признаки неисправности, что это такое, как проверить

Датчик положения коленвала (ДПКВ) — один из главных датчиков системы управления двигателя.

Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания. Неисправность датчика положения коленвала приводит к непременному отказу работоспособности двигателя.

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Некоторые автолюбители и сейчас называют ДПКВ датчиком Холла, хотя к эффекту Холла большинство современных датчиков положения коленвала отношения не имеет.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

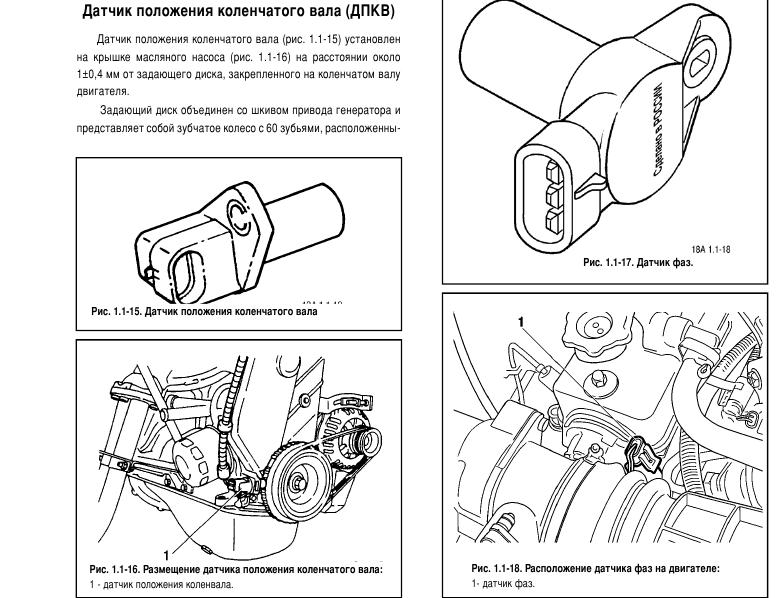

Где находится

Обычно датчик положения коленвала находится в верхней части на кожухе маховика между двигателем и коробкой передач.

Разъем может быть установлен, как на самом корпусе датчика, так и на удлинительных проводах.

Доступ к ДПКВ обычно не вызывает трудностей, хотя иногда требуется снятие отдельных элементов подкапотного пространства для проведения демонтажа-монтажа данного устройства.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Замена ДПКВ

Обычно замена датчика положения коленвала не вызывает трудностей. Они устанавливаются на одном или двух болтах с головкой на 10. Вариант устройства, устанавливаемого на 2 болта приведен ниже.

Однако, и здесь есть свои исключения, например в Volkswagen Passat IV, двигатель ADY.

В таком случае его следует искать около 4 цилиндра в пространстве между подушкой двигателя, стартером и элементами крепления. При отсутствии приспособлений приходится вывешивать двигатель, снимать подушку и стартер. Только после этого имеется доступ к ДПКВ.

Несколько советов

• в некоторых автомобилях датчики положения коленвала и распредвала одинаковые полностью, при подозрении на неисправность одного из них, их можно поменять местами и вновь продиагностировать автомобиль;

• при покупке нового ДПКВ с собой лучше брать старый экземпляр, чтобы проверить полное соответствие геометрических размеров, особенно глубины посадки. При этом с собой можно прихватить и мультиметр, имелись случай продажи китайских «пустышек», то есть корпусов без электронной начинки;

• отправляясь в далекое путешествие, не лишним взять с собой в дорогу запасной ДПКВ, без многих других датчиков автомобиль будет заводиться, с неисправным датчиком положения коленвала – нет.

Какое напряжение зарядки автомобильного аккумулятора должно быть при зарядке от генератора.

Составы Супротек  — что это такое и где они применяются.

Какая высота протектора должна быть  https://voditeliauto.ru/poleznaya-informaciya/kolesa/glubina-protektora-shin.html  на зимней и летней резине

Видео — замена датчика положения коленвала на Nissan Altima:

Признаки неисправности датчика коленвала. Как проверить ДПКВ

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу. Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе. Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

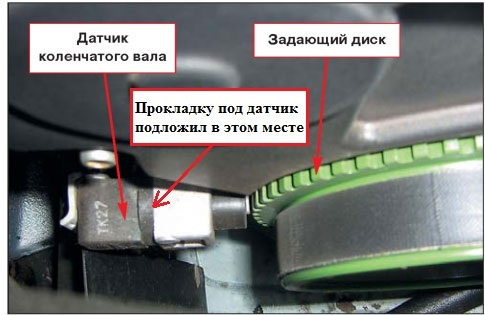

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно-топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

При неисправности датчика коленвала нарушается синхронизация процесса. ЭБУ двигателя не знает, в какой момент подавать бензин, что сказывается на работе ДВС.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Способы проверки

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Проверка ДПКВ поможет убедиться, что неисправность именно в нем, а не в перескочившем ремне ГРМ или грязной дроссельной заслонке двигателя.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Гаечным ключом

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

1. Откройте капот и открутите фиксирующий болт датчика.
2. Достаньте ДПКВ наружу и очистите его от грязи.
3. Включите зажигание.
4. Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
5. Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
6. Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала.

Если насос не слышно, то симптом точно укажет на поломку.

Осциллографом

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Проверка ДПКВ осцилографом

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля. Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора. Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

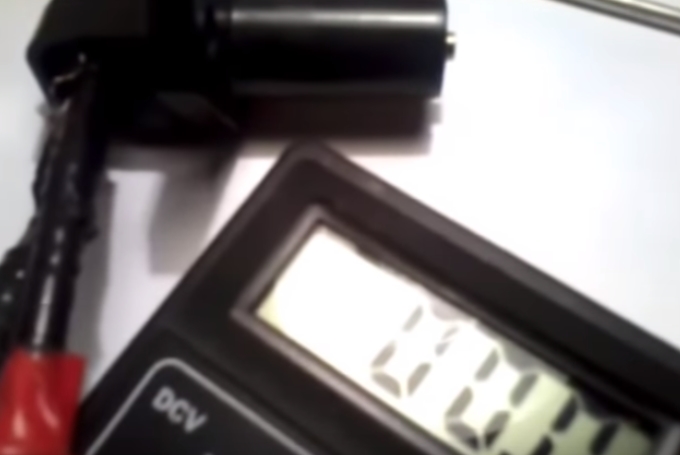

Мультиметром

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

Проверка датчика мультиметром

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом. Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200-400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Диагностическим сканером

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD-2 Scan Tool Pro.

Диагностический сканер

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi-Fi. Потребуется специальная программа. На экран выводятся собранные ошибки. Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335. Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Проверка омметром

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме. Рабочие параметры ДПКВ должны находиться в пределах 500-700 Ом. Если сопротивление сильно высокое, значит где-то есть помехи для прохода электрического тока. В случае слишком низкого показателя нарушена целостность обмотки.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Для устранения неполадки снимите разъем и потяните контактные штыри легонько на себя. Оборванный выйдет наружу и останется у вас в руках.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

как прозвонить устройство мультиметром и проверить тестером положение коленчатого вала

ДПКВ представляет собой устройство, предназначенное для синхронизации топливных форсунок, а также зажигания в системе впрыска горючего. Если сломался или выходит из строя датчик коленвала, признаки неисправности позволят определить поломку для своевременного ремонта и замены устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

• 1 — капроновый каркас устройства;
• 2 — магнитные сердечники, эти элементы выполнены из стали;
• 3 — комплект обмотки, для которой применяется утонченный медный кабель;
• 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.

Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если датчик положения коленвала работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Где находится датчик коленвала?

Контроллер устанавливается в моторном отсеке на специальном кронштейне. Последний располагается в центральной части вала на приводном устройстве генераторной установки. На современных машинах ДПКВ обычно располагается не впритык, а с небольшим зазором рядом с зубчатым валом. Последний составляет 1-1,5 мм.

Расположение ДПКВ рядом с задающим валом

Основные признаки неисправности ДПКВ

Неисправный датчик либо неполадки в работе сенсора устройства можно определить по признакам:

1. Силовой агрегат автомобиля стал детонировать. При работе мотора на холостых оборотах либо при увеличении скорости проявляется стук гидрокомпенсаторов. Так называемые пальчики могут стучать при езде в гору на низких оборотах ДВС.
2. Мотор машины стал функционировать не так устойчиво, как ранее. Обороты силового агрегата могут резко упасть при движении на холостом ходу или измениться в большую сторону. Транспортное средство может заглохнуть при езде на холостых оборотах, стоя в пробке или на светофоре.
3. Силовой агрегат не набирает нужное количество оборотов, хотя функционирует на максимальной мощности.
4. Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать каких-либо действий.
5. Заметно падают аэродинамические свойства и характеристики машины.
6. Появляются неполадки в пуске силового агрегата. Мотор может не запускаться либо заводиться и быстро глохнуть.
7. При выполнении зажигания пропадает искра. Она может не появляться вовсе или возникать с определенной периодичностью.

Если автовладельцем было обнаружено не меньше трех «симптомов» неисправности ДПКВ, устройство подлежит замене.

Надо учесть, что описанные неполадки не всегда говорят о поломке контроллера. Они могут свидетельствовать и о других неисправностях в работе силового агрегата. К примеру, резкое изменение мощности ДВС и падение оборотов говорит о засорении топливного насоса либо магистралей, подведенных к нему. Признаки неисправности в работе ДПКВ могут возникнуть при загрязнении разъема подключения датчика.

Канал Govorun4eg Auto на практике показал признаки неполадок в работе ДПКВ.

Как проверить ДПКВ на работоспособность?

Проверка работы ДПКВ может быть выполнена тремя способами:

• мультиметром либо другим аналогичным тестером;
• посредством комплексной проверки;
• с помощью осциллографа.

Диагностика датчика положения коленвала омметром

Используя омметр, можно прозвонить обмотку контроллера для замера величины сопротивления. При отсутствии омметра допускается применение мультиметров. В результате диагностики на рабочем датчике параметр сопротивления должен составить от 550 до 750 Ом.

Сам процесс прозвона заключается в замере величины сопротивления катушки в индуктивном контроллере. Если этот элемент устройства неработоспособен, то неисправность отразится на рабочем параметре сопротивления. Поэтому перед выполнением проверки надо выставить необходимый диапазон и произвести диагностику корректности функционирования устройства посредством щупов.

Метод проверки датчика коленвала с помощью омметра считается самым простым в плане реализации, но он не может дать 100-процентный результат.

Николай Ваганов продемонстрировал процедуру диагностики ДПКВ посредством мультиметра.

Комплексная диагностика датчика положения коленвала

Если обнаружены в работе датчика коленвала признаки неисправности, можно прибегнуть к методу комплексной проверки. Такой вариант диагностики является сложным в плане реализации, но более точным. Для его выполнения потребуется комплекс приборов и оборудования, имеющийся не на каждом СТО.

Для реализации задачи понадобится:

• мегомметр;
• сетевое трансформаторное устройство, будет применяться для расшифровки информации;
• традиционный образец устройства для замера индуктивности;
• мультиметр либо цифровой вольтметр.

При выполнении комплексной диагностики датчика коленвала рекомендуется поддерживать температурный режим в районе 20-22 градусов. Это условие требуется для обеспечения корректных значений, которые будет выдавать оборудование.

Особенности проведения комплексной диагностики устройства:

1. Посредством омметра либо другого тестера выполняется диагностика рабочей величины сопротивления.
2. Используя устройство для замера индуктивности, производится измерение величины индукции на обмотке контроллера. Если датчик работоспособен, то полученная величина должна составить в районе 250-400 мГн.
3. Затем выполняется процедура измерения величины сопротивления на изоляционном слое. При подаче напряжения 500 вольт значение рабочего параметра должно быть около 20 мОм. Сетевое трансформаторное устройство потребуется в случае появления периодического намагничивания контроллера. Если устройство исправно, то все полученные в результате проверки значения будут находиться в установленных пределах.

Канал Автоэлектрика ВЧ показал еще один уникальный вариант диагностики контроллера — с использованием гаечного ключа.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что выполняется проверка не только комплектующей запчасти для коленчатого вала, но и его конструкции при функционировании двигателя. Суть диагностики состоит в подключении осциллографа к контроллеру и мониторинга сигналов посредством пиктограмм, которые отходят от него. При выполнении проверки не нужно снимать датчик с силового агрегата, поскольку все действия будут выполняться на запущенном ДВС.

Алгоритм диагностики:

1. Кабель с черным зажимом соединяется с массой или «землей» силового агрегата автомобиля.
2. Затем производится монтаж пробника щупа к сигнальным контактам непосредственно контроллера. Подключение выполняется по параллели. Чтобы определить сигнальный выход, соответствующий разъем должен иметь маркировку с символом А.
3. Следующим этапом будет подключение второго щупа диагностического оборудования. Разъем соединяется с аналоговым входом с компьютером или ноутбуком. На последнем должно быть заранее установлено и настроено программное обеспечение.
4. При корректном соединении всех электроцепей на экране ПК появится сигнал от осциллографа. Он будет выполнен в виде графика. Напряжение импульса определяется на входе диагностирующегося контроллера.
5. Для выполнения диагностики на оборудовании надо указать особый режим вывода графика. Этот режим именуется как Inductive Crankshaft. После установки всех параметров производится запуск силового агрегата. Затем выполняется мониторинг всех параметров от контроллера.

При получении импульса от контроллера, не соответствующего номинальным параметрам, силовой агрегат будет заметно подергиваться. При запуске мотора могут проявляться трудности.

Появление таких дефектов при мониторинге выходных импульсов у контроллера сообщит о следующих неполадках:

• неисправности в работе конструкции контроллера;
• неполадки в работе элемента, предназначенного для работы с синхронизирующим валом;
• неисправности в зубчиках.

Точно определить, какой из компонентов неработоспособен, получится после полной диагностики типа изменения импульсных волн. Обычно замене подлежит не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.

Канал Диагностика автомобилей рассказал об особенностях проверки ДПКВ с использованием карманного осциллографа.

Как заменить ДПКВ?

Чтобы обеспечить более удобный демонтаж и процедуру регулировки или замены контроллера, к нему подключается кабель длиной 50-70 см. Этот провод оснащается специальными разъемами для гаечных ключей. С целью осуществления настройки положения контроллера потребуется регулировка шайбы, зафиксированной над посадочным местом устройства. Процедура корректировки этой шайбы осуществляется в гаражных условиях либо на СТО. Правильная регулировка даст возможность избежать быстрого выхода из строя цилиндров силового агрегата и понизить расход горючего.

Алгоритм действия при замене контроллера:

1. Обесточивается контроллер, для этого надо отключить разъем с проводкой от устройства.
2. С использованием торцевого гаечного ключа выполняется откручивание винта, фиксирующего устройство к посадочному месту.
3. Сам контроллер демонтируется.
4. Производится монтаж исправного контроллера в место посадки. Винт, фиксирующий устройство, закручивается обратно. Производится подключение разъема с проводами.
5. После установки контроллера надо произвести контрольную диагностику измерения величины люфта. Проверяется зазор между зубчиками шкива приводного устройства генераторной установки, а также сердечником контроллера. Для измерения параметра используется комплект щупов. Величина люфта должна быть от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отклонен от необходимой величины, то производится регулировка положения контроллера. Либо надо избавиться от имеющихся загрязнений. После проведения замены выполняется пуск ДВС и диагностика правильности выполненных работ.

Видео «Пример замены ДПКВ на автомобиле ВАЗ»

Канал В гараже у Сандро рассказал об особенностях замены контроллера в автомобилях ВАЗ десятого семейства, а также Калине, Гранте и Приоре.

Датчик коленвала: признаки неисправности

Коленвал (коленчатый вал) – это узел деталей, деталь достаточно сложной формы. Имеет шейки, которые служат для крепления шатунов, а уже от этих элементов деталь воспринимает все усилия, преобразуя их в крутящий момент. Коленчатый вал является составной частью кривошипно-шатунного механизма.

Датчик коленчатого вала имеет множество различных наименований, начиная названием «ДПКВ» — датчик положения коленчатого вала (датчик синхронизации, и заканчивая наименованием «датчик ВМТ».

Именно датчик коленвала (датчик оборотов коленвала) является уникальным датчиком. Это объясняется тем, что неисправность данной электронной системы является единственной в своем роде, которая порождает полную остановку двигателя.

Но почему происходит так, что при возникновении неполадок с датчиком коленвала двигатель внутреннего сгорания прекращает свою работу? Это связано с тем, что сам датчик коленвала призван синхронизировать работу системы зажигания и топливных форсунок. Это означает, что сбой в работе такого датчика неизбежно приведет к сбою системы впрыска топлива.

Сам датчик коленчатого вала в период своей работы подает определенные сигналы электронному блоку управления о непосредственном положении в этот момент коленчатого вала, направление его вращения и ее частоте. Принцип работы датчика коленчатого вала очень часто отличается, так как целиком зависит от типа применяемого датчика на конкретной марке и модели автомобиля.

Существует несколько типов датчика оборотов коленчатого вала:

— Магнитные датчики индуктивного типа не требуют для своего потребления особого отдельного источника питания. Для сигнала электронного блока управления индицируется напряжение в определенный момент, когда через магнитное поле проходит зуб синхронизации. Это магнитное поло образовывается вокруг датчика. Кроме того, что датчик контролирует обороты коленвала, он также зачастую используется как скоростной датчик.

— Датчик Холла базируется на эффекте Холла. Это означает, что движение тока берет свое начало в тот момент, когда постоянно изменяющееся магнитное поле приближается к датчику. Диск синхронизации перекрывая магнитное поле, с помощью своих зубьев взаимодействует с магнитным полем, которое образовалось вокруг датчика. Датчик оборотов коленчатого вала данного типа также используется для распределения зажигания.

— Оптический датчик. В данном типе датчиков диск синхронизации выполняется с зубьями или отверстиями. Сам диск перекрывает поток света, который проходит между светодиодом и приемником. Приемник перерабатывает полученный поток света в импульс напряжения, который, собственно, и передается в электронный блок управления.

Электронный блок управления принимает все подающиеся сигналы, которые генерируются датчиком частоты коленвала. После этого он определяет положения коленчатого вала относительно верхней мертвой точки в четвертом и первом двигательных цилиндрах, а также определяет частоту и направление, с которой вращается коленчатый вал.

Благодаря результатам, которые получает электронный блок управления, создаются сигналы для управлением: моментом зажигания, форсунками, регулированиям электробензонасоса, показаниями работы тахометра.

Датчик синхронизации имеет идентичный корпус другим различным датчикам. Есть лишь одно отличие между внешним видом этих датчиков – длинный провод, имеющий разъем, через который происходит подключение к бортовой цели.

Очень неудобным является место расположения датчика коленчатого вала. Именно из-за этого к датчику и подключен длинный провод с разъемом. Сам датчик прикреплен к кронштейну рядом шкива привода генератора.

При непосредственной установке датчика коленчатого вала зазор должен выставляться между зубчатым шкивом и самим датчиком. Правильным является положение датчика, когда зазор, который находится между его сердечником и диском синхронизации колеблется от 0,5 мм до 1,5 мм, а расстояние самого зазора можно регулировать с помощью прокладок (шайб), между датчиком и его посадочным гнездом.

В процессе непосредственной эксплуатации могут возникать неисправности датчика оборотов коленчатого вала, хотя это является довольно редкостным явлением. Все механические повреждения датчика возникают зачастую при произведении косвенных ремонтных работ под капотом, или если между зубьями шкива и датчиком различного рода посторонние предметы.

1. Что представляет собой ДПКВ

Прежде чем приступить к определению неисправностей и поломок в датчике коленчатого вала (индикатора сигнализации), нужно выяснить, что именно собою являет данный датчик и для чего он нужен. Так вот, основное его предназначение заключается в том, чтобы дать системе топливного впрыска транспортного средства возможность осуществление синхронного функционирования системы зажигания и топливных форсунок.

Устройство датчика коленчатого вала совсем простое и состоит из: капронового каркаса, обмотанного медным проводом, который крепится на стальном сердечнике. Сам провод изолирован эмалью. Герметическую роль играет компаундная смола. В период своей непосредственной работы датчик и подает сигналы электронному блоку управления о положении и всей работе коленвала.

Проблемы и поломки с датчиком положения коленчатого вала лишают топливную систему возможности установления всех важнейших вышеуказанных характеристик. Именно поэтому следует знать о том, как самостоятельно проверять исправность датчика коленчатого вала.

2. Датчик коленвала – признаки неисправности

Для начала необходимо выделить наиболее понятные и явные признаки неисправностей датчика коленчатого вала:

• 1. В моторе при динамических нагрузках возникает ощутимая детонация;

  2. На холостом ходу обороты идут с признаками неустойчивости;

  3. Значительно снижается мощность двигателя без каких-либо показаний на приборах;

  4. Во время непосредственной езды существенно снижается динамика автомобиля. Тем не менее данная проблема может свидетельствовать о проблемах и с самым двигателем;

  5. Неконтролируемое понижение и повышение оборотов.

Помимо этого, о том, что датчик положения коленчатого вала пришел в негодность и стал неисправным может свидетельствовать банальная невозможность запуска автомобильного двигателя. Следовательно, автолюбителю не обязательно быть профессионалом в различных вопросах об устройстве электронных систем автомобиля, чтобы выявить и определить неисправность.

3. Как проверить датчик положения коленвала

Работоспособность всего узла данного устройства может быть проанализирована в несколько способов. Для начала необходимо запастись всеми нужными устройствами, а датчик синхронизации снять с двигателя. После этого нужно осмотреть его и приступить к непосредственной проверке.

При осмотре внешнем можно определить и установить различные повреждения сердечника, контактной колодки или самого корпуса датчика коленчатого вала. Иногда достаточным действием может быть простая очистка контактов и сердечников от различных загрязнений. Если же при внешнем осмотре не было выявлено явных проблем, то нужно приступить к проверке «скрытых угроз».

Первым способом такого рода осмотра будет прозвон датчика коленчатого вала омметром. Этот элементарный вариант позволяет очень легко решить проблему, которая заключается в проверке датчика положения коленвала на исправность. Таким образом необходимо произвести замер сопротивления обмотки датчика коленчатого вала. Вариация нормальной величины является от 550 Ом до 750 Ом.

Второй способ сложнее чем первый, так как задействует больше времени и ресурсов. Изначально необходимо измерять сопротивление обмотки датчика коленчатого вала, как и в первом случае с помощью омметра и мегомметра. После этого необходимо измерять индуктивности с помощью определенного прибора. Нормальным показателем будет являться индуктивность от 200 до 400 мГц.

Вследствие этого нужно использовать цифровой вольтметр и сетевой трансформатор. Именно результаты всех вышеуказанных замеров укажут автолюбителю на то, является ли исправным или неисправным датчик положения коленчатого вала.

Подытожим. Датчик положения коленчатого вала – один из важнейших элементов электронной системы автомобиля. Это единственное устройство из-за которого может тотально остановиться работа двигателя. Именно поэтому множество опытных автомобилистов дают дельный и полезный совет: всегда имейте в багажнике запасной датчик положения коленчатого вала. Он стоит достаточно дешево, а вот значение данного устройства для работы двигателя – неоценимое.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проявляется неисправность датчика коленвала?

Безусловно, датчик положения коленвала — это значимый для автомобиля в целом технический компонент. И в этой статье на Бызово.ру мы узнаем, каковы могут признаки его неисправности. Понятно, что если при проверке, о которой мы тоже напишем, или проявлении «симптомов» нарушения работы коленвала выяснится, что он неисправен, то потребуется выполнять ремонт агрегата, но чтобы не попасть впросак, нужно сначала основательно изучить всю систему коленвала и датчика его положения.

Датчик коленвала — каковы признаки неисправности

Итак, мы назовем самые явные и заметные признаки того, что датчик неисправен. Уверены, что перечень сих проявлений сможет ощутить или увидеть даже новичок. Ну, во-первых, в ситуации динамической нагрузки вы поймете, что двигатель, словно, детонирует. Более того, вы отметите колебание оборотов: они будут повышаться/понижаться. Причем, это, как правило, неподвластно вашему вмешательству. Кстати, холостой ход если, то также для вас станет ощутимой нестабильность оборотов.

А наблюдали ли вы очевидное понижение мощности движка даже без проверки оборудованием? Это также признак неисправности датчика коленчатого вала. Стоит отметить, что хотя такое явление, как понижение динамики машины в минуты движения, может оказаться сигналом другой неполадки, все равно, как указание на неисправность датчика коленвала, не исключено. Еще вот распространенная жалоба автовладельцев — нет запуска мотора. И это пункт перечня признаков, указывающих на неполадки с датчиком. Так что проявления самые банальные, и учиться на механика-профессора не обязательно.

Датчик коленвала: информация начинающим водителям

Давайте определимся с понятием «виновника торжества»? Ведь его называют и не только датчиком, но правильное и грамотное название — индикатор сигнализации. Знаете ли вы, как он устроен и какова его миссия? Если в двух словах: именно при помощи сего компонента система топливного впрыска автомобиля верно функционирует, позволяя топливным форсункам и системе зажигания работать синхронно.

Посвятим один абзац устройству датчика коленвала, признаки неисправности которого мы и рассматриваем в этом обзоре. Сверхъестественного в агрегате ничего такого нет: покрыт он капроновым каркасом в медной обмотке. А крепление его возможно благодаря стальному сердечнику. Суть работы в своевременной отправке сигналов и о положении, и о функционировании коленвала. А как же насчет герметичности? Всё надежно, эмальная изоляция, а герметичность обеспечивает смола.

Ну, и для закрепления. Поймите, что когда датчик станет неисправен, нереально будет системе автомобиля выявить такие показатели, как объем топлива, который впрыскивается, или тот же угол поворота распределительного вала. Конечно же, это лишь доля сведений, которые «стопорятся» при неполадках датчика положения коленчатого вала. Теперь вы осознаете важность проверки этого компонента? Ведь не зная ничего о его состоянии, можно надолго остаться в дороге где-то в глуши, когда мотор «надумает» бесповоротно заглохнуть.

Проверка датчика: прозвон омметром и не только

Как определить неисправность? Частый предмет обсуждения неопытных водителей. Но боятся они зря, так как надо взять омметр и измерить им сопротивление на обмотке. И всё! Нормой считается показатель от пятиста до семисот ОМ.

Хотя вышеописанный метод не единственный. Детали в этом посте мы описывать не станем, но если найдете не только омметр, но и мегаомметр с цифровым вольтметром и сетевым трансформатором, то воспользуйтесь другим способом. Правда, нужен будет тут и прибор для измерения индуктивности. Норма этого показателя колеблется от двухсот до четырехсот Гн.

Проверив датчик коленвала так, вы узнаете, ложные ли были признаки его неисправности на самом деле. Очевидно, что такой подход позволит показания измерить более точно. Мы завершаем статью и благодарим вас за внимание. Оставайтесь с Бызово.ру! А если вам понадобится б/у датчик положения КВ, найти его можете в нашем разделе запчастей.

Датчик коленвала признаки неисправности

Признаки неисправности датчика коленвала ВАЗ-2114 фото и видео

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

• Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
• Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
• Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

• Нестабильный режим на холостом ходу.
• Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
• Потеря мощности.
• Провалы при разгоне.
• Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

• Деформация или разрушение корпуса.
• Короткое замыкание, которое привело к повреждению обмотки.
• Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

1. При помощи мультиметра. При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
2. Второй способ, также предусматривает использование мультиметра. На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
3. При помощи осциллографа. Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

   Осциллограмма проверки датчика коленвала

Причины неисправности датчика положения коленчатого вала ВАЗ-2114 — установлены. Так, не стоит забывать, что необходимо удостовериться, на самом ли деле причина именно в нем, или по автомобилю существуют еще неисправности. Для этого существуют варианты диагностики, которые можно и нужно применять.

Основные неисправности

Традиционно для большинства электроприборов бортовой сети некоторые симптомы неисправности датчика коленвала определяются визуально. Например, если загорелся Check на приборной панели, у водителя имеется прибор для считывания кода ошибки, контроллер покажет кол 19 или 35.

Гораздо чаще найдутся другие неисправности:

• самопроизвольное глушение двигателя;
• отсутствие запуска;
• экстренная работа форсунок/инжекторов вдвое чаще положенного цикла (отказ ДПРВ).

Одним из доступных для самостоятельной диагностики способом в этом случае является «прозвон» тестером. Внутреннее сопротивление обмотки датчика должно укладываться в пределы 500 – 800 Ом.

Потребоваться ремонт может при механических повреждениях прибора. Например, если на поверхность венца маховика попала грязь, сторонние предметы, сигнал будет ими искажен.

Диск синхронизации может случайно намагнититься во время диагностики. В этом случае ремонт заключается в размагничивании по специальной методике с помощью трансформатора на СТО.

Если сопротивление обмотки катушки не соответствует указанным параметрам, владелец авто обычно узнает об этом по косвенным признакам:

• обороты скачут произвольно;
• пропадает динамика движения либо теряется мощность ДВС;
• на холостом ходу обороты «плавают»;
• во время работы возникают детонации.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ – мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом. Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Расположение ДПКВ

Даже при плотной компоновке узлов и агрегатов машины под капотом, производители стараются обеспечить доступность ДПКВ для быстрой замены в дороге. Поэтому понять, где находится датчик коленвала, достаточно просто:

• он расположен между шкивом генератора и маховиком;
• провод достаточно длинный, чтобы свободно подключить его в бортовую сеть;
• на посадочном месте имеются прокладки регулировочные для выставления зазора 1 – 1,5 мм.

Местонахождение датчика коленвала

Благодаря головке под ключ снять датчик сможет, даже начинающий водитель.

Определение неисправности

Если говорить об устройстве электронной системы, отвечающей за стабильную работу силового агрегата, единственным ее элементом, который может привести к полной неработоспособности силового агрегата, является только датчик коленвала.

Выход из строя этого узла может быть обусловлен множеством причин. В большинстве современных моделей автомобилей реализована система электронной диагностики работоспособности всех элементов и в случае неработоспособности датчика водитель будет оповещен об этом при помощи специальной лампочки, расположенной приборной панели. Если такая лампочка отсутствует, то определить неисправность можно по ряду признаков:
— Резкое падение мощности силового агрегата, которое заметно даже невооруженным глазом;
— Нестабильное количество оборотов;
— Возгорание двигателя во время движения;
— Мотор не запускается при включении зажигания;
— Нестабильная работа силового агрегата в режиме холостого хода или полное его отсутствие.

Если вы заметили один из вышеперечисленных признаков, то нет необходимости обращаться в сервисный центр для прохождения диагностики, поскольку все необходимые действия вы можете выполнить самостоятельно.

Для определения неисправности КПКВ существует несколько методов, основное различие которых заключается в типе используемого измерительного прибора. Одним из наиболее простых является измерение величины зазора между сердечником и синхронизирующим диском. Допустимая рабочая величина находится в пределах от 0,6 до 1,5 миллиметра. Помимо этого, рекомендуется осмотреть прибор на наличие микротрещин и каких-либо механических повреждение. Если визуальный осмотр ничего не показал, то следует выполнить диагностику электрической схемы датчика.

Первым делом, необходимо измерить сопротивление медной обмотки при помощи омметра. Если датчик находится в исправном состоянии, то сопротивление должно находится в диапазоне 550-700 Ом. Если показания прибора выходят за пределы допустимых значений или вообще не выдает никаких результатов, то это говорит о поломке этого электронного узла.

Другой метод диагностики заключается в измерении сопротивления всех узлов датчика таких, как обмотка и изоляция, а также уровня намагниченности прибора. Сделать это можно при помощи специальных измерительных приборов, предназначенных для этих целей. Стоит отметить, что для получения более достоверных результатов во время измерения необходимо производить диагностику в теплом помещении. Если все результаты соответствуют норме, то следует приступить к поиску других возможных причин, из-за которых автомобиль может не заводиться.

Типовые неисправности датчика положения коленвала.

Если сигнал от датчика положения коленчатого вала поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, это может привести к подёргиваниям двигателя, провалам, затруднённому пуску двигателя… Нарушения параметров выходного сигнала датчика положения коленчатого вала могут быть вызваны неисправностью как самого датчика, так и неисправностью задающего синхродиска.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с намагниченным синхродиском.

В случае, если синхродиск в процессе эксплуатации автомобиля намагничивается, пуск двигателя становится затруднителен, появляются перебои в работе двигателя при работе на высоких оборотах. Намагниченность синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется в различии формы положительной и отрицательной полу волн синхроимпульсов.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с задающим синхродиском, имеющим значительные торцевые биения.

В случае повреждения демпфера синхродиска или его крепления, возникают торцевые биения зубчатого диска. Такая неполадка приводит к затруднительному пуску двигателя либо к невозможности запустить двигатель. Если же двигатель всё же запускается, то может работать неустойчиво и только при невысокой частоте вращения коленчатого вала. Биения синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется как цикличное увеличение и уменьшение амплитуды напряжения синхроимпульсов.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала при пере коммутации выводов A и B в разъёме кабеля, идущего к датчику.

В случае перестановки местами выводов A и B в разъёме подключенного к датчику коленвала кабеля вследствие неквалифицированного проведения ремонтных работ, осциллограмма напряжения выходного сигнала датчика инвертируется. Такая неполадка приводит к тому, что двигатель глохнет сразу после пуска. В этом случае, осциллограмма отличается только в момент прохождения сектора синхродиска с вырезом мимо датчика. При правильном подключении электропроводки к датчику коленвала , полярность последней полу волны синхроимпульса перед пропуском двух зубьев отрицательна, а полярность первой полу волны синхроимпульса после пропуска двух зубьев положительна. В случае, если сигнал от датчика положения коленчатого вала отсутствует или очень мал по амплитуде, блок управления двигателем не обеспечивает подачу топлива и искрообразование, из-за чего запуск двигателя становится невозможным. Сигнал от датчика положения коленчатого вала может не поступать к блоку управления двигателем по одной или нескольким причинам: обрыв обмотки датчика коленвала  или повреждение электрического разъёма датчика; обрыв / замыкание кабеля идущего к датчику; большой зазор между торцом датчика и зубьями диска; зубчатый диск отсутствует либо разрушен резиновый демпфер диска.

По каким причинам не заводится двигатель автомобиля?

Для успешного запуска двигателя требуется четыре условия: достаточная частота прокручивания коленчатого вала двигателя, хорошая компрессия, нужный уровень напряжения зажигания (с правильно установленным углом опережения зажигания) и необходимый состав топливной смеси (относительно богатая изначально воздушно-топливная смесь). Поэтому, если ваш автомобиль не заводится, можно предположить, что одно из этих важных условий не выполняется, и вам нужно выяснить, какое именно.

Чтобы это сделать, проанализируйте ситуацию. Если двигатель не запускается, то проблема, скорее всего, в стартере или в аккумуляторе. Не начал ли барахлить стартер? (необычные звуки, медленное прокручивание коленвала, и т.п.). Впервые ли появляется проблема с запуском или такое случалось и раньше? Осуществлялась ли в последнее время замена стартера, аккумулятора или аккумуляторного кабеля? Возможно, неисправна одна из этих деталей. Разряжается аккумулятор? Может быть неисправна зарядка. Были ли неполадки в электрике? Ответы на эти вопросы должны подсказать вам, что может быть причиной данной проблемы.

Если стартер крутит, но двигатель не заводится, причиной тому может быть отсутствие воспламенения, нехватка топлива или компрессии. Двигатель работал нормально, но внезапно перестал заводиться? Это может быть вызвано неисправностью топливного насоса, блока зажигания или сломанным ремнем привода верхнего распредвала. Заводить двигатель с каждым разом все труднее? Если так, то вам следует следует обратиться в автосервис для выполнеия работ по  ремонту двигателя.

ПРИЧИНЫ НЕЗАПУСКА ДВИГАТЕЛЯ

Что происходит, когда вы пытаетесь завести двигатель? Если ничего не происходит, когда вы поворачиваете ключ зажигания, проверьте степень заряженности аккумулятора. Многие стартеры не сработают при напряжении аккумулятора меньше 10 вольт. Низкий уровень заряда аккумуляторной батареи не обязательно говорит о том, что проблема именно в ней. Она могла разрядиться из-за длительного прокручивания стартера при попытках завести двигатель. Причиной также может быть неисправное зарядное устройство. В любом случае, аккумулятор следует подзарядить и протестировать.

При низком заряде аккумулятора следующим разумным шагом будет попытка завести двигатель при помои другого аккумулятора или зарядного устройства. Если заводится и работает нормально, то можно предположить, что проблема была в разряженной батарее или неисправном зарядном устройстве. Если батарея принимает заряд и успешно проходит тестирование, то проверьте КПД зарядного устройства на случай, если проблема в нем.

Исправно работающее зарядное устройство должно производить напряжение зарядки около 14 вольт на холостых оборотах при выключенных световых приборах и вспомогательных оборудованиях. При первом запуске двигателя напряжение зарядки должно быстро увеличиться примерно на два вольта по сравнению с напряжением аккумуляторной батареи, а затем постепенно уменьшиться, выравниваясь до заданной величины. Значение напряжения зарядки будет меняться  в зависимости от уровня заряда батареи, нагрузки на электрическую систему и температуры. Чем ниже температура, тем выше напряжение зарядки. Чем выше температура, тем ниже напряжение зарядки. Диапазон напряжений зарядки для стандартного генератора переменного тока может варьироваться от 13.9 до 14.4 вольт при 80 градусах по Фаренгейту, но при минусовых температурах он будет выше – от 14.9 до 15.8 вольт.

Если зарядное устройство не выдает необходимого напряжения, то дело в генераторе переменного тока или в регуляторе? Чтобы выяснить, исправно ли работает генератор переменного тока, задействуйте его в обход регулятора. Или отнесите его в магазин запчастей, где его подвергнут стендовому испытанию. Если при незадействованном регуляторе напряжение зарядки повышается, значит, проблема в регуляторе (или в компьютере двигателя, если это система с компьютерным управлением). Если в выходном напряжении не наблюдается никаких изменений, значит, главный виновник – генератор переменного тока.

В выпрямительном блоке один или несколько диодов будут неоднократно выходить из строя, вызывая падение мощности генератора. Генератор переменного тока все равно продолжит вырабатывать ток, но этого тока будет недостаточно для полной зарядки аккумулятора. Такая неисправность отразится на осциллографе как пропуск одной или более вершин осциллограммы генератора. Большинство анализаторов зарядных систем могут выявить такую неисправность.

ПРОБЛЕМЫ С ПРОКРУЧИВАНИЕМ КОЛЕНЧАТОГО ВАЛА

Если ваш автомобиль не заводится из-за того, что стартер не крутит или крутит медленно (при полностью заряженном аккумуляторе), вы можете сосредоточить внимание на цепи стартера. Чтобы быстро диагностировать проблемы с прокручиванием коленвала, вы можете включить фары и понаблюдать, что произойдет при попытке завести двигатель. Если фары гаснут, это может означать, что ненадежное соединение аккумуляторных кабелей препятствует течению тока. В таком случае необходимо проверить и очистить соединения аккумуляторных кабелей, а также шины заземления двигателя на массу.

Измеряя падение напряжения на соединениях можно найти избыточное сопротивление. Проверка вольтметром кабельных соединений должна показать падение напряжения не более чем на 0,1 вольт в любой точке и не более чем на 0,4 вольт для всей цепи стартера. Бо́льшее падение напряжения будет свидетельствовать об избыточном сопротивлении, для устранения которого понадобится очистить или подтянуть соединения.

Причиной медленного прокручивания коленчатого вала также могут быть аккумуляторные кабели недостаточного размера. Некоторые дешевые сменные кабели имеют тонкую проволоку, заключенную в толстый слой изоляции. С виду такие кабели имеют тот же размер, что и оригинальные, но проволока в них не способна справиться с электрическим потоком.

Если фары продолжают ярко гореть при попытке завести двигатель и ничего не происходит (стартер не крутит), значит, напряжение не доходит до стартера. Причиной тому может быть разомкнутый или плохо отрегулированный аварийный переключатель положений «парковка»/«нейтраль», поврежденный замок зажигания или неисправное реле (соленоид) стартера. Плавкие предохранители и вставки также стоит проверить, так как они могли перегореть от перегрузки, вызванной постоянным прокручиванием коленвала или запуском от внешнего источника (“прикуриванием”).

Если при попытке завести двигатель стартер щелкает, но больше ничего не происходит, возможно, силы тока недостаточно для вращения стартера. Или, может быть, вышел из строя ясам стартер. Проблема может заключаться в некачественном аккумуляторном кабеле, соленоиде или заземлении, или в высоком сопротивлении самого соленоида. Проверьте напряжение на соленоиде, чтобы выяснить, проходит ли напряжение аккумуляторной батареи через цепь замка зажигания. Если соленоид или реле получает напряжение аккумуляторной батареи, но не замыкает контакты или не проводит достаточно электрического тока для вращения стартерного двигателя, то это может говорить о том, что заземление соленоида повреждено или контакты соленоида изношены, подгорели или разъедены коррозией. Если стартер крутит в обход соленоида, значит, нужен новый соленоид, а не стартер.

Большинство двигателей заводится только при частоте прокручивания коленчатого вала от 200 до 300 об/мин, поэтому, если у вас слабый стартер, который не может раскрутить двигатель до нужной скорости и обеспечить компрессию, двигатель не заведется. В некоторых случаях слабый стартер сможет раскрутить двигатель до необходимой скорости, но двигатель все равно не заведется, так как стартер заберет весь заряд аккумулятора и не оставит энергии для форсунок или системы зажигания.

Если при попытке завести двигатель свет фар тускнеет и коленвал не прокручивается или прокручивается слабо, возможно, это объясняется тем, что стартер заклинило, он буксует или преодолевает высокое внутреннее сопротивление, у него изношены щетки или есть короткое замыкание или обрыв в обмотках или якоре. Измерьте потребляемый стартером ток, чтобы проверить, не забирает ли он слишком много тока.

Исправный стартер, как правило, потребляет ток от 60 до 150 ампер без нагрузки на него, и около 200 ампер или более под нагрузкой (при раскрутке двигателя). Потребление тока без нагрузки зависит от номинальной мощности стартера, в то время как потребление тока при прокрутке двигателя – от рабочего объема и компрессии двигателя. Точные значения силы тока обязательно уточняйте в технических условиях первоначального изготовителя. К примеру, высокомоментные стартеры GM могут забирать до 250 ампер без нагрузки. Стартеры Toyota на четырехцилиндровых двигателях обычно потребляют 130-150 ампер, а на шестицилиндровых двигателях – до 175 ампер.

Излишне высокое потребление тока при низкой частоте вращения двигателя, как правило, указывает на короткое замыкание в якоре, заземление якоря или катушек возбуждения, чрезмерное трение внутри самого стартера (загрязненные, изношенные или заедающие подшипники или втулки, погнутый вал якоря или контакт между якорем и катушками возбуждения). Постоянные магниты стартера могут быть повреждены; иногда они отделяются от корпуса и трутся о якорь.

Если стартер не крутит вовсе, но потребляет много тока, то, возможно, имеет место замыкание на корпус в зажиме стартера или в катушке возбуждения, или заклинило якорь. С другой стороны, возможно, заклинило двигатель или произошел гидроудар. Поэтому, прежде чем выносить приговор стартеру, попробуйте прокрутить двигатель вручную – если и это не подействует, значит, двигатель заклинило.

Если стартер совсем не вращается и не потребляет ток, значит, имеется обрыв в цепи поля возбуждения, разомкнута обмотка якоря, повреждены щетки или соленоид. Низкая частота вращения в сочетании с низким потреблением тока означает высокое внутреннее сопротивление (повреждены соединения, щетки, разомкнута катушка возбуждения или обмотка якоря).

Если стартерный двигатель вращается, но не цепляет маховик, причиной тому может быть слабый соленоид, неисправный привод стартера или поврежденные зубья маховика. Если привод стартера ненадолго входит в зацепление, а потом соскакивает, то он близок к выходу из строя. Снимите стартер с автомобиля и осмотрите привод. Шестерня привода стартера может вращаться лишь в одном направлении. Если она свободно вращается в обоих направлениях или не вращается вовсе, значит, привод стартера неисправен.

КОЛЕНВАЛ ПРОВОРАЧИВАЕТСЯ СТАРТЕРОМ, НО ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ

Если стартер крутит, но автомобиль не заводится, вам надо проверить систему зажигания, топливо и компрессию. Проверить состояние системы зажигания можно достаточно просто – при помощи индикатора работы свечи или расположив провод свечи зажигания возле хорошего заземлителя. Нет искры? Наиболее вероятными причинами ее отсутствия могут быть выход из строя блока зажигания, датчика распределителя или датчика положения коленчатого вала (CKP).

Такой инструмент как «Имитатор системы зажигания» (Ignition System Simulator) поможет ускорить диагностику – он определит, способны ли блок и катушка зажигания генерировать искру при имитированном входном сигнале синхронизации. Если при помощи имитированного сигнала генерируется искра, то проблема в неисправном датчике распределителя или датчике положения коленчатого вала. Отсутствие искры укажет на неисправность блока или катушки зажигания. Измерив первичное и вторичное сопротивление на катушке зажигания, мы сможем исключить этот компонент из списка возможных причин проблемы.

Неисправность блока, так же как и датчика, часто вызывается плохо затянутыми, поврежденными или изъеденными коррозией зажимами и соединителями проводки. Такими проблемами печально известны старые блоки зажигания GM HEI. Если у вас бесконтактная система зажигания с датчиком положения коленчатого вала на эффекте Холла, проверьте опорное напряжение (VRef) и заземление датчика. Напряжение должно составлять 5 вольт, иначе он не будет работать и не сможет генерировать сигнал о запуске двигателя (что станет причиной возникновения кода неисправности). Измерьте опорное напряжение VRef между питающим проводом датчика и заземлением (в качестве заземления используйте блок цилиндров двигателя, а не провод цепи заземления датчика). Все еще нет пяти вольт? Тогда проверьте жгут проводов датчика на предмет плохо затянутых или разрушенных коррозией соединителей. Плохое заземление окажет на работу датчика такое же воздействие, как и плохая подача опорного напряжения. Измерьте падение напряжения между проводом заземления датчика и блоком цилиндров. Падение напряжения больше, чем а 0,1 вольт будет свидетельствовать о плохом заземлении. Проверьте крепление датчика и жгут проводов.

Если холловский датчик положения коленвала имеет питание и заземление, то следующим шагом должна быть проверка его выходного сигнала. Напряжение на активированном датчике (при пустом окошке) должно составлять 5 вольт (VRef). Измерьте выходное напряжение постоянного тока между проводом выходного сигнала датчика и заземлением (в качестве заземления снова используйте блок цилиндров, а не провод заземления). Когда двигатель заведется, выходной сигнал датчика должен падать до нулевого значения каждый раз, когда активный элемент (зуб шестерни, лепесток или вырез модулятора) проходит через датчик. Отсутствие изменений в напряжении будет означать, что датчик неисправен и его нужно заменить.

Если первичная обмотка системы зажигания выдает пусковой сигнал для катушки, но напряжение не доходит до свечей, следует произвести визуальный осмотр крышки катушки зажигания, крышки распределителя системы зажигания, ротора и проводов к свечам зажигания, чтобы выявить возможные дефекты, не позволяющие искре достичь пункта своего назначения.

КОЛЕНВАЛ ПРОВОРАЧИВАЕТСЯ, ИСКРА ПРИСУТСТВУЕТ, НО ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ

Если при прокручивании коленвала двигателя возникает хорошая искра, но двигатель не заводится, проверьте топливо. Проблема может быт в топливном насосе.

Если у вас старый карбюраторный двигатель, нажмите на педаль газа и посмотрите, будет ли топливо впрыскиваться в горловину карбюратора. Если нет, то, быть может, неисправен механический топливный насос, застопорен игольчатый клапан карбюратора или закупорен топливопровод или топливный фильтр.

Если у вас более новая модель с электронным впрыском топлива, подсоедините манометр к направляющей-распределителю, чтобы проверить, есть ли давление в топливопроводе. Если при включенном зажигании нет давления, проверьте топливный насос, реле насоса, плавкий предохранитель и проводку. В автомобиле Ford также следует проверить инерционный выключатель подачи топлива, который обычно спрятан в багажнике или под накладкой порога задней двери. Этот выключатель отключает топливный насос в случае аварии. Чтобы восстановить подачу топлива в двигатель после срабатывания выключателя, просто верните выключатель в исходное положение. Нехватка топлива также может быть обусловлена закупоркой топливопровода или всасывающего патрубка в топливном баке. И не забудьте проверить указатель уровня топлива. Просто удивительно, как часто причиной незапуска является пустой топливный бак.

Также есть возможность, что топливо в баке содержит слишком много воды или спирта. Если бак заполнен, то проблема может быть в некачественном бензине.

В двигателях с электронным впрыском топлива давление топлива в топливопроводе совсем не обязательно будет означать, что топливо поступает в двигатель. Слышен ли шум работы форсунок (характерное щелканье)? Если не слышен, проверьте напряжение и заземление на форсунках. Возможно, неисправен электронный блок управления или реле питания системы электронного впрыска. Некоторые системы электронного впрыска топлива используют входной сигнал от датчика положения распределительного вала, чтобы генерировать импульс для срабатывания форсунки. Потеря сигнала может привести к нарушению должного функционирования системы.

Даже если топливо есть и оно поступает в двигатель, сильная утечка вакуума может препятствовать запуску двигателя. Достаточно большая утечка обедняет состав топливной смеси до такой степени, что она не может воспламениться. Причиной проблемы может быть заклинивание клапана рециркуляции отработавших газов (EGR) в открытом положении, отсоединенный шланг системы принудительной вентиляции картера, ослабленный вакуумный шланг для тормозного усилителя и тому подобные утечки. Проверьте все вакуумные соединения и прислушайтесь, нет ли шипящих звуков при прокручивании коленвала.

ТОПЛИВО И ИСКРА ПРИСУТСТВУЮТ, НО ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ

Если искра есть и топливо поступает, нет серьезных утечек вакуума, и коленвал проворачивается нормально, то двигатель должен заводиться. Однако проблема может быть в компрессии. В двигателях с верхним расположением распредвала наиболее вероятной причиной неполадки может быть поврежденный резиновый ремень привода ГРМ (газораспределительного механизма), особенно если двигатель имеет большой пробег. Большинство производителей рекомендуют в качестве профилактической меры менять ремень привода верхнего распредвала каждые 60 тысяч миль (≈ 96 тыс. км), однако многие автовладельцы так их и не меняют. Ремень в конце концов ломается и двигатель глохнет. А если зазор между клапаном и поршнем недостаточно велик, как во многих импортных и отечественных двигателях, это также вызывает значительные повреждения (погнутые клапаны и детали клапанного механизма, а иногда и треснувшие поршни).

Верхний распределительный вал также может сломаться при деформации головки блока цилиндров, вызванной сильным перегревом, или если подшипники распредвала работают в условиях недостаточной смазки.

Распредвал может заклинить при запуске двигателя при минусовых температурах, если масло в картере двигателя слишком вязкое и не успевает вовремя поступать на распредвал (поэтому для вождения автомобиля в зимних условиях лучше использовать моторное масло 5W-20 или 5W-30). Распредвал может выйти из строя на высоких оборотах, если уровень масла слишком низок или если оно не было заменено в срок.

В двигателях со штанговыми толкателями в приводе клапанов после большого пробега цепь механизма газораспределения может сломаться или соскользнуть. И ту и другую проблему можно выявить, произведя проверку компрессии и/или сняв клапанную крышку и наблюдая движение клапана во время проворачивания коленвала.

Причиной незапуска двигателя может быть пробитая прокладка головки блока цилиндров, если это четырехцилиндровый двигатель, в котором два цилиндра не работают. Но большинство шести- и восьмицилиндровых двигателей будут работать даже с пробитой прокладкой, хотя и с перебоями. Однако при этом прокладка может пропускать охлаждающую жидкость, которая будет протекать в цилиндр и может стать причиной гидроудара двигателя.

Проблемы с общим датчиком коленчатого вала

Датчик положения коленчатого вала (CKP), пожалуй, самый важный датчик в современном двигателе. Его также называют датчиком оборотов двигателя (ESS или RPM, для оборотов в минуту). Без сигнала положения коленчатого вала модуль управления двигателем (ЕСМ) не может определить, где находятся цилиндры и насколько быстро они движутся.

Если у вас проблемы с датчиком коленчатого вала, ECM не может синхронизировать впрыск топлива, искровое зажигание (для бензиновых двигателей) или управлять изменением фаз газораспределения.Проблемы с датчиком коленчатого вала могут вызвать ряд проблем.

Как работают датчики CKP

Существует два типа датчиков коленчатого вала, на эффекте Холла и индуктивный, которые генерируют сигнал на основе магнитных полей. Оба датчика выглядят одинаково, но работают немного по-разному:

• Индуктивные датчики CKP имеют один или два провода и генерируют аналоговый сигнал.
• Датчики CKP на эффекте Холла имеют трех- или четырехпроводную схему и передают цифровой сигнал.

Датчик CKP, независимо от его типа, устанавливается рядом с зубчатым кольцом реактора или колесом реактора.

Этот датчик положения коленчатого вала устанавливается за гармоническим балансиром. На кольце реактора имеется много зубцов, обычно «отсутствующие» зубцы, соответствующие положениям цилиндра и верхней мертвой точке цилиндра номер один (ВМТ). Когда каждый зуб кольца реактора проходит мимо датчика, он на короткое время гасит его магнитное поле.

Как выходят из строя датчики CKP

Есть несколько вещей, которые могут вызвать отказ датчика положения коленчатого вала, включая повреждение, мусор и неисправную электрическую схему.

Даже для современной электроники двигатель представляет собой агрессивную и разрушительную среду.Несмотря на то, что они созданы для этого, большинство датчиков в конечном итоге поддаются постоянному нагреву и вибрации двигателя. Даже незначительные колебания теплового расширения или сами вибрации могут ослабить и сломать внутреннюю проводку и цепи в датчиках CKP. Изогнутые, сломанные или изношенные зубья кольца реактора также могут генерировать слабый или нестабильный сигнал, который блок управления двигателем не сможет проанализировать.

Аналогичным образом, поврежденные металлические детали могут образовывать мусор в виде металлических опилок или стружек, которые может улавливать магнитный датчик положения коленчатого вала.Датчик CKP работает на определенном расстоянии, учитывая воздушный зазор от кольца реактора, но захваченная металлическая стружка расширяет магнитное поле, закрывая зазор и приводя к плохой генерации сигнала.

Наконец, неисправные цепи могут вызвать отказ датчика CKP. Если провода между блоком управления двигателем и датчиком положения коленчатого вала повреждены, блок управления двигателем не может распознать сигнал. Каждый раз, когда вы исследуете проблемы с датчиком кривошипа, очень важно проверять цепь CKP.

Как диагностировать датчик CKP Проблема

Если ваш датчик CKP выходит из строя, первое, что вы можете заметить, это MIL (индикаторная лампа неисправности), обычно с диагностическими кодами неисправности CKP (DTC).Распространенные коды неисправности CKP включают: P0335-P0339 и P0385-P0389, цепи датчика положения коленчатого вала «A» и «B».

Условия жесткого запуска, остановки двигателя или отсутствия запуска — все это более заметные симптомы, но они могут не сопровождаться кодами неисправности, относящимися к проблемам с датчиком коленвала. Неисправный датчик CKP может вызвать колебания и снижение мощности при ускорении. Также обратите внимание на снижение экономии топлива, поскольку ECM компенсирует плохой сигнал CKP, с или без MIL.

Это основные причины появления проблем с датчиком коленчатого вала, но также полезно знать, что большинство других датчиков скорости работают аналогичным образом, например датчики скорости вращения колес.Если вы когда-либо сомневаетесь в следующем шаге в процессе ремонта, проконсультируйтесь с надежным механиком: часто вопросы, связанные с электрикой, лучше доверить профессионалам.

Проверьте все реле, датчики и переключатели , доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о распространенных проблемах с датчиком коленчатого вала поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Какие типы вещей могут привести к выходу из строя датчика коленвала?

, Джереми Бланчард

antikainen / iStock / Getty Images

Неисправный датчик кривошипа может привести к «смерти» вашего автомобиля или невозможности его запуска, даже если двигатель работает нормально. Датчик коленчатого вала передает информацию на компьютер автомобиля, указывая, насколько быстро работает двигатель, но, что более важно, положение коленчатого вала и цилиндра. Этот датчик используется для управления зажиганием и синхронизацией двигателя, а также для впрыска топлива.Неисправность датчика коленвала обычно вызвана несколькими распространенными проблемами.

Crankwalk

Crankwalk — это термин, используемый для описания проблемы коленчатого вала двигателя, когда он начинает скользить по направлению к ремню двигателя. Обычно это вызвано износом основного упорного подшипника. Через некоторое время новое положение коленчатого вала приведет к тому, что тонкая металлическая пластина, проходящая через датчик кривошипа, будет многократно ударять по одной стороне датчика при каждом обороте двигателя / ремня. При вращении ремня вы услышите щелкающий звук.Это приведет к износу датчика кривошипа или его полной поломке. Если ваш автомобиль работает нормально, двигатель случайно отключается, скорее всего, проблема в этом.

Избыточный нагрев

Избыточный нагрев может вызвать множество проблем в двигателе. Если ваш двигатель сильно нагревается из-за плохой смазки, вентиляции или проблем с радиатором, то тепло, накопленное в двигателе, может достичь более высокой температуры, чем обычно, и привести к расплавлению или растрескиванию пластикового корпуса датчика кривошипа.В этом случае автомобиль не заводится, потому что датчик не может передать информацию о коленчатом валу обратно в компьютер.

Неисправный жгут проводов

Жгут проводов — наиболее частая проблема, связанная с отказом датчика коленвала. Это может быть результатом неправильного напряжения, проблем с заземлением или обратной цепью. Ослабленная проводка, масло и мусор могут изнашивать жгут проводов, вызывая нарушение напряжения или износ самой проводки. Это может привести к повторному отказу датчика.Ваш автомобиль может проворачиваться, но не продолжать движение, если это проблема.

Повреждение ремня ГРМ

Если ремень ГРМ был поврежден в результате столкновения или оборвался из-за регулярного износа, ремень может намотаться на коленчатый вал и повредить множество мелких деталей и датчиков. Датчик кривошипа мог быть задет ремнем газораспределительного механизма при его щелчке. Это может вызвать повреждение жгута проводов и датчика. Даже если вам, возможно, заменили ремень, датчик все равно может быть поврежден, и ваш автомобиль может проворачиваться, но не продолжать движение через несколько минут.

Еще статьи

Проблемы с датчиком коленчатого вала ❤️ Все, что вам нужно знать

Все модернизированные автомобили оснащены датчиком положения коленчатого вала . Этот жизненно важный компонент предназначен для контроля положения вращения коленчатого вала, а также скорости вращения. Датчик положения коленчатого вала также отправляет данные в блок управления двигателем, чтобы можно было внести правильные настройки в случае возникновения каких-либо проблем или неисправных деталей.У неисправного датчика положения коленчатого вала есть несколько симптомов, на которые следует обратить внимание. Многие модели двигателей перестанут работать, если датчик коленчатого вала не сможет посылать точные сигналы.

Авторемонт стоит ДОРОГОЙ

Может ли неисправный датчик коленчатого вала стать причиной отсутствия запуска?

Неисправный датчик положения коленчатого вала действительно является частой причиной отсутствия запуска . Сигнал от датчика коленчатого вала поступает на модуль зажигания или PCM, который включает и выключает катушку (или катушки) зажигания.

Итак, если у вас плохой или ошибочный сигнал оборотов, неисправный модуль зажигания не может успешно выключить катушку (или катушки) и одну.

Каковы некоторые распространенные симптомы датчика положения коленчатого вала?

Ознакомьтесь с некоторыми из наиболее распространенных симптомов датчика положения коленчатого вала, на которые следует обращать внимание.

Горит индикатор «Check Engine Light»

Почти все мы видели, как на приборных панелях загорается жуткий «световой индикатор проверки двигателя».Индикатор может загореться по разным причинам, включая неисправный датчик положения коленчатого вала. Часто он перестает работать из-за перегрева. При этом загорится индикатор «Проверьте двигатель». В этом случае вам будет полезно дать двигателю немного остыть. Затем отнесите машину к механику, чтобы он или она правильно диагностировали проблему.

Сокращенный пробег на бензине

Без точной информации о времени впрыск топлива не будет происходить так эффективно, как следовало бы.Это приведет к тому, что вашему двигателю потребуется больше топлива.

Неудачный или нестабильный запуск

Неисправный или неустойчивый запуск автомобиля — еще один серьезный симптом датчика положения коленчатого вала. Компьютер получит код неисправности, как только датчик полностью капут. Этот симптом обычно начинается с затруднения при запуске автомобиля. Этот симптом в конечном итоге приведет к мертвой машине, и вам нужно будет исправить ее как можно скорее. Проблема цепи или электрического соединения может быть связана с тем, что ваш автомобиль не запускается или запускается из-за нескольких проблем.

Пропуски зажигания в цилиндре

Пропуски зажигания в цилиндре — это еще одна реакция на проблему с датчиком положения коленчатого вала. Неисправный датчик коленчатого вала не может предоставить правильную информацию о положении поршня. Это приводит к пропуску зажигания в одном из цилиндров. Проблемы со свечой зажигания также вызовут аналогичную реакцию. Но если проблема не устраняется после устранения всех других проблем, вы можете сделать ставку на датчик коленчатого вала.

Возгорание и остановка

Возгорание и остановка двигателя — это еще две проблемы, которые указывают на проблему с датчиком коленчатого вала.

При обеих этих проблемах ваш автомобиль будет работать, но двигатель неожиданно выключится. Осечка тоже будет нежелательным и неожиданным событием. Если вы решите не обращать внимания на заглохание и пропуски зажигания в автомобиле, вы рискуете окончательно заглохнуть двигатель автомобиля.

Застой и медленный отклик от ускорителя

При неисправности датчика коленчатого вала правильные данные о положении цилиндров не отправляются.Между получением данных компьютером и их применением возникнет несвоевременный разрыв. Из-за этого автомобильный ускоритель будет колебаться и не реагировать в режиме реального времени.

Как проверить датчик коленчатого вала?

Коды неисправностей «Проверьте свет двигателя»

Если у вас горит индикатор «проверьте двигатель», значит, ваш ЭБУ или блок управления двигателем зарегистрировал какой-то код неисправности / предупреждение. Проверьте коды диагностики с помощью диагностического диагностического прибора.Коды неисправностей между P0335 и P0338 напрямую соответствуют датчику коленчатого вала. Этот тест, вероятно, один из самых точных для выполнения. Но неудачная сторона этого теста заключается в том, что существует большая вероятность того, что ваш датчик коленчатого вала сильно изношен к тому времени, когда на приборной панели загорится индикатор проверки двигателя.

Итак, есть ли более активный тест, который вы можете провести на датчике коленчатого вала? Да!

Проверка датчика кривошипа

Для следующего теста, который вы можете выполнить, вам потребуется диагностический сканирующий прибор.Одна из настроек вашего инструмента дает вам считывание оборотов двигателя вашего автомобиля в оборотах в минуту или в оборотах в минуту. Поскольку сканер получает данные от датчика положения коленчатого вала, вы хотите убедиться, что сканер может считывать обороты двигателя при запуске двигателя. Ваш диагностический прибор должен иметь выходную мощность от 100 до 500 оборотов в минуту или об / мин. Если у вас нет этого показания, значит, у вас неисправный датчик коленчатого вала. Нулевое значение означает, что датчик коленчатого вала полностью вышел из строя.

Использование мультиметра

Мы понимаем, что не у всех есть сканер под рукой. Итак, еще один способ проверить датчик коленчатого вала — использовать мультиметр, который встречается гораздо чаще, чем диагностический прибор. Они очень удобны при диагностике множества электронных компонентов, а также могут измерять ток, сопротивление и напряжение. Снимите датчик коленчатого вала, а затем проверьте сопротивление. Подсоедините один конец мультиметра к каждому из проводов датчика.Если у вас есть нулевое сопротивление, значит, у вас короткое замыкание. Если у вас есть показание бесконечного сопротивления, значит, у вас разомкнутая цепь. Но независимо от того, есть ли у вас нулевое значение бесконечного сопротивления, тогда «все дороги ведут» к неисправному датчику коленчатого вала. Если у вас есть другие показания, сравните их с рекомендациями и спецификациями производителя. Вы также можете проверить датчик коленчатого вала с помощью мультиметра — и использовать его для оценки выходного напряжения при запуске двигателя.Вам понадобится помощь, чтобы пройти этот тест.

Тщательно проверьте разъемы проводки и рассчитайте выходное напряжение в милливольтах переменного тока. Обычно это значение составляет около 200 милливольт, но оно может варьироваться в зависимости от вашего автомобиля. Для показания, которое не имеет выходного напряжения, вы знаете, что ваш датчик коленчатого вала неисправен.

С помощью этих тестов вы можете найти источник вашей проблемы. Эти тесты также подтвердят, что вам нужно либо посетить своего механика, либо потратить время на то, чтобы сосредоточиться на проблеме, вместо того, чтобы гадать.

Почему датчики положения коленчатого вала выходят из строя в первую очередь?

Может быть ряд причин отказа датчика коленчатого вала. У нас есть несколько причин ниже!

Магнитные элементы

Магнит — жизненно важный компонент датчика коленчатого вала, но с ним часто возникают проблемы. Магнит может притягивать мельчайшие металлические осколки или стружку, образовавшуюся в результате трения двигателя. Если металлический мусор и стружка прилипнут к датчику или колесу, они помешают измерениям датчика.Металлический мусор также может стать мостом между колесом и датчиком. Так как ваш датчик коленчатого вала предназначен для расчета движений колеса на определенном расстоянии, близость не позволит этим измерениям.

Проблемы с электропроводкой и схемой

Внутренние провода и схемы, соединяющие датчик коленчатого вала с двигателем вашего автомобиля, могут сгореть. Достаточно одного небольшого короткого замыкания, чтобы вызвать огромные проблемы с датчиком коленвала.

Сгоревшие датчики могут привести к тому, что датчик не получит питание. Кроме того, датчик может не передавать сигнал в ЭБУ.

Сколько стоит замена неисправного датчика коленчатого вала?

Обычно ремонт / замена датчика положения коленчатого вала может стоить от 200 до 260 долларов. Стоимость рабочей силы составляет около 250 долларов, а стоимость запчастей — от 90 до 130 долларов. . Цены зависят от того, куда вы отправитесь на ремонт.

Сколько времени нужно, чтобы заменить датчик коленчатого вала?

С трудом, связанным с заменой датчика коленчатого вала, вы можете рассчитывать от полутора до двух часов.

Трудно ли заменить датчик коленчатого вала?

Механик, который должен выполнить ремонт датчика коленчатого вала, потратит значительное количество времени на снятие датчика коленчатого вала, чтобы не повредить что-либо еще. Их может быть немного сложно снять из-за способности датчика застревать в блоке.Датчики также имеют длинный стержень, что затрудняет снятие. После того, как датчик будет извлечен, механик схватит его и приступит к ремонту.

Хотите продать автомобиль с неисправным датчиком коленчатого вала?

У вас есть автомобиль с неисправным датчиком коленвала или другими проблемами? Продайте этот автомобиль Покупателю наличных денег ! Мы покупаем все марки и модели, в том числе автомобили с неисправными датчиками коленвала! Просто нажмите здесь , чтобы получить БЕСПЛАТНОЕ онлайн-смету на этот автомобиль и продать его за несколько дней, а не недель! Покупатель Cash Cars не только предоставляет БЕСПЛАТНЫХ онлайн-предложений , но мы также предлагаем:

• В большинстве случаев вывоз в тот же день!
• Индивидуальное обслуживание прямо к вашей двери!
• Возможность продать свою машину без титула! Просто имейте свой идентификатор и регистрацию!
• БЕСПЛАТНЫЕ услуги по продаже автомобилей! Вам никогда не придется ничего платить, чтобы продать свою машину и многое другое!

Приготовьтесь разгрузить машину с неисправным датчиком коленвала и заработать при этом крутые деньги! Нажмите здесь, чтобы начать прямо сейчас!

Неисправный датчик положения коленчатого вала: симптомы, причины и способы устранения

В этой статье основное внимание будет уделено симптомам датчика положения коленчатого вала — возможно, наиболее важному датчику в вашем автомобиле.

Бортовой компьютер автомобиля, также известный как электронный блок управления (ЕСМ), отслеживает и анализирует данные с датчиков, а затем преобразует полученные данные в коды. Сжатие в цилиндрах, температура двигателя, расход топлива и многое другое контролируются датчиками. Когда на приборной панели загорается оранжевая сигнальная лампа двигателя, это означает, что возникла проблема. Что происходит и как решить проблему?

Одной из причин, по которой загорается индикатор проверки двигателя, может быть неисправный датчик положения коленчатого вала (CPS).Некоторые из симптомов — это перегрев автомобиля или глохнет, и вы не получаете ту мощность, к которой привыкли. Еще один индикатор неисправности датчика положения коленчатого вала — ваш автомобиль не запускается, пока двигатель не остынет. Это всего лишь несколько симптомов.

Приступая к работе, не забудьте соблюдать надлежащие меры безопасности и использовать подходящие инструменты для работы.

Из этой статьи вы узнаете о неисправном датчике положения коленчатого вала.

Что такое датчик положения коленчатого вала и для чего нужен датчик положения коленчатого вала?

Датчик положения коленчатого вала — это устройство, вокруг которого намотана катушка, которая генерирует сигнал низкого напряжения.Устройство передает данные в виде электронного сигнала в контроллер ЭСУД о положении коленчатого вала при выполнении определенных функций. Эти данные анализируются, когда выполняются важные функции, такие как впрыск топлива в каждый цилиндр, сжатие и зажигание, которые создают обороты двигателя. Последовательность синхронизации всех этих функций, а также других определяет, как работает двигатель.

Симптомы датчика положения коленчатого вала могут быть устранены только при дальнейшем анализе автомобиля.

Датчик коленчатого вала генерирует данные, которые измеряют частоту вращения двигателя при прохождении через датчик.Эта информация будет использоваться для расчета того, происходит ли порядок срабатывания топливных форсунок и другие важные функции, такие как порядок срабатывания форсунок, в правильном порядке, поскольку двигатель был разработан для них.

Где датчик положения коленвала?

Датчик положения коленчатого вала находится в нижней части двигателя между двигателем и трансмиссией. Хотя датчик положения кривошипа расположен между двигателем и трансмиссией, его точное расположение зависит от производителя.На некоторых двигателях может потребоваться снятие шины, чтобы добраться до нее. Имейте в виду, если вам нужно поднять автомобиль домкратом. Сначала убедитесь, что у вас есть все процедуры безопасности.

Признаки неисправного датчика положения коленчатого вала Некоторые признаки, предупреждающие о неисправном датчике положения коленчатого вала

Глохнет

Когда двигатель глохнет, это явный признак проблемы. Когда вы останавливаетесь в пробке или начинаете поездку, автомобиль заводится, а затем выключается. Остановка двигателя может быть следствием таких условий, как засорение топливных форсунок, неисправный топливный насос или неверные данные от неисправного датчика положения коленчатого вала к модулю управления двигателем.

Низкая производительность

Это общий термин с особыми условиями. Возможно, вы заметили, что для преодоления того же расстояния, что и раньше, требуется больше топлива. Может показаться, что климат-контроль работает не так эффективно, как раньше, или разгоняется вялым.

Тахометр не регистрирует обороты двигателя сразу после запуска.

Производитель вашего автомобиля разрабатывает его с особыми допусками, которые обеспечивают максимальную производительность. Если датчик не показывает, что двигатель вращается сразу, возможно, датчик неисправен.

Учитывайте марку, модель и год автомобиля.

Симптомы датчика положения коленчатого вала не ограничиваются одним из вышеперечисленных сценариев. У вас также может возникнуть ряд проблем. Автомобиль может не заводиться сразу, никогда не глохнет, но колеблется при ускорении.

Что вызывает неисправность датчика коленчатого вала?

Некоторые факторы, которые могут вызвать отказ датчика коленчатого вала, включают:

Распространенные причины неисправности датчика коленчатого вала

Датчик движения

Со временем на автомобиль могут возникать различные дорожные условия и проблемы.Одна проблема, которая может вызвать движение датчика положения коленчатого вала, — это столкновение с барьером на парковках и дорожным мусором во время движения. Эти условия могут привести к ослаблению датчика.

Плохая или неисправная проводка

Не существует абсолютной формулы, указывающей, когда на вашем автомобиле могут возникнуть проблемы с датчиком положения коленчатого вала. По мере того, как автомобили стареют, вероятность этого возрастает.

Перегрев двигателя

Простая стандартная функция, такая как отказ от замены масла и других охлаждающих жидкостей двигателя, может привести к перегреву автомобиля.

Влага

По мере того, как автомобиль стареет, из-за постоянной вибрации двигателя возникает тенденция к потере крутящего момента. Если болт, удерживающий датчик положения коленчатого вала, ослабнет, влага может просочиться внутрь.

Коды неисправного датчика положения коленчатого вала

Коды, указывающие на проблему, включают:

• P0335 — ЭБУ двигателя или электронный блок управления не обнаружены Датчик положения коленчатого вала при запуске двигателя.
• P0339 — Возможная проблема — внешнее повреждение датчика.Решение ищет внешние повреждения, включая проблемы с проводкой.
• P0016 — Проблемы между синхронизацией коленвала т и датчика распредвала . Возможная проблема, скорее всего, связана с тем, что код датчика положения коленчатого вала не совпадает с кодом датчика положения распределительного вала.
• P0017 — Проблема между коленчатым валом и выпускным распредвалом . Проблема, скорее всего, в том, что два датчика не синхронизированы друг с другом.

Существуют дополнительные коды, указывающие на другие проблемы. Однако все они будут связаны с датчиком положения коленчатого вала. Диагностика проблем в системе датчика положения коленчатого вала требует навыков и понимания автомобильных электрических и механических систем, прежде чем вы сможете взяться за такую ​​задачу.

Проверка датчика положения коленвала

Используйте диагностический сканер с функцией повторного обучения. Подключите его к бортовому компьютеру автомобиля, заведите его и посмотрите, появляется ли код P0335.Этот код указывает на наличие проблемы с датчиком положения коленчатого вала. Если вы получили код P0335, снимите датчик, затем проверьте напряжение. Одним из основных индикаторов симптомов датчика положения коленчатого вала является напряжение ниже 12 вольт.

Это означает, что датчик неисправен и его необходимо заменить. Движение по неровной дороге или повреждение дорожного мусора может ударить по двигателю и вызвать повреждение датчика в новом автомобиле с очень маленьким пробегом. Если датчик положения коленчатого вала требует замены, сделайте это немедленно.Снимите и замените старый датчик.

После замены сбросьте датчик, затем очистите коды, чтобы протестировать новый датчик. После того, как вы это сделали, заводите машину. Если ремонт прошел успешно, вы не увидите никаких сигнальных лампочек двигателя, и автомобиль должен немедленно завестись. Также, как было сказано выше, проверьте напряжение. Диагностический прибор вообще не регистрирует никаких кодов. После замены датчика положения коленчатого вала автомобиль должен работать лучше.

Датчик положения коленчатого вала помогает гарантировать, что ваш автомобиль работает в соответствии со спецификациями производителя.Датчик положения коленчатого вала должен работать правильно, чтобы другие важные функции выполнялись так, как были задуманы. Топливные форсунки определяют время зажигания в зависимости от положения поршня в цилиндре, которое основывается на анализе данных датчика положения коленчатого вала. Если двигатель не может получить правильный сигнал на цилиндры, начинаются проблемы с производительностью двигателя. Новый датчик устранит эту проблему.

Скорость двигателя также должна быть точной, чтобы электронный блок управления получал правильные данные, которые коррелируют с тем, насколько быстро движется автомобиль.Если это неточно, форсунки могут иметь ошибки в расчетах на основе неверных данных, что приводит к остановке или остановке двигателя. Вот почему так важно проверить и при необходимости заменить датчик положения коленчатого вала.

Видео о том, как проверить датчики положения коленвала и распределительного вала

Как исправить неисправный датчик коленчатого вала?

Снимите и замените неисправный датчик положения коленчатого вала. Это автономное устройство, которое необходимо заменить в случае повреждения. Датчик положения кривошипа, скорее всего, будет удерживаться на месте болтом 10 мм.Подходящим инструментом обычно является короткая головка на 10 мм. Перед установкой нового датчика слегка смажьте его и уплотнительное кольцо моторным маслом и вставьте обратно. После того, как вы переустановили новый датчик положения кривошипа, запустите автомобиль. Если вы не получили код, все в порядке. Перезагрузите компьютер, выбрав коды стирания в диагностическом сканирующем приборе, затем выберите «Да». Если ремонт прошел успешно, вы не увидите никаких сигнальных лампочек двигателя, и автомобиль должен немедленно завестись.

Как завести машину с неисправным датчиком коленвала?

Автомобиль может запуститься после того, как двигатель остынет.Однако в некоторых случаях машина не может быть перезапущена. В целом, продолжать запуск двигателя с неисправным датчиком положения коленчатого вала — не лучшая идея, если он вообще запускается. Производители устанавливают датчики, чтобы предупредить вас о проблеме.

Автомобиль может проехать сотни тысяч миль при правильном обслуживании. Каждый раз, когда загорается индикатор проверки двигателя, это указывает на проблему, требующую дальнейшего анализа. Симптомы датчика положения коленчатого вала можно устранить только после дальнейшего анализа автомобиля.Коленчатый вал — это основа двигателя. Без коленчатого вала мощность, производимая в цилиндрах, не может быть преобразована в поступательное движение.

Ухаживайте за автомобилем, используя рекомендованные смазочные материалы, и соблюдайте графики технического обслуживания. Если автомобиль столкнулся с чем-то на дороге, как можно скорее проведите тщательный осмотр ходовой части.

Насколько серьезна проблема?

Каждый раз, когда загорается индикатор проверки двигателя, это проблема. Индикатор предназначен для предупреждения о проблеме.Посмотрите в руководстве пользователя, есть ли в нем раздел, посвященный датчикам в целом и датчикам положения коленчатого вала в частности. Это серьезная проблема.

Единственный способ узнать, что вызвало проблему, — это выполнить диагностический тест, который даст вам код, соответствующий конкретной проблеме. Вероятно, вы сможете проехать тысячу миль на автомобиле с сообщением «Требуется замена моторного масла», даже если это толкает его и не вызовет проблем. В конце концов, нужно заменить масло.С другой стороны, вы должны как можно скорее заменить неисправный датчик положения коленчатого вала.

Оранжевый символ проверки двигателя — это начало процесса, чтобы определить, есть ли у вас проблема и насколько серьезной может быть проблема. Если он загорится, скорее всего, в автомобиле возникла серьезная проблема, и вам необходимо устранить ее как можно скорее. Помимо симптомов датчика коленчатого вала, могут быть другие проблемы, такие как датчики контроля выбросов.

Думайте об этом как об отказе производителя, чтобы сообщить вам, что вы должны решить проблему.Контроллер ЭСУД отображает код, который необходимо немедленно диагностировать. Как упоминалось ранее, состояние дороги, пропущенное техническое обслуживание и возраст автомобиля — все это влияет на возможную неисправность датчика положения коленчатого вала.

Эта проблема может вызывать другие проблемы, например проблемы с синхронизацией двигателя. Датчик положения коленчатого вала должен быть в надлежащем рабочем состоянии, чтобы ваш автомобиль постоянно работал так, как он был разработан. Если проигнорировать, то на производительность вашего автомобиля могут повлиять другие проблемы, вплоть до необратимого повреждения.

Подробнее: Программное обеспечение OBD2: 21 лучший пакет для Mac Windows Linux в 2021 году

Взгляд изнутри на то, что приводит к выходу из строя датчиков кривошипа — Замена автозапчастей, обзоры, ремонт автомобилей

Датчик кривошипа в вашем автомобиле прослужит недолго навсегда. Однако интенсивное использование на сотни тысяч миль — не единственная причина неисправности датчика кривошипа. Есть множество разных причин, по которым эти датчики в конечном итоге выходят из строя. Ниже мы рассмотрим основные причины неисправности датчика кривошипа и объясним, почему этот важный компонент автомобиля так важен.

Основы датчиков коленвала

Если датчик коленчатого вала вашего автомобиля выходит из строя, он не может должным образом передавать важную информацию во внутренний компьютер. Этот сбой связи неизбежно приведет к проблемам с двигателем. Именно поэтому вам следует как можно быстрее заменить неисправный датчик кривошипа. Отложите замену датчика, и вы можете столкнуться с рядом других проблем с двигателем, ремонт которых требует кучу денег. Короче говоря, датчик коленчатого вала вашего автомобиля — это электронное устройство в двигателе, которое регистрирует скорость вращения коленчатого вала, сообщая положение коленчатого вала блоку управления двигателем (сокращенно ЭБУ) для регулирования впрыска топлива, синхронизации двигателя и зажигания.

Признаки неисправности датчика коленвала вашего автомобиля

Если горит индикатор на приборной панели двигателя, компьютер, возможно, обнаружил, что датчик коленвала начинает выходить из строя или уже сделал это. Однако индикатор проверки двигателя может указывать на другие проблемы, возникающие в вашем двигателе. Лучше всего просканировать двигатель, чтобы определить, какой код неисправности вызывает включение сигнальной лампы.

Еще одним распространенным признаком неисправности датчика кривошипа является остановка автомобиля.Неправильное расположение датчика кривошипа может привести к отключению сигнала во время работы двигателя, что может привести к останову двигателя. Кроме того, если двигатель вашего автомобиля не запускается, проблема может быть в положении датчика кривошипа. Даже прерывистый запуск — признак неисправности датчика кривошипа.

Колесо и палец могут быть скомпрометированы

Датчик положения коленчатого вала транспортного средства, также называемый CKP, измеряет магнитные импульсы, генерируемые набором пальцев или зубчатым колесом.Если штифты или колесо повреждены, последовательность импульсов нарушается. Возможно, поврежденное колесо и штифт отправят неточные данные о частоте вращения коленчатого вала, что приведет к путанице и, возможно, даже к повреждению датчика кривошипа.

Проблема с жгутом проводов может повредить датчик кривошипа.

Ослабленные провода, мусор и / или масло могут привести к неправильному напряжению или проблемам с возвратной цепью, которые вызывают проблемы с жгутом проводов. Нарушение подачи напряжения или износ проводки могут повредить датчик кривошипа.

Изобилие тепла

Перегретый двигатель может привести к повреждению датчика кривошипа. Кроме того, чрезмерный нагрев внутри двигателя может даже привести к расплавлению пластикового корпуса устройства, что приведет к выходу из строя датчика кривошипа.

Повреждение ремня привода ГРМ

Если ремень привода ГРМ будет поврежден при столкновении или если ремень порвется из-за общего износа, возможно, что ремень обернется вокруг датчика кривошипа, что приведет к повреждению датчиков и деталей.Обрыв ремня ГРМ может ударить по датчику кривошипа и вызвать значительные повреждения.

Проблемы со схемой

Если есть проблемы с внутренней проводкой автомобиля, датчик кривошипа может выйти из строя. От поврежденных проводов до изношенных и даже ослабленных проводов — даже малейшая проблема может помешать работе датчика кривошипа. Кроме того, неисправное напряжение также может нарушить работу датчика кривошипа. Суть в том, что датчик кривошипа зависит от проводки для правильной передачи сигналов.

Неисправность цепи датчика положения коленчатого вала A

Обзор

Код ошибки P0335 описывается как неисправность цепи датчика положения коленчатого вала «A». Это означает, что ECM (электронный модуль управления) транспортного средства еще не обнаружил датчик положения коленчатого вала в течение первой секунды запуска двигателя.

Определение

Роль положения коленчатого вала (CKP) заключается в измерении местоположения и отправке этой информации в PCM / ECM.Наряду с этой информацией есть точная частота вращения и положение коленчатого вала.

В зависимости от марки автомобиля информация о CKP используется контроллером ЭСУД для правильного определения времени искры и подачи топлива, в то время как на некоторых реле она предназначена только для обнаружения пропусков зажигания и на самом деле не контролирует синхронизацию искры. . Датчик CKP — это стационарный датчик, но он работает вместе с кольцом реактора (также называемым зубчатым кольцом), прикрепленным к коленчатому валу. Когда это реактивное кольцо проходит перед датчиком, CKP создает прерываемое магнитное поле, создавая прямоугольный сигнал напряжения, который ECM считывает как положение коленчатого вала.Если сигнал прерывается, или ЕСМ интерпретирует информацию как «отсутствие импульса коленчатого вала» или если видит проблему с импульсом в выходной цепи, он выдаст код ошибки P0335.

Общие симптомы

• Проверка двигателя горит
• Остановка или колебания двигателя
• Двигатель глохнет и не запускается повторно
• Жесткий запуск или запуск без запуска
• Ненормальные симптомы, такие как грубая работа или пропуски зажигания

Возможные причины

• Поврежден или неисправен датчик положения коленчатого вала
• Корродированные или неисправные соединения или проводка датчика положения коленчатого вала
• Неисправное кольцо отражателя (не вращается из-за срезанной шпонки, отсутствия зубьев)
• Обрыв, короткое замыкание на массу или закорочен на выход датчика напряжения
• Неисправен датчик кривошипа
• Поврежден ремень привода ГРМ
• Неисправен ECM

Как проверить

Чтобы испытать датчик CKP, первое, что вам нужно сделать, это измерить сопротивление между определенными парами контактов на датчике CKP.Это даст вам хорошее представление о состоянии датчика; испортился ли он, или есть другие проблемы, которые вызывают код неисправности.

Всего имеется три контакта и три комбинации контактов для измерения диапазонов сопротивления. При снятии датчика вы увидите сопротивление 0 Ом или ∞. Если датчик положения кривошипа не возвращает значения, то вам обязательно нужно заменить датчик CKP на новый. После очистки датчика вы можете сбросить код неисправности и перезапустить автомобиль.

Комбинации тестовых контактов:

Контакты 2–3

Контакты 1–2

Контакты 1–3

Как исправить

Чтобы исправить двигатель с этим кодом ошибки, используйте диагностический прибор и проверьте, проворачивается ли двигатель или работает.Должен быть сигнал оборотов.

Если нет показаний числа оборотов в минуту, проведите визуальный осмотр как датчика кривошипа, так и разъема и найдите признаки повреждения. При необходимости отремонтируйте.

Если видимых повреждений нет и у вас есть доступ к прицелу, проверьте диаграмму прямоугольной формы CKP 5 вольт. Если вы этого не сделаете, вам необходимо свериться с руководством по ремонту и получить показания сопротивления датчика кривошипа. Существует множество различных типов датчиков коленчатого вала, поэтому в этой записи невозможно указать все правильные значения сопротивления для каждого коленчатого вала.

Далее следует проверить сопротивление датчика CKP, отключив датчик и измерив его сопротивление. Проверить показания сопротивления на разъеме PCM. Этот шаг с самого начала исключит любые проблемы с проводкой. Однако для этого требуются некоторые механические навыки, поэтому, если вы не знаете, что делать, и у вас нет хорошего опыта в области автомобильных электрических систем, лучше оставить эту часть профессиональному технику.

Сопротивление датчика находится в пределах спецификации? Если нет, то необходимо заменить датчик CKP.Если да, то еще раз проверьте показание сопротивления разъема PCM. Чтение все еще в порядке? Если нет, устраните обрыв или короткое замыкание в проводке датчика коленчатого вала и повторите проверку. Если ремонт хороший, значит, проблема либо временная, либо неисправен PCM. Подключите снова и снова проверьте сигнал оборотов. Если сигнал оборотов уже есть, пошевелите жгутом проводов, чтобы попытаться вызвать неисправность.

Этот код очень похож на P0385, который относится к датчику положения коленчатого вала «B». Другие связанные коды ошибок датчика кривошипа включают P0016, P0017, P0018, P0019, P0335, P0336, P0337, P0338, P0339, P0385, P0386, P0387, P0388 и P0389.

Для получения дополнительной информации о кодах ошибок датчика положения коленчатого вала посетите наш веб-сайт. Если вам нужна профессиональная механическая помощь, позвоните по номеру Свяжитесь с нами.

6 симптомов неисправного датчика положения коленчатого вала и стоимость замены в 2021 г.

Последнее обновление 19 мая 2021 г.

В этой статье мы рассмотрим один из важных датчиков в двигателе, который обычно называют как «датчик положения коленчатого вала». После этого вы поймете его основную функцию, принцип работы, признаки неисправности и стоимость замены этого датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик положения коленчатого вала

Энергия вращения двигателя внутреннего сгорания зависит от коленчатого вала. Основная функция коленчатого вала — преобразование возвратно-поступательной энергии (также известной как линейная энергия) в энергию вращения.

Последний затем передает мощность на колеса трансмиссии под автомобилем. Таким образом колеса могут вращаться вперед и позволять автомобилю двигаться в этом направлении.

Что касается датчика положения коленчатого вала, он просто определяет, насколько быстро коленчатый вал вращается. Как только он определяет скорость вращения, он отправляет эту информацию в блок управления двигателем транспортного средства.

Эта информация определяет, как блок управления двигателем регулирует синхронизацию системы впрыска топлива и системы зажигания. Вам нужно, чтобы двигатель вырабатывал нужную мощность в самый подходящий момент.

Положение коленчатого вала сообщает блоку управления двигателем все, что ему нужно знать.Видите ли, коленчатый вал использует цепь привода ГРМ, шестерни и зубчатый ремень для привода распределительного вала. Двигатель зависит от распределительного вала, чтобы управлять выпускными клапанами в нужное время.

Если они не открываются и не закрываются правильно, это создает проблемы с выхлопной системой. Все это связано с функциональностью коленчатого вала.

Следовательно, блок управления двигателем будет знать положение коленчатого вала через датчик положения коленчатого вала. Судя по скорости коленчатого вала в сочетании с его положением, он также будет знать состояние функциональности распределительного вала.

Top 6 Признаки неисправности датчика положения коленчатого вала

Двигатель внутреннего сгорания должен иметь исправный датчик положения коленчатого вала. В противном случае блок управления двигателем не получит точной информации о положении и частоте вращения коленчатого вала.

Это вызовет всевозможные проблемы с функциональностью двигателя и ходовыми качествами автомобиля. Вы обязательно узнаете эти симптомы по мере их появления.

Ниже приведены 6 основных симптомов неисправности датчика положения коленчатого вала.

# 1 — Вибрация двигателя

От вашего двигателя исходит ли вибрация? Если у вас неисправный датчик положения коленчатого вала, это означает, что блок управления двигателем не может правильно управлять коленчатым валом.

В результате ваш двигатель будет довольно сильно вибрировать. Вы даже можете почувствовать, как эти вибрации проникают в рулевое колесо, когда держите его руками.

# 2 — Check Engine Light

Блок управления двигателем поддерживает постоянную связь с датчиком положения коленчатого вала.Если с датчиком что-то не так, компьютер получит неверную информацию о частоте вращения коленчатого вала и его положении.

Это вызовет проблемы с функциональностью двигателя, в результате чего на приборной панели загорится сигнальная лампа Check Engine. По сути, это должно быть одним из первых симптомов неисправного датчика положения коленчатого вала. P0335 — это общий код, который может отображаться.

Связано: P1345 (Корреляция датчика положения коленчатого вала / распределительного вала)

# 3 — Слабая работа двигателя

Из-за неисправного датчика положения коленчатого вала блок управления двигателем не будет знать правильное положение коленчатого вала или цилиндров .Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

Во время этой задержки каждый раз, когда вы немного сильнее нажимаете на педаль газа, будут моменты колебания. Иногда он вообще не отвечает. Это может быть очень опасно на дороге, требующей, чтобы вы без колебаний ехали быстрее.

# 4 — Неисправность запуска автомобиля

Блок управления двигателем будет уведомлен, когда датчик положения коленчатого вала неисправен.Датчик получает специальный код неисправности, который указывает на некоторую проблему с его функциональностью.

Когда вы попытаетесь завести автомобиль из-за этой неисправности, будет труднее запустить двигатель. Если проблема не исчезнет и не будет решена, возможно, вы вообще не сможете запустить двигатель.

# 5 — Двигатель глохнет

Вы можете ехать один день и ваш двигатель внезапно остановится. Это заглохание двигателя, и это может происходить довольно часто, если у вас неисправный датчик положения коленчатого вала.

Если вы не замените этот датчик в ближайшее время, ваш двигатель в конечном итоге вообще перестанет работать. Тогда у вас не будет выбора, кроме как отбуксировать автомобиль к механику, чтобы датчик можно было заменить.

# 6 — Пропуски зажигания в цилиндре

Неисправный датчик положения коленчатого вала не сможет точно передать данные о положении поршня в блок управления двигателем. Это часто приводит к пропуску зажигания внутри одного или нескольких цилиндров камеры.

Иногда плохая свеча зажигания тоже может сделать это, но если вы испытываете какие-либо из этих других симптомов, не исключайте возможность неисправного датчика положения коленчатого вала.

Читайте также: Датчик кислорода: основная функция, симптомы неисправности и стоимость замены

Стоимость замены датчика положения коленчатого вала

Если вы испытываете по крайней мере два или более из вышеперечисленных симптомов, то, вероятно, у вас неисправный датчик положения коленчатого вала. Единственный способ узнать наверняка — это показать свой автомобиль лицензированному механику и попросить его диагностировать проблему за вас.

После того, как они убедятся, что проблема связана с датчиком положения коленчатого вала, вы можете приступить к замене датчика.

Стоимость замены датчика положения коленчатого вала составляет от 120 до 300 долларов. Стоимость самой детали составит от 75 до 120 долларов.
