Прямая и обратная полярность аккумулятора

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

Прямая и обратная полярность аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

Прямая;
Обратная.

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Что будет, если перепутать клеммы и неправильно подключить аккумулятор?
Почему загорелась лампочка аккумулятора на панели приборов?
Что такое плотность электролита в аккумуляторе — какая должна быть, проверка, как повысить

Видео: Какой аккумулятор подходит на Приору.

Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Прямая полярность аккумулятора — что значит и как определить, разница прямой и обратной полярности АКБ

Автомобильный аккумулятор сконструирован с определенной архитектурой, чтобы его можно было установить на разные типы машин. Так как производители использовали наиболее близкие стандарты, появились два типа батарей в зависимости от расположения полюсных клемм. Что такое прямая и обратная полярность и в чем выражаются отличия АКБ?

Конструктивные особенности АКБ

Автомобильная аккумуляторная батарея представляет собой перезаряжаемый источник постоянного тока, который используется для питания электрики и запуска ДВС. В машинах применены разные схемы расположения компонентов, поэтому полярность аккумулятора так же отличается, как и тип клемм. В Европе используются батареи с конусовидной формой выводов двух типов:

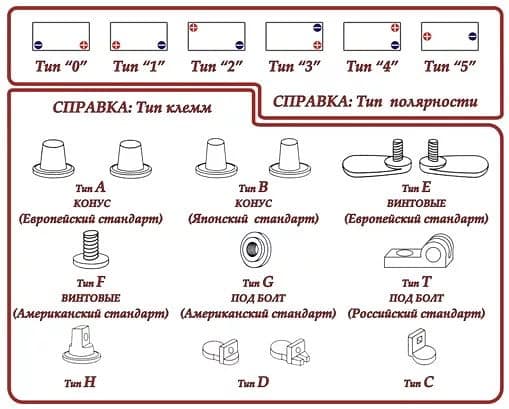

Тип А — 19,5 мм для плюсовой и 17,9 мм для минусовой.
Тип В — 12,7 мм плюсовая и 11,1 мм отрицательная.

Также есть и другие типы — F, G, T, H, D, C, и E, но это уже не конусовидные, а в виде шпилек с резьбой, клемм, проушин и прочих модификаций. Выводы могут быть расположены сверху или на лицевой боковой стенке.

Полярность

Как определить полярность АКБ, если на клеммах не указан «+» и «-»? Самый простой вариант воспользоваться тестером и измерить напряжение. Но если его под руками нет, а клеммы стандартные, то все очень просто. Токовые выводы большего размера всегда более толстые, потому что положительный электрод больше подвержен коррозии и химическому разложению в процессе протекания реакции внутри источника.

Прямая это или обратная полярность аккумулятора, определить также несложно. Сначала нужно выяснить, где у АКБ передняя часть. В этом вопросе поможет разобраться наклейка на крышке или боковой стороне. Если вы на нее смотрите и комфортно читаете надписи, значит батарея стоит к вам лицом. Далее смотрите на размер клемм. Та, которая больше по диаметру, и является плюсовой.

Чем отличается прямая и обратная полярность?

Нужно понимать, как определить полярность аккумулятора автомобиля, потому что при неправильном подключении электрики многие приборы в цепях можно легко вывести из строя. Но если в конструкцию машины не вносились никакие изменения, ошибиться очень сложно. На всякий случай рекомендуется посмотреть фото с АКБ и обозначением их полярности. На них видно, что батарея расположена лицом к смотрящему. Если наклеек на боковой стороне нет, то можно ориентироваться по той, которая расположена на крышке. Буквы должны быть читабельными.

Разница между АКБ с прямой и обратной полярностью заключается только в конструкции, а именно — в расположении клемм. Если минус находится слева, то это обратная полярность аккумулятора. Соответственно, если он справа — то прямая. Нужно учитывать, что АКБ могут быть легковыми и для грузовых автомобилей с большими пусковыми токами и увеличенной емкостью. Их отличие состоит не только в габаритах, но и в расположении клемм. Выводы батареи находятся слева, если смотреть на АКБ спереди.

Если более толстая клемма находится дальше от вас, то это обратная полярность аккумулятора. Если ближе — прямая.

В чем же разница между ними? И на каких авто АКБ с разной полярностью применяются?

В Европе есть 2 основных стандарта аккумуляторных автомобильных батарей с конусовидными выводами: европейский и азиатский. Первый тип имеет не одно отличие. Европейский аккумулятор имеет исключительно обратную полярность, то есть плюсовая клемма имеет правое расположение, если смотреть на батарею спереди со стороны наклейки. В то время как на российских и азиатских машинах используется прямая полярность и обратная на разных марках и моделях авто, в зависимости от производителя. На отечественных машинах устанавливаются только АКБ с прямой полярностью.

Отличие заключается также в самом корпусе. У европейских моделей АКБ он выступает за пределы выводов. А азиатские, как с прямой, так и с обратной полярностью, раскрыты. Второй вариант является более универсальным, потому что к источнику можно подключать провода с любой стороны, в то время как в европейских — только с одной.

Обозначение клемм

Что может означать маркировка на клеммах? Как показано на фото, клеммы могут быть с несколькими типами маркировки, по которым можно определить полярность АКБ. Всего в мире применяют 3 варианта:

«+» и «-»;
«POS» и «NEG»;
«P» и «N».

Эти обозначения введены неспроста, поэтому нужно понимать обозначения маркировки аккумулятора авто. Если перепутать подключение, проблем будет много. Далеко не все блоки и модули в автомобиле оснащены дополнительными защитными компонентами, которые предотвратят перепутывание полярности — поэтому они выйдут из строя, одновременно произойдет перегорание предохранителей и перегрев многих источников тока в схемах. Из-за вероятности образования КЗ может сильно пострадать и сам аккумулятор.

Можно ли подключить на авто аккумулятор с другой полярностью?

Выполнить подключение такой аккумуляторной батареи на авто можно, если внести в схему изменения. Прежде всего нужно перевернуть кабели, если хватает их длины или вывернуть, установив батарею спиной к себе. Если провода короткие и на плюсовой клемме еще есть модуль, то установка физически становится невозможной без переделок.

Если вы не знаете значение маркировки и путаетесь в расположении клемм, лучше посоветоваться со специалистами или воспользоваться диагностическим прибором — например, мультиметром для измерения полярности.

Можно использовать резистор на 1 кОм и светодиод. Если он светится при подключении, то плюс будет там, где анод.

Сохраните эту статью в популярных соц. сетях:

Какой аккумулятор устанавливается на BMW E92 3er >

в чем разница и есть ли отличия

Под полярностью понимают размещение наружных токовыводящих элементов на лицевой части или сверху аккумулятора. Наиболее частыми схемами расположения называют прямую и обратную. Они характеризуются определенными особенностями. При этом далеко не всем известно, в чем кроется разница между прямой и обратной полярностью аккумулятора. Она касается размещения клемм.

Содержание

Что такое полярность аккумулятора

Это понятие используется для определения расположения клемм – токовыводящих конструктивных элементов аккумулятора. Они могут размещаться в разных местах – к примеру, на крышке.

Прямая

Аккумуляторная батарея этого типа представляет собой разработку советских инженеров. Все автомобили, которые выпускались в СССР, оснащали батареями прямого типа. В этих изделиях полюсные выводы располагаются так – «+» слева и «-» справа.

С таким размещением токовыводящих элементов выпускаются батареи и сейчас. Внушительное количество транспортных средств иностранных брендов, которые собираются на постсоветском пространстве, дополняют аккумуляторной батареей с левым «+».

Обратная

Аккумуляторы обратной полярности производят европейские компании. Потому все импортные транспортные средства комплектуются батареями с токовыводящими элементами, расположенными с точностью до наоборот. При этом «+» располагается с правой стороны, а «-» – с левой.

Отличия прямой и обратной полярности

Главное отличие рассматриваемых батарей кроется в размещении клемм – «плюсовой» и «минусовой». Внешний вид устройств и их функции бывают практически одинаковыми, особенно если они изготавливаются одним брендом для одной и той же группы авто.

Мнение эксперта

Карнаух Екатерина Владимировна

Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

При этом крайне нельзя ставить на автомобиль, рассчитанный на батареи прямой полярности, аккумуляторы, в которых клеммы располагаются иначе. Если полярность будет нарушена, электроника в машине функционировать не будет или вообще выйдет из строя. Помимо этого, конструкция множества автомобилей не дает возможности корректно подключить батареи, которые не подходят по полярности.

При выборе аккумулятора стоит учитывать страну, к которой относится производитель авто. Если это Россия или Япония, с высокой долей вероятности потребуется аккумулятор прямой полярности. Если речь идет о США или Германии, потребуется задействовать устройства с клеммами, которые имеют обратное расположение.

Многих людей интересует, как можно определить полярность аккумуляторной батареи без маркировки. Клеммы источника энергии часто обозначают как «+» и «-». По размещению плюсовой клеммы по отношению к корпусу несложно определить тип устройства. Иногда на корпусе нет такой маркировки, но встречаются цифры «0» и «1».

Согласно общепринятым правилам, цифре «1» соответствует прямая полярность, а «0» –обратная. Если маркировка вообще отсутствует, рекомендуется воспользоваться такими советами:

Взять штангенциркуль и измерить диаметр каждый клеммы. При этом важно учитывать, что плюсовая клемма всегда чуть толще по сравнению с минусовой.
После определения, какой из выводов тока отвечает плюсовой маркировке, стоит уточнить его расположение относительно корпуса. К примеру, удалось установить, что правая клемма является плюсовой. Это означает, что аккумулятор имеет обратную полярность.
К каждой неопознанной клемме стоит привязать тонкую медную проволоку. Затем необходимо взять некрепкий раствор лимонной кислоты, налить в 2 емкости и погрузить туда проволочные концы. Емкость, в которой начнется реакция в виде образования пузырьков, укажет на токовывод, соответствующий маркировке «-». Таким образом, удастся установить, что другой вывод является плюсовым. Его расположение поможет точно определить тип батареи.

Вместо раствора лимонной кислоты допустимо использовать сырой картофель. Тут ситуация будет обратной. Реакция начнется для проволоки, которая соединяется с плюсовой клеммой. При этом на поверхности корнеплода появится зеленоватое пятно. Таким образом удастся определить тип аккумуляторной батареи.

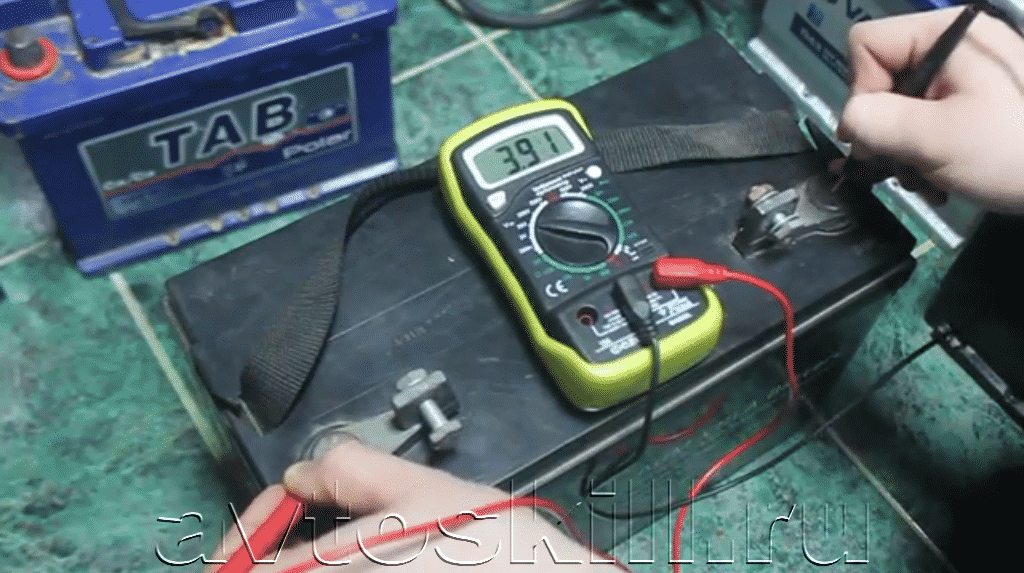

Еще один способ подразумевает использование мультиметра. Он позволяет определить напряжение на немаркированных выводах приспособления. При этом нужно одновременно коснуться щупами прибора токовыводящих стержней АКБ и обратить внимание на показания. Если значение является положительным, это значит, что красный проводник соединяется с плюсовой клеммой. Если показатель является отрицательным, с плюсовым токовыводом соединяется черный провод. Отталкиваясь от расположения плюсового стержня, удается определить полярность прибора.

Путать полярности строго запрещено. Дело в том, что ниша, отведенная под аккумуляторную батарею в отсеке двигателя, имеет не только конкретный номер, но и расположение. Это означает, что расположить там оборудование удастся лишь одним способом.

Помимо этого, токопроводы, которые служат для соединения с клеммами, тоже обладают установленным размером. Если по ошибке был куплен аккумулятор прямой полярности вместо нужной обратной, установить его правильно не получится. Если перепутать клеммы местами, при запуске двигателя выйдет из строя электроника и подключенные к бортовой сети приборы.

При неработающем двигателе нельзя удастся эксплуатировать только включенные в сеть устройства. Аккумулятор с нарушенной полярностью способен вызвать короткое замыкание. Оно, в свою очередь, может спровоцировать возгорание транспортного средства.

Выводы

Прямая и обратная типы полярности отличаются расположением токовыводящих элементов на батарее. Этот показатель имеет большое значение. Потому важно уметь его отличать при выборе аккумуляторной батареи для авто.

Как понять прямая и обратная полярность аккумулятора

Главная » Разное » Как понять прямая и обратная полярность аккумулятора

Как определить полярность аккумулятора: прямая или обратная?

Главная » Аккумуляторы » Добавить в закладки

Аккумуляторные батареи современных автомобилей рассчитаны на напряжение бортовой сети 12 Вольт, в электрической цепи протекает постоянный ток. У АКБ имеются две клеммы – минус и плюс, минусовой провод соединяется с массой, которой является металлический кузов авто. Но аккумуляторные клеммы располагаются на корпусе АКБ по-разному: бывает полярность аккумулятора прямая или обратная. Если перепутать провода, может выйти из строя электрооборудование, поэтому перед установкой новой батареи необходимо разобраться в клеммах, правильно определить плюс и минус на них.

Как определить полярность аккумулятора

АКБ бывают с прямой и обратной полярностью, прямополярная батарея применяется в европейских странах и в России. Аккумуляторы с обратной полярностью производятся в Азии, в частности, в Японии. Определить полярность просто – если повернуть батарею клеммами к себе, и справа будет «–», а слева «+», то эта АКБ считается прямополярной.

На азиатских АКБ наоборот – если глядеть на корпус батареи сверху, «минус» будет находиться слева, а «плюс» – справа.

Прямополярные аккумуляторы ставятся на всех автомобилях российского производства, также они применяются на европейских машинах, на многих «североамериканцах». На корпусе такой АКБ плюсовая клемма всегда толще минусовой, и установить батарею на машину неправильно не так просто, так можно сделать только по невнимательности или по неопытности.

«Прямой» аккумулятор в основном крупнее азиатского, японцы часто делают миниатюрные аккумуляторные батареи. Также и клеммные выводы у этих двух типов батарей разные, на прямополярных АКБ они толще. Толщина клемм у аккумуляторов следующая:

на батареях с прямой полярностью «минус» – 17,9 мм, «плюс» – 19,5 мм;
на обратнополярных АКБ «минус» – 11,1 мм, «плюс» – 12,7 мм.

Еще знаки «+» и «–» пробиваются на самих клеммах или на пластмассовом корпусе рядом с ними, на новом аккумуляторе надевается наклеммные колпачки:

плюсовой – красного цвета;
массовый – синего.

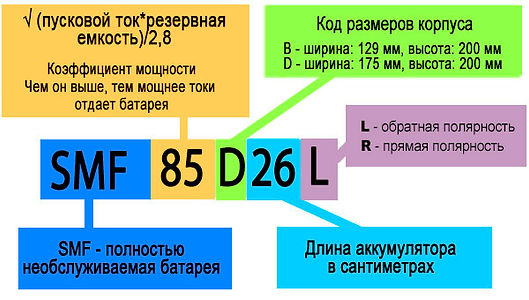

Клеммные провода на конце могут иметь защитные колпачки соответствующих цветов. Также разница полярности определяется английскими буквами «L» и «R»:

L – обратная;
R – прямая полярность.

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

перестанут показывать приборы на панели, погаснет приборная подсветка;
перегорит диодный мост или реле напряжения в генераторе;
выйти из строя блок управления двигателем;
сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

не хватает длины плюсового провода, его приходится сильно натягивать;
плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Как правильно купить аккумулятор

Покупая аккумуляторную батарею в магазине или на авторынке, автовладельцу необходимо подбирать ее по основным параметрам:

размерам;
полярности;
емкости;
пусковому току.

Если АКБ будет слишком больших размеров, ее нельзя будет закрепить на аккумуляторной площадке, и нужно знать, что у незакрепленной аккумуляторной батареи из-за вибрации достаточно быстро осыпаются пластины. Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов. Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

Не стоит покупать АКБ уменьшенной емкости, для стандартного легкового авто без кондиционера и другого дополнительного электрооборудования аккумулятор должен быть не менее 55 Ампер-часов. Если в электрической схеме много потребителей, можно приобрести батарею и на 60 А·ч.

При покупке новой аккумуляторной батареи нужно стараться приобрести АКБ с максимальным пусковым током. Вреда двигателю от такой батареи не будет, зато стартер сможет прокрутить мотор в морозную погоду без проблем. Еще не будет лишним взять с собой вольтметр (мультиметр) и проверить напряжение на клеммах аккумулятора – у нормально заряженной батареи оно должно быть около 12, 5 Вольт.

Американские аккумуляторы

Североамериканские аккумуляторы бывают в оригинальном исполнении, они отличаются от стандартных батарей расположением клеммных выводов, размерами. Есть АКБ, которые имеют по четыре клеммы (две сбоку и две сверху), существуют аккумуляторы, где присутствуют только боковые клеммы, а сверху у них выводов нет.

(1 оценок, среднее: 5,00 из 5) Загрузка…

Полярность аккумулятора

Главная > Теория > Полярность аккумулятора

Полярность АКБ – это то, как расположены внешние токовыводящие элементы (токовыводы), находящиеся на корпусе аккумулятора. Наиболее распространенные схемы их расположения – прямая и обратная, но все же имеются и другие способы, однако, они практически не используются. Если говорить просто, то полярность – это то, как расположены клеммы. Плюсовая – может находиться как слева, так и справа, в чем и заключается разница. В этой статье рассмотрим, как определить полярность аккумулятора.

Разница между прямой и обратной полярностью

Нынешние аккумуляторные батареи, устанавливаемые в автомобилях, имеют две клеммы на корпусе: плюс и минус. Около них имеется арифметическое обозначение: «+» и «-». Отталкиваясь от требований международного стандарта, обозначения должны быть рифлеными, что позволяет точно определить полярность, если на улице темно.

Чем различаются противоположности

Обратите внимание! Как правило, чтобы узнать полярность, следует обратить внимание на табличку или наклейку на самом АКБ – она будет спереди. Если какие-либо таблички отсутствуют, АКБ чаще всего установлен клеммами вперед.

Когда «+» справа, а «-» – слева, такую полярность называют обратной. Если наоборот, это прямая, чаще всего встречающаяся на территории России. Сами клеммы могут быть расположены внутри корпуса АКБ или выполнены выступающими над ее верхней крышкой. Современные аккумуляторы имеют различный диаметр клемм: положительная – более толстая, по сравнению с отрицательной.

Прежде чем приобретать аккумулятор для авто, необходимо ознакомиться с параметрами места, куда он будет устанавливаться:

Размеры области, куда будет вставляться АКБ;
Каким методом осуществляется крепеж;
Как подключается прямая и обратная полярность;
Какого размера клеммы;
Где расположен газоотвод.

Чтобы облегчить выбор, многие изготовители предлагают покупателям пользоваться автоматизированным онлайн-каталогом, изучив который, безошибочно определяется необходимый АКБ. Изготовители выпускают аккумуляторы как с прямой, так и с обратной контрастностью.

Существуют автомобили, где размеры выводов клемм позволяют подключать аккумуляторы любой полярности. Такие универсальные модели пользуются популярностью, но есть вероятность, что полярность все же будет установлена неправильно (переполюсовка).

Если перепутать полярность

Индикатор заряда аккумулятора

Немало автолюбителей, снимая АКБ для подзарядки, подключают его потом неправильно, то есть путают плюс с минусом. Если провода в контактах ошибочно соединены, аккумулятор начинает сильно искрить, что может привести к перегоранию любых элементов электросхем авто. Машины, выпускаемые сейчас, как правило, имеют защиту от этого: если происходит короткое замыкание, автоматически выбиваются предохранители.

Устанавливать клеммы нужно внимательно

Если все же водитель установил обратную полярность, вместо прямой, или наоборот, может случиться следующее:

На приборной панели исчезнут значения и подсветка;
Перегорит диодный мост или реле напряжения;
Выход из строя блока управления двигателем;
Сгорит силовой предохранитель.

Как правило, серьезным повреждениям подвергаются азиатские автомобили – они не терпят, если неправильно была подключена батарея.

Стоит отметить, что перепутать контрастность не так просто, ведь:

Плюсовой провод недостаточно длинный, и его придется сильно натягивать;
Толстая плюсовая клемма не дает зафиксировать массовый провод.

Если перепутать полярность на аккумуляторе, происходит короткое замыкание. Это связано с тем, что водитель, как правило, не может в случае ошибки качественно зафиксировать провода на клеммах. В момент контакта получается сильное искрение, а сами клеммы имеют неподходящие размеры.

Определение полярности АКБ без маркировки

Бывает, что нужно узнать, какой полярности аккумулятор, но на его корпусе нет каких-либо обозначений. В этом случае существуют другие способы определения:

Размер клемм. Если снаружи корпуса не видно ни плюса, ни минуса, обратить внимание следует на диаметр клемм: плюс, по сравнению с минусом, более толстый. При необходимости последовательно к клеммам АКБ подключается минус (положительная должна быть изолирована). На минус клемма легко наденется, а на плюс будет заходить с трудом. Все же данный метод не гарантирует стопроцентный успех;
Мультиметр. Этот способ является более надежным. Для этого прибор переключается в режим, который измеряет постоянные напряжения U (предел – 20 В). После этого черный щуп устройства подключают к предполагаемому минусу на АКБ. Щуп красного цвета подключается к второй клемме. В случае положительных показаний на табло мультиметра (порядка 12 В) становится ясно, что черный щуп подсоединен к минусу, а красный – к плюсу. Если неправильно подключить, то на табло устройства будет выведено «-12 В»;
Налет на клеммах. Это косвенный способ, позволяющий узнать, АКБ имеет обратную полярность или прямую. Работает на «подгулявших» аккумуляторах. Здесь положительная клемма будет отличаться внешним видом – это повышенное оксидное загрязнение (белого или зеленого оттенка).

На заметку. Прежде чем подключать АКБ, необходимо узнать полярность любым из вышеперечисленных способов.

Видео

Полярность аккумулятора

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Что такое прямая и обратная полярность аккумулятора

31 Января, 2017 / Статьи Данная статья написана в помощь новичкам, которые еще плохо разбираются в автомобилях и тем более в их электрических элементах. Дело в том. Что купив аккумуляторную батарею с неправильной полярностью, и невнимательно подсоединив клеммы, можно спалить большую часть электроники с главными «мозгами», или послужить начавшемуся пожару. Поэтому, всем начинающим автовладельцам будет полезно изучить данную информацию. И не потратить зря свои деньги при покупке нового аккумулятора, и не стать причиной возгорания.

Что такое полярность на аккумуляторной батареи

Полярность на аккумуляторе — это расположение клемм аккумулятора относительно друг друга. На сегодняшний день, большинство аккумуляторов выпускаются в одинаковом формате всеми производителями. Но из-за разницы в развитии автомобилестроения, сейчас одинаково пользуются спросом аккумуляторы с прямой и обратной полярностью. Стоит отметить, что различные автопроизводители и производители аккумуляторов пытались создать новые стандарты, но они не получили большого развития и перестали выпускаться. Так что, выбор остался только между батареями с клеммами, поменянными местами. То есть, на одних автомобилях устанавливается аккумулятор на которой плюсовая клемма находится справа, на другие устанавливается аккумулятор с плюсовой клеммой находящейся слева. Именно так различаются современные стандарты.

Прямая полярность аккумулятора

Аккумуляторная батарея с прямой полярностью — это разработка отечественного автопрома. Поэтому, в большинстве случаев устанавливается именно на отечественных автомобилях. Такие батареи установлены на моделях от ВАЗ 2101 до Lada Vesta. Распознать его очень просто. Если поставить аккумулятор этикеткой к себе и посмотреть на полюса клемм, то плюсовая должна находиться по левую руку. Для большего понимания можно посмотреть на схему такого аккумулятора.

Обратная полярность аккумулятора

Обратная полярность батареи используется на зарубежных автомобилях (тоже есть исключения, но большинство). В ней отличается расположение клемм на противоположное. То есть. Если поставить аккумулятор этикеткой к себе, то плюсовая клемма окажется по правую руку.

Отличия аккумуляторных батарей

Тут находится самая главная загвоздка, дело в том, что аккумуляторы ничем не отличаются, кроме расположения плюсовых и минусовых клемм. Корпус, цвет, этикетка, банки и емкость полностью совпадают, а вот клеммы различаются. Поэтому, перед тем как приобретать новый аккумулятор, стоит внимательно изучить свой и затем отправляться за покупкой.

Не стоит надеяться, что Вы опытный водитель и не перепутаете. Не только новички совершают такие ошибки. Даже опытный водитель способен перепутать тип аккумулятора и купить ненужный, если будет делать покупку спонтанно или спешить.

Если Вы не уверенны в том, какой аккумулятор нужен для вашего автомобиля, то стоит поинтересоваться у консультанта. Обычно в специализированных магазинах присутствуют каталоги автомобилей, в которых указан тип полярности. В таком случае, вы исключите возможность ошибки и приобретете правильную деталь.

Можно ли устанавливать аккумулятор другой полярности

Прежде всего, стоит опять предупредить, что короткое замыкание или перепутанные полюса, могут привести к серьезным поломкам электроники автомобиля и даже к пожару. Так что, необходимо относится к замене батареи очень аккуратно, во избежания различных неприятностей.

Но в том случае, если Вы уже приобрели аккумулятор не той полярности, или он достался в подарок, или по скидке, тогда есть два варианта развития ситуации.

Первый вариант — это удачный. Вам повезло и провода в автомобиле свободно дотягиваются до нужных клемм. Тогда ничего делать не нужно, а просто затягиваем контакты на правильных полюсах и пользуемся аккумулятором. Во втором случае, который встречается очень часто. Провода в автомобиле строго рассчитаны под аккумуляторы с определенной полярностью, и запаса по длине не имеют. Поэтому, будет необходимо приобрести на автомобильном рынке более длинные провода, возможно предназначенные для другого автомобиля и переставить все контакты с родных, это позволит нарастить длину самым правильным способом. Также, можно нарастить куском провода или использовать то, что попадется под руку. Но тогда появляется шанс неправильного подбора сечения провода или плохого контакта, что приведет к быстрой разрядке аккумулятора и перегревы проводов, а возможно и к короткому замыканию (если оплетка провода сильно оплавится) или к возгоранию.

Вывод

На самом деле, в правильном выборе полярности аккумулятора нет ничего сложного, но стоит приложить минимум внимания, для избежания будущих трудностей. Ведь проще снять старый аккумулятор и поставить новый, чем переделывать провода рассчитанные под большую силу тока.

Элемент 224267 не найден.

Другие материалы на эту тему:

© 2007-2018 Продажа автомобилей, автоновости, каталог авто с ценами. Сетевое издание «CarsWeek» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) 25 апреля 2017 года. Свидетельство о регистрации ЭЛ № ФС77-69477. Учредитель: Богачков Сергей Григорьевич. Главный редактор: С. Г. Богачков. Электронная почта редакции: [email protected] Телефон редакции: +7-915-979-14-25. Использование материалов сайта разрешается только с установкой активной гиперссылки на CarsWeek.ru. 16+

Смотрите также

Не работает сигнализация в машине причины
Сколько лошадиных сил
Фав бестурн в50
Провода вв своими руками
Какой кроссовер выбрать совет экспертов в 2019 году
В чем обвиняют давидыча
Движение по круговому движению
Светодиодная балка в решетку радиатора
Срок службы лямбда зонда
Первый в мире автомобиль
Лифан новый универсал

как определить, разница с прямой

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Содержание статьи:

1 Разновидности полярности
- 1.1 Узнай время зарядки своего аккумулятора
2 Разница между прямой и обратной полярностью
3 Возможные проблемы
4 Заключение

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

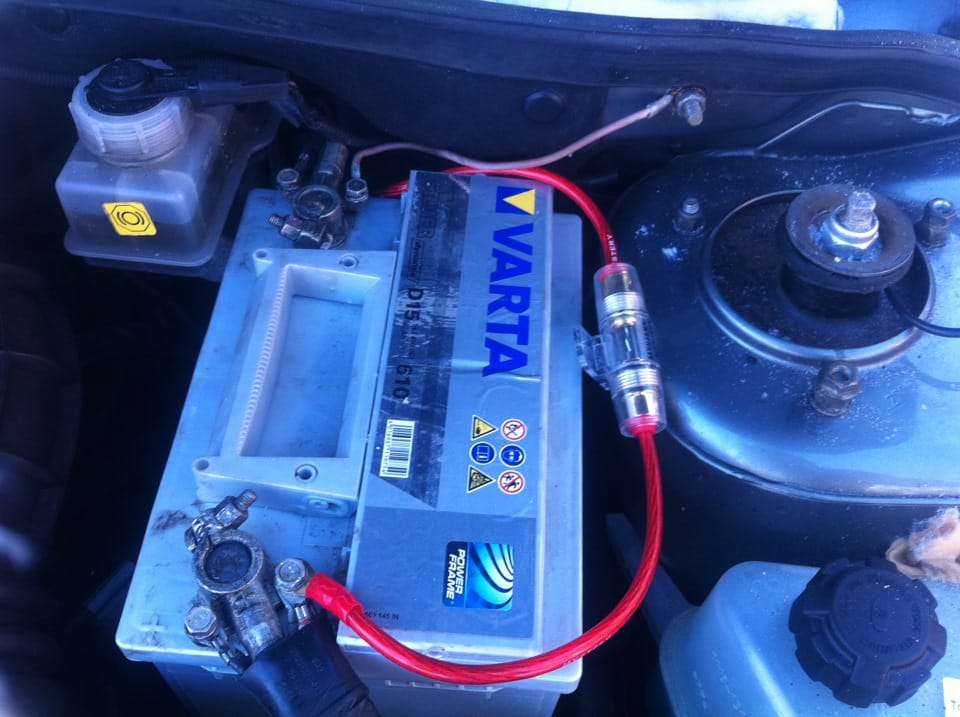

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

Что такое прямой и обратный аккумулятор.

Разница между прямой и обратной полярностью. Какие будут последствия, если перепутал клеммы

Многие автомобилисты знают, что может произойти в случае путаницы с аккумуляторными клеммами. Да, это случается не специально, а по причине недостаточного опыта. В автомобилях отечественного производства и многих иномарках полярность аккумулятора различается. Автомобилисты-аматоры, зачастую не знают о таком термине и о существовании каких-либо различий между видами полярности. Данная статья поможет разобраться в указанной теме и ответит на вопросы касательно полярности аккумуляторов.

Что такое полярность аккумулятора?

Понятие полярности подразумевает под собой расположение внешних клемм аккумулятора, которые ещё называют токовыводами, на крышке АКБ или её лицевой стороне. Принято выделять две самые распространённые схемы полярности – прямую и обратную. Проще говоря, в одной схеме минусовая клемма находится слева, в другой — справа.

Важно! Для тех, кто собирается переезжать за границу и обосновываться там, заметим, что существуют также и весьма непривычные расположения внешних аккумуляторных клемм, на что стоит обратить внимание еще в начале эксплуатации транспортного средства.

Какие полярности АКБ бывают?

У вас приблизительно уже должно складываться понятие полярности и её видов. Но как определить, заглянув под капот, какая полярность у вашей АКБ, прямая или обратная? Аккумуляторные батареи с прямой полярностью устанавливаются на большинство отечественных автомобилей. Но что такое прямая полярность аккумулятора и каким образом она определяется? На самом деле всё предельно просто. Возьмите АКБ, разверните её к себе лицевой стороной. У вас перед глазами должна оказаться этикетка, а клеммы снизу. Если клемма положительного заряда будет слева, а отрицательного, соответственно, справа, тогда у него прямая полярность. Вот и вся схема. АКБ такого типа стоят на большинстве автомобилей отечественного производства.

Обратная полярность – это разработка европейских инженеров. На 90% европейских автомобилей ставится аккумулятор с обратной полярностью. Она отличается от прямой только развёрнутым расположением клемм. Для её определения проделайте те же манипуляции, что и с прямой. Только теперь минусовой токовывод будет находится слева, а плюсовой – справа. Такие АКБ стоят практически на всех автомобилях европейского производства. Исключения встречаются, но они весьма редкие.

Интересный факт! Европейские аккумуляторы отличаются от азиатских не только габаритами, формой, расположением клемм, а ещё и их диаметром. Стандарты Европы: плюсовая клемма — 19,5 мм, минусовая — 17,9 мм. В Азии они меньше: плюс — 12,7 мм, минус — 11,1 мм.

Как ещё можно определить прямую и обратную полярность АКБ автомобиля? Если не брать в расчёт полюса, то «на глаз» их различить практически невозможно. У таких аккумуляторов внешние различия отсутствуют. Корпус, банки и их количество, сила тока, даже этикетка, всё идентично. Конечно, присутствуют ещё такие условные цифровые обозначения, как «0» и «1».

Как узнать, полярность 0 — это прямая или обратная? Запутать себя разнополярными аккумуляторами очень просто, так как можно приобрести АКБ с неподходящим расположением токовыводов. Прямая полярность – это единица, обратная – это ноль. Конечно для таких случаев можно купить переходник с прямой полярности на обратную, но это тоже не выход, поскольку это не совсем удобно. Даже опытные водители, совершив спонтанный выбор, попадаются в сети случая.

Важно! Если ваших знаний недостаточно, обратитесь к консультанту магазина автозапчастей и попросите подобрать аккумулятор для вашего автомобиля. У продавцов должны быть каталоги АКБ с деталным описанием каждой. Это наиболее оптимальный вариант.

Можно ли установить аккумулятор другой полярности?

Это достаточно частый вопрос водителей, имеющих недостаточный опыт. Порой новички не только покупают первый понравившийся аккумулятор, но ещё и сразу устанавливают его на автомобиль. Везёт тем, кто «попал пальцем в небо», но в других случаях придётся худо.

Если в свой автомобиль подключить аккумулятор не той полярности, может сгореть вся электроника вместе с мозговым центром или даже произойти пожар. Поэтому необходимо элементарно провести сравнение со старой батареей и запомнить расположение полюсов. Если же вы определили это после того как вышли из магазина, ничего страшного, вам должны заменить АКБ, главное не спешить с подключением этого аккумулятора.

Но может случиться и так, что об ошибке вы узнали только после установки, когда клеммы ободрались и замкнули, а в магазине вам отказались менять батарею, аргументируя это тем, что это не гарантийный случай. Как поступать?Постарайтесь продать такую АКБ. Поясните причину продажи и далее будьте внимательнее. Если никто не покупает, что уже поделать, всё равно придётся брать новый «правильный» аккумулятор.

Интересный факт! Все аккумуляторные батареи до середины прошлого века имели напряжение только в пределах 6 Вольт.

Подписывайтесь на наши ленты в

Во всех статьях и обзорах, связанных со сваркой, присутствует электрическая тема. Хоть аппараты, хоть электроды, хоть виды швов – в любом сварочном вопросе упоминается и уточняется вид тока. Где-то он постоянный, где-то переменный, а еще у него есть два варианта – прямая и обратная полярность при сварке.

Пора разобраться, что к чему, чтобы правильно выбирать материалы, аппараты, электроды и методы сварки. Знание нюансов об электричестве в сварке помогут вам быстро и правильно настроить инвертор, от чего качество сварочных швов зависит в большой степени.

Конечно, можно всю жизнь проработать на своем инверторном аппарате, в котором по умолчанию постоянный ток настроен на прямую полярность: у вас нет никаких хлопот или проблем с перестройками сварочного электричества.

Эта чудесная идиллия возможна лишь при условии, что вид работ у вас один и тот же, вы не меняетесь, всех возможностей своего аппарата так и не знаете, и вообще зачем про электричество, все и так хорошо, не надо усложнять…

Не надо, так не надо, но вот если вам понадобится варить, например, качественную высоколегированную сталь, то ваша идиллия сразу же нарушится: качественного шва со старыми электрическими настройками у вас не получится. Вам придется разбираться с понятием обратной или прямой полярности при сварке, в чем мы прямо сейчас вам поможем.

Во-первых, работа на инверторном аппарате подразумевает постоянный ток. А он, в свою очередь, подразумевает два гнезда для подключения плюсовой и минусовой клемм. Давайте запоминать полярность при сварке инвертором по подключению электрода, так легче. Если электрод подключен к минусовому гнезду, то это прямая полярность при сварке. Если к плюсовому – она обратная.

Прямая и обратная полярность.

В принципе при прямом варианте электрод, который подключен к отрицательной клемме, сам становится катодом. А анодом становится наша металлическая заготовка. При обратном варианте электрод начинает работать анодом, потому что он подключен к плюсовому полюсу. Ну а заготовка, соответственно, превращается в катод.

В обоих случаях образуются анодные и катодные пятна. Анодное облако – погорячее, причем значительно: разница в температурах анодной и катодной областей доходит до 800°С.

Не упустим из внимания важную деталь: если мы говорим о двух вариантах – прямом и обратном, это всегда имеет отношение только к постоянному току. Дело в том, что при переменном токе полярность сама меняется с прямой на обратную с высокой частотой.

Еще раз: переключение прямой и обратной полярностей имеет смысл и возможно только при постоянном токе, это сварка постоянным током. При переменном токе в таком переключении нет ни смысла, ни возможности. Друзья, это физика.

Прямая полярность

По своей сути ток представляет собой движение заряженных частиц – электронов. Они двигаются от отрицательного полюса к положительному – это классика. Вот и у нас в процессе сварки электроны двигаются в направлении к металлической заготовке от электрода. Поэтому происходит нагрев металла. Электрод остается холодным.

Итак, электрод подключен к минусу, металлическая заготовка – к плюсу. Это классическая полярность при сварке инвертором. На стороне плюса распространяет свое тепло чудесное анодное облако.

Прямое подключение постоянного тока имеет некоторые особенности, которые необходимо учитывать в обязательном порядке:

при прямом подключении получается стабильная и ровная дуга со всеми вытекающими последствиями в виде швов высокого качества;
сварочный шов отличается узостью и глубиной;
ни в коем случае не применяется, если на электродах указано, что они предназначены для технологии переменного тока;
с некоторыми металлами при работе в инертных газах повышается коэффициент наплавки;
состав металла в шве при прямой полярности имеет особенности: в нем практически нет углерода, зато присутствуют кремний и марганец;
довольно высокая степень разбрызгивания металла;
быстрая плавка расходника с его частой заменой.

Обратная полярность

Мы помним, что при обратной полярности при сварке постоянным током плюсовое анодное теплое пятно находится на электроде, Таким образом мы исключаем дополнительный нагрев металла, к которому подведена минусовая клемма. Основным видом сварки при обратном подключении является электродуговая с флюсом и метод в среде защитных газов, в частности – в аргоне.

Главными металлами «потребителями» обратного подключения являются высоколегированные стали и тонкие заготовки из любого металла: здесь имеет значение тонкость края, которую легко прожечь при малейшем перегреве. Так что работы при обратном подключении можно назвать вполне себе деликатными. А там, где деликатность, там особенности исполнения и профессиональные советы.

Вот какие технологические особенности использования обратной полярности нужно принять во внимание:

шов при обратном подключении шире и меньшей глубины, чем при прямой;
великолепно справляется с соединением тонких и средней толщины кромок металлических заготовок;
сварочная дуга не такая стабильная, как при прямой полярности, если напряжение низкой силы, дуга начинает скакать и прерываться;
если вы варите высоколегированную сталь, то кроме обратного подключения нужно соблюдать дополнительные требования по рабочему циклу и температурному режиму остывания стальных заготовок;
ни в коем случае не варить с электродами, чувствительными к перегреву;
дополнительное снижение температуры на заготовке можно через снижение потенциала напряжения;
то, что дуга не очень стабильна, можно использовать во благо: очень тонкие края лучше варить прерывистым швов – прерывая дугу;
если в сварке на постоянном токе обратной полярности вы делаете шов встык, зазор между поверхностями должен быть минимальным, если же шов внахлест, поверхности приживать друг к другу герметично. Иначе вы получите прожог;
отбортовка краев свариваемых поверхностей отлично поможет для снижения риска прожога.

Как выбрать правильную полярность

Понятно, что при сварке инвертором допускаются прямая и обратная полярность. По умолчанию эти аппараты обычно настроены на прямое подключение.

Но если вы работаете с разными металлами и металлическими заготовками разной толщины, вам придется самостоятельно настраивать параметры сварочного тока и, в частности, полярность. Это нетрудно, поехали.

Все дело в перемещении теплого анодного пятна, то есть концентрации нагрева. При прямой полярности плюс идет на металлическую заготовку, как раз она и разогревается. Именно от данного фактора зависит выбор варианта подключения при работе с разными заготовками из разных металлов. Все логично и просто, вот критерии решений по поводу подключения постоянного сварочного тока:

Толщина края металлической заготовки

Постоянный и переменный ток сварки.

Толстые края поверхностей? Конечно же сварка током прямой полярности! Дополнительная концентрация тепла в местах плавки в толстых деталях будет способствовать глубокой проверке и, следовательно, получению качественного прочного шва. Если же края свариваемых поверхностей тонкие, то рассуждать, а затем действовать нужно совсем наоборот.

Тонкие края важно не перегреть, чтобы не допустить прожога. Так что отправляем теплое анодное пятно от греха подальше на другую сторону – к электроду. Так что тонкие детали варим при обратном подключении.

Вид металла

Здесь нам поможет перемещение теплового анодного пятна: каким металлам оно не повредит, а, наоборот, поможет? Правильнее всего будет внимательно читать инструкции по электрической настройке сварочного аппарат, которые сопровождают любой современный сплав.

Но уже сейчас можно запомнить факт, что алюминий вместе со сплавами тепло только приветствуют, оно помогает снизить количество образующихся окислов во время процесса. Так что сварка алюминия постоянным током проводится только при прямом подключении. Официально это будет называться сваркой алюминия постоянным током в среде аргона.

А вот сталь, чугун с различными стальными сплавами требуют обратного подключения постоянного сварочного тока: никакого дополнительного тепла им не нужно из-за риска образования тугоплавких соединений.

Цветные металлы, как алюминий, варятся неплавящимися вольфрамовыми электродами только при прямом подключении без каких-либо исключений.

Вид электрода

Вы ведь знаете, что современные электроды подразделяются по огромному количеству критериев, они производятся в невероятном разнообразии. Электрические параметры также входит в описание каждого вида электрода. Читать инструкции самым внимательным образом еще никому не помешало.

Но здесь мы вполне можем рассуждать логически, чтобы выбирать правильную полярность для каждого вида электрода. Выбор зависит от того же – теплого анодного пятна, то есть температурного режима. А такие режимы у электродов зависят от типа флюса и многих других факторов.

А что делать, если в инструкции к металлу или сплаву требуется одни электрические параметры, а у выбранного электрода требуются совсем другие настройки сварочного тока? Такое бывает, ответ в этом случае только один: пробуйте и ищите оптимальный вариант опытным путем.

Силу тока, рабочие циклы, подключение к полюсам – все придется настраивать вручную. Но ведь голова нам дана, чтобы думать, верно?

Покупка деталей или различного оборудования для автомобиля накладывает на автовладельца определенные обязательства. Важно грамотно отнестись к такому вопросу, особенно если он касается электрической части машины. Отправляясь в магазин, стоит заранее уточнить, какая полярность аккумулятора – прямая или обратная. Ошибка в выборе может стоить в последующем достаточно дорого.

Отправляясь за новой батареей, обычно автомобилистов интересуют несколько главных параметров изделия:

емкость;
напряжение;
габариты.

О том, что такое прямая и обратная полярность аккумулятора, они могут задуматься, лишь пытаясь использовать неверно подобранный товар. Хотя визуально такое отличие незнающему человеку не бросается в глаза.

Разбираясь, что значит полярность АКБ прямая или обратная, нужно учитывать, что подобное явление не относится к физико-химическим параметрам, а лежит в плоскости конструкционной разницы.

Внутри большинство стандартных батарей состоит из нескольких небольших аккумуляторов, разделенных специальными преградами. Обычно модулей 6 штук в 12-вольтовом изделии. В каждом из них присутствуют положительные и отрицательные пластины, а при нормальных условиях все модули выдают напряжение около 2-2,2 В, и все они между собой последовательно соединены. Все они располагаются в заданной последовательности относительно передней стенки готового изделия.

Действующие стандарты

Устанавливаемые в легковушки батареи с наружной стороны оснащены парой внешних клемм, которые принято называть «плюсовой» и «минусовой». Традиционно их маркируют математическими символами «+» и «-». Необходимо учитывать, что по международной классификации обозначения выполнены исключительно рельефным способом (выпуклостью/вогнутостью). Таким образом, их можно будет разобрать в любых условиях, включая ночное время.

Уточняя, обратная полярность аккумулятора, что это такое, стоит учитывать положение клем по отношению к автомобилисту. Предварительно нужно установить соответствующим образом АКБ. Поворачиваем ее широкой стороной к себе так, чтобы контакты были максимально приближены к смотрящему.

Верхняя этикетка станет правильно читаемой. В подобной позиции по правую руку окажется «плюс», а по левую – «минус». Данная позиция будет обратной. Она характерна для подавляющего большинства современных европейских производителей. Открыв капот любой популярной иномарки типа BMW, Audi, Skoda или прочих, можно обнаружить именно такой тип устройства.

аккумулятор с обратной полярностью

В случае с отечественными авто водителей должен интересовать вопрос о другом, прямая полярность аккумулятора, что это такое. Это связано со спецификой наших легковушек. В них от ВАЗ 2107 и «Москвича» до «Калины» и «Весты» применяется прямой тип монтажа клемм. В некоторых источниках встречается вариант названия – «российский тип».

Существуют также и другие, менее популярные формы установки выносных контактов, при которых они располагаются, например, диагонально либо у коротких сторон АКБ. Однако, эти индивидуумы попадаются весьма редко и на совсем экзотических автомобильных марках. Наиболее частые «иностранцы» у нас – это аккумулятор с обратной полярностью.

Важно знать, что имеется конструкционное отличие между «азиатским» и «европейским» вариантом АКБ.

Традиционно в европейских батареях контакты «утоплены» ниже основной верхней плоскости. Изделия южнокорейских или японских компаний оснащаются батареями с выступающими клеммами. Они также отличаются слегка по диаметру, поэтому необходимо учитывать данный факт при зятягивании контактов, чтобы не слетали на кочках.

Проблемы с переполюсовкой

Неверно выбранные батареи способны привести к плачевным результатам. Замена полюсов на дорогой машине способна вызвать короткое замыкание. Данный факт влечет за собой выход из строя основной электроники («мозгов»), без которой авто не сдвинется с места.

Также возможен более негативный прогноз, по которому искры под капотом вызовут возгорание. Пожар в гараже способен привести к плачевным результатам.

Помогают водителю в такой ситуации, не доводя до негативного сценария, заботливые инженеры автомобиля. Они маркируют цветом провода с контактами и саамы выходы на АКБ цветами: красным + и черным -. Это должно остановить внимательного водителя. Также при установке неверного АКБ может не хватать длины проводов к соответствующим контактам. Нужно учесть, что традиционно положительная клемма имеет немного большие габариты как в азиатской версии, так и в европейской.

Важно знать, что руководствоваться для определения полярности необходимо исключительно рельефным рисунком, так как наклейки могут быть по случайности перепутаны.

Некоторые водители перекручивают батарею с неверной полярностью на 180 градусов, но делать это не стоит, даже если применять удлинители для клемм. Сечение проводов рассчитать проблематично, а также чрезмерно длинные контакты могут соприкасаться в нежелательных местах с другим оборудованием. Категорически нельзя также допускать перекрещивания проводов.

Данная статья написана в помощь новичкам, которые еще плохо разбираются в автомобилях и тем более в их электрических элементах. Дело в том. Что купив аккумуляторную батарею с неправильной полярностью, и невнимательно подсоединив клеммы, можно спалить большую часть электроники с главными «мозгами», или послужить начавшемуся пожару.

Поэтому, всем начинающим автовладельцам будет полезно изучить данную информацию. И не потратить зря свои деньги при покупке нового аккумулятора, и не стать причиной возгорания.

Что такое полярность на аккумуляторной батареи

Стоит отметить, что различные автопроизводители и производители аккумуляторов пытались создать новые стандарты, но они не получили большого развития и перестали выпускаться.

Так что, выбор остался только между батареями с клеммами, поменянными местами. То есть, на одних автомобилях устанавливается аккумулятор на которой плюсовая клемма находится справа, на другие устанавливается аккумулятор с плюсовой клеммой находящейся слева. Именно так различаются современные стандарты.

Прямая полярность аккумулятора

Распознать его очень просто. Если поставить аккумулятор этикеткой к себе и посмотреть на полюса клемм, то плюсовая должна находиться по левую руку. Для большего понимания можно посмотреть на схему такого аккумулятора.

Обратная полярность аккумулятора

Отличия аккумуляторных батарей

Можно ли устанавливать аккумулятор другой полярности

Во втором случае, который встречается очень часто. Провода в автомобиле строго рассчитаны под аккумуляторы с определенной полярностью, и запаса по длине не имеют. Поэтому, будет необходимо приобрести на автомобильном рынке более длинные провода, возможно предназначенные для другого автомобиля и переставить все контакты с родных, это позволит нарастить длину самым правильным способом. Также, можно нарастить куском провода или использовать то, что попадется под руку. Но тогда появляется шанс неправильного подбора сечения провода или плохого контакта, что приведет к быстрой разрядке аккумулятора и перегревы проводов, а возможно и к короткому замыканию (если оплетка провода сильно оплавится) или к возгоранию.

Вывод

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Видео об определении полярности аккумулятора

Полярность в дуговой сварке – прямая, обратная и переменная полярность

Дуговая сварка – это один из видов процесса сварки плавлением, при котором основные металлы сплавляются под воздействием тепла для образования коалесценции. Требуемое тепло обеспечивается электрической дугой, образованной между положительной и отрицательной клеммами электрической цепи, встроенной в источник питания. Для сварки рабочий металл выполнен одним стержнем, а электрод — другим, и таким образом во внешней цепи между ними образуется дуга. Так как электроны всегда текут от отрицательного вывода к положительному выводу любой внешней цепи, то исходя из установленного соединения возможны два случая:

Электрод подключается к отрицательной клемме источника питания; тогда как основные металлы связаны с положительным полюсом.
Неблагородные металлы соединяются с отрицательной клеммой источника питания; тогда как электрод соединен с положительной клеммой.

Однако, если источник питания обеспечивает переменный ток (AC), то оба состояния возникают одно за другим в каждом цикле. В основном источники питания для дуговой сварки могут обеспечивать постоянный или переменный ток. Некоторые современные источники питания также имеют возможность преобразования одного из другого (встроенного в преобразователь переменного тока в постоянный), поэтому эти источники могут обеспечивать питание как переменного, так и постоянного тока. Следовательно, дуговая сварка может выполняться на любой из следующих трех полярностей; однако каждый из них имеет определенные преимущества перед другими, как подробно описано в последующих разделах.

Полярность указывает направление протекания тока (другими словами – электронов) между опорными пластинами и электродом во внешней цепи. Помните, что направление потока тока считается противоположным направлению потока электронов.

Прямая полярность постоянного тока — происходит, когда электрод становится отрицательным, а опорные пластины — положительным. Таким образом, электроны текут от кончика электрода к опорным пластинам.
Постоянный ток, обратная полярность — происходит, когда электрод становится положительным, а опорные пластины — отрицательным. Таким образом, электроны текут от базовых пластин к электроду.
Полярность переменного тока — если источник питания обеспечивает переменный ток, то указанные выше два случая будут происходить один за другим в каждом цикле. В одной половине цикла электрод будет отрицательным (поэтому опорные пластины будут положительными), а в следующей половине электрод будет положительным (поэтому опорная пластина будет отрицательной). Количество циклов в секунду зависит от частоты питания. Например, при частоте питания 60 Гц каждую секунду происходит 60 циклов.

При питании постоянным током (DC), когда электрод соединен с положительной клеммой, а базовые пластины — с отрицательной клеммой, это называется электродом постоянного тока с положительной полярностью (DCEP) или обратной полярностью постоянного тока (DCRP). Таким образом, электроны освобождаются от базовой пластины и текут к электроду через внешнюю цепь. Непрерывный поток лавины электронов в небольшом проходе производит дугу (источник тепла).

Электроны, испускаемые базовыми пластинами (отрицательная полярность), ускоряются из-за наличия разности потенциалов и могут ударяться об электрод (положительная полярность) с очень высокой скоростью. При ударе кинетическая энергия электронов преобразуется в тепловую энергию, что в конечном итоге приводит к сильному выделению тепла вблизи кончика электрода. По эмпирическому правилу считается, что две трети (66%) всего тепла дуги выделяется на электроде; тогда как только одна треть (33%) тепла выделяется на опорной плите. В результате происходит быстрое расплавление электрода и увеличение скорости наплавки металла (только для расходуемых электродов). С другой стороны, базовые пластины не плавятся должным образом из-за отсутствия достаточного количества тепла, и, таким образом, возникают различные дефекты, такие как недостаточное проплавление, отсутствие проплавления, высокое армирование и т. д. Однако поток электронов из базовой пластины удаляет масло, покрытие , оксидный слой или частицы пыли, присутствующие на поверхности базовой пластины (так называемое действие по очистке от оксидов).

Подробнее: Постоянный ток обратной полярности (DCRP) при дуговой сварке.

Преимущества полярности DCEP при дуговой сварке

Лучшее очищающее действие дуги, что снижает вероятность дефектов включения.
Высокая скорость наплавки расходуемого электрода, что ускоряет сварку.
Лучшая производительность при сварке тонких листов. Снижает уровень деформации, остаточное напряжение, полную резку и т. д.
Подходит для соединения металлов с низкой температурой плавления, таких как медь и алюминий.

Недостатки полярности DCEP при дуговой сварке

Меньший срок службы неплавящихся электродов.
Более высокий уровень усиления, если скорость не отрегулирована должным образом.
Недостаточное плавление и неполное проплавление.
Не может правильно сплавить толстые пластины или металлы с высокой температурой плавления.

В отличие от DCEP, когда электрод соединен с отрицательной клеммой, а базовые пластины с положительной клеммой, это называется отрицательным электродом постоянного тока (DCEN) или прямой полярностью постоянного тока (DCSP). Таким образом, электроны текут от электрода к опорным пластинам. Следовательно, на опорной пластине выделяется больше тепла, чем на электроде, поэтому скорость осаждения металла снижается. Также устраняют различные дефекты, вызванные непроваром основного металла. Но DCEN не обладает очищающим действием, поэтому могут возникнуть дефекты включения, если опорные плиты не будут должным образом очищены перед сваркой. Плюсы и минусы полярности DCEN обсуждаются ниже.

Подробнее: Постоянный ток прямой полярности (DCSP) при дуговой сварке.
Подробнее: Разница между DCEN и DCEP при дуговой сварке.

Преимущества полярности DCEN при дуговой сварке

Может быть достигнуто достаточное плавление основных металлов и, следовательно, надлежащий провар.
Меньшая вероятность включения вольфрама (при сварке ВИГ), а также низкое армирование.
Лучший выбор для сварки металлов с высокой температурой плавления, таких как титан, нержавеющая сталь и т. д.
Толстые листы также можно правильно соединять.

Недостатки полярности DCEN при дуговой сварке

Нет действия по очистке дуги, поэтому есть вероятность включения дефектов.
Высокий уровень искажений.
Образование высокого остаточного напряжения на сварных деталях.
Более широкая зона термического влияния (ЗТВ).
Более низкая производительность из-за более низкой скорости наплавки.
Не подходит для сварки тонких листов.

Полярность переменного тока дает преимущества как DCEN, так и DCEP; однако лишь в некоторой степени. С источником переменного тока в половине цикла электрод становится отрицательным, а в следующей половине цикла электрод становится положительным. Этот цикл повторяется 50 или 60 раз в секунду в зависимости от частоты питания (50 Гц или 60 Гц). Некоторые источники питания также предусматривают возможность изменения этой частоты.

Подробнее: Полярность переменного тока при дуговой сварке.
Подробнее: Сравнение полярностей сварки DCEN, DCEP и AC.

Преимущества полярности переменного тока при дуговой сварке

Умеренная очистка дуги.
Совместим с большинством типов электродов (но не со всеми).
Лучшее плавление и проплавление металла шва.
Подходит для листов различной толщины.

Полярность является одним из решающих факторов, влияющих на качество сварных соединений. Перед сваркой сварщик должен выбрать соответствующую полярность в зависимости от требований, типа наполнителя, типа электрода и основного материала. В следующем списке показаны параметры, на которые обычно влияет полярность сварки. Подробнее читайте: Как полярность влияет на качество дуговой сварки?

Нанесение наполнителя — При использовании расходуемого электрода полярность DCEP увеличивает скорость осаждения металла. Читайте: Какая полярность дает максимальную скорость наплавки при дуговой сварке и почему?
Проплавление сварного шва — Полярность DCEN увеличивает проплавление сварного шва. Читайте: Какая полярность обеспечивает лучший провар при дуговой сварке и почему?
Очистка опорной плиты — DCEP помогает очищать опорные плиты во время сварки, что снижает вероятность включения дефектов. Читайте: Какая полярность обеспечивает лучшую очистку от окислов при дуговой сварке и почему?
Армирование —DCEP вызывает шаровидный перенос металла, что увеличивает ширину сварного шва.
HAZ —Полярность DCEN быстро нагревает опорные плиты, и если скорость не регулируется, HAZ становится шире.
Внешний вид сварного шва —AC, сильно зависит от многих других факторов.

Следует отметить, что при выборе полярности сварки необходимо учитывать большое количество факторов; однако ниже обсуждаются лишь несколько основных факторов. Необходимо соблюдать надлежащую осторожность при выборе полярности для конкретного приложения.

Если основным металлом является алюминий или магний, лучше использовать DCEP, поскольку он может разрушить оксидный слой (оксид алюминия — Al ₂ O ₃ ), присутствующий на поверхности пластины. Также температура плавления алюминия достаточно мала (660ºC), поэтому не требуется высокого тепловыделения вблизи опорной плиты.
Если вы свариваете титан или нержавеющую сталь, лучше использовать переменный ток, так как он даст вам все желаемые преимущества. Здесь DCEN может увеличить зону HAZ.
Если рабочий материал имеет плохую эмиссию электронов или требует высокого напряжения для эмиссии электронов, то DCEP не подходит, так как это может привести к нестабильной дуге.
Если толщина опорной плиты больше (>6 мм), предпочтительнее использовать DCEN. Также требуется подготовка края. Точно так же для тонких пластин следует выбирать DCEP.
При сварке TIG использование полярности DCEP может привести к образованию шариков на конце электрода, что приведет к сокращению срока службы электрода. Это также может привести к дефекту включения вольфрама.

Какова прямая и обратная полярность батареи?

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы — минус (-) и плюс (+). Через клеммы он соединяется с бортовой сетью автомобиля, питает стартер и других потребителей. Расположение плюса и минуса определяет полярность аккумулятора. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность батареи

Полярность относится к расположению токоведущих элементов на верхней крышке или передней стороне батареи. Другими словами, это плюс и минус позиции. Токоподводы также сделаны из свинца, как и пластины внутри.

Существует два распространенных варианта компоновки:

прямая полярность;
обратная полярность.

Прямая

В советское время все аккумуляторы отечественного производства были прямой полярности. Полюсные выводы расположены по схеме — плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой производятся сейчас в России и на постсоветском пространстве. Такую схему распиновки имеют и аккумуляторы иностранного производства, которые производятся в России.

Обратная связь

На таких аккумуляторах минус слева, а плюс справа. Такое расположение характерно для аккумуляторов европейского производства и поэтому такую полярность часто называют «европолярностью».

Иная схема расстановки особых преимуществ не дает. На дизайн и производительность это не влияет. Проблемы могут возникнуть при установке новой батареи. Противоположная полярность приведет к изменению положения батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к короткому замыканию. Поэтому важно определиться с типом аккумулятора для своего автомобиля уже при покупке.

Как определить?

Это не так сложно выяснить. Сначала нужно повернуть батарею лицом к себе. Он находится на той стороне, где расположены наклейки с характеристиками и логотипом. Кроме того, полюсные клеммы расположены ближе к передней стороне.

На многих аккумуляторах сразу видны значки «+» и «-«, которые точно указывают на полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовые выводы цветом. Обычно плюс красный, а минус синий или черный.

В маркировке обратная полярность обозначается буквой «R» или «0», а прямая буква — «L» или «1».

Различия в корпусе

Все аккумуляторы можно условно разделить на:

бытовые;
Европейский;
Азиат.

У них свои стандарты изготовления и распиновки. Европейские батареи, как правило, более эргономичны и компактны. Выходные контакты имеют больший диаметр. Плюс — 19,5 мм, минус — 17,9мм. Диаметр контактов на азиатских батареях намного меньше. Плюс — 12,7 мм, минус — 11,1 мм. Это также необходимо учитывать. Разница в диаметре также указывает на тип полярности.

Можно ли установить аккумулятор с другой полярностью?

Этот вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. В теории это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если покупать аккумулятор с обратной полярностью для отечественного автомобиля, то длины проводов может не хватить. Просто так удлинить провод не получится. Необходимо учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от аккумулятора.

Лучшим вариантом будет замена батареи на другую с подходящим расположением контактов. Можно попробовать продать купленный аккумулятор, чтобы не остаться в убытке.

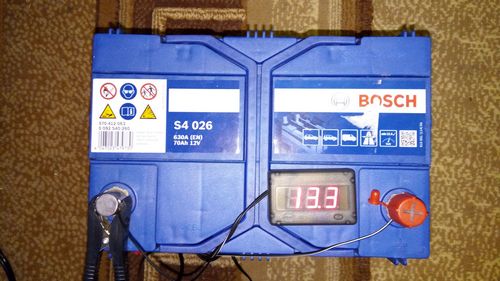

Изменение полярности аккумулятора

Некоторые водители прибегают к методу изменения полярности аккумулятора. Это процедура замены плюса и минуса. Это также делается для восстановления работоспособности аккумулятора. Менять полярность рекомендуется только в крайних случаях.

Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в условиях, которые специально не оборудованы. Последовательность действий ниже приведена в качестве примера, а не инструкции, и ради полноты раскрытия темы статьи.

Обратная последовательность полярности:

Разрядить аккумулятор до нуля, подключив какую-либо нагрузку.
Подключите положительный провод к минусу, а минус к плюсу.
Начать зарядку аккумулятора.
Прекратить зарядку, когда банки закипят.

В процессе температура начнет повышаться. Это нормально и указывает на изменение полярности.

Данную процедуру можно проводить только на исправном аккумуляторе, выдерживающем активную сульфатацию. В дешевых батареях свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на предмет короткого замыкания.

Что может произойти, если перепутать во время установки?

При перепутывании полярности может произойти следующее:

перегорели предохранители, реле и провода;
выход из строя диодного моста генератора;
Перегорание электронного блока управления двигателем, сигнализация.

Самой простой и дешевой проблемой могут быть перегоревшие предохранители. Однако это их основная функция. Найти перегоревший предохранитель можно мультиметром по «прозвонке».

Если перепутать контакты, то генератор наоборот потребляет энергию от аккумулятора, а не отдает. Обмотка генератора не рассчитана на входное напряжение. Батарея также может быть повреждена и повреждена. Самым простым вариантом будет выбить нужный предохранитель или реле.

Выход из строя электронного блока управления двигателем (ЭБУ) может стать большой проблемой. Это устройство требует соблюдения полярности, несмотря на встроенную защиту. Если предохранитель или реле не успели перегореть, то, скорее всего, вышел из строя ЭБУ. А это значит, что автовладельцу гарантирована дорогостоящая диагностика и ремонт.

Большинство устройств в электрической системе автомобиля, таких как автомобильный радиоприемник или усилитель, защищены от неправильной полярности. Их микросхемы содержат специальные защитные элементы.

При «прикуривании» от другого аккумулятора также важно соблюдать полярность и последовательность подключения клемм. Неправильное подключение приведет к короткому замыканию на 24 вольта. Если провода имеют достаточное сечение, то они могут расплавиться или обожжется сам водитель.

При покупке нового аккумулятора внимательно читайте маркировку и уточняйте у продавца все характеристики аккумулятора. Если так случилось, что вы приобрели батарейку не с той полярностью, то лучше всего заменить ее или купить новую. Удлинять провода и менять положение аккумулятора только в крайнем случае. Лучше использовать подходящее устройство, чем потом тратить деньги на дорогостоящий ремонт.

Главная » Электрооборудование автомобиля » Какая полярность аккумуляторной батареи: передняя и обратная?

Вперед и назад Как определить

При покупке автомобильного аккумулятора обратите внимание на полярность. Если аккумулятор подключен неправильно, то электрика машины может полностью выйти из строя.

Содержание

Что такое полярность батареи?
Обратная полярность батареи
Батарея, прямая полярность
Другие типы полярности
Как определить прямую или обратную полярность
Что будет, если поменять полярность при подключении
Можно ли поменять полярность батареи

Что такое полярность батареи?

Источник постоянного тока имеет положительный и отрицательный контакты. Они подключены к потребителям электроэнергии. Узнать полярность батареи несложно. На корпусе есть значки плюс и минус, часто есть цветовые коды.

Кроме того, плюсовой контакт имеет больший размер. Большинство автомобилей имеют плюсовую клемму 19,5 мм и минусовую клемму 17,9 мм. Азиатские автомобили (Азия) имеют плюсовую клемму 12,7 мм и минусовую клемму 11,1 мм.

Такие возможности практически полностью исключают возможность неправильного подключения аккумулятора. Расположение аккумулятора в автомобиле различно. Под капотом справа или слева. В салоне или багажнике. Поэтому следует выбирать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам иномарок следует знать, что практически во всех автомобилях используются аккумуляторы с обратной полярностью, обозначаемой цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею так, чтобы клеммы и этикетка были обращены к человеку, то справа будет плюс, а слева минус.

Для грузовых автомобилей обратная полярность называется левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы установлены с узкой стороны. Для того, чтобы определить полярность нужно встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Обратная полярность

Аккумуляторная батарея Прямая полярность

На отечественных автомобилях используется прямая полярность. В этом случае плюсовая клемма расположена слева, а минусовая – с правой стороны. Для легковых автомобилей она обозначается цифрой «1»

Для грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где контакты, то с правой стороны будет плюс, а с левой минус.

Прямая полярность

Другие виды полярности

Имеются более редкие расположения клемм, что может существенно усложнить процедуру идентификации. Например, есть модели, имеющие полярность «6», что визуально определяется наличием плюсовой клеммы справа, но сам корпус устройства имеет практически квадратную форму.

Полярность «9», она же «5» тоже не очень распространена. Узнать, что аккумулятор относится к этой категории, можно по расположению клемм ровно посередине аккумулятора.

Есть еще полярность «2», она тоже встречается на грузовиках и спецтехнике. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямую или обратную полярность

Определить принадлежность аккумулятора к той или иной категории можно по расположению клемм на корпусе. Если полярность прямая, то плюс располагается слева, при обратной — плюсовая клемма справа. Если батарея старая и надписи стерлись или закрылись под большим количеством отложений, то с помощью стрелочного вольтметра можно точно определить, где находится плюсовая клемма аккумулятора.

Что будет, если перепутать полярность при подключении

Если при подключении перепутать клеммы, возможны следующие последствия:

Перегорели предохранители.
Огонь.
Сбой компьютера.
Перегорание диодного моста генератора.
Проводка оплавлением.
Сбой сигнала тревоги.

Наиболее опасным явлением при реверсе является пожар, поэтому при возникновении искр при соединении клемм процедуру следует прекратить. Проводка также может быть сильно повреждена.

Можно ли поменять полярность аккумулятора

Невозможно изменить расположение электрических клемм на корпусе аккумулятора, но на некоторые автомобили можно установить другой тип аккумулятора. В этом случае достаточно повернуть аккумулятор на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неправильным расположением электрических клемм может не подойти только для очень коротких проводов, которые идут от «массы» автомобиля и двигателя-генератора. Если на автомобиле провода, подсоединяемые к аккумулятору, слишком короткие для установки деталей, не подходящих по расположению клемм, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтируемого элемента электропроводки.

Остались вопросы по полярности или есть что добавить? Тогда напишите нам об этом в комментариях, это сделает материал более полезным, полным и точным.

При ручной дуговой сварке электродом какой полярности следует пользоваться?

Часто задаваемые вопросы

Первый важный момент заключается в том, что не все электроды ММА можно использовать со всеми полярностями. Информация о производителе электродов и спецификации, такие как BS EN ISO 2560:2009и AWS A5.1-2012 определяют полярность, с которой могут использоваться электроды с различным покрытием. Выбор полярности также зависит от типа материала, положения сварки и конструкции соединения. В процедуре сварки должна быть указана полярность для каждого сварочного прохода.

Нажмите здесь, чтобы посмотреть наши последние технические подкасты на YouTube .

Необходимо определить термины для указания полярности процесса сварки. Часть сварочной цепи, которая является положительной (притягивает электроны в дуге), является анодом. Часть сварочной цепи, которая является отрицательной (производит электроны в дуге), является катодом. Полезной мнемоникой для этого является PANiC (положительный анод, отрицательный катод).

Когда процесс сварки выполняется в режиме постоянного тока, электрод (электрод MMA, MIG/MAG/флюсовая или порошковая проволока или вольфрамовый электрод) может быть как положительным, так и отрицательным. Это приводит либо к положительному электроду постоянного тока (DCEP), либо к отрицательному электроду постоянного тока (DCEN). DCEP также исторически был известен как обратная полярность постоянного тока (DCRP) или просто «обратная полярность», тогда как DCEN также был известен как прямая полярность постоянного тока (DCSP) или просто «прямой».

При сварке ВИГ разделение тепла между анодом и катодом является значительным. Приблизительно 2/3 тепла выделяется на положительном аноде из-за столкновения высокоскоростных электронов с высокой энергией. Отрицательный катод не испытывает этого эффекта и даже может подвергаться охлаждению за счет термоэлектронной эмиссии в зависимости от материала. Например, вольфрамовый электрод является термоэмиссионным, поэтому он будет испытывать охлаждающий эффект. По этой причине полярность DCEN является наиболее распространенным выбором для сварки TIG, когда не требуется очищающее действие процесса DCEP. Использование DCEP для сварки TIG требует вольфрамовых электродов большего диаметра и водяного охлаждения и чаще всего используется только как часть цикла при сварке переменным током.

Однако процесс ММА с расходуемым электродом не вызывает этих проблем. Распределение тепла между электродом и заготовкой также отличается и не так сильно зависит от полярности. В частности, перемещение материала непосредственно от расходуемого электрода к заготовке приводит к существенному балансированию тепла между двумя точками.

Более важным, чем распределение тепла, является влияние полярности на проплавление при сварке ММА. В целом, работа на DCEP приводит к большему проплавлению, а DCEN приводит к уменьшению проплавления и уменьшению разбавления металла шва подложкой. Это важно для электродов, которые можно использовать как с полярностью постоянного тока (так и с переменным током). Режим DCEN часто используется при проходах с открытым корнем, чтобы снизить риск прожога, тогда как режим DCEP используется для снижения риска отсутствия дефектов сплавления. DCEN также можно использовать для наплавки, чтобы свести к минимуму проникновение, и для сварки тонких листов. Переменный ток также используется как метод снижения вероятности возникновения дугового разряда. Однако решающим фактором по-прежнему является флюсовое покрытие электрода, которое присуще сварочному электроду и приводит к ограничениям полярности, указанным производителем.

Для полноты информации здесь приводится информация о процессах сварки MIG/MAG и под флюсом, а также о влиянии полярности.

Для сварки MIG/MAG DCEN и AC обычно не используются, потому что трудно достичь стабильного состояния распыления, в основном при работе с шаровидным переносом, что не обязательно приводит к приемлемому сварному шву. Однако производители оборудования все чаще стремятся разработать источники питания, которые могут работать в этих условиях. Состояние DCEP также способствует плавлению провода из-за столкновения электронов. Это тепло снова передается в сварочную ванну через прохождение капель расплава, помогая сбалансировать анод и катод.

Дуговая сварка под флюсом похожа на MIG/MAG, при этом DCEP является наиболее часто используемой полярностью, но DCEN чаще используется в этом процессе, особенно при наплавке, где предпочтительнее меньшее проплавление и растворение с подложкой. Переменный ток используется при сварке несколькими проволоками, как правило, с ведущей проволокой постоянного тока и всеми ведомыми проволоками переменного тока, чтобы уменьшить проблемы с дуновением дуги.

Ссылки

Справочник по сварке AWS — Американское общество сварщиков

Энциклопедия сварки Джефферсона, 18-е издание — Американское общество сварщиков

Принципы сварки – Robert W. Messler, Jr

Руководство по дуговой сварке – Lincoln Electric

Сварочная металлургия, 2-е издание – Sindo Kou

ANSI/AWS A5.1-2012 Спецификация электродов из углеродистой стали для экранированных металлов дуговая сварка

BS EN ISO 2560:2009 Сварочные материалы. Покрытые электроды для ручной дуговой сварки нелегированных и мелкозернистых сталей. Классификация

Для получения дополнительной информации, пожалуйста, свяжитесь с нами.

Полярность — Learn.sparkfun.com

Дом
Учебники
Полярность

≡ Страниц

Авторы: Джимблом

Избранное Любимый 49

Что такое полярность?

В области электроники полярность указывает, является ли компонент схемы симметричным или нет. Неполяризованный компонент — часть без полярности — может быть подключен в любом направлении и при этом работать так, как должен. Симметричный компонент редко имеет более двух клемм, и каждая клемма на компоненте эквивалентна. Вы можете подключить неполяризованный компонент в любом направлении, и он будет работать точно так же.

Компонент с полярностью — деталь с полярностью — может быть подключен к цепи только в одном направлении. Поляризованный компонент может иметь два, двадцать или даже двести контактов, и каждый из них имеет уникальную функцию и/или положение. Если поляризованный компонент был подключен к цепи неправильно, в лучшем случае он не будет работать должным образом. В худшем случае неправильно подключенный поляризованный компонент будет дымить, искрить и будет очень мертвой деталью.

Ассортимент поляризованных компонентов: батареи, интегральные схемы, транзисторы, регуляторы напряжения, электролитические конденсаторы и диоды, среди прочего.

Полярность — очень важная концепция, особенно когда речь идет о физическом построении схем. Независимо от того, вставляете ли вы детали в макетную плату, припаиваете их к печатной плате или вшиваете их в проект электронного текстиля, очень важно иметь возможность идентифицировать поляризованные компоненты и соединять их в правильном направлении. Так вот для чего мы здесь! В этом уроке мы обсудим, какие компоненты имеют и не имеют полярность, как определить полярность компонентов и как проверить некоторые компоненты на полярность.

Подумайте о прочтении

Если у вас еще не закружилась голова, то, вероятно, безопасно прочитать оставшуюся часть этого руководства. Полярность — это концепция, которая основывается на некоторых концепциях электроники более низкого уровня и усиливает некоторые другие. Если вы еще этого не сделали, подумайте о том, чтобы ознакомиться с некоторыми из приведенных ниже руководств, прежде чем читать этот.

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Избранное Любимый 74

Как пользоваться макетной платой

Добро пожаловать в удивительный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить свою самую первую схему.

Избранное Любимый 73

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения непрерывности, напряжения, сопротивления и силы тока.

Избранное Любимый 64

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду протекание тока относительно положительных зарядов (т. е. обычный ток) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда имеют полярность . Диод имеет две клеммы. Положительная сторона называется анодом , а отрицательная — катод .

Символ диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию для контакта анода или катода. Обычно диод имеет линию рядом с выводом катода , которая соответствует вертикальной линии на символе схемы диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямительный 1N4001, возле катода имеет серое кольцо. Ниже этого сигнального диода 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой контакт является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие катодную сторону, которые совпадают с линией на символе выше.

Светодиоды

Светодиодные стойки для светодиодов , что означает, что, как и их диодные собратья, они поляризованы. Существует несколько идентификаторов для поиска положительных и отрицательных контактов светодиода. Вы можете попробовать найти более длинную ножку , которая должна указывать на положительный, анодный контакт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Контакт, ближайший к плоской кромке , будет отрицательным катодным контактом.

Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода/катода. Иногда проще всего просто использовать мультиметр для проверки полярности. Поверните мультиметр на настройку диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный щуп касается анода, а отрицательный щуп касается катода. Если он не загорается, попробуйте поменять местами щупы.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется с помощью мультиметра. Если положительный провод касается анода, а отрицательный — катода, светодиод должен загореться.

Диоды, конечно, не единственный поляризованный компонент. Есть множество деталей, которые не будут работать при неправильном подключении. Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

Полярность интегральной схемы

Интегральные схемы (ИС) могут иметь восемь или восемьдесят контактов, и каждый контакт на ИС имеет уникальную функцию и положение. Очень важно соблюдать полярность при работе с микросхемами. Есть большая вероятность, что они будут дымиться, плавиться и разрушаться при неправильном подключении.

ИС со сквозным отверстием обычно поставляются в двухрядном корпусе (DIP) — два ряда контактов, каждый из которых расположен на расстоянии 0,1 дюйма в ширину, достаточной для охвата центра макетной платы. ИС DIP обычно имеют выемку для указания из многих штифтов является первым.Если бы не выемка, IC мог бы иметь вытравленную точка в корпусе возле контакта 1.

ИС с точкой и меткой для обозначения полярности. Иногда вы получаете и то, и другое, иногда только одно или другое.

Для всех корпусов ИС номера выводов последовательно увеличиваются по мере перемещения против часовой стрелки от вывода 1.

ИС для поверхностного монтажа могут иметь форм-факторы QFN, SOIC, SSOP или ряд других. Эти микросхемы обычно имеют точек рядом с выводом 1.

ATmega32U4 в корпусе TQFP, рядом с выводом таблицы данных.

Электролитические конденсаторы

Не все конденсаторы поляризованы, но когда они очень очень важно не перепутать их полярность.

Керамические конденсаторы — маленькие (1 мкФ и меньше), обычно желтые, имеют полярность , а не . Вы можете приклеить их любым способом.

Сквозные и поверхностные керамические конденсаторы 0,1 мкФ. Они НЕ поляризованы.

Электролитические колпачки (в них есть электролиты), похожие на жестяные баночки, 9 шт.0018 поляризованы . Отрицательный штифт крышки обычно обозначается маркировкой «-» и/или цветной полосой вдоль банки. У них также может быть более длинная положительная ветвь .

Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, каждый из которых имеет символ тире, обозначающий отрицательную ветвь, а также более длинную положительную ветвь.

Подача отрицательного напряжения на электролитический конденсатор в течение длительного времени приводит к кратковременному возбуждению, но катастрофическому отказу. Они сделают выскочит , и верхняя часть крышки либо вздуется, либо лопнет. С этого момента крышка будет практически мертва, действуя как короткое замыкание.

Другие поляризованные компоненты

Батареи и блоки питания

Правильное соблюдение полярности в цепи начинается и заканчивается правильным подключением источника питания. Независимо от того, питаетесь ли вы от настенной розетки или от LiPo батареи, очень важно убедиться, что вы случайно не подключите их в обратном направлении и не примените — 9 В или — 4,2 В случайно попали в ваш проект.

Любой, кто когда-либо менял батарейки, знает, как определить их полярность. Большинство аккумуляторов обозначают положительные и отрицательные клеммы символом «+» или «-». В других случаях это может быть красный провод для положительного и черный провод для отрицательного.

Ассортимент аккумуляторов. Литий-полимерный, батарейка типа «таблетка», щелочной аккумулятор 9 В, щелочной аккумулятор AA и никель-металлогидридный аккумулятор AA. У каждого есть способ представить положительные или отрицательные клеммы.

Блоки питания обычно имеют стандартный разъем, который обычно должен иметь полярность. Бочковой домкрат, например, имеет два проводника: внешний и внутренний; внутренний / центральный проводник обычно является положительным полюсом. Другие разъемы, такие как JST, имеют ключ и , поэтому вы просто не можете подключить их в обратном порядке.

Для дополнительной защиты от обратной полярности источника питания можно добавить защиту от обратной полярности с помощью диода или МОП-транзистора.

Транзисторы, МОП-транзисторы и регуляторы напряжения

Эти (традиционно) трехконтактные поляризованные компоненты объединены вместе, поскольку они имеют одинаковые типы корпусов. Транзисторы со сквозным отверстием, полевые МОП-транзисторы и регуляторы напряжения обычно поставляются в корпусе TO-92 или TO-220, как показано ниже. Чтобы определить, какой контакт какой, найдите плоскую кромку на корпусе TO-92 или металлический радиатор на корпусе TO-220 и сопоставьте их с выводами в техническом описании.

Вверху транзистор 2N3904 в корпусе ТО-92, обратите внимание на изогнутые и прямые края. Регулятор на 3,3 В в корпусе ТО-220, обратите внимание на металлический радиатор сзади.

И т.

д.

Это только вершина айсберга поляризованных компонентов. Даже неполяризованные компоненты, такие как резисторы, могут поставляться в поляризованных корпусах. Блок резисторов — группа из пяти или около того предварительно расположенных резисторов — является одним из таких примеров.

Блок поляризованных резисторов. Массив из пяти 330 Ом; резисторы, все соединенные вместе на одном конце. Точка представляет собой первый общий штифт.

К счастью, у каждого поляризованного компонента должен быть какой-то способ сообщить вам, какой контакт какой. Обязательно всегда прочтите листы данных и проверьте корпус на наличие точек или других маркеров.

Ресурсы и дальнейшие действия

Теперь, когда вы знаете, что такое полярность и как ее определить, почему бы не ознакомиться с некоторыми из следующих учебных пособий:

Основы разъемов. Существует ряд разъемов, которые имеют собственную полярность. . Обычно это отличный способ убедиться, что вы не подаете питание или какой-либо другой сигнал в обратном направлении.
Диоды — наш яркий пример полярности компонентов. В этом руководстве подробно рассказывается о том, как работают диоды и какие типы диодов существуют.
LilyPad Design Kit Experiment 1. Схемы существуют не только на макетных платах и печатных платах, их можно вшить в рубашки и другие текстильные изделия! Ознакомьтесь с учебными пособиями LilyPad Design Kit, чтобы узнать, как начать работу. Знание полярности поможет правильно подключить эти светодиоды.

Хотите узнать больше об основных темах?

См. нашу страницу Engineering Essentials , где представлен полный список краеугольных тем, связанных с электротехникой.

Отведи меня туда!

Что происходит при изменении полярности в двигателе

Изменение полярности напряжения питания создает силу в противоположном направлении, помогая двигателю быстро остановиться .15 августа 2022 г.

Можете ли вы изменить полярность электродвигателя?

Проще говоря, двигатели постоянного тока могут вращаться в любом направлении (по часовой стрелке или против часовой стрелки) и ими легко управлять, меняя полярность подаваемого напряжения. Строго говоря, двигатели могут создавать силу в любом направлении.

Что произойдет, если перевернуть магниты в двигателе постоянного тока?

Переворот заставляет электромагнит совершить еще пол-оборота движения . Если бы поле электромагнита менялось точно в нужный момент в конце каждого полуоборота движения, электродвигатель вращался бы свободно.

Что произойдет с двигателем, если мы поменяем полюса сухой камеры?

Аккумулятор может разрядиться искрой или необратимо повредить аккумулятор . Другими словами, подключение батареи с обратной полярностью, источник постоянного тока будет тянуть электроны от отрицательного вывода батареи и толкать их к положительному выводу.

Что произойдет, если поменять полярность источника питания для шунтирующего двигателя постоянного тока?

Когда оба направления (направление поля и тока якоря) изменены на противоположные , направление вращения не изменится . Таким образом, в случае шунтового двигателя постоянного тока, если клеммы питания поменять местами, направление вращения не изменится.

Что произойдет, если неправильно подключить трехфазный двигатель?

Если вы ошиблись, вы отсоедините два провода и поменяете местами провода . Чтобы убедиться, снова запустите двигатель. Если он вращается в правильном направлении, вы можете соединить его с нагрузкой.

Можно ли изменить направление вращения однофазного двигателя?

После запуска однофазный асинхронный двигатель будет работать в любом направлении. Для его реверсирования необходимо изменить направление вращающегося магнитного поля, создаваемого основной и пусковой обмотками . А это можно осуществить, поменяв полярность обмотки стартера.

Имеет ли значение полярность для двигателя постоянного тока?

Двигатели постоянного тока обычно могут работать с любой полярностью , но направление вращения будет обратным. Прочтите лист технических данных или этикетку на двигателе, если вам нужно убедиться, что он будет вращаться в правильном направлении при запуске. Якорь потребляет больше тока, чем поле, поэтому нужен более тяжелый провод.

Как сделать электродвигатель мощнее?

Увеличить мощность электродвигателя:

Увеличить количество витков вращающейся катушки.
с использованием более сильного магнита.
умножение количества катушек и сегментов коммутатора.
намотка катушки на сердечнике из мягкого железа; …
Прикрепите редуктор, так как это значительно увеличит мощность двигателя.

Почему реверс двигателя постоянного тока так важен?

Подробное решение. Направление электромагнитного момента, создаваемого якорем, зависит от направления магнитного потока или магнитного поля и направления тока в проводниках якоря. Если любой из двух реверсирован, направление развиваемого крутящего момента и направление вращения будут изменены на противоположные.

Как исправить обратную полярность?

Обратная полярность — это когда горячий и нейтральный провода подключены в обратном порядке. Это может создать ситуации, когда людей может ударить током при использовании таких приборов, как тостер или лампа. Обратную полярность можно легко исправить, подключив провода к соответствующим сторонам .

Что произойдет, если изменить полярность постоянного тока?

При обратной полярности они проводят ток и в цепи может отсутствовать какое-либо токоограничивающее сопротивление для предотвращения их перегрузки . Теперь диод проводит ток, и, поскольку ток в диоде с прямым смещением экспоненциально увеличивается с напряжением, он перегружается и плавится.

Что вызывает возгорание обмоток двигателя?

Полное выгорание изоляции на всех фазах обычно вызывается большими токами в обмотке статора из-за блокировки ротора . Это также может произойти из-за чрезмерных пусков и реверсов.

Что произойдет, если мы поменяем местами выводы обмотки возбуждения двигателя?

Что произойдет, если клеммы питания перепутаны местами в случае шунтирующего двигателя постоянного тока? Двигатель будет вращаться в обратном направлении . Двигатель будет работать с нормальной скоростью в том же направлении, что и раньше.

Все ли двигатели постоянного тока реверсивны?

Являются ли двигатели постоянного тока реверсивными? Короче говоря, да. Если вы измените напряжение на двигатель, он будет вращаться в противоположном направлении.

В каком направлении двигатель постоянного тока меняет направление тока?

Направление тока в якоре двигателя постоянного тока изменяется с помощью разрезные кольца .

Что произойдет, если вы неправильно подключите двигатель?

Если одна катушка магнитного провода по ошибке изменит вращение/направление намотки, согласно опыту в ГГц, ротор не будет вращаться и будет казаться перегрузкой, а обмотка статора сгорит , потому что 5 групп магнитных проводов в направлении южного полюса и 7 групп магнитный провод в направлении северного полюса, магнитное поле не сбалансировано.

Можно ли подключить трехфазный двигатель наоборот?

Двигатели трехфазные

Если двигатель вращается в неправильном направлении, это означает, что неправильная последовательность фаз. Это легко исправить: все, что вам нужно сделать, это поменять местами любые два провода питания, чтобы перевернуть/обратить магнитное поле , и наиболее распространенной практикой является переключение линий 1 и 3.

Как изменить направление однофазного двигателя?

Для реверсирования вращения на однофазном конденсаторном пусковом двигателе необходимо поменять полярность пусковой обмотки . Это заставит магнитное поле изменить направление, и двигатель последует за ним. Для этого можно поменять местами соединения на любом конце обмотки.

Имеют ли двигатели положительную и отрицательную клеммы?

Двигатель постоянного тока имеет две клеммы: положительную и отрицательную . Когда положительный провод подключен к положительной клемме, а отрицательный провод подключен к отрицательной клемме, двигатель вращается по часовой стрелке. Когда они реверсированы, двигатель вращается против часовой стрелки.

Как узнать, какой двигатель положительный, а какой отрицательный?

На корпусе большинства двигателей имеется красная точка или знак плюса . Для многих небольших двигателей полярность просто определяет направление вращения. Если бы не было маркировки, я бы просто попробовал подключить его.

Какой самый мощный электродвигатель?

Шведский производитель гиперкаров Koenigsegg представил самый мощный электродвигатель из когда-либо созданных. Несмотря на вес всего 28 кг, стальной «Кварк» 300M, как его окрестили, имеет пиковую производительность 250кВт/600Нм .

Как заставить двигатель вращаться быстрее?

Скорость вращения катушки можно увеличить за счет:

увеличения величины тока;
с использованием более сильного магнита;
увеличение количества витков провода в катушке;
уменьшает трение между катушкой и осью, на которой она вращается.

Как долго может непрерывно работать электродвигатель?

Срок службы:

Если вы ищете двигатель с длительным сроком службы, обратите внимание на бесщеточный двигатель. Срок службы щеточных двигателей ограничен типом щеток и может достигать в среднем от 1000 до 3000 часов, в то время как бесщеточные двигатели могут достигать в среднем десятков тысяч часов , так как нет щеток, которые нужно изнашивать.

Почему ток в двигателе меняется на противоположный?

Это из-за коллектора с разрезным кольцом . Предположим, что в первой половине два конца катушки соприкасаются с каждым из колец. Во второй половине два конца катушки смещаются и соприкасаются с другим разрезным кольцом. И поэтому направление тока меняется на противоположное.

Что произойдет, если вы повернете катушку в другом направлении?

После перемещения катушка может продолжать вращаться, пока батарея не разрядится. Причина того, что магнит вращается только в одном направлении, заключается в том, что вращение в неправильном направлении не заставит магнитные поля отталкивать друг друга, а притянет .

Может ли обратная полярность вызвать пожар?

Осторожно: обратная полярность в электрической розетке опасна. Если вы случайно перепутаете эти провода, устройство, которое вы подключаете к розетке, может «работать», но это небезопасно и может привести к короткому замыканию, поражению электрическим током или возгоранию .

Что может вызвать обратную полярность?

Обратная полярность также может быть вызвана неправильной проводкой настенной розетки . Если горячий и нейтральный провода в розетке перепутаны местами, правильно вставленная вилка будет иметь обратную полярность. Полярность в розетках можно легко проверить с помощью вилки, доступной в хозяйственных магазинах.

Сколько стоит исправить переполюсовку?

Цены на ремонт/замену при распространенных проблемах

Кровля
Переподключить / исправить электрическую розетку без заземления / с обратной полярностью (минус плата за сервисный вызов)	От 10 до 15 долларов за штуку
Замена автоматического выключателя	от 75 до 125 долларов США
Изоляция
Изоляция открытого доступного чердака в соответствии с современными стандартами (R 31 или лучше)	От 1,50 до 2,50 долларов США за SF

еще 60 рядов

Что такое обратная полярность и почему это проблематично?

Одной из распространенных проблем с электрическими розетками является обратная полярность, также известная как «обратная горячая нейтраль». В этом состоянии розетка была подключена неправильно, что изменило поток электричества . Несмотря на то, что розетка по-прежнему может обеспечивать питание ваших электрических приборов, она также представляет большую опасность поражения электрическим током.

Срабатывает ли выключатель при обратной полярности?

Обратная полярность также представляет серьезную опасность поражения электрическим током. Выключение выключателя, по-видимому, отключает питание от цепи, потому что он отключает все приборы, подключенные к этой цепи. Но с обратной полярностью вы отключили прибор от земли, а не от питания .

В чем разница между прямой полярностью и обратной полярностью?

«Прямая» и «обратная» полярность являются общими терминами для «электрод-отрицательной» и «электрод-положительной» полярности. Сварочные токи с положительной (обратной) полярностью электрода обеспечивают более глубокое проплавление, в то время как сварочные токи с отрицательной (прямой) полярностью обеспечивают более быстрое плавление и более высокую скорость наплавки .

Какова наиболее частая причина отказа двигателя?

Пробой изоляции обмотки и износ подшипников являются двумя наиболее распространенными причинами выхода из строя двигателя, но эти состояния возникают по многим причинам.
…
Дисбаланс вала

Скопление грязи.
Отсутствуют балансировочные грузы.
Варианты изготовления.
Неравномерная масса в обмотках двигателя и другие факторы, связанные с износом.

Что делает электродвигатель слабым?

Низкое сопротивление . Самая распространенная причина отказа двигателя и, пожалуй, самая трудная для устранения — низкое сопротивление. Низкое сопротивление вызвано ухудшением изоляции обмоток из-за таких условий, как перегрев, коррозия или физическое повреждение.

Как определить, что двигатель сгорел?

При перегорании двигателя происходит короткое замыкание в обмотках и двигатель перестает крутиться .

Разное

Разница между прямой и обратной полярностью аккумулятора: ТрансТехСервис (ТТС): автосалоны в Казани, Ижевске, Чебоксарах и в других городах

Прямая и обратная полярность аккумулятора

Видео: Определение полярности автомобильного аккумулятора

Прямая и обратная полярность аккумулятора

Как определить полярность аккумулятора и чем грозит спутывание полярности

Видео: Какой аккумулятор подходит на Приору.

Что можно предпринять?

Прямая полярность аккумулятора — что значит и как определить, разница прямой и обратной полярности АКБ

Конструктивные особенности АКБ

Полярность

Чем отличается прямая и обратная полярность?

В чем же разница между ними? И на каких авто АКБ с разной полярностью применяются?

Обозначение клемм

Можно ли подключить на авто аккумулятор с другой полярностью?

в чем разница и есть ли отличия

Что такое полярность аккумулятора

Прямая

Обратная

Отличия прямой и обратной полярности

Выводы

Как понять прямая и обратная полярность аккумулятора

Как определить полярность аккумулятора: прямая или обратная?

Как определить полярность аккумулятора

Что будет, если перепутать полярность

Как правильно купить аккумулятор

Американские аккумуляторы

Полярность аккумулятора

Разница между прямой и обратной полярностью

Если перепутать полярность

Определение полярности АКБ без маркировки

Рекомендации

Видео

Полярность аккумулятора

Что означает прямая и обратная полярность аккумулятора

Как определить – полярность аккумулятора прямая или обратная

Разница между прямой и обратной полярностью аккумулятора

Полярность грузовых аккумуляторов

Как определить полярность аккумулятора

Что означает обратная полярность аккумулятора

Смена полярности аккумулятора

Видео

Что такое прямая и обратная полярность аккумулятора

Что такое полярность на аккумуляторной батареи

Прямая полярность аккумулятора

Обратная полярность аккумулятора

Отличия аккумуляторных батарей

Можно ли устанавливать аккумулятор другой полярности

Вывод

Другие материалы на эту тему:

Смотрите также

как определить, разница с прямой

Разновидности полярности

Разница между прямой и обратной полярностью

Возможные проблемы

Заключение

Что такое прямой и обратный аккумулятор.

Что такое полярность аккумулятора?

Какие полярности АКБ бывают?

Можно ли установить аккумулятор другой полярности?

Прямая полярность

Обратная полярность

Как выбрать правильную полярность

Толщина края металлической заготовки

Вид металла

Вид электрода

Действующие стандарты

Проблемы с переполюсовкой

Что такое полярность на аккумуляторной батареи

Прямая полярность аккумулятора

Обратная полярность аккумулятора

Отличия аккумуляторных батарей

Можно ли устанавливать аккумулятор другой полярности

Вывод

Видео об определении полярности аккумулятора

Полярность в дуговой сварке – прямая, обратная и переменная полярность

Какова прямая и обратная полярность батареи?

Полярность батареи

Прямая

Обратная связь

Как определить?
