Как проверить реле регулятор на 402 двигателе

Снова всем привет, и сегодня мы поговорим про зарядку, благо на дворе зима, и проблема актуальна.

Штатная схема ЗМЗ-402, по сравнению с другими двигателями, имеет ряд особенностей. Главной из которых является включение реле-регулятора «по минусу». Решение, распространенное в конце 80-х годов в автомобилестроении, и вытесненное появившимися позже генераторными установками с самовозбуждением. Тем не менее, успешно просуществовавшее под капотом карбюраторных «Волг» до момента прекращения их выпуска.

Любой регулятор напряжения имеет две системы: измерительную и исполнительную. На этом теории хватит (желающие могут изучить вопрос глубже, ссылки дам в конце поста), а практика такова: измерительный орган «волговского» РР измеряет напряжение в бортовой сети строго после замка зажигания (на клемме 15/1), а на то, что включается независимо от замка, ему пофиг. С одной стороны, это хорошо: вроде бы, учитывается падение напряжения на замке, и во все потребители оное напряжение подается величиной не ниже допустимой. С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Параллельно пытаясь бороться с нехваткой напруги генератора на холостых оборотах (излечилось протяжкой и зачисткой всех силовой проводки, «масс», а также заменой блока силовых предохранителей, диодный мост и РР оказались не виноваты), откопал на просторах Сети изящное и простое до безобразия решение. Необходимо соединить измерительный орган РР с клеммой «+» аккумуляторной батареи! Таким образом получив на ней стабильное напряжение на всех режимах работы двигателя. Что при исправной проводке не грозит ухудшением параметров питания устройств, включенных после замка зажигания.

Таким образом, обеспечивается соединение измерительной цепи РР с «плюсом» аккумулятора только при включенном зажигании.

Теперь пару слов о падении напряжения после замка и компенсации последствий «переподключения» РР. В общем, у меня на замке падает где-то 0,5 В, что в принципе меня не очень устраивает, но менять контактную группу замка не хочется. Точнее, это не решит проблемы в корне. Что сделал: поставил по цепи 15/2 еще одну разгрузочную релюху, теперь на мощные потребители (печка, дворники, обогрев) поступает напряжение с АКБ напрямую. Повторюсь, на более старых моделях более правильным является подключение мощных нагрузок непосредственно на генератор.

Источник

Проверка реле напряжения

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

Реле должно отключаться при 14,2-14,5В

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая. Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей.

Типы регуляторов напряжения

Разобравшись с тем, каких типов бывают эти устройства, в чем их особенности и свойства, придет полное понимание проводимых при проверке процедур. Также это даст ответ, по какой схеме, каким способом и как проверять регулятор напряжения генератора.Регуляторы бывают двух типов:

В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.

Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора. Независимо от типа регулятора признаки напряжения будут одни и те же.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

Причины отказа реле-регулятора

Причинами выхода регулятора напряжения из строя могут быть:

Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.

Проверка совмещенного реле-регулятора

Проверка регулятора напряжения ВАЗ 2110

Для выполнения соответствующей проверки необходимо собрать схему, приведенную на рисунке. Для этого используются зарядное устройство или блок питания с регулируемой нагрузкой (важно, чтобы с его помощью была возможность регулировать значение напряжение в цепи), лампочку на 12 В (например, от поворотника или фары, мощностью 3. 4 Вт), мультиметр, непосредственно регулятор напряжения (это может быть как от генератора bosch, так и valeo или другой). Используемые для коммутации провода желательно иметь с “крокодилами”.

Проверка регулятора напряжения у генератора 37.3701: 1 — аккумуляторная батарея; 2 — вывод «масса» регулятора напряжения; 3 — регулятор напряжения; 4 – вывод «Ш» регулятора; 5 — вывод «В» регулятора; 6 — контрольная лампа; 7 — вывод «Б» регулятора напряжения.

Если собрать схему, напряжение в которой будет со стандартным значением 12,7 В, то лампочка будет просто светиться. Но если с помощью регулятора напряжения поднять его значение до 14. 14,5 В, то при исправном реле лампочка должна погаснуть. В противном случае регулятор неисправен. То есть, при достижении напряжения в 14. 14,5 В (в зависимости от модели машины и, соответственно, регулятора) и выше лампочка тухнет, а при понижении до такого же уровня вновь загорается.

Проверка регулятора напряжения ВАЗ 2107

Проверка регулятора напряжения на автомобилях ВАЗ 2108/2109

До 1996 года на машине ВАЗ 2107 с генератором марки 37.3701 устанавливался регулятор напряжения старого образца (17.3702). Процедура проверки приводилась выше. После 1996 года использовался более современный генератор марки Г-222 (стоит интегральный регулятор РН Я112В(В1).

Как видите, алгоритм проверки у всех регуляторов практически одинаков. Разница состоит лишь в значениях отсечки, когда срабатывает реле.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступенине более 0,7
на второй ступени14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм1,4 ± 0,07
Расстояние между контактами второй ступени, мм0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Рекомендации по увеличению срока службы регулятора

Для того чтобы увеличить срок службы регулятора напряжения, необходимо придерживаться нескольких несложных правил, направленных на выполнение профилактических мер. Среди них:

Соблюдение этих простых правил позволят вам увеличить ресурс и срок эксплуатации как генератора, так и регулятора напряжения автомобиля.

Итоги

Проверка реле-регулятора напряжения — дело несложное, и с ней может справиться практически любой автолюбитель, владеющий элементарными навыками ремонтных работ. Главное, иметь для этого соответствующие инструменты — мультиметр, блок питания с регулятором напряжения (хотя можно подключить и к аккумулятору с зарядным устройством), лампу на 12 В и кусочки проводов для монтирования соответствующей схемы.

В случае, если в процессе проверки вы выяснили, что регулятор вышел из строя, то он подлежит обязательной замене (ремонтные работы как правило не производятся). Главное, не ошибиться при его выборе и приобрести ту деталь, которая подходит именно для вашей машины.

Источник

Как Проверить Реле Регулятор Газель 402

Реле регулятора напряжения генератора было создано для регулирования напряжения, подаваемого на бортовую сеть и на клеммы аккумулятора в указанном диапазоне 13,8–14,5 В (редко до 14,8 В). Кроме того, регулятор регулирует напряжение на обмотке самовозбуждения генератора.

Назначение реле регулятора напряжения

Независимо от опыта и стиля вождения, владелец автомобиля не может обеспечить одинаковую частоту вращения двигателя в разное время. То есть коленчатый вал двигателя, который передает крутящий момент на генератор, вращается с разными скоростями. Соответственно генератор вырабатывает разные напряжения, что крайне опасно для аккумулятора и других потребителей бортовой сети.

Взаимосвязь автоматических источников тока

Автомобиль имеет как минимум два источника электричества:

Бортовая сеть должна быть подключена к обоим этим источникам для правильной работы двигателя и других потребителей энергии. Если генератор выходит из строя, батарея будет «растягиваться» не более 2 часов, и без батареи двигатель не запустится, что приводит в движение ротор генератора.

Есть исключения — например, и из-за остаточной намагниченности обмотки возбуждения генератор стандартного режима ГАЗ-21 запускается независимо при условии непрерывной работы машины. Вы можете завести автомобиль с «толкателем», если у него есть генератор постоянного тока, с устройством переменного тока такая хитрость невозможна.

Задача регулятора напряжения

Из школьного курса физики каждый автомобилист должен помнить принцип работы генератора:

Нетрудно представить, что на величину напряжения, исходящего от генератора, влияют величина магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока — горение и залипание щеток при снятии больших токов с якоря — была решена путем переключения на генераторы переменного тока. Ток возбуждения, подаваемый на ротор для возбуждения магнитной индукции, на порядок меньше; гораздо проще снять электричество со стационарного статора.

Однако вместо терминалов «-» и «», постоянно расположенных в космосе, автопроизводители получают постоянную смену плюсов и минусов. В принципе невозможно зарядить аккумулятор переменным током, поэтому он предварительно выпрямляется диодным мостом.

Из этих нюансов плавно вытекают проблемы, решаемые релейным генератором:

Следовательно, регулятор напряжения также называется зарядным реле, и на панели отображается сигнальная лампа для процесса зарядки аккумулятора. Функция отключения обратного тока включена в конструкцию генераторов по умолчанию.

Разновидности регуляторных реле

Перед выполнением самостоятельного ремонта устройства контроля напряжения необходимо учитывать, что существует несколько типов регуляторов:

Генераторы постоянного тока

Таким образом, схема подключения регулятора напряжения при работе генератора постоянного тока является более сложной. Потому что в режиме парковки автомобиля, когда двигатель выключен, необходимо отключить генератор от аккумулятора.

Во время диагностики реле проверяется на выполнение трех функций:

Любая неисправность должна быть устранена.

Реле генератора

В отличие от предыдущего случая, самодиагностика регулятора генератора немного проще. Конструкция «автомобильной силовой установки» уже включает в себя функцию отключения электричества при парковке от аккумулятора. Осталось только проверить напряжение на обмотке возбуждения и на выходе генератора.

Если на машине установлен генератор переменного тока, он не может быть запущен путем ускорения от скольжения. Потому что нет остаточной намагниченности на захватывающей обмотке по умолчанию.

Внутренний и внешний контроль

Для автомобилистов важно знать, что они измеряют, и начать регулировать напряжение реле в определенном месте их установки. Поэтому встроенные модификации действуют непосредственно на генератор, а пульт «не знает» о его наличии в автомобиле.

Отделение для «» и «-«

Видео: Как Проверить Реле Регулятор

Газель 402

В принципе схемы отрицательного и положительного контроля отличаются только схемой подключения:

Однако в последнем случае появится другой провод, поскольку реле напряжения является устройством активного типа. Требуется индивидуальное питание, поэтому его «» следует обобщать отдельно.

Дуплексный

На начальном этапе машины были оснащены механическими двухступенчатыми регуляторами напряжения с простым принципом работы:

Механические двухступенчатые реле использовались в автомобилях ВАЗ 21099. Основным недостатком была работа с повышенным износом механических элементов. Поэтому эти устройства были заменены электронными (бесконтактными) реле напряжения:

Сложная схема подключения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти устройства.

Три уровня

Однако двухуровневые регуляторы, в свою очередь, также уступили место более продвинутым трехуровневым и многоуровневым устройствам:

Реле с частотной модуляцией считаются более продвинутыми — они не имеют обычного сопротивления, но частота отклика электронного ключа увеличивается. Управление осуществляется по логическим схемам.

Принцип действия реле регулятора

Благодаря встроенным резисторам и специальным цепям реле может сравнивать значение напряжения, генерируемого генератором. После этого слишком высокое значение приводит к отключению реле, чтобы не заряжать аккумулятор и не повредить электроприборы, подключенные к бортовой сети.

Любые неисправности приводят к этим последствиям, выходит из строя аккумулятор батареи или резко увеличивается эксплуатационный бюджет.

Переключатель лето / зима

Независимо от времени года и температуры воздуха, генератор всегда стабилен. Как только его шкив начинает вращаться, электрический ток генерируется по умолчанию. Однако зимой внутренняя часть аккумулятора замерзает, заряжается гораздо хуже, чем летом.

В этом переключателе нет ничего необычного, просто грубые настройки реле регулятора, которые позволяют увеличить напряжение на клеммах аккумулятора до 15 В.

Подключение к бортовой сети генератора

Если вы подключаете новое устройство самостоятельно при замене генератора, вам следует учесть нюансы:

Амперметры являются важными устройствами, которые можно использовать для определения заряда батареи и производительности генератора. Не рекомендуется снимать их с цепи без особых на то причин.

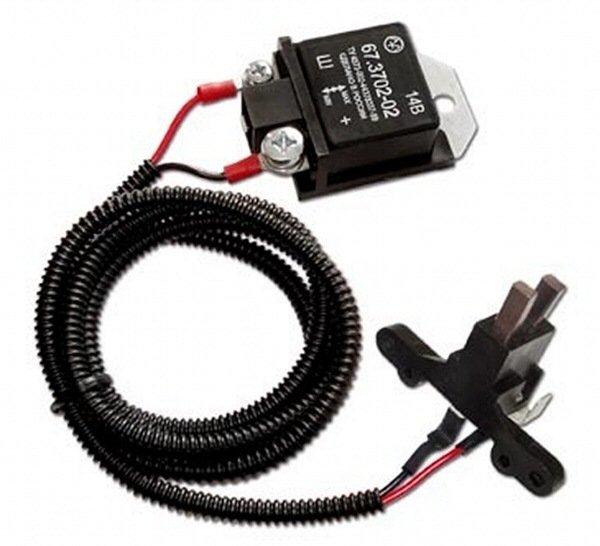

Схемы подключения пульта дистанционного управления

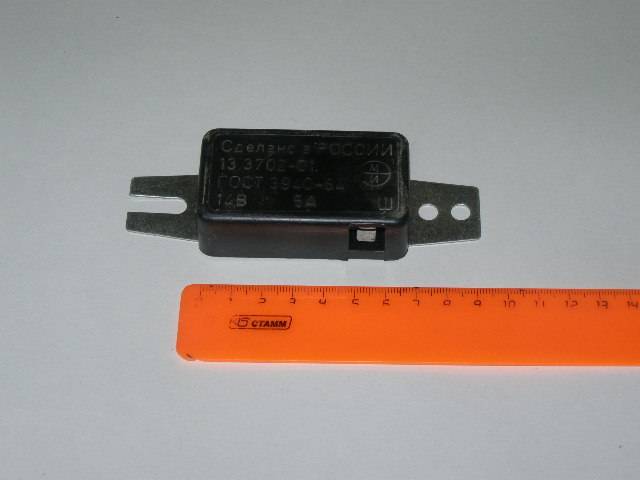

Дистанционное реле регулятора напряжения генератора устанавливается только после выяснения, к какому проводу его следует подключить. Пример:

Встроенные реле-регуляторы автомобилисты называют «шоколадными», обозначенными Y112. Они монтируются в специальные щеткодержатели, запрессованы винтами и дополнительно защищены крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточную сборку полной марки Я212А11, подключенную к замку зажигания.
Если владелец заменяет обычный генератор в старом отечественном ВАЗе устройством переменного тока от иномарки или современной жигулей, подключение производится по другой схеме:

Для дизельных двигателей в генераторах может присутствовать клемма W, к которой подключен тахометр; игнорируется при установке на автомобиль с бензиновым двигателем.

Проверьте подключение

После установки трехуровневого или другого релейного контроллера необходима проверка состояния здоровья:

После установки генератора и его подключения по вышеуказанной схеме, владельца можно ожидать «сюрприз»:

В этом случае двигатель можно остановить, удалив полевой провод или отпустив сцепление при нажатии на тормоз. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Задача решается установкой лампочки в зазор провода возбуждения:

Эта лампа автоматически становится индикатором заряда батареи.

Регулятор Диагностика

Определить неисправность регулятора напряжения можно по косвенным признакам. Прежде всего, это неправильный заряд батареи:

Однако желательно диагностировать устройства — вольтметр или тестер. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых автомобильных сетях рассчитано на 14,8 В) на высоких скоростях или минимального значения 12,8 В на низких скоростях вызывает замену / ремонт реле контроллера.

Встроенный

Чаще всего регулятор напряжения встроен в щетки генератора, поэтому необходимо проверить уровень этого узла:

В этом случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном диапазоне напряжений, выключать, когда эта характеристика увеличивается больше этой величины.

Удаленный

Диагностические различия для дистанционного реле отсутствуют, но его не нужно снимать с корпуса генератора. Регулятор напряжения генератора можно проверить во время работы двигателя, изменив скорость с низкой на среднюю, а затем на высокую. Одновременно с увеличением скорости необходимо включить дальний свет (минимум), кондиционер, монитор и другие потребители (максимум).

Таким образом, при необходимости владелец транспортного средства может заменить стандартное реле регулятора напряжения на более современную модификацию встроенного или выносного типа. Диагностика здоровья доступна самостоятельно с обычной автомобильной лампой.

Источник

Как проверить зарядка реле на газель 402 двигатель

Первый ГАЗ Клуб — AllGAZ.ru > Советы (FAQ) > Наш гараж > Электрика
Улучшаем зарядку на 402 дв. Полезные доработки родной схемы
Электрика Все вопросы по электрике
Поиск по форуму
Поиск по метке
Расширенный поиск
Найти все хорошие сообщения
Поиск по дневникам
Поиск по метке
Расширенный поиск
Поиск в галерее
Расширенный поиск

Снова всем привет, и сегодня мы поговорим про зарядку, благо на дворе зима, и проблема актуальна.

Штатная схема ЗМЗ-402, по сравнению с другими двигателями, имеет ряд особенностей. Главной из которых является включение реле-регулятора «по минусу». Решение, распространенное в конце 80-х годов в автомобилестроении, и вытесненное появившимися позже генераторными установками с самовозбуждением. Тем не менее, успешно просуществовавшее под капотом карбюраторных «Волг» до момента прекращения их выпуска.

Не буду рассматривать варианты «переполюсовки» обмотки возбуждения, поскольку реальная отдача от такой операции невысока. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе». Даже количество проводов не сократить. В общем, в нашем случае тип схемы возбуждения — скорее, вопрос религии.

Любой регулятор напряжения имеет две системы: измерительную и исполнительную. На этом теории хватит (желающие могут изучить вопрос глубже, ссылки дам в конце поста), а практика такова: измерительный орган «волговского» РР измеряет напряжение в бортовой сети строго после замка зажигания (на клемме 15/1), а на то, что включается независимо от замка, ему пофиг. С одной стороны, это хорошо: вроде бы, учитывается падение напряжения на замке, и во все потребители оное напряжение подается величиной не ниже допустимой. С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Параллельно пытаясь бороться с нехваткой напруги генератора на холостых оборотах (излечилось протяжкой и зачисткой всех силовой проводки, «масс», а также заменой блока силовых предохранителей, диодный мост и РР оказались не виноваты), откопал на просторах Сети изящное и простое до безобразия решение. Необходимо соединить измерительный орган РР с клеммой «+» аккумуляторной батареи! Таким образом получив на ней стабильное напряжение на всех режимах работы двигателя. Что при исправной проводке не грозит ухудшением параметров питания устройств, включенных после замка зажигания.

Итак, на помощь нам приходят обычные силовые реле. Схема будет чуть ниже, а реализовано все до безобразия банально: из штатного разъема РР аккуратно вынимаем провод «+» (прямо с клеммой, для последующей вставки в релейную колодку) и делаем его сигнальным для нашего дополнительного реле. Второй контакт обмотки доп. реле — естественно, на «массу». Силовые контакты реле подключаем следующим образом: один (у меня это «30») — на «+» АКБ (я завел на вход блока силовых предохранителей, но у меня 3110, на более старых моделях правильнее заводить на вывод В+ генератора, или переделывать проводку по схеме 3110, притом провод генератор — АКБ делать сечением не менее 10 кв. мм). Второй («87», соответственно) — на контакт «+» реле-регулятора (вместо вынутого штатного провода).

Таким образом, обеспечивается соединение измерительной цепи РР с «плюсом» аккумулятора только при включенном зажигании.

Теперь о том, что это дало. Запустил двигатель. Холостой ход — 600. Напряжение на АКБ четко поддерживается 14,3 В плюс-минус 30 мВ (при измерении тестером очень хорошо видно, как РР переключается в пределах напряжения стабилизации). Но не обошлось без багов. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил. Просадка до 12,1. Но держит стабильно. Оставил одну печку — 14,3 снова. С повышением оборотов (примерно до 800-900) напряжение возрастает до 14,3 В и стабилизируется на этом значении, независимо от нагрузки.

Вывод отсюда таков: штатный 65-амперный генератор ЗМЗ-402 при оборотах ниже 900 [почти] не работает. О чем, кстати, говорит его заводская характеристика. Недостаток — напряжение на генераторе в этом режиме порядка 16 В, что высоковато. Но при оборотах 900 и выше все отлично! Начинается полноценная зарядка аккумуляторной батареи. То есть, заряжаться (с включенной нагрузкой) АКБ начинает на более низких оборотах, чем в штатном варианте. Притом напряжение зарядки — стабильно! Возможно, для этого (а также для поддержания давления масла на приемлемом уровне) при частом стоянии в пробках холостые лучше поднять. Я пока не поднимал, потому что в пробках стою редко. Тем не менее, разница, по сравнению со штатной схемой, заметна даже без приборов — просто по тому, как работают потребители.

Назначение реле регулятора напряжения

Независимо от опыта и стиля вождения, владелец автомобиля не может обеспечить одинаковую частоту вращения двигателя в разное время. То есть коленчатый вал двигателя, который передает крутящий момент на генератор, вращается с разными скоростями. Соответственно генератор вырабатывает разные напряжения, что крайне опасно для аккумулятора и других потребителей бортовой сети.

Взаимосвязь автоматических источников тока

Автомобиль имеет как минимум два источника электричества:

Бортовая сеть должна быть подключена к обоим этим источникам для правильной работы двигателя и других потребителей энергии. Если генератор выходит из строя, батарея будет «растягиваться» не более 2 часов, и без батареи двигатель не запустится, что приводит в движение ротор генератора.

Есть исключения — например, и из-за остаточной намагниченности обмотки возбуждения генератор стандартного режима ГАЗ-21 запускается независимо при условии непрерывной работы машины. Вы можете завести автомобиль с «толкателем», если у него есть генератор постоянного тока, с устройством переменного тока такая хитрость невозможна.

Задача регулятора напряжения

Из школьного курса физики каждый автомобилист должен помнить принцип работы генератора:

Нетрудно представить, что на величину напряжения, исходящего от генератора, влияют величина магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока — горение и залипание щеток при снятии больших токов с якоря — была решена путем переключения на генераторы переменного тока. Ток возбуждения, подаваемый на ротор для возбуждения магнитной индукции, на порядок меньше; гораздо проще снять электричество со стационарного статора.

Однако вместо терминалов «-» и «», постоянно расположенных в космосе, автопроизводители получают постоянную смену плюсов и минусов. В принципе невозможно зарядить аккумулятор переменным током, поэтому он предварительно выпрямляется диодным мостом.

Из этих нюансов плавно вытекают проблемы, решаемые релейным генератором:

Следовательно, регулятор напряжения также называется зарядным реле, и на панели отображается сигнальная лампа для процесса зарядки аккумулятора. Функция отключения обратного тока включена в конструкцию генераторов по умолчанию.

Газель евро 3 генератор плохая зарядка причина

на самом генераторе замерял зарядку сколько выдает?

замерял на клеммах

аккум заведомо исправный ставили для сравнения…

ремень нормально натянут?

интегралка внутри гены?

что есть интегралка?))

ну она ж в/на щетках, кругленькая…в газеле гена точь-в-точь десятошный…

проверь ее как на картинке, лампочка гореть должна

с габаритов диод пойдет?

диод пойдет, только можешь полярность перепутать и он гореть не будет. лучше лампу

ок! сейчас пойду пробывать.

проверил! подключил противотуманку — горит

Если зарядка идет вполовину ( сам писал 13.45 В) то это либо обмотка статора ( межвитковое, замыкание на массу) либо диодный мост.Проверь подкову контролькой если все в норме то меняй обмотку статора

Как мост проверить?

Разновидности регуляторных реле

Перед выполнением самостоятельного ремонта устройства контроля напряжения необходимо учитывать, что существует несколько типов регуляторов:

READ Как Проверить Пробег BMW X5 E70

Генераторы постоянного тока

Таким образом, схема подключения регулятора напряжения при работе генератора постоянного тока является более сложной. Потому что в режиме парковки автомобиля, когда двигатель выключен, необходимо отключить генератор от аккумулятора.

Во время диагностики реле проверяется на выполнение трех функций:

Любая неисправность должна быть устранена.

Реле генератора

В отличие от предыдущего случая, самодиагностика регулятора генератора немного проще. Конструкция «автомобильной силовой установки» уже включает в себя функцию отключения электричества при парковке от аккумулятора. Осталось только проверить напряжение на обмотке возбуждения и на выходе генератора.

Если на машине установлен генератор переменного тока, он не может быть запущен путем ускорения от скольжения. Потому что нет остаточной намагниченности на захватывающей обмотке по умолчанию.

Внутренний и внешний контроль

Для автомобилистов важно знать, что они измеряют, и начать регулировать напряжение реле в определенном месте их установки. Поэтому встроенные модификации действуют непосредственно на генератор, а пульт «не знает» о его наличии в автомобиле.

Отделение для «» и «-«

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.


С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.


Замена шкива.


Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку!


После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно. Как подключить генератор на змз 402

READ Как подключить провода sata к материнской плате

Видео: Как Проверить Реле Регулятор Газель 402

В принципе схемы отрицательного и положительного контроля отличаются только схемой подключения:

Однако в последнем случае появится другой провод, поскольку реле напряжения является устройством активного типа. Требуется индивидуальное питание, поэтому его «» следует обобщать отдельно.

Дуплексный

На начальном этапе машины были оснащены механическими двухступенчатыми регуляторами напряжения с простым принципом работы:

Механические двухступенчатые реле использовались в автомобилях ВАЗ 21099. Основным недостатком была работа с повышенным износом механических элементов. Поэтому эти устройства были заменены электронными (бесконтактными) реле напряжения:

Сложная схема подключения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти устройства.

Три уровня

Однако двухуровневые регуляторы, в свою очередь, также уступили место более продвинутым трехуровневым и многоуровневым устройствам:

READ Как Проверить Эгур Ford Focus 2

Реле с частотной модуляцией считаются более продвинутыми — они не имеют обычного сопротивления, но частота отклика электронного ключа увеличивается. Управление осуществляется по логическим схемам.

Принцип действия реле регулятора

Благодаря встроенным резисторам и специальным цепям реле может сравнивать значение напряжения, генерируемого генератором. После этого слишком высокое значение приводит к отключению реле, чтобы не заряжать аккумулятор и не повредить электроприборы, подключенные к бортовой сети.

Любые неисправности приводят к этим последствиям, выходит из строя аккумулятор батареи или резко увеличивается эксплуатационный бюджет.

Переключатель лето / зима

Независимо от времени года и температуры воздуха, генератор всегда стабилен. Как только его шкив начинает вращаться, электрический ток генерируется по умолчанию. Однако зимой внутренняя часть аккумулятора замерзает, заряжается гораздо хуже, чем летом.

В этом переключателе нет ничего необычного, просто грубые настройки реле регулятора, которые позволяют увеличить напряжение на клеммах аккумулятора до 15 В.

Подключение к бортовой сети генератора

Если вы подключаете новое устройство самостоятельно при замене генератора, вам следует учесть нюансы:

Амперметры являются важными устройствами, которые можно использовать для определения заряда батареи и производительности генератора. Не рекомендуется снимать их с цепи без особых на то причин.

Схемы подключения пульта дистанционного управления

Дистанционное реле регулятора напряжения генератора устанавливается только после выяснения, к какому проводу его следует подключить. Пример:

Встроенные реле-регуляторы автомобилисты называют «шоколадными», обозначенными Y112. Они монтируются в специальные щеткодержатели, запрессованы винтами и дополнительно защищены крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточную сборку полной марки Я212А11, подключенную к замку зажигания. Если владелец заменяет обычный генератор в старом отечественном ВАЗе устройством переменного тока от иномарки или современной жигулей, подключение производится по другой схеме:

READ Ford Куга Дизель Замена Ремня ГРМ

Для дизельных двигателей в генераторах может присутствовать клемма W, к которой подключен тахометр; игнорируется при установке на автомобиль с бензиновым двигателем.

Проверьте подключение

После установки трехуровневого или другого релейного контроллера необходима проверка состояния здоровья:

После установки генератора и его подключения по вышеуказанной схеме, владельца можно ожидать «сюрприз»:

В этом случае двигатель можно остановить, удалив полевой провод или отпустив сцепление при нажатии на тормоз. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Задача решается установкой лампочки в зазор провода возбуждения:

Эта лампа автоматически становится индикатором заряда батареи.

Сколько должна быть зарядка на газели | Авто Брянск

Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока.

Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других.

Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания.

То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А. Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер.

Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор.

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

Регулятор Диагностика

Определить неисправность регулятора напряжения можно по косвенным признакам. Прежде всего, это неправильный заряд батареи:

Однако желательно диагностировать устройства — вольтметр или тестер. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых автомобильных сетях рассчитано на 14,8 В) на высоких скоростях или минимального значения 12,8 В на низких скоростях вызывает замену / ремонт реле контроллера.

Встроенный

Чаще всего регулятор напряжения встроен в щетки генератора, поэтому необходимо проверить

уровень этого узла:

В этом случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном диапазоне напряжений, выключать, когда эта характеристика увеличивается больше этой величины.

Удаленный

Диагностические различия для дистанционного реле отсутствуют, но его не нужно снимать с корпуса генератора. Регулятор напряжения генератора можно проверить во время работы двигателя, изменив скорость с низкой на среднюю, а затем на высокую. Одновременно с увеличением скорости необходимо включить дальний свет (минимум), кондиционер, монитор и другие потребители (максимум).

Таким образом, при необходимости владелец транспортного средства может заменить стандартное реле регулятора напряжения на более современную модификацию встроенного или выносного типа. Диагностика здоровья доступна самостоятельно с обычной автомобильной лампой.

Источник

Видео

Проводка генератора змз 402 Газель

Если реле зарядки глючит и неправильно заряжает аккумулятор? На примере ГАЗ-2705

замена реле напряжения газель волга на трехуровневое реле регулятора напряжения

пропала зарядка на Волге или не работает генератор. будни автоэлектрика.

Перезаряд АКБ(402 мотор)? Проблема решена!

Подключаем реле-регуляторы на генератор Г-250 и аналогичные

Как проверить исправен ли реле регулятор мотоцикла?

ГАЗ 3110 402 ДВИГАТЕЛЬ. ПЕРЕЗАРЯД ГЕНЕРАТОРА. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТИ

Как проверить реле регулятор (регулятор напряжения) генератора

Как проверить реле заряда (ИРН) ВАЗ 2101,02,03,04,06,07,011.

Поделиться или сохранить к себе:

Реле регулятор напряжения газель бизнес 4216

Многие владельцы, купившие первые газели бизнес в 2010 году, не могли понять, почему поездив 2 дня — на третий машина не заводилась, АКБ была разряжена в ноль.

Причина была не в генераторе. это был конструкторский просчет. Они не учли, что на инжекторном моторе работает насос и форсунки, и влепили генератор от карбюраторного двигателя. С включенным ближним не оставалось тока, для зарядки АКБ.

Многие меняли генераторы на 100 ампер, бесспорно это вариант. Потом завод тоже стал ставить генераторы помощнее.

Я поступил иначе. я купил реле регулятор, которым можно регулировать напряжение зарядки. Теперь полет нормальный, и АКБ больше не разряжается.

Ищете новое реле-регулятор ГАЗель для замены и ремонта? Обратитесь к каталогу магазина AvtoALL.RU – в данном разделе представлен широчайший выбор электрокомпонентов по доступным ценам. В наличии только оригинальные детали высокого качества, что подтверждается сертификатами. Благодаря широкому выбору и высокому качеству вы купите реле для любой «ГАЗели», и надолго решите проблему с электрикой.

Выбирая новое реле, ориентируйтесь на каталожный номер детали или допустимого аналога. Не уверены в выборе? Позвоните по телефону #defaultPhoneCodeMain# – онлайн-консультанты ответят на все ваши вопросы и помогут сделать верную покупку без лишних затрат.

Журнал «Рейс» совместно с «Группой ГАЗ» продолжает проект, цель которого — оценка качества и ресурса двигателя УМЗ-4216.

201005251656_gazele

Как ни пытаются убедить нас различные экологические организации и ученое сообщество в существовании глобального потепления, верится в это с трудом. В России термометры фиксировали сильное понижение температуры. У «железных коней» в такую погоду обострялись и возникали новые мелкие, и не очень, «болячки»: горели стартера, разряжались аккумуляторы, замерзали замки дверей, жидкость в омывателях окон и так далее.

Морозная зима стала серьезным испытанием для ульяновских моторов

«ГАЗели» с двигателями УМЗ-4216 также не миновали неприятностей, в том числе с запуском в морозные деньки. Все дело в том, что при разработке и последующей установке на конвейер все двигатели УМЗ-4216 оснащали генераторами, произведенными на «Заводе им. Тарасова». Они находятся на первом месте по числу дефектов среди всего навесного оборудования. Даже исправные генераторы этого производителя выдают лишь 12,7–13,2 Вольт, что, естественно, недостаточно для полноценного заряда АКБ в условиях низких температур. Ведь помимо фар и дворников водители постоянно пользуются вентилятором отопителя.

Лопнувшие после замены выпускные коллекторы обновлять не собираются

На период холодов водители прикрутили дополнительный массовый провод

Когда число рекламаций достигло угрожающих величин, ульяновский завод всерьез занялся этой проблемой. В результате конструкторско-технологических изменений в генераторах, производимых ОАО «ЗиТ», количество отказов снизилось на 16%. Параллельно с этой работой был проведен поиск альтернативных поставщиков, в результате которого уже в апреле 2009 года были собраны первые 200 двигателей УМЗ с генераторами ОАО «БАТЭ». В настоящее время изготовлено более 7000 УМЗ-4216 с этими генераторами. Тем, кто купил машины до апреля 2009, скорее всего придется самостоятельно менять навесное оборудование, дабы обеспечить АКБ надлежащей зарядкой.

Под УМЗ-4216 отвели две сборочные линии

Как и в случае с генераторами, с апреля 2009 года стартеры также начали устанавливать от альтернативного поставщика, что по результатам предварительного мониторинга позволило улучшить качество изделий в пять раз. И, как показали серьезные заводские исследования, далеко не всегда причиной рекламации по стартеру является неисправность — в половине случаев это банальная халатность при эксплуатации. Например, частенько нерадивые водители запускают двигатель с включенной передачей, да к тому же на полностью груженом автомобиле. А вот остальные узлы и детали УМЗ-4216 неприятных сюрпризов пока не преподносят.

201005251656_no_copyright_201004061801_man

— С наступлением сильных холодов ульяновские двигатели, как один, отказывались заводиться. И тогда, и сейчас, чтобы запустить мотор, приходится скидывать разъем с температурного датчика, переводя таким образом блок управления двигателем в аварийный режим. Усугубляют и без того тяжелый процесс запуска разряженные аккумуляторные батареи, которых хватает на четыре-пять проворотов коленчатого вала. Ведь генераторы выдают заряд всего 12,7–13 Вольт. Что только мы с ними ни делали: и меняли диодные мосты, и реле-регуляторы — все без толку. Есть проблемы и с системой охлаждения УМЗ-4216: регулярно приходится менять термостаты.

Чтобы запустить двигатель, нужно скинуть разъем с температурного датчика

Николай Колышкин, руководитель группы надежности двигателей УМЗ

— Да, информация о неработающих термостатах до нас доходила. Однако эта неисправность не была массовой — лишь единичные случаи. Про необходимость скидывать разъем с температурного датчика, чтобы запустить двигатель, я вообще слышу впервые. Впрысковые модификации, в отличие от карбюраторных, вообще славятся хорошим пуском при низких температурах. Из-за массовости неисправностей с датчиком аварийного падения давления масла мы ведем мониторинг этих случаев. Исследования показывают, что в 50% случаев виноват изготовитель датчиков. Поэтому мы настояли на мероприятиях по улучшению качества и следим за их результатами. В остальных 50% были выявлены неисправности в электропроводке и комбинации приборов, при которых загоралась контрольная лампочка. Для предотвращения некорректной работы датчика мы привариваем к масляному картеру дополнительную перегородку.

Трехуровневое реле зарядки в Санкт-Петербурге: 132-товара: бесплатная доставка, скидка-33% [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Трехуровневое реле зарядки

Трехуровневое реле контроля уровня жидкости Евроавтоматика F&F PZ-831 Контактная группа: 3NO,

ПОДРОБНЕЕЕще цены и похожие товары

Реле Зарядки Ваз 2105 (Замена Я112и) 67. 3702-09 Генератор Г222 Калуга Энергомаш арт. 2105-

В МАГАЗИНЕще цены и похожие товары

Реле зарядки ВАЗ 1118 генератор Прамо Саранск

В МАГАЗИНЕще цены и похожие товары

Реле Зарядки Lada Largus Генератор Bosch Автотрейд арт. 244.3772

В МАГАЗИНЕще цены и похожие товары

1 125

1223

Реле зарядки «КРОНА» Hyundai Accent, Matrix, Tucson (Ген-р: 3737023720) тип MANDOO — КРОНА арт. 628.3701

В МАГАЗИНЕще цены и похожие товары

Реле Зарядки Ваз 2110, Двс 406 14в 5a Генератор Прамо, Eldix Саранск Прамо арт. ЩДР 881.37

В МАГАЗИНЕще цены и похожие товары

Реле Зарядки Ваз 2170 Генератор 9402.3708-14 115 А Саранск Орбита арт. 897.3702

В МАГАЗИНЕще цены и похожие товары

Трехуровневое реле контроля уровня жидкости Евроавтоматика F&F PZ-830 Контактная группа: 3NO/NC,

ПОДРОБНЕЕЕще цены и похожие товары

STARTVOLT 251179V Реле зарядки Lada Largus 12-, Renault Logan 04-, 1. 4i/1.6i VRR 0901

В МАГАЗИНЕще цены и похожие товары

АСТРО 3138V Реле зарядки ВАЗ 2108 с/образца Пенза 56.3702

В МАГАЗИНЕще цены и похожие товары

РОМБ 262029V Реле зарядки ВАЗ 2108 н/образца

В МАГАЗИНЕще цены и похожие товары

АВТОЭЛЕКТРОНИКА 3139V Реле зарядки ВАЗ 2101 Калуга 121.3702

В МАГАЗИНЕще цены и похожие товары

АВТОЭЛЕКТРОНИКА 3147V Реле зарядки АКБ РС-702 з-д Калуга

В МАГАЗИНЕще цены и похожие товары

АВТОТРЕЙД 261408V Реле зарядки Lada Largus генератор Bosch

В МАГАЗИНЕще цены и похожие товары

GALLANT 146273V Реле зарядки ВАЗ 2170 генератор 9402.3701-03, 9402.3701-01

В МАГАЗИНЕще цены и похожие товары

АВТОТРЕЙД 138126V Реле зарядки ВАЗ 2108 н/образца 24. 3772

В МАГАЗИНЕще цены и похожие товары

АВТОТРЕЙД 138111V Реле зарядки ВАЗ 2110 АвтоТрейд241.3772

В МАГАЗИНЕще цены и похожие товары

РОМБ 15182G Реле зарядки ГАЗ 53 22.3772000

В МАГАЗИНЕще цены и похожие товары

РОМБ 16593G Реле зарядки 131.3702

В МАГАЗИНЕще цены и похожие товары

АСТРО 3144V Реле зарядки ВАЗ 2101 со светодиодом Пенза

В МАГАЗИНЕще цены и похожие товары

АВТОЭЛЕКТРОНИКА 5921V Реле зарядки ВАЗ 1118 Калуга 849.3702

В МАГАЗИНЕще цены и похожие товары

GALLANT 146275V Реле зарядки ВАЗ 2108 генератор 5102.3771, 5122.3771

В МАГАЗИНЕще цены и похожие товары

АСТРО 89248V Реле зарядки ВАЗ 2101 н/образца Пенза 591. 3702/59.3702

В МАГАЗИНЕще цены и похожие товары

STARTVOLT 141043V Реле зарядки ВАЗ 2190 VRR 0190

В МАГАЗИНЕще цены и похожие товары

PRAMO 9828V Реле зарядки ВАЗ 2110, двс 406 14В 5A генератор Прамо, Eldix Саранск

В МАГАЗИНЕще цены и похожие товары

GALLANT 146274V Реле зарядки ВАЗ 2108 н/образца

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Трехуровневое реле зарядки в Белгороде: 570-товаров: бесплатная доставка, скидка-48% [перейти]

Партнерская программаПомощь

Белгород

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Электротехника

Электротехника

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Трехуровневое реле зарядки

1 125

1223

Реле зарядки «КРОНА» Hyundai Accent, Matrix, Tucson (Ген-р: 3737023720) тип MANDOO — КРОНА арт. 628.3701

В МАГАЗИНЕще цены и похожие товары

Трехуровневое реле контроля уровня жидкости Евроавтоматика F&F PZ-831 Контактная группа: 3NO,

ПОДРОБНЕЕЕще цены и похожие товары

Трехуровневое реле контроля уровня жидкости Евроавтоматика F&F PZ-830 Контактная группа: 3NO/NC,

ПОДРОБНЕЕЕще цены и похожие товары

Реле Зарядки Ваз 2105 (Замена Я112и) 67.3702-09 Генератор Г222 Калуга Энергомаш арт. 2105-

В МАГАЗИНЕще цены и похожие товары

STARTVOLT 141043V Реле зарядки ВАЗ 2190 VRR 0190

В МАГАЗИНЕще цены и похожие товары

Реле зарядки ВАЗ 1118 генератор Прамо Саранск

В МАГАЗИНЕще цены и похожие товары

АВТОТРЕЙД 138111V Реле зарядки ВАЗ 2110 АвтоТрейд241.3772

В МАГАЗИНЕще цены и похожие товары

STARTVOLT 251179V Реле зарядки Lada Largus 12-, Renault Logan 04-, 1. 4i/1.6i VRR 0901

В МАГАЗИНЕще цены и похожие товары

GALLANT 146273V Реле зарядки ВАЗ 2170 генератор 9402.3701-03, 9402.3701-01

В МАГАЗИНЕще цены и похожие товары

ЭМИ 10982G Реле зарядки РР362Б1 Калуга

В МАГАЗИНЕще цены и похожие товары

GALLANT 146274V Реле зарядки ВАЗ 2108 н/образца

В МАГАЗИНЕще цены и похожие товары

GALLANT 146275V Реле зарядки ВАЗ 2108 генератор 5102.3771, 5122.3771

В МАГАЗИНЕще цены и похожие товары

АВТОТРЕЙД 261408V Реле зарядки Lada Largus генератор Bosch

В МАГАЗИНЕще цены и похожие товары

STARTVOLT 115768V Реле зарядки 2110 VRR 0110

В МАГАЗИНЕще цены и похожие товары

АВТОТРЕЙД 138126V Реле зарядки ВАЗ 2108 н/образца 24. 3772

В МАГАЗИНЕще цены и похожие товары

РОМБ 262029V Реле зарядки ВАЗ 2108 н/образца

В МАГАЗИНЕще цены и похожие товары

Реле Зарядки Ваз 2170 Генератор 9402.3708-14 115 А Саранск Орбита арт. 897.3702

В МАГАЗИНЕще цены и похожие товары

PRAMO 9828V Реле зарядки ВАЗ 2110, двс 406 14В 5A генератор Прамо, Eldix Саранск

В МАГАЗИНЕще цены и похожие товары

АВТОЭЛЕКТРОНИКА 5921V Реле зарядки ВАЗ 1118 Калуга 849.3702

В МАГАЗИНЕще цены и похожие товары

АСТРО 3138V Реле зарядки ВАЗ 2108 с/образца Пенза 56.3702

В МАГАЗИНЕще цены и похожие товары

АВТОЭЛЕКТРОНИКА 3137V Реле зарядки ВАЗ 2108 н/образца Калуга 36.3702-01/571.3702

В МАГАЗИНЕще цены и похожие товары

РОМБ 16593G Реле зарядки 131. 3702

В МАГАЗИНЕще цены и похожие товары

STARTVOLT 137763V Реле зарядки ВАЗ 2108 н/образца VRR 0108

В МАГАЗИНЕще цены и похожие товары

АСТРО 3144V Реле зарядки ВАЗ 2101 со светодиодом Пенза

В МАГАЗИНЕще цены и похожие товары

АВТОЭЛЕКТРОНИКА 3139V Реле зарядки ВАЗ 2101 Калуга 121.3702

В МАГАЗИНЕще цены и похожие товары

АСТРО 3143V Реле зарядки ВАЗ 2105 в сборе Пенза 71.3702 Г222

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Реле регулятор напряжения — Клуб владельцев ГАЗ 24

Ответить
