Рулевая система ваз 2107: Рулевой механизм ВАЗ 2107: устройство и ремонт рулевых тяг, колонки, редуктора своими руками (видео)

Содержание

Особенности рулевого управления ВАЗ-2107

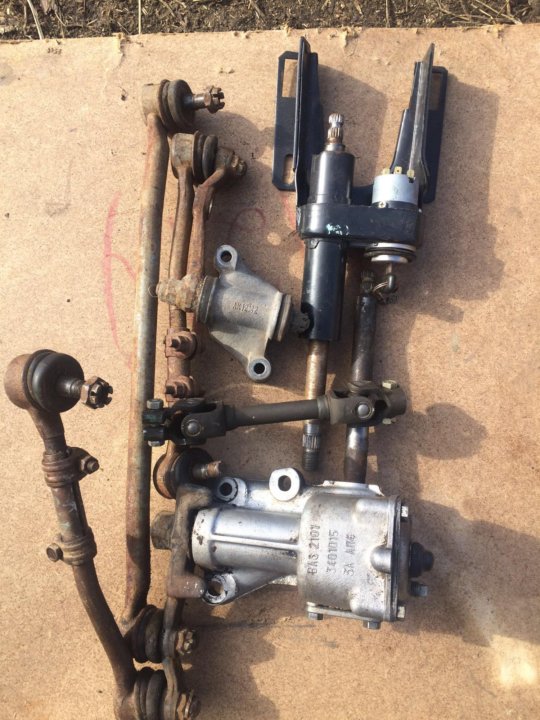

Рулевое управление состоит из рулевого механизма и рулевого привода

Рулевой механизм включает в себя рулевое колесо, рулевые валы, редуктор и детали крепления

Рулевое колесо насажено на шлицевой конец верхнего рулевого вала и закреплено гайкой. На колесе установлен выключатель звуковых сигналов, закрытый пластмассовой крышкой.

Нижняя шлицевая часть верхнего рулевого вала соединяется со шлицевым концом вала редуктора через промежуточный вал с двумя карданными шарнирами.

Шлицевые соединения карданных шарниров стянуты клеммами с болтами.

Верхний рулевой вал установлен в трубе кронштейна крепления на двух игольчатых подшипниках.

На трубе кронштейна установлены подрулевые переключатели.

Верхняя часть кронштейна рулевого вала закреплена на кузове двумя гайками, а нижняя – двумя винтами со срезными головками.

В гнезде кронштейна установлен выключатель зажигания с блокирующим механизмом.

Кронштейн и верхняя часть рулевого вала закрыты пластмассовыми кожухами.

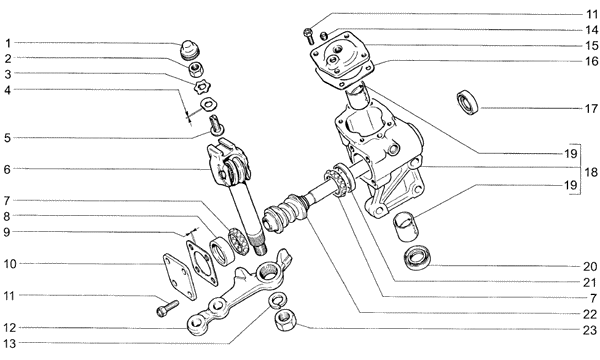

Картер редуктора рулевого механизма закреплен тремя болтами на левом лонжероне кузова внутри моторного отсека.

Глобоидальный червяк, который находится в зацеплении с роликом вала сошки, установлен в картере редуктора на двух радиально-упорных (регулируемых) шариковых подшипниках.

Осевой зазор в подшипниках червяка регулируется подбором прокладок между картером и крышкой.

Вал сошки вращается в двух бронзовых втулках, запрессованных в картер.

На верхнем конце вала сошки установлен на шариковых подшипниках двухгребневой ролик, а на нижнем на конических шлицах закреплена сошка рулевого механизма.

Зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера.

Рулевой привод состоит из трех тяг, маятникового рычага, поворотных кулаков и их рычагов.

Средняя рулевая тяга шарнирами соединена с маятниковым рычагом и сошкой рулевого механизма.

Боковые тяги состоят из двух резьбовых наконечников, соединенных между собой резьбовой муфтой.

Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовых муфт изменяется длина тяг и соответственно – угол схождения колес.

В наконечниках тяг также установлены шаровые шарниры для соединения с рычагами поворотных кулаков, сошкой рулевого механизма и маятниковым рычагом.

Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова в моторном отсеке.

В кронштейне установлены две пластмассовые втулки, в которых поворачивается ось рычага.

Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных углах поворота рулевого колеса упираются в корпус редуктора.

Возможные неисправности рулевого управления и методы устранения неисправностей

Причина (Метод устранения)

Увеличенный свободный ход рулевого колеса

Ослабление болтов крепления картера рулевого механизма — Затяните гайки

Ослабление гаек шаровых пальцев рулевых тяг — Затяните гайки

Увеличенный зазор в шаровых шарнирах — Замените наконечники или рулевые тяги

Увеличенный зазор в подшипниках ступиц передних колес — Отрегулируйте зазор

Увеличенный зазор в зацеплении ролика с червяком — Отрегулируйте зазор

Слишком большой зазор между осью маятникового рычага и втулками — Замените втулки или кронштейн в сборе

Увеличенный зазор в подшипниках червяка — Отрегулируйте зазор

Тугое вращение рулевого колеса

Деформация деталей рулевого привода — Замените деформированные детали

Неправильная установка углов передних колес — Проверьте углы установки колес и отрегулируйте

Нарушен зазор в зацеплении ролика с червяком — Отрегулируйте зазор

Перетянута регулировочная гайка оси маятникового рычага — Отрегулируйте затягивание гайки

Низкое давление в шинах передних колес — Установите нормальное давление

Повреждение деталей шаровых шарниров — Проверьте и замените поврежденные детали

Отсутствует масло в картере рулевого механизма — Проверьте и долейте. При необходимости замените сальник

Несоосность вала червяка с валом рулевого механизма — Отрегулируйте шайбами соосность валов

Шум (стуки) в рулевом управлении

Увеличенный зазор в подшипниках ступиц передних колес — Отрегулируйте зазор

Ослабление гаек шаровых пальцев рулевых тяг — Затяните гайки

Увеличенный зазор между осью маятникового рычага и втулками — Замените втулки или кронштейн в сборе

Ослаблена регулировочная гайка оси маятникового рычага — Отрегулируйте затягивание гайки

Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка — Отрегулируйте зазор

Увеличенный зазор в шаровых шарнирах рулевых тяг — Замените наконечники или рулевые тяги

Ослабли болты крепления картера рулевого механизма или кронштейна маятникового рычага — Затяните гайки болтов крепления

Ослабли гайки крепления поворотных рычагов — Затяните гайки

Самовозбуждающееся угловое колебание передних колес

Давление в шинах не соответствует норме — Проверьте и установите нормальное давление

Нарушены углы установки передних колес — Проверьте и отрегулируйте углы установки передних колес

Увеличенный зазор в подшипниках ступиц передних колес — Отрегулируйте зазор

Дисбаланс колес — Отбалансируйте колеса

Ослабли гайки шаровых пальцев рулевых тяг — Проверьте и затяните гайки

Ослабли болты крепления картера рулевого механизма или кронштейна маятникового рычага — Проверьте и затяните гайки болтов крепления

Нарушен зазор в зацеплении ролика с червяком — Отрегулируйте зазор

Увод автомобиля от прямолинейного движения в какую-либо сторону

Неодинаковое давление в шинах — Проверьте и установите нормальное давление

Нарушены углы установки передних колес — Проверьте и отрегулируйте углы установки колес

Различная осадка пружин передней подвески — Замените непригодные пружины

Деформированы поворотные кулаки или рычаги подвески — Проверьте кулаки и рычаги, негодные детали замените

Неполное растормаживание одного или нескольких колес — Проверьте состояние тормозной системы

Утечка масла из картера

Износ сальника вала сошки или червяка — Замените сальник

Ослабление болтов, крепящих крышки картера рулевого механизма — Затяните болты

Повреждения уплотнительных прокладок — Замените прокладки

Неустойчивость автомобиля

Нарушены углы установки передних колес — Проверьте и отрегулируйте углы установки колес

Увеличенный зазор в подшипниках передних колес — Отрегулируйте зазор

Ослабление гаек шаровых пальцев рулевых тяг — Проверьте и затяните гайки

Слишком большой зазор в шаровых шарнирах рулевых тяг — Замените наконечники или рулевые тяги

Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага — Проверьте и затяните гайки болтов

Увеличенный зазор в зацеплении ролика и червяка — Отрегулируйте зазор

Деформированы поворотные кулаки или рычаги подвески — Проверьте кулаки и рычаги; замените деформированные детали
