Не щелкает реле стартера

Даже самые стойкие и опытные водители испытывают огромное раздражение, когда не заводится двигатель. Новички и вовсе, впадают в панику. Не щелкает реле, стартер не крутит, мотор не подает признаков жизни. Водители со стажем, по характерным щелчкам, легко могут определить источник неприятности – это неисправный стартер.

Работающий двигатель обеспечивает электроэнергией всю бортовую систему, за счет вращательных движений от микровзрывов топливного сгорания в камере ДВС. Однако когда мотор покоится, прекращается обеспечение электроэнергии. Вот тут-то и пригодится стартер. Он запустит двигатель, используя запас аккумулятора.

Стартер – пусковое устройство, которое раскручивает вал двигателя до необходимых для запуска оборотов. Получает питание с источника постоянного электрического тока – аккумулятора, на котором работает его моторчик.

Никто не сможет оспорить утверждение о том, что стартер – едва ли не самый главный элемент начала движения. Не щелкает реле стартера – машина так и будет стоять на месте.

Содержание статьи

Как завести автомобиль, когда не щелкает реле стартера

Определить поломку стартера может любой автолюбитель. Достаточно знать, что в таком случае происходит – автомобиль не заводится, посторонние шумы, металлический скрежет (а вот характерный щелчок реле, наоборот, отсутствует), стартер самопроизвольно останавливается.

Заставить мотор заработать, когда стартер отказывается это делать, все-таки можно. Каждый водитель должен об этом знать, хотя бы для того, чтобы доехать до ближайшего автосервиса.

  • Автомобиль с механикой заведется с толчка, когда его «дотолкают» до скорости старта.
  • С автоматикой немного сложнее. Нужно замкнуть гаечным ключом клеммы реле стартера. При этом выставляется нейтралка на АКПП. Поворачивается ключ в замке зажигания, и нажимается педаль тормоза. Если аккумулятор не сдох окончательно, машина заведется.

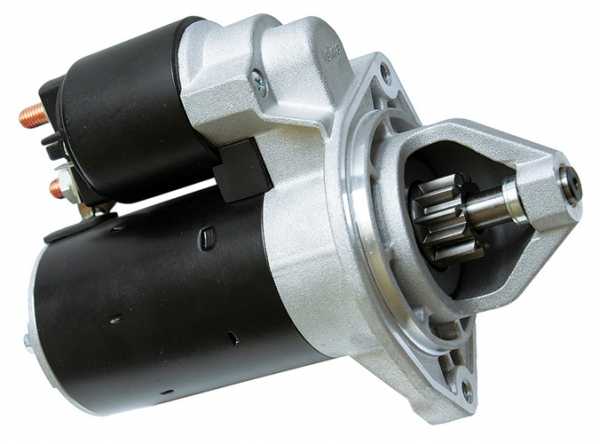

Как устроен стартер?

Конструкция устройства определяется как электродвигатель четырехполюсный. На разных моделях автомобилей стоят стартеры с двигателями разных мощностей. Классическая сборка стартера состоит из следующих элементов:

  • Корпус, который, по сути, и является электрическим двигателем. В ней размещено электромагнитные сердечники, в обмотке из медной проволоки.
  • Стальной якорь, к которому крепятся сердечники и пластины коллектора.
  • Стартерное реле втягивания, обеспечивающее питание устройства от зажигания. С помощью подвижных перемычек и электрических контактов, он также, обеспечивает выталкивание бендикса.
  • Обгонная муфта или бендикс. Посредством шестерни цепляния, передает момент кручения маховику.
  • Щетки с их держателями, которые проводят напряжение на пластины коллектора, повышая мощность стартера.

Схемы сборок стартеров различных моделей, незначительно, могут отличаться от классической модели. В основном различия бывают в, разъединяющих шестерню, способах. На автомобилях с АКПП стартеры имеют дополнительные катушки, для препятствования самопроизвольного запуска двигателя.

Рабочий процесс стартера

Весь процесс протекает циклично, временной промежуток прохождения составляет 3 -4 секунды. Действия одного цикла условно можно поделить на три этапа:

  1. Стыковка шестерни с маховиком;
  2. Непосредственный старт моторчика;
  3. Отстыковка шестерни от маховика.

Сразу после поворота ключа в замке зажигания, электрический ток с аккумулятора поступает на реле, приводя бендикс в движение. Тот цепляет маховик, при котором замыкается цепь. Вследствие этого, подается напряжение в двигатель, увеличивающий крутящий момент ротора. Его передача на вал автомобильного двигателя, с помощью стыковки с маховиком, постепенно увеличиваясь благодаря воспламенениям нескольких порций топливной смеси, приводит к окончательному запуску мотора. После этого, стартер отключается и больше ни в чем не будет задействован.

Стартеры в автомобилях с дизельными и мощными двигателями усилены редукторами. Это элемент с несколькими шестеренками, который многократно увеличивает напряжение. Использование редукторов дает ряд преимуществ:

  • повышенная эффективность;
  • потребление слабого электрического тока;
  • работает даже при очень низком уровне заряда аккумулятора.

В последнее время широкую популярность получили гибриды стартеров с генераторами.

Не щелкает реле. Сбои функционирования стартера

Важно! Стартер не предназначен для долгой работы. Он потребляет слишком большое количество электрической энергии, а резервы аккумулятора не безграничны. Его запасов едва хватит на 10 – 15 секунд, за которые машина успеет продвинуться максимум на 100 – 120 метров.



В исправно работающем стартере, отчетливо слышится щелчок. Этот звук издает реле, в момент втягивания бендекса. Если не щелкает реле стартера, значит, происходит одна из трех неприятностей:

  1. Нарушена подача электричества. При том, ток может и быть, однако напряжение будет иметь слишком низкое показание. Проверка проводов и соединений подтвердит (или опровергнет) это подозрение. Однако самой частой причиной становиться разрядка аккумулятора.
  2. Механические повреждения отдельных элементов стартера. Накопленный износ, повторяющиеся попытки неправильного старта двигателя, игнорирование осмотра этой детали во время очередных ТО – все это усугубляющие факторы механических повреждений.
  3. Выход из строя реле. Этот факт может подтвердить только профессиональная диагностика.

Есть еще ситуации, не связанные с реле, когда констатируется неисправность стартера. В этом случае должна быть твердая уверенность, что аккумулятор полностью заряжен. Например:

  • стартер работает, а маховик не вращается. Причиной становится изношенность венца на маховике. Его замена, а также, прокручивание на несколько сантиметров коленвала, полностью решают эту проблему.
  • Иммобилайзеры блокируют электроцепи автомобиля, что делает невозможным активацию стартера (ток не подается). Перед стартом, отключите противоугонную систему.
  • Щетки (и щеткодержатели) стерлись. Это, вообще, слабое место стартера. С их помощью передается напряжение на вращающийся ротор. Постоянное трение приводит к быстрому износу.
  • Повреждение изоляции обмотки приводит к замыканию в ее витках. Может появиться задымления и неприятный запах гари. Такой стартер не восстановить, без замены обмотки.
  • Плохая центровка вала, приводящая к заклиниванию или тугому вращению стартера.
  • Износ шестерни приводит к нестыковке бендикса с маховиком. Он просто проскальзывает сквозь зубья, не цепляя их. Проблема решается заменой шестерни.

Самостоятельный ремонт стартера

Устранить незначительные поломки, а также заменить отдельные его элементы, можно своими руками.

  1. Демонтаж детали. Обесточить стартер, отсоединив его от аккумулятора:
  • Снять картер. Сверху (из моторного отделения), выкрутить гайку, держащую стартер
  • Отсоединить контакт реле, выкрутить гайку и снять провод и само реле
  • Вытащить стартер, открутив нижнюю гайку
  • Новую /отремонтированную деталь монтируют обратным путем.
  1. Нужно извлечь якорь
  2. Снять крышки, предварительно открутив гайки;
  3. Вынуть шестерню. Не потеряйте шайбу на валу;
  4. Если у вас подозрения на поломку шестеренок редуктора, то демонтируйте их, замените новыми и снова закрепите;
  5. Проверьте опору уплотнителя. Деталь сделана из пластмассы, поэтому подвержена механическим повреждениям. При необходимости замените новой. Не забудьте сменить резиновую прокладку;
  6. Аккуратно вынув обручи, снять привод;
  7. Разъединить части рычага. Снять опору вала. Здесь может быть искорежено уплотнительное кольцо. Даже, просто, в профилактических целях замените новым;
  8. Демонтируйте щетки с держателями и фиксирующими деталями. Изношенные и искривленные элементы замените;
  9. Осмотрите якорь и коллектор. Отшлифуйте наждачной бумагой все компоненты. Однако если есть выбоины и вмятины, то поставьте новый. Заново запаяйте пины, проверьте обмотку индикатором. Если она перегорела, требуется общая замена;
  10. Протестируйте движение привода по валовым шлицам и сам привод. Деформированные и протертые детали нужно сменить;
  11. Прочистите вал наждачкой. При сильной деформации – заменить;
  12. Мультиметром протестируйте реле. В случае поломки, поставьте новую деталь;
  13. Теперь нужно собрать стартер обратно, предварительно смазав необходимые части моторным маслом. Проделайте все манипуляции по демонтажу, но в обратном порядке;
  14. Закрепите его на законном месте. Ремонт успешно проведен!

Новый стартер стоит недешево. Когда не щелкает реле, перед тем, как решиться на замену стартера, проведите всестороннюю диагностику авто. Это поможет выявить поломку конкретной составляющей конструкции стартера, чтобы ограничится только его сменой. Это значительно удешевит ремонт стартера.







elm327.club

Стартер щелкает, но не крутит, машина не заводится

Любой двигатель автомобиля запускается при помощи стартера. Использование этого электрического узла позволяет без каких-либо усилий со стороны водителя завести силовую установку – достаточно просто повернуть ключ зажигания в нужное положение.

Несмотря на то, что выпускается множество марок автомобилей разных классов, устройство и принцип работы стартера– идентичны (отличие только в размерах и некоторых конструктивных особенностях). А это в свою очередь сказывается на неисправностях – все они одинаковы для любых моделей.

Одной из самых распространенных проблем, с которой сталкивается много автолюбителей — это не срабатывание стартера. То есть, водитель поворачивает ключ, а в ответ слышит лишь один или несколько щелчков, но сам механизм не включается в работу.

Такие проблемы могут возникнуть по нескольким причинам, одни из которых можно легко отстранить, другие же требуют серьезного ремонта или замены узла или его составных частей.

Как все работает?

Содержание статьи

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

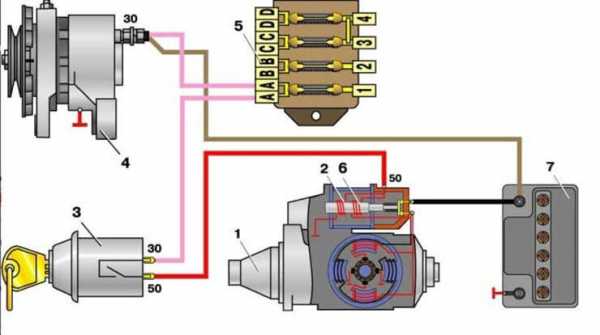

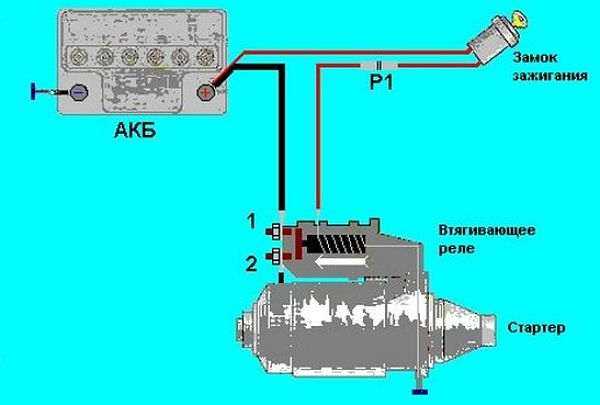

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Видео: Принцип работы стартера

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

  • аккумулятор;
  • провода и места их соединения;
  • замок зажигания;
  • втягивающее реле;
  • силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

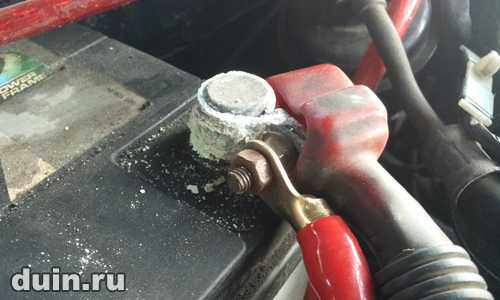

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

  1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
  2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.

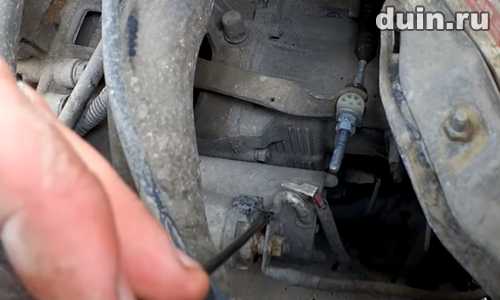

  3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

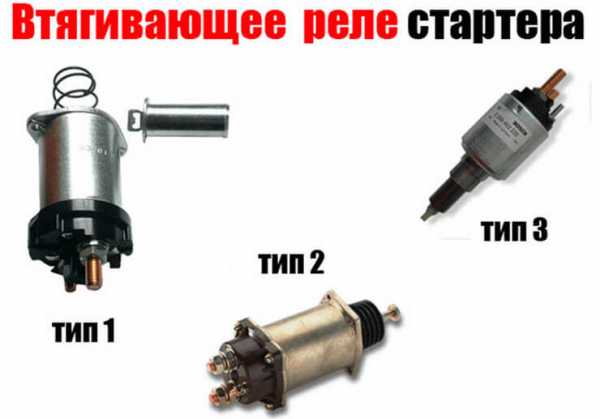

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Ещё кое-что полезное для Вас:

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

  1. Отгорание питающей шины.

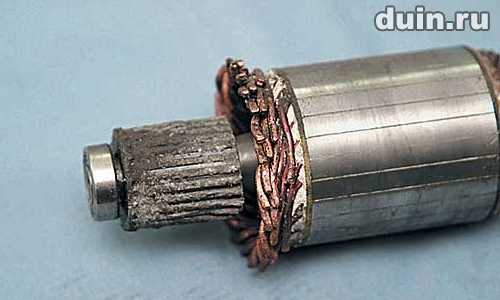

  2. Износ щеток и выгорание ламелей коллектора.
  3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

avtomotoprof.ru

Что делать, если стартер щелкает, но не крутит?

Иногда случается такое, что вы садитесь в свой автомобиль, поворачиваете ключ зажигания, слышите звук щелка, но двигатель вашего авто так и не начинает работать. Что делать, если стартер щелкает, но не крутит? Давайте разберем основные причины, которые могут привести к этой поломке, а также разберем способы их устранения.

Для начала  необходимо определить, в каком именно месте стартера появилась неисправность. Для этого необходимо знать его устройство, понимать схему его работы и включения. Давайте условно разделим всю конструкцию стартера на три основные составляющие:

  • Аккумуляторная батарея, которая питает стартер;
  • Коммутация. Сюда относятся все провода, реле, контакты и другие соединения;
  • Элементы самого стартера.

Содержание статьи:

Неисправность аккумуляторной батареи

Эта неисправность встречается достаточно часто. Аккумуляторная батарея может разрядиться или прийти в негодность по какой-либо причине. Вот три признака, по которым можно понять, что батарея разряжена:

  • Если стартер щелкает, но не крутит. Щелкает именно втягивающее реле, а в этот момент гаснут все индикаторы приборной доски автомобиля;
  • Если происходит не один щелчок, а целая серия. В это время все лампочки и индикаторы на панели начинают затухать;
  • При полностью разряженном аккумуляторе может вообще ничего не происходить при повороте ключа зажигания.

Теперь необходимо разобраться, что случилось с аккумулятором. Если он просто разрядился, то его достаточно зарядить. Если он пришел в негодность, то его необходимо заменить на работоспособный аккумулятор. Разрядившаяся батарея это только следствие, необходимо найти причину, что привело к этому. Возможно, что вы забыли выключить свет или другие потребители энергии. В этом случае понятно, почему батарея разрядилась. Если же вы уверенны в том, что все было выключено, а батарея все равно разрядилась, то вам необходимо проверить работу генератора.

Неисправность коммутации

Стартер любого автомобиля имеет достаточно простую схему коммутации. Плюс от аккумулятора присоединяется к втягивающему реле, минус остается на корпусе. К самому стартеру с реле идет специальный провод небольшого сечения, управление которым осуществляется с замка зажигания.

Если при повороте ключа реле начинает щелкать, но стартер не крутит, то возможно, что неисправность в самом втягивающем реле или проводе, который им управляет. Чтобы понять в чем дело, необходимо сныть «плюс» с реле и подать его прямо на специальную клемму, которая располагается на стартере. Если стартер заработал, то проблема в самом реле, проводке или  даже замке зажигания.

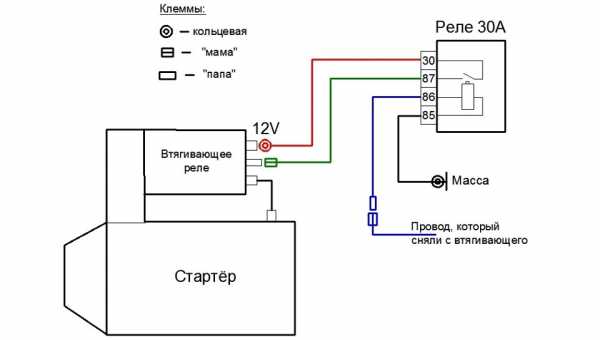

Если вам срочно нужно поехать на вашем автомобиле, но у вас произошла подобная поломка, то вышеизложенным способом вы всегда сможете завести свой автомобиль. Очень важно перед применением этого метода убедиться, что коробка передач находится в нейтральном положении.

Проблема неработающего стартера может заключаться и в плохом соединении кабеля или испорченных контактах. Если стартер щелкает с какими-то посторонними звуками или щелчки происходят через раз, то вам необходимо будет проверить соединения и клеммы аккумулятора. Очень часто клеммы окисляются, и это является причиной плохого контакта. Чтобы окислы не появлялись вновь, клеммы рекомендуется смазать специальной смазкой.

Неисправности элементов стартера

Чтобы определить, в чем проблема, необходимо снять стартер и частично разобрать его. Проблема может быть в: втягивающем реле, обмотке стартера или щетках. Давайте разберемся с каждым элементом более подробно.

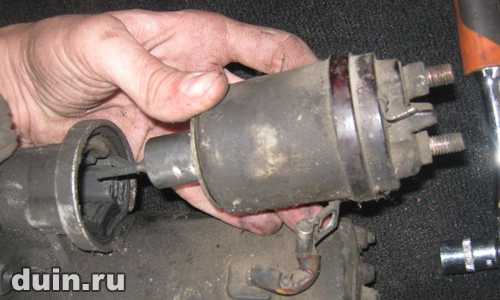

Втягивающее реле

Чтобы проверить виновно ли реле в том, что стартер не крутит, необходимо запустить сам стартер в обход всей коммутации. Втягивающее реле имеет три клеммы. Клемма, которая предназначена для соединения с батареей и клемма, идущая к самому стартеру, имеют достаточно большие размеры. Третья клемма предназначена для управления, она имеет небольшие размеры. Теперь берем отвертку и замыкаем между собой две большие схемы. Отвертка не должна касаться никаких металлических частей, кроме клемм. Если стартер начал крутиться, то втягивающее реле пришло в негодность.

Так как реле испытывает очень большой пусковой ток, то контакты внутри втягивающего реле могут просто обгореть. В этом случае, необходимо разобрать реле и зачистить обгоревшие контакты. Чтобы защитить контакты от дальнейшего обгорания их рекомендуется покрыть специальным сплавом.

Стартер щелкает, но не крутит. Неисправны щетки!

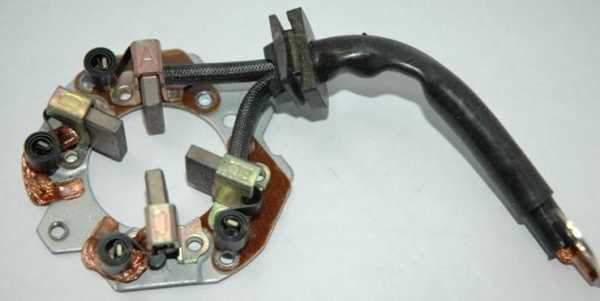

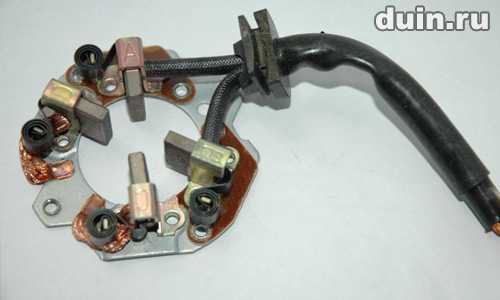

Чтобы проверить работоспособность щеток, придется снять и разобрать стартер. Когда вы дойдете до щеточного узла вы сразу заметите, что щетки неисправны. Щетки не вечны и при длительной эксплуатации они тоже ломаются. Чтобы устранить эту неисправность их придется просто заменить на новые щетки.

Обмотка стартера

Если стартер щелкает, но не крутит, то возможно неисправность кроется в его обмотке. Неисправность обмотки можно определить после демонтажа устройства. Если вы видите, что обмотка почернела, и появился запах гари, то проблема именно в обмотке. В этом случае, проще и дешевле будет заменить стартер целиком.



proautoprom.ru

в чем причина и что делать, если запуск двигателя не срабатывает и машина не заводится

Стартерный узел является одним из основных в автомобиле, поскольку именно его правильная работа обеспечивает возможность пуска ДВС. Если стартер не крутит, втягивающее не щелкает, то завести двигатель не получится.

Содержание

[ Раскрыть]

[ Скрыть]

Основные причины, почему при запуске авто не срабатывает стартер

Перед поиском неисправности в срабатывании основного узла системы зажигания надо разобраться в причинах поломки. В соответствии с причиной будет определяться алгоритм действий по ремонту устройства.

Низкий заряд аккумулятора

Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору.

При низком заряде стартер не работает и проявляются следующие признаки:

  1. Поворот ключа не приводит к запуску мотора. Стартерный узел не издает щелчков и других звуков, устройство не раскручивается. Для диагностики аккумуляторной батареи можно попробовать активировать другой потребитель энергии. Речь идет об оптике, автомагнитоле, печке либо внутреннем освещении салона.
  2. Световые индикаторы на контрольном щитке после включения зажигания гаснут. Также раздаются щелчки, свидетельствующие об активации реле стартера.
  3. Стартерный узел издает несколько щелчков, световые индикаторы на контрольном щитке гаснут или их яркость падает.

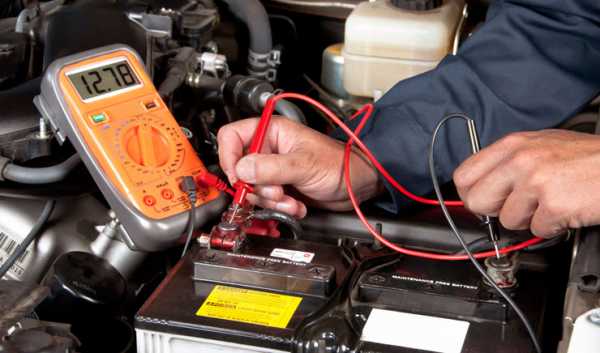

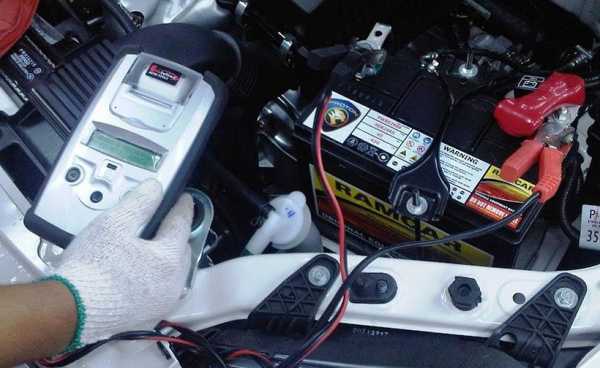

Диагностика работы АКБ может осуществляться с использованием тестера либо нагрузочной вилки, пример проверки мультиметром:

  1. Отключается зажигание и открывается капот машины. Клеммные зажимы подлежат очистке, поскольку плохая передача тока может быть обусловлена окислением контактов. Для очистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать надо аккуратно, чтобы не повредить верхний слой на зажимах.
  2. Выполняется отключение зажимов. Для ослабления гаек на контактах используются гаечные ключи.
  3. Производится визуальная проверка корпуса АКБ. Неисправности в работе батареи часто обусловлены повреждением корпуса и вытеканием из аккумулятора электролитического раствора.
  4. Если повреждения отсутствуют, выкручиваются крышки на банках АКБ. Проверяется наличие жидкости внутри устройства. Если электролит не полностью покрывает банки, надо добавить в батарею дистиллированной воды.
  5. Следующим этапом является непосредственно диагностика напряжения АКБ. Щупы мультиметра соединяются с клеммами батареи. При незапущенном двигателе рабочий параметр напряжения должен составить от 12,5 до 13 вольт. Можно произвести диагностику АКБ при заведенном силовом агрегате — она должна составить от 13,5 до 14 вольт.

Аккумуляторщик подробно рассказал о диагностике автомобильной батареи с использованием мультиметра.

Если напряжение АКБ составляет более 14,2 вольта, то батарея разряжена и генераторному устройству приходится функционировать в усиленном режиме.

Для восстановления заряда батарею надо зарядить, при этом важно соблюсти силу тока нагрузки на прибор. Процедура заряда производится помощью пуско-зарядного оборудования, на выполнение задачи обычно требуется не менее восьми часов.

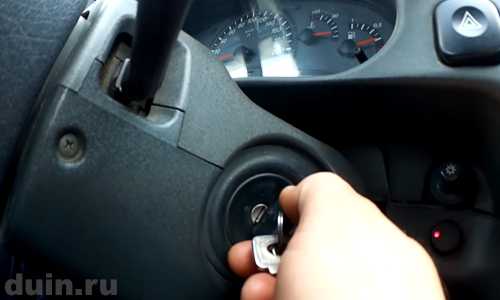

Неисправен замок зажигания

Если выключатель зажигания не работает, это можно определить по следующим признакам:

  1. Не функционирует стартерный узел. Устройство не издает щелчков, а реле не срабатывает. Такая проблема обусловлена отсутствием питания, которое должно проходить через выключательное устройство.
  2. Не функционирует электрическое оборудование, установленное в машине. Электроприборы могут быть не связаны друг с другом, к примеру, печка и освещение в салоне. Но активация оборудования происходит в результате функционирующей контактной составляющей замка зажигания.
  3. Если водитель пошевелит ключ в замке, часть электрооборудования и устройств может включиться при определенном положении ключа. Это говорит о смыкании контактных элементов и восстановлении подачи питания на оборудование.

Все причины неполадок в работе выключательного устройства зажигания можно разделить на две группы — механическую и электрическую. Неисправности в работе замка всегда проявляются в результате его неправильной установки либо быстром износе составляющих компонентов.

Неисправность электрических элементов

Электрические неполадки обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, ломается контактная составляющая. При дополнительном монтаже световых устройств и других потребителей выключатель зажигания может не выдерживать увеличения нагрузки. Из-за роста нагрузки на контактной составляющей образуется нагар, он появляется на металлической части.

Чтобы не допустить перегрузки выключательного устройства, дополнительное электрооборудование надо подключать к электрической цепи посредством реле. Наличие этого элемента обеспечит снятие части нагрузки. Проблемы в электрической составляющей замка могут быть обусловлены появлением короткого замыкания в электроцепи. Такая неисправность характерна для всех автомобилей отечественного производства, это считается их «болезнью».

О диагностике выключателя зажигания, проверке электрических неисправностей и прозвоне устройства рассказал канал Автоэлектрика ВЧ.

Неисправность механических элементов

К механическим неисправностям выключателя зажигания относится изнашивание контактных дорожек либо самих контактных элементов. Проблема может заключаться в физическом повреждении одного из составляющих компонентов устройства. Также причиной часто считается перегрев контактных элементов и пластмассового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических неполадок в работе замка зажигания потребуется демонтаж устройства.

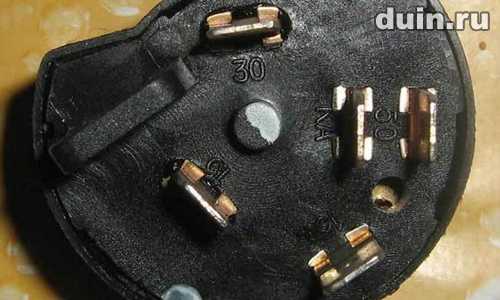

Диагностика выключательного устройства осуществляется с использованием мультиметра либо вольтметра:

  1. От аккумулятора отключается отрицательный кабель, для отсоединения провода от зажима используется ключ.
  2. Производится демонтаж пластмассовой обивки вокруг рулевой колонки автомобиля. В зависимости от модели авто процедура демонтажа будет разной. Обычно для снятия облицовки достаточно выкрутить болты, соединяющие две части обивки друг с другом.
  3. Производится отключение штекера, который подведен к устройству, от электросети машины. Жгут с проводкой извлекается из-под контрольного щитка.
  4. Производится установка ключа в выключатель. Надо провернуть элемент управления во все имеющиеся положения. В каждом из них нужно остановиться, чтобы с помощью тестера произвести диагностику сопротивления между контактными элементами проводки. Для проверки мультиметр переводится в режим омметра.
  5. Если проверка показала, что величина сопротивления 0, это говорит об исправности контактных элементов замка. Когда рабочий параметр сопротивления будет соответствовать бесконечности, то контактные компоненты нерабочие и подлежат замене. Если величина сопротивления будет измеряться в цифрах, это говорит о подгорании контактных элементов.
  6. Чтобы выполнить диагностику работоспособности подсветки, надо подать постоянный ток с напряжением 12 вольт на контакты. Пример рассмотрен на автомобиле Лада, поэтому ток подается на компоненты под номерами 2 и 6, расположенные на разъеме. Если в результате действий световой индикатор не загорелся, это говорит о неисправности в проводке либо повреждении кабеля.
  7. Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной составляющей.

Неисправно втягивающее реле

Признаки, по которым можно определить неполадки в работе втягивающего реле:

  1. Двигатель автомобиля заводится, но после запуска силового агрегата стартерный узел не выключается. Слышно, как вращается механизм, об этом свидетельствует неприятный и громкий звук жужжания.
  2. После прокручивания ключа в выключательном устройстве зажигания раздается щелчок. Это говорит об активации стартерного узла, но его запуск не происходит.
  3. При проворачивании ключа в выключателе слышно, как узел начинает раскручиваться. Но коленчатый вал силового агрегата не вращается.

Чтобы убедиться в неисправности втягивающего реле, его надо проверить, процедура диагностики рассмотрена на примере ВАЗ 2110:

  1. На первом этапе проверки выполняется диагностика электрической цепи, которая идет к реле. Производится диагностика целостности проводки. При наличии обрыва цепь на поврежденном участке надо заново соединить и заизолировать.
  2. Если электролиния целая, то выполняется диагностика срабатывания реле. Понадобится помощь другого человека. Помощник должен покрутить ключ в замке зажигания, а владелец авто слушает, раздается ли при этом щелчок. При отсутствии щелчка можно сделать вывод о поломке реле, поэтому устройство подлежит замене.
  3. При наличии щелчка и отсутствии прокручивания стартерного механизма проверяется реле. Вероятно, компонент не срабатывает в результате перегорания пластин на контактной составляющей.
  4. Для диагностики потребуется отвертка с плоским лезвием. От реле отключается клеммная часть, которая идет на замок, а посредством отвертки выполняется замыкание клемм. Речь идет об элементе, который идет от аккумулятора к стартерному узлу. Это действие позволит обеспечить прямую подачу энергии на электрический моторчик стартерного механизма без реле. Если узел стал прокручиваться, это говорит о неисправностях в работе реле.
  5. Затем выполняется диагностика напряжения, которое подается от стартерного узла, для проверки используется тестер. Такой шаг позволит точно узнать, в чем заключается неполадка — в работе стартерного узла либо электроцепи и батарее. Для диагностики контакт тестера соединяется с положительным контактом реле, на него подается напряжение от аккумулятора. Отрицательный щуп тестера надо подключить к массе автомобиля, то есть кузову или любому болту, вкрученному в корпус.
  6. После подключения помощнику надо прокрутить ключ в выключателе, элемент устанавливается в режим запуска. При повороте ключа параметр напряжения на экране тестера должен составить 12 вольт. Если полученное значение ниже, это может сообщить о частичном либо полном разряде АКБ. Энергии, которую вырабатывает батарея, может быть недостаточно для пуска силового агрегата, но ее достаточно для активации реле. При нехватке электроэнергии вращения ротора стартерного устройства не происходит.

Александр Мовчан подробно рассказал о процедуре диагностики и ремонта втягивающего реле.

Неисправен стартер

Признаки неполадки в работе стартерного механизма:

  1. При попытке пуска мотора якорный элемент стартерного узла не прокручивается либо проворачивается с трудом. Причина может заключаться в разряде АКБ, окислении поверхности зажимов либо их ослаблении на клеммных элементах.
  2. При активации системы зажигания стартерный механизм не реагирует на действия водителя или проворачивает якорный элемент с большим усилием. АКБ полностью заряжена. Проблема может заключаться в подгорании коллекторного устройства, естественном износе втулок якорного механизма. Также причина может состоять в межвитковом замыкании обмотки либо износе поверхности на щетках. Для диагностики потребуется разбор механизма и визуальная проверка его составляющих.
  3. При пуске стартерного устройства якорный элемент вращается, но коленвал силового агрегата не прокручивается. Возможно, проблему стоит искать в выходе из строя буферного кольца муфты. Иногда причина заключается в неработоспособности поводкового кольца.
  4. Если мотор заведен, стартерный механизм не выключается. Проблема может заключаться в заедании рычага приводного устройства механизма либо заливании тягового реле. Иногда причина кроется в поломке возвратного пружинного элемента выключателя.
  5. При прокручивании стартерного узла проявляются шумы, скрежет, скрипы либо другие нехарактерные и неприятные звуки. Проблему следует искать в выходе из строя зубчатого приводного устройства. Часто причина кроется в повреждении венца маховика либо изнашивании втулок подшипниковых устройств.

Проверять стартер, который не позволяет запускаться двигателю, надо следующим образом:

  1. Сначала производится проверка прокручивания механизма. Для этого узел надежно фиксируется, отрицательная цепь соединяется с корпусом, а положительный контакт идет на верхнюю клемму реле и контакта активации. Если узел рабочий, бендикс должен выйти и начать проворачивание шестеренки электродвигателем.
  2. Затем выполняется диагностика каждого узла механизма отдельно. Для проверки щеток можно воспользоваться двенадцативольтной лампой с подключенными проводами. Один из контактов источника освещения соединяется с щеткодержателем, а второй — с корпусом устройства. Если лампочка загорелась, это говорит о необходимости замены щеток в результате пробоев, которые появились в их защите.
  3. Выполнить диагностику щеток можно посредством мультиметра, но для этого узел придется разобрать. Проверка выполняется с применением омметра, который замеряет величину сопротивления между щеточным узлом и главной пластиной. При рабочих щетках параметр сопротивления должен соответствовать бесконечности. Выполняя снятие щеток, надо их визуально продиагностировать, а также втулки, обмотки якорного устройства и коллекторного узла. Если втулки выработаны, происходит просадка напряжения при старте двигателя, поэтому электромотор функционирует нестабильно.
  4. Если коллекторное устройство вышло из строя либо повреждено, то щеточный узел будет «съедаться». При разбитых втулках якорный узел будет перекошен, а щетки будут изнашиваться неравномерно. Появляется вероятность возникновения межвиткового замыкания в обмотке устройства.
  5. Для диагностики бендикса корпус муфты зажимается в тиски, а сам узел проворачивается физическим воздействием. Если он прокручивается, это говорит о неполадках в работе обгонной муфты. Бендикс может не заходить в зацепление, а сам узел начнет проворачиваться. Для проверки шестеренки используется визуальная диагностика, а ее залипание определяется посредством полного разбора. При демонтаже и разборе редукторный узел очищается от загрязнений и остатков смазки внутри устройства.
  6. Обмотка стартерного узла диагностируется посредством источника освещения, рассчитанного на 220 вольт и мощностью до 100 ватт. Принцип диагностики схож с процедурой проверки щеточного узла. Источник освещения соединяется последовательным образом между корпусом статорного устройства и обмоткой механизма. Один контакт электроцепи соединяется с корпусом, а второй идет на вывод обмотки, по очереди проверяется каждый из них. Если источник освещения загорается, это говорит о наличии пробоя.
  7. При отсутствии лампы можно воспользоваться омметром и произвести измерение величины сопротивления. Этот параметр должен составить примерно 10 кОм. Обмотка роторного элемента диагностируется аналогично. Для проверки используется 220-вольтная лампа и один ее контакт соединяется с пластиной коллекторного устройства, а второй с сердечником. Если источник освещения горит, то необходима перемотка обмотки либо замена роторного устройства.
  8. Диагностика якоря выполняется путем подачи 12-вольтного напряжения напрямую от батареи на стартерный узел. Если якорный элемент прокручивается, то он рабочий. При отсутствии проворачивания проблему надо искать в самом устройстве либо щетках.

Глубина между проточками коллекторного устройства якорного элемента должна составить не меньше 0,5 мм.

Канал VMazute подробно показал процедуру разбора стартерного узла с описанием процесса ремонта механизма.

Как завести двигатель при наличии проблемы со стартером и втягивающим реле?

При неработающем стартерном механизме у автовладельца есть возможность запуска силового агрегата. Существует несколько способов завести мотор.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

  1. Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
  2. Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
  3. Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
  4. Отключается фишка, которая идет к контактной составляющей.
  5. С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
  6. После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя. При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Сергей Цапюк подробно рассказал о процедуре запуска силового агрегата посредством прямого замыкания стартерного узла.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

  1. Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
  2. Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
  3. На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
  4. Производится перевод рычага КПП в положение третьей скорости.
  5. Ключ в выключателе зажигания прокручивается.
  6. Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
  7. Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
  8. Затем домкрат ослабляется и колесо спускается на поверхность земли.

С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

  1. Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
  2. Опускается ручка стояночного тормоза.
  3. Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
  4. Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
  5. После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Видео «Руководство по запуску двигателя при неработающем стартере»

Михаил Автоинструктор подробно рассказал обо всех нюансах выполнения процедуры запуска мотора авто методом с «толкача».

avtozam.com

Стартер щелкает, но не крутит

Прекрасное утро... Вы садитесь в свой любимый автомобиль, поворачиваете ключ, хотите завести автомобиль, но вдруг... ничего... абсолютно ничего не происходит. Нет знакомых звуков, абсолютная тишина.

Отправь себе в социальную сеть, пригодится! Рано или поздно, многие автовладельцы сталкиваются с невозможностью завести свой автомобиль из-за неисправного стартера. Коленвал мотора при этом не проворачивется, а стартер издаёт металлические щелчки при включении. Чаще всего с поломкой стартера знакомы владельцы отечественных автомобилей ВАЗ, но и у иномарок бывают схожие проблемы. При этом бензонасос работает, электричество есть - лампочки горят, но при повороте ключа стартер щелкает, но не крутит.

В этой ситуации не стоит бросаться в панику, вызывать эвакуатор и так далее. Можно попробовать решить проблему одним простым способом - замкнуть стартер напрямую. Для этого обязательно нужно включить зажигание, поставить автомобиль на ручной тормоз, выключить передачу, чтобы автомобиль был на нейтрали. Затем открываем капот, откручиваем воздушный фильтр, если он нам мешает добраться до самого пускового устройства. Снимаем фишку - клемму со стартера, и любым металлическим предметом, например отверткой, замыкаем два контакта. Машина должна завестись.


Как это сделать, можно посмотреть в более динамичной форме, в данном видео, где ВАЗ-21099 заводят с помощью отвертки:

Причины неисправности стартера:

Остановимся на каждом пункте поподробней.


Износ, или зависание щёток

Износ щёток определяется по их минимальной длине, допустимомой производителем стартера. Зависшую щётку сразу видно при снятой задней крышке стартера. Всё это устраняется заменой щёток и их пружин.


Подгорание контактов замка зажигания

При подгорании контактов замка зажигания не подаётся управляющее напряжение +12 В. на втягивающее реле. Проверяется обязательно контрольной лампой, мощностью не менее 21 Вт. Это делается потому, что цифровым мультиметром неисправность можно не отловить, так как он создаёт очень малую нагрузку. При подгоревших контактах, меняется вся контактная группа замка, либо целиком замок зажигания.


Окислившиеся клеммы аккумуляторной батареи и их наконечники

Окислившиеся клеммы аккумулятора и их наконечников, видно при снятии последних. Клеммы и наконечники имеют при этом тёмный налёт, который не проводит электричество. Налёт очень прочный. Устраняется зачисткой мелкой наждачной бумагой, или специальными развёртками до чистого металла клемм и их наконечников. После затяжки наконечников на клеммах аккумулятора, не лишне смазать их снаружи "мовилем". "Мовиль" затекает во все места неплотного прилегания наконечника и клеммы. При этом, он не будет пропускать кислород и аккумуляторную кислоту к контактным поверхностям. Поэтому клеммы с наконечниками не будут окислятся.


Плохая масса аккумулятора с кузовом и двигателем автомашины по причине коррозии, или слабой затяжки гаек их крепления

Плохая масса "минуса" аккумулятора с кузовом и мотором, устраняется зачисткой клемм проводов и затяжкой их крепления. Между кузовом и клеммой массы, большинство производителей устанавливает перфорированные шайбы. Острыми кромками своей перфорации, эти шайбы прокалывают краску кузова автомобиля, тем самым обеспечивая надёжный электрический контакт с клеммой. После проведения ремонтных работ, связанных со снятием массового провода с кузова, при его обратной установке нужно следить, чтобы перфорированная шайба была именно между кузовом автомобиля и клеммой массы, а не между клеммой и гайкой её крепления.

Износ коллектора и замыкание его пластин между собой

Износ коллектора щётками виден при разборке стартера. Если износ незначительный, то коллектор можно проточить на токарном станке. После проточки на станке, нужно прочистить изоляционные дорожки между пластинами, так как их забивает медью, снятой резцом. Если износ большой, то придётся якорь заменить. Замыкание между контактными пластинами коллектора диагностируется при помощи той же контрольной лампы, или мультиметра, включённого в режим измерения сопротивления.


Замыкание между витками обмотки якоря, или обрыв

Замыкание между витками обмотки якоря можно определить тестером в режиме омметра. Замеряется сопротивление между смежными пластинами коллектора, куда выходят концы обмоток. Если оно ниже заявленного изготовителем, то замыкание есть. Обрыв определяется по огромному сопротивлению (бесконечному) между смежными пластинами коллектора. В обоих случаях, проверку нужно проводить поочерёдно всех пар пластин коллектора. При обнаружении замыкания, или обрыва витков обмоток, якорь нужно заменить.


Замыкание витков обмотки статора, или обрыв

Замыкание витков обмоток статора и их обрыв определяются также, как и у якоря, по сопротивлению на концах обмотки. При обнаружении неисправностей, обмотка меняется на исправную.


Подгорание контактов втягивающего реле

Подгорание контактов втягивающего реле можно определить по высокому сопротивлению между ними, или при помощи контрольной лампы, подведя через неё плюс с аккумулятора к одному из контактов. На второй контакт подать минус. Если лампа не загорается, то контакты сгорели. Современные втягивающие реле сделаны не разборными. Для замены их силовых контактов, придется распаивать концы обмотки реле, или заменить его в сборе.


Пробой на массу изоляции плюсовых щёток

Замыкание на массу щёткодержателя проверяется подачей на него напряжения с АКБ через контрольную лампу. Если при касании корпуса стартера проводом, подведённым с минусовой клеммы аккумулятора лампа загорается, значит изоляция щёткодержателя пробита и её нужно заменить.

Севший аккумулятор

Разряженный аккумулятор проверяется мультиметром, включенным в режиме вольтметра и нагрузочной вилкой. У многих АКБ есть контрольное окно, через которое можно контролировать состояние батареи по цвету индикатора.

Заедание якоря, цепляющегося за статор при изношенных втулках

Износ втулок якоря можно определить по разнице диаметров втулок и рабочей поверхности якоря. Косвенно можно судить о предельном износе втулок по потёртостям наружной поверхности якоря в тех местах, где он задевает за статор. Сильнее изнашивается передняя втулка, так как неё приходится основная нагрузка от зацепления шестерни с венцом маховика при работе стартера. Изношенные втулки выпрессовываются и заменяются новыми. Новые втулки нужно развернуть до получения между ними и якорем зазора, нужного для нормальной работы стартера.

Надеемся, что данная статья оказалась для вас полезной, ставьте лайки!

Понравилось? Расскажите друзьям!

Смотрите так же:

duin.ru

Щелкает стартер: причины и устранение неисправности

Всем привет, уважаемые читатели! В предыдущих обзорах мы уже вели речь о том, как важно, чтобы в машине был работоспособный аккумулятор, особенно в холодную пору года. Иначе не избежать проблем с запуском двигателя. А вот как быть, если аккумулятор вроде бы исправен, но щелкает стартер и мотор не заводится? О причинах этого поговорим далее.

   Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата. Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор. Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

  • втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
  • то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
  • никакого движения вообще, то есть не работают даже осветительные приборы.

   Порядок определения неисправности при проблемах с запуском

Казалось бы, решение крайне простое — завести машину с буксира или снять аккумуляторную батарею, разыскать где-то зарядное устройство и зарядить ее. Однако не менее важно понимать причины, по которым произошел разряд. В одном случае, речь может идти об отсутствии эксплуатации автомобиля длительное время, в другом — виновником разряда может быть какой-то из приборов. Поэтому нужно проверить и состояние генератора, а также его щеток.

Теперь рассмотрим, как может влиять на проблемы с запуском система коммутаций. АКБ своим плюсом связана с втягивающим реле. Минус брошен на корпус, а в запуске участвует и реле зажигания. Если при повороте ключа оно издает характерные щелчки, однако не работает втягивающее и не слышно никакой работы от самого стартера (он не крутит), значит, проблема может крыться ли в реле, либо в его управляющем кабеле.

Чтобы установить, так ли это — бросьте плюсовую клемму на управляющий провод стартера. Если стартер начал работать, значит, причина спряталась в замке зажигания, неисправном реле или в проводке, которая их связывает. В тех случаях, когда поездку никак отложить не удается, можно завести двигатель подачей плюса с питания на управляющую клемму при включенном зажигании.

О плохих контактах могут свидетельствовать щелкающие звуки стартера при отсутствии вращения коленвала. Нелишним будет начать с проверки всех соединений, в частности, с проверки, не перебит ли силовой кабель. Дело в том, что часть ампер может теряться «по дороге», а тех, что остались — может быть достаточно для работы втягивающего реле, но слишком мало для запуска мотора. Водителю или слесарю, который занимается устранением неисправности, следует проверить все имеющиеся соединения, очистить провода и контактные площадки, смазать и затянуть покрепче.

   Что делать если неработоспособен сам стартер

Еще одна причина, почему не заводится двигатель, связана непосредственно со стартером. Однако для этого придется полностью демонтировать этот узел. Без этого установить подробную причину не получится. В электрическую часть стартера входит не только втягивающее реле, но также щетки с креплениями и обмотка. Если наблюдается один щелчок с последующей тишиной, начать нужно с проверки работоспособности втягивающего реле.

Чтобы запустить стартер, можно подключить его напрямую. На нем размещается три клеммы: управляющая, одна с аккумулятора на вход, и еще одна на выход. Любой длинной отверткой можно замкнуть обе большие клеммы, однако так, чтобы она не касалась с любыми металлическими деталями подкапотного пространства или самого кузова. Если после замыкания стартер начал свое вращение, значит, причина кроется во втягивающем реле. В данной ситуации можно попытаться его разобрать или, хотя бы провести зачистку контактов. Однако отремонтированное реле вряд ли прослужит долго, ведь при зачистке снимается верхний слой дорогих цветных металлов, а потому вероятность окисления существенно возрастает.

Причина может крыться в неисправных щетках, и тут тоже не обойтись без снятия и разборки стартера. Несмотря на то, что эксплуатационный ресурс у них довольно большой, их износ можно увидеть даже невооруженным взглядом. О неисправностях обмотки обычно говорит их изменившийся цвет или запах подгоревшей проводки. Во многих ситуациях дешевле и надежнее менять не только обмотку, но и весь стартер в сборе.

На этом на сегодня все, дорогие друзья. Будем благодарны, если поделитесь этим материалом в социальных сетях или дадите свои отзывы о вышеизложенном. Возможно, у кого-то была интересная ситуация на тему, почему просто щелкает стартер, но запуска мотора не производится. Читайте нас в дальнейшем. Пока!

С уважением, автор блога Андрей Кульпанов



Место для контестной рекламы


Автор:Андрей

avto-kul.ru

Стартер щелкает, но не крутит — причина? Разбираемся, почему стартер не крутит

Стартер — сложный электромеханический агрегат, без которого ваша машина не более чем груда железа. Нет, завести авто каким-нибудь альтернативным способом вам, конечно, удастся, однако это уже совсем другая история. Нередко стартер, задача которого запустить двигатель — дает сбой и выходит из строя, после чего либо стартер щелкает но не крутит, либо вообще стартер не крутит, что еще хуже.

Причины, по которым стартер щелкает но не крутит

Часто причиной становится экстренное или неправильное торможение, при котором стартер состоящий в зацепе с маховиком, получает ток большой силы. Сам стартер относится к электроагрегатам кратковременного действия, поэтому в случае его длительной работы он может выйти из строя, что в большинстве проявляется в виде, когда стартер не крутит или стартер щелкает, но не крутит.

Для того, чтобы понять, почему происходят щелчки и отсутствует вращение, нужно обратить внимание на то как устроен стартер.

В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит.

Как вы уже знаете, щелчки издает втягивающее реле, причин по которым это происходит может быть несколько. Вот перечень наиболее вероятных причины, по которым стартер не крутит, но щелкает:

  1. Аккумуляторная батарея (АКБ). Вероятнее всего АКБ просто разрядилась, либо недостаточно заряжена, либо клеммы имеют плохой контакт с высоковольтными проводами. Зарядите аккумулятор и попытайтесь снова запустить мотор.
  2. Плохая масса кузова с мотором. В данной ситуации рекомендуется взять другой массовой провод и повторить попытку.

Стартер не крутит и слышен один отчетливый щелчок. В таком случае рекомендую проверить массу двигателя, а также крепление тягового реле к корпусу стартера. Проблема может заключаться в плохих или перегоревших контактах на тяговом реле. Если же нет, то скорее всего, поломка кроется неисправности самого механизма стартера, здесь не обойтись без полной его разборки или замены.

Если вы убеждены, что причина когда стартер щелкает, но не крутит именно в самом стартере, вот несколько вероятных причин по которым это может происходить:

  1. Возможно перегорание силового провода, соединяющего обмотку стартера и тяговое реле.
  2. Критический износ щеток или втулок стартера.
  3. Обрыв обмотки стартера или замыкание на обмотке якоря.
  4. Деформация или разрушение вилки в приводе бендикса.

Подведем итоги

Заметив проблемы со стартером, не оттягивайте с ремонтом, иначе в один неподходящий момент он просто перестанет крутить, а это согласно "закону подлости" произойдет где-нибудь вдали от дома или тогда когда вы будете очень спешить... Проблему когда стартер щелкает, но не крутит можно решить самостоятельно. В сети в избытке всевозможных мануалов по ремонту и замене стартера своими руками. Однако если не уверены, лучше доверьтесь профессионалам, так вы сможете сэкономить свое время, нервы, а иногда и деньги.

Видео диагностика и ремонт стартера своими руками:

Читайте также:

На главную

www.autoposobie.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
