ОБЩИЕ СВЕДЕНИЯ:

• 9-15 V напряжение питания
• Потребление тока – до 20 мА
• Работоспособность при температуре от -40 до + 85
• Несущая частота радиоканала – 433,92
• Масса – 1300 гр.
• Максимальное количество брелков — 4
• 6 В питание брелка без обратной связи
• 1.5 В питание брелка с обратной связью
• Страна производитель: Корея

КОМПЛЕКТАЦИЯ:

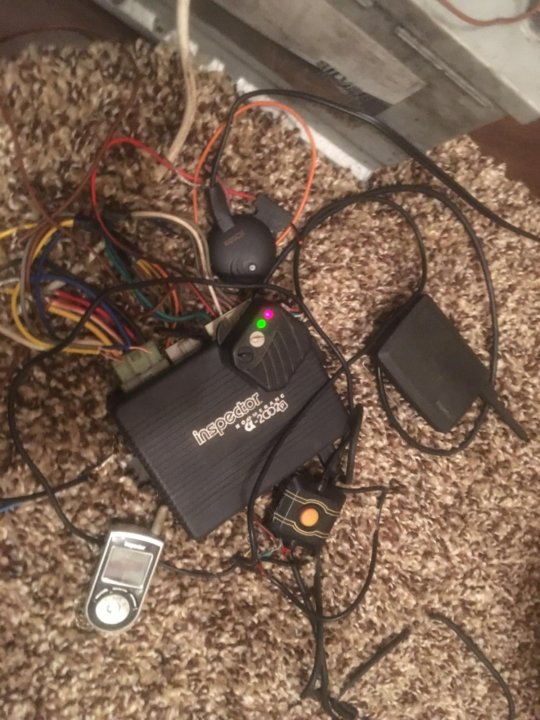

• Центральный блок управления

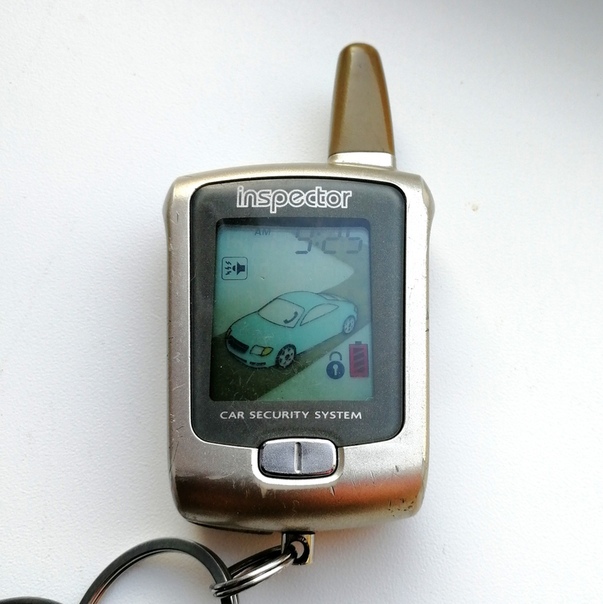

• Брелок с ЖК-индикатором

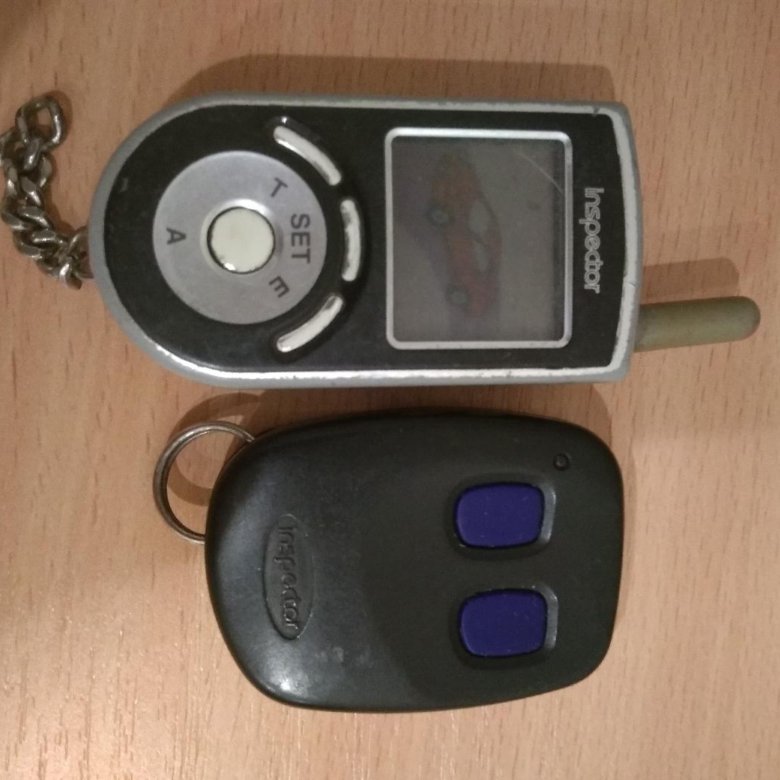

• 1 с ЖК, 1 односторонний брелки управления
• Защитный кожаный чехол
• 2-х уровневый датчик удара
• Внешний температурный датчик
• Датчик вызова водителя
• Модуль приемо/передачи
• Реле блокировки двигателя
• Красный светодиодный индикатор
• Концевой выключатель
• 7 проводов для установки
• 2 наклейки на стекло
• Инструкция по установке и эксплуатации

ФУНКЦИИ:

• Наличие двухсторонней связи
• 8 отдельных зон охраны
• Возможность управления режимом Valet с брелка
• Персональный PIN код аварийного отключения
• Полное отключение датчиков при постановке на охрану
• Пассивная автопостановка на охрану
• Перепостановка на охрану
• Обход неисправной зоны
• Возможность запоминания тревог с указанием зоны
• Наличие одной внешней программируемой блокировки двигателя
• Наличие входа под дополнительный датчик
• Отдельные входы для концевиков капота и багажника
• 2 силовых выхода на поворотники/габариты до 7. 5 А на канал
• Режим “паника”
• Возврат в предыдущее состояние после перерыва питания
• Управление замками при включении/выключении зажигания
• Слаботочный выход управления замками дверей с помощью встроенного реле (до 250 мА)
• Силовой выход на замок багажника (до 10А)
• Программируемый выход на контроллер стеклоподъемников
• 3 программируемых дополнительных канала: 2 программируемых, 1 замок зажигания
• Программированный режим “комфорт”
• Программируемая задержка выключения салонного освещения
• Режим поиска автомобиля “проверка состояния авто”
• Возможность бесшумного включения/выключения режима охраны
• Управление алгоритмом программирования системы с помощью кнопок брелка
• Длительности импульсов центрального замка 0,8/4
• Вызов водителя стуком по датчику на стекле
• Возможность подключения к педали тормоза
• Возможность подключения к “ручнику”
• Дистанционное управления с максимальным радиусом от брелка к машине 1000 метров
• Дистанционное управления с максимальным радиусом от машины до брелка 2000 метров
• Максимальный радиус одностороннего брелка – 30 метров
• Динамический код управления
• Ручной контроль канала связи принудительно с брелка
• Возможность постановки и снятия с охраны одной кнопкой
• 4-х кнопочный брелок управления
• 5 индицируемых охранных зон на брелке
• Брелок с виброрежимом
• Часы в брелке
• Подсветка ЖК-дисплея брелка
• Индикация температуры в салоне автомобиля
• Брелок с индикацией разряда батареи
• Возможность дистанционного запуска двигателя
• Возможность автоматического запуска двигателя через определенный интервал времени – каждые 1,2,3,24 часа
• Возможность автоматического запуска двигателя по реальному времени
• 15/25 минутный прогрев двигателя после запуска
• Наличие программы “нейтраль” для МКПП
• Возможность отслеживания пуска двигателя по генератору, давлению масла, шумам в бортовой сети
• Поддержка автозапуска для дизельного двигателя
• Время работы стартера при запуске двигателя 0,8/1,2 секунды
• Наличие режима “турботаймера”
• 2-х минутная длительность импульса турботаймера

ДОПОЛНИТЕЛЬНЫЕ КАНАЛЫ УПРАВЛЕНИЯ:

• Выход отпирания багажника
• Два программируемых выхода
  импульс 2. 5 секунды
  импульс 30 секунд с отключением датчиков
• Выход Зажигание 2/Отключение штатного иммобилайзера
• Программируемый вход №1 для подключения предупредительной зоны дополнительного датчика, либо дополнительного концевика
• Программируемый вход №2 для подключения основной зоны дополнительного датчика, либо дополнительного концевика

Инструкции

---

Руководство по эксплуатации автосигнализации Inspector Boomerang 2006 Inspector Boomerang 2006 (0.64 Мб)

Инструкция по установке автосигнализации Inspector Boomerang 2006 Inspector Boomerang 2006 (0.49 Мб)

Автомобильная охранная система INSPECTOR INV 3000

Содержание

1. Автомобильная охранная система INSPECTOR INV 3000 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ ОХРАННОЙ СИСТЕМЫ
2. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3. Брелок дистанционного управления сигнализацией.
4. Таблица команд брелока.
5. НЕОБХОДИМАЯ ИНФОРМАЦИЯ
6. PIN код.
7. Аварийное отключение сигнализации.
8. Светодиодная индикация состояний системы.
9. ПРАВИЛА ПОЛЬЗОВАНИЯ
10. Управление основными режимами охраны
11. Постановка на охрану.
12. Охрана.
13. Тревога.
14. Снятие с охраны.
15. Паника.
16. Тихая постановка на охрану.
17. Тихое снятие с охраны.
18. Постановка на охрану с отключенными датчиками.
19. Тихая постановка на охрану с отключенными датчиками.
20. Использование дополнительных охранных функций
21. Кодовое подтверждение снятия с охраны.
22. Автоматическая перепостановка на охрану (защита от случайного нажатия).
23. Двушаговое снятие с охраны.
24. Автопостановка.
25. Автоматическое запирание дверей при включении зажигания.
26. Дистанционное управление центральным замком.
27. Anti Hi Jack. Защита от разбойного нападения.
28. ФУНКЦИИ ДИАГНОСТИКИ
29. Обход неисправной зоны.
30. Предупреждение о неисправности.
31. Память тревог.
32. СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ РЕЖИМЫ
33. Поиск автомобиля.
34. Учет задержки салонного света.
35. Режим Valet.
36. Программирование брелоков.
37. Программирование функций.
38. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
39. ОБЩИЕ РЕКОМЕНДАЦИИ
40. Технические характеристики.
41. Назначение проводов и разъемов центрального блока.
42. СХЕМА ПОДКЛЮЧЕНИЯ
43. СХЕМА ПОДКЛЮЧЕНИЯ К ЦЕНТРАЛЬНОМУ ЗАМКУ

Автомобильная охранная система INSPECTOR INV 3000 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ ОХРАННОЙ СИСТЕМЫ

---

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Автомобильная охранная система Инспектор INV 3000 сконструирована для обеспечения комплексной охраны Вашего автомобиля на стоянке и в пути.

В режиме охраны на стоянке тревожное оповещение будет включено в случае открывания любой двери, капота и багажника автомобиля, а также при срабатывании датчика удара, входящего в комплект охранной системы. При попытке в режиме охраны включить зажигание, электрические цепи управления двигателем будут заблокированы. Если Вы дополнительно установите датчик объема, Инспектор INV 3000 будет контролировать внутренний объем салона и пространство около автомобиля.

Для охраны автомобиля в пути предусмотрена автоматическая противоразбойная функция Anti Hi Jack.

Если Вы хотите повысить секретность управления охранной системой, мы советуем Вам включить программно функцию кодового подтверждения снятия с охраны.

Для предотвращения несанкционированного доступа в систему предусмотрена защита кода радиокоманд на базе технологии кодирования KeeLoq™, успешно противостоящая попыткам перехвата кодов с помощью код граббера, встроенная функция антисканирования, запрещающая отключение сигнализации простым подбором случайных кодов и

функция памяти состояний, не позволяющая обезвредить стоящую на охране сигнализацию просто сняв и надев клемму автомобильного аккумулятора, так как в этом случае включится тревога и сохранится блокировка двигателя.

Прерывание и восстановление питания при отключенной охране не вызовет срабатывания сигнализации, чтобы не создавать трудностей, например, при ремонте.

Если питание было отключено, когда сигнализация находилась в режиме Valet, то последующая его подача вернет сигнализацию в это же состояние.

Во избежание запирания ключей внутри автомобиля, при восстановлении питания от автомобильного аккумулятора не происходит изменения состояния дверных замков.

Избежать ложных тревог позволит функция обхода неисправной зоны, которая отключит неисправный датчик до конца цикла охраны, если он вызвал включение тревоги 8 раз. Все остальные контролируемые зоны и блокировки останутся включенными.

Автоматическая функция учета задержки салонного света дает возможность использовать Инспектор INV 3000 на любых типах автомобилей.

Для повышения удобства пользования автомобилем Inspector INV 3000 Classic оснащена дополнительным каналом для управления электрическим замком багажника.

Приобретая стандартный комплект Инспектор INV 3000, Вы получаете:

1. Центральный блок управления с полным комплектом для установки.
2. Двух уровневый датчик удара, который способен различить слабые и сильные удары по кузову автомобиля, что позволяет сигнализации реагировать на них, соответственно, либо короткой трелью сирены, либо включением полной тревоги.
3. Два брелока дистанционного управления.
4. Светодиод для индикации режимов работы сигнализации, предназначенный для установки в автомобиле.
5. Полную инструкцию по управлению всеми режимами Инспектор INV 3000.

Брелок дистанционного управления сигнализацией.

Представляет собой миниатюрный радио передатчик, питающийся от 12 вольтовой батарейки тип 23А, которой хватает примерно на 1 год эксплуатации. Существенное снижение дальности приема системой команд передатчика говорит о необходимости замены элементa питания. На брелоке расположены две кнопки управления и индикаторный светодиод.





Таблица команд брелока.

Функция	Кнопка 1	Кнопка 2	Примечание
кратковременно нажать один раз 3 сек.     нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
Постановка/Снятие с охраны			Зажигание ВЫКЛ.
Постановка с отключенными датчиками			Зажигание ВЫКЛ.
Запирание дверей			Зажигание ВКЛ.
Тихая постановка/снятие с охраны			Зажигание ВЫКЛ.
Отпирание дверей			Зажигание ВКЛ.
Паника	3 сек.		Зажигание ВЫКЛ.
Поиск			Режим охраны или VALET
VALET	3 сек.	3 сек.	Зажигание ВКЛ.
Отпирание багажника		3 сек.

НЕОБХОДИМАЯ ИНФОРМАЦИЯ

PIN код.

Для аварийного отключения сигнализации, входа в режим программирования дополнительных брелоков и пользовательских функций, отключения противоразбойной функции Anti Hi Jack в Инспектор INV 3000 используется персональный код (PIN код) PIN состоит из двух цифр и может иметь значение от 11 до 99. При изготовлении системы в нее записывается код равный 11, однако, мы рекомендуем после установки системы установить другое значение PIN кода (как это сделать, прочтите в разделе «Программирование»). Это позволит Вам обезопасить свою охранную систему от несанкционированного снятия с охраны.

Для ввода PIN кода используется светодиод и ключ зажигания

Аварийное отключение сигнализации.

В случае если брелок сигнализации отсутствует или неисправен, для снятия системы с охраны необходимо: открыть дверь ключом, при этом включится режим тревоги, сесть в автомобиль, трижды в течение 7 секунд включить зажигание и оставить его включенным.

Светодиод системы издаст серию быстрых вспышек, затем начнет равномерно мигать с частотой примерно один раз в секунду. Отсчитав количество вспышек равное установленному значению первой цифры PIN кода, выключить зажигание и сразу снова включить, после новой серии быстрых вспышек светодиод опять начнет мигать с частотой примерно 1 раз в секунду. Отсчитайте количество вспышек равное второй цифре PIN кода и выключите зажигание. Система снимется с охраны.

Светодиодная индикация состояний системы.

Охрана включена	медленно мигает
Охрана отключена	не горит
Задержка перед автопостановкой	быстро мигает
Valet режим	горит постоянно

ПРАВИЛА ПОЛЬЗОВАНИЯ

Управление основными режимами охраны

Постановка на охрану.

Чтобы поставить сигнализацию на охрану надо при выключенном зажигании нажать кнопку 1 брелока, если все двери, капот и багажник закрыты, сирена подаст один звуковой сигнал и фонари мигнут один раз. Светодиод системы начнет медленно мигать, дверные замки закроются (если автомобиль оборудован приводами блокировки замков). Если какая либо из дверей, капот или багажник окажутся незакрытыми последуют три звуковых сигнала и фонари мигнут три раза.

Охрана.

В режиме охраны сигнализация контролирует состояние всех имеющихся концевых выключателей дверей, капота, багажника, включение зажигания, и состояние датчика удара, а так же, если дополнительно установлены, датчика объема и др.. Кроме того, в режиме охраны блокируется запуск двигателя. При нарушении какой либо из зон охраны, включается 30 секундный режим тревоги.

Тревога.

Если режим тревоги включился, то сирена будет звучать, а сигнальные фонари мигать в течение 30 секунд или до отключения их кнопкой 1 брелока.

При срабатывании предупредительной зоны датчика удара или внешней зоны дополнительного датчика, прозвучит предупредительная трель сирены.

Снятие с охраны.

Для снятия сигнализации с охраны надо нажать кнопку 1 брелока, сирена подаст 2 звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погаснет, дверные замки откроются (если автомобиль оборудован приводами блокировки замков). Если в период охраны включался режим тревоги, то при снятии с охраны последуют четыре звуковых сигнала и фонари мигнут четыре раза.

Паника.

Если при выключенном зажигании нажать и удерживать в течение 3 сек. кнопку 1 включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1 отключает режим.

Включение и последующее выключение Паники не изменяет состояния системы, то есть она останется в охране, если находилась в этом режиме двери, при этом, останутся запертыми, если же режим охраны был отключен и замки дверей открыты, постановки на охрану и запирания дверей не произойдет.

Тихая постановка на охрану.

Когда необходимо поставить сигнализацию на охрану без звукового подтверждения, чтобы не беспокоить окружающих звуками сирены, нажмите кнопки 1 и 2 брелока одновременно, фонари как обычно мигнут один раз, но сирена будет молчать. Светодиод системы начнет медленно мигать, дверные замки закроются (если автомобиль оборудован приводами блокировки замков). При тихой постановке на охрану звуковое предупреждение о незакрытых дверях, капоте и багажнике сохраняется, поэтому нет опасности, что Вы оставите свой автомобиль незапертым.

Тихое снятие с охраны.

Чтобы снять сигнализацию с охраны без звукового подтверждения также нажмите кнопки 1 и 2 брелока одновременно, дважды мигнут сигнальные фонари, но сирена будет молчать. Светодиод погаснет, дверные замки откроются (если автомобиль оборудован приводами блокировки замков). Однако если в период охраны включалась тревога, то и при тихом снятии система сообщит Вам об этом обычными звуковыми сигналами.

Постановка на охрану с отключенными датчиками.

Если при постановке на охрану возникает необходимость отключить салонные датчики, например в том случае, когда в салоне автомобиля требуется оставить пассажиров или животных, надо нажать кнопку 2 сразу после кнопки 1. Система подтвердит отключение датчиков дополнительным звуковым и световым сигналом.

Тихая постановка на охрану с отключенными датчиками.

Вы можете отключить салонные датчики и при тихой постановке на охрану, для этого нажмите кнопку 2 сразу после одновременного нажатия кнопок 1 и 2. Отключение датчиков, в этом случае, будет подтверждено только дополнительным световым сигналом.

Использование дополнительных охранных функций

Кодовое подтверждение снятия с охраны.

Функция может быть включена программированием.

Для повышения защитных свойств и секретности управления Инспектор INV 3000 оснащен специальной функцией для подтверждения того, что система снята с охраны ее владельцем.

Ввод кода осуществляется с брелока, по следующей процедуре:

1. Снять сигнализацию с охраны обычным путем, нажав кнопку 1 брелока.
2. Замки дверей откроются, можно открыть двери и сесть в автомобиль, но двигатель останется заблокированным, светодиод системы будет быстро мигать.
   ПРИМЕЧАНИЕ: Если двери не открывались, то сигнализация вернется в режим охраны через 30 секунд.
3. Код необходимо ввести в течение 15 секунд после открывания двери, для чего включить зажигание и нажать кнопку 1 брелока число раз равное первой цифре кода, затем кнопку 2 число раз равное второй цифре кода, после чего нажать обе кнопки одновременно для подтверждения окончания ввода. Если код введен правильно, система подтвердит это звуковым сигналом и отключит блокировку двигателя, светодиод погаснет.
4. Если в течение 15 секунд после открывания двери код не введен или дважды введен неверно, включится 30 секундный режим тревоги, в течение которого ввод кода и прием команд брелока заблокирован. По окончании тревоги снова можно вводить код в течение 15 секунд.

Автоматическая перепостановка на охрану (защита от случайного нажатия).

Если в течение 30 сек. после снятия с охраны не открывалась ни одна из дверей, капот или багажник, а также не включалось зажигание, система автоматически вернется в режим охраны.

Двушаговое снятие с охраны.

Если включилась тревога, то нажав на кнопку один раз Вы только выключите сирену и сигнальные фонари (в случае, если причина тревоги устранена, т. е., например, закрыта открытая дверь или датчик удара перестал срабатывать). Если же причина, вызвавшая тревогу, сохраняется, для ее отключения требуется повторное нажатие на кнопку. Для полного отключения охраны нажмите на кнопку еще раз, после того как выключите тревогу.

Автопостановка.

Функция может быть включена или выключена программированием.

Если функция включена, то после выключения зажигания, открывания и закрывания двери индикаторные фонари мигнут два раза, а светодиод начнет быстро мигать. Если в течение 30 секунд после этого все двери, а также капот и багажник останутся закрытыми, сигнализация встанет на охрану, не запирая дверей.

Автоматическое запирание дверей при включении зажигания.

Функция может быть программно отключена..

Через 10 сек. после включения зажигания автоматически запираются электрические замки дверей, при выключении зажигания замки немедленно отпираются. Если в течение этих 10 сек. какая либо из дверей окажется открытой, то автоматического запирания не произойдет во избежание запирания ключей внутри автомобиля

.

Дистанционное управление центральным замком.

При включенном зажигании замки дверей автомобиля могут быть в любой момент заперты или открыты нажатием на брелоке кнопок 1 или 2 соответственно.

Anti Hi Jack. Защита от разбойного нападения.

Вы можете в любой момент включить или выключить эту функцию с помощью программирования.

Если функция программно включена, то она будет активизирована каждый раз, когда кто нибудь откроет дверь при включенном зажигании. Таким образом, если от Вас требуют покинуть автомобиль и отдать ключи, выполните требования грабителей, Anti Hi Jack сам включит тревогу и вынудит грабителей остановиться.

Активизация Anti Hi Jack подтверждается однократной вспышкой сигнальных фонарей, затем наступает 30 секундная пауза, предназначенная для того, что бы дать возможность грабителю отъехать на безопасное расстояние. После паузы сирена в течение 30 секунд будет подавать короткие звуковые сигналы, напоминая о том, что включена противоразбойная функция, в том числе и если Вы забыли ее отключить. Затем включается сирена и мигание сигнальных фонарей режим тревоги. Режим тревоги продолжается до момента выключения зажигания. При выключении зажигания сразу включится блокировка двигателя и его не удастся завести до отключения Anti Hi Jack, фонари, при этом, продолжают мигать.

Чтобы отключить Anti Hi jack, необходимо ввести PIN код c брелока. Для этого:

1. Один раз одновременно нажать обе кнопки.
2. Затем нажать кнопку 1 число раз равное первой цифре PIN код и кнопку два число раз равное второй цифре PIN кода.
3. Снова одновременно нажать обе кнопки.

Если PIN код введен правильно Anti Hi Jack отключится. Система подтвердит это звуковым сигналом.

Если брелок отсутствует, то для отключения Anti Hi Jack надо выключить зажигание, затем, ввести PIN код так же как при аварийном отключении.

ПОМНИТЕ, что включив Anti Hi Jack Вы должны вводить PIN код каждый раз, когда Вы откроете дверь при включенном зажигании.

Для временного предотвращения активизации Anti Hi Jack можно использовать Valet режим.

ФУНКЦИИ ДИАГНОСТИКИ

Обход неисправной зоны.

Если в период охраны какой либо из контролируемых датчиков вызывает режим тревоги 8 раз, он отключается до конца цикла охраны. Все остальные контролируемые зоны и блокировки остаются включенными.

Предупреждение о неисправности.

Если при постановке на охрану какая либо дверь, капот или багажник окажутся незакрыты, Вы услышите 3 звуковых сигнала вместо 1.

Память тревог.

Если в период охраны включался режим тревоги, то при снятии с охраны система выдает четыре звуковых и световых сигнала вместо обычных двух и с помощью 3 серий вспышек светодиода после включения зажигания сообщает о причине вызвавшей тревогу:

Количество вспышек в серии	Вид датчика
2	Салонный датчик
3	Концевик двери «—» или «+»
4	Концевик капота/багажника «—»
5	Зажигание

СПЕЦИАЛЬНЫЕ СЕРВИСНЫЕ РЕЖИМЫ

Поиск автомобиля.

Если в период, когда автомобиль стоит на охране или в Valet режиме нажать кнопку 2, сирена издаст один звуковой сигнал и фонари мигнут шесть раз, обозначив место автомобиля на стоянке (в пределах зоны действия брелока).

Учет задержки салонного света.

В том случае, если Ваш автомобиль оснащен функцией задержки салонного света, то при постановке на охрану в то время, когда свет в салоне еще не погас, Вы так же, как при незакрытой двери услышите дополнительную трель сирены, фонари мигнут три раза, но тревога не включится, так как концевики дверей будут взяты под охрану только после того, как погаснет свет.

Режим Valet.

В этом режиме отключаются все охранные функции системы. Вы можете включить его, например, когда отдаете автомобиль на сервис, и тогда Вам не придется оставлять там брелок Вашей сигнализации. Это абсолютная гарантия от несанкционированной записи новых брелоков в память Вашей охранной системы.

Для включения режима необходимо при отключенной охране и включенном зажигании одновременно на 3 сек. нажать кнопки 1 и 2, трижды мигнут сигнальные фонари, светодиод системы загорится в постоянном режиме. В Valet режиме сохраняется возможность дистанционного управления центральным замком и дополнительными каналами. Повторное нажатие кнопок 1 и 2 на 3 секунды при включенном зажигании возвращает систему в режим нормальной эксплуатации, о чем она сообщает тремя звуковыми сигналами.

Программирование брелоков.

В стандартный комплект Инспектор INV 3000 входит 2 брелока однако сигнализация способна запомнить до 4 брелоков, и если у Вас возникла необходимость увеличить количество брелоков для управления Вашей охранной системой, Вы можете запрограммировать их используя следующую процедуру:

1. При отключенной охране и закрытых дверях включить зажигание 3 раза в течение 7 секунд.
2. Ввести установленный PIN код.
3. Выключить и включить зажигание. Если PIN код введен правильно, система подаст двойной звуковой сигнал, подтверждающий вход в режим программирования брелоков.
4. Нажать кнопку 1 на брелоке. Сирена подаст один звуковой сигнал, подтверждая запись кода брелока.
5. Выключить зажигание и подождать15 секунд, система подаст двойной звуковой сигнал, подтверждая выход из режима программирования брелоков.

Программирование функций.

Для того чтобы изменить значение PIN кода, стереть из памяти системы ненужные Вам брелоки, изменить значение программируемых функций, необходимо, прежде всего, выполнить программирование брелоков, описанное выше, причем для этого можно использовать брелок, который уже известен системе. Затем выполнить следующую процедуру:

1. Закончить программирование брелоков и включить зажигание.
2. Нажать кнопку 1 брелока число раз равное номеру программного переключателя. Чтобы вернуться к предыдущим переключателям, нажмите кнопку 2 необходимое количество раз. Сирена укажет номер программного переключателя соответствующим количеством чирпов.
3. Для изменения значения функции, нажмите обе кнопки одновременно. Если светодиод горит функция включена, если нет выключена.
4. Выключить зажигание или подождать 15 секунд, для выхода из режима программирования.

№	Функция переключателя	Заводская установка	Светодиод горит	Светодиод не горит
1	Автопостановка	ВЫКЛ.	ВКЛ.	ВЫКЛ.
2	Запирание дверей при включении зажигания	ВКЛ.	ВКЛ.	ВЫКЛ.
3	Продолжительность импульса центрального замка	0,5 с	0,5 с	4 с
4	Длительность тревоги	30 с	30 с	60 с
5	Подтверждающие звуковые сигналы	ВКЛ.	ВКЛ.	ВЫКЛ.
6	Anti Hi Jack	ВЫКЛ.	ВКЛ.	ВЫКЛ.
7	Кодовое подтверждение снятия с охраны	ВЫКЛ.	ВКЛ.	ВЫКЛ.
8	Изменение PIN кода (11÷ 99).* Нажать обе кнопки одновременно для входа в режим установки первой цифры кода. Установив ее, снова одновременно нажать обе кнопки для перехода к установке второй цифры. Установив значение кода, нажать обе кнопки еще раз для выхода из режима. Сирена подаст двойной звуковой сигнал.	11	Увеличение кнопка 1	Уменьшение кнопка 2
9	Стирание кодов всех брелоков кроме используемого		Нажать обе кнопки вместе

* Примечание: светодиод системы сериями вспышек показывает установленное значение PIN кода.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Внимание! Эта часть инструкции предназначена только для профессиональных установщиков.

ОБЩИЕ РЕКОМЕНДАЦИИ

Перед началом установки отсоедините «—» клемму аккумулятора автомобиля.

1. Центральный блок сигнализации устанавливается внутри салона вдали от источников влаги и нагрева. Антенну радиоприемника блока для достижения максимального радиуса приема сигналов брелоков следует располагать как можно выше, вдали от металлических панелей кузова и жгутов штатной электропроводки автомобиля. Изменять длину антенны не следует.
2. Сирена устанавливается под капотом или в другом недоступном угонщику месте рупором вниз или в сторону. Место установки должно быть удалено от источников нагрева и защищено от попадания воды. В случае установки сирены с автономным питанием, необходимо обеспечить доступ к замку сервисного ключа.
3. Концевые выключатели капота и багажника устанавливаются в защищенные от влаги места недоступные при закрытом капоте или багажнике.
4. Датчик удара устанавливается в салоне автомобиля на металл кузова с помощью саморезов или приклеивается, как можно ближе к продольной оси автомобиля.
5. Все силовые цепи должны быть защищены плавкими предохранителями на соответствующие токи.

Технические характеристики.

Напряжение питания	10…15 В
Потребляемый ток в режиме охраны	20 мА
Частота радиоканала	433,92 МГц
Диапазон рабочих температур	40…+85°С
Максимально допустимый ток
— цепи блокировки двигателя	30 А
— цепей сигнальных фонарей	10 А
— цепей управления центральным замком	15 А
Тип датчика удара	электромагнитный
Максимальный радиус действия брелока	30 м

Назначение проводов и разъемов центрального блока.

№	Назначение провода		Цвет провода	Примечание
Разъем 1 (большой)
1	Выход отпирания багажника		Серый	«—» 300мА
2	Отпирание	НЗ	Голубой/желтый	Внутреннее реле
3		Общий	Голубой/красный
4		НО	Красный/черный
5	Запирание	НЗ	Серый/желтый	Внутреннее реле
6		Общий	Серый/красный
7		НО	Красный/желтый
8	Питание фонарей		Зеленый/коричневый	Пр. 15А
9	Выход на фонари		Черный/белый
10	Питание блока		Красный	+12 В, Пр.5А
11	Корпус		Черный	( )
12	Выход на сирену		Коричневый	+ 2А
Разъем 2 (маленький)
1	Концевик двери ( + )		Желтый
2	Концевик двери ( — )		Зеленый
3	Зажигание		Оранжевый	+12 В
4	Концевик капот/багажник		Серый	( — )
5	Выход состояния		Коричневый/белый	«—» 300мА при охране
P3	Выход светодиода			2 контактный разъем
P4	Вход для 2 уровневого датчика.			4 контактный разъем

СХЕМА ПОДКЛЮЧЕНИЯ





СХЕМА ПОДКЛЮЧЕНИЯ К ЦЕНТРАЛЬНОМУ ЗАМКУ













---

Автомобильная охранная система INSPECTOR INV 3000 «РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ ОХРАННОЙ СИСТЕМЫ»

<

Получить лицензию инспектора пожарной сигнализации | Услуги

Обзор услуг

Эта лицензия необходима для проверки, тестирования или сертификации систем пожарной сигнализации в Филадельфии. Если вы являетесь лицензированным подрядчиком по электроснабжению, вам не нужна лицензия инспектора пожарной сигнализации для выполнения этой работы.

Каждый инспектор компании должен иметь собственную лицензию.

Кто

Лица, которые проверяют, тестируют и сертифицируют системы пожарной сигнализации, могут подать заявку на получение этой лицензии.

Требования

Прочие лицензии и регистрации

• Идентификационный номер налогоплательщика доходов и поступлений (BIRT)
• Лицензия на коммерческую деятельность

Подтверждение опыта и квалификации

Вы должны соответствовать одной из следующих квалификаций:

• NICET Альтернатива: предоставить сертификат Национального института сертификации инженерных технологий (NICET) уровня II или выше в подполе пожарной сигнализации Технологии противопожарной защиты.
• Лаборатория андеррайтеров (UL) Альтернативный вариант: компания, в которой заявитель является руководителем или назначенным лицом, должна быть внесена в список UL в одной из двух следующих категорий защитных сигнальных услуг:
  • Служба центральной станции (UUFX) как «Компания с полным спектром услуг» или «Служба пожарной сигнализации — местная компания»
  • Локальная, вспомогательная, удаленная станция и собственная служба (UUJS)
• Professional Engineer Альтернатива: Вы должны быть профессиональным инженером, зарегистрированным в Содружестве Пенсильвании. Предоставить подписанное и заверенное печатью заявление с квалификацией в области систем пожарной сигнализации.

Подтверждение занятости

Если вы не занимаетесь индивидуальной трудовой деятельностью, подайте заявление о текущей или потенциальной занятости. Это заявление должно быть на фирменном бланке компании и подписано работодателем.

Идентификация с фотографией

• 2 дюйма x 2 дюйма, цвет

Налоговое соответствие

Компания должна быть в курсе всех налогов города Филадельфии.

Где и когда

Онлайн

Вы можете подать заявку онлайн с помощью eCLIPSE.

Если вам нужна помощь в подаче заявления через Интернет, вы можете записаться на виртуальную встречу.

Лично

Для личного посещения Центра разрешений и лицензий необходима предварительная запись.

Центр разрешений и лицензий
1401 John F. Kennedy Blvd.
MSB, зал общественного обслуживания
Philadelphia, PA 19102

Часы работы: с 8:00 до 15:30, с понедельника по пятницу

Офисы закрываются в полдень в последнюю среду каждого месяца.

Стоимость

Способы оплаты и реквизиты

Принятые способы оплаты

Где	Принят платеж
Онлайн через приложение eCLIPSE (Для онлайн-платежей установлен лимит в 200 000 долларов США.)	Электронный чек Кредитная карта (доплата +2,25%)
Лично в Разрешительно-лицензионном центре в Доме коммунального хозяйства	Электронный чек Кредитная карта (доплата +2,25%)
Лично на кассе в Доме коммунального хозяйства (Товары, оплаченные в кассе, будут отправлены по почте в течение пяти рабочих дней. )	Чек Денежный перевод Кредитная карта (доплата +2,25%) Наличные

Чеки и денежные переводы

Требования к чекам

• Все чеки и платежные поручения должны быть выплачены в «Город Филадельфия».
• Лицо или компания, указанные в чеке, должны быть указаны в заявке.
• Персональные чеки принимаются.
• Чеки и платежные поручения должны иметь даты выдачи в течение 12 месяцев после транзакции.

Причины, по которым ваш чек может быть отклонен

L&I не принимает чеки, в которых отсутствует депозитарная информация или которые:

• Без знака.
• Срок действия истек.
• Опубликовано.
• Стартер проверяет без информации об учетной записи.

Политика возврата платежей

Если ваш чек возвращается неоплаченным из-за недостаточности или неполучения средств:

1. За инкассацию взимается комиссия в размере 20 долларов США.
2. Вы уполномочиваете город Филадельфию или его агента сделать одноразовый электронный перевод средств с вашего счета для непосредственного сбора этого сбора.
3. Город Филадельфия или его агент могут повторно предъявить ваш чек в электронном виде вашему депозитарному учреждению для оплаты.
4. Если городские власти не смогут получить оплату, лицензия, разрешение или апелляционное заявление будут считаться недействительными.
5. Вы не можете предпринимать никаких дополнительных действий в соответствии с разрешением, пока не оплатите все сборы.
6. Разрешение или лицензия будут отозваны, если неоплаченные сборы не будут уплачены в течение 30 дней.
7. Вы не можете подавать или получать дополнительные разрешения, пока не погасите непогашенный долг.

Просрочка оплаты лицензии

Если вы продлеваете лицензию более чем через 60 дней после истечения срока, с вас будет взиматься 1,5% лицензионного сбора за каждый месяц с момента истечения срока действия лицензии.

Как

Вы можете подать заявку на эту лицензию через Интернет с помощью eCLIPSE или лично в Центре разрешений и лицензий.

1

Загрузите все необходимые документы.

Заявки рассматриваются в течение пяти рабочих дней.

2

Если заявка будет одобрена, вы получите уведомление о необходимости оплатить остаток.

Если заявка не будет одобрена, вы получите электронное письмо с указанием того, что отсутствует или требуется.

1

Посетите Центр разрешений и лицензий.

L&I может просматривать большинство заявлений, пока вы ждете.

2

L&I либо выдаст вам разрешение, либо запросит дополнительную информацию.

Требования к продлению

Эту лицензию необходимо продлевать ежегодно. Вы можете продлить через Интернет через eCLIPSE или лично в Центре разрешений и лицензий.

Чтобы продлить лицензию, вы должны:

• Уплачивать все налоги города Филадельфия.
• Иметь действующую сертификацию NICET в файле с L&I, если применимо.

Формы и инструкции

Связанный контент

• Кодекс Филадельфии – Название 9-1303

Инспектор пожарной сигнализации Описание работы: Заработная плата, обязанности и прочее

Инспекторы пожарной сигнализации несут ответственность за обеспечение надлежащего функционирования всей пожарной сигнализации и связанного с ними оборудования в пределах их юрисдикции. Они обычно проверяют эти системы на регулярной основе, чтобы убедиться, что они работают должным образом, но они также могут реагировать на чрезвычайные ситуации, когда что-то идет не так с системой.

Инспекторы пожарной сигнализации должны обладать обширными знаниями процедур пожарной безопасности и передового опыта. Они должны знать, как выявлять потенциальные опасности и риски, как определять, какие типы сигнализаций следует устанавливать в разных зонах, а также как устанавливать и обслуживать эти сигнализаторы после их установки.

Инспектор пожарной сигнализации Должностные обязанности

Инспекторы пожарной сигнализации имеют широкий спектр обязанностей, которые могут включать:

• Проверка систем пожарной сигнализации на соответствие федеральным, государственным и местным нормам
• Проведение противопожарных учений на предприятиях и в школах для проверки систем пожарной сигнализации и обеспечения того, чтобы сотрудники знали, что делать в случае пожара
• Проверка устройств сигнализации, таких как детекторы дыма и тепловые извещатели, чтобы убедиться, что они работают должным образом
• Расследование пожары для определения происхождения и причины пожара
• Рассмотрение планов пожарной безопасности совместно с владельцами зданий, чтобы убедиться, что они соответствуют местным правилам пожарной безопасности
• Обеспечение правильной установки пожарной сигнализации и ее обслуживания во всех зданиях, где существует опасность пожара
• Проверка на наличие пожароопасных ситуаций, таких как перегруженные электрические розетки или искрение электрических проводов
• Проведение противопожарных учений в школах и других общественных учреждениях, чтобы убедиться, что все сотрудники знают, как действовать в случае пожара
• Проведение инспекций зданий, чтобы убедиться, что они соответствуют требованиям кодексы и стандарты пожарной безопасности

Заработная плата и перспективы инспектора пожарной сигнализации

Заработная плата инспектора пожарной сигнализации варьируется в зависимости от уровня их образования и опыта, размера компании и географического положения. Они также могут получать дополнительную компенсацию в виде сверхурочной работы.

• Средняя годовая зарплата: 66 500 долларов (31,97 долларов в час)
• Годовая зарплата 10% лучших: 112 000 долларов (53,85 долларов в час) следующее десятилетие.

  Необходимость устанавливать и обслуживать пожарную сигнализацию в коммерческих зданиях, вероятно, приведет к некоторому увеличению количества рабочих мест для инспекторов пожарной сигнализации. Однако автоматизация систем пожарной сигнализации может ограничить количество рабочих мест для этих работников.

  Требования к должности инспектора пожарной сигнализации

  Инспектор пожарной сигнализации обычно должен иметь следующую квалификацию:

  Образование: Большинству инспекторов пожарной сигнализации требуется как минимум диплом средней школы или его эквивалент. Некоторые инспекторы пожарной сигнализации предпочитают получать двухлетнюю степень младшего специалиста в области пожарной науки. Эта степень обеспечивает основу в области предотвращения пожаров, пожарной безопасности и систем противопожарной защиты.

  Обучение и опыт: Инспекторы пожарной сигнализации проходят большую часть своего обучения на рабочем месте. Они могут несколько лет работать техником пожарной сигнализации, прежде чем перейти к инспектору пожарной сигнализации. Они также могут работать пожарными или техниками скорой медицинской помощи, прежде чем перейти к инспектору пожарной сигнализации.

  Инспекторы пожарной сигнализации также могут пройти обучение на семинарах и конференциях. Они могут посещать семинары по предотвращению пожаров и пожарной безопасности, чтобы больше узнать об отрасли. Они также могут посещать конференции, чтобы узнать о новейших технологиях пожарной сигнализации.

  Сертификаты и лицензии: Некоторые работодатели могут потребовать от инспекторов пожарной сигнализации наличия сертификата. Инспекторы пожарной сигнализации могут получить сертификаты от профессиональных организаций или Министерства труда и промышленности своего штата.

  Навыки инспектора пожарной сигнализации

  Для успешной работы инспекторам пожарной сигнализации необходимы следующие навыки:

  Знания в области пожарной безопасности: Инспекторы пожарной сигнализации должны иметь базовое понимание методов и процедур пожарной безопасности. Это может помочь им определить потенциальную опасность пожара и убедиться, что системы пожарной сигнализации установлены и обслуживаются должным образом. Инспекторы пожарной сигнализации также должны знать стандарты и правила пожарной сигнализации в своей области. Это может помочь им убедиться, что системы пожарной сигнализации установлены и обслуживаются должным образом.

  Коммуникативные навыки: Инспекторы пожарной сигнализации в течение рабочего дня общаются с разными людьми. Им может потребоваться объяснить цель своей работы управляющему зданием, объяснить результаты своей проверки представителю компании или объяснить важность пожарной безопасности группе сотрудников. Навыки эффективного общения помогут вам объяснить техническую информацию, ответить на вопросы и завоевать доверие других.

  Внимание к деталям: Инспекторы пожарной сигнализации проверяют всю систему пожарной сигнализации, включая устройства обнаружения, панели сигнализации и электропроводку. Внимание к деталям позволяет вам замечать любые проблемы с системой и предпринимать действия по их устранению. Например, если вы заметили, что пожарная сигнализация не работает должным образом, вы можете заменить ее на новую. Это обеспечивает безопасность здания и его жильцов.

  Навыки решения проблем: Инспекторы пожарной сигнализации используют навыки решения проблем для выявления потенциальных проблем и разработки решений для них. Например, если система пожарной сигнализации не работает должным образом, инспектор пожарной сигнализации может использовать свои навыки решения проблем, чтобы найти источник проблемы и устранить ее. Это может помочь обеспечить правильную работу системы пожарной сигнализации и предотвратить возгорание.

  Механические способности: Инспекторы пожарной сигнализации используют свои способности к механическим процессам для обеспечения надлежащего функционирования систем пожарной сигнализации. Они также используют свои способности к механическим процессам для обеспечения надлежащего функционирования систем пожаротушения и систем мониторинга сигнализации. Инспекторы пожарной сигнализации используют свои способности к механическим процессам, чтобы обеспечить надлежащее функционирование компонентов системы пожарной сигнализации, включая датчики, панели управления и провода.

  Рабочая среда инспектора пожарной сигнализации

  Инспекторы пожарной сигнализации работают в различных условиях, включая офисные здания, фабрики и другие коммерческие и промышленные здания. Они также могут работать в частных домах. Большинство инспекторов пожарной сигнализации работают полный рабочий день, а некоторые работают более 40 часов в неделю. Многие инспекторы дежурят круглосуточно и могут работать по ночам и в выходные дни. Инспекторы пожарной сигнализации обычно работают в помещении, в хорошо освещенных и проветриваемых помещениях. Однако они могут подвергаться воздействию пыли, дыма и громкого шума при проверке систем пожарной сигнализации в промышленных условиях. Инспекторам пожарной сигнализации может потребоваться подниматься по лестницам или лесам, ползать в ограниченном пространстве или работать в других неудобных положениях.

  Тенденции работы инспекторов пожарной сигнализации

  Вот три тенденции, влияющие на работу инспекторов пожарной сигнализации. Инспекторы пожарной сигнализации должны быть в курсе этих событий, чтобы поддерживать актуальность своих навыков и сохранять конкурентное преимущество на рабочем месте.

  Потребность в большем количестве инспекторов пожарной сигнализации

  Потребность в большем количестве инспекторов пожарной сигнализации — это тенденция, обусловленная растущим спросом на пожарную сигнализацию. По мере того, как все больше и больше предприятий и домов устанавливают пожарную сигнализацию, растет потребность в специалистах, которые могут проверить эти системы и убедиться, что они работают должным образом.

  Инспекторы пожарной сигнализации могут воспользоваться этой тенденцией, пройдя сертификацию в области инспекции пожарной сигнализации. Это позволит им работать с различными компаниями и оказывать ценную услугу сообществу.

  Больше внимания к предотвращению пожаров

  По мере того, как предприятия и домовладельцы уделяют все больше внимания предотвращению пожаров, спрос на инспекторов пожарной сигнализации будет возрастать.

  Установив пожарную сигнализацию, предприятия и домовладельцы могут предотвратить возникновение пожара. Чтобы убедиться, что эти устройства работают должным образом, инспекторы пожарной сигнализации должны проводить регулярные проверки. Поскольку предотвращение пожаров становится все более важным приоритетом, инспекторы пожарной сигнализации будут пользоваться большим спросом, чтобы убедиться, что эти устройства установлены и работают должным образом.

  Повышенное внимание к системам безопасности

  По мере того, как предприятия все больше заботятся о безопасности, они все чаще обращаются к инспекторам пожарной сигнализации, чтобы убедиться, что их системы обновлены и функционируют должным образом.

  Эта тенденция, вероятно, сохранится, поскольку предприятия все больше обеспокоены потенциальными рисками использования устаревших или неисправных систем безопасности. Инспекторы пожарной сигнализации могут извлечь выгоду из этой тенденции, став экспертами в новейших технологиях безопасности, а также в том, как их устанавливать и обслуживать.

  Как стать инспектором пожарной сигнализации

  Карьера инспектора пожарной сигнализации может стать отличным началом работы в области безопасности. В качестве инспектора у вас будет возможность увидеть различные типы зданий и узнать об их системах противопожарной защиты. Вы также встретите людей из всех слоев общества, которые работают в пожарной службе.

  Чтобы стать инспектором пожарной сигнализации, вам необходимо пройти несколько программ обучения и сертификации. Эти программы научат вас проверять системы пожарной сигнализации и выявлять любые проблемы, которые могут привести к пожару.

  Связанный: Как написать резюме инспектора пожарной сигнализации

  Перспективы продвижения по службе

  Инспекторы пожарной сигнализации могут стать следователями или начальниками пожарной охраны. Следователи по пожарной безопасности определяют происхождение и причину пожаров, а начальники пожарной охраны разрабатывают и обеспечивают соблюдение правил пожарной безопасности. Некоторые инспекторы пожарной сигнализации также могут стать сертифицированными специалистами по пожарной безопасности.

  Инспектор пожарной сигнализации Описание работы Пример

  В [CompanyX] мы стремимся обеспечить безопасность наших сотрудников, клиентов и посетителей. Чтобы помочь нам поддерживать безопасную окружающую среду, мы ищем квалифицированного инспектора пожарной сигнализации, который присоединится к нашей команде. Идеальный кандидат должен иметь опыт работы с системами пожарной сигнализации, а также знание местных, государственных и федеральных норм пожарной безопасности. Он или она будет нести ответственность за проведение проверок систем пожарной сигнализации, а также тестирование и техническое обслуживание этих систем. Инспектор пожарной сигнализации также будет нести ответственность за расследование любых сработавших сигналов тревоги и работу с соответствующими органами для решения любых проблем.
