нет искры причины

Вы находитесь здесь: Главная > Для новичков. > Нет искры причины и методы устранения.

Опубликовано в рубрике Для новичков. | Август 5th, 2015

Когда нет искры при неудачной попытке завести двигатель, или внезапно пропала искра на свечах зажигания и разумеется двигатель не заводится, то некоторые начинающие водители не знают с чего начать, чтобы избавиться от этой неисправности. В этой статье будут описаны причины, из-за которых может отсутствовать искра, или появляться через раз, а так же будут рассмотрены методы простейшей диагностики (поиска неисправностей) системы зажигания.

О ремонте системы зажигания я уже писал и подробно об этом можно почитать вот в этой статье. Там подробно описана проверка всех компонентов системы зажигания, как современной бесконтактной электронной, так и более древней контактной системы зажигания.

Но в этой статье будут описаны когда нет искры причины и конкретные действия для того, чтобы искра появилась на свечах зажигания.

Нет искры причины и методы устранения.

  • 1. Начнём для начала с самого простого и постепенно перейдём к более сложным причинам.Первая и самая банальная причина — это разряженная аккумуляторная батарея. Разумеется определить это можно и без вольтметра, так как разряженная батарея не провернёт коленвал электростартером, машины или мотоцикла. Но многие водители, после неудачной попытки запуска электростартером, пытаются завести машину с толкача, надеясь что энергии разряженной батареи для стартера не хватает, а вот для системы зажигания вполне хватит. В большинстве случаев это не так.

И если энергии разряженной батареи для бесконтактной электронной системы зазигания в большинстве случаев хватает для возникновения искры и удачной попытки запуска двигателя с толкача, то для более древней контактной системы, энергии разряженного аккумулятора не хватит для возникновения искры (особенно если контакты пригорели и это бывает часто). Поэтому чтобы не гадать и не тратить человеческие силы на толкание машины, просто приводим батарею в норму с помощью зарядного устройства.

Как правильно заряжать батарею новички могут почитать вот тут.

  • 2.  Ещё одна простая и банальная причина, от которой не будет искры на свече зажигания — это просто выход из строя свечи или просто необходимо почистить свечу (как проверить и правильно почистить свечу читаем тут). Конечно же свечи не выходят из строя все сразу и при выходе из строя какой то свечи, четырёхцилиндровый мотор просто начнёт троить. Поэтому эта причина подойдёт только лишь для одноцилиндровых мото-двигателей, но всё же о ней стоило напомнить, идём далее.













Но прежде чем проверять и чистить неработающую свечу, попробуйте поменять местами высоковольтные провода и если на ранее неработающей свече появится искра, значит причина не в свече, а в свечном проводе, который следует заменить.

  • 3. Третья причина пропажи искры, которая часто бывает на подержанных автомобилях и мотоциклах, это нет напряжения на клемме катушки зажигания, после поворота ключа зажигания. Следует с помощью тестера, выставленного в режим вольтметра (замера постоянного тока) замерить на клемах катушки, поступает ли напряжение 12 — 13 вольт на клемму Б+катушки (см. рисунок) при включении замка зажигания. Если не поступает, то значит следует проверить целостность провода, идущего от замка к катушке (или от монтажного блока к катушке — провод ГП на рисунке 1), а также проверить не окислены ли клеммы.
  • 4. Если на клемму Б+катушки приходит напряжение, после включения замка зажигания, а искры всё равно нет, то тогда следует проверить целостность провода и чистоту клемм приходящего к трамблёру провода от катушки (чёрный провод, помеченный буквой Ч на рисунке 1) и вообще проверить все провода и клеммы низковольтной цепи системы зажигания (проверить провода, помеченные буквами Г и К, а также ГЧ и К . Также не помешает проверить работу самого замка зажигания 8 и реле включения зажигания 7, которые редко выходят из строя но всё же выходят. Ну и разумеется проверяем целостность предохранителей, отвечающих за эти цепи (вообще новичкам советую в самом начале проверить все предохранители).
  • 5. На бесконтактной электронной системе зажигания следует проверить вольтметром наличие напряжения 12 вольт (после включения замка зажигания) на клемме Б+катушки зажигания, а так же на клемме 4 коммутатора и проверить целостность провода, помеченного буквами ГП на рисунке 2. Также проверяем целостность провода и чистоту клемм К катушки и клеммы 1 на коммутаторе и целостность управляющего провода КП их соединяющих.
    Также проверяем целостность и надёжность соединения (чистоту клемм) с кузовом машины чёрного провода, помеченного буквой Ч на рисунке 2, который соединяет клемму 2 коммутатора с кузовом машины. Что может быть на машине из-за плохого контакта массы других проводов, советую почитать вот эту полезную статью.
  • 6. Далее проверяем целостность проводов и надёжность соединения клемм 3, 5, и 6 коммутатора и датчика Холла (провода помеченные буквами З, П и БЧ на рисунке 2). Если клеммы надёжно соединены и не окислены, а провода целы, то значит проверяем работоспособность самого датчик холла (как это сделать читаем тут). Ну а как проверить работоспособность коммутатора и катушки зажигания, можно узнать, кликнув по самой первой ссылке в начале этой статьи, в статье про ремонт системы зажигания).
  • 7. Проверив низковольтную цепь системы зажигания, как было описано выше, если всё в порядке и искра не появилась, значит проверяем высоковольтную часть системы. Если искры нет ни на одной свече, то первым делом проверяем центральный высоковольтный провод Г(см. рис.2), соединяющий катушку зажигания 5 и трамблёр 1. Наконечники этого провода должны быть чистыми и должны плотно вставляться в посадочные гнёзда крышки трамблёра и катушки зажигания. Сам провод проверяем на целостность с помощью тестера, выставленного в режим омметра.
  • 8. Если же искры нет только на одной свече из четырёх, то тогда проверяем высоковольтный провод неработающей свечи (можно поменять местами провода, как было описано выше, либо проверить провод неработающей свечи с помощью тестера). Также сняв крышку трамблёра проверяем её на целостность (не должно быть даже малейших трещин) и чистоту всех контактов внутри крышки и снаружи, ну и целостность уголька (графитовый цилиндрик) в центре крышки.

Ещё обратите внимание не подгорели ли контакты на системе с контактным зажиганием(зачищаем их), также проверьте необходимый зазор между контактами с помощью щупа (подробнее об этом в статье про ремонт системы зажигания — ссылка на статью в самом начале текста).

  • 9. Ещё одна частая причина пропажи искры — это перегорание резистора в бегунке (а бегунки бывают разными как видно из рисунка чуть выше), указанного на рисунке желтыми стрелками. Чтобы убедиться в том, что нет искры именно по этой причине, следует проверить тестером (включенным в режим зуммера или омметра — сопротивление исправного резистора должно быть примерно 5 — 6 кОм) целостность этого резистора. У кого нет тестера в пути, к тому же нужно как то доехать до дому, следует просто обернуть резистор кусочком фольги и вставить его на место. Если искра появится, то разумеется проблема в резисторе.
  • 10. Бывает что искра пропадает (или появляется через раз) из-за выхода из строя конденсатора (устанавливают на прерывателе самых старых машин, или отечественных мотоциклов). Это лечится просто — заменой конденсатора. Как проверить конденсатор я написал в той же статье про ремонт системы зажигания (самая первая ссылка в начале этой статьи).
  • 11. На самых свежих впрысковых машинах двигатель не заведётся из-за выхода из строя датчика коленвала, а как его заменить или проверить читаем вот тут, а также вот здесь. Также пропажа искры бывает при выходе из строя модуля зажигания (ЭБУ), который выходит из строя довольно редко. В таком случае придётся искать работоспособный блок и устанавливать его взамен неисправного (покупать новый или искать на разборке).

Вот вроде бы и все нюансы, когда нет искры причины и методы устранения их своими силами, успехов всем.

Теги: Нет искры причины и методы устранения своими силами для новичков

Оставить комментарий

На бензопиле нет искры: почему и что делать

Если нет искры на бензопиле, то не стоит расстраиваться, неисправность диагностируется и устраняется своими силами очень просто. Исправность системы зажигания и топливной системы одинаково важны для безотказной работы двигателя бензопилы.

Симптомы неполадок, как зажигания, так и карбюратора часто на первый взгляд очень похожи. Чтобы правильно найти и устранить причину именно в системе зажигания, в частности отсутствия искры, надо знать принцип её работы, устройства и диагностики.

Содержание

  1. Причины отсутствия искры
  2. Причины слабой искры
  3. Как убедиться что действительно нет искры?
  4. Что делать?
  5. Алгоритм поиска неисправности
  6. Советы по устранению неисправностей
  7. Сейчас читают

Причины отсутствия искры

На двигателе каждой бензопилы стоит, по сути, миниатюрная электростанция. Первичный импульс для искры на свече она получает от рывка шнура стартера, от мышечной энергии.

Далее энергия вырабатывается за счет вращения магнитного ротора при работающем двигателе за счет сгорания топлива.

Для справки! В теории неполадки с образованием искры могут быть по всей линии системы, от выработки энергии, до её передачи по проводам и преобразования в искру на свече зажигания бензопилы. На практике слабых мест меньше.

Причины слабой искры

Слабая искра на бензопиле — понятие относительное. Чаще всего искра либо есть, и зажигание исправно, либо её нет совсем. У современных бензопил с электронным зажиганием искра визуально кажется слабой.

На старых моделях с механическим кулачковым прерывателем искра была крупной, ярко выраженного синего цвета. На современных моделях с электроникой она заметно более мелкая и бледная, чаще желтоватого цвета. Поэтому когда требуется убедиться в её наличии, лучше делать это в тени. В прямом солнечном свете её почти не видно.

Неисправность свечи — не редкость, но также владельцы бензопил сталкиваются и с другими неисправностями, обзор самых часто встречающихся читайте в этой статье.

Как убедиться что действительно нет искры?

Чтобы убедиться есть искра на бензопиле или нет, нужно выполнить простой порядок действий:

  1. Снимается верхняя крышка на корпусе.
  2. Аккуратно, с захватом под самый низ, чтобы не оторвать свечной провод, со свечи снимается колпак.
  3. Торцовым ключом на 19, входящим в комплект, свеча откручивается против часовой стрелки.
  4. Колпак одевается на место, на свечу.
  5. Резьбу или гайку свечи «замыкают на массу», то есть прижимают к металлической головке цилиндра.

Чтобы обеспечить уверенный контакт, свечу прижимают к цилиндру электрическими пассатижами, отверткой с изолированными ручками или рукой в диэлектрических перчатках. Голой рукой этого делать не следует. При пробое колпака можно получить болезненный удар высоковольтного разряда (до 40 000 В при слабой силе тока до 80 миллиампер).

Бензопилу ставят на землю, прижимают ногой к земле и слегка тянут шнур стартера. В это время будет видно, есть искра или нет.

Что делать?

Важно, что искры на бензопиле может не быть по причине неисправности топливной системы. Чтобы не искать неполадку в исправном зажигании, с этим вопросом надо разобраться сразу.

Карбюратор бензопилы может «переливать», то есть вбрасывать в камеру сгорания слишком много топлива. Внутри свечи есть фарфоровый изолятор, из которого выходит металлический сердечник. На нём, под пластиной, контачат с «массой» (минусом) и возникает искра. Также рекомендуем почитать статью про настройку карбюратора на бензопиле своими руками. Если бензиновая пила заводится и глохнет, то читать здесь. Если совсем не заводится, то тут.

Если пространство внутри свечи между круглым изолятором и массой залито лишним топливом, особенно вместе с токопроводящим загрязнением, замыкание (искра) может проскакивать внутри свечи. Там, где надо, искры не будет.

Однако, если на бензопиле искры нет, топливо не сгорает, и свеча просто обязана быть влажной от топлива при работающем карбюраторе. Определить визуально, чрезмерно залита свеча и потому нет искры, или не чрезмерно, практически невозможно. Поэтому для точной диагностики этого «узлового момента» (неисправен карбюратор или зажигание) надо иметь под руками 2-3 гарантированно исправных свечи.

  1. Ставится рабочая свеча.
  2. Проверяется искра.

Если искра есть, это значит одно из двух:

  • старая свеча была неисправна;
  • старая свеча исправна, но была залита топливом.

Рабочая свеча вкручивается на место, двигатель пробуют завести. Если он начал нормально работать, проблема решена. Если нет, свечу снова выворачивают и смотрят искру. Искры нет — ставят следующую сухую рабочую свечу.

Искра есть, свечу ставят на место, пробуют заводить. Если опять не заводится, свечу выворачивают, смотрят искру. Если искра на бензопиле снова пропала, а свеча залита, почти 100% вероятность того, что причина в переливании топлива. Если столкнулись с такой ситуацией, то рекомендуем почитать статью, в которой подробно описано по каким причинам заливает свечу на бензопиле и что делать.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

  1. Меняют старую свечу на гарантированно рабочую.
  2. Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
  3. Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
  4. Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная.

Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Советы по устранению неисправностей

Переливание топлива и залив свечи бензопилы может быть однократным и случайным. Например, «пересос» колпачком насоса (праймером): двигатель сразу не запустился, оператор снова и снова жмет пальцем на колпачок, пробует заводить, снова подкачивает.

В этом случае причина совсем не в карбюраторе. Нужно вывернуть свечу и продуть камеру сгорания, несколько раз потянув шнур стартера, как при запуске. Свечу протирают, сушат на пламени газовой горелки или конфорки, или используют другую. Проверяют искру, свечу ставят на место. Пробуют заводить сначала без подсоса.

Если не заводится после 3-4 рывков, нажимают колпачок насоса 2-3 раза. Снова пробуют. То есть, после перелива сначала лучше не докачать топлива, а подкачивать его по нарастающей. Пока двигатель не заведется.

Свечи иногда требуют своего обслуживания и ухода.

  • Внутри, вокруг изолятора, категорически не должно быть нагара или грязи.
  • Контакт электрода и пластинки от корпуса свечи чистят наждачкой «нулевкой». Аккуратно, не закругляя конца электрода.
  • Нужно знать указанный в инструкции к каждой модели бензопилы рекомендуемый зазор свечи (от 0,5 до 0,65 мм или более).
  • Для точной регулировки свечного зазора используют специальные щупы — веерный набор пластин разной калиброванной толщины, которые складываются в ручку, как складной нож. Продаются в магазинах автоинструмента и запчастей.
  • При работе зимой, хранить бензопилу лучше при низкой температуре. При выносе из тепла на мороз от резкого перепада температур может образоваться конденсат везде, в том числе и в системе зажигания, а это вредно.

Об одной из причин отсутствия искры в бензопиле рассказывают в следующем видео, где также говорят, как исправить поломку:

Современные системы зажигания бензопил достаточно компактны и надежны. Нужно лишь беречь их от прямого попадания влаги, ударов, воздействия экстремальных температур. И тогда не будет никаких проблем с отсутствием искры во время запуска. Также не будут лишними заведомо исправные 1-2 запасные свечи.

Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Почему нет искры с катушки зажигания ваз 2106 и на свечах: причины и способы устранения

Функционирование силового агрегата ВАЗ 2106 неразрывно связано с образованием искры, на что оказывают влияние практически все элементы системы зажигания. Появление неполадок в системе отражается в виде проблем с двигателем: возникает троение, рывки, провалы, плавающие обороты и т. п. Поэтому при первых же симптомах нужно найти и устранить причину неисправности, что под силу сделать своими руками каждому владельцу «Жигулей».

Содержание

  • Нет искры на ВАЗ 2106

    • Зачем нужна искра

    • Какая должна быть искра

    • Признаки плохой искры

      • Нет искры

      • Видео: поиск искры на «классике»

      • Слабая искра

      • Искра не на тот цилиндр

  • Поиск неисправности

    • Проверка АКБ

    • Свечные провода

      • Видео: диагностика ВВ проводов мультиметром

    • Свечи зажигания

    • Катушка зажигания

    • Цепь низкого напряжения

  • Проверка контактного трамблёра

    • Крышка и ротор

    • Контактная группа

    • Конденсатор

  • Проверка бесконтактного трамблёра

    • Датчик Холла

      • Проверка снятого датчика

      • Проверка датчика без снятия

      • Видео: диагностика датчика Холла

    • Коммутатор

      • Видео: проверка коммутатора системы зажигания

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

  1. Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
  2. Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
  3. Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
  4. В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
  5. В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Образование искры для воспламенения горючей смеси обеспечивает система зажигания

Какая должна быть искра

Нормальная работа двигателя возможно только с качественной искрой, что определяется по её цвету, который должен быть ярко-белым с голубым оттенком. Если искра имеет фиолетовый, красный либо жёлтый цвет, то это говорит о проблемах в системе зажигания.

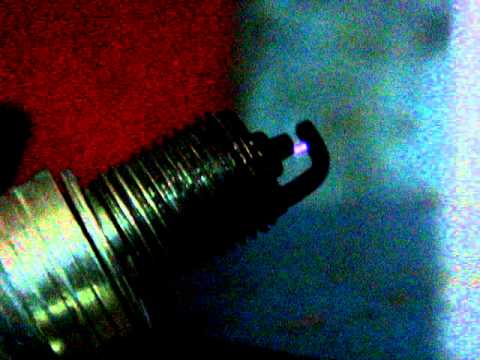

Хорошая искра должна быть мощной и иметь ярко-белый с голубым оттенком цвет

Читайте о тюнинге двигателя ВАЗ 2106: https://bumper. guru/klassicheskie-modeli-vaz/tyuning/tyuning-dvigatelya-vaz-2106.html

Признаки плохой искры

Искра может быть как плохой, так и вовсе отсутствовать. Поэтому нужно разобраться, какие возможны симптомы и что может быть причиной при проблемах с искрообразованием.

Нет искры

Полное отсутствие искры проявляется невозможностью запустить мотор. Причин такого явления может быть немало:

  • мокрые или вышедшие из строя свечи зажигания;
  • повреждённые ВВ провода;
  • обрыв в катушке;
  • неполадки в трамблёре;
  • поломка датчика Холла либо коммутатора (на авто с бесконтактным распределителем).
Видео: поиск искры на «классике»
Слабая искра

Мощность искры также оказывает немалое влияние на функционирование силового агрегата. Если искра слабая, то горючая смесь может возгораться раньше или позже, чем это необходимо. В результате снижается мощность, повышается расход топлива, возникают провалы на разных режимах, также двигатель может троить.

Троение — процесс, при котором один из цилиндров силовой установки работает с перебоями либо вовсе не работает.

Одной из причин, по которым искра может быть слабой, является неправильный зазор контактной группы распределителя зажигания. Для классических «Жигулей» этот параметр составляет 0,35–0,45 мм. Зазор меньше этого значения приводит к образованию слабой искры. Большее значение, при котором контакты в трамблёре полностью не смыкаются, может привести к полному отсутствию искры. Помимо контактной группы из внимания не стоит упускать и другие составляющие системы зажигания.

Зазор между контактами проверяем щупом и если нужно регулируем

Недостаточно мощная искра возможна, например, при пробое свечных проводов, т. е. когда часть энергии уходит на массу. То же самое может происходить со свечой, когда пробивает изолятор либо на электродах образовывается значительный слой нагара, препятствующий пробою искры.

Узнайте больше о диагностике двигателя ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/ne-zavoditsya-vaz-2106.html

Искра не на тот цилиндр

Довольно редко, но бывает, что искра есть, но подаётся не на тот цилиндр. Двигатель при этом работает нестабильно, троит, стреляет в воздушный фильтр. В этом случае ни о какой нормальной работе мотора и речи быть не может. Причин такого поведения может быть не так уж много:

  • перепутаны ВВ провода на крышке распределителя;
  • неправильно установлена крышка на трамблёре;
  • неверно подключены свечные провода к свечам.

Последний пункт хоть и маловероятен, поскольку длина у высоковольтных кабелей разная, но всё же и его стоит рассматривать при возникновении проблем с зажиганием. Перечисленные причины возникают, как правило, по неопытности. Поэтому выполняя ремонт системы зажигания нужно быть внимательным и производить подключение ВВ проводов в соответствии с нумерацией на крышке трамблёра.

Номера на крышке трамблёра соответствуют номеру цилиндра, на который должен подключаться высоковольтный провод

Ознакомьтесь с устройством трамблера ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/trambler-vaz-2106.html

Поиск неисправности

Поиск неполадок в системе зажигания ВАЗовской «шестёрки» нужно проводить методом исключения, проверяя последовательно элементом за элементом. На этом стоит остановиться подробнее.

Проверка АКБ

Поскольку при запуске автомобиля источником питания является аккумулятор, то именно с проверки этого устройства и стоит начинать диагностику. Неисправности с АКБ проявляются при попытке пуска двигателя. В этот момент контрольные лампочки на щитке приборов притухают. Причина может быть как в плохом контакте на самих клеммах, так и попросту в слабом заряде батареи. Поэтому состояние клемм следует проверить и если нужно зачистить их, подтянуть крепление. Чтобы предотвратить окисление в будущем, контакты рекомендуется покрыть графитной мазкой. Если АКБ разрядился, то его заряжают с помощью соответствующего устройства.

При окислении клемм на аккумуляторе, возможны проблемы как с пуском двигателя, так и с образованием искры

Свечные провода

Следующими элементами, которые нуждаются в обязательной проверке при проблемах с искрообразованием, являются ВВ провода. При внешнем осмотре кабели не должны иметь никаких повреждений (трещин, разрывов и т. п.). Чтобы оценить, проходит искра через провод или нет, потребуется снять наконечник со свечи и расположить его вблизи массы (5–8 мм), например, возле блока двигателя, и в течение нескольких секунд прокручивать стартер.

Для проверки свечных проводов необходимо снять колпачок кабеля и приблизить его к массе, после чего прокрутить стартером

В этом время должна проскакивать мощная искра. Отсутствие таковой укажет на необходимость проверки высоковольтной катушки. Поскольку на слух невозможно определить, на какой из цилиндров искра не приходит, проверку следует выполнять поочерёдно со всеми проводами.

Видео: диагностика ВВ проводов мультиметром

Свечи зажигания

Свечи хоть и нечасто, но всё равно выходят из строя. Если неисправность возникает, то с одним элементом, а не со всеми сразу. Если искра присутствует на свечных проводах, то для проверки самих свечей их выкручивают из ГБЦ «шестёрки» и надевают ВВ кабель. Металлическим корпусом свечи прикасаются массы и прокручивают стартер. Если свечной элемент рабочий, то между электродами будет проскакивать искра. Однако она может отсутствовать и на исправной свече, когда электроды заливает топливом.

На мокрой свече искра не будет образовываться или она будет довольно слабой

В этом случае деталь нужно просушить, например, на газовой плите либо установить другую. Кроме этого, рекомендуется проверить щупом зазор между электродами. Для контактной системы зажигания он должен быть равен 0,5–0,6 мм, для бесконтактной — 0,7–08 мм.

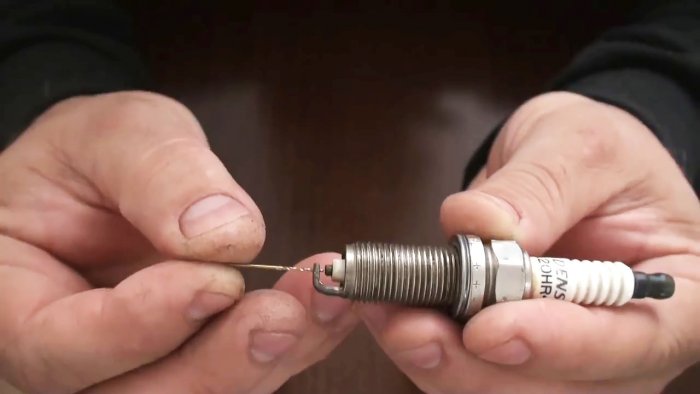

Зазор между контактами свечей должен составлять 0,5–0,6 мм для контактного зажигания и 0,7–0,8 мм — для бесконтактного

Замену свечей рекомендуется проводить каждые 25 тыс. км. пробега.

Катушка зажигания

Чтобы протестировать высоковольтную катушку, необходимо снять с крышки трамблёра центральный кабель. Путём прокручивания стартера проверяем наличие искры таким же образом, как с ВВ проводами. Если искра есть, значит, катушка исправна и неполадку следует искать в другом месте. При отсутствии искры проблема возможна как с самой катушкой, так и с низковольтной цепью. Для диагностики рассматриваемого устройства можно воспользоваться мультиметром. Для этого:

  1. Подсоединяем щупы прибора, включённого на предел измерения сопротивлений, к первичной обмотке (на резьбовые контакты). При исправной катушке сопротивление должно быть около 3–4 Ом. При отклонении значений от нормы, это указывает на неисправность детали и необходимость её замены.

    Для проверки первичной обмотки катушки зажигания мультиметр необходимо подключить к резьбовым контактам

  2. Для проверки вторичной обмотки один щуп прибора подсоединяем на боковой контакт «Б+», а второй на центральный. Рабочая катушка должна иметь сопротивление порядка 7,4–9,2 кОм. Если это не так, изделие подлежит замене.

    Вторичная обмотка катушки проверяется путём подключения прибора на боковой «Б+» и центральный контакты

Цепь низкого напряжения

Высокий потенциал на катушке зажигания формируется в результате подачи низкого напряжения на её первичную обмотку. Чтобы проверить работоспособность цепи низкого напряжения можно задействовать контрольку (лампочку). Подключаем её на клемму низкого напряжения трамблёра и массу. Если цепь рабочая, то лампа при включённом зажигании должна загораться в момент размыкания контактов трамблёра и гаснуть при их замыкании. Если же свечения нет вообще, то это говорит о неисправности катушки либо проводников по первичной цепи. При свечении лампы независимо от положения контактов проблема может быть в следующем:

  • повреждение проводника, который идёт от клеммы распределителя к рычажку. Устраняется путём восстановления повреждённого проводка;
  • обрыв проводника, идущего от подвижного диска к корпусу. Неисправность лечится, как и в предыдущем пункте;
  • образование окиси на контактах. В этом случае требуется очистка и регулировка элементов.

Одной из причин, по которой возникают проблемы с образованием искры, является окисление или подгорание контактов

Проверка контактного трамблёра

Необходимость проверки прерывателя-распределителя появляется в том случае, если с искрообразованием возникли проблемы, а в ходе диагностики элементов системы зажигания неполадку выявить не удалось.

Крышка и ротор

В первую очередь осматриваем крышку и ротор устройства. Проверка состоит из следующих шагов:

  1. Демонтируем крышку распределителя и осматриваем её внутри и снаружи. На ней не должно быть трещин, сколов, выгоревших контактов. При обнаружении повреждений деталь подлежит замене.

    Крышка распределителя не должна иметь трещин и сильно подгоревших контактов

  2. Угольный контакт проверяем путём надавливания пальцем. Он должен легко нажиматься.
  3. Проверяем изоляцию ротора на пробой, располагая ВВ провод от катушки возле электрода ротора и замыкая вручную контакты трамблёра, предварительно включив зажигание. Если между кабелем и электродом появляется искра, ротор считается неисправным.

    Иногда ротор трамблёра может пробивать на массу, поэтому его также следует проверить

Контактная группа

Основными неисправностями контактной группы распределителя зажигания являются подгоревшие контакты и неправильный зазор между ними. В случае подгорания контакты зачищают мелкой наждачной бумагой. При сильном повреждении лучше их заменить. Что касается самого зазора, то для его проверки необходимо снять крышку прерывателя-распределителя и провернуть коленвал мотора, чтобы кулачок на валу трамблёра максимально разомкнул контакты. Щупом проверяем зазор и если он отличается от нормы, то производим регулировку контактов путём отворачивания соответствующих винтов и перемещения контактной пластины.

Контакты регулируются путём отворачивания соответствующих винтов и перемещения контактной пластины

Конденсатор

Если на трамблёре вашей «шестёрки» установлен конденсатор, то иногда деталь может выходить из строя в результате пробоя. Проявляется неисправность следующим образом:

  • проблемы с запуском мотора;
  • внезапная остановка двигателя во время движения.

Если конденсатор трамблёра вышел из строя, в работе двигателя появляются сбои

Проверить элемент можно такими способами:

  1. Контрольной лампой. Отсоединяем проводок, идущий от катушки и провод конденсатора от распределителя согласно рисунку. В разрыв цепи подсоединяем лампочку и включаем зажигание. Если лампа загорелась, значит, проверяемая деталь пробита и требует замены. Если нет, то исправна.

    Проверить конденсатор можно при помощи контрольной лампочки: 1 — катушка зажигания; 2 — крышка трамблера; 3 — трамблер; 4 — конденсатор

  2. Проводом от катушки. Отсоединяем провода, как и в предыдущем способе. Затем включаем зажигание и касаемся наконечниками проводов друг друга. При появлении искрения конденсатор считается неисправным. Если искрения нет, то деталь рабочая.

    Путём замыкания провода от катушки с проводом от конденсатора можно определить исправность последнего

Проверка бесконтактного трамблёра

Если «шестёрка» оснащена бесконтактной системой зажигания, то проверка таких элементов, как свечи, катушка, и ВВ провода выполняется таким же образом, как и с контактной. Отличия заключаются в проверке коммутатора и датчика Холла, установленного вместо контактов.

Датчик Холла

Наиболее простой способ диагностики датчика Холла — установить заведомо рабочий элемент. Но поскольку деталь не всегда может оказаться под рукой, приходится искать другие возможные варианты.

Проверка снятого датчика

В процессе проверки определяется напряжение на выходе датчика. Исправность снятого с машины элемента определяем согласно представленной схеме, подавая напряжение в пределах 8–14 В.

Схема для проверки снятого датчика Холла: 1 — распределитель зажигания; 2 — резистор 2 кОм; 3 — вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм; 4 — штепсельный разъём, присоединяемый к датчику распределителя зажигания

Помещая в зазор датчика отвёртку, напряжение должно меняться в пределах 0,3–4 В. Если трамблёр был снят полностью, то прокручивая его вал, измеряем напряжение таким же образом.

Проверка датчика без снятия

Работоспособность датчика Холла можно оценить без демонтажа детали с автомобиля, воспользовавшись приведённой схемой.

Схема для проверки датчика Холла на автомобиле: 1 — распределитель зажигания; 2 — переходный разъём с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 — штепсельный разъём, присоединяемый к датчику распределителя зажигания; 4 — жгут проводов автомобиля

Суть проверки сводится к подключению вольтметра к соответствующим контактам на разъёме датчика. После этого включаем зажигание и специальным ключом проворачиваем коленвал. Присутствие напряжения на выходе, которое соответствует приведённым выше значениям, укажет на исправность элемента.

Видео: диагностика датчика Холла

Коммутатор

Поскольку от коммутатора также зависит образование искры, поэтому необходимо знать, каким образом можно проверить и это устройство.

Одной из причин отсутствия искры на свечах может быть неисправный коммутатор

Можно приобрести новую деталь либо выполнить следующую последовательность действий, используя контрольную лампочку:

  1. Откручиваем гайку и снимаем провод коричнево цвета с контакта «К» катушки.
  2. В получившийся разрыв цепи подключаем лампочку.
  3. Включаем зажигание и несколько раз прокручиваем стартером. При исправном коммутаторе лампочка загорится. В противном случае диагностируемый элемент нужно будет заменить.
Видео: проверка коммутатора системы зажигания

Работоспособность систем и узлов ВАЗовской «шестёрки» нужно постоянно контролировать. Возникновение проблем с искрообразованием не останется незамеченным. Для поиска неисправностей и их устранения не потребуются специальные инструменты и навыки. Минимального набора, состоящего из ключей, отвёртки и лампочки, для диагностики и ремонта будет вполне достаточно. Главное, знать и понимать, как образуется искра, и какие элементы системы зажигания могут повлиять на её отсутствие либо плохое качество.

  • Автор: Владимир Долженков
