Замена ремня генератора своими руками: схема, видео

Еще ничего более простого и действенного не придумали, для передачи крутящего момента от коленчатого вала к ротору генератора, чем ремень. Казалось бы, что особенного в этом куске резины с впаянными в нее полимерными нитями? Но разрыв этого на первый взгляд незначительного элемента влечет за собой не только невозможность зарядки аккумулятора и обесточивание многих узлов авто, но и возможность полной остановки машины. Так как заряд аккумулятора в основном рассчитан на запуск авто, а функционирование всей электросети обеспечивает работа генератора. Чтобы избежать таких нюансов следует знать основные типы этого изделия, ресурс его службы, возможные признаки, указывающие на его износ, и как происходит замена ремня генератора своими руками.

Конструктивные особенности и виды

Разнообразие конструкций двигателей повлекло за собой не меньшее количество видов, ремней привода навесных агрегатов и схем их правильного расположения.

Для лучшего соприкосновения с узлами они делаются различных форм внутренней поверхности и подразделяются на три вида:

• зубчатые – изделия с разнообразным шагом поперечного профиля, обладающие высокой точностью передаточного момента;
• поликлиновые (ручейковые) с продольно расположенными ребрами, обладающие большей надежностью;
• клиновые – трапециевидного сечения, где рабочими являются боковые стороны, не предназначенные для обратного изгиба.

Для каждого из этих видов, соответственно, производители рекомендуют и срок эксплуатации, который может варьироваться в пределах 50-70 тысяч километров пробега авто.

Разные автомобили – различная схема установки

В более ранних моделях машин использовалось прямое соединение привода генератора со шкивом двигателя без всяких изгибов, но в современном автомобиле зачастую используют ременную передачу для подачи крутящего момента на приводы нескольких устройств: кондиционера, помпы, компрессора кондиционера, генератора и других агрегатов.

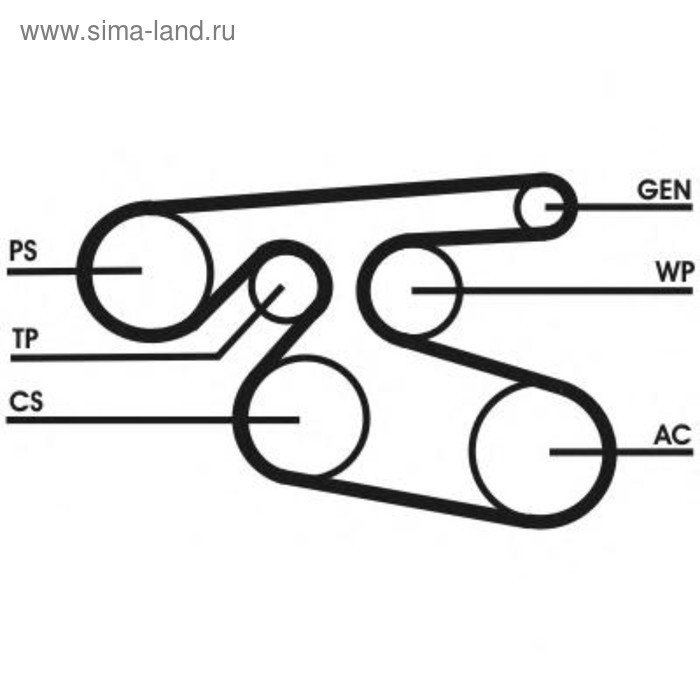

И пролегая между этими узлами ремень, может выписывать причудливые конфигурации и изгибы, вот этот узор и называется – схема правильной установки. У запасливого автолюбителя этот рисунок всегда должен быть под рукой, чтобы если случиться в дороге разрыв, не мучиться, морща лоб, вспоминая, как произвести замену ремня привода генератора. Ну и, естественно, желательно возить на всякий непредвиденный случай запасной комплект.

Признаки, указывающие на износ ремня

Перед тем как освещать способы и методы замены, коснемся возможных признаков, указывающих, что это время подошло:

• при внешнем осмотре, при выключенном двигателе, наблюдаются потеря эластичности, трещины, небольшие разрывы и разлохмаченные бока, явный признак близкого выхода из строя;
• ослабление натяжки ремня, вследствие его растяжения или поломки натяжного ролика;
• заметный свист при запуске двигателя, увеличении оборотов или включении электроприборов, причина может крыться в плохом натяжении ремня или заклинивании одного из приводов, задействованных в схеме. Это может быть как привод компрессора или генератора, так и выход из строя подшипника муфты кондиционера или подшипника натяжного устройства;
• появление сигнала на датчиках, свидетельствующие о снижении зарядки аккумулятора или работоспособности самого генератора.

Не следует забывать и о плановой замене этого изделия в пределах его срока эксплуатации.

Варианты замены ремня генератора

Для проведения работ, когда требуется замена ремня генератора, не нужно особых навыков и знаний, назвать такую работу простой нельзя, но и ничего сверхординарного в ней нет. Изначально следует отсоединить массу от аккумулятора, и разобраться какие детали, защитные кожухи или другие узлы препятствуют доступу к ремню и генератору.

Если в автомобиле привод генератора напрямую соединен со шкивом вала двигателя, то здесь все очень просто, так как в этом случае натяжка производится болтами крепления самого генератора, плюс дополнительный фиксирующий болт. Освободив пространство для свободного доступа к ремню и генератору, откручиваются вышеописанные болты, и ослабляется натяжение ремня.

Смотрите видео по теме:

В другом варианте, где от ремня зависит функционирование не только генератора, но и кондиционера, помпы и других узлов, работа по замене ремня генератора слегка усложняется. Возможно, придется снимать переднее колесо защиту крыла и картера, чтобы получить доступ к ремню, натяжному устройству и проводам задействованных агрегатов.

Сняв все мешающие детали, ослабляем ремень:

• если натяжение происходит за счет ролика, то ослабляем болт или гайку фиксирующие ролик;
• если эту функцию выполняет пружинный натяжитель, то тот же результат достигается простым воздействием на ролик, в нужном направлении.

Сняв ремень желательно провести диагностику натяжного механизма, если его состояние вызывает сомнения, то заменить и его. Также осмотрев ремень, стоит обратить внимание на характер повреждений, и выяснить из-за чего они образовались. Часто выход из строя различных механизмов может спровоцировать его износ и разрыв.

Нелишним станет сравнение старого и нового ремня: длина, ширина количество зубьев (ручейков) и т. д. Бывают прецеденты несовпадения по некоторым параметрам, казалось бы, фирменного изделия.

Установка нового ремня должна проходить в той же последовательности и по имеющейся схеме расположения, для конкретного автомобиля.

Смотрите видео по теме:

После окончания работ следует отрегулировать силу натяжения, для этого имеются соответствующие приспособления и приборы: ППНР-100, Optikrik и другие всевозможные устройства, или можно проверить «вручную, на глаз». В этом случае от воздействия рукой, ребро натянутого ремня должно с усилием изгибаться на девяносто градусов.

Окончательный результат работы можно проверить, заведя машину с открытым капотом и включив максимальное количество электроприборов, тем самым дав нагрузку на привод генератора. Если не возникло проскальзывания ремня, свиста или других различимых шумов, значит, установка и натяжка выполнена правильно.

Видео по теме:

схема установки, как натянуть, как часто менять и прочее

Генератор — один из самых важных агрегатов в системе электроснабжения автомобиля. Он вырабатывает электрический ток, обеспечивающий работу бортовых электрических приборов автомобиля. Генератор приводится в действие коленчатым валом силовой установки. Крутящий момент с него передаётся на генератор посредством ремня. И как любой другой элемент оборудования, он постепенно выходит из строя и требует замены.

В каких случаях требуется замена ремня генератора

Вышедший из строя ремень генератора подлежит обязательной замене

По мнению специалистов, деталь должна меняться после прохождения автомобилем не более 60 000 км. Но при этом каждый водитель обязан производить регулярную визуальную проверку его состояния. Ремень подлежит немедленной замене, если на нём обнаруживаются следующие повреждения:

• продольное расслоение;
• наличие трещин и надломов;
• масляные подтёки на его поверхности;
• разрыв.

Кроме того, о необходимости внеплановой замены ремня могут свидетельствовать следующие факторы:

• в момент запуска двигателя или при увеличении его оборотов возникает характерный свист;
• датчик сигнализирует о том, что у генератора снизилась производительность.

Можно ли продолжать движение, если он порвался

В принципе, автомобиль будет продолжать движение и без ремня генератора. Но далеко уехать на таком автомобиле не удастся. Ведь в этом случае всё питание электрического оборудования осуществляется от аккумулятора, а его запасов, даже если он и сверхмощный, надолго не хватит.

Однако есть двигатели, в которых эта деталь приводит в движение не только ротор генератора, но и помпу. Эксплуатация таких моторов в случае обрыва категорически запрещена, так как остановка помпы прекращает кругооборот воды в системе охлаждения двигателя, а это приведёт к его перегреву и выходу из строя.

Перегретый двигатель может заклинить, в нём могут быть погнуты пальцы клапанов и даже повреждены поршни. В любом случае его придётся ремонтировать капитально.

Как выбрать подходящую деталь

Разнообразие автомобилей в современном мире настолько велико, что однозначного ответа на этот вопрос не существует. Если в одном случае можно использовать только ленточный ремень, то на другой модели предусмотрена установка исключительно клинообразного. Поэтому мы рассмотрим конкретный пример, близкий многим россиянам — Ладу Калину.

На этой модели могут быть использованы как генераторы с натяжителем, так и без него. В соответствии с этим меняется и длина ремня:

• если натяжитель присутствует, то длина должна быть равна 883 мм;
• для генераторов без натяжителя подойдёт вариант 823 мм.

Не меньше, чем на длину, необходимо обращать внимание и на его производителя. На российском рынке активно представлены следующие компании:

1. Ремни с лейблом БРТ производятся балаковским предприятием. Мнения о продукции от этого производителя разнятся. Одни говорят об их надёжности, тогда как другие приводят примеры быстрого выхода их из строя. По-видимому, тут всё зависит от того, удаётся ли приобрести фирменную продукцию или её дешёвую подделку.
2. В числе наиболее популярных производителей компании ANDYCAR, Continental и Finwhale.
3. АвтоВАЗом чаще всего используются ремни от GATES — они устанавливаются на 80% выпускаемых автомобилей. Эта продукция хорошо зарекомендовала себя в процессе эксплуатации, о чём говорит большое количество отзывов, размещённых на самых разнообразных автомобильных форумах.

Процесс замены ремня генератора своими руками

Для выполнения этой работы необходимо приготовить следующие инструменты:

• набор гаечных ключей;
• набор головок с трещоткой;
• монтировку;
• большую отвёртку;
• молоток.

Как заменить на Лада Калина: видео

Замена ремня, важные этапы и нюансы:

1. Двигатель должен быть охлаждённым, иначе можно получить довольно болезненные ожоги.
2. От аккумулятора необходимо отсоединить отрицательный провод.
3. Перед снятием важно запомнить, как именно он расположен и в каких местах осуществляется крепление. Для страховки можно набросать схему крепления на листке бумаги, если её нет перед глазами.
4. Для снятия первым делом следует ослабить его натяжение. В зависимости от модели автомобиля в качестве натяжителя используется либо рейка полукруглой формы, либо специальный болт. Последний необходимо повернуть в одну из сторон, используя для этого гаечный ключ или головку. При этом выкручивать полностью его не надо. Ослабление должно произойти сразу после небольшого поворота болта.
5. Ремень снимается.
6. Размер снятого ремня необходимо сравнить с вновь устанавливаемым. Они должны иметь совершенно одинаковый размер.
7. Если всё находится в соответствии, устанавливаем новый согласно предварительно нарисованной схеме. После этого регулируется его натяжение.
8. Подключается аккумулятор, запускается двигатель и даётся максимально возможная нагрузка на генератор, то есть включаются все имеющиеся в автомобиле электрические приборы.
9. Замена ремня закончена.

Схема правильной установки ремня должна быть под рукой у каждого водителя на случай разрыва ремня в дороге

Особенности реботы на инжекторном и карбюраторном двигателях

Для инжекторных двигателей, как правило, практикуется использование широких, многоручьёвых ремней, тогда как на карбюраторные ставятся ремни клиновидной формы. Соответственно, используются разные шкивы привода генератора.

У шкивов карбюраторных двигателей имеются достаточно большие окна. Их очень удобно использовать для установки зубила или гаечного ключа, которые можно упереть в блок двигателя в процессе демонтажа ремня генератора. После этого, используя торцовый ключ на 19, можно откручивать болт натяжения.

Произвести эту операцию на инжекторных двигателях несколько сложнее, так как никаких окошек на шкивах в этом случае нет. Приходится демонтировать на блоке сцепления резиновую заглушку. После этого в смотровое окно есть возможность установки зубила или большой плоской отвёртки, для упора которых используются зубья венца.

Как правильно натянуть и отрегулировать

Чтобы отрегулировать натяжение ремня генератора, понадобятся гаечные ключи на 13 и 17, монтировка, жёсткая металлическая планка и линейка, также желательно из металла.

Првильное натяжение: инструкция на видео

После установки металлической планки на обоих шкивах поверх ремня генератора последний продавливается. При этом производится замер расстояния от планки до ремня. По нормам, оно не должно превышать 1,5 см, если прилагается усилие порядка 10 кг/см.

ПИНаР подносится к ремню в промежутке между натяжным роликом и генератором

Для измерения натяжения может использоваться прибор-частотомер, такой, например, как ПИНаР. Этот датчик подносится к ремню в промежутке между натяжным роликом и генератором. Делается движение, напоминающее игру на гитаре. Оптимальным считается вариант, когда прибор показывает частоту от 200 Гц до 240.

Признаки неправильной замены или выбора

Если замена ремня генератора была произведена неправильно или была установлена не соответствующая модель, могут появиться следующие признаки:

• расход топлива существенно увеличивается;
• появляется вибрация;
• под капотом слышится свист.

В любом из выше перечисленных случаев необходимо проверить правильность установки ремня и соответствие нормативам его натяжения.

Во избежание возникновения подобных проблем, лучше доверить выполнение этой работы квалифицированным специалистам станции технического обслуживания. Несмотря на впечатление, что работа очень простая и сделать её может каждый, замена ремня генератора — процесс трудоёмкий и требующий точности и профессионализма.

Лада Ларгус замена ремня привода вспомогательных агрегатов 8 и 16 клапанов

Лада Ларгус замена ремня на двигателе с 8 и 16 клапанами отличается. Сегодня расскажем о замене привода вспомогательных агрегатов на обоих типах моторов Lada Largus. Производитель требует проводить замену раз в 60 тысяч километров или после 4 лет эксплуатации, если 60 тысячный рубеж не преодолен. Кроме того, схемы приводного ремня с кондиционером и без кондиционера отличаются. Обо всем этом наша сегодняшняя статья.

Замена ремня Лада Ларгус 8 клапанов с кондиционером

Схема ремня с гидроусилителем руля и кондиционером.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя руля
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик

Натяжение ремня привода вспомогательных агрегатов Lada Largus с гидроусилителем руля и кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем болт с защитной крышкой ролика. Снимаем опорный ролик.

Аналогично отворачиваем болт крепления и снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины), головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства и снимаем натяжное устройство в сборе с роликом.

Автоматическое натяжное устройство в сборе на следующем фото

Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода. Внимание, очень важный момент! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю, а внутренний ручей шкивов оставался свободным. Смотрим на следующее фото.

После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы проверить правильность положения ремня и функционирование натяжного устройства.

Замена ремня Лада Ларгус 8 клапанов без кондиционера

Схема ремня без кондиционера.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт крепления кронштейна натяжного ролика
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя руля
• 6 — приводной ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера нужно выполнять с применением специального приспособления на дилерском сервисе. Учитывая, что при самостоятельной замене ремень придется менять вне дилерского сервисного центра, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов.

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

Укладываем ремень на шкивы так чтобы он был смещен к внутреннему краю шкивов, а наружный ручей шкивов оставался свободным. Регулируем натяжение ремня с помощью метода описанного чуть выше.

Замена ремня Лада Ларгус 16 клапанов

Схема приводного ремня с кондиционером..

Натяжение ремня Лада Ларгус регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства и снимаем ремень с опорного ролика. Снимаем ремень привода вспомогательных агрегатов со шкивов. Маркировка ремня привода вспомогательных агрегатов Ларгуса с кондиционером — 6РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем наружную крышку ролика. Снимаем опорный ролик и его внутреннюю крышку.

Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства головкой «на 10» отворачиваем два болта и снимаем натяжное устройство в сборе с роликом.

Устанавливаем детали в обратной последовательности. При монтаже ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой выше.

схема, как проверить, правильно натянуть ремень

Неправильная натяжка ремня генератора может стать причиной отсутствия зарядки. Умение определять правильное усилие натяжения будет полезным как при ремонте своими руками, так и в случае загорания на приборной панели индикатора низкого уровня зарядки АКБ.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки. Именно поэтому важно знать, как проверить натяжение ремня генератора.

Виды конструкции

Привод генератора бывает двух типов:

• индивидуальный – генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
• общий – для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

• с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В – 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
• тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
• с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто – нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
• в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

Renault Duster Замена ремня привода вспомогательных агрегатов Рено Дастер

Renault Duster > Техническое обслуживание > Замена ремня привода вспомогательных агрегатов Рено Дастер

В соответствии с регламентом технического обслуживания ремень заменяем через каждые 60 тыс.
км пробега или через 4 года (в зависимости от того, что наступит раньше) независимо от его состояния.
Работу проводим на смотровой канаве или эстакаде.
В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов (с кондиционером и без кондиционера).
Натяжение ремня регулируется автоматически натяжным устройством.
Работа показана на автомобиле с кондиционером.
При каждом техническом обслуживании рекомендуем проверить состояние ремня привода вспомогательных агрегатов.
Для этого снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека).
Отворачиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу (см. «Снятие брызговиков и подкрылков передних колес).

Отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива вспомогательных агрегатов по часовой стрелке… …и осматриваем ремень по всей длине.
При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы, ремень необходимо заменить.

На двигателе 2,0.

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 – шкив привода вспомогательных агрегатов; 2 – натяжной ролик; 3 – шкив насоса гидроусилителя рулевого управления; 4 – ремень; 5 – шкив генератора; 6 – опорный ролик; 7 – шкив компрессора кондиционера

Чтобы ослабить натяжение ремня…

…надеваем накидной ключ «на 16» на шестигранник натяжного устройства поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства и, сняв ремень со шкивов…

…вынимаем ремень из моторного отсека.

Маркировка ремня привода вспомогательных агрегатов с кондиционером 7 РК 1792 (семиклиновой, длиной 1792 мм).
Для замены опорного ролика ремня…

…головкой «на 13» отворачиваем болт крепления ролика.

Снимаем ролик с болтом его крепления.

Вынимаем из ролика болт и крышку ролика.
Для оценки состояния опорного ролика…

…вращаем ролик, удерживая его за внутреннее кольцо подшипника.
Ролик должен вращаться бесшумно, равномерно, без заеданий.
В противном случае ролик необходимо заменить.
Для замены натяжного ролика…

…ключом Torx Т-40 отворачиваем винт крепления ролика (для наглядности показано на снятом двигателе).

Снимаем натяжной ролик и крышку ролика.
Проверяем состояние натяжного ролика так же, как и опорного ролика.
Для замены натяжного устройства (например, при поломке пружины)…

…головкой «на 16» отворачиваем болт крепления натяжного устройства (для наглядности показано на снятом двигателе).

Снимаем натяжное устройство в сборе с роликом.
При установке натяжного устройства выступ 1 на основании натяжного устройства должен войти в паз 2 кронштейна крепления вспомогательных агрегатов.

Натяжное устройство: 1 – натяжной ролик; 2 – шестигранник; 3 – кронштейн ролика; 4 – пружина; 5 – основание натяжного устройства.
Устанавливаем детали в обратной последовательности.
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

На двигателе 1,6

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 – шкив привода вспомогательных агрегатов; 2 – натяжной ролик; 3 – шкив насоса гидроусилителя рулевого управления; 4 – шкив генератора; 5 – опорный ролик; 6 – ремень; 7 – шкив компрессора кондиционера

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

…и снимаем ремень с опорного ролика.

Снимаем ремень привода вспомогательных агрегатов со шкивов.
Маркировка ремня привода вспомогательных агрегатов с кондиционером – 6 РК 1822 (шестиклиновой, длиной 1822 мм).
При замене ремня необходимо также заменить опорный и натяжной ролики.
Для замены опорного ролика…

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем наружную крышку ролика.

Снимаем опорный ролик…

…и его внутреннюю крышку.
Аналогично снимаем натяжной ролик.
При необходимости замены натяжного устройства (например, при поломке пружины)…

…головкой «на 10» отворачиваем два болта…

…и снимаем натяжное устройство в сборе с роликом.
Устанавливаем детали в обратной последовательности.
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

Renault Duster Замена ремня привода вспомогательных агрегатов

Схема ремня генератора газель. Как решить проблемы с расширительным бачком

===========================================================================
УМЗ-4216 — Инжекторный бензиновый двигатель класса Евро-3 или Евро-4. Выпускается 14 модификаций для автомобилей Газель, Соболь со старой и новой рамой.
В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах.
Ресурс ремней по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом.
Показания к замене: трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня).
Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Ослабить затяжку болта 1 на два–три оборота.

Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его.

Осмотреть ремень.

Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.

Осмотреть шкивы.

При наличии загрязнений или повреждений шкивы очистить или заменить.

Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.

Установка

1. Надеть ремень на шкив коленвала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. После этого надеть ремень на натяжной ролик.

После установки ремня отрегулировать его натяжение.

Регулировка натяжения

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется перемещением натяжного ролика.

1. Ослабить затяжку болта 1.

Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверить прогиб ремня.

Подробно в картинках:

Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).

Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика

Снимаем ремень со шкивов

Устанавливаем новый ремень.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса).

Затягиваем болт крепления натяжного ролика.

Замена натяжного шкива и механизма натяжения ремня привода вспомогательных агрегатов

Ослабляем натяжение ремня привода.

Полностью выворачиваем болт крепления натяжного шкива

Снимаем шкив с оси натяжителя.

При необходимости торцевым ключом или головкой «на 12» отворачиваем три болта крепления натяжителя

Снимаем крепление натяжителя с двигателя

Устанавливаем натяжитель и шкив на двигатель в обратной последовательности, после чего натягиваем ремень.

Недостаточное натяжение ремня ухудшает обдув радиатора системы охлаждения и ведет к перегреву двигателя и повышенному износу ремня.

При слишком сильном натяжении ремня могут выйти из строя подшипники привода вентилятора и натяжного ролика.

При правильно отрегулированном натяжении ремень должен прогибаться на 8–10 мм при приложении усилия 40 Н (4,0 кгс) посередине между шкивом вентилятора и натяжным роликом.

Натяжение ремня регулируют, перемещая натяжной ролик.

Замена и регулировка натяжения ремней привода агрегатов с двигателем ЗМЗ-402

1. Головкой «на 13» ослабляем гайку верхнего крепления кронштейна натяжного шкива (шланги системы охлаждения для наглядности сняты).

2. Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного шкива, придерживая болт ключом «на 12»

3. Подводим кронштейн натяжного шкива к блоку и снимаем ремень со шкивов

4. Проведя ремень между крыльчаткой вентилятора и радиатором, снимаем его

Ослабляем верхнее и нижнее крепления генератора

Подводим генератор к блоку цилиндров.

Снимаем ремень со шкивов, продевая его через крыльчатку вентилятора, аналогично снятию ремня привода вентилятора.

Надеваем новые ремни на шкивы.

Натягиваем ремень привода вентилятора, отодвигая натяжной шкив от блока цилиндров, и затягиваем верхнее и нижнее крепления натяжного шкива.

Ремень привода генератора натягиваем аналогично, отодвигая генератор от блока цилиндров, после чего затягиваем верхнее и нижнее крепления генератора.

Проверяем регулировку натяжения ремней, прикладывая усилие 4 кгс к серединам верхних ветвей.

Прогиб ремня привода генератора должен быть 8–10 мм, а привода вентилятора – 7–9 мм.

При необходимости повторяем регулировку.

Замена и регулировка натяжения ремня привода агрегатов с двигателем ЗМЗ-406

1. Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).

2. Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика

3. Снимаем ремень со шкивов.

Устанавливаем новый ремень.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса)

Затягиваем болт крепления натяжного ролика.

Заменим ремень генератора на газель.

Разрыв ремня генератора часто является проблемой для Газели. Если это произойдет на твоя газель измеряется, так как вы обращаете внимание на этот вопрос не раньше попробуйте заменить ремень узнать, что на самом деле вызывает камни.

Если вам не нужно менять ремень после 150–200 тысяч миль или при плановом техобслуживании, ситуация, когда он выходит из строя, является ненормальной. как затянуть ремень генератора до ремень генератора Hyundai как работа. Если это часто случается на вашей Газели (не каждые 50 000 км), обратите внимание на эту проблему, прежде чем пытаться заменить ее, чтобы выяснить, что на самом деле вызывает частые поломки. Ремень генератора Business Gazelle Euro-3 Шкивы неровные или ремень не натянут после установки.

Тем временем ремень газели все еще ломался. Обязательно нужно начинать с покупки нового. Некоторые автомобилисты предпочитают брать пакеты с дешевыми, неоригинальными запчастями, заявляя, что «в любом случае, они постоянно порваны, дайте мне всегда иметь запас в машине». Подробная информация о том, как правильно заменить ремень генератора на 16-клапанном двигателе ВАЗ-2112. Вы очень быстро рвете ремни всегда по двум причинам. Только один из них является конструктивным (например, смещение шкивов, так как это называется смазкой). Следующая причина — просто их плохое качество. (Клиновой ремень) на 4216 Газель Бизнес генератор ГАЗ 3302 Газель-бизнес. Жадный, как известно, платит дважды. Чтобы проверить натяжение приводного ремня генератора, надавите пальцем на ремень посередине между шкивами генератора и насоса охлаждающей жидкости. это совсем не дорого, так как запчасти сами по себе дешевы, поэтому мы рекомендуем покупать ремни, крапивы в интернет-магазине. Другими словами, запчасти ГАЗ от официального поставщика запчастей stei. Купил так Ремень определенно подходит для вашей модификации только для ваших шкивов, а не по центру.

You may also like

Замена натяжного ролика на Газель 4216 бизнес

замена ремень генератора , Ролики опоры вентилятора ГАЗ 3302 Газель —бизнес два. как на 8 Вот и все ремни генератора на Двенашке 1.5 2112 Замена гидроусилителя руля на EUR VAZ 2112 Z. На сайте Cummins ISF 2.8.

замена ремень генератора , опоры роликовые и веерные ГАЗ 3302 Газель -бизнес дв. Для ремня Gazelle Business Euro-3 требуется размер ремня Gazelle Business Euro-3 под широким шкивом. Cummins ISF 2.8

мастера еще не перевели, бросая головоломки, как они называют эти нестандартные решения.
Что вам нужно, это купленный ремень, перейдем к операции его установки. Я делал все в Луизиане. А вчера сломался ремень генератора Газель Бизнес. Как дальше. как снять нижнюю решетку для газели Renault Logan Tuning, как снять решетку. Обратите внимание, что лучше работать с перчатками, потому что в интересующей нас области есть много острых поворотов, если мы вносим изменения прямо на трассу, то у некоторых агрегатов под капотом, конечно, есть нет времени остыть
Лучше сразу разобрать переднюю панель — это не обшивка радиатора. Пространство под капотом не намного лучше, чтобы облегчить условия труда. Используя 12 клавиш, открутите пару болтов с обеих сторон панели, не используя 10 клавиш, один болт специально под замком капота. Декоративная решетка вкручивается еще 2 болтами снизу. Мы не размещаем решетку рядом с панелью (насколько позволяет блокировка кабеля).
Теперь, используя 12-значный ключ, ослабьте винт натяжителя ремня на генераторе, вооруженный соответствующей рукояткой, переведите генератор на двигатель. Итак, мы ослабли ремень (если он не сломался раньше) Замена ремня генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 при пристегнутом ремне. Теперь вам нужно ослабить гайку шкива натяжителя; не гайка шкива натяжителя; не двигайте шкив по направлению к двигателю; не снимайте ремень.

You may also like

Если вместе с поясом генератор мы не меняем остальные, затем снимаем ремень вентилятора со шкива на коленвале, осторожно скручиваем его между лопастями вентилятора. Позже мы также демонтируем ремень водяного насоса. Как изменить свой пояс газель | Тогда просто устанавливайте новые, не тяните их. Ведь мы возвращаемся на место, передняя панель не решетка радиатора — изменения сделаны, естественно идем в дорогу.

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

Расположение ремня генератора Газель Бизнес

Ремень генератора на Газель Бизнес расположен под капотом в передней части автомобиля! Как показано на скриншоте

Найти его достаточно просто, поэтому на этом моменте я не стану заострять свое и ваше внимание.

Газель Бизнес – признаки износа ремня генератора

Для того, чтобы узнать на сколько изношен ремень генератора на Газели Бизнес достаточно провести его визуальный осмотр. Если вы заметили:

1. Надрывы
2. Отслоение поверхности
3. Механические повреждения и т.д.

То не откладывайте замену приводного ремня в долгий ящик, а сразу же замените этот расходник.

Размер ремня генератора Газель Бизнес

Газель Бизнес, так же как любой другой автомобиль отечественного производства имеет массу неудобств, например ремень генератора установленный с завода изготовителя под маркировкой: 8PK 2155 или 8PK 2166 имеет маленький размер, поэтому при замене поставить его на место практически невозможно!

Видео замена ремня генератора на Газели

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Для того чтобы заменить ремень генератора на Газель Бизнес на понадобится выполнить следующую пошаговую инструкцию:

1. Трещёткой крутим приводной ремень через шкив генератора

2. Поддеваем ремень на шкиве помпы от двигателя и вращаем трещёткой шкив генератора по часовой стрелке:

3. Перехватываемся после небольшого схода ремня, продолжаем постепенно вращать шкив генератора:

4. Поддеваем и скидываем старый ремень генератора

5. Продеваем ремень по всем роликам, надеваем всеми ручейками на шкивы! Оставляем только шкив помпы не одетым. Натяжник не трогаем вообще, да и смысл, ход у него маленький и не позволяет свободно надеть ремень.

6. Берём всё туже отвёртку и поднадеваем ей ремень на шкив помпы в натяг! И постепенно вращаем трещёткой по часовой стрелке! Важно, что бы нижний край ремня перескочил через выступающий центр шкива помпы:

7. Главное держать отвёртку и не отпускать её, пока ремень не обернёт шкив!

8. Можно и радиатор не снимать и нормально снимать и надевать ремень. Единственное, если происходит именно замена ремня, сложнее через крыльчатку прокинуть его и всё.

Еще одни важный момент на который хотелось бы обратить ваше внимание – натяжка ремня генератора ! Для того, чтобы выполнить эту работу нам понадобится:

Как ослабить ремень генератора на Газель Бизнес

Для того, чтобы ослабить ремень генератора на автомобиле Газель Бизнес выполните порядок действий, который я описал выше в части про натяжку приводного ремня. Одно отличие, ослабляем, а не натягиваем винт ременного натяжителя

Замена ремня генератора Газель Бизнес своими руками – видео

Замена приводного ремня: имеет ли значение направление вращения?

Замена ремня ГРМ — задача не из легких: в большинстве случаев приходится снимать ремень привода вспомогательного оборудования, а также некоторые дополнительные агрегаты. Когда вы это сделаете, вам, наверняка, придется выяснять, как собрать все обратно. В этом случае часто возникает вопрос: можно ли установить ремень ГРМ и поликлиновый ремень задом наперед? Иными словами, есть ли у этих ремней направление вращения? Попробуем найти ответ на этот вопрос как для ремня ГРМ, так и для приводного ремня вспомогательных агрегатов. Приступим!

Ремень ГРМ: следует ли он по направлению стрелок?

С чисто технической точки зрения новый ремень ГРМ абсолютно симметричен, т. е. не имеет направления вращения. «Тогда в чем польза от ремней ГРМ со стрелками направления?» — удивитесь вы. Если на новом ремне ГРМ есть метки синхронизации, то такие же метки имеются и на шкивах / на двигателе. Стрелки направления только помогают вам правильно установить метки синхронизации, и использовать их совсем не обязательно, поскольку, как мы уже говорили ранее, новый ремень ГРМ может работать в любом направлении.
  Стрелки направления помогают совместить метки синхронизации.

Нужно ли переустанавливать ремень ГРМ?

Если ремень ГРМ установлен надлежащим образом и натяжение ремня выполнено правильно, то трогать его не следует — даже если вдруг вы заметите, что стрелки указывают в «неверном» направлении. Как только автомобиль начнет работать, снятие и повторное использование ремня ГРМ становится невозможным: к сожалению, он идет только в отходы, так как установка и натяжение ремня ГРМ допускаются только один раз.

А как насчет приводного ремня вспомогательных агрегатов?

По отношению к новым приводным ремням вспомогательных агрегатов справедливо то же самое, что и по отношению к новым ремням ГРМ, хотя большинство механиков предпочитает устанавливать поликлиновый ремень так, чтобы можно было прочесть то, что на нем напечатано (т.  е. не в перевернутом виде). Новый поликлиновый ремень также абсолютно симметричен и не имеет направления вращения.

Однако крайне важно, чтобы использованный ремень вспомогательных агрегатов был установлен повторно в исходном направлении. Так что весьма полезно нарисовать на ремне стрелку, прежде чем снимать его. Если установить ремень повторно в противоположном направлении, ребра окажутся в других канавках шкива, а не в тех, к которым они приработались с течением времени. А значит, ремень должен будет повторно адаптироваться к новому характеру износа, что приведет к опасной потере натяжения ремня.

В заключение можно смело ответить на вопрос в заголовке: «Нет, направление значения не имеет». Тем не менее автомобильные технологии не стоят на месте, поэтому не исключено, что в будущем появятся ремни для конкретных задач с определенным направлением вращения.

Схема расположения серпантинного ремня

для Discovery Series II

Закажите запасной ремень для своего Discovery Series II сегодня.

Применимо к:

Открытие серии II | ’99 -’00

Вы сняли ремень и не можете вспомнить, как он идет?

Без активного прохождения поворотов:

с активным прохождением поворотов:

Полный список технических советов, страница

1) Выберите Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Выберите модель

Очень удобно делать заказ через Atlantic British, так как есть рекомендации по продукту, который подходит вашему автомобилю, и есть видеоуроки.Заказ обрабатывается…

Lorenc K.
Walnut Creek, CA

2-1-21

Отличное обслуживание клиентов. Надежный и надежный. Обычно всегда есть те детали, которые мне нужны.

Том Т.
Портленд, ИЛИ

1-23-21

Очень отзывчивый, знающий и дружелюбный.

Дэниел Б.
Уотертаун, Массачусетс

1-22-21

Запчасти, сервис, цена, наличие.

Kelly K.
Kapa’a, HI

1-22-21

Atlantic British предлагает большой ассортимент запчастей и аксессуаров для Land Rover. Я также не знаю, что бы я делал без видео, которые помогли бы мне с некоторыми проектами «сделай сам».…

Майкл Р.
ГЕРМАНТАУН, Мэриленд

1-22-21

Доступные запчасти по хорошей цене и хорошее, услужливое обслуживание клиентов.

Альберт М.
Casper, WY

1-21-21

Очень отзывчивые люди, запчасти в наличии, доставка быстрая, а видео очень полезны.Я уже рекомендовал Atlantic British.

Скотт Р.
Ада, Мичиган

1-20-21

Я позвонил, чтобы задать предпродажные технические вопросы — мой представитель сделал все возможное и терпеливо ответил на все мои идиотские вопросы.

Гленн Э.
Сахуарита, Аризона

1-18-21

Отличная доступность запчастей по очень разумной цене.Представители службы поддержки великолепны.

Альберт М.
Casper, WY

1-16-21

AB — лучший и самый надежный источник запчастей и технической информации для Rover. Заказчик с 2003 года.

Чарльз М.
Grass Valley, CA

1-16-21

Купить по автомобилю Магазин по категориям

отзывов наших клиентов…

Предыдущий слайд ◀ ︎ Следующий слайд ▶ ︎

• БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

  — Билл М. (Бойдтон, Вирджиния)

  Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

  У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover

  .

  — Кейт Б. (Блю Ридж, Вирджиния)

  Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

• БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

  — Билл М. (Бойдтон, Вирджиния)

  Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

  У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover

  .

  -Кейт Б.(Блю Ридж, Вирджиния)

  Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

• У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover

  .

  -Кейт Б.(Блю Ридж, Вирджиния)

• Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

Детали первого слайда Текущий слайд Детали второго слайда. Детали третьего слайда. Детали четвертого слайда.

Route a Ride the Riding Mower Deck Belt: Схема и советы по ремонту | MTD Parts

1. Дом
2. Центр знаний
3. Ремонт
4. Трасса ремня деки для райдеров: схема и советы по ремонту

Ремень деки под ездовой косилкой может показаться беспорядочным клубком резины, если вы не знакомы с этим типом обслуживания.Пошаговые инструкции и советы по подготовке см. В нашем руководстве по замене приводного ремня на газонокосилке. Но когда пришло время проложить реальный ремень деки косилки, используйте пять советов ниже вместе со схемой ремня для верховой косилки MTD выше, которая выделяет ремень желтым цветом, чтобы внести изменения:

1. Сделайте снимок конфигурации шкива перед снятием старого ремня.

Приведенная выше диаграмма ремня для ездовой косилки MTD предназначена только для настольного ремня 46 дюймов. Если у вас другой ремень, вам может потребоваться другая система координат.Персонализированная фотография также может помочь вам применить эти советы к вашей конкретной машине.

2. Ослабьте штоки натяжного шкива, чтобы снять старый ремень, и осмотрите новый ремень на предмет установки.

На новом ремне не должно быть видимых трещин, разрывов или сухой гнили.

3. Используйте шкив, указанный в руководстве оператора, при прокладке нового ремня.

Если в вашем руководстве не указано, с какого шкива начинать, начните с установки ремня на крайний шкив на одной стороне деки и продолжайте двигаться поперек.

4. Следуйте руководству пользователя или фотографии старой конфигурации ремня и аккуратно протяните ремень деки косилки вокруг каждого шкива, как показано.

5. Не наносите смазку на ремень; они могут привести к порче резины и повреждению ремня деки.

Неправильная протяжка ремня деки косилки может повредить ремень и, возможно, косилку. Использование деталей, произведенных не оригинальным оборудованием, также может привести к повреждению и неправильному износу, требующему более частой замены.После установки ремня прогоните деку несколько раз; косилка не должна издавать необычных шумов или вибраций. Если дека издает больше шума, чем обычно, сильно вибрирует или дымится, немедленно выключите косилку. Дайте ему остыть, затем еще раз проверьте ремень деки и при необходимости отрегулируйте. Чтобы заказать новый ремень деки для вашей ездовой косилки, введите номер детали, указанный в руководстве по эксплуатации, в нашем поиске запчастей слева или просмотрите наши самые продаваемые ремни для косилок, чтобы найти то, что вам нужно.

Быстрое устранение проблем с оборудованием

Если вам нужны запчасти для вашей газонокосилки или ездовой газонокосилки, вы можете использовать поиск запчастей MTD Genuine Parts Part Finder, чтобы найти нужную. Общие детали:
Лезвия для ездовой косилки
Ремни для ездовой косилки
Шпиндели лезвий для ездовой косилки
Шины и колеса для ездовой косилки
Масло, смазочные материалы и добавки к топливу

Центр знаний об оригинальных запчастях MTD предоставляет инструкции для самостоятельного выполнения многих основных операций по техническому обслуживанию, включая замену режущих лезвий, приводных ремней и ремней деки, а также моторного масла.Если вы обнаружите, что ваша машина имеет более серьезную проблему, воспользуйтесь нашим сервисом поиска, чтобы найти квалифицированного поставщика услуг MTD в вашем районе.

Схема змеевиков

Схема змеиных поясов

админ |

Схема замены серпантинного ремня на Lexus IS250 2007 — 2014 годов с двигателем V6 2.5L

Читать больше

Схема змеиных поясов

админ |

Используйте эту схему ремня, чтобы заменить змеевик на Ford E-350 5 1995 года выпуска.8L

Читать больше

Схема змеиных поясов

админ |

Используйте эту схему ремня, чтобы заменить змеевик на Jeep Compass 2. 4L

2007 года выпуска. Читать больше

Схема змеиных поясов

админ |

Выше представлена ​​схема замены змеевикового ремня на Lincoln Continental 1998-2002 годов с двигателем V8 4,6 л

. Читать больше

Схема змеиных поясов

админ |

Используйте эту схему ремня для замены змеевика на Volkswagen Cabrio 2 2002 года выпуска.0L

Читать больше

Схема змеиных поясов

админ |

Схема замены серпантинного ремня для МОДЕЛИ ГОДА с двигателем ENGINTETYPE. На схеме показаны как с кондиционером, так и без кондиционера.

Читать больше

Схема змеиных поясов

админ |

Выше представлена ​​схема замены змеевикового ремня на Geo Prizm 1993-1997 годов с двигателем L4 1.6L

. Читать больше

Схема змеиных поясов

админ |

Вот схема серпантинного ремня для Mitsubishi Outlander Sport ES L4 2 2017 года.0

Читать больше

Схема змеиных поясов

админ |

Руководство по прокладке змеевикового ремня для Chrysler 300 V8 5.7L

2005-2017 гг. Читать больше

Схема змеиных поясов

админ |

Схема замены змеевикового ремня для Buick Lucerne 2006-2011 годов с двигателем V6 3,8 л

Читать больше

Навигация по записям

1 2 3 … 34 Старший

СХЕМА РЕМНЯ MAYTAG

диаграмма
• Рисунок, состоящий из линий, который используется для иллюстрации определения или утверждения или для помощи в доказательстве предложения
• рисунок, объясняющий, как что-то работает; чертеж, показывающий соотношение между частями
• (схематическое изображение) схематизация: предоставление схемы или схемы системы
• Упрощенный чертеж, показывающий внешний вид, структуру или работу чего-либо; схематическое изображение
• сделать схематический или технический чертеж, который показывает взаимодействие между переменными или то, как что-то построено

Maytag
• Застрял в яме и метался, как в стиральной машине.Обычно это не весело!
• Maytag Corporation была компанией по производству бытовой и коммерческой техники с оборотом в 4,7 миллиарда долларов, штаб-квартира которой находилась в Ньютоне, штат Айова, с 1893 по 2006 год, а сейчас она является частью Whirlpool Corporation.
• Подбрасывание плота в реке гидравлическое, как будто он застрял в цикле отжима стиральной машины. Также называется «Swirly».

пояс
• Полоска кожи или другого материала для ношения на талии или на груди, особенно.для ношения одежды или ношения оружия
• пояс: пой громко и сильно
• бесконечная петля из гибкого материала между двумя вращающимися валами или шкивами
• A пояс определенного цвета, обозначающий достижение определенного уровня в дзюдо, карате или аналогичных видах спорта
• Ремень для обозначения звания или достижения
• лента для завязки или пряжки вокруг тела (обычно на талии)

Не удалось найти URL спецификации гаджета

RSS диаграмма

диаграмма, показывающая, как RSS служит механизмом для распространения и агрегации веб-контента с поддержкой RSS

пояс

пояс, который я сделал много лун назад

Как заменить ремни для газонокосилок

Приобретите газонокосилку с низким уровнем обслуживания

Были ли вы когда-нибудь на стройплощадке с несколькими акрами, когда ломали ремень газонокосилки? Вы знаете, где найти запасные ремни для газонокосилок? Упаковали ли вы в грузовик какие-либо дополнительные вещи перед тем, как покинуть магазин, вам нужно пройти весь путь обратно в магазин или вам нужно пройти весь путь к ближайшему дилеру Gravely® и молиться, чтобы их последний покупатель этого не сделал? t очистить весь парк дилера от ремней, необходимых для вашей газонокосилки? Теперь об этом стоит подумать в разгар сезона кошек.

В зависимости от дилера, у которого вы приобретаете запчасти, он может иметь здоровый запас сменных ремней для газонокосилок, но, с другой стороны, это не так. Если это последнее, то обрыв ремня означает, что вам только что не повезло, и вы быстро обнаружили, что столкнулись с серьезным простоем, что сказывается на прибыли на этой неделе.

Запасные части газонокосилки — лишь часть уравнения. Если что-то неожиданное случается в полевых условиях, вам необходимо быстрое решение, поэтому мы советуем держать под рукой здоровый запас изнашиваемых деталей.Вам нужны не только детали, но и знания и инструменты, необходимые для выполнения замены в полевых условиях. Для вас и вашей команды эти технические знания могут стать самой большой проблемой.

Gravely разрабатывает оборудование для коммерческих ландшафтных дизайнеров, и отчасти это означает, что мы проектируем наше оборудование таким образом, чтобы предвосхищать потребности ландшафтных дизайнеров, даже до того, как эти потребности будут реализованы. Мы знаем, что вы можете столкнуться с неожиданным обрывом ремня, поэтому мы упростили для одного оператора замену ремня косилки за считанные минуты с помощью всего лишь пары инструментов и минимальных технических знаний.

Помогите восполнить этот пробел в знаниях, просмотрев пошаговые инструкции, в которых показано, как заменить ремень косилки Gravely. В этом примере мы использовали Pro-Turn® ZX, но даже если вы используете другую коммерческую газонокосилку Gravely, все равно продолжайте, потому что процесс невероятно похож на процедуру замены ремня деки на любой другой производимой в настоящее время коммерческой газонокосилке Gravely. . Может быть полезно пойти дальше , распечатать эти инструкции и сохранить их в папке в качестве справочного материала для ваших бригад.

Как всегда при любой процедуре обслуживания, не забудьте прочитать и соблюдать инструкции по технике безопасности в руководстве оператора вашего устройства. Выполняйте процедуры обслуживания только на машине, припаркованной на плоской, ровной поверхности, с включенным стояночным тормозом и , когда ключ вынут из замка зажигания.

Снять ремень газонокосилки:

1. Снимите правую крышку ремня.

2. Снимите левую крышку ремня.

3. Откройте крышку доступа.

4. Снимите палец ремня с натяжного рычага ВОМ.

5. Надев защитные очки, отсоедините натяжную пружину ремня отбора мощности от анкерного болта с помощью съемника пружины или аналогичного инструмента.

6. Снимите ремень отбора мощности со шкивов деки.

7.Снимите ремень со шкива сцепления.

8. Снимите ремень с устройства.

9. Надев защитные очки, отсоедините натяжную пружину ремня косилки от анкерного болта с помощью съемника пружины или аналогичного инструмента.

10. Снимите ремень косилки со шкивов деки.

Установить ремень газонокосилки:

1.Установите ремень косилки вокруг нижней канавки шкива среднего шпинделя и вокруг шкива правого шпинделя.

2. Надев защитные очки, установите крюк натяжной пружины натяжного ремня косилки на анкерный болт с помощью съемника пружины или аналогичного инструмента. Убедитесь, что приводной ремень косилки натянут и правильно установлен на всех шкивах.

3. Установите ремень отбора мощности вокруг верхней канавки шкива центрального шпинделя, левого шкива шпинделя и натяжных шкивов с этой стороны деки косилки.Убедитесь, что ремень переустановлен так, чтобы более узкий край клинового ремня был прижат к шкивам шпинделя. Направьте доступ к ремню к задней части устройства.

4. Проложите ремень отбора мощности над скобой трансмиссии и вокруг шкива сцепления в задней части агрегата.

5. Надев защитные очки, снова установите крюк пружины ВОМ на анкерный болт с помощью съемника пружины или аналогичного инструмента.

6.Убедитесь, что ремень ВОМ натянут, правильно выровнен на всех шкивах и проложен в соответствии со схемой в руководстве оператора агрегата.
