Как правильно установить и пользоваться сигнализацией томагавк х3 и z3?

Чтобы понять, как работает схема в целом, для начала предлагаем узнать, из каких элементов состоит устройство:


Схема подключения противоугонной системы Tomahawk
Что касается функционала, то сигнализации Tomahawk в целом имеют те же функции, что и другие стандартные устройства.
  1. Антисканер и антиграббер. Их предназначение заключается в том, чтобы защитить устройство от перехвата цифрового сигнала. То есть если злоумышленник попытается по беспроводной сети перехватить сигнал кнопки, то он столкнется с дополнительной защитой.
  2. Еще одна полезная функция — автозапуск Mhz. Автозапуск на модели Tomahawk X5 оборудуется таймером и температурой салона. Если авто оснащено автозапуском, то машина заводится согласно настройкам, которые нужно определить заранее.
  3. В том случае, если водитель забудет нажать на кнопку брелока, система активируется автоматически.
  4. Турботаймер. Если двигатель авто работает, то турботаймер позволит установить машину на сигнализацию с работающим мотором, при этом двери буду закрыты.
  5. Блокировка мотора. Если даже злоумышленники смогут отключить датчик удара и открыть двери, мотор будет заблокирован, а на брелок сигнализации Tomahawk X5 поступит сигнал о взломе.
  6. Также сигнализация оборудуется встроенным центральным замком.
  7. Модель Tomahawk X5 оснащается режимом Valet. Этот режим позволяет отключить защитные системы. Функция актуальна в том случае, если вы отдаете авто на ремонт.
  8. Опция тихой защиты. Если злоумышленник попытается отключить защиту, то система не будет издавать звуков. Даже если преступник открывает двери, сигнализация будет молчать. Сигнал будет приходить исключительно на брелок, в это время злоумышленники не будут даже догадываться о том, что хозяин машины обо всем знает.
  9. Таймер, часы и будильник. В целом эти опции не особо актуальны для сигнализации, но разработчики Tomahawk X5 решили их добавить.
  10. Не переживайте насчет того, что брелок является универсальным и открывает все авто с такой охранной системой. Каждая сигнализация Tomahawk X5 обладает конкретным PIN-кодом, который позволяет управлять защитой для отключения.
  11. При необходимости возможно подключение вашего рулевого гудка к сирене, которая работает при попытке взлома авто.
  12. Если работает опция безопасного вождения, то система будет в автоматическом режиме блокировать двери авто с начала езды. Двери будут разблокированы только после того, как транспортное средство остановится. Опция блокировки дверей очень полезна, так как от несчастных случаев никто не застрахован, особенно, если у вас есть дети. Двери будут заблокированы и изнутри и ребенок не сможет их открыть (автор видео — Evgeniy Ignatov).

Комплектация

Автозапуск томагавк 9010 пошаговая инструкция включения и отключения сигнализации

Обзор устройств и элементов, входящих в комплект поставки:

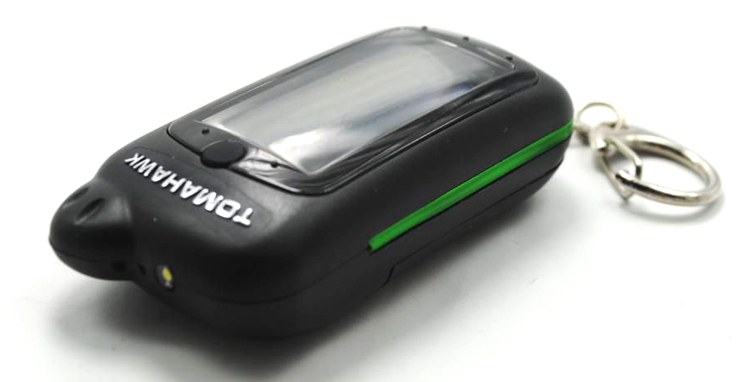

  1. Основной брелок, оснащенный дисплеем и функцией обратной связи. С его помощью пользователь может следить за состоянием транспортного средства при включенной сигнализации.
  2. Запасной коммуникатор, односторонний. В этом устройстве двухсторонней связи не предусмотрено, поскольку пейджер не оборудуется экраном. Запасной брелок поставляется во влагозащищенном корпусе.
  3. Микропроцессорный модуль, выполняющий настройку основных параметров в соответствии с командами пользователя. Блок управления оборудуется встроенным температурным датчиком. По его показаниям можно включить и настроить запуск мотора автоматически при определенной температуре, что обеспечивает возможность прогрева двигателя.
  4. Двухуровневый контроллер чувствительности и удара.
  5. Трансивер со встроенным антенным адаптером.
  6. Реле блокировки.
  7. Кнопка для активации режима «Антиограбление». Подключение этой функции позволит произвести автоматический запуск иммобилайзера в случае силового захвата авто. Двигатель авто блокируется, в результате чего движение на машине будет невозможным.
  8. Кнопка для входа в сервисный режим обслуживания сигнализации — «Оверрайд».
  9. Светодиодная лампочка красного цвета.
  10. Один концевой переключатель, предназначенный для монтажа на капот.
  11. Комплект проводов с 10 жгутами, позволяющие подключаться к бортовой сети автомобиля.
  12. Сервисное руководство пользователя, позволяющее осуществлять монтаж и настраивать опции противоугонной системы. В мануал входит электросхема для подключения контактов и всех устройств.
  13. Упаковочная коробка.

Комплектация модели Томагавк Х3 не включает в себя «концевики» для дверных замков и багажного отсека, поэтому при необходимости эти элементы приобретаются дополнительно.

Комплект поставки сигнализации Tomahawk Z3

Основные возможности и преимущества

Возможности, которыми обладает охранная система Томагавк Х3:

  1. Наличие пяти защитных зон. Сигнализация охраняет систему зажигания, двигатель, моторный отсек, багажное отделение и кузов авто.
  2. Автоматический старт мотора. Запустить силовой агрегат можно не только по показаниям температуры, но и по времени.
  3. Возможность настройки пассивного блокиратора двигателя.
  4. Наличие персонального пароля для отключения защитного режима. В случае потери пульта или разряда батарейки в устройстве можно ввести специальный код, используя кнопку «Оверрайд».
  5. Наличие сервисного режима. При его активации пользователь может оставить автомобиль на ремонт или мойку, не отдавая ключи специалистам. Другой человек вообще может не узнать, установлена ли сигнализация на транспортном средстве.
  6. Включение сигналов тревоги по команде с пейджера. Это позволит обозначить автомобиль как охраняемый, если рядом с ним присутствуют посторонние люди.
  7. Отдельное открытие дверных замков. Можно настроить сигнализацию так, чтобы в приоритете у нее было отпирание двери водителя.
  8. Охрана транспортного средства при заведенном двигателе. Полезная функция, если остановка быстрая.
  9. Удаленное включение и отключение блокировки мотора по команде.
  10. Самодиагностика охранного комплекса. При постановке авто на охрану или отключении защиты сигнализация выполняет проверку всех рабочих зон и конструктивных компонентов. Информация о проблемных составляющих отправляется автовладельцу в виде сообщения на пульт с дисплеем. Индикация экрана позволит определить нерабочую зону охраны.
  11. Бесшумная защита транспортного средства. Сигнализация может включить тихую охрану, тогда при срабатывании тревоги сирена включаться не будет. Данные об активации защиты отправляются только на пульт с дисплеем. Также можно включить охрану без сопроводительных сигналов сирены. При постановке и отключении этой функции будут срабатывать только габаритные огни автомобиля.
  12. Защита сигнализации от ложных включений. В Томагавк Х3 и Z3 реализована специальная система предохранения от внешних воздействий. Это позволяет исключить вероятность срабатывания сигнализации без причины.
  13. Звуковое и визуальное подтверждение команд и настройки функций. При необходимости пользователь может отключить оповещения коммуникатора и включить только виброрежим. Это позволит предотвратить быстрый износ элементов питания в пейджере.
  14. Отображение текущего времени на экране коммуникатора. Пейджер оснащается многофункциональным таблом, на которое выводится информация и о температуре воздуха, а также тип отображения градусов — Цельсий или Фаренгейт.
  15. Наличие режима «Антиограбление».
  16. Двухэтапное отключение системы при снятии с режима охраны. Пользователь может настроить деактивацию защиты с помощью коммуникатора, но после этого нужно будет дополнительно ввести сервисный пароль для выключения.
  17. Наличие подсветки пейджера. Эта функция позволяет упростить процесс настройки сигнализации в темное время суток.
  18. Функция блокировки элементов управления пульта. Позволяет не допустить самопроизвольного нажатия кнопок пейджера в кармане.
  19. Контроль температуры воздуха в салоне машины. Блок управления оснащается встроенным температурным датчиком.
  20. Предупреждение автовладельца о незапертой двери в машине. При активации охраны, если один из замков оказался открытым, система оповестит об этом пользователя путем отправки сообщения. На экране коммуникатора будет отображаться автомобиль с открытой дверью.
  21. Поддержание работы мотора в течение 2-х часов после отключения зажигания. Как показывают отзывы, это позволяет предотвратить быстрый износ конструктивных компонентов мотора в зимнее время года.

Инструкция по эксплуатации

В соответствии с инструкцией по эксплуатации настройка основных функций и таймеров осуществляется с помощью основного брелока с экраном. Чтобы включить или выключить режим охраны, следует нажать на 1 из брелоков клавишу со значком замка. Сигнальный светодиод на авто будет моргать 1 раз в секунду. Чтобы включить режим «Анти-Захват», когда двигатель запущен, следует нажать одновременно кнопки управления охраной и багажником на брелоке к сигнализации Томагавк 434 MHZ Frequency. Через 30 секунд заблокируется стартер, и включится режим тревоги.

Обозначение символов и кнопок

Кнопки включения и отключения режима охраны и автозапуска находятся на лицевой стороне брелока рядом с дисплеем. Остальные 3 кнопки — на одной из боковых граней корпуса. Клавиша с буквой «Т» предназначена для перехода в режим установки параметров сигнализации или переключения подсветки экрана брелока.

Кнопка со значком багажника используется для проверки состояния сигнализации, а также управления замком багажника. Клавиша с символом ключа позволяет дистанционно запустить или остановить мотор вручную. Значок кувалды на дисплее указывает на срабатывание датчика удара. Режим «Оверрайд» обозначен иконкой с 2 буквами Z. Пиктограмма машины показывает, какие двери открыты.

Программирование нового брелка

Чтобы привязать новый брелок к сигнализации Tomahawk 434 MHz Frequency, потребуется нажать семикратно кнопку «Оверрайд», а затем сразу включить зажигание, повернув ключ. Прозвучат 7 подтверждающих сигналов штатной сирены. На привязываемом брелоке удерживаются кнопки с символами замка и ключа, пока не появится однократный сигнал сирены и динамика коммуникатора. После отключения зажигания о выходе из режима привязки оповестят 5 световых сигналов.

Как настроить автозапуск

Машину с механической трансмиссией необходимо подготовить, прежде чем . Для этого нужно при запущенном моторе поднять рычаг ручника и нажать на брелоке кнопку с символом ключа, после чего следует выключить зажигание. Чтобы включить автоматический запуск по времени, потребуется нажимать и удерживать кнопки со значками ключа и приглушения звука. Сразу после этого двигатель будет заведен, а время его работы может конфигурироваться.

Автоматический перезапуск будет осуществляться через заданные интервалы. Для их установки нужно нажать кнопку блокировки или разблокировки авто не позднее 5 секунд после активации автозапуска, если нужно запускать мотор каждый час. Кнопка с символом ключа задает интервал в 2 часа. Клавиша дополнительного канала устанавливает интервал в 4 часа, а беззвучного режима — позволяет запускать мотор каждые 12 часов.

Также есть возможность сконфигурировать автозапуск по температуре. Для этого необходимо подключить приобретаемый отдельно датчик параллельно концевому выключателю капота. Включение автозапуска по температуре осуществляется нажатием и удержанием кнопок со значками ключа и багажника.

Как снять почасовой автозапуск

Когда нужно перевести управление зажиганием с автосигнализации МГц 434 на ключ, необходимо убрать почасовой автозапуск мотора. Для этого потребуется одновременно нажать и удерживать кнопки управления охраной и с символом ключа. Динамик брелока и сирена подадут подтверждающий сигнал. Значок часов, указывающий на режим автозапуска, исчезнет с дисплея коммуникатора. После этого можно будет заводить и останавливать мотор ключом зажигания.

Сброс настроек

Tomahawk 434 имеет специальную возможность сброса параметров. Она может пригодиться, когда сигнализация работает некорректно. Чтобы выполнить сброс охранной системы с автозапуском по инструкции по применению, следует вначале отключить зажигание. Затем 9 раз нажимается кнопка «Оверрайд». Следующий этап сброса настроек — это включение зажигания, после чего раздадутся 9 сигналов сирены.

Затем нажимается еще раз кнопка «Оверрайд», а вслед за ней — клавиша блокировки на брелоке. Кроме того, есть возможность выполнить сброс настроек автоматического запуска. Эта процедура выполняется так же, как восстановление заводской конфигурации, но в этом случае клавиша «Валет» нажимается 10 раз.

  • Томагавк Х5 инструкция автозапуск
  • Что такое режим Валет на сигнализации
  • Какие щетки стеклоочистителя лучше

Видео

Канал «AvtoGSM» рассказал о работе автосигнализации Томагавк Z3, установленной на скутер.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

X

Пожалуйста, напишите, что не так и оставьте рекомендации по статье

Отменить ответ

Оценить пользу статьи: (4 голос(ов), среднее: 5,00 из 5)

Обсудить статью:

Автоматический запуск двигателя по расписанию

Для включения авто запуска двигателя каждый день в одно и то же время требуется одновременно нажать на брелке кнопки 2 и 4. Действие подтвердится одноразовой сигнализацией сирены и фар, а на пейджере появится иконка часов и проиграет мелодия.

Автомобиль будет автоматически заводиться в это же время каждые сутки, начиная со следующего дня. Отключение функции осуществляется повторным нажатием на кнопки 2 и 4, оно сопровождается двойной сигнализацией сирены и фар.

Для активации других периодов автоматического запуска активируйте функцию и в течение последующих пяти секунд нажмите на:

  • кнопку 1 для запуска каждый час
  • кнопку 2 для запуска каждые 2 часа
  • кнопку 3 для запуска каждые 4 часа
  • кнопку 4 для запуска каждые 12 часов

Опрос состояния системы и открытие багажника

Для удаленного опроса температуры в салоне, состояния охраны нажмите на брелке дистанционного управления кнопку 3. Для открытия замка багажника следует нажать и удерживать эту клавишу. Разблокировка отсека сигнализируется тройным миганием габаритных огней.

Поиск автомобиля

Функция поиска автомобиля вызывает шестикратное срабатывание сирены и мигание парковочных огней. Активируется она одновременным нажатием на кнопки брелка 3 и 4.

Срабатывание датчиков тревоги

Если сработает тревога слабый удар, произойдет шестикратное мигание габаритов и тройной сигнал сирены, на брелок отправится сигнал тревоги, который отобразится визуально и сыграет мелодия.

Во всех других случаях включится режим тревоги: на 25 секунд при срабатывании датчика удара, на 30 секунд при срабатывании других зон.

Отключение тревожного сигнала выполняется нажатием на кнопку 1 брелка дистанционного управления.

Состояние «Anti-hijack»

Для блокирования стартера двигателя и включения режима тревоги продолжительностью 30 секунд следует пользоваться режимом «Anti-hijack», который активируется одновременным нажатием на клавиши 1 и 3 пульта дистанционного управления, а отключается нажатием на кнопку 1.

Состояние «Valet»

Для блокирования всех систем кроме центрального замка автомобиля используется режим «Valet», который активируется одновременным нажатием и удержанием клавиш пульта ДУ 2,3,4. Для отключения используется та же комбинация кнопок.

Как сделать выкидной ключ?

В заводском комплекте Томагавк TW 9010 присутствует только два брелка со встроенной антенной. Место для ключа на корпусе не предусмотрено. Обстоятельство не устраивает некоторых пользователей, что заставляет их переделывать пейджер самостоятельно. Процедура модернизации выглядит так.

Купить новый корпус передатчика с гнездом под ключ. Разобрать старый корпус, соблюдая предельную осторожность – тонкие защелки могут отломаться или повредить внутренние схемы модуля. Собрать внутренние узлы сигналки на новый корпус в обратном порядке. Разобрать рукоять штатного ключа и перенести сердцевину на крепление в новом брелке.

После установки батарейки пультом можно пользоваться в обычном режиме.

Указанная процедура требует внимательности и аккуратности. Повредить чувствительные элементы модуля легко. Это провоцирует некоторых автомобилистов покупать готовые брелки с креплением ключа и просто перезаписывать их в систему.

Автозапуск системы защиты

Во время подключения режима автозапуск, после того, как двигатель будет заглушен, а двери закрыты, последует один короткий звуковой сигнал, и по истечению десяти секунд активируется защита.

Данная система включается посредством удержания соответствующей клавиши (и когда светодиод на вспомогательном брелоке станет зеленым) с последующим нажатием клавиши. Режим иммобилайзера

Если активен данный режим, система включается после 30 секунд простоя. После того как зажигание будет отключено, двигатель блокируется. Светодиод – индикатор будет сигнализировать о данном режиме двойными вспышками.

Данная функция, как и описанная выше включается посредством зажатия кнопки (или смена цвета светодиода на дополнительном брелоке на зеленый) и, соответственно, нажатием клавиши.

Чтобы деактивировать режим иммобилайзера следует нажать клавишу блокировки двигателя, сигнализация выключится и светодиод потухнет

Внимание! Последовательность отключения системы в аварийном режиме:

  1. Отключите зажигание.
  2. Однократно нажмите клавишу “Override”.

Антенный модуль Tomahawk TW 9010

Штатная антенна представляет собой монолитный модуль, предназначенный для приема/передачи сигнала брелка при вводе команды и отображении состояния бортовых систем в режиме реального времени. Для возможности стабильной работы при воздействии сторонних помех радиосигналу, приемник усилен и способен уловить сигнал дистанционного пульта с расстояния до 1200 метров. В городских условиях, где присутствует большое количество помех, дистанция сокращается и составляет до 150-200 метров. Таким образом, использовать сигналку комфортно даже в центре мегаполиса.

Механически, устройство состоит из отдельных элементов:

  • пластиковый корпус с капельной влагозащитой;
  • контактный разъем для подключения к головному модулю;
  • непосредственно антенна;
  • световой индикатор, отображающий состояние комплекса;
  • плата передатчика, скомпонованная со схемой приемника импульса.

Внутренние части блока надежно закреплены винтами и пайкой – это обеспечивает необходимую стойкость к ударам и вибрациям.

При монтаже устройства, выбирается место, расположенное на предельной высоте в салоне автомобиля. Обычно это верхний угол лобового стекла или раскладываемый козырек. У нас также есть инструкция Томагавк TZ 9010.

Обзор технических характеристик сигнализаций Tomahawk X3, Z3

Описание технических свойств систем защит от угона авто Томагавк:

  • при отключенном зажигании и включенной охране «сигналка» потребляет не более 16 мА тока;
  • передача данных между трансивером и коммуникатором (пейджером, брелоком, пультом) производится по радиоканалу с частотой 433,92 МГц;
  • диапазон действия антенного модуля при отправке команд и получении данных составляет 1200 метров;
  • тип модуляции для передачи информации — FM;
  • величина тока в электроцепи питания — 15 мА;
  • защита кузова машины осуществляется посредством использования двухзонного контроллера чувствительности.

Томагавк 9010: не работает автозапуск, не крутит стартер

В надёжной конструкции автосигнализации Tomahawk 9010 иногда случаются сбои, вызванные внутренними или внешними поломками. Обычно подобное связано с простыми причинами.

  1. Износился аккумулятор. Для автоматического запуска силовой установки требуется больше энергии, чем при обычном режиме. Проблема устраняется подзарядкой батареи или её заменой на новую.
  2. Нарушено программирование автозапуска. Обычно небольшие погрешности в процедуре калибровки или неверный алгоритм активации вызывают подобное. Исправляется тщательным соблюдением инструкции. При этом машина не ставится на сигнализацию или отказывается выполнять поставленные задачи.
  3. Механическое повреждение модулей. Неисправные блоки не могут передавать импульсы.
  4. Слишком короткое время вращения стартера. Замерзание масла может спровоцировать необходимость более длительной работы узла, чем летом. Для исправления можно увеличить промежуток времени в сервисном режиме.

Tomahawk TW 9010 не заводится с брелка: ошибка SP

Аналогичные причины лежат в основе того, что Tomahawk TW 9010 зажигание активирует, но не крутит стартер. Обычно проблемы имеют чисто механический характер:

  • неисправен или изношен источник питания;
  • не срабатывает втягивающее реле или другие компоненты стартера;
  • окислился контакт на соединении проводов или повреждены предохранители.

Также встречается поломка программного типа. В этом случае достаточно сбросить установки и всё придёт в норму.

Затупила сигналка на прогреве

При активном использовании Томагавк TW 9010 случается, что блок начинает глючить или капризничать без видимых причин. Автомобилисты из общего потока выделяют три проблемы.

  1. При попытке завестись стартер крутит слишком мало и машина не заводится. Продление автозапуска в сервисном режиме полностью устраняет неисправность.
  2. При обычном пуске, машина быстро глохнет, не успевает нормально прогреться. На лицо нештатное изменение температуры, при которой отключается реле.
  3. Обратная ситуация, когда «торможение» наблюдается в сильные морозы. Достаточно увеличить температуру активации релюшки (к примеру с -30 до -15) и всё становится на место.

После сброса настроек перестал работать автозапуск

В случае нарушения работы устройства после его обновления или обнуления установок до заводского состояния требуется внимательно изучить инструкцию. Не зная модели автомобиля и способа подключения охранной системы точно ответить на вопрос невозможно. Однако причинами того, что силовая установка не запускается, в 70% случаев становятся такие факторы:

  • требуется забить новые калибровки Томагавк TW 9010;
  • время прокрутки стартера недостаточно;
  • система нуждается в прошивке оборудования, запитанного от дополнительного канала (бензонасос и прочее).

В некоторых случаях помогает программирование автозапуска по тахометру. Если зимой концевик подкинут к датчику давления масла – установка также может работать некорректно.

Плюсы и минусы противоугонной системы

Как и любое другое устройство, у защитной системы Tomahawk есть свои преимущества и недостатки.

Начнем с достоинств:

  1. Согласно отзывам потребителей, автолюбителям нравится функция, благодаря которой человек всегда может знать температуру за окном.
  2. И главный, и резервный брелок в целом работают нормально, обычно сбоев в их работе не наблюдается.
  3. Противоугонная система по факту хорошо функционирует в разное время года, в том числе и в сильные морозы.
  4. Если вы переживаете за свою машину, то можете настроить датчик удара так, чтобы он срабатывал даже на мимо проходящих кошек.

Недостатки:

  1. Монтаж сигнализации и ее настройка требует определенный знаний. Если вы не сталкивались с установкой таких систем, то первый раз сделать все самостоятельно у вас вряд ли выйдет.
  2. На практике основной брелок работает хорошо, но не долго. Часто автомобилисты уже через полгода вынуждены ремонтировать или менять устройства.
  3. Если вы живете в спальном районе или рядом с вами много высотных зданий, то радиус работы брелока может быть снижен до 500 метров.

Как настроить дистанционный запуск двигателя

Система дистанционного запуска силовой установки требует предварительного программирования. Однако при верной калибровке – это даёт существенный плюс для пользователя. Больше нет необходимости долго прогревать двигатель на парковке, ожидая пока машина наберёт заданную температуру антифриза. Завести ДВС можно находясь в квартире, и когда автомобилист приходит к машине, всё уже готово к поездке.

В зависимости от конструкции силового агрегата можно настроить время подогрева машины на 10 минут и более.

О том, как увеличить время прогрева мотора и активировать режим, можно посмотреть в заводской инструкции.

Инструкция по установке

Руководство по установке сигнализации Томагавк Q9 Диалог

2.3. Соединение проводов

Необходимо подключить сигналку согласно нижеприведённым схемам.

2.3.1. Силовой шестипиновый разъём автозапуска

Черно-желтый провод — провод включения стартера (+12В). Выходной сигнал +12В на втягивающее реле стартера. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания «Стартер». Этот сигнал предназначен для запуска двигателя. Подключите этот провод после реле блокировки.

Зеленый провод — провод IGN 2, выходной сигнал +12В. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания «Зажигание вкл.», и пропадает в положении ключа зажигания «Стартер», если этот провод присутствует в автомобиле, на который устанавливается система.

2.3.3. Основной разъём

2.5. Подключение центрального замка

Сигнализация Tomahawk Q9 Диалог имеет встроенные силовые реле управления центральным замком. Проводка для подсоединения центрального замка выведена в отдельный разъем.

Последним этапом инсталляции охранного комплекса является настройка.

Автосигнализация Tomahawk Q9 — схема подключения

Допускаемые токи

Как установить сигнализацию?

Прежде чем приступить к инструкции по установке системы, нужно обесточить бортовую сеть транспортного средства. Предварительно отключается все электрооборудование в машине, после чего от аккумуляторной батареи (АКБ) отсоединяется минусовая клемма.

Схема установки

Карта соединений главного блока управления сигнализацией:


Электросхема подключения микропроцессора Томагавк Х3
Таблица: особенности подсоединения основного 14-пинового разъема
Цвет контактаОписание
Красный12-вольтное питание сигнализации, провод необходимо подключить напрямую к аккумулятору. При соединении электроцепь следует защитить предохранительным устройством на 10 ампер.
Черно-зеленыйПлюсовой вход контактов реле габаритных огней или световой сигнализации. Для соединения используется предохранитель на 7,5 ампер.
ЧерныйПитание сигнализации, отрицательный контакт. Необходимо соединить этот выход с заземлением, для этого потребуется любой штатный болт, прочно прикрученный к кузову транспортного средства. Допускается прямое подключение к минусовому выходу аккумулятора.
Желто-зеленыйПоложительный контакт реле габаритных огней или световой сигнализации. При подсоединении обязательно используется предохранительный элемент на 7,5 ампер.
Красно-синийПлюсовой выход триггеров дверей
СерыйПоложительный контакт для подключения сирены либо рулевого гудка
Черно-синийОтрицательный выход для подключения концевых переключателей, установленных в дверях
ЖелтыйПлюсовой контакт для соединения с замком зажигания. На выключателе нужно найти вход, на котором образуется 12-вольтное напряжение при включении зажигания. Питание на линии не должно пропадать при активации стартерного механизма.
Серо-оранжевыйОтрицательный вход для подключения триггера, установленного на капоте
Серо-зеленыйМинусовой контакт, который надо соединить с реле блокировки двигателя
Бело-оранжевыйОтрицательный выход для подключения датчика багажного отсека
Черно-белыйМинусовой контакт для реализации дополнительного канал
Оранжево-фиолетовыйВход стояночного тормоза. Элемент надо подключить к отрицательному выходу датчика «ручника», если автомобиль оборудован механической коробкой передач. На авто с автоматической трансмиссией подсоединение выполняется с электроцепью питания стоповых огней.
СинийОтрицательный выход для подключения системы «вежливой» подсветки. Возможно подключение к системе управления электрическими стеклоподъемниками.

Общие принципы установки

Нюансы монтажа противоугонной системы:

  1. Микропроцессорный модуль устанавливается максимально скрытно в салоне машины. Устройство размещается на ровной поверхности и фиксируется пластиковыми хомутами или саморезами. В месте монтажа блока не должно быть источников влаги и повышенных температур. При установке желательно не допустить соприкосновения устройства со жгутами проводки или металлическими изделиями.
  2. Монтаж сирены производится под капотом. Провода от устройства надо проложить в салон таким образом, чтобы к ним не было доступа из-под днища авто. Желательно разместить сирену раструбом вниз, чтобы исключить вероятность скопления влаги внутри.
  3. Приемопередатчик ставится на лобовом стекле внутри салона. Не допускается размещение устройства рядом с электронным оборудованием и металлическими предметами, это приведет к ухудшению качества сигнала.
  4. Датчики капота, багажного отсека и дверей устанавливаются в труднодоступных местах, подальше от водостоков. Свободный ход устройства при закрытии элемента кузова должен составить не менее 5 мм.
  5. Контроллер чувствительности и удара надо устанавливать в центральной части кузова, в салоне машины. Для монтажа можно выбрать металлическую перегородку, которая отделяет его от моторного отсека. Фиксация производится на ровной поверхности с применением пластиковых хомутов либо саморезов.
  6. Все сильноточные линии должны быть защищены предохранительными элементами соответствующего номинала. Речь идет об электроцепях центрального замка, системы зажигания, габаритных огней и т. д.
  7. В местах соединений и при необходимости наращивания проводов производится пайка контактов.
Видео об установке сигнализации Томагавк Z3 на мотоциклы

Пользователь САНЕГ ПФАРГЕР рассказал об особенностях самостоятельного монтажа сигнализации Томагавк Z3 на мотоциклетную технику.

Инструкция брелка: функции, совместимость

В комплекте с сигнализацией Tomahawk TZ 90 10 поставляется два пейджера.

  1. Основной пульт – имеет 5 клавиш управления и оборудован жидкокристаллическим дисплеем.
  2. Дополнительный брелок – вмещает в себя один диод для возможности индикации и 4 кнопки, отвечающие за основные функции.

Коммуникаторы работают на частоте 434 мГц при интенсивности передатчика 7-10 мВт. Параметры обеспечивают стабильную работу аппарата. Также благодаря низкой мощности излучателя не требуется специальное разрешение на использование частоты. Действие в плотно заселённой местности (мегаполисы) достигает 100 метров, что внушительно при обилии помех.

Отрицательным качеством является то, что оба пульта программируются при помощи общепринятой FM модуляции. Фактор подразумевает возможный перехват импульса, но система антиграббер должна не допустить до такого процесса.

Штатные коммуникаторы располагают управлением основными функциями противоугонной системы.

  1. Включение и деактивация охранного режима при задействовании сирены и без.
  2. Выключение вторичного иммобилайзера. Вспомогательная опция является обязательной частью комплекта. При желании пользователя может быть отключена.
  3. Полный контроль над замками, независимо от положения зажигания и режима работы двигателя.
  4. Ступенчатое управление запорными элементами автомобиля.
  5. Возможность подключения вторичного оборудования к дополнительным каналам.
  6. Настройка и управление дистанционным запуском силовой установки. Полная калибровка забирает много времени, но достойна внимания.
  7. Наличие программной нейтрали – подготовка к удалённому запуску ДВС.
  8. Индикация и контроль состояния устройства.
  9. Подсветка дисплея. Доступно только для версии с LSD экраном.
  10. Независимое управление замками дверей и крышки грузового отсека.
  11. Возможность поиска машины на парковочном месте (подача сигнала на клаксон и габариты).
  12. Ручное программирование опций головного модуля.
  13. Удалённое управление чувствительностью зон шок-сенсора.
  14. Дистанционный запуск режимов паники и анти ограбления.
  15. Удалённая активация проверки и сервисной процедуры.
  16. Вызов владельца ТС.

Широкий спектр настроек и режимов обеспечивает полноценное функционирование сигнализации и защиту машины. Управление предельно понятное, значки на брелке выполнены для интуитивного восприятия. Однако некоторые элементы требуют расшифровки. На сервисе можно увидеть подробную фото инструкцию по использованию элементов управления.

Примечательно, что большинство конструкций сигнализаций Томагавк имеют взаимозаменяемые брелки. К пультам версии Tomahawk TZ 9010 на 99% подойдёт модификация SL-950. Также условно совместимы детали от ближайших аналогов:

  • TW 9000;
  • ТВ 9010;
  • LR 950;
  • D-700;
  • D 900;
  • S-700.

С моделями конкурирующих брендов совместимость не отслеживается – как правило, брелки работают на разных частотах, что делает невозможным их подключение. К примеру, заводской аппарат передаёт сигналы по каналу 433 мГц. У другой фирмы частота составляет 456 мГц. Обе модели не смогут управлять противоугонками друг друга.

Далее есть инструкция по использованию брелков в виде фото.

Виды и модели

Какие существуют виды защитных систем:

  • с автоматическим запуском при работающем двигателе;
  • с обратной связью;
  • без обратной связи;
  • с дополнительным оборудованием.

Модели Tomahawk, которые можно найти в продаже:

  • Z1, Z3, Z5;
  • 9.3, 9.5, 9.7, 9.9, 9.3-24, ;
  • 10.1;
  • X5;
  • G9000;
  • SL 950;
  • TZ 9010, 9011, 9030, 9031, 7010, 9030-24;
  • CL 550, 700;
  • 7. 1, 7.2;
  • 8.1;
  • S 700.


Разнообразие противоугонных систем

Томагавк X5 глючит, заводится и глохнет

Случается, что при активации автоматического прогрева или запуска не заводится двигатель. Если же запуск совершается в течение 1-3 секунд и только потом происходит отказ, причина может скрываться в правильности подключения проводки на систему зажигания авто.

  1. Датчики, определяющие, что мотор запустился. Существует несколько выходов, на давление масла, тахометр, ДПКВ. Обычно достаточно проверить корректность подачи питания (могут окислиться контакты).
  2. Неисправность обхода бортовой цепи автомобиля. У охранной системы своя разводка на ЭСУД и если какой-либо элемент отказывает, происходят подобные поломки.

Tomahawk

Tomahawk
Инструкции Tomahawk
Tomahawk TW-9000

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TW-9000

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TW-9010

Инструкция

Скачать
Tomahawk TW-9010

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TW-9020

Инструкция по применению

Скачать
Tomahawk TW-9020

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TW-9030

Инструкция по монтажу и эксплуатации

Скачать
Tomahawk TW-9030

Руководство пользователя и инструкция по установке автосигнализации Tomahawk TW-9030

Скачать
Tomahawk TW-9030

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TW-9100

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TZ-9010

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TZ-9020

Руководство пользователя и инструкция по установке

Скачать
Tomahawk TZ-9030

Инструкция по монтажу и эксплуатации

Скачать
Tomahawk TZ-9030

Руководство по эксплуатации и инструкция по установке

Скачать
Tomahawk X3

Руководство по установке и эксплуатации автосигнализации Tomahawk X3

Скачать
Tomahawk X3

Руководство пользователя и инструкция по установке

Скачать
Tomahawk X5

Руководство пользователя и инструкция по установке

Скачать
Tomahawk Z-1

Инструкция автосигнализации

Скачать
Tomahawk Z-3

Инструкция автосигнализации

Скачать
Tomahawk Z-5

Инструкция автосигнализации

Скачать

Как отключить сигнализацию томагавк без брелка кнопкой валет

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как отключить сигнализацию томагавк без брелка кнопкой валет?».

Причины для отключения охранной системы

Как отключить при наличии брелока

Отключение системы автозапуск

Видео: отключение системы автозапуска

Как отключить будильник

Фотогалерея: кнопки на брелоках

Как отключить без брелока

Аварийное отключение через кнопку Valet или Override

Снятие автомобиля с режима охраны с помощью PIN-кода

Назначение нового пароля

Скачать инструкцию по эксплуатации Томагавк 9010, 9020, 9030, 7010, х5 в формате pdf

Видео: аварийное отключение сигнализации Томагавк

Комментарии и Отзывы

Причины для отключения охранной системы

Причины, при которых пользователю необходимо производиться перезагрузку или экстренно выключать режим охраны:

  1. Появление помех на местности. Такая проблема характерна для крупных городов. Заглушить сигнал, отправляющийся с брелока, могут промышленные предприятия, трансформаторные подстанции, большое скопление мобильных устройств и радиотехники. Если радиоканал на 434 Мгц занят, то команды будут выполняться через раз либо сигнализация вовсе перестанет на них реагировать.
  2. Сбой в функционировании системы блокировки. Такая неисправность может быть обусловлена механическим ударом, разрядом аккумулятора авто, воздействием влаги на электросхему блока управления или коротким замыканием.
  3. Выход из строя коммуникатора. Пользователю приходится по несколько раз нажимать на кнопки для программирования функций или для того, чтобы снимать авто с охраны. Если сигнализация не может разблокироваться, это обусловливается либо механической, либо программной неисправностью брелока. Возможен также разряд элемента питания, установленного в устройстве.

Как отключить при наличии брелока

Есть два варианта отключения режима охраны с помощью пульта — стандартный и тихий.

Отключить сигнализацию Томагавк на машине с использованием пульта можно так:

Отключаться в тихом режиме охрана будет без звуковых сигналов подтверждения. Срабатывают только внешние осветительные приборы, подключенные к противоугонной системе.

Чтобы снять авто с охраны, нужно делать следующее:

  1. На брелоке нажимается сначала кнопка 1, а затем сразу элемент управления 2. Фары транспортного средства моргнут дважды, сирена не сработает.
  2. Производится разблокировка дверей автомобиля. На экране пульта появится значок в виде открытого замка.

Если требуется выключить данную опцию, выполняются следующие действия:

Особенность отключения мотора, заведенного дистанционно, на сигнализациях X5:

Пользователь Иван Васильевич в своем видеоролике подробно рассказал, как настроить систему автоматического пуска двигателя и что нужно знать о ее отключении.

Включать будильник целесообразно при автоматическом пуске мотора, но если требуется отключить опцию, выполняются следующие действия:

Обозначение элементов управления на коммуникаторах разных моделей Томагавк.

Как отключить без брелока

Если сигнализация смогла заблокировать двери, но пульт при этом не работает, есть три варианта отключения:

Клавишу при монтаже необходимо устанавливать скрытно, поэтому, если сигнализация ставилась не самостоятельно, могут возникнуть сложности с ее поиском. Обычно этот элемент управления находится под панелью приборов и может быть спрятан в один из жгутов с проводами. Данная деталь выглядит как клавиша в цилиндрическом корпусе.

Возможные места расположения сервисной кнопки

На сигнализации 9010 аварийная деактивация производится так:

  1. Дверь транспортного средства открывается ключом. Произойдет включение режима тревоги, начнет работать сирена и внешние осветительные устройства.
  2. Ключ вставляется в замок, выполняется активация зажигания. Мотор не запускается.
  3. Кнопка входа в аварийный режим обслуживания нажимается четыре раза.
  4. Зажигание в машине выключается. Внешние световые приборы сработают дважды. При отключении режима охраны сирена подаст двойной звуковой сигнал.

Для модели Томагавк 9020 аварийная разблокировка выполняется так:

  1. При включенном режиме охраны дверь водителя открывается ключом. Активируется тревога, начнет работать сирена и внешние осветительные устройства.
  2. Ключ вставляется в замок, выполняется активация системы зажигания. Силовой агрегат автомобиля не запускается.
  3. Три раза нажимается клавиша входа в сервисный режим обслуживания.
  4. Зажигание отключается. Сирена подаст двойной звуковой сигнал, сработают габаритные огни машины. Режим охраны должен отключиться сразу.

Аварийное выключение сигнализации 9030, 7010 и Х5 производится в таком порядке:

Если была произведена настройка персонального пароля для отключения, то манипуляции с сервисной кнопкой будут выполняться в другом алгоритме.

Отключение выполняется следующим образом:

Для сброса пароля и назначения нового кода выполняются следующие действия:

  1. Зажигание в машине отключается.
  2. Кнопка входа в сервисный режим обслуживания нажимается четыре раза.
  3. Производится активация зажигания. Сирена должна подать 4 звуковых сигнала.
  4. Кнопка сервисного режима обслуживания нажимается один раз. Сигнализация должна войти в меню программирования нового пароля.
  5. Для назначения кода используются элементы управления коммуникатора. Кнопка с закрытым замком присваивает паролю значение 1, с открытым — 2, с багажником — 3, с перечеркнутым рупором — 4. Производитель предусмотрел возможность использования только символов в диапазоне от 1 до 4 для назначения кода.
  6. Кнопка входа в сервисный режим обслуживания нажимается 1 раз. Это приведет ко входу в меню программирования второй цифры пароля.
  7. С помощью коммуникатора аналогичным образом выполняется ввод второго знака кода.

Использование метода обесточивания сигнализации актуально на более старых версиях противоугонных систем. В новых моделях при отключении питания сигнализация все равно не даст проникнуть в салон транспортного средства. Тем более что для получения доступа к моторному отсеку, где расположен аккумулятор, или другим электроцепям системы, надо попасть внутрь машины.

В сервисных руководствах по управлению сигнализациями нет советов по обесточиванию охранных комплексов, поэтому самостоятельно заниматься этим вопросом не рекомендуется.

Скачать инструкцию по эксплуатации Томагавк 9010, 9020, 9030, 7010, х5 в формате pdf

Загрузить сервисную документацию для управления охранными системами Tomahawk можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации
Инструкция по эксплуатации Томагавк 9010
Инструкция по эксплуатации Томагавк 9020
Инструкция по эксплуатации Томагавк 9030
Инструкция по эксплуатации Томагавк Х5
Инструкция по эксплуатации Томагавк TW 7010

Видео: аварийное отключение сигнализации Томагавк

Если брелок автосигнализации утерян или сломан, то возможность экстренного отключения или перезагрузки системы дает шанс попасть в автомобиль. Чтобы отключить сигнализацию Tomahawk 9010 без брелка или с ним, нужно применить один из предложенных способов.

В каких случаях требуется отключение сигнализации?

Как отключить систему автосигнализации с брелка?

Стандартное отключение сигнализации

Тихое отключение сигнализации

Как отключить автозапуск

Как отключить будильник в сигнализации Tomahawk 9010

Как отключить автосигнализацию Томагавк 9010 без брелка

Аварийное отключение сигнализации

Обесточивание системы сигнализации

Комментарии и Отзывы

В каких случаях требуется отключение сигнализации?

Аварийное отключение, перезагрузку сигналки или полное ее отключение проводят столкнувшись с невозможностью попасть в автомобиль. Машина не заводится или не реагирует на команды владельца из-за сбоя в работе брелка или неисправности самой системы сигнализации.

Основные ситуации, которые могут привести к сбоям в работе системы охраны:

  1. Наличие большого количества радиопомех. Данная ситуация типична городам и шумным мегаполисам. Радиосигналы, посылаемые большим количеством мобильных телефонов, беспроводными сетями Wi-Fi и наличие большого количества радиоэлектроники негативно сказывается на работе устройства.
  2. Сбой в работе системы блокировки. Это довольно редкий вид поломки, но нельзя его исключать. Выход из строя узла блокировки может быть спровоцирован механическим ударом, севшей батареей, попаданием влаги на электросхемы, коротким замыканием на плате.

Как отключить систему автосигнализации с брелка?

Перед тем как начать процедуру отключения сигнализации полностью, необходимо ознакомиться с инструкцией к системе Tomahawk 9010 и руководством по ее эксплуатации. В мануалах описаны все шаги для того, чтобы безопасно разблокировать автомобиль и деактивировать сигналку.

Отключение сигнализации Tomahawk 9010, 9020, 9030, 434, 7010, 9010 с брелка осуществляется:

  1. На устройстве управления необходимо нажать один раз вторую кнопку брелка. Сирена дважды издаст звуковой сигнал, при этом будут моргать габаритные огни, что подтвердит успешность проведения операции.
  2. После этого двери автомобиля разблокируются автоматически. Свет фар также будет выключен.

Функция тихого отключения предпочтительна для владельца автомобиля, так как светошумовые сигналы во время операции не подаются.

Для тихого отключения необходимо:

  1. На управляющем устройстве нажимать первую кнопку, а затем сразу же вторую. При этом световой сигнал подастся два раза, а звуковой подаваться не будет.
  2. Система войдет в бесшумный режим.

Автозапуск автомобиля — особая настройка в системе сигнализации, благодаря которой система будет автоматически запускать двигатель в зависимости от запрограммированного времени.

Для того чтобы отключить функцию автозапуска автомобиля, необходимо на брелке нажать следующую комбинацию клавиш:

Автомобиль подаст световой сигнал фарами либо заведет мотор машины. В зависимости от прошивки программного обеспечения и марки авто сигналы могут быть другими.

Автоматическое включение будильника на пейджере сигнальной системы можно деактивировать, предприняв шаги:

Как отключить автосигнализацию Томагавк 9010 без брелка

Отсутствие брелка сигналки или его неработоспособность запрещают доступ к авто. Отключить сигнализацию Tomahawk 9010 без брелка можно вручную. В таком случае система будет деактивирована в аварийном режиме. Для этого предусмотрены несколько способов. Один из них — аварийный, заключается в совершении небольшого количества последовательных, четко прописанных в инструкции шагов и действий.

Если же аварийное отключение и перезагрузка устройства не помогла, то решение этой неполадки нужно будет искать в полном обесточивании системы. Это самый крайний вариант, и неаккуратное и непоследовательное вмешательство в электросети автомобильной сигнализации может спровоцировать проблему в дальнейшей эксплуатации. Поэтому обратитесь к профессионалу или же четко следуйте руководству по эксплуатации.

Как отключить автосигнализацию своими руками, рассказывается на видео от пользователя Яков Топорков.

Отключение сигнализации Tomahawk 9010, 9020, 9030 в аварийном режиме имеет некоторые различия.

Порядок действий при отключении:

  1. Сядьте в автомобиль и закройте все двери.
  2. Включите зажигание, но не запускайте мотор автомобиля.
  3. Нажмите кнопку Override 4 раза. При этом произойдет перезагрузка системы сигнализации.
  4. Выключите зажигание. Система охраны автомобиля подаст световой сигнал фарами два раза и дважды сработает сирена, что подтвердит успешное проведение операции.

Аварийное снятие с охраны данной системы происходит по аналогии с предыдущей версией, но с небольшим изменением:

  1. Откройте дверь и включите зажигание.
  2. Нажмите Override З раза.
  3. Выключите зажигание. Сирена издаст 2 звуковых сигнала, габаритные огни вспыхнут 2 раза.
  4. Режим охраны будет отключен немедленно.

При аварийном отключении сигнализации в этой системе нужно:

  1. Открыть дверь и включить зажигание, не запуская мотор авто.
  2. Нажать сервисную кнопку Override три раза.
  3. Выключите зажигание, в течение 20 секунд система охраны автомобиля издаст светошумовые сигналы. Дважды активируется сирена и дважды зажгутся габаритные огни, чем подтвердят успех операции.

Как СНЯТЬ с охраны сигнализацию Томагавк кнопкой Valet, рассказано на ролике канала AVTOservis Nikitin.

Если запрограммирован специальный PIN-код для аварийного отключения сигнализации, то снятие с охраны будет производиться именно в соответствии с кодом.

Данный пароль позволяет владельцу автомобиля аварийно снять его с охраны, а также отключить систему блокировки автомобиля при активированной опции Anti-Hijack на втором и третьем уровне защиты.

Для того чтобы отключить сигнализацию с помощью кода, необходимо четко следовать инструкциям и выполнять следующие действия:

Обратите внимание, что если вы ввели PIN-код неверно на каком-либо этапе, то придется его вводить повторно.

Если же ни один из методов не помог перезагрузить сигнализацию Tomahawk и не решил проблему отключения, то придется обратиться к крайнему способу — обесточиванию системы.

Метод может сработать в более старых версиях системы охраны автомобиля. Новые системные и технические решения не позволяют при обесточивании системы проникнуть в машину. Кроме того, автосигнализации крепятся без доступа к их электроцепям извне.

Четко прописанных шагов по обесточиванию системы сигнализации в руководстве не предусмотрено. Некоторые пользователи пытаются найти реле и предохранитель, которые питают систему подачи электроэнергии, и отключить их. Но эту операцию лучше проводить специалисту или сервисному центру.

Фотогалерея

В этом видео можно увидеть процесс перезагрузки и переустановки системы на брелках Tohamawk 9030. Снято каналом ТИП — ТОП.

Tomahawk X5

1. Откройте дверь и включите зажигание

2. Нажмите кнопку VALET 3 раза.

3. Выключите зажигание (сирена издаст 2 сигнала, парковочные огни вспыхнут 2 раза). Режим охраны будет отключен.

Внимание! Если запрограммирована функция аварийного отключения системы с помощью PIN_кода, то для аварийного снятия системы с охраны необходимо воспользоваться процедурой ввода PIN-кода.

Данный код (если запрограммирован) позволяет владельцу отключить режим охраны без брелока, а также отключить режим Anti-hijack на 2-м и 3-м этапах.

Внимание! Если запрограммировано аварийное отключение с помощью PIN-кода, то на брелоке-пейджере постоянно отображается иконка PIN CODE.

PIN-код состоит из двух цифр: 1-ая цифра — Х, 2-я — Y.

Внимание! Заводская установка PIN-кода 1:1

Для отключения режима охраны или режима Anti-hijack на 2-м и 3-м этапах:

1. Откройте дверь и включите зажигание.

2. Нажмите кнопку VALET количество раз равное X (первой цифре PIN-кода).

3. Выключите зажигание.

4. Снова включите зажигание.

5. Нажмите кнопку VALET количество раз равное Y (второй цифре PIN-кода).

6.Выключите зажигание. Если значение PIN-кода введено корректно, то режим охраны будет отключен.

Внимание! Повторите процедуру в случае неудачного введения PIN-кода.

Fahrzeugspezifisch | Авторадио | Привет и навигация

сентябрь 2015 г.

  • 1DIN Autoradio mit Halterung für Android Smartphone/Tablet — Radio, Bluetooth, USB, SD, вход AUX
  • Mercedes-Benz GLK OEM DVD GPS Мультимедийная навигационная система
  • Mazda 6 OEM навигационный мультимедийный плеер

Ной бей унс

  • Volkswagen Seat — Skoda Magotan Golf 5/6 Авторадио GPS Навигационная система WIFI USB
  • Seat IBIZA Einbau Autoradio DVD GPS навигационная система
  • 2-х колесный 10-дюймовый ховерборд самобалансирующийся электрический самокат Tretroller Cityroller Samsung Akku
  • Kia Sorento Cerato Авторадио DVD GPS Навигационная система
  • Универсальный HD DVB-T ресивер MPEG4 HD Digital TV
  • Универсальный WIFI Wirelss MirrorLink BOX Android iOS Смартфон DLN на Авторадио
  • 2-колесный балансировочный самокат Электрический самокат Tretroller Cityroller Blau
  • 1DIN Autoradio mit Halterung für Android Smartphone/Tablet — Radio, Bluetooth, USB, SD, вход AUX
  • Mercedes-Benz GLK OEM DVD GPS Мультимедийная навигационная система
  • FORD ECOSPORT Автомагнитола DVD GPS Навигационная система
  • BMW X5 X6 E70/E71/E72 Автомагнитола DVD Мультимедиа GPS Система навигации
  • BMW E60/E61/E63/E64 M5 Автомагнитола DVD Мультимедиа GPS-навигация
  • Audi Q5 Touhscreen DVD GPS навигационная система
  • Антенна GPS с FAKRA или SMA C Stecker
  • BMW E60/E61/E63/E64 M5 АВТОРАДИО DVD МУЛЬТИМЕДИА GPS НАВИГАЦИОННАЯ СИСТЕМА
  • Новый 2 Din Универсальный сенсорный экран Авторадио DVD GPS Навигационная система
  • Новый адаптер MicroSD 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ HC Speicher Karten
  • 2 Din Universal S100 Авторадио DVD GPS Навигационная система
  • 1 DIN УНИВЕРСАЛЬНЫЙ АВТОРАДИО DVD 3D GPS НАВИГАЦИОННАЯ СИСТЕМА
  • FUNK SENDER UND EMPFÄNGER FÜR RÜCKFAHRKAMERA UNIVERSAL-FUNK-SET

Процессор тюков | Измельчитель Томагавк | Выдуватель и питатель соломы

  • О нас
    • История компании
    • Встретиться с командой
    • Наше местное сообщество
    • Товар
  • Новости и события
  • События
  • Медиацентр
  • Поддерживать
    • Подарочный набор
    • Как Руководства
    • Запасные части
    • Сервис и техническое обслуживание
    • Проверка серийного номера
  • Руководства
  • Дом
  • Работа для фермеров
  • Клуб владельцев
  • Тематические исследования
    • Отзывы
    • Инсайты
  • Свяжитесь с нами
    • Свяжитесь с нами
    • Форма запроса
    • Поиск дилера
  • Форма запроса

Продукты

Самая универсальная модель в линейке Tomahawk, теперь со съемным экраном и автоматической системой смазки цепи.

Теперь с помощью Tomahawk 8555 вы также можете перерабатывать силос в буртах и ​​тюках. Решетка, которая обычно устанавливается для обеспечения неизменно короткой длины измельчения, теперь снимается через боковую часть машины, а также устанавливается опциональная обводная рама.

3 режима работы
  1. Short Chop — ножи и сито
  2. Измельчитель — ножи и обходная рама
  3. Распределитель — без ножей и обходной рамы
Экономия времени и топлива

Можно сэкономить время и топливо, перерабатывая солому перед ее добавлением в рацион кормораздатчика. 66 000 отбивных в минуту обеспечивают быструю и стабильную производительность.

Без дополнительной обработки

Предварительно обработайте солому, чтобы кормушке не приходилось перемешивать слишком долго, тем самым уменьшая проблему чрезмерной обработки силоса в рационе.

Короткая длина резки

Измельчение в среднем до 2 дюймов с чистыми концами означает, что вы можете получить идеальный материал для кормления, чтобы создать эффективную стимуляцию рубца и увеличить надои.

Преимущества и особенности

Технические характеристики

Количество поперечных битеров

Вместимость (куб. футов)

Вместимость (бушелей)

Количество 5-футовых круглых тюков

Количество 8-футовых ‘ / 4’x4’)

Прессовальная камера (задний борт внизу) Ш x В x Г

Расстояние удара (макс.)

Мин. ВОМ трактора

Общая высота (лоток закрыт)

Общая ширина (желоб закрыт)

Общая длина (задний борт поднят)

Overall height (chute closed)

Overall length (tailgate down)

Unladen weight

Tyre size

Oil flow rate (min/max) US gallons/min

8555

1

155

124

2

1/1

5’7 «x 4’1» x 9’9 «

72 ‘

80HP

9’2″

7’2 «

13’7″

7’2 «

13’7″

»

9 футов 1 дюйм

17 футов 8 дюймов

5 401 фунт

12,5/80 — 15,3

9,3 — 15,9

Дополнительные опции

Рама-заглушка для влажных материалов

Теперь вы также можете подавать бурт и прессованный силос, сняв стандартную решетку и установив раму-заглушку.

Система подавления пыли HydroShield

Благодаря уникальному 5-точечному действию на солому распыляется мелкодисперсный водяной туман под высоким давлением, уменьшающий количество вдыхаемых частиц пыли на 41%

Гидравлический фильтр

Прямоточный фильтр высокого давления предотвращает повреждение клапанное оборудование.

Удлинитель задней двери

Увеличивает вместимость и упрощает погрузку, легко крепится к стандартной задней двери.

Широкоугольный вал отбора мощности

При наличии дышла и оси для непрерывной работы при поворотах также доступен широкоугольный карданный вал Walterscheid.

Полка для хранения экрана

Хранение экрана под шасси при использовании глухой рамы.

Литература

Название

Ссылка

Коробка Томагавк Брошюра

Скачать

Руководство по продукту

Скачать

Рекомендуемые продукты

Если вы хотите заказать демонстрацию.
Свяжитесь с нами сегодня.

T: +44 (0)1872 560592

E: [email protected]

Enquiry

Full Name:

Telephone:

Email Address:

Country:

Please SelectAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia -HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo (Dem. Republic)Cook IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGam biaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsland of ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Democratic Republic of)Korea (Republic of)KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States Minor Outlying IslandsUruguayUSAUzbekistanVanuatuVatican (Holy See)VenezuelaVietnamVirgin Islands (British)Virgin Islands (США)Острова Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Я хотел бы:

Я хотел бы узнать об ассортименте продукции TeagleЗаказать демонстрацию

 Как мы используем эту информацию

Отзывы

Отзыв

Для этих женщин размер имеет значение

материнская плата

| Руководство пользователя

  • от anna

Материнская плата Ryzen AM4 micro ATX с поддержкой M.2, 1 Гбит Ethernet, HDMI/DVI/D-Sub, SATA 6 Гбит/с, USB 3.2 Gen 2 Type -A Загрузить руководство пользователя Asus PRIME… Подробнее »Asus PRIME A520M-E

  • от Anna

Материнская плата MSI MAG Z390 TOMAHAWK Скачать пользователь Материнс MSI MAG Z390 Tomahawk в формате PDF: ExtEdendendendendendendendendendendendendendendiend Io headdending… letendendendendendiend Io headlending … MAG Z390 TOMAHAWK

  • by anna

Игровая материнская плата AMD X370 ATX. Ryzen™ 2nd… Подробнее »Asus ROG CROSSHAIR VI HERO

  • by anna

Поддержка процессоров AMD® RYZENTM для настольных ПК и процессоров AMD® A-series / Athlon™ для сокета AM4 Поддержка памяти DDR4-3600+(OCIELD) FROZSHR: M.2 SH: Усиленное встроенное тепловое решение M.2. MSI X470 GAMING M7 AC

  • от anna

Материнская плата MSI X99A GODLIKE GAMING CARBON: GAMING CARBON в формате PDF MSI X99  9A поддерживает New Intel® Core ™ i7… Подробнее »MSI X99A Gaming Carbon

  • от Anna

G52-79001X1X1X14. в формате PDF: A88X-G45-GAMING  Поддерживает процессоры AMD Socket FM2+/FM2 серии A/Athlon™. Поддерживает память XMP/AMP DDR3 8 x… Подробнее »Материнская плата MSI A88X-G45 GAMING

  • by anna

MS-7793 (v1. x) Материнская плата серии FM2-A85XA-G65   Скачать руководство пользователя Материнская плата MSI FM2-A85XA-G65 в формате PDF: FM2-A85XA-G65-EN Процессор • AMD® A10/A8/A6/A4- процессоры серии для пакета FM2. Пожалуйста, обратитесь… Подробнее »Материнская плата MSI FM2-A85XA-G65 Руководство пользователя

  • автор: anna
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
