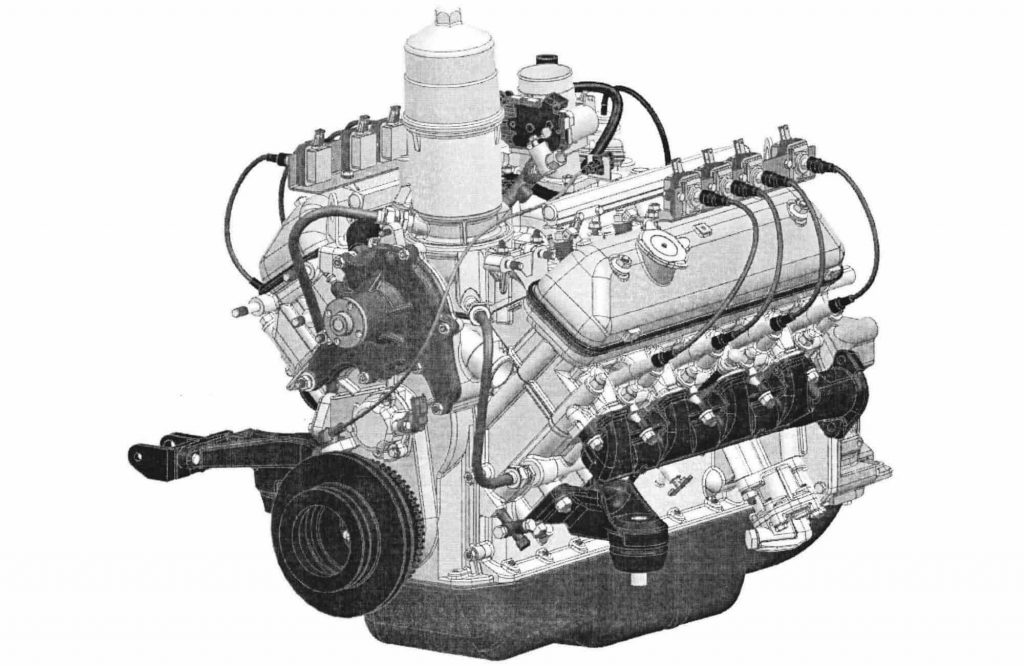

Новый инжекторный V8 ЗМЗ-5245.10 Фото. Апгрейд советской классики — DRIVE2

инжекторный V8 ЗМЗ-5245.10

Официально о новом моторе

Рады сообщить о начале производства интересной модификации старого доброго двигателя, начинающего свою историю с ГАЗ-53 и ГАЗ-66.Это новый инжекторный трехтопливный двигатель V8 ЗМЗ-5245.10. Т.е. он имеет модификации для работы на бензин + природный газ, бензине и бензин + пропан-бутан.Двигатель ЗМЗ–5245.10 и его исполнения экологического класса 5 первоначально нацелены для установки на автобусы ПАЗ-3203, ПАЗ-3205, ПАЗ-3206 и их модификации, производства «Павловского автобусного завода».Двигатель ЗМЗ-5245.10 и его исполнения восьмицилиндровые, V – образные, оборудованы комплексной микропроцессорной системой управления подачи топлива и зажиганием. Электронный блок управления Микас.

Распредвал с большим подъёмом, для оборотов 3200. Добавили гидрокомпенсаторы в коромысла. Внесено достаточно много доработок которые освежили мотор.

инжекторный змз-V8 5245.10

По соотношению литр-оборот-мощность:самый первый инжектор 14-й 1972год 5,53литра на 4600об\мин = 25438паз-инж. 4,67 х 3200 = 14944

мощность пазо-инжа должна составлять 59% от инжектора 72 года, где было 238 лошадей брутто, значит паз должен иметь мощность 140 лошадей, а по графику 138, всё более менее сходится.

Ну а кроме всего прочего, на схемах виден вот такой вот двухуровневый коллектор, как на догонялочном змз-505, так что не всё настолько плохо) www.drive2.ru/b/2833079/Особенно это будет полезно хот-роддерам, не придётся искать старый двухуровневый

Русь Великая

Тех. информация www.zmz.ru/files/PP5245.pdf

репост

Page 2

инжекторный V8 ЗМЗ-5245.10

Официально о новом моторе

10. Т.е. он имеет модификации для работы на бензин + природный газ, бензине и бензин + пропан-бутан.Двигатель ЗМЗ–5245.10 и его исполнения экологического класса 5 первоначально нацелены для установки на автобусы ПАЗ-3203, ПАЗ-3205, ПАЗ-3206 и их модификации, производства «Павловского автобусного завода».Двигатель ЗМЗ-5245.10 и его исполнения восьмицилиндровые, V – образные, оборудованы комплексной микропроцессорной системой управления подачи топлива и зажиганием. Электронный блок управления Микас.

инжекторный змз-V8 5245.10

Русь Великая

Тех. информация www.zmz.ru/files/PP5245.pdf

репост

Page 3

инжекторный V8 ЗМЗ-5245.10

Официально о новом моторе

Электронный блок управления Микас.

инжекторный змз-V8 5245.10

Русь Великая

Тех. информация www.zmz.ru/files/PP5245.pdf

репост

Page 4

инжекторный V8 ЗМЗ-5245.10

Официально о новом моторе

Рады сообщить о начале производства интересной модификации старого доброго двигателя, начинающего свою историю с ГАЗ-53 и ГАЗ-66. Это новый инжекторный трехтопливный двигатель V8 ЗМЗ-5245.10. Т.е. он имеет модификации для работы на бензин + природный газ, бензине и бензин + пропан-бутан.Двигатель ЗМЗ–5245.10 и его исполнения экологического класса 5 первоначально нацелены для установки на автобусы ПАЗ-3203, ПАЗ-3205, ПАЗ-3206 и их модификации, производства «Павловского автобусного завода».Двигатель ЗМЗ-5245.10 и его исполнения восьмицилиндровые, V – образные, оборудованы комплексной микропроцессорной системой управления подачи топлива и зажиганием. Электронный блок управления Микас.

инжекторный змз-V8 5245.10

Русь Великая

Тех. информация www.zmz.ru/files/PP5245.pdf

репост

ГАЗ-2424 Догонялка-КГБ: Новый инжекторный V8 ЗМЗ-5245.10 Апгрейд советской классики

Приветствую всех! Начинаю публиковаться на Конте, и пробной статьёй будет обобщённый материал о новом Российском моторе, похожие по содержанию статьи есть в моём блоге на драйв2.

Что официально говорят о новом моторе:

Рады сообщить о начале производства интересной модификации старого доброго двигателя, начинающего свою историю с ГАЗ-53 и ГАЗ-66.

Это новый инжекторный трехтопливный двигатель V8 ЗМЗ-5245.10. Т.е. он имеет модификации для работы на бензин + природный газ, бензине и бензин + пропан-бутан.

Двигатель ЗМЗ–5245.10 и его исполнения экологического класса 5 первоначально нацелены для установки на автобусы ПАЗ-3203, ПАЗ-3205, ПАЗ-3206 и их модификации, производства «Павловского автобусного завода».

Двигатель ЗМЗ-5245.10 и его исполнения восьмицилиндровые, V – образные, оборудованы комплексной микропроцессорной системой управления подачи топлива и зажиганием. Электронный блок управления Микас.

Что ж, любопытно.

Вот что стало понятно из руководства по эксплуатации, а также из разговора с инженером завода:

Распредвал с большим подъёмом кулачка, но с более узкими фазами, как по полной фазе, так и по рабочей. При неизменной мощности и оборотах, это означает лучшую продуваемость впускного тракта относительно предыдущего мотора.

Добавили гидрокомпенсаторы в коромысла.

Внесено достаточно много доработок которые освежили мотор.

Другой коллектор, фото непосредственно с производства:

Коллектор поддерживает установку как карбюратора, так и инжектора. Это сделано для обратной совместимости со старыми моторами, где коллектор совершенно дрянной. В этом повинна модернизация 80-х.

И что самое интересное, точно такой же коллектор стоял на моторе ЗМЗ-505, ставившийся на спец Волгу для КГБ.

Разница только в размерах, волгин коллектор шире и имеет площадку под 4-хкамерный карб.

По соотношению литр-оборот-мощность:

самый первый чайкин 14-й инжектор 1972г.(про него будет статья), 5,53литра на 4600об\мин = 25438

новый паз-инж 4,67литра х 3200об\мин = 14944

мощность пазо-инжа должна составлять 59% от инжектора 72 года, где было 238 лошадей брутто, значит паз должен иметь мощность 140 лошадей, а по графику 135-138, всё более менее сходится.

Теперь о грустном

Это траты завода на линейку новых моторов, а точнее на 2 мотора, на этот и на обновление рядных 400-х змз.

Товарищи чиновники, куда деньги пошли? )))

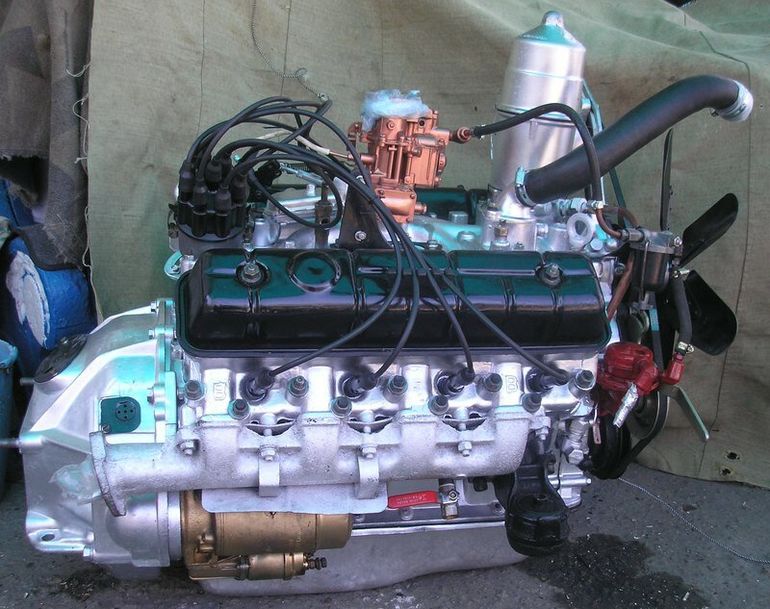

Вот например, мотор предыдущей модели(обр. 80-х) переделанный умельцем 7 лет назад, в инжекторную версию.

По расчётам, выше 200 сил.

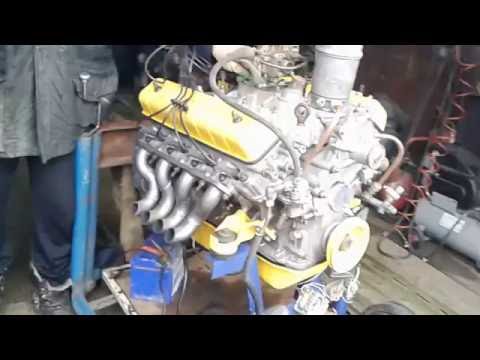

А вот такой же мотор, переделанный в питерском тюнинг-ателье.

240л\с вместо 100-110, недурная прибавка

А вот легендарный Чайкин инжектор, целых 270 сил, и это середина 70-х

Но даже в конце 90-х на заводе испытывали инжекторный пазомотор в 180л\с, с более продвинутым коллектором, чем сейчас в серию пойдёт.

У него ресивер в развале блока.

Но радует, что вообще хоть что то своё продолжаем выпускать и осваивать, это единственный отечественный мотор такого класса.

Мотор
Автопром
Тюнинг
Новости

Новый инжекторный змз-v8. — Сообщество «ГАЗ Волга» на DRIVE2

инжекторный V8 ЗМЗ-5245.10

Официально о новом моторе:*Рады сообщить о начале производства интересной модификации старого доброго двигателя, начинающего свою историю с ГАЗ-53 и ГАЗ-66.Это новый инжекторный трехтопливный двигатель V8 ЗМЗ-5245.10. Т.е. он имеет модификации для работы на бензин + природный газ, бензине и бензин + пропан-бутан.Двигатель ЗМЗ–5245.10 и его исполнения экологического класса 5 первоначально нацелены для установки на автобусы ПАЗ-3203, ПАЗ-3205, ПАЗ-3206 и их модификации, производства «Павловского автобусного завода».Двигатель ЗМЗ-5245.10 и его исполнения восьмицилиндровые, V – образные, оборудованы комплексной микропроцессорной системой управления подачи топлива и зажиганием.

Электронный блок управления Микас.

Распредвал с большим подъёмом, для оборотов 3200. Добавили гидрокомпенсаторы в коромысла. Внесено достаточно много доработок которые освежили мотор.*

инжекторный V8 ЗМЗ-5245.10

По соотношению литр-оборот-мощность:самый первый инжектор 14-й 1972г 5,53х4600паз-инж 4,67х3200

мощность пазо-инжа должна составлять 59% от инжектора 72 года, где было 238 лошадей брутто, значит паз 140 лошадей, а по графику 135, всё более менее сходится.

двухуровневый коллектор ЗМЗ-5245.10, как на змз-505

Учитывая совместимость коллектора с карбюратором, очень высока вероятность, что будет продаваться в магазинах, как зап.часть для карбовых моторов.

Особенно это будет полезно хот-роддерам, не придётся искать старый двухуровневый! Ave Tuning!

двухуровневый коллектор ЗМЗ-5245.10, как на змз-505

ЗМЗ V8 Инжекторные — DRIVE2

Речь пойдет о двигателях ЗМЗ V8, которые так и не пошли в серию.Еще в конце 70-х ЗМЗ вел разработки линейки инжекторых V8 c целью их установки на Чайку Газ-14. И в начале 80-х такой двигатель был готов к производству и получил индекс ЗМЗ 504.10

ЗМЗ 504.10 характеристики:Объем 5,5лМощность 270л.с.Крутящий момент 480н.м.Расход топлива 200г/лс-ч

Вес 260кг

Н по сложившимся обстоятельствам, как по сворачиванию производства Чайки из за своей программы борьбы с привелегиями Горбачева, в том числе, распространения эти двигатели и дальнейшего развития так и не получили.

На волгу, же его ставить не планировали вовсе, так как на ожидаемый проект ГАЗ-3105 разрабатывалась своя линейка двигателей V8 сам ГАЗ 3105, о котором пойдет речь ниже, как отступление.

ГАЗ-3105 характеристики:Бензиновый, распределенный впрыск.Объем 3,4лМощность 230лс, при 5 400 об/минКрутящий момент 300 Н·м, при 4 000 об/минКлапанов 16Блок чугунныйГБЦ алюминий

Топливо АИ-98

Тоже прекратил свое существование в 90-х, а на поздние Волги 3105 выпуска 1996г ставили уже ЗМЗ 406.

Так же в 90-х ЗМЗ предприняло возродить инжекторный V8, но уже на основе ЗМЗ 523 4,7лДвигатель получил распределенный впрыск топлива, полностью другой впуск с рессивером, другие ГБЦ, и систему смазки двигателя схожую с ЗМЗ-505, ЗМЗ-14. Название ему ЗМЗ-5232.10 выпускался малой серией и ставился на автомобили Газ 3102 в люксовых исполнения, редко но еще попадается в природе и если очень повезет, то его можно встретить.

ЗМЗ-5232.10 Характеристики:Объем 4,7лМощность 190лс при 3400об/минКрутящий момент 340н.м.

Топливо Аи-93

Так же были наработки в возабновлении производства инжекторного 5,5л двигателя, но они так и не сбылись, из за отсутствия спроса и неренктабельности производства.

ЗМЗ-5245.10

На данный момент завод планирует запустить в серию инжекторный 4,7л мотор ЗМЗ-5245.10 на баз ЗМЗ-523 точных данных пока нет, примерная дата запуска в серию конец 2016года.

Page 2

ЗМЗ 504.10 характеристики:Объем 5,5лМощность 270л.с.Крутящий момент 480н. м.Расход топлива 200г/лс-ч

Вес 260кг

Топливо АИ-98

Тоже прекратил свое существование в 90-х, а на поздние Волги 3105 выпуска 1996г ставили уже ЗМЗ 406.

ЗМЗ-5232.10 Характеристики:Объем 4,7лМощность 190лс при 3400об/минКрутящий момент 340н.м.

Топливо Аи-93

ЗМЗ-5245.10

Смотрите также

Емкость бака ваз 2107
Старлайн время настроить
Ширина смотровой ямы
Ваз 2114 крепление торпеды
Режим паника на автосигнализации что это
Поменять старую машину на новую с доплатой в автосалоне
Таблица ставок транспортного налога по регионам
Противотуманные линзованные фары
Защита контактов от окисления
Как снять форсунки на приоре
Тарахтит коробка калина

Как переделать двигатель змз 402 на инжектор

Содержание

Как переделать двигатель змз 402 на инжектор
Установка инжектора на 402 мотор
Инжектор на 402-й двигатель
Установка момента зажигания на газ 24 метки для установки видео
Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)
ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).
Инструкция по регулировке клапанов.
Как на змз-402 осуществляется регулировка клапанов?
Небольшой тюнинг.
Как часто необходимо регулировать клапаны?
Особенности регулировки клапанов на змз-402 при установленном ГБО?
Установка зажигания газель 402 двигатель видео. Установка зажигания 402
Установка системы зажигания
Первый способ установки зажигания
Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)
Установка трамблера с приводом
Второй способ установки зажигания
Регулировка зажигания
Установка зажигания газель 402 двигатель видео
Регулировка зажигания газель 402 двигатель видео
ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).
Инструкция по регулировке клапанов.
Как на змз-402 осуществляется регулировка клапанов?
Небольшой тюнинг.
Как часто необходимо регулировать клапаны?
Особенности регулировки клапанов на змз-402 при установленном ГБО?
Заключение.
установка трамблера с приводом – Самые лучшие видео
инжектор на 402 двигатель
Технические характеристики
Змз 402 инжектор своими руками
ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото)
Технические характеристики
Инструкция по регулировке клапанов.
Как на змз-402 осуществляется регулировка клапанов?
Небольшой тюнинг.
Как часто необходимо регулировать клапаны?
Особенности регулировки клапанов на змз-402 при установленном ГБО?
Видео

Как переделать двигатель змз 402 на инжектор

Статья написана в соавторстве с ГАЗ 2410, все благодарности шлите ему

, в эту, по материалам которой и написана статья.

Постоянно поднимается вопрос о инжектировании 402-го двигателя, ниже вариант от ГАЗ 2410, как наиболее оптимальный.

Для модернизации двигателя были приобретены:

ГБЦ 4213.1003010 евро-3 под свечи как у 406, ресивер 420. 1008017-30 (на нем только поставлена алюминиевая пластина на место ДАД, посаженная на герметик, на фото отмечено крестиком) и прокладку ГЦ 421.1003020

Фото рампы целиком. Сразу с местом для регулятора давления топлива от дв. 406

Схема их подключения

Бензонасос поставлен на место, где стояла катушки зажигания.
Датчик детонации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

Выпуск родной, только место крепления карбюратора (впускной коллектор) удалено болгаркой

Датчик температуры воздуха установлен в патрубок. (взят от Хонды)

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики, у шторки лишние 3 зуба спилено:

без этого работать не будет

так как на выходе жигулевского датчика (трамблер 5406.3706-05) «+» а на выходе ГАЗовского датчика распредвала «-«

Если без этой схемы, то как вариант изготовить шторку с одной прорезью так

настраивался он с помощью простой схемы(по загоранию диода):

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже):

Устанавливаем и закрепляем ДПКВ:

Датчик положения коленвала (ДПКВ) закреплён(зазор между ним и зубчатым венцом 1-2мм) на кронштейне в виде уголка

Затем мелом или белым маркером ставим метку на 20м зубе.

Далее устанавливаем коленвал в ВМТ проворачиваем зубчатый венец относительно шкива, чтобы 20-й зуб находился напротив металлического выступа ДПКВ и метим в этом положении маркером зубчатый венец относительно шкива коленвала. Снимаем шкив коленвал с зубчатым венцом, совмещаем метки на шкиве коленвал и зубчатом венце сверлим отверстия в зубчатом венце и шкиве коленвала нарезаем в отверстие шкива коленвал резьбу и крепим зубчатый венец к шкиву коленвала болтами.

На своём инжекторном 402-ом автор модернизации использовал прошивку от 406-го (Е00000590) отстроенную специалистами и никаких нареканий у него нет.

Источник

Установка инжектора на 402 мотор

1. Цель работы

В первую очередь — спортивный интерес. Кроме того, чуть больше макс. мощность за счет точного попадания в мощностную смесь и большого сечения дросселя. Сочетание макс. мощности с эластичностью и тягой на низах, а также экономией при умеренной езде. Отсутствие проблем с горячим пуском. Понты и эксклюзив. Не надо резать укосину. Не надо перекидывать мотор. Не надо продавать или цветметизировать старый мотор, искать и перебирать новый мотор, оформлять его — возможно с получением справки из НАМИ (в нашем районе просят через раз, как повезет). В течение всего времени работ по инжектированию машина на ходу. Дополнительные приятности: автоматический прогрев, совместимость с автопуском и автопрогревом.

2. Этапы работы

Руководством к действию послужила статья Вот. До прочтения статьи были определенные сомнения, что впрыск заработает на таком коллекторе из-за негативного опыта с распределенным впрыском газа ГИГ-3ДЛС (в то время как по одноточечной схеме ГИГ прекрасно работал). По случаю был закуплен шкив с диском синхронизации у Новатора. Далее предстояло найти рампу-заготовку, аргонщика, токаря и материал. Оказалось что рампу (такую как использовал автор статьи, которой я руководствовался) купить очень сложно, а без форсунок-нереально. По счастью друг-зубиловод обнаружил в гараже у мастера, чинившего ему зубило, рампу от рядной шестерки БМВ. Рампа считалась хламом, поэтому была продана мне довольно недорого. Была сделана из омедненной стали.

Инжектор на 402-й двигатель

Многие владельцы автомобилей с 402-м мотором поднимают вопрос о его инжектировании. Плюсы инжекторного двигателя перед карбюраторным очевидны: экономичность, мощность, холодный старт и движение, надёжность и простота. Инжекторный мотор не требует лишних регулировок и манипуляций водителя с воздушной заслонкой(подсосом) после стоянок. И конечно для волговодов важна сама возможность сделать инжекторный мотор своими руками.
Перечитав множество материалов в сети об инжектировании 402-х моторов, мы остановились на наиболее оптимальном варианте, предложенном ГАЗ 2410

из Красноярска на AllGAZ.ru.

Для модернизации двигателя были приобретены:

Бензонасос поставлен на место, где стояла катушки зажигания. Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено:

Устанавливаем и закрепляем ДПКВ:

Затем мелом или белым маркером ставим метку на 20м зубе.

В заключении отметим, что на своём инжекторном 402-ом автор модернизации использовал прошивку от 406-го (Е00000590) отстроенную специалистами и никаких нареканий у него нет.

Другой вариант инжектирования по примеру Scorpi сделал корешок с переделкой родного 402-го впускного коллектора:

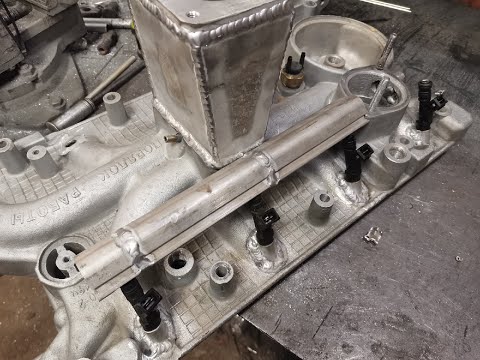

Рампа топливная полностью самопал из нержавейки, втулки под форсунки вварены в коллектор.

И ещё один вариант инжектирования представил pasha553 с www.uazik.net, правда там он ещё и экспериментировал с турбонаддувом(поэтому не обращайте внимание на вывод выпуска вверх под турбину):

Отдельно о подборе рампы. Выполнена она из рампы от девяточного, восьмиклапанного инжектора. Так как расстояния между двумя крайними форсунками с каждой стороны подходило под «свежесваренный коллектор», а расстояние между 2 и 3 форсунками маленькое, было решено резать рампу строго на две части и вставить между ними ввертыш из алюминиевого прутка с дыркой посередине. Минус такой конструкции заключается в следующем. В заводской конструкции, внутри рампы идет дополнительная трубочка по всей ее длинне. Отвечает она за прогон бензина от входа в рампу до регулятора давления через всю ее длинну (от входа до другой стороны рампы по трубочке, в обратную сторону — к регулятору давления, по верх трубочки). Трубочку эту надо обязательно оставить. Автор по началу этим принебрег и получил бензиновое голодание 3-го и 4-го цилиндра. После вставки канала проблемы с голоданием и охлаждением бензина кончились.

Установка момента зажигания на газ 24 метки для установки видео

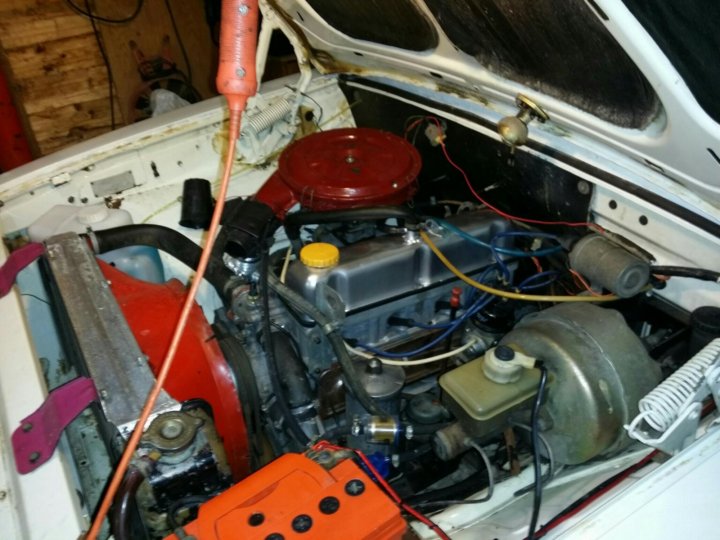

Наконец то нашел время и поставил бесконтактное электронное зажигание на Старушку. Все делал по инструкции OGSStudio.Накануне купил коммутатор от девятки, 2-х выводную катушку от Оки, датчик Холла, свечи Бриск, модулятор и площадку под датчик Холла заказал через Авито чтобы самому не мудохаться.

Силиконовые провода у меня были от Оки, как раз 2 остались от комплекта, когда на дедушкиной Оке провода меняли. Датчик Холла пришлось менять так как на некоторых нету дырок под нестандартную установку, короче надо искать датчик с 4-мя дырками ))).

Отрегулировал момент зажигания мультимером, который одолжил у Андрея после вчерашних покатушек. Завел с полдрочка, но допустил ошибку – заглушил чтобы выкатить мот из гаража, забыл включить зажигание и все, залил свечи. На помощь пришел Олег, который привез мне зарадник, с толкача мы завели старушку.

Теперь тьфу-тьфу мотор работает ровно. Надеюсь что успею собрать до фестиваля “Полный газ”, хочу выпендриться и поехать туда на старушке.

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)

Описание краткое по установке привода трамблёра в двигатель змз402, и его последовательность, а также метки на грм шестернях.

Юлия Где-то не вкурил. Сделай самое простое без запарок – приподними распределитель и разверни бегунок на 180, помогает в 99%.

Антонина Правильное положение датчика-распределителя зажигания на двигателе ЗМЗ-402 Михаил обеспечивает такой установкой привода в блоке, при которой в момент нахождения поршня первого цилиндра в ВМТ Елена прорезь на втулке привода располагается параллельно оси двигателя на максимальном удалении от нее.

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, “чихает” и “кашляет”, дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода – износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем.

Особенно это заметно при бесконтактной системе зажигания. Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя.

А чтобы убедиться, что это действительно такт сжатия, снимаем крышку датчика-распределителя и смотрим, чтобы бегунок находился напротив контакта в крышке с высоковольтным проводом, идущим от свечи зажигания первого цилиндра. Если не совпадают – проворачиваем коленвал еще на один оборот.

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия – отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно.

При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты. Теперь ключом s=10 мм отворачиваем болт крепления датчика-распределителя к приводу. Поворачивая из стороны в сторону, вынимаем датчик-распределитель. Ключом s=13 мм отворачиваем две гайки крепления привода к блоку цилиндров.

Раскачивая привод, вынимаем его из блока цилиндров. Прорезь в приводе под датчик-распределитель несколько смещена, поэтому, чтобы не ошибиться с установкой, сначала вставляем в привод датчик-распределитель и находим примерное положение бегунка, направленного на контакт провода первого цилиндра.

Теперь, удерживая вал плоской отверткой, устанавливаем привод на место. Вставив датчик-распределитель в привод, поворачиванием его корпуса совмещаем метки на роторе и статоре.

Привод при этом гайками не закрепляем, так как если при совмещенных метках октан-корректор сильно отклоняется от центрального положения, то это означает, что вы ошиблись с совмещением шестерни на приводе и на распределительном вале. В этом случае снова немного вынимаем привод из блока, поворачиваем вал плоской отверткой в нужную сторону и снова вставляем в блок. Убедившись в правильной установке по меткам на датчике, закрепляем привод и сам датчик-распределитель. Надеваем на место крышку и пробуем завести двигатель. После прогрева до рабочей температуры выставляем зажигание по стробоскопу и проверяем работу двигателя на различных режимах, совершив пробную поездку.

ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).

Добрый день. В сегодняшней статье я расскажу о том как осуществляется регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).

По этой же инструкции можно регулировать клапаны на аналогичных моторах (ЗМЗ 21, умз-421, умз-417, ЗМЗ 24, газ-21)не важно карбюратор или инжектор. Традиционно для нашего сайта, статья представляет собой подробную пошаговую инструкцию с большим количеством фото и видеоматериалов.

Для тех кто не любит читать, ниже приведено подробное видео:

Инструкция по регулировке клапанов.

Необходимый инструмент:

Необходимые запчасти и расходные материалы:

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

Установка зажигания газель 402 двигатель видео. Установка зажигания 402

ГлавнаяЗажиганиеУстановка зажигания 402

Установка системы зажигания

Для размеренной, экономной работы мотора огромное значение имеет верная установка системы зажигания.

Для полного сгарения топлива искровой разряд в свече зажигания должен быть раньше верхней мёртвой точки поршня цилиндра, так как нужно время для сгорания топлива.

Угол поворота коленвала от момента возникновения искрового разряда до верхней мёртвой точки называется углом опережения зажигания.

Установка системы зажигания

Для пуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мёртвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблёра на автомобилях ВАЗ и снятия привода трамблёра на автомобилях ГАЗ, ЗИЛ, АЗЛК и др.

При установки систему зажигания есть два способа.

Первый способ установки зажигания

Первый способ подходит ко всем двигателям с контактной или бесконтактной системой зажигания.

Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или не тугой пробкой из бумаги или другого материала.

После этого проворачивается двигатель заводной рукояткой, а при её отсутствии поднятым ведущим колесом при включенной передаче. Повышение давления в цилиндре под пальцем или выбивание пробки означает движение поршня вверх при такте сжатия.

После определения такта сжатия надо совместить метки верхней мёртвой точки. Расположение меток индивидуально для каждого двигателя. Для двигателей ВАЗ, ГАЗ-402 мети располагаются на шкиве коленвала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 расположены на маховике и кожухе моховика.

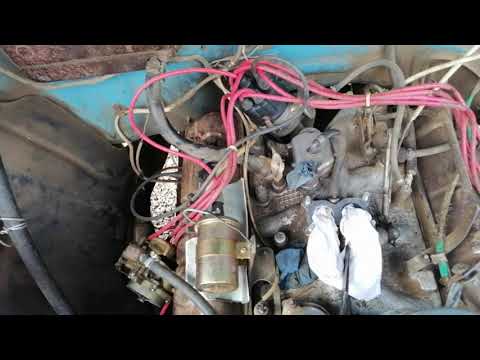

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ.(безконтактная)

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ.

После установки верхней мёртвой точки надо установить трамблёр таким образом, что бы бегунок был направлен на вывод первого цилиндра крышки трамблёра. При установке системы зажигания ГАЗ, УЗМИ с бесконтактным трамблёром, надо совместить метку на якоре трамблёра со стрелкой на статоре.

Если все действия выполнены правильно и нет неисправности других систем, двигатель должен завестись.

Второй способ установки зажигания

Для четырёх цилиндровых двигателей можно не определять такт сжатия для первого цилиндра, но при этом надо учитывать, что при установке меток верхней мёртвой точки такт сжатия может быть в первом или четвёртом цилиндре.

При установке трамблёра в этом случае, сначала устанавливаются метки верхней мёртвой точки, как описано в первом случае и так же как в первом случае устанавливается на место трамблёр.

Если при попытке пуска двигателя он не заведётся, то надо развернуть провода на крышке трамблёра. Для этого надо поменять местами провода первого цилиндра с четверым цилиндром и соответственно поменять местами провода второго и третьего цилиндра.

Регулировка зажигания

После пуска двигателя надо отрегулировать угол опережения зажигания. Существует два способа регулировки, при помощи стробоскопа и на слух при движении.

При регулировке зажигания при помощи стробоскопа контролируется момент возникновение искрового разряда и совмещение меток верхней мёртвой точки цилиндра. Установка момента зажигания стробоскопом является точной, но рассчитано на эталонный двигатель и качественный бензин. Поэтому, как показала практика, лучше устанавливать момент зажигания на слух при движении автомобиля.

Для установки на слух на прямом ровном участке дороги при скорости 40 км/час. производится резкое нажатие на педаль газа.

При резком нажатии должен быть слышен непродолжительный металлический стук в двигателе.

Обычно в этом случае говорят Стук поршневых пальцев, но на самом деле это стук юбки поршня о стенки цилиндра при движении поршня вверх когда произошло сгорание топлива и давление на дно поршня избыточное.

Если стук отсутствует зажигание позднее, при продолжительном стуке раннее. Эта регулировка рекомендуется после каждой дозаправки, ввиду несоответствия фактического октанового числа заявленному.

Установка зажигания газель 402 двигатель видео

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)Трамблер на ЗМЗ 402Установка распределителя зажигания на двигатель ЗМЗ 402 “на коленке” установка трамблера с приводомправильная установка трамблера с приводом на автомобиль УАЗ.

Разгон газели до 100 после установки бесконтактной системы зажигания с датчиком ХоллаУстановка бесконтактной системы зажигания с датчиком Холла. Результатом доволен. В конце видео – ссылка…ГАЗЕЛЬ Замена шестерни распредвала 4216, 402Подробный видео-урок по замене шестерни ГРМ на газели бизнес без снятия поддона мотор 4216, УМЗ.

Установка момента зажигания на трамблере УАЗ датчике распределителеУстановка момента зажигания на трамблере УАЗ датчике распределителе Пусковой рукояткой (из автомобильног…Установка зажигания по Лампочке. Еще один из способов выставить зажигание на вашем любимом Авто. Тем, кто впервые на нашем канале, мы также…Газель с ЗМЗ-4026, 0-100 / 28сек.

Установка зажигания по любому. цилиндру (с пробкой)Дорогие подписчики! Рекомендуем вам посетить сайт – https://minibk.ru. Здесь вы найдете информацию о многофункцио…Установка БСЗ на мотор ЗМЗ 24Д – GAZ ROD ГаражРегулировка клапанов двигателя ЗМЗ 402 (ЗМЗ 410, ЗМЗ 511, ЗМЗ 5233)Установка угла опережения зажиганияСкачать ролик https://depositfiles.com/files/210vradqz.

ГАЗЕЛЬ – установка расспредвалов по меткамНовый метод с доработкой Хочешь больше видео уроков? https://avtoznahar.org.ua/help.

Регулировка зажигания газель 402 двигатель видео

Трамблер на ЗМЗ 402Установка распределителя зажигания на двигатель ЗМЗ 402 “на коленке”установка трамблера с приводомправильная установка трамблера с приводом на автомобиль УАЗ.Регулировка клапанов двигателя ЗМЗ 402 (ЗМЗ 410, ЗМЗ 511, ЗМЗ 5233)Установка зажигания по Лампочке. Еще один из способов выставить зажигание на вашем любимом Авто.

Тем, кто впервые на нашем канале, мы также…Установка зажигания по любому. цилиндру (с пробкой)Дорогие подписчики! Рекомендуем вам посетить сайт – https://minibk.ru. Здесь вы найдете информацию о многофункцио…Регулировка клапанов на ГАЗЕЛИ простейшая методикаПо этой же методике можно регулировать тепловые зазоры и на УАЗЕ, ВОЛГЕ.

Установка зажигания на дорогеБыло много вопросов о том, как правильно устанавливать зажигание на дороге. Мы надеемся, что данное видео…Волга: К-151 и шланги. АНТИремонтВ данном видео Наиль Порошин отмечает некоторые моменты того, как не надо подводить шланги к карбюратору…

402 двигатель ставлю головку и регулирую клапанаКарбюратор К 151 регулировка холостого ходаВариант регулировки холостого хода К 151 и зажигания на моторе ГАЗ.Ставили двигатель 402 в газельРазборка 402 двигателя (Волга). Сделай Сам!Показал как разбирается 402 двигатель а домашних условиях.Установка угла опережения зажиганияСкачать ролик https://depositfiles. com/files/210vradqz.

Как Настроить трамлёр на газ 3110 волгаНастройка газового редуктора автомобиля. ВидеоПоказано как правильно настроить газовый редуктор на автомобиле. Настройка газа Газели 406 двигателя. Принц…

ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).

Для тех кто не любит читать, ниже приведено подробное видео:

Инструкция по регулировке клапанов.

Необходимый инструмент:

Необходимые запчасти и расходные материалы:

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Небольшой тюнинг.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

Как часто необходимо регулировать клапаны?

Особенности регулировки клапанов на змз-402 при установленном ГБО?

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

установка трамблера с приводом – Самые лучшие видео

Установка момента зажигания на трамблере УАЗ датчике распределителе Пусковой рукояткой (из автомобильного набора инструментов) устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. Для этого… …совмещаем среднюю метку на шкиве коленчатого вала с приливом на крышке блока в конце такта сжатия в первом цилиндре.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем …сняв крышку распределителя. Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. Либо выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал.

Момент выхода пробки соответствует началу такта сжатия. Ключом «на 10» ослабляем болт октан-корректора… …и устанавливаем его шкалу на нулевое деление (середина шкалы). Ключом «на 10» ослабляем болт крепления пластины октан-корректора… …и, поворачивая корпус датчика-распределителя, совмещаем метки (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем болт. Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3. Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля.

Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1–3 с, то момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания. Уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Как найти нужный ролик – об этом здесь https://www.youtube.com/watch?v=fL6pXklM0s4 Поддержите проект! КАРТА (СБЕРБАНК) – 4276540029873811 ЯНДЕКС КОШЕЛЁК – 410014734041983

Гневное видео про качество сварки УАЗ. Музыка: RJD2 – Smoke & Mirrors The Afghan Whigs – Demon In Profile 21 pilots – Car Radio Rising Gael – Tam Lin Quantic – Not So Blue

А сегодня заглохла и не поднимается Нива. Наиль Порошин рассказывает и показывает, каким образом нужно искать причину неисправности…Куда копать?! Ищите ответ в этом видео. Всем приятного просмотра. ˜ Дорогие подписчики! Рекомендуем вам посетить сайт – https://minibk.ru.

Здесь вы найдете информацию о многофункциональном приборе, который позволяет производить замеры расхода топлива, в том числе и газа, если на автомобиле установлено ГБО, измеряет температуру и бортовое напряжение, ну и может ответить на вопрос – “Сколько сейчас времени?”.

Разработчиком прибора является наш друг Третьяков Алексей – отличный специалист в области микроэлектроники и просто хороший человек.

в данном видео ищем эффективную электрическую турбину для автомобиля.

Выставляем правильно привод трамблера. Регулируем зажигание, видео для людей без автонавыков. Все просто.

Полезная доработка любых трамблеров!

По всем вопросам вы можете обратиться к Евгению Ивановичу по адресу

Подписывайтесь на наш канал и группу ВКонтакте, ссылка под видео. Матершина и оскорбления удаляются. https://vk.com/public86493832

По вопросам помощи, консультаций, сотрудничества, рекламы и прочего – В один прекрасный день авто отказалось заводиться. Бензин есть, искра есть а признаков жизни нет. Ввернул датчик давления в первый цилиндр, подключил осциллограф и всё стало понятно на всё ушло 5 минут.

DescriptionПростой способ снять шестерню распредвала двигателей ЗМЗ-402, 511, 53, 523, 66, 41, 24Д, и УМЗ-417/421 (используются на автомобилях марок ГАЗ, УАЗ) P.S. это первый ролик по Волговской тематике, в скором времени будут ещё.

Устанавливаем момент зажигания на двигателе ЗМЗ 53 с контактно-транзисторной системой на автомобилях ГАЗ-53,ГАЗ-66…(по лампочке)

В данном видео я подробно расскажу как регулировать клапана на двигателе УМЗ-421 все тонкости и секреты про правильное выставление зазора, смотрим.

https://www.uazobaza.ru [email protected] https://vk.com/uazobaza_ru https://ok.ru/group/53567198200013/topics

Иногда в автомобилях ГАЗель и им подобным, случаются проблемы с зажиганием. В случает пропадания искры, следует проверять цепь зажигания, от предохранителя, до свечи. А как-же проверить коммутатор зажигания? Ответ здесь! #проверкакоммутатора #коммутатор #коммутаторгазели #коммутатор131.

Как найти нужный ролик – об этом здесь https://www. youtube.com/watch?v=fL6pXklM0s4 Поддержите проект! КАРТА (СБЕРБАНК) – 4276540029873811 ЯНДЕКС КОШЕЛЁК – 410014734041983

По просьбе смотрящих, видео без наложенной музыки:

УАЗ 469 двигатель УМЗ – 417 (414) ТУРБО пробный запуск Motor UAZ 469 UMZ – 417 (414) TURBO skúšobný štart Silnik UAZ UMZ – 417 (414) TURBO www.lamo.sk

Еще один из способов выставить зажигание на вашем любимом Авто. Тем, кто впервые на нашем канале, мы также советуем посмотреть видео-ролик “Установка зажигания по любому. цилиндру”. Всем приятного просмотра. ˜ Дорогие подписчики! Рекомендуем вам посетить сайт – https://minibk.ru.

Разработчиком прибора является наш друг Третьяков Алексей – отличный специалист в области микроэлектроники и просто хороший человек.

регулировка зазоров на трамблере, поиск искры, установка зажигания, как установить трамблер, как отрегулировать зазоры на трамблере газ 53

Устанавливаем зажигание на ЗИЛ-130,131…контактно-транзисторная система зажигания

Установка распределителя зажигания на двигатель ЗМЗ 402 “на коленке”

Есть ещё авто с такими прерывателями-распределителями.Как устроен и Т.О.

Установка головки 402 двигателя

Видео ремонт ДВС 511- установка привода, трамблера и регулировка зажигания двигателя 511 – Газ 53, Газ 66, Газ 3307. Спасибо за просмотр! Купить Автозапчасти онлайн – https://oemzip.

ru /**************************************************/ Финансовая помощь для развития канала (на хорошую видеокамеру и мощный пк или ноутбук): ******* Мой Биткоин кошелек | My bitcoin address is: 1Pqccuf6CqezY7aeh5JFzp9bvvqewtLnnN ******* VIZA | MasterCard | Яндекс.Деньги: https://yasobe.ru/na/sergey_samarskiy Яндекс кошелек: 410011046456234 или нажмите на ссылку: https://money.

yandex.ru/to/410011046456234 **** Webmoney: R214713400725 (рубли) Z199072463730 (usd) БОЛЬШОЕ ВСЕМ СПАСИБО. ****** Мелодия – Lensko – Let’s Go! ****** /******************************************/

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ…(безконтактная)

Плавают холостые обороты, пропуски зажигания, ремонт индукционного трамблера змз 402 умз 421

инжектор на 402 двигатель

На страницу 1, 2 След.

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель

Ответить с цитатой |

у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

https://mpsz.

ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т.е. с ДД и бортовым компьютером).

Вернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Технические характеристики

ЗМЗ 402 инжектор стал логическим продолжением легендарного карбюраторного мотора. В связи с популярностью и высокими техническими характеристиками двигателя, его не стали снимать с производства, а просто модернизировали.

При переделке, были внесены значительные конструктивные изменения. Но, даже самые сложные изменения не смогли устранить извечные причины неисправности движка.

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Маркировались моторы, инжектор на 402 следующим образом:

Змз 402 инжектор своими руками

Недавно видел разобранный движок от Нивы Шеви, так там рампа с форсунками крепится на впускном коллекторе напротив каждого цидиндра.

Добавлено через 2 минуты 7 секунд В принципе какая разница куда прикреплены форсунки — главное, чтобы прыскали вовремя. На моноинжекторе ведь всего 1 форсунка и ставится на входе во впускной коллектор. Поправьте, если в чём то ошибся.

Поблагодарил следующий пользователь:

корешок

Посмотреть профиль

Отправить личное сообщение для корешок

Найти ещё сообщения от корешок

Читать дневник

Очень красиво выглядит

Хотелось бы тоже проделать и со своим 402, не могли бы подсказать с чего нужно начинать, какие детали прикупить?! Я так-то не сильно опытен, поэтому ко всему с осторожностью )))

09.08.2011, 08:07

#557

Поблагодарил следующий пользователь:

MuxauJI

Посмотреть профиль

Отправить личное сообщение для MuxauJI

Найти ещё сообщения от MuxauJI

Читать дневник

10.

08.2011, 10:40

#558

Поблагодарили следующие пользователи (3):

ГАЗ 2410

Посмотреть профиль

Отправить личное сообщение для ГАЗ 2410

Найти ещё сообщения от ГАЗ 2410

Читать дневник

На разборке приобрел проводку от 3105 дв. 406 с ДМРВ (пленка), РХХ и датчиком положения дросельной заслонки с дороселем. Остальные датчики приобрел в магазине. Микас 7.1 (ЭЛКАР) приобрел через интернет с завода изготовителя.

Распиновка разъема проводки

Если проводка новая, с магазина, нарисовал учитывая нюансы

Приобрел ГБЦ 4213.1003010 евро-3 под свечи как у 406 и Рессивер 420.1008017-30

На нем только алюминевую пластику на место ДАД поставил. Тут видно

Для увеличения кликнуть по фото.
Выпуск родной, только место крепления карба (впускной коллектор) обработал болгаркой

Тут целиком. Сразу с местом для регулятора давления топлива от дв.406

Бензонасос поставил на место катушки зажигания. На фото видно

Датчик распредвала собрал из трамблера 5406.3706-05 просто у шторки лишние 3 зуба спилил.

без этого работать не будет

так как на выходе жигулевского датчика (трамблер 5406.3706-05) «+» а на выходе ГАЗовского датчика распредвала «-» Если без этой схемы, то как вариант изготовить шторку с одной прорезью так

Для увеличения кликнуть по фото.
Настройка датчика фаз.
https://forum.allgaz.ru/showpost.php. &postcount=993
Тут про это подробнее
https://forum.allgaz.ru/showpost.php. &postcount=653

Датчик температуры воздуха поставил в патрубок. (От хонды подошел)

Шкив коленвала сделал так

Изделие выполнено таким образом, что диск с зубцами можно поворачивать относительно демпфера коленвала, а прижимная пластина (находится сзади) фиксирует выбранное положение «зубов» с помощью 4х болтов (диаметр 6мм с мелкой резьбой (только один нюанс, токарь подсказал, эти болты должны быть из особо прочной стали. Сделали все как надо. Так что ищите токаря высокой квалификации)).

Первое время (когда еще не приобрел все необходимое оборудование для диагностики и настройки) зажигание «раньше» «позже» настраивал в ручную. Нужно «раньше» остановился, ослабил болты, чуть сдвинул «зубы», затянул болты, завел, поехал. Принцип — как раньше с трамблером.

При такой конструкции демпфера, при установке Датчика Коленвала (ДК) двигатель снимать не нужно и можно регулировать положение «зубов» относительно датчика. Также не нужно каждый раз откручивать датчик при очередной замене ремня генератора.

Информацию так же черпал тут _https://www.uazik.net/files/image/CIMG5593_resize.JPG _https://radikal.ru/F/s49.radikal.ru/i125/1005/ee/10cd44d4fe62.jpg.html вид с обратной стороны _https://radikal.ru/F/i065.radikal.ru/1005/f1/79e0054c214f.jpg.html вид сбоку https://forum.allgaz.ru/picture.php?a. icture > принцип изготовления от корешок

https://forum.allgaz.ru/showthread.ph. %E8%E8&page=48 Из этой статьи фото синхродиска тоже пригодились _https://volga-gaz. nnov.ru/index.php?option=com_content&task=view& > Для настройки ДПРВ спаял простенькую схемку отсуда _https://www.autoprospect.ru/gaz/3110-volga/7-7-5-proverka-datchika.html

Все собрал легко. Запустил и все работает.

Эти фото также носил токарю при заказе на изготовление шкива.

ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото)

В сегодняшней статье я расскажу о том как осуществляется регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).

Для тех кто не любит читать, ниже приведено подробное видео:

Технические характеристики

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Инструкция по регулировке клапанов.

Необходимый инструмент:

Необходимые запчасти и расходные материалы:

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Небольшой тюнинг.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15. 000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

Змз 402 инжектор своими рукамиСсылка на основную публикацию

Источник

Видео

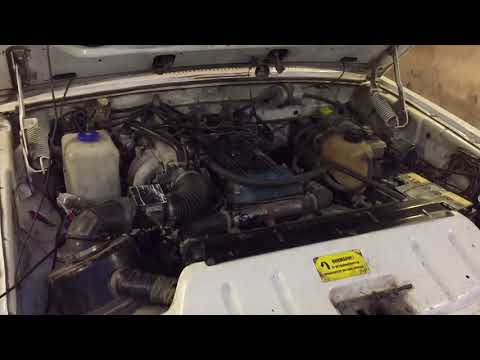

Установка инжектора на змз 402 / 24Д

ЗМЗ 402 инжектор (Ответы на вопросы)

ГАЗЕЛЬ МЕНЯЕМ КАРБЮРАТОР НА ИНЖЕКТОР СХЕМА ПОДКЛЮЧЕНИЯ ПРОВОДКИ ЗМЗ 406

Переделка любого карбюраторного двигателя на инжекторный. На примере ЗМЗ 406.

Инжекторный змз 402

Инжектор ЗМЗ-402

Змз 402 инжектор

Двигатель 2.5 л. ЗМЗ 402 плюсы и минусы. Как увеличить мощность двигателя ЗМЗ 402

меСТЬ № 164 — переделка карбюра в инжектор / схема инжектора 405

Газель меняем карбюратор на инжектор что нужно менять!!!

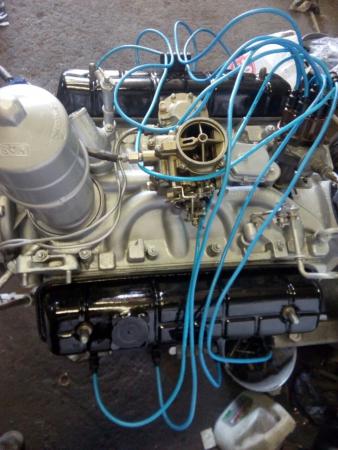

Двигатель ЗМЗ 53: характеристики, неисправности и тюнинг

Содержание

1 Технические характеристики
2 Описание
3 Неисправности
4 Тюнинг

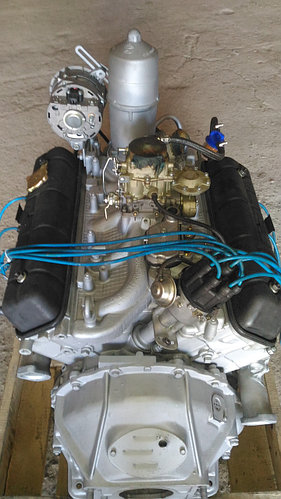

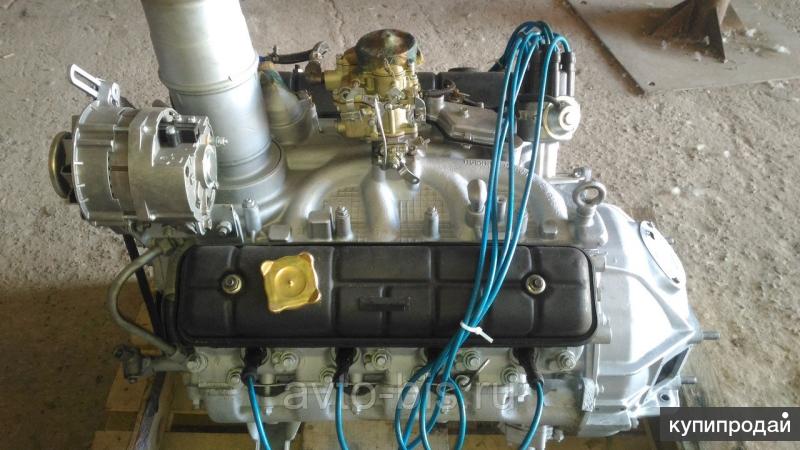

Одним из самых популярных двигателей для грузовых автомобилей в Советском Союзе считается ЗМЗ 53. В производстве данный мотор находился более 30 лет и перестал выпускаться в 1993 году.

Данный двигатель в основном использовался для автомобиля ГАЗ 53, на который также устанавливали моторы Горьковского автомобильного завода. В дальнейшем грузовые автомобили данного производителя использовали исключительно двигатели Заволжского моторного завода.

Технические характеристики

Двигатель Заволжского моторного завода 53 имеет следующие характеристики:

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТР	ЗНАЧЕНИЕ
Объем двигателя	4.25 л
Максимальная мощность мотора	115 л. с
Диаметр поршня	92 мм
Размеры поршневого пальца	25 мм
Ход поршня	80 мм
Степень сжатия	6,7 атм

Данный мотор устанавливается на следующие грузовые автомобили: ГАЗ 3307, 3308, ГАЗ 53 и пассажирский автобус ПАЗ 3205.
Активная эксплуатация двигателя 53 модели началась еще в 1966 году на основных грузовых автомобилях того времени ГАЗ 52 и ГАЗ 53А.
Его главным отличием от предыдущих моделей моторов от ЗМЗ является верхнее расположение клапанов и обновленная модель карбюратора К 126Б, который спустя некоторое время заменили на К 135.
Если сравнивать данную модель с ЗМЗ 41, то можно заметить снижение главных технических характеристик, но в то же время движок отличается пониженным потреблением топлива.

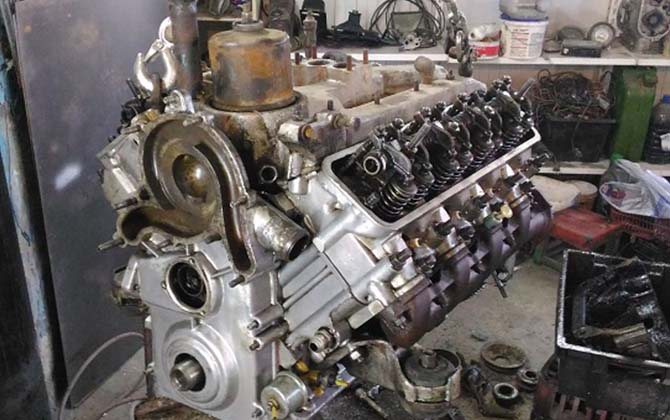

Описание

Также модель ЗМЗ 53 отличается уменьшением объема цилиндров и хода поршня. Это говорит о конструкционной разности двигателя 53 от ЗМЗ 41. Поэтому мнение, что детали с предшественника вышеупомянутого двигателя взаимозаменяемы, ошибочно.

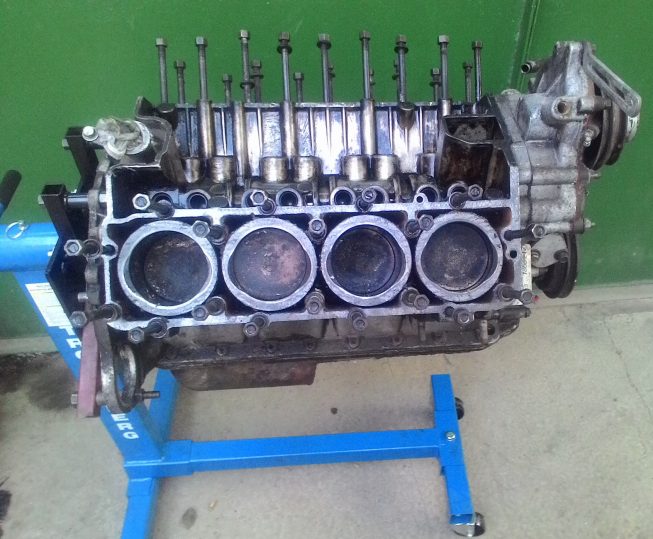

Если говорить о разнице в блоках цилиндра, то она заключается в различных диаметрах посадочного места под гильзы, что препятствует непосредственной их замене. Но в то же время никто не мешает поменять один мотор на второй, в таком случае проблем с совместимостью мотора и машины не возникнет.

Одним из лучших достоинств данного двигателя считается запас прочности и простота в эксплуатации, техническом обслуживании и ремонте. В основном хорошее состояние двигателя зависит от использования подходящей марки топлива. Если эксплуатировать рекомендуемый тип бензина, то затраты на ремонт значительно снизятся.

Также при своевременной замене смазывающей жидкости, владелец машины может не беспокоиться о частом образовании нагара на стенках цилиндра и поршнях, которые со временем приводят к более серьезным неисправностям. Также во время ТО необходимо проверять наличие образования нагара, а при его обнаружении следует качественно очистить элементы мотора. Это поможет увеличить эксплуатационный срок двигателя.

Еще один нюанс, соблюдение которого поможет справиться с неисправностями – это своевременное подтягивание головки блока цилиндра. Особенно актуален данный совет для новых машин, так как при первых трех техосмотрах необходимость подтягивать головку цилиндра бывает достаточно высока, но со временем данную процедуру можно проводить один раз за 2 ТО.

Модификации

На протяжении более чем 30 лет производства мотора 53-й модели, Заволжский завод проектировал и создавал множество различных модификаций как для машин ГАЗ, так и автобусов ПАЗ. В основном они улучшали какой-либо из параметров автомобиля, а также увеличивали список техники, на которую можно было установить данный двигатель.

Некоторые более современные модификации вышеупомянутого мотора выпускаются Заволжским моторным заводом и на сегодняшний день. В основном они эксплуатируются на автомобильной технике типа ГАЗ и автобусах Павловского автобусного завода.

К основным отличиям модификаций мотора 53 модели серии ЗМЗ стоит отнести общую V-образную схему двигателя, состоящую из 8 цилиндров и поршневого хода.

Основные отличия между модифицированными моторами данного производителя:

ЗМЗ 66 06 – один из самых первых и массовых моторов, устанавливаемых на ГАЗ 53. Главные отличия – это диаметр хода поршня 92х80 мм. Максимальный объем двигателя – 4,25 л, развиваемая мощность – 120 л. с. Степень сжатия в данном движке достигает значения 7,6;
Следующее логическое развитие двигателя данной серии – ЗМЗ 511. Ход поршня в диаметре ничем не отличается от предыдущей модификации. Объем топлива в моторе тоже не изменился и равен 4,25 л. Немного улучшились показатели мощности – 125 л. с. Степень сжатия осталась неизменной;
ЗМЗ 523 – еще одна модификация, диаметр поршня 92х88 мм. Объем двигателя увеличился – 4,68 л. Мощность двигателя увеличилась до 130 л. с. Степень сжатия не изменилась.

Обслуживание

Для увеличения срока эксплуатации ЗМЗ 53 необходимо следить за соблюдением температурного режима. Для этого нужно как можно чаще проверять поршневые кольца и при их износе проводить замену.

В основном такая потребность появляется при возникновении нехарактерных для мотора звуков, которые являются сигналом о срочном проведении технического обслуживания.

Кроме этого, замена поршневого кольца позволяет значительно сэкономить растраты на замену масла.

Регулярный уход и замена непригодной детали может снизить потребление смазывающей жидкости на 400 грамм при пробеге автомобиля в 100 км.

Также нужно следить за давлением подшипников коленчатого вала. В данном моторе основной причиной уменьшения давления масла является поломка именно этой детали.

Также часто мотор ЗМЗ 53 нуждается в проведении замены вкладышей. Стоит помнить при их обслуживании, что во время демонтажа данной детали нужно очистить полость шатунных шеек коленвала. Благодаря этому новый установленный вкладыш прослужит значительно дольше.

Для того чтобы дать точную оценку техническому состоянию вашего автомобиля, необходимо обратить свое внимание на следующие показатели:

Одним из самых главных показателей исправной работы двигателя автомобиля считают расход масла. Для того чтобы определить количество используемой смазывающей жидкости, нужно замерять ее расход на 100 и 1000 км пробега.
Проверка работы машины на холостом ходу. Такая мера поможет значительно снизить вероятность поломки во время движения. В основном проверяется давление масла при работе коленчатого вала на холостом ходу.
Еще один параметр, важный для работы мотора – это компрессия в цилиндрах ДВС. Давление в данных резервуарах должно быть в пределах нормы, про что можно судить, проведя технический осмотр автомобиля.

Неисправности

Причина неисправности	Способ устранения
1. Увеличение давления в резервуаре для масла
Забился редукционный клапан из-за чрезмерного засорения или физического износа, следствием чего стал клин устройства. Такая неисправность приводит к поломке перепускного отверстия и увеличению давления.	Для того чтобы избежать серьезных поломок, необходимо промыть детали и гнездо крышки масляного насоса. Для этого нужно аккуратно демонтировать пробку, снять пружину и плунжер.
2. Значительное снижение давления масла при холостой работе исправного мотора ЗМЗ 53
Проблемы с плунжером редукционного клапана. Возникновение проблемы в работе устройства при открывании плунжера в следствии засорения и заедания.	Провести промывку деталей редукционного клапана и плунжера.
3. Значительное снижение давления масла при любой частоте работы исправного мотора ЗМЗ 53
Неисправная работа распределительного вала или возникновение признаков неисправности в работе подшипников.	Провести полную замену втулки подшипников распределительного вала. При неисправности коленчатого вала необходимо поменять вкладыш подшипника на новый.
Сильно нагревается мотор, масло имеет чрезмерно разжиженный вид.	Провести технический осмотр мотора, попробовать охладить двигатель доступным для автомобилиста методом.
Частично или полностью сломана пружина редукционного клапана.	Проведение осмотра поврежденной детали, демонтаж пружины и замена на новую.

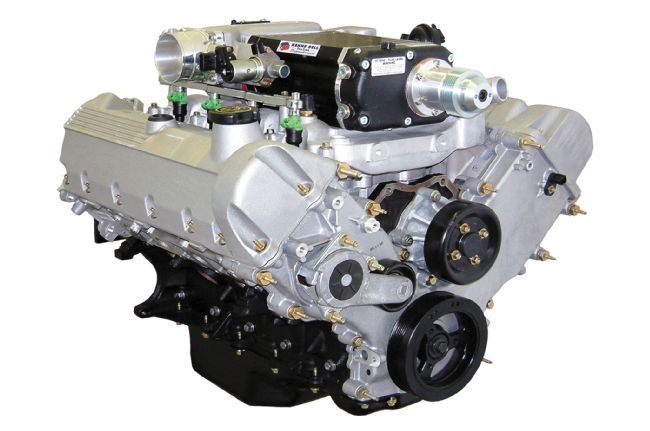

Тюнинг

Для того, чтобы улучшить работу двигателя ЗМЗ 53, можно обратить внимание на следующие варианты самостоятельной модернизации мотора:

Подгон двигателя для эксплуатации современных ГБЦ, что значительно улучшит характеристики мощности движка.
Смена системы впрыска топлива. Для более стабильной и экономичной работы мотора устанавливается инжекторная система впрыскивания бензина.
Улучшение эксплуатационных характеристик мотора за счет установки турбины. Такая модернизация требует монтажа всей системы управления турбинами.

Благодаря вышеуказанному тюнингу, достаточно старый двигатель может получить большие показатели мощности за счет небольших капиталовложений.

Автор статьи:

Николаев Сергей

Автомеханик

Читать автора

Оценка статьи:

↑ -3 ↓

Поделиться с друзьями:

Товаров для перекрестного номера 13 53 2 247 156

Товаров для перекрестного номера 13 53 2 247 156 | К АВТОМАГАЗИН

1 … all manufacturersALFA ROMEOAUDIBMWCITROËNDAFFIATFORDHONDAHYUNDAIIVECOKIAMANMAZDAMERCEDES-BENZMITSUBISHINISSANOPELPEUGEOTRENAULTROVERSCANIASEATSKODASMARTTOYOTAVOLVOVWABARTHACACURAAEBIAECAEOLUSAGCOAGRALEAIXAMALCATELALEXANDER DENNISALFA ROMEOALLGAIERALPHEONALPINAALPINEAMCAM GENERALAMWANADOLANCHIANDORIAANFINIAPRILIAARMATRACAROARTEGAASHOK LEYLANDASIA MOTORSASKAMASTON MARTINASTRAAUDIAUDI (FAW)AUDI (SAIC)AUSTINAUSTIN-HEALEYAUTOBIANCHIAUTO UNIONAUTOZAMAUVERLANDAVANTIAVIAAVIA (MISA)AYATSBAHMANBAICBAIC HUANSUBAIC-ORVBAIC WEIWANGBAIYUNBAJAJ TEMPOBAOJUN (SGMW)BAOLONGBARKASBARREIROSBASAKBAUTZBAWBCSBEDFORDBEIJINGBELARUSBENDEBENELLIBENTLEYBERKHOFBERLIETBERTONEBESTURN (FAW)BETABHARATBENZBIMOTABITTERBIZZARRINIBMCBM TRACTORSBMWBMW (BRILLIANCE)BOGDANBOLWELLBONDBORGWARDBOVABRABUSBRANSONBREDAMENARINIBUSBREMACHBRILLIANCEBRISTOLBUCHERBUELLBUESSINGBUGATTIBUICKBUICK (SGM) BYDCADILLACCADILLAC (SGM)CAGIVACALLAWAYC. A.MCARBODIESCARLARKYCARRAROCASE IHCATERHAMCATERPILLARCHAMONIXCHANACHANGANCHANGFENGCHANGHECHECKER CHENGLONGCHERYCHEVROLETCHEVROLET (SGM)CHEVROLET (SGMW)CHRYSLERCHRYSLER (BBDC)CHRYSLER (SOUEAST)CHTC AUTOCIIMOCITROËNCITROËN (DF-PSA)CLAASCMCCOMMERCOWINCUMMINSCUPRADACIADADIDAEDONGDAELIMDAEWOODAFDAIHATSUDAIHATSU (FAW)DAIMLERDALLASDATSUNDAYUNDE LOREANDENNISDERBIDERWAYSDESOTODE TOMASODEUTZ-FAHRDFSKDODGEDODGE (SOUEAST)DONGFENGDONGFENG (DFAC)DONGFENG FENGDUDONGFENG XIAOKANGDONGNAN (SOUEAST)DONKERVOORTDORCENDRDRÖGMÖLLERDSDS (CAPSA)DUCATIEAGLEEBROECMEFFAEFFEDIEICHEREL DETALLEEMGRANDENASAENGLONENRANGERERFEUNOSEVERUSFACFAHRFAPFARGOFAUNFAWFAW (HONGTA)FAW (JILIN)FAW (TIANJIN)FENDTFENGONFENGSHENFENGXINGFERRARIFERRARI AGRIFIATFIATAGRIFIAT (GAC)FIAT (NANJING)FISKERFODAYFODEN TRUCKSFORCEFORDFORD AFRICAFORD ASIA & OCEANIAFORD AUSTRALIAFORD (CHANGAN)FORD (JMC)FORD OTOSANFORD USAFORLANDFORTAFORTHINGFOTONFREIGHTLINERFSOFUQIFUSO (MITSUBISHI)GACGARDNERGASGASGAZGEELYGENESISGEOGILERAGINAFGINETTAGLASGLEAGLEGMCGMEGOLDEN DRAGONGOLDONIGONOWGONOW (GAC)GOVECSGREAT WALLGROZGRUAUGUELDNERGÜLERYÜZGURGELHAFEIHAIMA (FAW )HAIMA (ZHENGZHOU)HANOMAG HENSCHELHANTENGHARLEY-DAVIDSONHATTATHAVALHAWTAIHEIBAOHENGTONGHENSCHELHERCULESHEULIEZHICOMHIGERHILLMANHINDUSTANHINOHMRacingHOBBYCARHOLDENHONDAHONDA (DONGFENG)HONDA (GAC)HONGQIHOREXHSVHUALIHUANGHAIHUASONGHUAYANGHUIZHONGHUMMERHUSABERGHUSQVARNAHYOSUNGHYUNDAIHYUNDAI (BEIJING)HYUNDAI (HUATAI)ICMLIKARUSIMEINBUSINDIGOINFINITIINFINITI (DFAC)INNOCENTIINOKOMINTERNATIONALINTERNATIONAL HARV. IRAN KHODROIRISBUSIRIZARIRMSCHERISDERAISORIVOLTAISUZUISUZU (JIANGXI)ISUZU (QINGLING)IVECOIZHJACJAGUARJAGUAR (CHERY)JAWAJCBJDMCJEEPJEEP (BJC)JEEP ( GAC FCA)JENSENJETTAJIANGNANJIEFANGJIEFANG (FAW)JINBEIJINCHENGJMCJOHN DEEREJONWAYJOYFUN AUTOJOYLONGKAMAKAMAZKAROSAKARRYKARSANKÄSSBOHRERKAVZKAWASAKIKAWEI AUTOKEEWAYKHDKIAKIA (DYK)KING LONGKINGSTARKIOTIKOENIGSEGGKRAMERKREIDLERKTMKUBOTAKYMCOLADALAMBORGHINILANCIALANDINILAND ROVERLAND ROVER (CHERY)LANDWIND (JMC)LAVERDA MOTORCYCLESLAZLDVLEOPAARDLEVCLEXUSLEYLANDLEYLAND DAFLEYLAND-INNOCENTILIAZLIFANLIGIERLINCOLNLINCOLN (CHANGAN)LOBINILORINSERLOTUSLOTUS (YOUNGMAN)LTILUAZLUXGENLYNK & COMACKMAGIRUS-DEUTZMAHINDRAMAHINDRA RENAULTMALAGUTIMANMAPLE (SMA)MARBUSMARCOSMARTIN MOTORSMARUTIMARUTI SUZUKIMASERATIMASSEY FERGUSONMATRAMAXUSMAYBACHMAZMAZDAMAZDA (CHANGAN)MAZDA (FAW)MAZ-MANMBKMCCORMICKMCWMEGAMERCEDES-BENZMERCEDES-BENZ (BBDC)MERCEDES-BENZ (FJDA)MERCURYMETROCABMGMG (NANJING)MG (SAIC)MICROCARMIDDLEBRIDGEMINELLIMINIMITSUBISHIMITSUBISHI (BBDC )MITSUBISHI (BJC)MITSUBISHI (GAC)MITSUBISHI (SOUEAST)MITSUOKAMORGANMORRISMOSKVICHMOTO GUZZIMPM MOTORSMULTICARMV AGUSTAMWMMZNAC IVECO (NAVECO)NAVISTARNAZANDYNEOPLANNEW BAOJUNNEW HOLLANDNISSANNISSAN (DFAC)NISSAN (ZHENGZHOU)NOBLENSUOLDSMOBILEOLTCITOMOPELOPTAREOSCAOTOKARPADANEPAGANIPANOZPANTHERPASQUALIPEGASOPERODUAPEUGEOTPEUGEOT (DF-PSA)PFANZELTPGOPGO MOTORCYCLESPIAGGIOPININFARINAPLAXTONPLYMOUTHPOLARISPOLARSUNPOLESTARPONTIACPORSCHEPREMIERPROTONPUCHPUMAPYEONGHWA (PMC)QOROSRAMRANGERRAVONRAYTON FISSORERELIANTRELYRENAULTRENAULT (DFAC)RENAULT TRUCKSREXRIICHRILEYROEWE ( SAIC)ROLLS-ROYCEROMANITALROVERROYAL ENFIELDRUF SAABSACHSSAFRARSAIPASAMESAMSUNGSANSANTANASAOSATURNSAURERSAVIEMSCANIASCIONSEATSEAZSETRASHAANXISHERCOSHIBAURASHUANGHUANSIMCASINOTRUK (CNHTC)SISUSKODASKODA (SVW)SMARTSOLARISSOLOSOUEASTSOYATSPECTRESPERANZASPYKERSRTSSANGYONGSTANDARD AUTOMOBILESTANGUELLINISTERLINGSTEYRSUBARUSUZUKISUZUKI (CHANGAN)SUZUKI (CHANGHE)SYMTACTAGAZTALBOTTAMTATATATRATAZZARITD CarsTEMSATERBERG-BENSCHOPTESLATHAIRUNGTIANMATIANQI MEIYATOFASTONGBAOTONGJIAFUTONGTIANTOYOTATOYOTA (FAW)TOYOTA (GAC)TRABANTTRIUMPHTROLIGA BUSTROLLERTVRUAZUD TRUCKSUFOUMMUNIC-SIMCAURALUZ-DAEWOOVALTRAVAN HOOLVAUXHALLVDLVEB FZ. -WERKEVENIRAUTOVENUCIAVESPAVICTORYVISEONVMVOLVOVOLVO ASIAVOLVO BMVOLVO (CHANGAN)VPGVUHLVWVW (FAW) VW (SVW)WANFENGWARTBURGWESTERN STARWESTFIELDWIESMANNWOLSELEYWULINGWULING (SGMW)XINKAIYAGMURYAMAHAYCACOYEMAYUEJINYUGOYULONZAMYADZAROOQZASTAVAZAZZENOS CARSZETORZHONGHUA (BRILLIANCE)ZHONGXING (ZX AUTO)ZINOROZOTYEZUENDAPP Загрузка…

2 Загрузка…

/ Или

1 …all manufacturersALFA ROMEOAUDIBMWCITROËNDAFFIATFORDHONDAHYUNDAIIVECOKIAMANMAZDAMERCEDES-BENZMITSUBISHINISSANOPELPEUGEOTRENAULTROVERSCANIASEATSKODASMARTTOYOTAVOLVOVWABARTHACACURAADEAEBIAECAEOLUSAGCO SISU POWERAGRALEAIXAMALCATELALFA ROMEOALLGAIERALPHEONALPINAALPINEAMCAM GENERALAMWANADOLANCHIANDORIAANFINIAPRILIAAROARTEGAASHOK LEYLANDASIA MOTORSASKAMASTON MARTINAUDIAUDI (FAW)AUDI (SAIC)AUSTINAUSTIN-HEALEYAUTOBIANCHIAUTO UNIONAUTOZAMAUVERLANDAVANTIAVIAAVIA (MISA)BAHMANBAICBAIC HUANSUBAIC-ORVBAIC WEIWANGBAIYUNBAJAJ TEMPOBAOJUN (SGMW)BAOLONGBARKASBARREIROSBAWBEDFORDBEIJINGBELARUSBENDEBENELLIBENTLEYBERLIETBERTONEBESTURN (FAW)BETABHARATBENZBIMOTABITTERBIZZARRINIBMWBMW (BRILLIANCE)BOGDANBOLWELLBONDBORGWARDBRABUSBRANSONBREMACHBRILLIANCEBRISTOLBUELLBUESSINGBUGATTIBUICKBUICK (SGM) BYDCADILLACCADILLAC (SGM)CAGIVACALLAWAYC. A.MCARBODIESCARLARKYCATERHAMCATERPILLARCHAMONIXCHANACHANGANCHANGFENGCHANGHECHECKERCHENGLONGCHERYCHEVROLETCHEVROLET (SGM)CHEVROLET (SGMW)CHRYSLERCHRYSLER (BBDC)CHRYSLER (SOUEAST) CHTC AUTOCIIMOCITROËNCITROËN (DF-PSA)CMCCOMMERCOWINCUMMINSCUPRADACIADADIDAEDONGDAELIMDAEWOODAFDAIHATSUDAIHATSU (FAW)DAIMLERDALLASDATSUNDAYUNDCECDE LOREANDENNISDERBIDERWAYSDESOTODE TOMASODETROIT DIESELDEUTZDFSKDODGEDODGE (SOUEAST)DONGFENGDONGFENG (DFAC)DONGFENG FENGDUDONGFENG XIAOKANGDONGNAN (SOUEAST)DONKERVOORTDOOSANDORCENDRDSDS (CAPSA)DUCATIEAGLEEBROECMEFFAEFFEDIEICHEREL DETALLEEMACEMGRANDENASAENGLONENRANGERERFEUNOSEVERUSFACFAHRFARGOFAUNFAWFAW (HONGTA)FAW (JILIN)FAW (TIANJIN)FENGONFENGSHENFENGXINGFERRARIFIATFIATAGRIFIAT (GAC)FIAT (NANJING)FISKERFISSOREFODAYFORCEFORDFORD AFRICAFORD ASIA & OCEANIAFORD AUSTRALIAFORD (CHANGAN)FORD (JMC)FORD OTOSANFORD USAFORLANDFORTAFORTHINGFOTONFOTON CUMMINSFPTFREIGHTLINERFSOFUQIFUSO (MITSUBISHI)GACGARDNERGASGASGAZGEELYGENESISGEOGILERAGINETTAGLASGLEAGLEGMCGMEGOLDEN DRAGONGONOWGONOW (GAC)GOVECSGREAT WALLGROZGUELDNERGURGELHAFEIHAIMA (FAW)HAIMA (ZHENGZHOU)HANOMAG HENSCHELHANTENGHARLEY-DAVIDSONHAVALHAWTAIHEIBAOHENGTONGHENSCHELHERCULESHEULIEZHIGERHILLMANHINDU STANHINOHINO (SHANGHAI)HMRacingHOLDENHONDAHONDA (DONGFENG)HONDA (GAC)HONGQIHOREXHSVHUACHAIHUALIHUANGHAIHUASONGHUAYANGHUIZHONGHUMMERHUSABERGHYOSUNGHYUNDAIHYUNDAI (BEIJING)HYUNDAI (HUATAI)ICMLIKARUSIMEINBUSINDIGOINFINITIINFINITI (DFAC)INNOCENTIINOKOMINTERNATIONALINTERNATIONAL HARV. IRAN KHODROIRMSCHERISDERAISORIVOLTAISUZUISUZU (JIANGXI)ISUZU (QINGLING)IVECOIZHJACJAGUARJAGUAR (CHERY)JAWAJCBJDMCJEEPJEEP (BJC)JEEP (GAC FCA)JEEP VIASAJENBACHERJENSENJETTAJIANGNANJIEFANGJIEFANG (FAW)JINBEIJINCHENGJMCJOHN DEEREJONWAYJOYFUN AUTOJOYLONGKAMAKAMAZKAROSAKARRYKARSANKÄSSBOHRERKAVZKAWASAKIKAWEI AUTOKEEWAYKHDKIAKIA (DYK)KING LONGKINGSTARKIOTIKOENIGSEGGKRAMERKREIDLERKTMKUBOTAKYMCOLADALAMBORGHINILANCIALAND ROVERLAND ROVER (CHERY)LANDWIND (JMC)LAVERDA MOTORCYCLESLAZLDVLEOPAARDLEVCLEXUSLEYLANDLEYLAND DAFLEYLAND-INNOCENTILIAZLIEBHERRLIFANLIGIERLINCOLNLINCOLN (CHANGAN)LOBINILOMBARDINILORINSERLOTUSLOTUS (YOUNGMAN)LOVOLLTILUAZLUXGENLYNK & COMACKMAGIRUS-DEUTZMAHINDRAMAHINDRA RENAULTMALAGUTIMANMAPLE (SMA)MARCOSMAR TIN MOTORSMARUTIMARUTI SUZUKIMASERATIMASSEY FERGUSONMATRAMAXUSMAXXFORCEMAYBACHMAZDAMAZDA (CHANGAN)MAZDA (FAW)MAZ-MANMBKMEGAMERCEDES-BENZMERCEDES-BENZ (BBDC)MERCEDES-BENZ (FJDA)MERCURYMERCURY MARINEMETROCABMGMG (NANJING)MG (SAIC)MICROCARMIDDLEBRIDGEMINELLIMINIMITSUBISHIMITSUBISHI (BBDC)MITSUBISHI (BJC)MITSUBISHI (GAC)MITSUBISHI ( SOUEAST)MITSUOKAMORGANMORRISMOSKVICHMOTO GUZZIMPM MOTORSMTUMULTICARMV AGUSTAMWMMWM INTERNATIONALMZNAC IVECO (NAVECO)NAVISTARNAZANDYNEOPLANNEW BAOJUNNEW HOLLANDNISSANNISSAN (DFAC)NISSAN (ZHENGZHOU)NOBLENSUOLDSMOBILEOLTCITOMOPELOTOKARPAGANIPANOZPANTHERPEGASOPERKINSPERODUAPEUGEOTPEUGEOT (DF-PSA)PFANZELTPGOPGO MOTORCYCLESPIAGGIOPININFARINAPLYMOUTHPOLARISPOLARSUNPOLESTARPONTIACPORSCHEPREMIERPROTONPUCHPUMAPYEONGHWA (PMC)QOROSRAMRANGERRAVONRAYTON FISSORERELIANTRELYRENAULTRENAULT (DFAC)RENAULT TRUCKSREXRIICHRILEYROEWE (SAIC)ROLLS-ROYCEROMANITALROVERROYAL ENFIELDRUFSAABSACHSSAFRARSAIPASAMESAMSUNGSANSANTANASAOSATURNSAURERSAVIEMSCANIASCIONSEATSEAZSFHSHAANXISHERCOSHIBAURASH UANGHUANSIMCASINOTRUK (CNHTC)SISUSKODASKODA (SVW)SMARTSOLOSOUEASTSOYATSPECTRESPERANZASPYKERSRTSSANGYONGSTANGUELLINISTERLINGSTEYRSUBARUSUZUKISUZUKI (CHANGAN)SUZUKI (CHANGHE)TACTAGAZTALBOTTAMTATATATRATAZZARITD CarsTEMSATESLATHAIRUNGTIANMATIANQI MEIYATOFASTONGBAOTONGJIAFUTONGTIANTOYOTATOYOTA (FAW)TOYOTA (GAC)TRABANTTRIUMPHTROLLERTVRUAZUD TRUCKSUFOUMMUNIC-SIMCAURALUZ-DAEWOOVALTRAVAN HOOLVAUXHALLVDLVEB FZ. -WERKEVENIRAUTOVENUCIAVESPAVICTORYVMVOLVOVOLVO ASIAVOLVO BMVOLVO (CHANGAN)VOLVO PENTAVPGVUHLVWVW (FAW)VW (SVW )WANFENGWARTBURGWAUKESHAWEICHAIWESTFIELDWIESMANNWOLSELEYWULINGWULING (SGMW)XINCHEN ENGINEXINKAYAMAHAYAMZYCACOYEMAYUEJINYUE LOONGYUGOYULONZAMYADZAROOQZASTAVAZAZZENOS CARSZETORZHONGHUA (BRILLIANCE)ZHONGXING (ZX AUTO)ZINOROZYU Загрузка…

Посмотреть поиск Скрыть поиск
