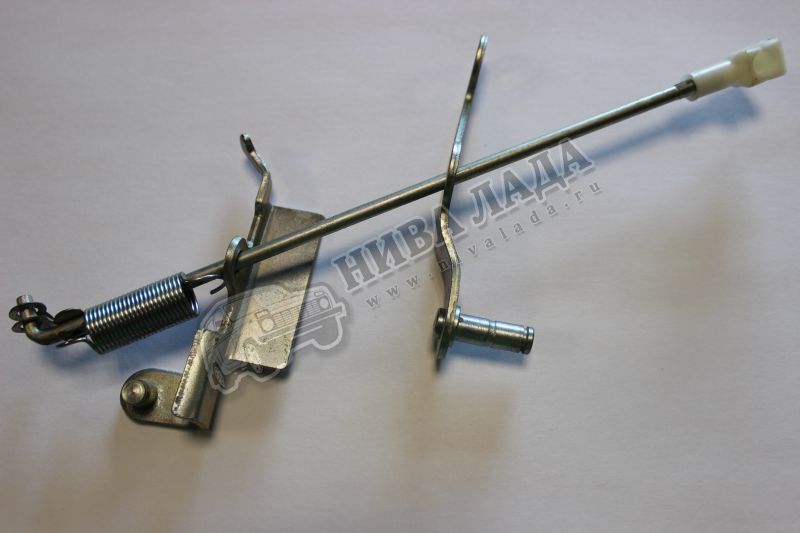

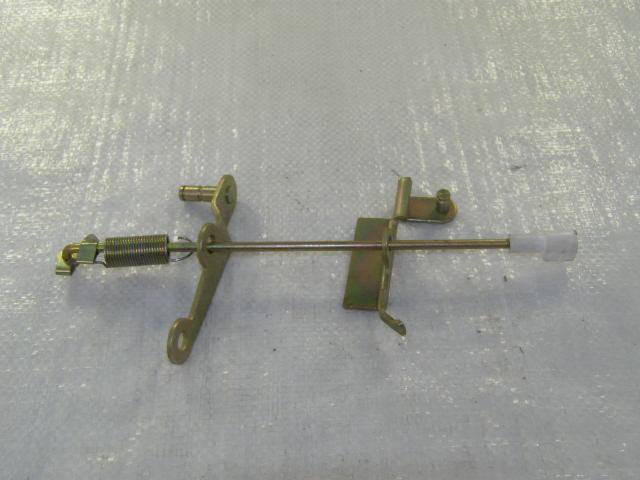

Тяга газа (карбюратора) ВАЗ-2101 с кронштейном в сборе

Характеристики

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

  1. Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
  2. Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
  3. Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

  1. Курьерская доставка работает с 9. 00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
  2. Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
  3. Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
  4. Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Доработка телескопической тяги Озон 2105, 2107

Телескопическая тяга на карбюраторах 2105, 2107 Озон входи в состав системы пуска. Она соединяет рычаг на оси воздушной заслонки карбюратора и трехплечий рычаг, соединенный с рычагами на оси дроссельной заслонки. Водитель перед пуском двигателя вытягивает рукоятку привода воздушной заслонки («подсос») и взводит пусковое устройство (воздушная заслонка полностью закрывается, дроссельная заслонка первой камеры приоткрывается на пусковой зазор).

После пуска двигателя полностью закрытая воздушная заслонка должна автоматически приоткрыться на пусковой зазор, чтобы дать лишнему воздуху немного разбавить слишком переобогащенную топливную смесь. Приоткрытие происходит за счет срабатывания диафрагменного механизма приоткрывателя и сжатия телескопической тяги. В результате ее сжатия дроссельная заслонка остается приоткрытой. Обратным сжатием телескопической тяги воздушная заслонка прикрывается.

Основной и наиболее распространенной неисправностью штатной телескопической тяги является ухудшение подвижности ее элементов. Это происходит по целому ряду причин: загрязнена, заклинила, деформирована, изношена и пр. Следствием такой неисправности является невозможность нормального запуска холодного двигателя автомобиля. Двигатель будет запускаться только с нескольких попыток. Заклинившая телескопическая тяга не будет давать приоткрываться на необходимый угол воздушной заслонке после первых вспышек в цилиндрах. Топливная смесь останется слишком богатой, плохо воспламеняемой и будет заливать свечи.

Исходя из этого, некоторые автовладельцы дорабатывают телескопическую тягу своего карбюратора, несколько изменяя ее конструкцию с целью предотвращения возможного загрязнения.

Варианты доработки телескопической тяги

1. Замена штатной телескопической тяги карбюратора 2105, 2107 Озон на аналогичную открытую телескопическую тягу.

Она не имеет металлического стакана. Пружина открыта. Загрязняться особо не чему.

2. Удаление металлического телескопического стакана со штатной телескопической тяги пускового устройства карбюратора Озон.

Снимаем телескопическую тягу с карбюратора, зажимаем в тисках и аккуратно напильником или болгаркой стачиваем стакан так чтобы остался упор для пружины. Пружина становится открытой, проблемы с заеданием и загрязнением исчезают.

Телескопическая тяга пускового устройства карбюраторов 2105, 2107 Озон с открытой пружинойТелескопическая тяга карбюратора Озон штатная, закрытая
Примечания и дополнения

— Если нет желания дорабатывать телескопическую тягу, можно просто привести ее в работоспособное состояние. Для этого следует снять ее с карбюратора, промыть в бензине (если нужно даже замочить в нем на некоторое время), продуть сжатым воздухом. Подвижность элементов телескопической тяги восстановится, и двигатель будет нормально пускаться. Единственное условие тягу смазывать ничем нельзя. Смазка и налипшая на нее грязь очень скоро опять выведут тягу из строя.

— Деформированную или изношенную телескопическую тягу лучше всего заменить новой.

— Для обеспечения стабильного пуска холодного двигателя автомобиля помимо доработки телескопической тяги так же стоит провести регулировку пускового устройства карбюратора.

Еще статьи по карбюратору Озон

— ЭПХХ карбюраторов 2105, 2107 Озон

— Крепление карбюраторов  Озон, доработка

— Доработка ускорительного насоса карбюраторов Озон

— Уменьшение расхода топлива с карбюратором Озон

— Доработка пневмопривода дроссельной заслонки второй камеры карбюратора Озон

— Не работает пусковое устройство карбюратора Озон 2105, 2107

Ремкомплект тяги карбюратора ВАЗ 2101-07

Карбюратор ВАЗ 21073 ДААЗ

Код: 19178Гост: 21073-1107010-00Наименование товара: Карбюратор ВАЗ 21073 ДААЗПроизводитель: ДААЗ Подробнее

Поршень 79,0 2101-07,2121 класс Е (ОАО «АВТОВАЗ») в фирм.
упак.

Код: 50015620Гост: 02101-01-1004015-014Наименование товара: Поршень 79,0 2101-07,2121 класс Е (ОАО "АВТОВАЗ") в фирм. упак.Производитель: АВТОВАЗ ОАО г.Тольятти Подробнее

Карбюратор ВАЗ 2105-07 ДААЗ

Код: 17308Гост: 2107-1107010-00Наименование товара: Карбюратор ВАЗ 2105-07 ДААЗПроизводитель: ДААЗ Подробнее

Держатель сальника к/вала 2101 зад (ОАО»АВТОВАЗ»)

Код: 50009780Гост: 02101-00-1005153-000Наименование товара: Держатель сальника к/вала 2101 зад (ОАО"АВТОВАЗ")Производитель: АВТОВАЗ ОАО г.Тольятти Подробнее

Шкив к/вала ВАЗ 2170 ДААЗ (привод ГРМ)

Код: 35395Гост: 21126-1005030Наименование товара: Шкив к/вала ВАЗ 2170 ДААЗ (привод ГРМ)Производитель: ДААЗ Подробнее

Звездочка ГРМ 2123 распредвала (ОАО «АВТОВАЗ»)

Код: 50013124Гост: 02123-0.-1006020-000Наименование товара: Звездочка ГРМ 2123 распредвала (ОАО "АВТОВАЗ")Производитель: АВТОВАЗ ОАО г.Тольятти Подробнее

Головка блока цилиндров 11194 гол, дв.
1,4 16 кл.(ОАО»АВТОВАЗ»)

Код: 50016140Гост: 01119-04-1003011-000Наименование товара: Головка блока цилиндров 11194 гол, дв.1,4 16 кл.(ОАО"АВТОВАЗ")Производитель: АВТОВАЗ ОАО г.Тольятти Подробнее

Поршень 76,8 2101-07 ремонт №2 (к-т 4шт) (ОАО «АВТОВАЗ») в фирм. упак.

Код: 50028909Гост: 02101-00-1004015-095Наименование товара: Поршень 76,8 2101-07 ремонт №2 (к-т 4шт) (ОАО "АВТОВАЗ") в фирм. упак.Производитель: АВТОВАЗ ОАО г.Тольятти Подробнее

Поршень 76,8 ВАЗ 2101 (к-т 4 шт) СТК

Код: 18194Гост: 2101-1004014Наименование товара: Поршень 76,8 ВАЗ 2101 (к-т 4 шт) СТКПроизводитель: СТК Подробнее

Палец поршневой ВАЗ 2108-2115 зеленый АВТОВАЗ

Код: 15602Гост: 2110-1004020-01Наименование товара: Палец поршневой ВАЗ 2108-2115 зеленый АВТОВАЗПроизводитель: АВТОВАЗ Подробнее

Выбор карбюратора для "классики" ВАЗ. Установка карбюратора «Солекс» на классику как получить максимальную выгоду

На отдельные модели устанавливались карбюраторы ВАЗ-2107 различных модификаций, а именно:

    Устройства серии 2107-1107010-20 комплектовали двигатели последних версий на ВАЗ- 2103 и, которые оснащены вакуум-корректором;

    модификаций изделий 2107-1107010 устанавливались на силовые агрегаты 2103 (2106) автомобили ВАЗ-2107 и ВАЗ-2105; Карбюраторы серии

    2107-1107010-10 применялись на моторах 2106 и 2103, оборудованных распределителем зажигания без вакуумных корректоров.

Карбюратор двухкамерной модификации 2107-1107010 выполнен по типу эмульсионного устройства с падающим потоком. Он оснащен уравновешиваемой поплавковой камерой, устройством обработки, двумя основными дозирующими системами, механизмом совместимого механизма всасывания газа, специальной форсункой подачи на регулятор вакуума, автономной системой ХХ (холостой ход) и другими необходимыми элементами. Управление положением, а именно обнаружение ДЗ () камеры, реализовано через педаль привода, установленную в салоне.ДЗ второй камеры управляется специальным пневмоприводом.

Оснащен пусковым мембранным механизмом для запуска ХХ. Ускорительный насос представляет собой диафрагменное устройство с механическим приводом. Он подает топливо в камеру. Крепление карбюратора осуществляется через четыре трубки-шпильки.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и конфигурации карбюратора ВАЗ-2107, осуществляется на основании целевых параметров, в которые заложены все необходимые данные. Специалисты рекомендуют настраивать 1 раз в 6 месяцев. По сути, эта процедура является плановым обслуживанием данного устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

    чистка и мойка автомобилей на улице;

    контроль состояния механизмов и отдельных элементов;

    промывка (чистка) сетчатого фильтра;

    промывка (очистка) поплавковой камеры;

    промывка (очистка) топливных и воздушных жиклеров.

Подробно описаны все этапы настройки приборов серии 2107-1107010, как чистка или промывка, так и разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому мы рассматриваем только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Для контроля, а при необходимости и настройки заданного уровня бензина в ПК (поплавковой камере) необходимо предварительно подготовить специальный шаблон мишени размером 6,5 х 14 .0 мм из картона.

Сначала аккуратно снимаем крышку карбюратора и ставим вертикально так, чтобы рычаг поплавка не давал ее, а только рвался шар нагруженного клапана. Под поплавок кладем шаблон и контролируем зазор между ним и крышкой крышки. Если шаблона нет, можно измерить штангенциркулем или обычной линейкой. Размер зазора должен быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанному значению, его следует отрегулировать осторожно, выходя за держатель ИК (игольчатый клапан).

Следующим шагом является установка максимального открытия IR, которое определяется потоком поплавка. Для этого осторожно отодвиньте поплавок от корпуса крышки и измерьте расстояние по шаблону или линейке (штангенциркулям). Допустимый диапазон для этого параметра - 13,5-14,5 мм. Если величина зазора вы ходит в заданных пределах, подметаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

При правильной настройке карбюратора положение поплавка будет 8 ± 0.25 мм.

Создание

Для перехода к этапу настройки ПУ (стартера) заранее подготовьте кусок проволоки сечением 0,75 ± 0,05 мм и картонную (пластиковую) выкройку шириной 5,0-5,5 мм. После этого демонтируйте воздушный фильтр и прочистите карбюратор снаружи.

1 - рычаг управления воздушной заслонкой трехметровый; 2 - воздушная заслонка; 3 - пусковое устройство; 4 - штанга; 5 - регулировочный винт; 6 - дроссель первой камеры; 7 - тяга привода дроссельной заслонки

Закрываем полностью, при этом конец тяги, соединяющий рычаг со штоком ПУ, должен находиться на конце паза этой тяги.Затем полностью просто переключаем штангу и с помощью шаблона или штангенциркуля (линейки) контролируем размер зазора между стенкой камеры и краем vz. Он должен быть 5,0 + 0,5 мм.

Теперь установите зазор открытия. Регулировка осуществляется с помощью специального винта, закрываемого заглушкой. Поэтому сначала из прорези откручивается заглушка, а потом исправляется открытие ПТ.

Контрольное открытие ДЗ.

Для выполнения этой операции необходимо сначала снять карбюратор.Затем прокрутите 3-плечевой рычаг против часовой стрелки и с помощью проволоки проверьте зазор, значение которого должно быть в пределах 7,5 ± 0,5 мм. При необходимости осторожно подметите упор или переместите его наконечник в другое отверстие.

Настройка xx

Для правильной настройки XX потребуются газоанализатор и мультиметр. Предварительный прогрев мотора. Обороты в режиме ХХ должны быть в пределах 860 ± 40 об / мин. Сначала настройте угол опережения.

    Мультиметр Переключаемся в режим измерения частоты и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй совмещаем с массой.

    Датчик газоанализатора вставить в выхлопную трубу и включить прибор.

    При необходимости корректируем количество на величину количества до 860 ± 40 об / мин.

    Качество шнека достигается за счет содержания диоксида углерода в диапазоне 0,85 ± 0,35%. Если у вас нет газоанализатора, контролируйте этот параметр для стабильной работы двигателя.

При правильной настройке, если вы нажмете и отпустите педаль газа, мотор должен плавно увеличиваться, а затем уменьшать скорость.

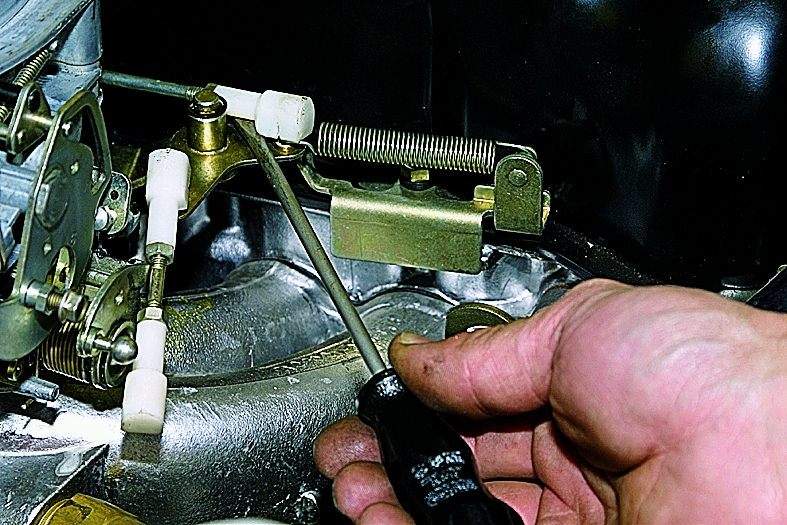

Регулировка привода

После демонтажа воздушного фильтра берем ручку-ручку руками и отводим от себя так, чтобы обзор был вертикальным. Если не получается установить вертикально, приступайте к регулировке.

Ключом на 7 удерживайте втулку и одновременно откручивая винт крепления упора клапана. Под действием пружины ВК должен принять вертикальное положение. Затем затяните винт.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107.Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и / или снижения расхода топлива. И разгон, и эффективность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если хозяин решился на установку карбюратора стороннего производителя, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читайте в этой статье

Staten модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Также были созданы карбюраторы для двигателей разного объема. Некоторые модели карбюраторов от одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

ДААЗ Карбюратор / Вебер

Карбюраторы ДААЗ (агрегат Дмитровский авто) 2101, 2103 и 2106 были произведены по лицензии WEBER. По этой причине модель называется и карбюратор ДААЗ, и карбюратор WEBER, но понимают одно и то же устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей по праву можно отнести большой расход топлива на отметке от 10 до 14 литров на сотню километров. Еще одна потенциальная сложность сегодня - это практически полное отсутствие этих моделей даже в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионной продукцией компании SOLEX. Карбюратор зарекомендовал себя как экономичное и одновременно динамичное решение при установке на двигатели «классики». По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему подачи топлива (реверс). Из-за этого решения излишки бензина возвращаются бензобаку. Возврат позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем. К основным решениям можно отнести систему холостого хода с регулировкой электроклапана, систему автоматического холодного пуска и т. Д.Подобные нововведения встречались и на экспортных версиях автомобиля. В СНГ распространение получил карбюратор Солекс с электроуправляемым клапаном холостого хода.

В работе системы возникли проблемы. В карбюраторе этого типа воздушный и топливный каналы узкие и быстро забиваются. Если карбюратор вовремя не обслужить, значит, выходит из строя система начального хода. Карбюратор Solex в спокойном режиме потребляет от 6 до 10 литров топлива. Что касается динамиков, то он уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы ставятся на классические двигатели ВАЗ без доработки. Остается единственный нюанс при выборе подбора карбюратора относительно рабочего объема вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «Классики» в некоторых случаях прибегают к установке на свои автомобили нештатных моделей карбюраторов.Такая установка потребует определенных переделок и последующих настроек. Речь идет о карбюраторах Solex 21073 и Solex 21083.

Модель SOLEX 21073.

Данная модель рассчитана на мотор объемом 1,7 литра и штатно устанавливается на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других крупных каналов и гибларов. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прибавки в динамике, но расход топлива поднимается до отметки 9-12 литров на сотню.

Модель SOLEX 21083.

Солекс 21083 ставился на ВАЗ 2108-09. Если ставить на «классику» движки, то доработка будет необходима. Системы газораспределения двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделки приведет к тому, что при циркуляции около 4000 скорость подаваемого воздуха может дойти до звука, а мотор на раскрутку не включится. Для установки данной модели карбюратора необходимо произвести настройку диффузоров первичной и вторичной камеры на их расширение.Также нужно установить большие жиклеры. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели у 21073.

Суммировать

Напоследок добавлю, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести высокую стоимость, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность относительно перечисленных выше карбюраторов ДААЗ перечисленных выше моделей, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать рубашки, устранить неисправности.

  • Очистка карбюратора: когда необходимо очистить дозирующее устройство, признаки и симптомы. Доступны методы очистки карбюратора без разборки и снятия с автомобиля.


  • За 30 лет, пока классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, не менял производителя.Поэтому владельцы стараются модернизировать машину самостоятельно - вводить различные узлы от импортных машин или более технологичные модели ваз.

    Например, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные обеспечить приемлемую динамику разгона, равномерный разгон, приемлемый расход топлива. Пока все это уже есть в «Салексе». Именно поэтому большинство автовладельцев стремятся отнести лицензионный французский «Солекс» к классике.

    «Озон» и «Вебер» при определенных дорожных условиях излишне переносятся топливной смесью. Произошло это из-за того, что поплавок с резким входом во вращение или когда крутой макет подъема перемещался в поплавковой камере. В «Саллах» такого минуса нет - они оснащены двухсекционными поплавковыми камерами, витыми поплавками, перемещающимися в других плоскостях. Аппарат «Солекс» более современный и совершенный.

    Что подберет «Солекс»

    Агрегаты производства Димитровградского завода «Солекс» отличаются в основном геометрией займов.Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных форсунок. Также отличает кулачковый профиль.

    Однако без каких-либо неприятных последствий и доработок любой «Солекс» из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Моделей и модификаций этих карбюраторов было выпущено много - ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104,05,07. Все это говорит о том, что на заднеприводные вазоны можно ставить полностью любой агрегат из названной линейки без переделок или почти без них.

    Результат настройки зависит от выбора конкретного «солкса». Но в любом случае двигатель улучшит тягу, автомобиль получит плавный разгон. В целях экономии на «Таврии» стоит выбрать модификацию «Солекс» - это ДААЗ-2181. Если нужна повышенная динамика разгона, то выбирается ДААЗ-21073. Отличается диффузорами большего диаметра. Этот карбюратор создавался для моторов объемом 1,7, и после установки этого «Салекса» на классику следует быть готовым к большому расходу топлива.

    «Салексы» моделей 2108, 21083, 21051-30 считаются золотой серединой автомобилистов. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с Озоном.

    Важные мелочи

    У любых "Салеков" (кроме 21073) есть свеклы с очень тонкими дырочками. Следует отметить, что из-за этого куртки очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. В связи с этим необходимо регулярно менять топливные фильтры. Для повышения надежности можно установить впрыскивающий топливный фильтр. Выйдет немного дороже, но можно увеличить интервал между ревизиями блока.

    Если будет принято решение об установке карбюратора Солекс на классику, то кроме карбюратора могут потребоваться дополнительные запчасти. Установка может быть установлена ​​с воссозданием системы EPHX или без нее - останется только неподключенный электромагнитный клапан.Самый простой способ поступить с этой системой. Но специалисты утверждают, что EPHH позволяет даже достичь 5% экономии топлива, но при этом система ненадежна и часто дает сбой. А это значительно снижает надежность всего агрегата.

    Чтобы электромагнитный клапан не перекрывал подачу топлива в канал холостого хода «Салекса» (все-таки агрегат ЭПХН не устанавливается), необходимо вынуть иглу клапана из корпуса. Но проще всего подключить вентиль от замка зажигания.

    При установке "Салекса" на заднеприводные вазоны необходимо слить "реверс" за пробку или подключить его через обратный клапан в систему подачи топлива к топливному фильтру.

    Как получить максимальную выгоду

    Немного, чтобы установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного установил бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на подготовку, чтобы эффективно его поджечь, нужен более мощный разряд.Контактная система зажигания не может выдать такой разряд, а бесконтактная - вполне. Катушка его может выдавать напряжение до 25 тысяч вольт. Зазор свечи будет не более 0,8 мм.

    Новый или б / у?

    Можно купить новый «Солекс» к классике, но есть возможность приобрести и б / у карбюратор. Во втором случае необходимо провести ему доработку - тщательно очистить каналы, отполировать диффузоры. Кроме того, жиклеры лучше приобрести и заменить.

    Но при этом не стоит покупать современные продукты - лучше спросить у знакомых и знакомых, которые были сделаны в СССР. Современные жиклеры, которые есть в ремонтных комплектах, часто не соответствуют прицельным размерам.

    Для эффективной работы диффузора с его элементов удаляются заусенцы и выступы. Такие дефекты создают воздушные колебания, и это не лучшим образом сказывается на наполнении баллонов.

    Что можно взять

    В первую очередь необходимо приобрести запчасти, которые понадобятся при установке «Солекса» на ВАЗ классической модели:

    • Приобретайте тонкие полоски из паронита.Но делать их нужно именно для «Салекса». Отверстия в прокладке под диффузоры отличаются от «Вебера» и «Озона».
    • Вместо двух колодок можно приобрести одну, где два отверстия. Ставится между карбюратором и прокладкой от Ghetynaks. Кроме того, берут еще одну с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Ghetinakse.
    • Еще приобрету «Мебельный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

    Процесс установки

    Теперь можно переходить к установке:

    • Для защиты коллектора от попадания грязи моторный отсек обязательно нужно тщательно очистить.
    • Затем от штатного карбюратора отключите приводы и тросы, а также шланги.
    • Чтобы снять кожух воздушной заслонки, на «Приточной панели» убрал кронштейн.
    • Поверхность коллектора аккуратно очищена, нанесен герметик.
    • После этих операций нужно установить прокладки в виде бутерброда. Вначале он тонкий, потом толстый, потом снова тонкий. Задача толстой прокладки - обеспечить теплоизоляцию. А чтобы процесс установки был удобнее, карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться перед автомобилем.
    • Смонтирован дроссельный слайсер - на ВАЗ-2104 будет удобнее, если он окажется из головки GBC.Кулису или «вертолет» иногда попили в центре, чтобы он плавно попал в карбюратор. А чтобы заслонка не заклинивала на пружине на пружине, на тяге установлены пластиковые наконечники.

    • Затем протяните трос всасывающего привода над крышкой GBC и настройте его на необходимую длину. Регулировка осуществляется изменением длины кожуха. Затем трос подключается к карбюратору.
    • После этого можно устанавливать верхнюю крышку.
    • Далее шланг подачи топлива, «возврат», подогрев, подсоединяется к карбюратору. Шланг «Мебельный» снабжен обратным клапаном. Возвратная пружина цепляется за ось старой сцены на крышке ГБЦ.

    • Теперь электромагнитный клапан должен быть подключен к реле освещения, к положительному контакту.
    • Далее на место устанавливается воздушный фильтр и его крышка.

    Все, на этом работы по установке агрегата завершены.Но действовать пока рано. Вам необходимо правильно настроить карбюратор. Ниже мы расскажем, как это сделать правильно.

    Со стандартными жимерами "Солекс" не удастся поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но бедная смесь будет приготовлена ​​в первой камере. Следовательно, в первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

    Скорость движения резко улучшится, когда откроется вторая камера. И машина прыгнет вперед, как козел. Но эффективность использования топлива очень низкая.

    Проблему можно решить подбором основного топливного тарана в первой камере карбюратора. Если вы замените его с 107,5 на 110, то вы можете получить улучшенную интенсивность разгона. Это компромисс между экономией и динамикой. Оптимально - 115-я топливная челюсть в первой камере. Можно установить и 117.5. Но расход увеличится еще больше. Смесь переоборудуется на этот джибриер, и динамика может ухудшиться.

    Воздушные жиклеры первой камеры - 145, 150, 155. При топливе 117,5 можно установить воздух 165.

    Регулировка ВАЗ 21083.

    Двигатель необходимо прогреть, затем выставить уровень в поплавке камера с использованием специальных шаблонов. Наилучший уровень топлива - примерно 23 мм от дна. Что касается смеси, то лучший результат получается, если винт открутить на 2 оборота, а качественный - на 4-4. 5 ходов. Однако на холостом ходу могут быть и другие установки.

    Вывод

    Все, кто умеет настраивать «озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

    Как правило, подбор предохранителей на карбюраторе Colex 21073 производит во время его регулировки на двигателе. Некоторые водители иногда думают, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены.Но не тут то было! Основная работа только начинается после установки. Solex, разработанный, чтобы сэкономить ваши деньги на топливных ресурсах, чтобы он работал правильно, вы также должны точно настроить.

    Хорошо, если есть знакомый карбюратор. А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


    Выбор видов сока на карбюратор Colex 21073 является одной из составляющих его настройки для максимально разумной дальнейшей эксплуатации. И прежде чем заменить одно на другое, необходимо разобраться в корне: зачем и что это за деталь?

    Теория

    (Banner_Content) Двигатель через диффузор всасывает воздух, а через топливный бустер - и некоторое количество бензина. Объем двигателя зависит от объема всасываемого воздуха и топлива. Поэтому тенденция: поставить маленькую челюсть на больший объем двигателя. А если вам придется установить аналогичный карбюратор Solex 21073 на двигатель небольшого объема (например, 1.5), то обычные струйные машины плохие (то есть дают ненасыщенную смесь).


    Следовательно, можно сказать, что все начинается с тарабарщины топлива - его сборников и настроек. После, во второй голове нужно выбрать воздух. Запускать - строго с первой камеры, пока не настроишь, вторая никак не рекомендуется.

    Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед тем, как приступить к настройке, найти заводскую подборку, которая соответствует объему агрегата на вашей машине, и переставить с нее (или поставить такие же) жиклеры.

    Основы выбора Если поставить, например, Солекс 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, расход - 102,5, а для двигателя 1,5 этого мало. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5 с ДФФУЗ. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то всасывание бензина будет меньше (жир бедный).Итак, ТН (топливные форсунки) нужен из 110. Набираем несколько.

    Далее нужно определиться. Что вы хотите получить: экономичную медлительность или дорогостоящий пикап. В зависимости от решения мы выбираем и TJ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

    Несколько примеров выбора

    Машина 1,8 л .Карбюратор - Солекс 21073 (24х24). Первая камера топливная - 115, воздушная - 165. Во второй: ТЖ - 115, воздушная (ВЖ) - 125-я. на холостом ходу: 41ст. При такой ситуации расход AI 92 для городского режима проезда - от 8 до 9 литров.

    Двигатель 1,5 Д. . Карб - Солекс 21073. В первом - 115-й, ВЖ - 155 ЗД. Во втором - тж 115, ВЖ 135 ZC. ХХ - 41-й. Бензин АИ 80. Расход - 10 трасса, город 12.

    .

    Дополнительная информация

    В целом, кроме подбора джеклов, есть еще масса полезных и интересных нюансов настройки солей, чтобы она корректно работала и сочеталась с двигателем вашего карбюраторного авто.

    Запуск всегда следует из установки уровней в камерах. Устанавливается вручную на позиции самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря думаешь, как и многие доверчивые пользователи Солекса, который там с завода, мол, уже все выставлено. Чтобы не произошло перелива и нагрузки на иглу - производим соответствующие настройки, прогибая язычки поплавка.

    После установки уровней можно идти и простаивать. Это зависит от положения качественных винтов и количества смеси (закрутка производится с удаленным ремиксом).

    РЕЗУЛЬТАТЫ

    Конечно понятно, что улучшениям нет предела. Иногда могут пойти даже на перегибы: просверлить, например, дроссельную заслонку, отполировать МД, закрепить на карбюраторе эпульсионные трубки. Но, как говорится, сверх меры, то вредно. Но такая процедура, по своей увлекательности, как выбор типов жиклеров на карбюраторе Colex 21073, например, вещь достаточно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный и хорошо реагирующий автомобиль.

    16 клапанный двигатель с карбюратором. Зачем ставили новый блок питания

    Сердце автомобиля ВАЗ 2109 - его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
    16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

    Особенности инжекторного мотора на автомобилях ВАЗ 2109

    На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

    • Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
    • Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 - 3 - 4 - 2, шкив коленчатого вала ведет счет.
    • Распределение фаз впрыска - система питания агрегата.
    • Управляет контроллером двигателя.
    • Большинство устройств имеют нейтрализатор выхлопных газов.
    • На двигателе справа расположены: приводы распределительных валов и генератор.
    • Слева - термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
    • Зад - масляный фильтр, деление коллектора, датчик положения коленвала.
    • Спереди - впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
    • Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
    • Блок цилиндров изготовлен из чугуна методом литья.
    • Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
      Обозначение класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
    • Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
      От осевого перемещения коленчатого вала предохраняет установка тяговой полуловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
      Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
    • Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
      Канавки отсутствуют на нижних коренных вкладышах, на верхнем вкладышах на третьей опоре и вкладышах шатунов.
    • На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
    • Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
    • Коленчатый вал установлен перед приводом распределительного вала. Он к нему подключен, служит гасителем колебаний коленчатого вала.
    • За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
    • Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном - овальная.
      На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
      На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

    Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

    Два верхних поршневых кольца компрессионные.
    Не допускают прорыва к каркасу двигателя газов и способствуют отводу теплового поршня к цилиндру:

    • Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

    Совет: При ремонте двигателя необходимо заменить прокладку.

    Все три детали: блок, прокладка и головка скреплены винтами.
    Головка центрируется на блоке с двумя рукавами:

    • С обеих сторон головки вверху по пять опор для установки распредвалов.
    • 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
      В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
      Опорный ролик находится под печатным распредвалом, а растяжка - под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
      Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
    • Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
      От загрязнения отверстия защищают маслосъемные колпачки, детали из маслостойкой резины.
    • V-образные в два ряда - стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
      Приводятся в действие гидротрифкерами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапии позволяет корпусу гидротрода поворачиваться вокруг своей оси.
      Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
      Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается к цервикальным коркам, расположенным в нижней части корпуса подшипника.

    Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

    • Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, - верх.
      Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри - три упорных башмака, которые входят в шток клапана, паз.
    • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
      На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
    • Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
    • В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

    Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

    При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
    Для выполнения работ вам потребуется:

    • Головка блока цилиндров V16, снабженная ресивером и коллекторами.
    • Сопло дроссельной заслонки, в котором находится датчик управления, в положении которого находится дроссельная заслонка.
    • Датчик детонации.
    • Регулятор холостого хода.
    • Штаны с кислородным датчиком.
    • Видео.
    • Датчик массового расхода воздуха.
    • Термостат с датчиком.
    • Шкивы.
    • Крышка газораспределительного механизма.
    • Датчик фазы.
    • Электропроводка высокого напряжения.
    • Проводка на форсунках и под капотом.
    • Бензиновая сборка.
    • Указатель уровня масла.
    • Магистраль и трубки для подачи топлива.
    • Генератор.
    • Рампа с насадками.
    • Контроллер VS 5.1 ... -42
    • Датчик положения коленчатого вала.
    • Датчик скорости.
    • Электропроводка до АЗС.
    • Кронштейн генератора.
    • Устройство для натяжения ремня.
    • Стержни.
    • Шкив коленчатого вала и генератор.
    • Кольца и пальцы.
    • Поршни.
    • Паук.
    • Датчик уровня масла.
    • Корпус масляного насоса вместе с пробоотборником под ДПКВ.

    Совет: Хотя все работы можно производить, не снимая блока, но для удобства лучше Engine Remove.

    Инструкция по проведению работ включает в себя:

    • ГБ, бензобак, топливные трубки сняты.
    • Демонстрация всей системы зажигания.
    • Генератор, термостат и все ремни и шкивы очищены.
    • Установлен новый бензобак с топливным насосом. Фото представлено ниже.

    • Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
    • Поддон снят.
    • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
    • Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

    • Поменять форсунки для всей системы охлаждения.
    • Выполнены подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
    • Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
    • Подсоедините к магистрали топливный бак после его установки на место.
    • Электропроводка осуществляется от топливного насоса К. От блока управления.
    • Остались старые провода для датчика уровня топлива.

    Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

    • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
    • Меняет помпу.
    • Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

    Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

    • Термостат устанавливается от автомобиля с инжекторным двигателем.
    • Соединитель для форсунок охлаждающей жидкости.
    • Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
    • Устанавливается по меткам ремня.
    • Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

    • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
    • Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
    • Все датчики установлены: на крышке масляного насоса - ДПКВ, возле шкива вала впускного КРУ - датчик фазы, в блоке -, а в блоке и термостате - датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
    • Крышка клапана надевается на герметик.
    • Модуль зажигания, дроссель, ресивер, гофра, Свечные провода выставлены. Поддерживает проводку к датчикам.
    • Поставил воздушный фильтр, новый трос.
    • Установить новый паук, резонатор. Глушитель может остаться старым.
    • Масло, охлаждающая жидкость, бензин.
    • Проводка подключается в салоне к панели приборов и замку зажигания.

    Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

    Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

    Зачем ставить новый силовой агрегат?

    Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

    1. Увеличить мощность.
    2. Улучшение ходовых характеристик на высоких оборотах.
    3. Эффективное использование топлива за счет системы впрыска.
    4. Более стабильная работа силового агрегата.
    5. Не требуется постоянная установка клапанов.

    Но есть и недостатки:

    1. Для замены в гараже понадобится много деталей и инструментов.
    2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

    Вот два варианта замены:

    1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
    2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

    Ставим готовый двигатель

    На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

    1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим метчик, так как весь узел сборки.Это основная проблема в гараже.
    2. Когда двигатель снят, можно установить новый в сиденье. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
    3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
    4. Отличная замена бачку "девятка" - аналог от 2112. Детали по размерам совпадают, но у них другое устройство, что не является препятствием для установки.
    5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
    6. Теперь вы можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
    7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
    8. Ставим датчики, меняем проводку на подходящую по длине.
    9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют - можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
    10. На стартере придется менять бендикс с 12 на 9 зубьев.
    11. Последняя переделка - выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

    Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам. Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

    Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

    В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

    Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

    Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

    Особенности разборки двигателя

    Первое, что нужно сделать, это как можно аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

    Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

    Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

    Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

    Установка головки 16 клапанов на ВАЗ 2114

    Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

    Сюда входят:

    • тозольная трубка;
    • масляный насос;
    • масло Картер;
    • различные датчики;
    • коленвал
    • и многое другое.

    Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.


    Переделка двигателя ВАЗ 2114

    Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

    В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

    Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в доработке. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

    После этого надо поменять:



    Тяги ВАЗ 2114.

    Это нужно делать при сборке цилиндров.

    Теперь пришло время заняться доработкой и примеркой проводки.

    Важно видеть отличие конструкции поршней с 16 клапанами от поршней с 8 клапанами. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

    После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

    Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

    Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

    Такие болты имеют следующие характеристики:

    1. Диаметр равен 8-клапанному болту;
    2. Длина равна 16-ти вентильной.

    Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.


    GBC ВАЗ 2114 болты

    Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

    Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

    Полезное видео

    Более подробную информацию вы можете получить из видео ниже:

    После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

    Регулировка карбюратора ВАЗ 2108 своими руками - АвтоНовости

    В отличие от инжекторной LADA, карбюраторная «восьмерка» требует настройки мощности двигателя. Но, производя профессиональную работу с карбюратором, вы можете перестать беспокоиться об этой проблеме, радуясь небольшому расходу топлива и приемлемому тарговисту.

    ВАЗ 2108 - авто, в котором нужно настроить систему питания двигателя

    Регулировка карбюратора ВАЗ 2108 своими руками

    Настройка узла выполняется в несколько этапов.А для вам сначала понадобится управление приводом дроссельной заслонки:

    1. Осмотрите трос дроссельной заслонки: нет провисания, если он там чрезмерно натянут.
    2. Убедитесь, что клапан адекватно реагирует на нажатие газа: при отпускании педали все плотно закрываются, при нажатии заслонка открывается на максимальный угол. Если возникла проблема - отрегулируйте клапан.
    3. Используйте ключ на 13 и закрепите гайку на конце оболочки кабеля.
    4. Частично ослабьте стопорную гайку и установите подходящий зазор между наконечником и карбюратором.
    5. Затяните контргайку и проверьте место.

    Регулировка воздушных заслонок

    1. В этом случае еще и визуально оцените правильность сайта. Когда все в порядке, заслонка широко открыта с утопленной ручкой «дроссель».
    2. Чтобы устранить зазор, ослабьте усилие болта.
    3. До конца откройте заслонку и сдвиньте ручку «дросселя».
    4. Возьмите плоскогубцы и вытяните их веревку из тесьмы. Гаечным ключом затяните крепежный болт.
    5. Осмотрите привод: потяните за ручку и посмотрите, закрыт ли клапан.
    6. Если есть несоответствие, просто ослабьте и сдвиньте корпус кабеля.

    Видеоурок по чистке и регулировке карбюратора ваз

    Как отрегулировать спусковой крючок на солексе

    Следующая деталь, вроде регулировка стартера карбюратора. По сути, вам необходимо установить зазоры для пусковой установки «А» и «В». Это сделано для нормализации холодного запуска двигателя.Измерить зазор «В» нужно, чтобы не вытащить «штуцер». Фактически это зазор между стенкой первой камеры и краем дроссельной заслонки. В свою очередь, измеряется зазор «А» между стенкой первой камеры и краем заслонки. Этот зазор возникает при запуске двигателя в случае срабатывания диафрагменного механизма.

    Для начала калибровки возьмите шлицевую отвертку, ключи на 7 и 8. Еще нужен мультитестер с режимом тахометра.

    Регулировка стартера карбюратора нужна для нормализации холодного пуска двигателя

    Впрочем, действительно все не причем с этими советами, если на панели приборов машины есть тахометр.

    1. Отвинтите корпус фильтра.
    2. Первый вывод тестера подключаем к контакту на катушке зажигания. Второй вывод - в «массы». Вы этого не сделаете, если в вашей комплектации стандартный тахометр.
    3. Подъехать до упора «дроссель». При правильной работе заслонка будет плотно закрывать камеру.
    4. Запустите двигатель.
    5. Вам нужно будет поднять заслонку примерно на 30 градусов. Для этого воспользуйтесь отверткой или другим подходящим предметом.
    6. Ключ 7 поверните регулировочный винт положения дроссельной заслонки. Он должен смотреть ниже рычага управления воздушным клапаном. Вращать нужно до тех пор, пока частота вращения коленчатого вала не достигнет 3300 долларов (плюс-минус 100) об / мин
    7. Достигнув желаемого значения оборотов, остановите вращение винта и отпустите клапан.
    8. Последний этап - это вращение регулировочного винта стартера. Для этого сначала ослабьте стопорную гайку ключом 8. Необходимо, чтобы скорость достигла отметки 2900 (плюс-минус 100) об / мин. Затяните стопорную гайку.

    Регулировка холостого хода

    Перед тем, как приступить к регулировке холостого хода, дайте силовому агрегату прогреться. Наряду с этим, активируйте несколько электрических блоков: фары, вентилятор, вспомогательное освещение и т. Д., В идеале для правильного выставления счетов за правый датчик холостого хода, с помощью которого можно определить соответствие нормам выбросов выхлопных газов. Если датчик отсутствует (скорее всего, он есть), просто посмотрите номера тахометра мотора. Когда он уйдет, воспользуйтесь тестером, как в случае настройки стартера.

    Найдите 2 винта на карбюраторе (сбоку, снизу) и начните регулировку XX:

    1. С помощью отвертки поверните винт 1, после этого происходит качество винта, до положения, при котором частота холостого хода будет максимальной. Для справки: затягивая винты, вы понижаете уровень, закручивая подъемник.
    2. Теперь поверните винт 2. Это количество винта. Вы должны идти до скорости 1000-1100 об / мин. Примечание: винт снижает частоту, ослабление увеличивается.
    3. Снова вернитесь к винту 1: затяните его до 800 об / мин
    4. Таким образом, уровень СО в выхлопе не должен превышать 2%, и силовой агрегат будет работать стабильно.

    Регулировка поплавка в карбюраторе ВАЗ 2108

    Сверло сечением 1 мм подойдет для регулировки поплавка в карбюраторе

    Заполнение поплавков карбюратора потребует стальных стержней или сверла сечением 1 мм.

    1. Снимите воздушный фильтр, если вы не делали этого раньше.
    2. Снимаем крышку карбюратора, отсоединяем шланги, отсоединяем провода от EHR жиклера холостого хода и выкручиваем отверткой (Phillips) 5 крепежных винтов.
    3. Аккуратно соберите винты, переверните и положите на горизонтальную поверхность крышку карбюратора.
    4. Оцените расположение поплавков относительно стенок камеры - они должны быть строго параллельны отпечаткам на полосе. В противном случае отрегулируйте поплавки правильно.
    5. С помощью подготовленного щупа (дрель, проволока) измерьте зазор между прокладкой и каждым из поплавков.Вам нужно точное совпадение (1 мм плюс-минус 0,25 мм).
    6. Если вы видите разницу в характеристиках, получите нужные цифры, загнув язычок и рычаги.

    Регулировка карбюратора ВАЗ-2106 своими руками: техника выполнения, необходимые материалы и инструменты, пошаговая инструкция по работе с фото и советы специалистов

    Карбюраторы необходимы для подготовки и подачи смеси топлива и воздуха в камеры сгорания двигателя. Это основной узел топливной системы автомобиля ВАЗ-2106.Карбюратор имеет сложную конструкцию, хотя принцип его работы относительно прост. Но в большинстве случаев многие автомобилисты опасаются ремонтировать карбюратор самостоятельно и в случае неисправности или нестабильной работы обращаются к различным специалистам по ремонту и передают им крупные суммы. Не всегда мастер решает проблемы полностью. Регулировка карбюратора ВАЗ-2106 своими руками - это не так уж и сложно. А научившись делать это один раз, вы сможете сэкономить на услугах специалистов.

    Устройство и назначение

    Автомобили ВАЗ-2106 выпускаются с 1976 года. Модель быстро стала популярной среди отечественных автолюбителей. Чтобы двигатель, установленный на машине, мог работать без сбоев, требовалось определенное количество топлива, воздуха, сжатия и мощной искры. Смешивают воздух и бензин в устройстве, предназначенном для приготовления топливной смеси - карбюраторе. АвтоВАЗ оснастил модель ВАЗ-2106 карбюраторами «ОЗОН», которые производились на заводе ДААЗ.

    Принцип работы этого и любого другого карбюратора построен на основе реактивной тяги.Воздушная струя проходит через форсунки с отверстиями, унося бензин в поплавковую камеру. При этом образуется топливно-воздушная смесь в пропорциях, необходимых для эффективного зажигания и сгорания в цилиндрах.

    Карбюратор ВАЗ-2106 состоит из трех частей. Это верхняя часть, средняя часть и нижняя часть. Верхняя часть представляет собой крышку со встроенной воздушной заслонкой. Он служит для регулировки количества воздуха, подаваемого в цилиндры двигателя. Через систему каналов внутри карбюратора крышка соединяется с дроссельной заслонкой, а также с поплавковой камерой. В средней части расположены диффузоры, топливные жиклеры, поплавковые камеры. В нижней части расположены дроссельные заслонки первой и второй камер.

    Даже малейшее отклонение состава горючей смеси от оптимальных пропорций сразу сказывается на работе двигателя. Возникают трудности холодного и горячего пуска мотора, нарушается устойчивость двигателя на холостом ходу, либо он полностью пропадает. Ухудшается и разгонная динамика.При возникновении одной или нескольких из этих проблем необходима регулировка карбюратора ВАЗ-2106 ДААЗ.

    О техническом обслуживании

    Чтобы элемент работал качественно и не раздражал хозяина постоянными сбоями, его необходимо правильно обслуживать. Внутри агрегата есть сеть узких каналов. Основная проблема любого карбюратора в том, что эти каналы или жиклеры забиты. В результате при приготовлении смеси нарушаются пропорции топлива и воздуха; он плохо попадает в цилиндры двигателя.ДВС работает с перебоями или даже не запускается.

    Любая регулировка карбюратора ВАЗ-2106 своими руками обычно начинается с ремонтных работ. Так, загрязненные форсунками каналы очищают специальными жидкостями в аэрозольных баллончиках или продувают сжатым воздухом. Сильно загрязненный карбюратор рекомендуется на несколько дней окунуть в керосин или ацетон. Периодически специалисты рекомендуют заменять расходные материалы - мембраны и резиновые элементы.

    Как понять, что карбюратор нуждается в регулировке?

    Если топливная смесь чрезмерно обогащена кислородом, двигатель либо плохо запустится, либо вообще откажется запускаться.Неопытные автомобилисты в этот момент, пытаясь снова и снова завести двигатель, заливают свечи. Если смесь будет слишком бедной, двигатель будет работать нестабильно, но при этом значительно снизится мощность.

    Регулировка карбюратора ОЗОН ВАЗ-2106 нужна при возникновении затруднений в процессе запуска холодного двигателя. Также стоит настроиться, если наблюдается нестабильная работа ДВС на двадцатом, если есть провалы на переходных или любых других режимах при нажатии на газ. Хлопок из глушителя тоже показатель регулировки.

    Есть возможность регулировки холостого хода карбюратора ВАЗ-2106 и уровня топлива в поплавковой камере. Больше ничего подправить нельзя. Динамика и поток регулируются сменой форсунок.

    Машина не заводится

    Очень часто владельцы карбюраторных автомобилей не могут завести машину. На это есть две причины - либо неисправна система зажигания, либо проблема с карбюратором. Часто забиваются жиклеры, сетчатый фильтр, а также другие элементы, которые могут препятствовать попаданию топлива в поплавковую камеру.

    Для решения проблемы очистите каналы и жиклеры специальными жидкостями. Если в поплавковой камере нет газа, то промывают сетчатый фильтр и проверяют игольчатый клапан.

    Двигатель глохнет на холостом ходу

    При работе двигателя в режиме ХХ дроссели обеих камер закрыты. Ниже них имеется достаточный слив топлива. Двигатель будет нестабильным из-за неисправности карбюратора. В этом случае возможна разгерметизация или утечка воздуха, в результате чего топливная смесь будет слишком бедной. Настройки саморезов, регулирующих количество и состав смеси, могут выйти из строя. Недостаток газа в поплавковой камере - еще одна причина плохой смеси.

    В этом случае регулировку карбюратора ВАЗ-2106 своими руками следует производить следующим образом. Проверьте затяжку всех отверстий под болты. Заменить резиновое кольцо на винт и качество ремкомплект электромагнитного клапана. Также проверьте шланг, идущий к вакуумному регулятору CPP.

    Далее выставляем уровень топлива в поплавковой камере, загибая язычок поплавка.Он должен располагаться посередине наклонной стены - это проверено на опыте. Далее с помощью качественного шнека регулируем движение смеси в системе ХХ. Винтом количества регулируют, сколько смеси будет подаваться в цилиндры двигателя. По мере вращения качественного шнека размер канала изменяется, регулируя тем самым поток эмульсии.

    Регулировка ХХ

    На карбюраторе ВАЗ-2106 регулировка холостого хода осуществляется двумя винтами. Вращая винт количества топлива, добейтесь стабильной работы двигателя.Затем откручиваем качественный винт и слушаем двигатель. Мотор должен задохнуться от слишком богатой смеси. Далее прикручиваем качество отжима, налегая на смесь. Мотор тоже должен попытаться заглохнуть.

    Регулировка карбюратора ВАЗ-2106 своими руками подразумевает вращение винта качества до тех пор, пока обороты не нарастут и не перестанут расти. В этом положении необходимо оставить регулировочный элемент. Винты полностью затянуть. В этом положении наиболее оптимальная топливная смесь. Самое главное - такую ​​настройку нужно проводить на прогретом двигателе.В холодные дни после разогрева можно окунуться.

    Запах бензина в салоне

    Это говорит о том, что в поплавковой камере больше топлива, чем нужно. В этом случае карбюратор приготовит богатую смесь, двигатель будет работать нестабильно. Также соединение элементов корпуса карбюратора может быть неплотным. В этом случае проверьте шланги и уровень топлива. Также рекомендуется проверить герметичность карбюратора.

    Провалы при нажатии на газ

    При нажатии на педаль газа открывается заслонка первой камеры.Затем запускается ускорительный насос. При выходе из строя произойдет прерывание или остановка мотора - это неисправность, и чаще всего это происходит при трогании с места или резком разгоне.

    Зная принцип работы и устройство карбюратора ВАЗ-2106, его регулировка становится проще. Неисправность устраняется очисткой каналов, носовой части ускорительного насоса и его клапана. Также поломка может быть связана с засорением форсунки топливного жиклера. Для ремонта нужно очистить клапан.При необходимости замените изношенные резиновые элементы карбюратора. Они быстро изнашиваются, хотя и устойчивы к бензину.

    Настройка поплавковой камеры

    Неправильно установленный уровень бензина в поплавковой камере может вызвать затруднения при запуске двигателя и, как следствие, нестабильную работу. Уровень должен располагаться по линии перехода наклонной стены в вертикальную. Фото регулировки карбюратора ВАЗ-2106, самодельного, читатель может увидеть в нашей статье.

    Крышка карбюратора установлена ​​вертикально, сопло подачи газа направлено вверх.Когда язычок коснется игольчатого клапана, измерьте расстояние от прокладки до поплавка. Он должен быть в пределах 6,5 миллиметров. Если расстояние больше или меньше, загибая язык, добейтесь регулируемого расстояния. Отклонений в ту или иную сторону быть не должно.

    Заключение

    В процессе регулировки винтов карбюратора ВАЗ-2106 можно добиться стабильной работы двигателя. В этом случае топливная смесь будет идеальной, автомобиль станет более динамичным. А расход топлива упадет до заводских значений.Для более тонкой настройки нужно использовать специальное оборудование - газоанализатор. Но в большинстве случаев эта настройка почти такая же, как и для инструментов. При замене ремкомплекта специалисты не рекомендуют заменять старые жиклеры на новые. Часто новые жиклеры не соответствуют тому, что на них написано. Отверстия могут быть больше или меньше.

    Ускорительный насос карбюратора ваз 2109 (солекс) на

    Ускорительный насос карбюратора ВАЗ 2109 (в данном случае Солекс) - дополнительная механическая система подачи топлива, обеспечивающая принудительную подачу бензина при открытии дроссельных заслонок.Ускорительный насос карбюратора ВАЗ 2109 не зависит от расхода воздуха через диффузоры.

    Для чего нужна дополнительная система подачи топлива? Дело в том, что в первую секунду после резкого нажатия на педаль газа в цилиндры попадает только часть подаваемой карбюратором топливной смеси. Ускорительный насос карбюратора ВАЗ 2109 подает необходимое количество горючей смеси в цилиндры уже на первой секунде разгона.

    Устройство ускорительного насоса карбюратора ВАЗ 2109 (Солекс)

    1. диафрагменного ускорительного насоса;
    2. рычаг привода ускорительного насоса;
    3. ,
    4. кулачок на оси дроссельной заслонки первичной камеры;
    5. всасывающий клапан ускорительного насоса;
    6. клапан нагнетания ускорительного насоса;
    7. опрыскиватели ускорительного насоса;
    8. пружина хода всасывания;
    9. головка диафрагмы;
    10. демпфирующая пружина.

    Устройство ускорительного насоса карбюратора ВАЗ 2109 (Солекс) показано на фото выше. Подпружиненная диафрагма № 1 через рычаг № 2 соединена с кулачком № 3 на оси дроссельной заслонки первичной камеры, а также с шаровым всасывающим клапаном № 4, который беспрепятственно пропускает бензин из поплавковой камеры в полость, расположенную под диафрагма во время закрытия дроссельной заслонки и предотвращает ее выход обратно при открытии дроссельной заслонки.

    Также важен шаровой нагнетательный клапан под номером 5, который предотвращает засасывание воздуха в полость насоса во время всасывания и пропускает топливо к форсункам под номером 6 во время периода нагнетания.

    Ход всасывания осуществляется за счет упругости пружины 7 диафрагмы, ход давления происходит за счет силового воздействия рычага привода на торец головки диафрагмы 8.

    Рекомендуемый артикул: Кривошипный механизм и Двигатель безызлучательный

    Жесткая пружина № 9 установлена ​​в головке 8 диафрагмы между упорным подшипником, контактирующим с рычагом, и тарелкой.

    Во время внезапного открытия дроссельной заслонки диафрагма ускорительного насоса, относительно медленно удерживаемая удаленным топливом, не может быстро перемещаться на длину, определяемую ходом рычага, пружина 9 сжимается, и обеспечение защиты диафрагмы от разрыва огромным давлением топлива; а также увеличение времени впрыска на 1-2 секунды, это необходимо для обеспечения стабильной работы двигателя.

    Топливо, подаваемое ускорительным насосом карбюратора ВАЗ 2109 Солекс, доходит до двух форсунок - жиклеров № 6 на длинных трубках, которые выведены в две камеры карбюратора и установлены на держателе № 10 (на фото 2). Также имеется шаровой напорный клапан под номером 5 (фото 1).

    Карбюратор Solex с отдельными компонентами (вид справа)

    10 - держатель распылителя, который находится внутри нагнетательного клапана.

    Под держателем форсунки всасывающий клапан ускорительного насоса вдавливается в нижнюю часть вертикального канала 1 (рис.3).

    Карбюратор «Солекс» (вид сверху)

    1. отверстие всасывающего клапана, а также корпуса форсунок карбюратора ускорительного насоса;
    2. отверстие впускного топлива ускорительного насоса карбюратора.

    Забор топлива из поплавковой камеры карбюратора осуществляется через отверстие, переходящее в горизонтальный канал с торцевой крышкой у нижнего правого винта крепления крышки ускорительного насоса карбюратора, который соединен с вертикальным каналом в перед всасывающим клапаном.

    Держатель форсунок устанавливается в патрубок корпуса карбюратора, а также уплотнен резиновым кольцом и фиксируется только крышкой карбюратора. Вот такое не достаточно простое устройство ускорительного насоса карбюратора ВАЗ 2109.

    Рекомендуемая статья: Как сделать акустику в машине лучше, чем она была изначально

    ВАЗ 2111 - Русские традиции


    ВАЗ 2111
    В 1998 году семейство «десятого» пятидверного универсала пополнилось ВАЗ-2111 - первым в стране переднеприводным автомобилем с таким типом автомобилей.На фоне «крепкого» седана универсал выглядит еще элегантнее, особенно если на крыше установлены рейлинги для крепления верхнего багажника. Заднее сиденье можно сложить в соотношении 2: 3, что позволяет как пассажирам, так и крупногабаритные или длинные грузы. Объем багажного отделения соответственно увеличивается с 490 до 1420 литров. Благодаря переднему приводу (низкий уровень пола багажника) и задним дверям, нижний край которых упирается в бампер, на «одиннадцатой» невысокой погрузочной высоте. С увеличенной до 20 кг общей массой, ходовая часть по сравнению с седаном даже увеличилась, но валкость в поворотах была выше.К сожалению, пока не были разработаны и лимитированные полноприводные версии ВАЗ-21 116-04 (с двигателем Opel) и 21113-04 / Lada 111 4WD (с двигателем ВАЗ-2112), в которых управляемость, как и как проходимость по плохим дорогам все в порядке.

    ВАЗ 21111 универсал (1999 г.)

    Универсал выпускает следующие модификации, отличающиеся в основном моторами: базовый ВАЗ-21110 С «стандартом», «нормальным» и «люкс» (аналог легкового автомобиля ВАЗ-21 102) с 1,5-литровым 8-клапанным мотором «2111» и «топовым» ВАЗ-21 113 в комплектациях «норма» и «люкс» с 16-клапанным мотором «2112» и передними вентилируемыми дисковыми тормозами ( как седан ВАЗ-21 103). Их двигатели «2111» и «2112» оснащались системой впрыска и каталитическим нейтрализатором в выхлопной системе (нормы EURO II). На рынки отдаленных регионов страны поступает версия ВАЗ-21 111 с карбюраторным двигателем «2110» (производство свернуто в 2002 году). Универсалы комплектуются «короткой» первичной парой (3,9 вместо 3,7 у ВАЗ-2110). С осени 2004 года вместо этих версий началось производство 1,6-литровых версий 21 112 (8 клапанов) и 21 114 (16 клапанов).По объему остальным нововведениям соответствует седан 2110.

    ВАЗ-2111 универсал предлагает больше возможностей для перевозки багажа, чем седан или хэтчбек, но он относится к группе городских автомобилей с «мягкой» подвеской, не рассчитан на работу с перегруз, и (или) регулярная езда по плохим дорогам. Но этот автомобиль престижнее откровенно «праздничного» ВАЗ-2104 и после некоторого тюнинга может составить конкуренцию недорогим иномаркам с новыми (в базовой версии, к сожалению, только с б / у).Основные проблемы универсал почти такие же, как и у седана («тяжелое» рулевое управление, подвеска с небольшим запасом и недостатки сборки).

    ВАЗ 2111 седан панель приборов

    ВАЗ 2111 седан багажник

    Дополнительно можно отметить разве что дырявую заднюю дверь и не поднимающуюся заднюю подвеску, что существенно ограничивает «грузовые» аппетиты владельца. Впрочем, ее можно усилить за счет установки регулировочных шайб в рессору, но это еще больше повысит и без того значительную валкость кузова при поворотах.

    Возможные проблемы
    Двигатель:

    Дефекты карбюратора (на более ранних выпусках версии 21111).

    Неисправности системы впрыска (на машинах ранних выпусков). Ненадежный зубчатый шкив коленвала с резиновым демпфером (на машинах ранних выпусков).

    Сильная пусковая раскачка двигателя (до соприкосновения с корпусом). Утечка жидкости из системы охлаждения.

    Часто ломается тройник в системе охлаждения.

    Трансмиссия:

    Повышенный износ дисков сцепления (после 20 тыс. Км).

    Ослабленные гайки и болты трансмиссии, двигателя, кузова и шасси. Ненадежное тросовое сцепление и выбор передачи.

    Шасси:

    Ненадежное крепление кронштейна стабилизатора передней подвески. Небольшой запас прочности (особенно задней) подвески.

    Амортизация и проседание сайлентблока рессоры задней подвески. Люфт в механизме регулировки рулевой колонки.

    Амортизация компаундов ШРУС и компаундов несущих люфт тяги рычагов и подвески (через 1 кв км).Неравномерное действие тормозов.

    Быстрый износ шин (не более 50 тыс. Км).

    Электрооборудование:

    Поломка генератора (на машинах ранних выпусков). Поломка стартера из-за неисправности зажигания. Плохие электрические контакты двигателя. Неудачное расположение блока разъемов под ногой водителя. Индикаторы отказов систем диагностики и обслуживания.

    Отказ электронных плат задних фонарей.

    Кузов:

    Слабый заводской поддон.Ненадежная система климат-контроля.

    Шероховатая отделка и большие зазоры в панелях кузова и салоне. Скрип пластиковых панелей в салоне.

    Слабые передние стойки и верхний подшипник. Занижены показания спидометра. Провисание дверных проемов. Подушки сиденья прижимаются быстро.

    Из-под обмявшихся уплотнителей дверей салон намокает, да и сами пороги ржавеют. Трубка подачи жидкости легко рвется и течет к омывателю заднего стекла. Пробои стеклоподъемников (тоже электрические) из-за их разбалтывания.Уплотнения не обеспечивают герметичность двери багажного отделения.

    Кратковременные остановки крышки багажника. Коррозия и повреждение замка задней двери.

    Отводит дворник (лобовое стекло) в сторону. Неисправности Hydro-HA.

    Страна Россия

    Производитель ОАО «АвтоВАЗ» (г. Тольятти)
    Кузов несущий
    Универсал
    Кол-во дверей 5
    Кол-во посадочных мест 5
    Тип привода передний, поперечный перед двигателем
    Конструкция передняя подвеска стойки McPherson, задняя полунезависимая продольный рычаг
    Габаритные размеры 4285х2680х2460
    Колесная база, мм 2492
    Дорожный просвет, мм 165 (130 с гидротрансформатором)
    Объем багажника, л 450/1420
    Снаряженная масса, кг 1030
    Трансмиссия, 5 -скорость
    Шины 175/70 R13

    Хронология производства

    1998 - Начало производства ВАЗ-2111
    1999 - ВАЗ-21 111 21 110 и ВАЗ-
    2000 - ВАЗ-21 113
    Осень 2004 и ВАЗ -21112 ВАЗ-21 114

    Модификация.
    Модификация ВАЗ-21 110
    Тип двигателя / кол-во клапанов BV / 4R / 8
    Объем двигателя, л 1499
    Мощность, л.с. 79
    Максимальный крутящий момент 118 Н • м
    Скорость максимальная, км / ч 170
    Разгон до 100 км / ч, от 13,8
    Расход топлива. 90 км / ч / Гц, 5,3 л.с. / 8,8

    Модификация ВАЗ-21 111
    Тип двигателя / количество клапанов BV / 4R / 8
    Объем двигателя, л 1499
    Мощность, л.с. 72
    Максимальный крутящий момент 106 Н • м
    Максимальная скорость, км / ч 162
    Разгон до 100 км / ч, с 14.0
    Расход топлива. 90 км / ч / Гц, 5,6 л.с. / 9,0

    Модификация ВАЗ-21 113
    Тип двигателя / количество клапанов BV / 4R / 16
    Объем двигателя, л 1499
    Мощность, л.с. 92
    Максимальный крутящий момент 130 Н • м
    Максимальная скорость, км / ч 182
    Разгон до 100 км / ч, при 12,5
    Расход топлива. 90 км / ч / Гц, 5,5 л.с. / 8,8

    Модификация ВАЗ-21112
    Тип двигателя / количество клапанов BV / 4R / 8
    Объем двигателя, л 1596
    Мощность, л. с. 80
    Максимальный крутящий момент 120 Н • м
    Максимальный скорость, км / ч 165
    Разгон до 100 км / ч, с 13.5
    Расход топлива. 90 км / ч / Гц, л ср 7,5

    Модификация ВАЗ-21 114
    Тип двигателя / кол-во клапанов BV / 4R / 16
    Объем двигателя, л 1596
    Мощность, л.с. 89
    Максимальный крутящий момент 131 Н • м
    Максимальный скорость, км / ч 180
    Разгон до 100 км / ч, с 12,0
    Расход топлива. 90 км / ч / Гц, л Ср 7,5

    * BV - бензин, впрыск топлива, BWT - бензин, впрыск топлива, турбонаддув, BC - бензин, карбюратор, D -
    дизель, DNV - дизель с непосредственным впрыском, дизельное топливо - дизель, турбо, ДНВТ - дизель с непосредственным впрыском, турбонаддув, РАП - поршневойдвигатель Ванкеля.
    Здесь можно недорого взять такси в Москве и ехать всю ночь напролет.

    LADA NIVA 1600 (ВАЗ 2121 21212) ПОЛНОЕ ОФИЦИАЛЬНОЕ ОБСЛУЖИВАНИЕ ЗАВОДСКОГО ОБСЛУЖИВАНИЯ / РЕМОНТА / Полная мастерская / Руководство по ремонту

    LADA NIVA 1600 (ВАЗ 2121 21212) ПОЛНОЕ ОФИЦИАЛЬНОЕ ОБСЛУЖИВАНИЕ / РЕМОНТ / ПОЛНАЯ МАСТЕРСКАЯ / РУКОВОДСТВО ПО DIY

    Содержание:

    Руководство по обслуживанию . pdf
    1600_Owners Manual.pdf
    LN1600_Contents Index.pdf
    LN1601_Глава 1 Общие характеристики.pdf
    LN1602_Глава 2 Двигатель.pdf
    LN1603_Глава 3 Силовая передача (трансмиссия) .pdf
    LN1604_Глава 4 Ходовая часть (подвеска) .pdf
    LN1605_Глава 5 Рулевой механизм.pdf
    LN1606_Глава 6 Тормозная система.pdf
    LN1607 LN1606_Глава 6 Тормозная система.pdf
    LN1607 LN1, электрическая система.

    Языки: английский

    Формат файла: PDF
    ДОСТАВЛЕНО Формат В: ZIP
    МАСШТАБИРОВАНИЕ: Да
    Для печати: Да
    КАЧЕСТВО РУКОВОДСТВА: сканированное, нормальное, читаемое, масштабируемое качество

    * МГНОВЕННАЯ ЗАГРУЗКА
    * БЕЗ ДОСТАВКИ
    * НЕ НУЖНО ЖДАТЬ CD-ROM
    * ПОЛНЫЙ !!!

    TAGS:

    Руководство по техническому обслуживанию, руководство по ремонту, мгновенная загрузка, карбюратор, впуск, головки, распределительный вал, кулачок, клапанный механизм, блок, поршни, кольца, стержни, коленчатый вал, кривошип, масляный насос, поддон, зажигание, крепежные детали, прокладки , Подшипники, Демпфер, Обработка, Балансировка, Детали, Подъемник, Дистрибьютор, Свечи зажигания, Провода свечей зажигания, Замена масла, Замена трансмиссии, Замена жидкости, NOS, Крепления двигателя, Зажимы, Теплообменник, Провода для вилок, Воздушные уплотнения, Синхронизация, Глушитель , Приемная труба, Кот, Каталитический нейтрализатор, Выхлоп, Коллекторы, Нагреватель, Топливный насос, Замена, Толкатель, Прижимная пластина, Сцепление, Маховик, Уплотнения, Клапаны, Штоки клапанов, Шины, Повернуть, Повернуть шины, Выравнивание, Шестерня привода ГРМ, Шкив кривошипа , Воздушный дефлектор, воздушный шланг, шланг сцепления, тормозной шланг, тормоза, замена тормозов, тормозные колодки, тормозные колодки, ротор, замена ротора, линии сцепления, прокладка головки, поршневое кольцо, основные подшипники, кулачковые подшипники, цепь привода ГРМ, клапанные замки, Морозильные пробки, Фреон, Радиатор, Вентилятор радиатора, Масляный радиатор, Охлаждение масла, Толкатели, Впускные клапаны, Exh Клапаны aust, Направляющие клапана, Пружины клапана, Втулки поршневого пальца, Втулки, Комплект колец, Оси, Тяга переключения передач, Короткий переключатель, Трос переключателя, Жгут двигателя, Жгут проводов, Схемы проводки, Датчики, Датчик масла, Датчик давления, Датчик давления масла, Вольтметр, воздушный винт, заглушка корпуса, банджо-болт, толкатель корпуса, ленточная гайка, кулачковый болт, съемник ротора, гаечный ключ, болт ротора, уравновешивающая пружина, цилиндр, прокладка, изолятор, карбюратор, глушитель, выхлопная прокладка, картер, Штифт, уплотнение коленчатого вала, стопорное кольцо, поршневое кольцо, поршневой палец, упорная шайба, башмак сцепления, корпус сцепления, раздаточная коробка, раздаточная коробка, раздаточная пластина, заглушка, втулка, прокладка, узел отдачи, трещотка, узел карбюратора, диафрагма, насос , Пружина, Впускной клапан, Задвижка, Вал дроссельной заслонки, Вал дроссельной заслонки, Дроссельная заслонка, Воздушный фильтр, Замена воздушного фильтра, Крышка вентилятора, Крышка фильтра, Корпус фильтра, Втулка, Рычаг воздушной заслонки, Узел переключателя, Сборка, Ретросъемный стартер, Замена стартера, Аккумулятор, Замена аккумулятора, Замена топливного насоса, Топливный насос, Топливо l Фильтр, Замена топливного фильтра, Топливная труба, Съемник в сборе, Петля, Дверная петля, Дверные панели, Приборная панель, Замена приборной панели, Подушки безопасности, Замена CD-плеера, Заводская замена, Перчаточный ящик, Центральная консоль, Замена консоли, Внутреннее освещение, Фары, HID , Проектор, Замена фар, Замена заднего фонаря, Замена лампы, Противотуманные фары, Противотуманные фары, Замена противотуманных фар, Третий стоп-сигнал, Отделка салона, Замена отделки, Сигнал Tun, Каталитический нейтрализатор, Коллекторы, Коллектор, Датчик кислорода, Воздушный фильтр, Впуск холодного воздуха, PCV, Конденсатор переменного тока, Салонный фильтр ACC, Система нагревателя, Система охлаждения, Шланг охлаждающей жидкости, Кожух вентилятора, Радиатор, Топливный фильтр, Топливный инжектор, Топливный экран, Катушка зажигания, Провода свечи зажигания, Генератор, Шкив генератора, Стартер, Комплект сцепления, Рабочий цилиндр сцепления , Главный цилиндр сцепления, маховик, ось в сборе, полуоси, башмаки CV, ступицы, подшипники, головка цилиндра, прокладка головки, ремень привода ГРМ, крышка клапана, многорядный ремень, масляная система, змеевиковый ремень, фильтры АКПП, прокладки, уплотнения, переключатели , Компоненты, E Крепление двигателя, Крепление трансмиссии, Программатор мощности, Манометр, Давление воздуха, Давление масла, Амперметр, Давление нагнетателя, Манометр, Прокладки, Уплотнения, Втулки, Кольца, Уплотнительное кольцо, Уплотнительные кольца, Жгут проводов шасси, Основной жгут проводов, Электрический контактный разъем, реле, Bosch, K&N, американские конденсаторы, Eastern Catalytic, Bosal Performance, Alker, Silla, Denso, NGK, Hastings, Dayco, Sachs, AC Delco, Dorman, Timken, AEM, Airtex, Apexi, Bando, Beck Amley , Benchmark, Bosal, Champion, ContiTech, CSF, 4-Seasons, Лампы, Фары дальнего света, Противотуманные фары, Внутреннее освещение, Освещение, Задние фонари, Задний фонарь, Сигнал поворота, Боковые маркеры, Тормозные диски, Тормозные колодки, Тормозная система, Амортизаторы , Стойки, рулевое управление, подвеска, система подвески, напольный коврик, грузовые вкладыши, консоли, органайзеры, кожа, стекло, окно, лобовое стекло, рулевое колесо, переключатель передач, педали, выступы, гайки с проушинами, колпачки ступиц, колпак колеса, вращать шины, Бампер, Передний бампер, Задний бампер, Крыло, Двери, Эмблема, Крышка топливного бака, Дверца топливного бака, Решетки, Передняя решетка, Капот, Домкрат, Подъемник, Подъем, Стойки, Брызговики, Брызговики, Реле фар, Реле стартера, Реле зажигания, Шток клапана, Стеклоподъемник, Ручка двери, Петля капота, Защелка капота, Щетка стеклоочистителя, Двигатель стеклоочистителя, Насос омывателя, Крышка топливного бака, Предоставлено Освещение, выключатель дверного косяка, дверной замок, горловина топливного бака, антенна, промывка, электропроводка, схемы, характеристики крутящего момента, значения крутящего момента, замена шин, плоский ремонт, замена ремня ГРМ, текущее обслуживание

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
