Разбираем карбюратор ВАЗ 2107 Семёрка

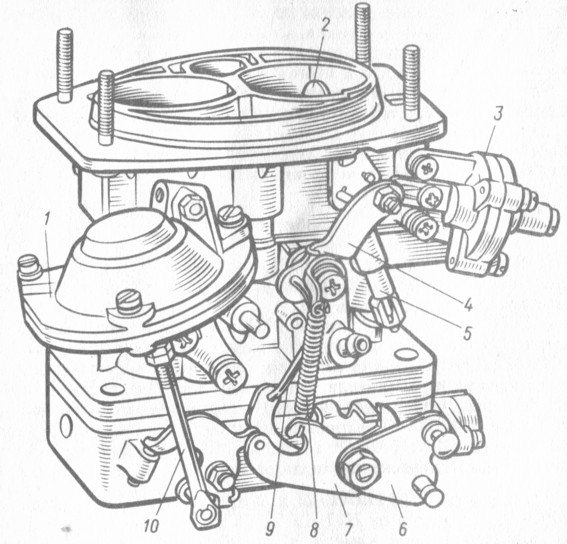

	Рисунок 3–91. Вид на карбюратор 2107-1107010 со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры Снимите возвратную пружину 8 (Рисунок 3–91). Расшплинтуйте и отсоедините от рычага дроссельной заслонки первой камеры тягу связи с трехплечим рычагом 3. Отсоедините шток 9 пневмопривода от рычага привода дроссельной заслонки второй камеры. Сжав пружину телескопической тяги 4 отсоедините ее от трехплечего рычага 3. Вывернув винты крепления, отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок. Вывернув винты крепления, отсоедините от корпуса карбюратора корпус дроссельных заслонок,стараясь не повредить запрессованные в корпус переходные втулки топливо-воздушных каналов карбюратора и гнезда втулок. Осторожно отсоедините теплоизоляционную прокладку. Рисунок 3–92. Детали крышки карбюратора 2107-1107010: 1 — регулировочный винт; 2 — крышка пускового устройства;  3 — пружина; 4 — диафрагма; 5 — шток диафрагмы; 6 — корпус пускового устройства; 7 — телескопическая тяга; 8 — ось воздушной заслонки; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — прокладка; 12 —фильтр; 13 — пробка фильтра; 14 — седло игольчатого клапана; 15 — игольчатый клапан; 16 — ось поплавка;17 — поплавок; 18 — прокладка; 19 — тяга пускового устройства Разберите крышку корпуса карбюратора  (Рисунок 3–92): — оправкой осторожно вытолкните ось поплавка 16 из стоек (выталкивайте в сторону стойки с разрезом) и выньте ось плоскогубцами с гладкими губками. Стараясь не повредить язычки поплавка, снимите его с игольчатым клапаном 15; — снимите прокладку 11 крышки, выверните седло 14 игольчатого клапана, отверните пробку 13 и выньте топливный фильтр 12; — отсоедините от рычага оси 8 воздушной заслонки телескопическую тягу 7 и тягу 19 привода пускового устройства; — отверните два винта крепления корпуса 6 пускового устройства и снимите его; — отверните три винта крепления крышки 2 устройства и снимите крышку с регулировочным винтом 1 и пружиной 3; снимите диафрагму 4. Рисунок 3–93. Детали корпуса дроссельных заслонок карбюратора 2107-1107010: 1 — рычаг привода дроссельных заслонок; 2 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 — втулка; 4 — рычаг связи с воздушной заслонкой; 5 — рычаг, закрепленный на оси дроссельной заслонки второй камеры; 6 — пружина; 7 — рычаг, связанный с пневмоприводом; 8 — корпус дроссельных заслонок; 9 — возвратная пружина первой дроссельной заслонки; 10 — ось второй дроссельной заслонки; 11 — дроссельные заслонки; 12 — ось первой дроссельной заслонки; 13 — ограничительные втулки; 14 — винт регулировки качества смеси холостого хода; 15 — уплотнительное кольцо; 16 — прокладка; 17 — корпус экономайзера принудительного холостого хода; 18 — крышка экономайзера; 19 — винт регулировки количества смеси холостого хода; 20 — диафрагма экономайзера; 21 — игла экономайзера; 22 — седло иглы; 23 — кронштейн крепления микропереключателя; 24 — микропереключатель; 25 — золотник; 26 — пружина золотника; 27 — рычаг, закрепленный на оси первой дроссельной заслонки Разберите корпус дроссельных заслонок (Рисунок 3–93): — сломайте головки ограничительных втулок 13, выверните регулировочные винты 14 и 19 и удалите остатки втулок; — отверните винты и снимите крышку 18 экономайзера холостого хода, диафрагму 20 с иглой 21, корпус 17 экономайзера и седло 22; — одновременно снимается кронштейн 23 с микропереключателем 24; — отогните усик стопорной шайбы и отверните гайку крепления рычагов на оси заслонки первой камеры; — снимите с оси заслонки первой камеры стопорную шайбу, рычаги 1, 2, 4 и 27 с шайбами и втулкой 3, а затем поджимную пружину 26 золотника и золотник 25; — отверните гайку крепления рычагов на оси дроссельной заслонки второй камеры, снимите рычаги с шайбами и пружиной. Рисунок 3–94. Детали корпуса карбюратора 2107-1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок Разберите корпус карбюратора (Рисунок 3–94): — отверните два винта и снимите пневмопривод дроссельной заслонки второй камеры; отверните три винта крепления крышки 4 пневмопривода и снимите ее, пружину и диафрагму 3 со штоком; — выверните винт крепления рычага 24 управления воздушной заслонкой, снимите кронштейн 26, рычаг и пружину 23, отсоедините от рычага тягу 25; — выверните винты, крепящие крышку 21 ускорительного насоса с возвратной пружиной 19; — выверните главные воздушные жиклеры 10 и 12, переверните корпус и, слегка постукивая по нему, вытряхните из колодцев эмульсионные трубки 11 и 13; — отверните корпусы 6 и 18 жиклеров и выньте их вместе с жиклерами 5 и 17; — отверните клапан-винт 9 и снимите распылитель 8 ускорительного насоса с прокладками, выверните регулировочный винт 16 ускорительного насоса; — выньте малые диффузоры 7 и 22 , выверните главные топливные жиклеры 14 и 15.	Двигатель Монтаж двигателя Разборка двигатель Поломки двигателя Сборка двигателя Испытание двигателя Блок цилиндров Цилиндры Поршни и шатуны Как подобрать поршень к цилиндру Зазор между поршнем и пальцем Зазоры между кольцами и канавками Зазоры между вкладышами и коленвалом Масса поршней (Вес) Сборка шатунно-поршневой группы Как проверить запрессовку пальца Параллельность осей кольца и головки шатуна Коленвал и маховик Коренные и шатунные шейки Вкладыши коренных подшипников Маховик Осевой зазор коленвала Головка цилиндров Снятие и установка Разборка и сборка Сёдла клапанов Клапаны Маслосъёмные колпачки Пружины Герметичность головки цилиндров Распределительный вал Зазор между кулачками распредвала и рычагами Натяжение цепи распредвала Проверяем распредвал Корпус подшипников распредвала Натяжитель цепи Цепь привода распредвала Система охлаждения Уровень и плотность жидкости Ремень насоса Насос охлаждающей жидкости Термостат Радиатор Система смазки Замена масла Масляный насос Промывка вентиляции картера Воздушный фильтр Топливный насос Бензобак Карбюратор 2107-1107010 Регулировка карбюратора Монтаж карбюратора Разбираем карбюратор Состояние карбюратора Сборка карбюратора Регулировка и настройка карбюратора Экономайзер Карбюратор 21053-1107010 Регулировка карбюратора 21053-1107010
руководство по ремонту —		—  своими руками

Карбюратор ваз 2107 дааз 1107010 устройство, регулировка уровня топлива, фото и видео

Содержание

• Как отрегулировать карбюратор
• Проверка сетчатого фильтра
• Настройка карбюратора ВАЗ 2106
• Неисправности карбюратора дааз 2107 1107010
• Самостоятельная настройка карбюратора
• Как можно выставить угол опережения зажигания
• Как устранить неполадки
• Искать информацию
• Руководство по выставлению
• Чистка, дефектовка, проверка карбюратора ВАЗ 2107
• Место установки карбюратора ВАЗ 2107

Как отрегулировать карбюратор

Регулировка карбюратора выполняется в несколько этапов:

1. Необходимо выполнить детальный осмотр карбюратора, очистить его от различных загрязнений и других недостатков.
2. Затем очистите сетчатый фильтр и помойте поплавковую камеру.
3. Далее почистите поплавковые жиклеры.
4. После этого отрегулируйте поплавковую систему, пусковой механизм и холостой ход.

Проверка сетчатого фильтра

Необходимо подкачать топливо вручную, а затем заполнить горючим поплавковую камеру. Далее закроется запорный клапан. Следующим действием нужно сдвинуть верхнюю крышку фильтра, а затем отвинтить клапан. Тщательно промыть его в растворителе, просушить сжатым воздухом.

Проблемы с подачей топлива можно обнаружить по таким признакам, как потеря или провалы мощности, «плохая реакция» на нажатие педали, неполадки в работе двигателя. Такие неполадки могут говорить и о неисправности сетчатого фильтра.

Дно поплавковой камеры лучше не протирать при помощи ворсистой или какой-либо аналогичной ткани, так как впоследствии жиклеры могут засориться оставшимися от нее волокнами.

Если у вас также возникнет интерес к замене топливного фильтра Лада Калина и замене сеточки бензонасоса, информацию можно найти здесь.

Прочищать поплавковую камеру нужно резиновой грушей, потом просушить ее сжатым воздухом. Грушей также можно проверить герметичность запорной иглы, так как сила давления, возникающая во время ее сдавливания, одинакова с давлением в топливном насосе.

При установке на место крышки карбюратора необходимо убедиться, что положение поплавков вертикально. Вы должны почувствовать давление во время установки, затем проверить, нет ли утечки воздуха из карбюратора. Если чувствуется поток воздуха, нужно заменить корпус клапана и иглу.

Настройка карбюратора ВАЗ 2106

На автомобиле ВАЗ 2106 регулировка холостого хода должна проводиться при условии, что все фильтры чистые (хотя бы воздушный поставьте новый), свечи практически новые, система зажигания работает идеально

Обратите внимание на то, что фильтр очистки воздуха должен быть установлен во время проведения регулировки карбюратора. Также нужно учесть, что уровень в поплавковой камере необходимо настроить заранее, если это необходимо

Про зазоры заслонок тоже не забывайте.

Регулировка холостого хода двигателя должна обеспечивать минимально возможное количество токсичных веществ в отработавших газах. При превышении норм содержания токсичных веществ эксплуатация автомобиля ваз 2106 запрещена.

ПРЕДУПРЕЖДЕНИЕ Регулировку холостого хода выполняйте с установленным воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90-95 °С) при отрегулированных уровне топлива в поплавковой камере и зазорах в приводе клапанов и правильно установленном моменте зажигания. Воздушная заслонка должна быть полностью открыта (проверьте это визуально через горловину карбюратора). Так как регулировку частоты вращения коленвала на холостом ходу и содержания окиси углерода (СО) в отработавших газах проводят совместно, а для регулировки содержания СО необходим газоанализатор, рекомендуем эти операции выполнять на станции технического обслуживания.

Расположение винтов регулировки системы холостого хода: 1 — винт состава (качества) смеси; 2 — винт количества смеси.

ПРИМЕЧАНИЯ Винты расположены глубоко в гнездах корпуса дроссельных заслонок, поэтому на фото винт 1 не виден. На новом автомобиле ваз 2106 на винты 1 и 2 напрессованы пластмассовые ограничительные втулки, позволяющие поворачивать винты только на половину оборота. Это сделано для предотвращения нарушения заводской регулировки. Если с втулками не удается отрегулировать содержание СО в отработавших газах, то, вывертывая винты, сломайте головки втулок, выверните винты, снимите с них остатки втулок и снова заверните винты.
1. Заведите на автомобиле ваз 2106 двигатель. Вращая винт 2 количества смеси, установите частоту вращения коленвала двигателя в пределах 750-800 мин. При заворачивании винта частота вращения уменьшается, при отворачивании — увеличивается. 2. После этого проверьте и при необходимости отрегулируйте содержание СО. Рекомендуем установить содержание СО — (1±0,3)%. Регулировку проводите винтом 1 состава (качества). При заворачивании винта содержание СО уменьшается, при отворачивании — увеличивается. Согласно введенному в действие с 1.01.2000 г. изменению № 1 к ГОСТ 17.2.2.03-87 содержание СО в отработавших газах автомобилей (если оно не указано заводом-изготовителем в руководстве по эксплуатации), оснащенных карбюратором и не имеющих каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин не должно превышать 3,5%. Не уменьшайте

содержание СО ниже 0,4%, так как при этом из-за пропусков воспламенения рабочей смеси в отработавших газах резко возрастает содержание несгоревших углеводородов (СН). При регулировке содержания СО несколько изменяется частота вращения коленвала. 3. Восстановите винтом 2 исходную частоту вращения коленвала 750-800 мин и проверьте содержание СО. При необходимости повторно откорректируйте содержание СО и затем частоту вращения. Резко нажмите на педаль акселератора и отпустите ее. Двигатель должен без перебоев увеличить частоту вращения коленвала, а после отпускания педали не должен заглохнуть. Если двигатель остановился, увеличьте винтом 2 частоту вращения до 800 мин, но не более.

ПОЛЕЗНЫЙ СОВЕТ При отсутствии газоанализатора можно с достаточной точностью отрегулировать холостой ход, контролируя частоту вращения коленвала двигателя по тахометру в комбинации приборов автомобиля ваз 2106. Плавно вращая винт 1 (качества) в нужную сторону, установите его в положение, при котором частота вращения на холостом ходу максимальна. Затем винтом 2 (количества) установите частоту 1100 мин. Постепенно вворачивая винт качества, снизьте частоту до 800 мин. Если карбюратор исправен, содержание СО в отработавших газах при таком способе регулировки не превысит 2%, что укладывается в допустимые пределы.

Неисправности карбюратора дааз 2107 1107010

Смеситель – сложное устройство, содержащее много тонких жиклёров, каналов, мелких деталей. Достаточно небольшой песчинки внутри тарированного отверстия для нарушения привычного ритма работы агрегата. Признаки неполадок проявляются явно. Основные причины – недостаток воздуха, бензина, нарушения при создании горючей смеси. Своевременная прочистка, промывка, регулировка карбюратора, обслуживание, замена воздушного фильтра исключат неприятности в поездке. Краткий обзор наиболее распространённых поломок.

1. Автомобиль заводится, работа на холостом ходу неустойчивая.
2. Заметно увеличился расход горючего.
3. Невозможно разогнать машину, холостой ход удерживает стабильно.
4. Наблюдаются «провалы» при попытке тронуться с места.
5. Появляются затруднения с холодным запуском.
6. Осложнения горячего пуска.
7. Обороты холостого хода завышены.
8. Карбюратор стреляет.
9. Не поступает топливо.
10. Карбюратор снаружи влажный, капли бензина на корпусе.
11. Случайные, несистемные перебои.

Перечисленные симптомы не указывают однозначно на разборку, ремонт карбюратора. Предварительно следует убедиться в исправности смежных узлов, механизмов. Например, ненастроенное зажигание, изношенная поршневая группа не позволят составить чёткую картину происходящего. Возможные грехи смесителя, за исключение износа базовых частей, реально устранить в домашнем гараже.

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

1. Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается. Винты качества и количества топлива в карбюраторе ДААЗ 2107
2. Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

1. Сначала с карбюратора снимается верхняя крышка. Перед началом регулировки с карбюратора ДААЗ 2107 снимается верхняя крышка
2. За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм). Игольчатый клапан карбюратора ДААЗ 2107 с регулировочным язычком, отмеченным буквой А
3. Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
4. После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм). Измерение максимального расстояния открытия игольчатого клапана на карбюраторе ДААЗ 2107
5. Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить. Открытие игольчатого клапана ДААЗ 2107 регулируется специальным упором на кронштейне поплавка
6. После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

Как можно выставить угол опережения зажигания

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

Видео — проблема раннего зажигания на ВАЗ 2106:

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам  и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют  лампочки или стробоскоп.

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

Гайка, фиксирующая корпус  трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

 Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

Медленно проворачивая корпус распределителя,  необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать  момент, при котором искра перестанет появляться, после чего зажать фиксатор.

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

Видео — как выставить зажигание по лампочке:

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

Как устранить неполадки

Чистка топливного жиклера происходит таким образом:

1. Сначала необходимо снять и разобрать механизм.
2. Далее нужно прочистить канал для горючего.
3. После этого надо затянуть все гаечным ключом.

Устранение неполадок клапана ЭПХХ и системы управления ЭПХХ выполняется так:

• первое, что нужно сделать – это проверить его контрольной лампой и прозвонить тестером на обрыв;
• в случае если клапан негерметичен, рекомендуем заменить иглу с седлом клапана. Также поможет регулировка уровня бензина в поплавковой камере карбюратора;
• если проблема кроется в резисторе, необходимо либо заменить его, либо обернуть тонкой проволокой для восстановления обрыва.

Дерганье машины чаще всего происходит из-за бензонасоса. При высокой температуре некачественные механизмы отказывают в работе. Лучше не экономить на этой детали и сразу покупать проверенный и первоклассный продукт.

Завести машину в холодную пору года бывает сложно. Если быстро это сделать не выходит, стоит попробовать подкачать насосом бензин. Также может быть, что система пуска пришла в негодность. Чтобы решить проблему, надо поменять или доработать тягу самостоятельно, дабы при входе друг в друга трубки не заедались. Помимо этого, желательно просушить свечи. Проблема может крыться и в воздушной заслонке, которая не закрывается перед пуском полностью. Чтобы устранить заедание, достаточно закрепить крепления. Также не стоит нажимать «газ» при пуске, так как может происходить обеднение смеси. При запуске необходимо удостовериться, что дроссельная заслонка открывается при вытянутом подсосе на нужный угол.

Помимо всего прочего, проблема может быть и в том, что в цилиндрах очень низкая компрессия, так как поршневые кольца полностью износились либо подгорели клапаны.

В случае если мотор не запускается или плохо работает в горячем состоянии, возможно, пробита диафрагма пускового устройства. Для решения проблемы нужно заменить и проверить, не упала ли винт-заглушка над винтом регулировки в пусковом устройстве. Кроме этого, после долгого простоя, особенно в мокрую погоду, возможна утечка напряжения в слабых местах: провода высокого напряжения, катушка зажигания, крышка прерывателя, бегунок. Еще бывает, что барахлит замок зажигания – при включении стартер крутится, но тока на катушке нет по вине контактов включения зажигания и в замке зажигания. Очень часто выходит из строя топливный клапан, что приводит к заливу второй камеры. Исправить это можно, заменив игольчатый клапан вместе с седлом клапана. Также желательно проверить искру на центральном проводе и зазор на контактах.

Редко, но все же бывает, что выходит из строя топливный насос из-за перегрева. Решение проблемы кроется в проверке рычагом ручной подкачки при снятом и отведенном в сторону шланге от карбюратора. Бывает, что при отсоединенном от карбюратора шланге насос качает топливо, а при соединенном – отказывает. Это может происходить из-за образования газов вскипевшего топлива в шланге до карбюратора от корпуса бензонасоса. В такой ситуации бензонасос накрывают мокрой холодной тряпкой.

Возможной причиной отказа двигателя может стать его перегрев. Достаточно дать ему немного остыть и вновь повторить манипуляцию, приоткрывая дроссельную заслонку. Стоит отметить, что в жаркую пору года дерганье, рывки и остановки могут происходить вследствие нехватки топлива. Устранить эти неполадки можно своими руками, если знать правила и нюансы.

Искать информацию

Руководство по выставлению

Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.

Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:

Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть

Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся

С помощью щупа вам необходимо увеличить зазор, примерно до 0.45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.

Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность. При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч. Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.

Извините, в настоящее время нет доступных опросов.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
