В поисках подробного разбора электросхем автомобиля ВАЗ, мастера часто изучают много источников и пособий. В данной статье собран максимум информации по этой теме в сжатой форме, которую можно использовать при починке и диагностике проблем машины.
Содержание
- Разбор схемы электропроводки
- Схема стеклоподъемников
- Схема работы центрального замка
- Схема фар
- Схема габаритов
- Схема подворотников
- Видео: проводка ВАЗ-2112
Разбор схемы электропроводки
Карта представляет собой подробную схему с системой символов. Разобраться в приведенном изображении под силу не каждому мастеру, потому для большего понимания необходимо ознакомиться с обозначениями.
Буквами отмечены клеммы, к которым осуществляется подключение:
- А – Динамик передний справа.
- Б – Магнитола.
- В – Жгут форсунок.
- Г – Диагностический разъём ЭУР.
- Д – Динамик передний слева.
- Е – Диагностический разъём контроллера отопителя.
- Ж – Динамик задний справа.
- З – Динамик задний слева.
- И – Разъём БК.
- К – Нить обогревателя стекла.
- Л – Актуатор пятой двери.
- М – Добавочный стоп-сигнал.
Важно отметить, что питание стартера имеется разные пути подключения. Существует два основных способа, которые мастер должен принять к сведению при диагностике автомобиля. Первый подразумевает поступления тока на клемму 50 прямиком из замка. Как правило, такой вариант встречается чаще и с ним знаком даже начинающий автовладелец. Второй способ представляет подачу через реле 10. Данный вариант используется редко, однако мастеру важно иметь во внимании и его наличие.
Отмеченные на схеме реле устанавливаются исключительно на колодке, которая в свою очередь крепится на блоке 35. Подробно это можно увидеть на представленной карте.
Схема стеклоподъемников
Работа стеклоподъемников невозможна при отсутствии зажигания. Приведенная схема представлена в довольно подробном содержании, потому требует минимальных пояснений.
При работе системы зажигания реле 11 выполняет функцию замыкания контактов. В это время происходит процесс подъема или опускания стекла. Сама система управляется при помощи группы селекторов под номерами 3, 4 и 9, 10.
Схема работы центрального замка
На изображении отмечены актуаторы в количестве 4 штук. Также особое обозначение имеет управляющий блок 3. Отмечается, что актуатор 7 располагается в двери с водительской стороны.
Данная схема также может показаться мастеру элементарной, однако существует весомый факт, который не всегда берется в учет создателями обозначений. Шнур белого цвета на изображении отмечает за процесс открытия замка, коричневый, в свою очередь, закрывает систему.
Схема фар
На схеме представлена система с однонитевыми лампами.
В качестве пояснения стоит отметить, что при нахождении переключателя 4 во втором положении, контакты при К4 замыкаются. Более простым языком это приводит к тому, что в режиме дальнего света работа происходит в каждой лампе.
Схема габаритов
Цифрами 1 и 6 показаны габаритные огни, работа которых происходит под действием переключателя. За подсветку номеров отвечают лампы 8. Их включение не зависит от того, в какой момент сработает реле.
Схема подворотников
Работа системы подворотников невозможна без подачи тока. Тем не менее, при действии аварийной сигнализации его поступление идет с клеммы 3, таким образом процесс не нуждается в зажигании.
Видео: проводка ВАЗ-2112
В данной статье были представлены основные схемы для автомобиля Ваз с 16 клапанным двигателем.
Каждая из карт оснащена системой обозначений, разобраться которой под силу как опытному, так и начинающему мастеру. Схемы будут незаменимыми помощниками в процессе диагностики поломок машины.
Блок предохранителей ВАЗ-2112 инжектор 16 клапанов: схема, распиновка
Предохранители не устанавливают только в автомобили старого образца. Все современные модели оснащены большим количеством электроники, поэтому они имеют специальные устройства, которые спасают цепь питания от перегрузок. Благодаря тому, что в цепи есть блок предохранителей, элементы ВАЗ-2112, имеющего инжектор на 16 клапанов, не выходят из строя при превышении нормы потребляемого тока.
Основные параметры
Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока.
Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:
- желто-коричневый работает при 5 амперах;
- более темный коричневый – при 7,5;
- красный – при силе тока 10;
- насыщенный синий – при 15;
- ярко-желтый рассчитан на 20;
- бесцветный или прозрачный – на 25;
- зеленый – на 30.
Читайте также: Как сделать тюнинг салона на ВАЗ-2112
Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.
За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок.
У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.
Если вы комплектуете автомобиль дополнительным оборудованием, обязательно поставьте эти элементы.
Какие предохранители собраны в блок
Всего в блоке содержится 20 элементов. Схема по номерам выглядит следующим образом:
- F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
- F2 отвечает за ближний свет левых фар;
- F3 – за дальнее освещение фар по левому борту;
- F4 работает в цепи с правой противотуманной фарой;
- F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
- F6 находится в цепи переносной лампы;
- F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
- F8 – за контакты реле и элементы системы обогрева заднего стекла;
- F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
- F10 находится в резерве;
- F11 защищает цепь габаритов, расположенных справа;
- F12 отвечает за работоспособность ближнего света правых фар;
- F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
- F14 находится в цепи с левой противотуманной фарой;
- F15 защищает блокировку замка багажного отсека и обогрев сидений;
- F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
- F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
- F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
- F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
- F20 – за задние противотуманные фары.
Читайте также: Как делается тюнинг салона на ВАЗ-2112
Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.
Электромагнитные реле
Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:
- за исправность ламп отвечает К1;
- за включение очистителя переднего стекла – К2;
- за поворотные указатели и аварийную сигнализацию – К3;
- за срабатывание ближнего света фар – К4;
- за включение дальнего – К5;
- за отогрев заднего стекла – К7;
- за противотуманные фонари, расположенные сзади – К8.
Читайте также: Каков объем багажника на ВАЗ-2112
В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель.
Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.
Общий вид ВАЗ-2112 | Скачать чертежи, чертежи, блоки Autocad, 3D модели
- Русский
- Компас
- Автомобильная промышленность
- Образовательный
Узнайте, как скачать этот материал
Подпишитесь, чтобы получать информацию о новых материалах:
t.
me/alldrawings
vk.com/alldrawings
Описание

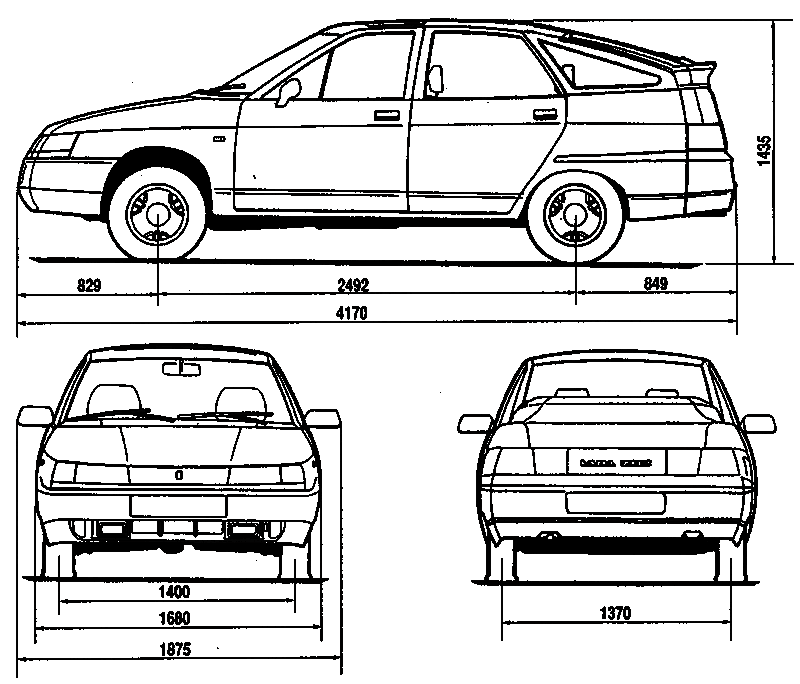

Общий вид, кинематическая схема автомобиля ВАЗ-2112
