Общий обзор Chevrolet Aveo и Daewoo Nexia

Безопасность Chevrolet Aveo по сравнению с Daewoo Nexia.

Заключение и мнения

, отзывы и характеристики

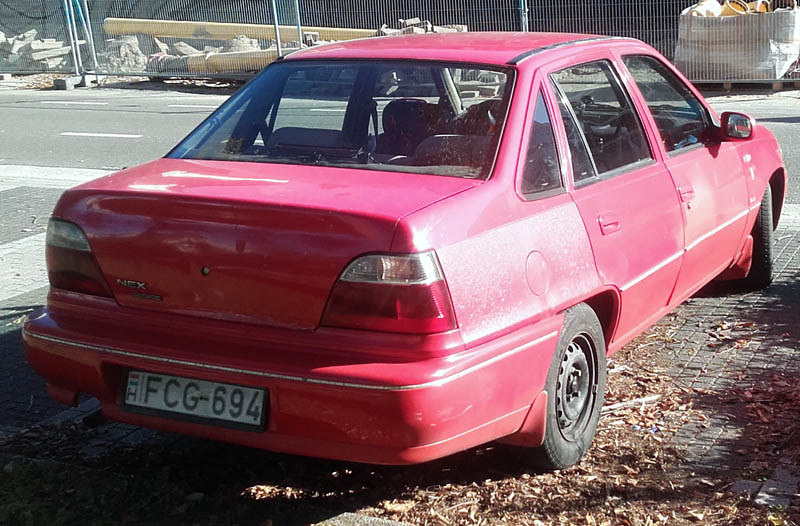

Daewoo Nexia — автомобиль, выпускаемый южнокорейской компанией Daewoo с 1994 года на базе моделей, созданных немецким концерном Opel. С начала производства сошло 2 поколения этих машин, второе поколение увидело свет в 2008 году.Принципиально автомобиль не изменился, большинство нововведений коснулось внешнего вида.

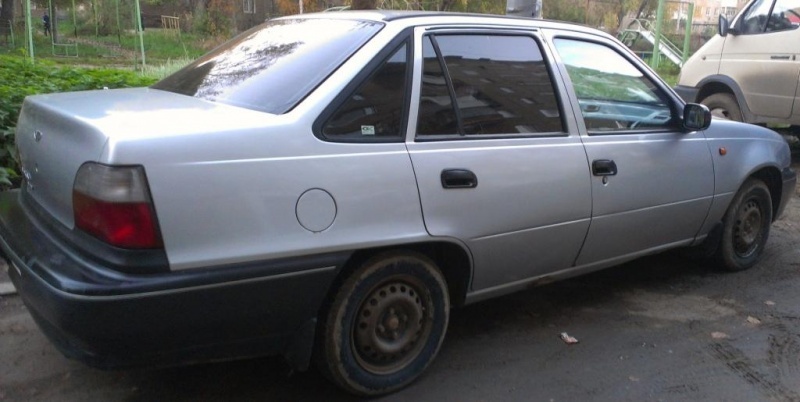

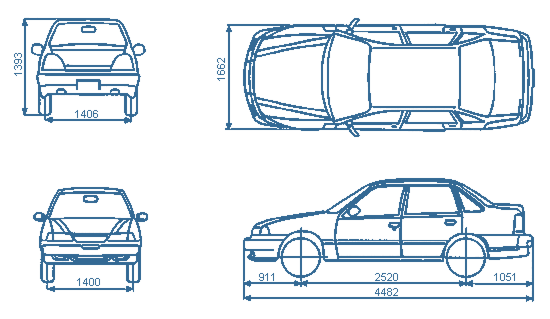

Daewoo Nexia последнего поколения — пятиместный четырехдверный седан. Длина автомобиля — 448,2 см, ширина — 166,2, а высота до крайней точки кузова — 139,3 см. Багажник не раскладывается, его постоянный объем 530 литров. С места до ста километров Daewoo Nexia разгоняется за 11 секунд, максимальная скорость, которую он может развивать, составляет 185 км / ч. Данная модель комплектуется только 5-ступенчатой ​​механикой и двигателями 2-х типов — 1.5 и 1,6 л. Полная масса автомобиля — 1530 кг, высота дорожного просвета — 158 мм.

Все модели оснащены обогревом заднего стекла, дворниками с регулируемой паузой, противоударными балками по бокам. Также в автомобиле любой комплектации есть возможность удаленно открывать крышку багажника и лючок топливного бака из салона.

Daewoo Nexia: отзывы владельцев

Данная модель довольно популярна в России, в основном из-за доступной цены. По сути, это один из самых дешевых автомобилей в нашей стране, успешно конкурирующий с продукцией отечественного автопрома.Поскольку цена на этот автомобиль невысокая, то богатым оснащением и большим количеством дополнительных опций автомобиль похвастаться не может. К дизайну модели можно отнести как к плюсам, так и к минусам. С одной стороны, он довольно аккуратный, элегантный, с другой — простой и незаметный. Многие говорят, что надежность — одно из главных достоинств модели Daewoo Nexia. Отзывы показывают, что выходит из строя крайне редко, в основном водителям приходится тратиться только на плановое обслуживание, что для большинства владельцев вполне доступно.Автомобиль достаточно маневренный, хорошо управляется и четко держит дорогу.

Впрочем, недостатков у модели тоже немало. Часто у владельцев возникают проблемы с парковкой из-за небольшого клиренса модели Daewoo Nexia. Отзывы показывают, что, хотя производители указывают, что размер дорожного просвета составляет примерно 16 см, защита на двигателе значительно его уменьшает. Поэтому машина не только задевает бампером бордюры, но и периодически протирает днище на неровной дороге.К недостаткам можно отнести компоновку автомобиля Дэу Нексия. Отзывы показывают, что крупным пассажирам придется потесниться, если все места в салоне будут заняты. Для высоких пассажиров машина тоже не особо рассчитана. Багажник в машине достаточно вместительный для седана, однако задние сиденья не раскладываются и не снимаются. Поэтому переносить длительные нагрузки или крупную бытовую технику в этой модели довольно сложно. Практически все владельцы жалуются, что кузов подвержен коррозии — через год эксплуатации появляются мелкие точки ржавчины.Пластик внутри выглядит дешево, между панелями есть зазоры, периодически заводятся сверчки. Оставляет желать лучшего и шумоизоляция.

Описание конструкции двигателей A15SMS и F16D3 DAEWOO NEXIA N150. Некоторые особенности Daewoo Nexia Двигатели Daewoo Nexia A15SMS

Седан Deously Nexia очень популярен в нашей стране, так как сочетает в себе высокий уровень надежности, безопасности и приемлемой стоимости. Этот автомобиль отлично продается даже в заводской комплектации, но многие автовладельцы проводят тюнинг, позволяющий сделать автомобили уникальными и выразительными.

Tuning Deo Nexia позволяет изменить машину до неузнаваемости, установив такие элементы как:

• новые пороги;
Литые диски
• ;
• спойлер;
Оригинальный бампер
• и многое другое.

В салоне тоже можно поменять много:

• сиденья станции заменяют изделиям с опорной моделью;
• изменить цвет подсветки панели приборов;
• добавить дополнительную подсветку в салон;
• перетащите пластик и др.

Тюнинг двигателя — тема для отдельного разговора. Например, можно заменить распредвал и прошивку на део, значительно увеличив динамику автомобиля.

Сложности тюнинга силового агрегата этого автомобиля связаны со сложностью покупки качественных запчастей на устаревший и слабый Двигатель. Некоторые и вовсе считают тюнинг 1,5-литрового мотора мощностью 75 л.с. Совершенно бессмысленной проверкой.Объясняют это максимально возможным увеличением мощности на 30 л.с. и значительное сокращение моторного теста. Не все владельцы Дэу Нексия. Согласен с этой точкой зрения.

Можно приобрести уникальный тюнинг-комплект на замену поршневой группы и ГРМ немецкого производства, но такие детали встречаются очень редко и неоправданно дорого. Намного выгоднее купить, настроить и установить новый двигатель повышенной мощности.

Профессиональные автомеханики отмечают, что при тюнинге двигателя део Нексия может быть установлен компрессор, который будет подавать топливно-воздушную смесь в двигатель.Важно грамотно выставить давление, выдаваемое этим устройством, чтобы не вывести из строя силовой агрегат.

Как показывает практика, к цилиндрам двигателя можно подавать даже не самые дорогие, но очень надежные отечественные компрессоры, рабочая смесь под давлением намного выше атмосферного. Для обычных двигателей вне зоны чрезмерное увеличение может быть фатальным. Зарастая при увеличении лошадиных сил, возникнут Локальные перегрева, которые могут не выдержать валы, шатуны и поршни.

Если вы планируете произвести тюнинг Motor deo Nexia путем установки механического нагнетателя, не настраивайте его на давление более 0,5 атм.

Что касается более глубокого технического тюнинга силового агрегата Нексии, то он выполняется редко. В этом случае могут быть выполнены такие действия:

Тюнинг Motor Deo Nexia требует установки следующих запчастей:

поршни
• кованые;
• стержней усиленной конструкции;
• легкий маховик;
• облегченный и усиленный ГРМ.

Без усиленного сцепления и тормозных колодок невозможно обойтись Повышенная износостойкость.

Серьезная настройка 1,5-литровых недиссими-моторных двигателей — это в основном сильные стороны, а простые автомобилисты могут ограничиться чип-тюнингом, о котором мы расскажем ниже.

Внешний вид

Многие автолюбители начинают тюнинг Deously Nexia не с улучшенных технических характеристик, а с преображения экстерьера, которое предполагает установку кузова, спойлеров, тонировки и других деталей.Установка всего этого полностью преображает автомобиль и немного улучшает динамику (за счет увеличения аэродинамических параметров).

Все работы по тюнингу внешнего вида автомобиля можно провести в гараже, не отдавая денег мастерам в сервисных центрах. Вам нужно только купить новые бамперы, спойлер и пороги и установить их вместо штатных деталей кузова с помощью набора обычных ключей и отверток.

Тюнинг Дальний

Популярностью пользуются тюнинговые фары Deo Nexia.Например, вместо них можно установить блоки босенона, а габаритные огни переводить в поворотники. В этом бампере дополнительно можно задние шайбы. По такому же принципу тюнинг задних фонарей. Также можно воспользоваться другим методом тюнинга, который предполагает тонировку задних фонарей специальной пленкой или лаком.

Установка дефлекторов

Дефлекторы на капоте и боковых окнах придают двигателю оригинальность и делают его более элегантным. Кроме того, эти аксессуары добавляют практичности, так как после их установки на боковые окна вы сможете подогнать стекло в дождь и снег, проветривая салон и не допуская запотевания.

Что касается так называемых муфелей (дефлектор на капоте), то они не влияют на динамику, но делают внешний вид Deously Nexia более агрессивным. Кроме того, таким образом вы защитите капот от мелких сколов и других повреждений от камней и вылетающих из колес перед едущими автомобилями.

Тюнинг салон

Салон автомобиля deo Nexia сделан не лучшим образом, поэтому каждый без исключения владелец мечтает его модернизировать. В этом случае все упирается в ваши возможности и фантазию.Если есть деньги, можно заменить практически все:

• мест;
• обивка;
Подсветка
• и многое другое.

Перетянуть в кожу или любой другой материал можно дверные карты, сами сиденья и даже приборную панель. Все это тихо, но результат обычно превосходит все ожидания. Новый салон Deo Nexia станет неузнаваемым и неповторимым.

Панель приборов

Придать салону оригинальность позволяет новая приборная панель с жидкокристаллическим дисплеем.Как правило, обычно предусмотрена регулировка яркости, позволяющая настроить панель под себя. Дополнительно можно установить датчик дождя, который автоматически включит дворники в нужный момент, и вам не придется отвлекаться от дороги. Если есть немного денег, можно разобрать приборную панель и заменить в ней подсветку на любой понравившийся цвет. В этом нет ничего сложного, если есть свободное время и некоторые навыки разборки автомобильных салонов.

Замена сиденья

Кресла в Дэу Нексия далеко не самые удобные, поэтому по возможности их лучше заманить.Вместо стандартных изделий можно установить новые от recaro или другой фирмы, оснащенные боковой опорой. Сидеть в таких креслах намного удобнее.

Тюнинговать машину своими руками можно как угодно, ведь фантазии нет предела — все держится на деньгах. Вы можете посмотреть в этой статье или в Интернете фото тюнингованных некси и выбрать подходящий вам вариант по вкусу.

Вы можете установить этот практичный элемент в свою део Нексию самостоятельно в гаражных условиях.Просто купите на авторынке или в специализированном магазине подлокотник и произведите его установку согласно прилагаемой инструкции. Если не получится, поищите в интернете других автовладельцев, как с этой задачей справляются другие автовладельцы. Как правило, за 5-10 минут можно установить подлокотник, что добавит вам комфорта.

Чип-тюнинг Deo Nexia своими руками

Чип-тюнинг двигателя део Нексия задача несложная. В большинстве случаев на этих машинах устанавливаются блоки управления марки KDAC_ZXJN.Перед началом тюнинга убедитесь, что автомобиль не усугубляет поломки.

Что потребуется?

Для чип-тюнинга понадобится следующий набор вещей:

1. Виллем программист (он недешевый, так что просто спросите у него немного).
2. Плата перехода с микросхемы на разъем ЭБУ.
Микросхема
3. WinBond 27C512 для записи новой прошивки.
4. Прошивка.

Все необходимое можно купить и найти на специализированных форумах по део Нексии.

Как провести чип-тюнинг?

Подключите программатор к компьютеру, действуя по инструкции, и загрузите прошивку на микросхему. Далее нужно снять клеммы с АКБ под капотом Deo Nexia и найти блок управления, расположенный у правой передней двери за обшивкой.

Снимаем блок (отключать нельзя), сверху откручиваем пару болтов, отсоединяем микросхему синего цвета и вставляем новую микросхему с более ранней прошивкой.Чтобы обойтись без пайки, воспользуйтесь переходником платы.

Установите крышку блока и вставьте обратно. Установите клеммы и поверните ключ в замке зажигания, но не заводите машину. Вы должны услышать работу бензонасоса (это признак правильности выполненных действий). Если все так, запустите двигатель и проверьте его работу на отсутствие детонаций и неравномерной работы. Если что не так, попробуйте залить на микросхему другую прошивку, а если не подходит — верните на место штатную микросхему.

Chevrolet Двигатель Lanos 1.5 Литр мощностью 86 лошадиных сил по сути разрабатывают инженеры Opel. Это бензиновый атмосферник из серии A15SMS, который можно встретить в Deu Nexia. Простой и надежный 8-клапанный мотор имеет ряд конструктивных особенностей, о которых мы поговорим подробнее.

Устройство двигателя Chevrolet Lanos 1.5

Двигатель LANOS 1.5 бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиблочный, с верхним расположением распределительных валов.. Расположение Б. моторного отсека поперечное. Работа цилиндра: 1-3-4-2, обратный отсчет — от шкивов вспомогательных агрегатов. Система питания — поэтапный распределенный впрыск топлива (нормы токсичности Евро-3). Мотор имеет чугунный блок цилиндров.

Двигатель с коробкой передач и силовой агрегат формы сцепления — цельный блок, закрепленный в моторном отсеке на трех упругих резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на передней стенке блока цилиндров, а левая и задняя — к коробке передач.

Головка блока цилиндров двигателя Chevrolet 1.5

Шевроле Ланос 8-ми клапанная литая ГБЦ из алюминиевого сплава, всего на все четыре цилиндра. Головка центрируется на блоке двумя втулками и крепится на десять болтов. Между блоком и головкой блока цилиндров установлена ​​уплотнительная прокладка.

На противоположных сторонах ГБЦ расположены окна впускного и выпускного каналов. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров.Клапан закрывается под действием одной пружины. Он упирается нижним концом в шайбу, а верхний — на пластину, удерживаемую двумя крошками. Разборные скрипы имеют форму усеченного конуса, а на их внутренней поверхности в штоках клапана выполнены заглушки. Выпустить клапаны в движение распредвала. Распределительный вал — чугун, вращается на пяти опорах (подшипниках) в алюминиевом корпусе подшипников, который прикреплен к верхней части головки блока цилиндров.

Драйвер ГРМ двигателя Chevrolet Lanos 1.5

Привод распредвала Lanos с 8 клапанами на распредвал осуществляется зубчатой ​​рейкой от коленчатого вала.Клапаны приводятся в действие распределительными валами через рычаги давления, которые одним плечом подводятся на зазоре гидрокоматоров, а другие плечи через направляющие шайбы находятся на штоках клапанов.
Двигатель оборудован гидрокомпенсаторами , которые представляют собой саморегулирующиеся опоры рычагов трубопроводов. Под действием масла, заполняющего внутреннюю полость компенсатора, плунжер компенсатора выбирает зазор в приводе клапана. Использование гидрокомпенсаторов в приводе клапанов снижает шум газораспределительного механизма, а также исключает его обслуживание.

При обрыве ремня клапанов гнет однозначно! Помимо других особенностей, можно отметить, что ремень ГРМ вращает помпу (водяную помпу). Замена ремня проводится каждые 60 000 км пробега, помпу необходимо менять раз в 120 тыс. Км пробега.

Технические характеристики двигателя Ланос 1.5 8 клапанов

• Рабочий объем — 1498 см3
• Количество цилиндров — 4
• Количество клапанов — 8
• Диаметр цилиндра — 76,5 мм
• Ход поршня — 81.5 мм
• Привод пилы — ремень
• Мощность л.с. — 86 при 5800 об. в мин.
• Крутящий момент — 130 Нм при 3400 об. в мин.
• Максимальная скорость — 172 км / ч
• Разгон до первой сотни — 12,5 секунд
• Вид топлива — бензин АИ-92
• Расход топлива по городу — 10,4 л.
• Расход топлива в смешанном цикле — 6,7 л.
• Расход топлива по трассе — 5,2 литра

, он производился фирмой Дэу Ланос в огромных количествах в Корее, Китае, Индии, Польше, Украине… Часто модель могла иметь разные названия, но конструктивно это один и тот же бюджетный автомобиль.

Двигатель Chevrolet 1.5 A15SMS предназначен для автомобилей Шевроле Ланос (Дэу Ланос).
Характеристики. Двигатель A15SMS — это доработанный двигатель модели G15MF, который до рестайлинга устанавливался на Daewoo Nexia. Двигатель получил некоторые улучшения, такие как: клапанная крышка из специального пластика, появились дополнительные датчики. Система управления двигателем, впускной ресивер другой формы, появился электронный модуль зажигания.На двигателе установили два каталитических выхлопных газа и два датчика концентрации кислорода. Это позволило сделать соответствие экологическим нормам Euro 3. Также дополнительно на силовом агрегате установили датчик положения распредвала и датчик детонации.
Двигатель Двигатель аналогичен двигателям, используемым для установки на KADETT E и ASCONA C, поэтому трудно дождаться выдающихся характеристик от этого двигателя. Поэтому двигатель не может похвастаться низким расходом топлива.
ГРМ — ременная передача. При разрезании ремня клапанов. В головке установки гидрокомматоров регулировка зазоров не нужна.
Стоит отметить, что этот двигатель обладает довольно неплохим ресурсом. Ресурс мотора 1.5 A15SMS около 200-250 тыс км. Без капремонта нет разъездов более 300 тыс. Км.

Chevrolet 1.5 A15SMS Характеристики двигателя Lanos

Конструкция

Четырехтактный четырехцилиндровый бензиновый с электронной системой впрыска топлива и зажигания, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распредвала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки — комбинированная.
Блок цилиндров изготовлен из чугуна, цилиндры растачиваются непосредственно в корпусе кузова.Коленчатый вал чугунный с восемью противовесами. Прутки стальные кованые. Алюминиевые поршни со смещенными на 0,7 мм отверстиями под поршневой палец по оси симметрии в сторону задней стенки блока цилиндров. GBC алюминиевая, восьмигловеная. Клапаны оснащены одной пружиной и приводятся в действие нажимными рычагами.

Сервис

Замена масла в двигателе A15SMS 1.5. Замена масла Б. Шевроле Ланос. Двигатель A15SMS объемом 1,5 л производит каждые 10 тыс. Км (некоторые автовладельцы производят замену масла каждые 7-8 тыс. Км).Объем масла в двигателе 3,75 л. При замене масла вместе с фильтром остается 3,3-3,5 л масла, если не менять фильтр, то чуть меньше. Масло подходит по SAE — 5W30 и 5W40.
Замена ремня ГРМ. По регламенту технического обслуживания Проверка состояния ремня ГРМ должна проводиться через 50 тыс. Км. Ремень подлежит замене после 60 тыс. Км пробега. При замене ремня ГРМ необходимо заменить натяжной ролик.

Daewoo Nexia 2008. Есть пар из-под крышки расширительного бачка (белый дым)

Разбивка колодок gBC

Самый частый ответ на такую ​​проблему, это выхлопная прокладка цилиндра (ГБЦ), если не сложно разобрать двигатель, наверное, первая идея поменять эту прокладку. Но представьте, что есть еще две причины, по которым антифриз выжимается из системы.

1- Это высотная пробка в системе охлаждающей жидкости, из-за нее может не работать не только печка в салоне, а это уже признак пробки в охлаждающей жидкости при условии, что уровень жидкости нормальная, но возможна и некорректная работа термостата.Что может привести к повышению давления в системе охлаждения. Ну и выдавливание антифриза.

2 проблема связана с расширительной бочкой, ну и умной крышкой этого бачка.

Для улучшения циркуляции охлаждающей жидкости по двигателю при запуске двигателя создается небольшое давление насоса, что увеличивает эффективность системы охлаждения. Если в системе охлаждающей жидкости недостаточно давления, двигатель быстро нагреется. Что может привести к закипанию или разложению антифриза.При разложении антифриза парами ищем слабые места. Такие, как деревянные резиновые уплотнительные кольца системы охлаждения, плохие форсунки, неплотно закрытая крышка расширительного бачка или радиатора.

GBC конечно тоже не мелкая проблема, но тоже вполне поддается диагностике и, как оказалось, очень просто.

Запускаем двигатель, открываем крышку расширительного бачка, если на холостом ходу видны пузыри, которые идут из основного шланга, этот один из двух или сломан из-за воздушной пробки, или проблема с прокладкой CHC.

Если это воздушная пробка, то ликование и ожидание от нее можно доставить, самая эффективная процедура очень сложна в описании, так как необходимо провести ряд последовательных действий и лучше их показать камера.

Если нет пробок и проблемы с GBC, то у вас будет постоянное или слабое сверление расширительной бочки или уровень антифриза будет постепенно уходить.
Если у вас где-то есть охлаждающая жидкость и на двигателе нет следов, значит, охлаждающая жидкость должна быть либо в цилиндре, либо в глушителе, что тоже часто бывает.Это говорит о проблеме с GBC.

Неисправности расширительного бачка

Сначала надо посмотреть течи антифриза на бочке, с ним три проблемы:

1- Крышка расширительного бачка (прикрытая крышкой крышки) пропускает воздух, деформация крышка РБ — расширительный бачок только замена оригиналу.

2- Порвалась резьба крышки расширительного бачка, в этом случае новая крышка долго не поможет!

У 3-х расширительных бочек есть затек или разрыв на шве, что от повышения давления в системе двигателя проявляется, бывают такие случаи, как охлаждение в ДВС. Зазор стыкуется и охлаждающая жидкость перестает выдавливаться.

4- воздушные дроу (бывает, но редко)

Самое главное — это визуальный осмотр на предмет и места утечек, а также на отсутствие повреждений шлангов.

Обратите внимание на резьбу, на которой закручивалась крышка бачка.

Бывает, что если закрутить крышку, она криво поднимается и жидкость легко уходит из бачка. Если посмотреть на резьбу бака, то не понятно вся она или нет, но если она оказалась высоко с одной стороны, то это все рябь.

Прочие причины

1. Белая эмульсия (пена) на щупе проверки уровня масла или на крышке горловины маслобака говорит о попадании охлаждающей жидкости в систему смазки, скорее всего, через отверстие в прокладке ГБЦ. Однако иногда прокладка бывает целой и невредимой, а протечка происходит из-за трещин в самом блоке. Но в любом случае при наличии белой эмульсии в системе смазки необходимо бить тревогу, а еще лучше взять инструмент в руки и устранить неисправность.

2. Белый дым из выхлопной трубы при работающем двигателе, свидетельствует о проникновении охлаждающей жидкости в цилиндр (цилиндры) двигателя. При этом его уровень снижается, так как он частично «залетает в трубу». Выхлоп автомобиля может быть белым при движении двигателя, большое количество конденсата и большая влажность воздуха не являются неисправностью, но если «дыма» всегда много — стоит задуматься.

3. Масляные пятна на поверхности охлаждающей жидкости в расширительном бачке или в радиаторе говорят о проникновении масла туда, где это не допускается.

Причина скорее всего в неисправности головки ГБЦ. Хотя бы проверьте, стоит ли.

4. Пузырьки над расширительным бачком или радиатором указывают на попадание охлаждающей жидкости в выхлопные газы. Где-то дыры, и скорее всего именно в блоке укладки блока. При замене охлаждающей жидкости может появиться некоторое количество пузырей — это нормально, но если тоосол постоянно «пузырится» — значит что-то нагло.

пять. Шейка oil-wave закрытая

6.Тосол выходит из-под шпилек крепления выпускного коллектора

8. Вода из радиатора попадает в блок цилиндров — необходимо заменить радиатор

Сложность

Не указано

Система управления двигателем состоит из электронного блока управления (ЭБУ), датчиков работы двигателя и автомобиля, а также исполнительных устройств.

Элементы электронной системы управления двигателем F16D3 :

1 * — датчик фазы;

2

3 *

4 * — диагностический башмак;

5 *

6 * — датчик детонации;

7

8 * — датчик скорости;

9 *

10 *

11 — аккумуляторная батарея;

12

13 *

14 — катушки зажигания;

15 *

16 *

17 * — свеча зажигания;

18 * — Диагностический датчик концентрации кислорода.

Примечание:

*

Схема электронной системы управления двигателем F16D3 :

1 — аккумуляторная батарея;

2 — выключатель зажигания;

3 — реле зажигания;

4 — ЭБУ;

5 — диагностический башмак;

6 — комбинация инструментов;

7 — выключатель кондиционера;

8

9 — компрессор кондиционера;

10 — датчик скорости вращения колеса;

11

12 — датчик давления хладагента кондиционера;

13

14 — датчик контроля концентрации кислорода;

15 — датчик положения коленвала;

16 — катушки зажигания;

17

18 — форсунка;

19 — датчик фазы;

20 — датчик абсолютного давления воздуха на входе;

21

22 — датчик детонации;

23 — клапан системы изменения длины впускного тракта;

24 — клапан продувки адсорбера;

25 — датчик температуры охлаждающей жидкости;

26 — датчик положения дроссельной заслонки;

27 — Регулятор холостого хода;

28

29

30

31 — реле топливного насоса;

32 — Узел топливного насоса.

Элементы электронной системы управления двигателем A15SMS :

1 * — датчик положения коленвала;

2 — датчик температуры воздуха на входе в двигатель;

3 — датчик фазы;

4 * — датчик положения дроссельной заслонки;

5 * — диагностический башмак;

6 * — электронный блок управления;

7 — датчик абсолютного давления воздуха на входе;

8 * — датчик концентрации кислорода диагностический;

9 * — датчик детонации;

10 * — Контрольная лампа системы управления;

11 * — монтажный блок предохранителей и реле;

12 — Датчик неровной дороги;

13 * — датчик скорости;

14 — аккумуляторная батарея;

15 — катушка зажигания;

16 * — датчик температуры охлаждающей жидкости;

17 * — датчик контроля концентрации кислорода;

18 * — свеча зажигания.

Примечание:

* — Элемент на фото не виден.

Схема электронной системы управления двигателем A15SMS :

1 — аккумуляторная батарея;

2 — выключатель зажигания;

3 — ЭБУ;

4 — диагностический башмак;

5а, 5б. — датчик абсолютного давления воздуха на входе;

6 — датчик температуры воздуха на впуске;

7 — датчик температуры охлаждающей жидкости;

8 — высокая скорость вращения вентилятора системы охлаждения;

9 — реле низкой скорости вентилятора системы охлаждения;

10 — вентилятор системы охлаждения;

11 — датчик детонации;

12 — датчик скорости автомобиля;

13 — комбинация инструментов;

14 — датчик фазы;

15 — датчики концентрации кислорода управляющие и диагностические;

16 — Датчик неровной дороги;

17 — выключатель кондиционера;

18 — реле компрессора кондиционера;

19 — компрессор кондиционера;

20 — реле топливного насоса;

21 — узел топливного насоса;

22а, 22б — клапан продувки адсорбера;

23 — катушка зажигания;

24 — клапан рециркуляции выхлопных газов;

25 — регулятор холостого хода;

26 — датчик положения дроссельной заслонки;

27 — форсунки;

28 — Датчик положения коленчатого вала.

ЭБУ (контроллер) представляет собой мини-компьютер специального назначения. Он включает в себя оперативное запоминающее устройство (RAM) и программируемое постоянное запоминающее устройство (PPZ). ОЗУ используется микропроцессором для временного хранения текущей информации о работе двигателя (измеренных параметров) и расчетных данных. Из оперативной памяти блок управления двигателем берет программу и исходные данные для обработки. В ОЗУ также записаны коды неисправностей. Эта память зависит от энергии, т.е.е. При прекращении подачи электроэнергии (отключение аккумуляторной батареи или отключение блоков жгута проводов) его содержимое стирается. PPZA хранит программу управления двигателем, которая содержит последовательность рабочих команд (алгоритмов) и данные калибровки — настройки. PPZ энергонезависим, т.е. содержимое памяти не меняется при отключении питания. Компьютер получает информацию от датчиков системы и управляет исполнительными механизмами, такими как топливный насос и форсунки, катушка зажигания, регулятор зажигания, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, клапан рециркуляции выхлопных газов, клапан впускного тракта (на моторе F16D3), муфта компрессора кондиционера, вентилятор системы охлаждения.

ЭБУ (контроллер) двигателя F16D3

ЭБУ (контроллер) двигателя A15SMS

Электронный блок управления на автомобиле с двигателем F16D3 расположен на открытом пространстве Перед аккумулятором, а на автомобиле с двигателем A15SMS — в салоне автомобиля под панелью приборов справа (под обивкой боковины).

Размещение ЭБУ (контроллера) двигателя F16D3

Размещение ЭБУ (контроллер) двигателя A15SMS

Помимо питания датчиков и управления исполнительными устройствами исполнительных механизмов, ЭБУ выполняет диагностические функции системы управления двигателем (система боковой диагностики): определяет наличие неисправностей элементов в системе, включает контрольную лампу неисправности. в комбинации приборов и сохраняет коды неисправностей в своей памяти.При обнаружении неисправности во избежание негативных последствий (прогиб поршней из-за детонации, повреждение каталитического нейтрализатора при пропусках зажигания топливно-воздушной смеси, превышении предельных значений для токсичность выхлопных газов и др.) компьютер переводит систему на аварийные режимы работы. Суть их в том, что при выходе из строя датчика или его цепи блок управления двигателем применяет данные замены, хранящиеся в его памяти.

Контрольная лампа неисправности системы управления двигателем Расположена в комбинации приборов.

Размещение контрольной лампы системы управления двигателем в комбинации приборов

Если система исправна, то при включении зажигания контрольная лампа должна повернуться. Таким образом, компьютер проверяет работу лампы и цепи управления. После запуска двигателя контрольная лампа должна погаснуть, если нет условий для ее включения в память ЭБУ.Включение лампы при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность, и дальнейшее движение автомобиля происходит в аварийном режиме. При этом могут ухудшиться некоторые параметры работы двигателя (мощность, пикап, экономичность), но возможно движение с такими неисправностями, и машина легко может дойти до сотни.
Если неисправность была временной, ЭБУ выключает лампу на три поездки без сбоев.
Коды неисправностей (даже если лампа погасла) остаются в памяти агрегата и могут быть прочитаны с помощью специального диагностического прибора — сканера, подключенного к диагностической колодке.

Накладка диагностическая (диагностический разъем) Находится в салоне автомобиля под панелью приборов справа (под обивкой боковины).

Размещение диагностического разъема

Чтобы получить доступ к диагностической колодке, снимите колпачок обивки.

Доступ к диагностическому разъему

При удалении кодов неисправностей из памяти электронного блока с помощью диагностического прибора контрольная лампа неисправностей в комбинациях приборов гаснет.
Датчики системы управления выдают компьютеру информацию о параметрах двигателя и автомобиля, на основании которой он рассчитывает момент, продолжительность и порядок открытия топливных форсунок, момент и порядок искрообразования.

Датчик положения коленчатого вала На двигателе F16D3 находится на передней стенке блока цилиндров под масляным фильтром, а на двигателе A15SMS — на корпусе масляного насоса.

Датчик положения коленчатого вала двигателя F16D3

A15SMS Датчик положения коленчатого вала двигателя

Датчик отображает на блоке управления информацию о частоте вращения и угловом положении коленчатого вала.Датчик индуктивного типа, реагирует на прохождение возле его сердечника зубцов уточняющего диска, прикрепленных к щеке коленчатого вала 4-го цилиндра — на двигателе F16D3 или совмещенных с приводом вспомогательных агрегатов — на двигателе A15SMS. . Зубцы расположены на диске с интервалом 6 °. Для определения положения коленчатого вала из 60 вырезают два зуба, образуя широкую канавку. Когда эта канавка проходит мимо датчика, генерируется так называемый «эталонный» импульс синхронизации.
Установочный зазор между сердечником датчика и выступами зубцов составляет примерно 1,3 мм. При вращении задающего диска магнитный поток в магнитопроводе датчика — в его обмотке подаются импульсы напряжения переменного напряжения. По количеству и частоте этих импульсов ЭБУ вычисляет фазу и длительность импульсов управления форсунками и катушек зажигания.

Расположение датчика положения коленвала на двигателе F16D3 :

1 — Поддон картер;

2 — блок цилиндров;

3 — гнездо датчика;

4 — Датчик сенсорный диск.

Датчик фаз (положение распределительного вала) На двигателе F16D3 крепится к правому концу головки блока цилиндров рядом со шкивом распределительного вала клапанов выпускных клапанов. Датчик фазы на двигателе A15SMS закреплен на задней стенке шасси подшипников распредвала рядом с распредвалом распредвала.
Сигнал датчика фазы ЭБУ используется для координации процессов впрыска топлива в соответствии с порядком расположения цилиндров. Принцип действия датчика основан на эффекте Холла.Для определения положения поршня первого цилиндра во время рабочих часов на двигателе F16D3 датчик фаз реагирует на прохождение выступа, выполненного на конце шкива распределительного вала клапанов.

F16D3 датчик фаз двигателя

Взаимное положение датчика фаз и шкива клапана распределительного вала на двигателе F16D3 (для наглядности показано на разобранных деталях):

1 — шкив распределительного вала;

2 — выступ;

3 — датчик;

4 — Пластина для крепления датчика.

На двигателе A15SMS датчик реагирует на прохождение прилива на носке распределительного вала.

Датчик двигателя A15SMS

В зависимости от углового положения вала датчик отображает на блоке управления прямоугольные импульсы напряжения разного уровня. На основе выходных сигналов датчиков положения коленчатого вала и распределительных валов блок управления устанавливает угол опережения зажигания и определяет цилиндр, в который следует подать топливо.При выходе из строя фазового датчика ЭБУ переходит в режим впрыска топлива.

Датчик температуры охлаждающей жидкости На двигателе F16D3, ввинчивается в резьбовое отверстие задней стенки ГБЦ, между каналами подачи воздуха 1-го и 2-го цилиндров. На двигателе A15SMS датчик установлен в левом конце головки блока цилиндров. Шток датчика омывается охлаждающей жидкостью, циркулирующей через рубашку охлаждения ГБЦ.

Датчик температуры охлаждающей жидкости двигателя F16D3 и A15SMS

Датчик представляет собой термистор с отрицательным температурным коэффициентом, т.е.е. Его сопротивление уменьшается с повышением температуры. ЭБУ подает на датчик через резистор стабилизированное напряжение +5,0 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости, значения которой используются для регулировки подачи топлива и угла опережения зажигания.

Датчик положения дроссельной заслонки Устанавливается на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.
На один конец его резистивного элемента от компьютера подается стабилизированное напряжение +5.0 В, а другой конец подключен к «массе» электронного блока. С третьего выхода потенциометра (ползунка), который подключен к оси дроссельной заслонки, снимается сигнал для блока управления. Периодически измеряя выходное напряжение сигнала датчика, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

Датчик положения дроссельной заслонки двигателя F16D3 и A15SMS

Датчик абсолютного давления (Air Performance) он оценивает изменения давления воздуха в приемнике впускного трубопровода, которые зависят от нагрузки на двигатель и частоты вращения его коленчатого вала, и преобразует их в сигналы выходного напряжения.По этим сигналам ЭБУ определяет количество воздуха, поступающего в двигатель, и рассчитывает необходимое количество топлива. Для подачи большего количества топлива при большом угле открытия дроссельной заслонки (разрешение во впускном трубопроводе незначительное) ЭБУ увеличивает время работы топливных форсунок. При уменьшении угла открытия дроссельной заслонки разрежение во впускном трубопроводе увеличивает как ЭБУ, обрабатывая сигнал, сокращает время работы форсунок. Датчик абсолютного давления воздуха во впускных трубопроводах позволяет компьютеру корректировать работу двигателя при изменении атмосферного давления в зависимости от высоты над уровнем моря.
На автомобиле с двигателем F16D3 датчик абсолютного давления воздуха прикреплен к корпусу впускного трубопровода и соединен трубкой с его ресивером.

Датчик абсолютного давления воздуха на входе, используемый в двигателях F16D3 и A15SMS

На автомобиле с двигателем A15SMS используются два варианта датчиков абсолютного давления воздуха, которые крепятся к передней панели и подключаются к ресиверу патрубка входного патрубка. У первой версии датчик точно такой же, как на автомобиле с двигателем F16D3 (см. Фото выше).У второй версии другой датчик.

Датчик абсолютного давления воздуха на входе в автомобиле с двигателем A15SMS

Датчик температуры воздуха на впуске Автомобиль с двигателем F16D3 установлен в гофрированной втулке подачи воздуха в дроссельный узел. На автомобиле с двигателем A15SMS датчик устанавливается в крышке воздушного фильтра. Датчик представляет собой термистор (с такими же электрическими характеристиками, что и датчик температуры охлаждающей жидкости), который меняет свое сопротивление в зависимости от температуры воздуха.ЭБУ через резистор подает стабилизированное напряжение на датчик +5,0 В и измеряет изменение уровня сигнала для определения температуры поступающего воздуха. Уровень сигнала высокий, когда воздух в трубе холодный, и низкий, когда воздух горячий. Информацию, полученную с датчика, ЭБУ учитывает при расчете расхода воздуха для коррекции подачи топлива и угла опережения зажигания.

Размещение датчика температуры воздуха F16D3

Датчик температуры воздуха в двигателе A15SMS

Датчик детонации На обоих двигателях крепится на задней стенке блока цилиндров в зоне 3-го цилиндра.

Датчик детонации двигателя F16D3 и A15SMS

Пьезокерамический чувствительный элемент датчика детонации формирует сигнал переменного напряжения, амплитуда и частота которого соответствуют параметрам вибрации блока цилиндров двигателя. В случае детонации увеличивается амплитуда колебаний определенной частоты. В то же время ЭБУ управляет зажиганием впереди в направлении более позднего зажигания, чтобы подавить детонацию.
В системе управления обоих двигателей используются два датчика концентрации кислорода — контрольный и диагностический.
Датчик контроля концентрации кислорода На обоих двигателях установлен в выпускном коллекторе.

F16D3 и A15SMS Oxygen Датчики концентрации кислорода :

1 — менеджер;

2 — Диагностика.

Датчик представляет собой источник гальванического тока, выходное напряжение которого зависит от концентрации кислорода в окружающей среде датчика.По сигналу датчика о наличии кислорода в выхлопных газах ЭБУ корректирует подачу топлива форсунками так, чтобы состав рабочей смеси был оптимальным для эффективной работы каталитического нейтрализатора выхлопных газов. Кислород, содержащийся в выхлопных газах после присоединения химической реакции Электроды датчика создают разность потенциалов на выходе датчика, варьирующуюся примерно от 0,1 до 0,9 В.
Низкий уровень сигнала соответствует бедной смеси (наличие кислорода) , а высокий уровень богатый (кислород отсутствует).Когда датчик находится в холодном состоянии, выход датчика отсутствует, т.к. его внутреннее сопротивление в этом состоянии очень велико — несколько МОМ (система управления двигателем работает по разомкнутой цепи). Для нормальной работы температура датчика концентрации кислорода должна быть не менее 300 ° С. Для быстрого прогрева датчика после запуска двигателя в датчик встроен ТЭН, управляющий компьютером. Когда сопротивление датчика нагревается, датчик опускается и начинает генерировать выходной сигнал.Затем ЭБУ начинает учитывать сигнал датчика концентрации кислорода для управления подачей топлива в режиме замкнутой цепи.
Датчик концентрации кислорода может быть «отравлен» в результате использования этилового бензина или использования при сборке двигателя герметиков, содержащих в больших количествах кремний (соединения кремния) с высокой летучестью. Испарение силикона может попасть через систему вентиляции картера в камеру сгорания двигателя. Присутствие соединений свинца или кремния в выхлопных газах может привести к выходу датчика.В случае выхода из строя датчика или его цепей ЭБУ контролирует подачу топлива по разомкнутой цепи.

Диагностический датчик концентрации кислорода На автомобиле с двигателем F16D3, установленным после каталитического нейтрализатора в промежуточной трубке системы выпуска ОГ. На автомобиле с двигателем A15SMS датчик устанавливается в патрубке дополнительного глушителя после дополнительного каталитического нейтрализатора. Основная функция датчика — оценка эффективности каталитического нейтрализатора выхлопных газов.Сигнал, генерируемый датчиком, указывает на присутствие кислорода в выхлопных газах после каталитического нейтрализатора. Если каталитический нейтрализатор работает нормально, показания диагностического датчика будут существенно отличаться от показаний контрольного датчика. Принцип работы диагностического датчика такой же, как и у контрольного датчика датчика концентрации кислорода.

Датчик скорости автомобиля Устанавливается на патрон сцепления коробки передач, рядом с механизмом переключения передач.

Датчик скорости автомобиля

Принцип действия датчика скорости основан на эффекте Холла. Шестерня привода датчика входит в зацепление с шестерней, установленной на коробке дифференциала. Датчик выдает прямоугольные импульсы напряжения на ЭБУ с частотой, пропорциональной скорости вращения ведущих колес. Количество импульсов датчика пропорционально пути, пройденному автомобилем. ЭБУ определяет скорость автомобиля по частоте импульсов.

В системе управления двигателем F16D3 применяется датчик скорости вращения колеса , который выдает информацию электронного блока управления.

Датчик скорости вращения колеса

Датчик фиксируется поворотным кулаком левого переднего колеса. Датчик индуктивного типа, реагирует на проходящие возле его сердечника зубья уточняющего диска, выполненные на корпусе внешнего шарнирного привода левого колеса.

Датчик скорости вращения колеса на автомобиле с двигателем F16D3

В системе управления двигателем A15SMS применяется датчик неравномерного дорогого Установлен в моторном отсеке на левой чашке брызговика.

Датчик неравномерный дорого

Датчик неровности дороги предназначен для измерения амплитуды колебаний кузова. Переменная нагрузка на трансмиссию, возникающая при движении по неровной дороге, влияет на угловую скорость вращения коленчатого вала двигателя. При этом колебания частоты вращения коленчатого вала аналогичны аналогичным колебаниям, возникающим при воспламенении воспламенения топливовоздушной смеси в цилиндрах двигателя.В этом случае, чтобы предотвратить ложное обнаружение зажигания в цилиндрах ЭБУ, отключает эту функцию бортовой системы диагностики при превышении сигнала датчика на определенный порог.

Система зажигания Входит в систему управления двигателем и состоит из катушки зажигания (на двигателе F16D3 — 2 шт.), Высоковольтных проводов и свечей зажигания. В эксплуатации система не требует обслуживания и регулировки, за исключением замены свечей.Контроль тока в первичных обмотках катушек осуществляет ЭБУ в зависимости от режима работы двигателя. К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной катушке -1-го и 4-го цилиндров, к другой — 2-го и 3-го цилиндров. Таким образом, искра одновременно поступает в два цилиндра (1-4 или 2-3) — в один в конце цикла сжатия (рабочая искра), в другой — в конце такта отпускания (холостой ход). Катушка зажигания пугает, когда не подлежит замене.

Катушка зажигания двигателя F16D3

Катушка зажигания двигателя A15SMS

Свечи применяются на двигателе F16D3 зажигания NGK. БКР6Э-11 или их аналоги других производителей. Зазор между свечными электродами 1,0-1,1 мм. Скорость шестигранника свечи под ключ — 16 мм.

Свеча зажигания двигателя F16D3

В двигателе A15SMS используются свечи зажигания Champion RN9YC, NGK BPR6ES или аналоги других производителей.Зазор между электродами свечи 0,7-0,8 мм. Размер шестигранника под ключ — 21 мм.

A15SMS Свеча зажигания двигателя

При включении зажигания блок ECU 2 C запитал реле топливного насоса, чтобы создать необходимое давление в рампе подачи топлива. Если за это время началось вращение коленчатого вала, ЭБУ выключает реле и снова включает его после начала поворота.
Если двигатель только что разрешили и его обороты выше 400 мин -1, система управления работает в разомкнутой цепи, без учета сигнала с датчика контроля концентрации кислорода.В то же время ЭБУ рассчитывает состав топливно-воздушной смеси на основе входящего сигнала датчика температуры охлаждающей жидкости и датчика абсолютного давления воздуха на входе в двигатель. После нагрева контрольного датчика система концентрации кислорода начинает работать по замкнутому контуру по сигналу датчика. Если при попытке завести двигатель он не завелся и есть подозрение, что цилиндры залиты излишним топливом, их можно продуть, полностью нажав на педаль газа и включив стартер.При этом положение дроссельной заслонки и оборот коленчатого вала ниже 400 мин-1, ЭБУ отключит форсунки. При отпускании педали «Газ», когда дроссельная заслонка будет открыта менее чем на 80%, ЭБУ включит форсунки. При работающем двигателе в зависимости от информации, поступающей на приемник, состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки (чем длиннее импульс, тем больше подача топлива).
Во время торможения двигателем (с включенной трансмиссией и сцеплением), когда дроссельная заслонка полностью закрыта и частота вращения двигателя велика, впрыск топлива не производится для снижения токсичности выхлопных газов.
При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушках зажигания (для надежного воспламенения горючей смеси) и длительность импульса впрыска (для компенсации увеличения в отверстии сопла). По мере увеличения напряжения в бортовой сети время накопления энергии в катушках зажигания и длительность импульса, подаваемого на форсунку, сокращаются. При выключении зажигания прекращается подача топлива, что предотвращает самовоспламенение смеси в цилиндрах двигателя.

Примечание:

При обслуживании и ремонте системы управления двигателем всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от «минусовой» вторсырья). При проведении сварочных работ на автомобиле отсоедините жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной камере (после покраски) снимите ЭБУ. На работающем двигателе не отсоединять и не ремонтировать колодки проводки системы управления двигателем, а также клеммы проводов на выводах аккумуляторной батареи.
