Содержание

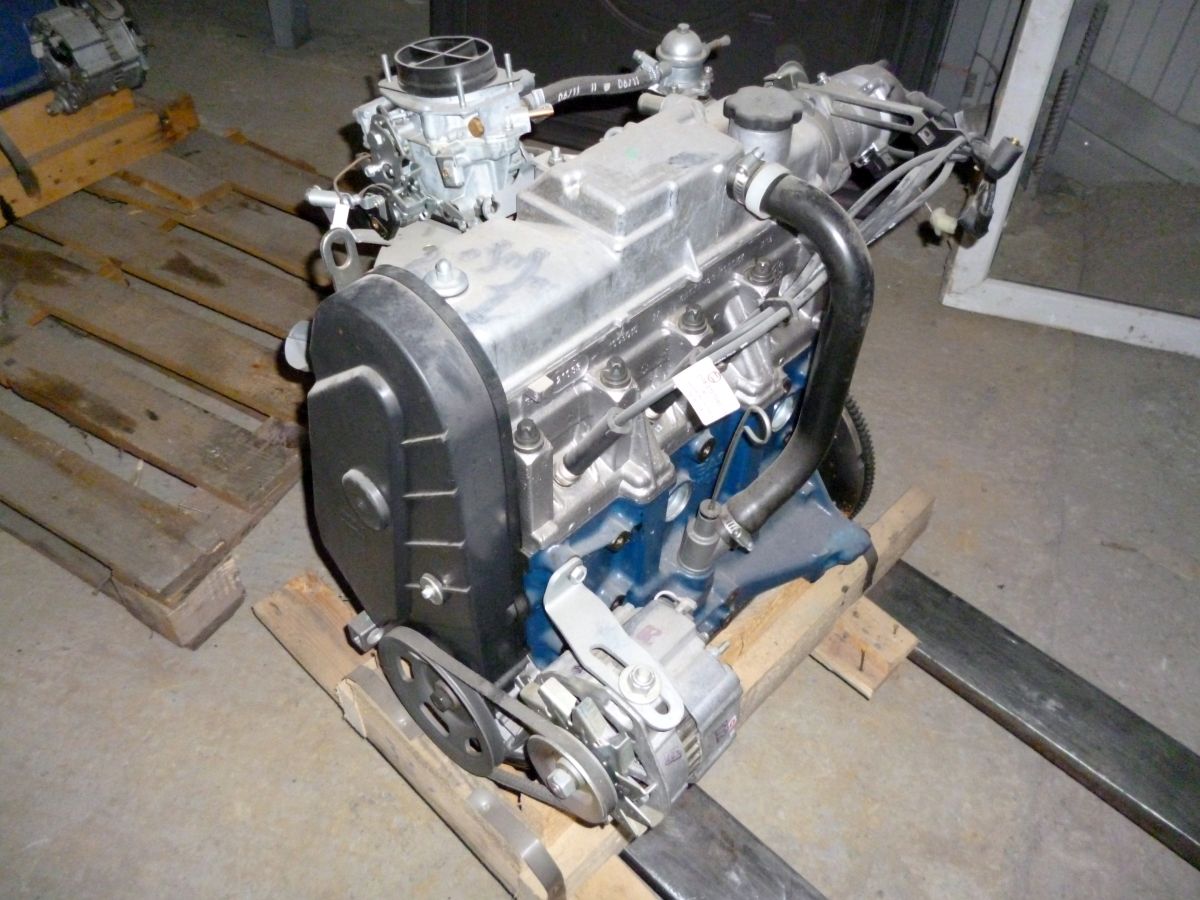

Двигатель 21083: характеристики, неисправности и тюнинг

Двигатели 83 серии являются прародителем всех выпускаемых сегодня современных моторов Лада. Двигатель 21083 впервые появился в производстве Волжского автозавода в 1987 году.

Этот силовой агрегат имел отличные показатели топливной экономичности и обеспечивал автомобилям завидную динамику. В последующем на базе этого силового агрегата были разработаны 1,5 литровые 16-ти клапанные инжекторные моторы, которые в настоящее время устанавливаются на автомобили Лада.

Технические характеристики

Технические характеристики 1,5 литрового двигателя ВАЗ 21083:

ПАРАМЕТРЗНАЧЕНИЕ
Годы выпуска1984 – 2004
Вес127 кг
Материал блока цилиндровчугун
Система питаниякарбюратор
Типрядный
Рабочий объем1,5 л
Мощность73 лошадиных сил на 5600 оборота
Количество цилиндров4
Количество клапанов2
Ход поршня71
Диаметр цилиндра82 мм
Степень сжатия9. 8
Крутящий момент, Нм/об.мин106 Нм / 3600
Экологические нормыЕВРО 2
ТопливоАи 93
Расход топлива7,8 л/100 км в смешанном цикле
Масло5W-30 - 15W40
Объем масла3,5 литра
При замене лить3,2 литра
Замена масла проводится,12 тысяч км
Ресурс мотора
— по данным завода
— на практике
125+
200+

Двигатель ВАЗ 21083 устанавливается на ВАЗ: 21083, 21093, 21099, 2110 и 2115.

Особенности

  • 1,5 литровый бензиновый двигатель оснащается карбюраторной системой питания и имеет два клапана на цилиндр. Силовой агрегат развивает мощность 73 лошадиных силы и при этом отличается великолепными показателями топливной экономичности. По трассе автомобиль с двигателем ВАЗ 21083 расходует в крейсерском режиме менее 7 литров бензина.
  • В то же время необходимо сказать, что этот силовой агрегат изначально разработан для использования на 93 бензине. А вот от использования низкооктанового топлива мы рекомендуем вам отказываться, так как это приводит к быстрому выходу из строя карбюратора и других систем автомобиля.
  • Верхнее расположение вала в двигателе ВАЗ 21083 позволило избавиться от вибраций и инерционных моментов в работе мотора. Этот силовой агрегат имеет минимальные вибрации, что позволяет повысить комфорт эксплуатации автомобиля.
  • Необходимо сказать, что двигатель ВАЗ 21083 оснащается ременным приводом ГРМ, поэтому каждые 50 000 километров автовладельцу необходимо будет проводить сервисные работы по замене ремня и направляющих роликов.
  • По данным завода ресурс силового агрегата составляет 125 000 километров. На практике же при обеспечении должного ухода такие моторы смогут пройти без капитального ремонта больше 200 тысяч километров.
  • Из отличий этой серии моторов можем отметить увеличение диаметра поршня до 82 миллиметров, а также изменение выпускных клапанов, которые получили диаметр в 37 миллиметров.
  • Конструкция мотора была разработана таким образом, чтобы при обрыве ремня привода ГРМ клапана не соударялись с движущимися поршнями. Тем самым удается повысить надежность мотора и избавляет автовладельца от необходимости сложного капитального ремонта.
  • Сам двигатель выполнен из чугуна, что повышает показатели температурной устойчивости силового агрегата. Используемый сплав отличается прочностью, и при этом он имеет небольшой вес.

Недостатки

В то же время следует сказать, что этот силовой агрегат не лишён характерных недостатков. Из проблемных мест можем отметить масляный фильтр, через который достаточно часто появляется течь масла. В итоге мотор быстро теряет смазку, начинает работать всухую, и вскоре появляются серьезные проблемы.

Также не редкость выход из строя датчика распределителя и топливных насосов. Слабым местом является карбюратор, который на первых моделях устанавливался типа Солекс. Такая система питания не отличалась должной надежностью и часто выходила из строя.

На более поздних моделях автомобиля проблемный узел был заменён.

Этот силовой агрегат отличается повышенными требованиями к качеству топливной смеси. Если первые модификации автомобилей ВАЗ могли спокойно работать на 76 бензине, то двигатели ВАЗ 21083 при попытках экономии на качестве топлива быстро выходили из строя. То же самое необходимо сказать и о качестве проводимого сервисного обслуживания.

Масло в двигателе рекомендовалось менять каждые 12-15 тысяч километров. Одновременно проводились работы по замеру компрессии, прочистке карбюратора и выполнялись другие сервисные мероприятия. Сборка двигателя ВАЗ 21083 продолжалась до 2004 года, когда на смену этому мотору пришли современные 16 клапанные модификации.

Неисправности

НЕИСПРАВНОСТИПРИЧИНЫ И РЕМОНТ
Появление неприятного стука в двигателе.Проблема может быть вызвана необходимостью регулировки зазора клапанов. Выполнять такую регулировку зазора рекомендуется каждые 50 000 километров.
Двигатель заметно троит.Необходимо замерить компрессию и при необходимости заменить прокладки и вкладыши.
Автомобиль не заводится после длительной стоянки.Проблема может быть в загрязненном карбюраторе или электронике. В данном случае ремонт заключается в диагностике автомобиля на СТО.
Существенное увеличение расхода топлива.Причиной подобного может быть загрязненный карбюратор или же неправильная работа системы питания.

Тюнинг

Существует несколько распространенных вариантов увеличения мощности двигателя ВАЗ 21083:

  1. Так например, возможна замена распредвала на спортивную модификацию. Одновременно устанавливаются облегченные шестерни, что позволяет довести мощность двигателя до 80 лошадиных сил. Подобный тюнинг двигателя ВАЗ при доработке впускного коллектора, ГБЦ и клапанов позволяет получить дополнительные 10 лошадиных сил мощности.
  2. Альтернативным вариантом тюнинга двигателя ВАЗ является установка компрессора.
    В данном случае рекомендуется заменить карбюраторную систему питания на инжектор и использовать небольшой по производительности компрессор. Мощность такого силового агрегата может составить 100-120 лошадиных сил. Помните лишь том, что такой тюнинг и сборка двигателя должна выполняться исключительно опытным специалистом, что и гарантирует работоспособность двигателя автомобиля.

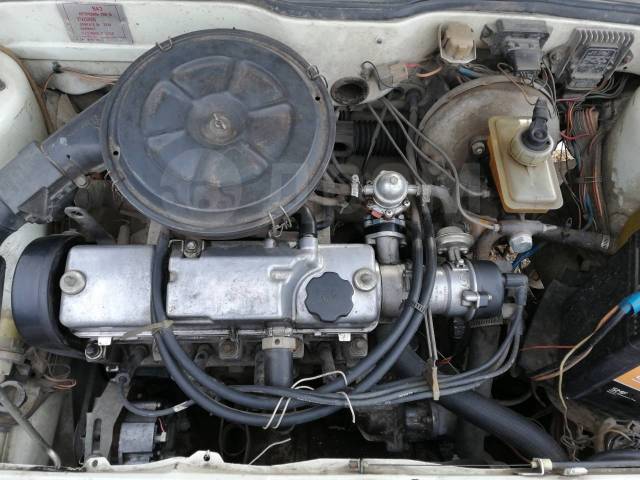

Двигатель ВАЗ 2109: характеристика, особенности, применяемость

Одной из самых известных разработок советского автотранспорта является двигатель ВАЗ 2109 и его всевозможные модификации. Так, мотор, который был разработан еще в 1982 году, служит верой и правдой по сегодняшний день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтнопригодный, что делает его достаточно популярным среди автолюбителей.

Описание и модификации

Как такового «девяточного» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпускал. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить мотор ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода изготовителя не найти информации о двигателе 2109, поскольку такого мотора не существует. На все «девятки», за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8V), ВАЗ-2108 (1,3 8V), ВАЗ-21083 (1,5 8V), ВАЗ-2111-80 (1,5i 8V) и ВАЗ-11183-20 (1,6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

21081 (1,1 8V)

Наименование Показатель
Объем 1,1 литр (1099 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 6,7
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

2108 (1,3 8V)

Наименование Показатель
Объем 1,3 литра (1289 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 7,0 л
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

21083 (1,5 8V)

Наименование Показатель
Объем
1,5 литра (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 7,0 л
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

2111-80 (1,5i 8V)

Наименование Показатель
Объем 1,5 литра (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Расход топлива 7,5 л
Диаметр цилиндра 82
Порядок работы цилиндров 1-3-4-2

11183-20 (1,6i 8V)

Наименование Показатель
Объем 1,6 литра (1596 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Расход топлива 9,5 л
Диаметр цилиндра 82
Порядок работы цилиндров 1-3-4-2

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

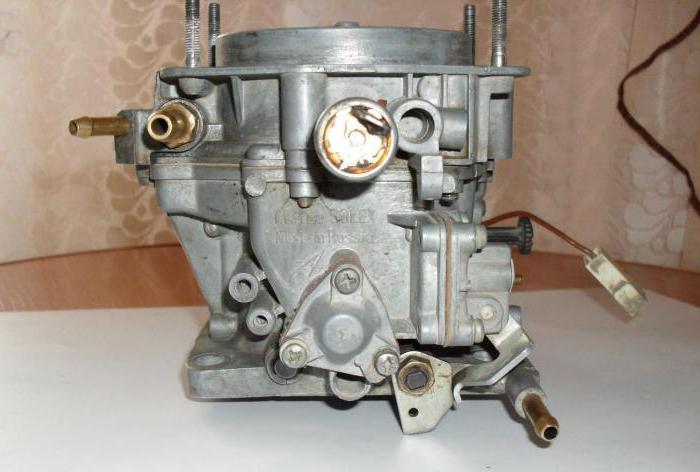

Тарировочные данные карбюратора 21083-1107010 Солекс

Карбюратор 21083-1107010 Солекс предназначен для установки на двигателя объемом 1,5 л автомобилей ВАЗ 21083, 21093, 21099. Solex 21083-1107010 — двухкамерный карбюратор эмульсионного типа, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой. Имеется блок подогрева охлаждающей жидкостью зоны дроссельных заслонок, экономайзер мощностных режимов, эконостат, ускорительный насос с распылителями в обе камеры, блокировка открытия дроссельной заслонки второй камеры, пусковое устройство и пр.

Тарировочные данные и параметры карбюратора 21083-1107010 Солекс

Смесительные камеры карбюратора

Диаметр смесительных камер

1-я камера – 32 мм

2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах

1-я камера – 21 мм

2-я камера – 23 мм



Главные дозирующие системы обеих камер карбюратора

Маркировка топливных жиклеров

1-я камера – 95

2-я камера – 97,5

Маркировка воздушных жиклеров

1-я камера – 165

2-я камера – 125

Типы эмульсионных трубок

1-я камера – 23

2-я камера – ZC



Система холостого хода и переходная система первой камеры карбюратора

Маркировка топливного жиклера

1-я камера – 40

Маркировка воздушного жиклера

1-я камера – 170



Переходная система второй камеры карбюратора

Маркировка топливного жиклера

2-я камера – 50

Маркировка воздушного жиклера

2-я камера – 120



Экономайзер мощностных режимов

Маркировка топливного жиклера

1-я камера – 40

Усилие сжатия пружины при длине  9,5 мм – около 1,5 Н



Эконостат

Маркировка топливного жиклера

2-я камера – 70



Ускорительный насос

Маркировка распылителя

1-я камера – 35
2-я камера – 40

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 11,5 см3

Маркировка кулачка – 7



Пусковое устройство

Пусковой зазор у воздушной заслонки – 2,5±0,2 мм

Пусковой зазор у дроссельной заслонки 1-й камеры – 1,1 мм



Диаметр отверстия под вакуумный корректор опережения зажигания – 1,2 мм



Диаметр отверстия игольчатого клапана – 1,8 мм



Диаметр отверстия перепуска топлива в бензобак – 0,70 мм



Диаметр отверстия вентиляции картера двигателя – 1,5 мм



Маркировка сектора привода воздушной заслонки – 6



Способ управления пусковым устройством – ручное



Диаметр балансировочных отверстий поплавковой камеры – 4/4

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи на сайте по карбюраторам Солекс

— Параметры и тарировочные данные карбюратора 2108-1107010 Солекс

— Параметры и тарировочные данные карбюратора 21081-1107010 Солекс

— Параметры и тарировочные данные карбюраторов 21083-1107010-31, 21083-1107010-35 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

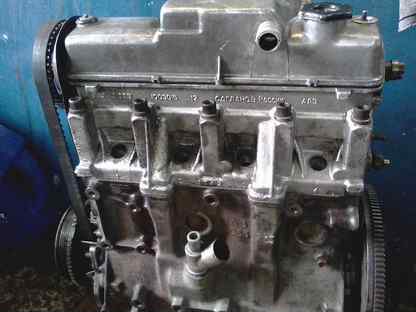

Двигатель ВАЗ 21083 Технические характеристики,Обзор



Двигатель ваз 21083 это рядный четырех цилиндровый карбюраторный двигатель. Привод ГРМ ременной, система зажигания бесконтактная. Мотор 83 это мотор на которым были построены все дальнейшие версии калиновских и приоровских моторов.

От своего предшественника двигателя ваз 2108 он отличается в следующем. Расточены цилиндры под поршни 82 мм, диаметр впускных клапанов увеличен с 35 мм до 37 мм. Прокладка с увеличенным диаметром отверстий под цилиндр и карбюратор с другими тарировочными данными.

Характеристики

Годы выпуска: 1987-2004

Материал блока цилиндров: чугун

Ход поршня: 71 мм

Диаметр цилиндра: 87 мм

Степень сжатия: 9,8

Объем двигателя куб.см: 1499

Мощность двигателя л.с./об.мин: 73/5600

Крутящий момент Нм/об.мин: 106/3600

Рекомендуемое топливо: 92

Экологический стандарт: —

Вес двигателя: ? кг

Расход топлива, л/100 км

город: 7,9

трасса: 7

смешан: 7,8

Расход масла гр./1000 км: 50

Рекомендуемое масло в двигатель: 5W-30, 5W-40, 10W-40, 15W-40

Сколько масла лить при замене: ~ 3,5 литров

Ресурс двигателя: 250 тыс.км

Проблемы

1) Плавающие обороты на холостых. Одна из причин это засорение карбюратора для решения проблемы необходимо использовать аэрозоль для отчистки карбюратора. Также возможно засорен один из жиклеров либо глючит экономайзер.

2) Течи масла. Часто масло сочится из под клапанной крышки и масляного фильтра.

3) Перегрев. Возможные причины: заклинил вентилятор, проходился патрубок или вышел из строя термостат.

4) Стук. Стук может быть из-за неправильно выставленного зажигания, некачественного топлива или неотрегулированных клапанов.

5) Троит. Необходимо проверить свечи и высоковольтные провода и модуль зажигания.

Тюнинг


Атмосферный

1) Установить распредвал ОКБ Динамика 108 или Нуждин 10.93.

2) Установить разрезную шестерню и настроить фазы.

3) Дорабатываем впускной коллектор и фрезеруем ГБЦ.

4) Устанавливаем коленвал с ходом 74,8 мм для увеличения объема до 1,6 литра.

5) Используем клапана с увеличенным диаметром и облегченные тарелки клапанов.

6) Настраиваем карбюратор.

В итоге получаем 105-110 л.с.

Компрессор

Стандартная поршневая мотора 21083 легко выдержит давление 0,5 бар. Благодаря компрессору удастся увеличить мощность до 100 л. с.

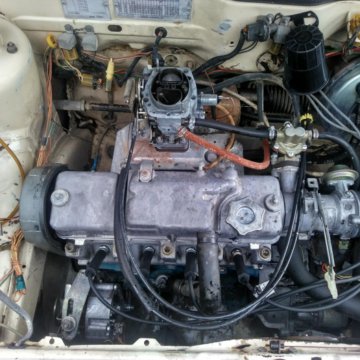

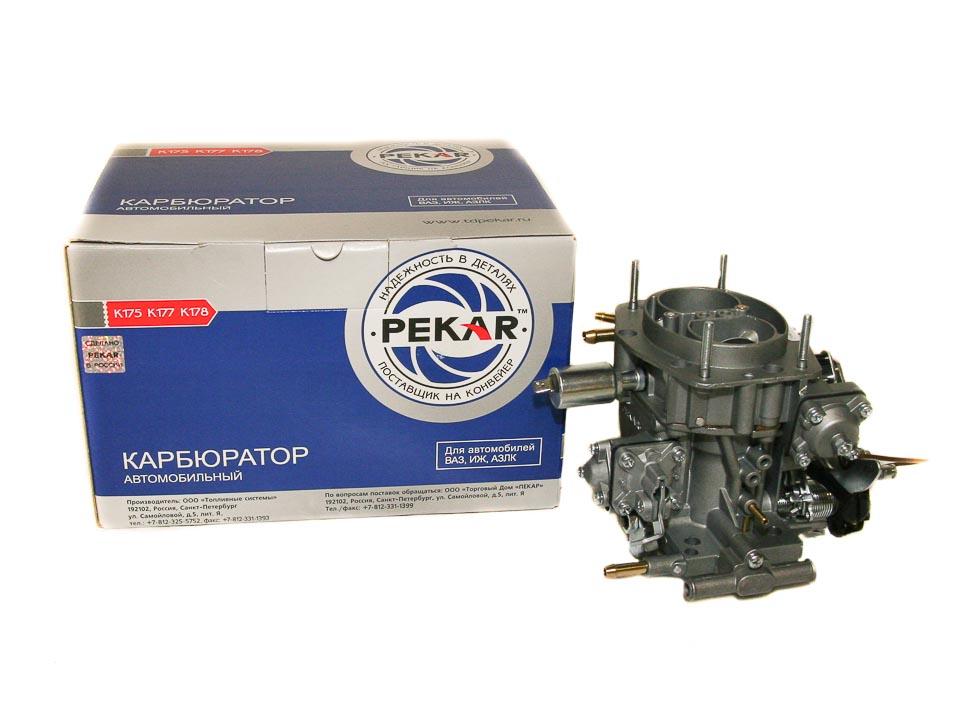

Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109. Карбюратор ВАЗ

.

Если двигатель - это сердце автомобиля, то карбюратор - это его сердечный клапан. А от того, насколько правильно он будет отрегулирован, зависят многие рабочие характеристики станка. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени эту часть приходится корректировать. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автомобильный завод выпустил всего несколько модификаций «девятки» с разными характеристиками, карбюратор у них имел одну марку - отечественный «Солекс». Какая схема для этой части? ВАЗ 2109 десятилетиями комплектовался карбюратором Солекс, и его конструкция не менялась годами. А схему на 2 фото вы можете увидеть.

Подготовительный этап

Перед регулировкой карбюратора на ВАЗ2109 его следует тщательно очистить.Но делать это необязательно (правда, при условии, что на нем нет разных депозитов). При наличии ржавчины или отложений такой элемент необходимо промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно иметь при уборке?

В процессе этой операции нам понадобится следующий набор инструментов и материалов:

  1. Инструкция на автомобиль ВАЗ 2109 (кстати, схема карбюратора «Солекс» представлена ​​на фото на правильно).
  2. Перчатки из гладкой ткани.
  3. Несколько тонких палочек (оторвется обычная зубочистка). Как вариант, можно взять зубную щетку. Будем чистить карбюратор ВАЗ.
  4. Пара резиновых перчаток (лучше сразу две пары, чтобы сильный растворитель не попал на поверхность кожи).
  5. Набор ключей и отвертка.
  6. Баллон со сжатым воздухом. Как вариант, вы можете взять обычный аэрозоль, например, освежитель воздуха.

Дополнительно можно использовать защитные очки.Если у вас их нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель на его поверхность.

Какой инструмент лучше выбрать?

На данный момент можно купить самые разнообразные вещества для чистки карбюраторов. Десятки из них делают. Правила выбора здесь простые. В магазине стоит попросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что WD 40 для этого не подходит из-за большого содержания масла! Чаще всего специализированные чистящие средства продаются в банках - их нужно покупать в магазинах.

Если вы долгое время не производили чистку карбюратора, чистки поверхности будет недостаточно. Если содержание отложений велико, необходимо разобрать его по частям, а каждую часть отдельно обработать банкой.

О мелких деталях

Во время разборки обращайте особое внимание на пружины и маленькие винтики. Постарайтесь поместить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Анализируя этот элемент, необходимо обработать каждую деталь, даже самую маленькую, из банки. При этом все резиновые детали необходимо снять с карбюратора. Если они попадут на них, растворитель может их сильно деформировать, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые элементы. Их следует изолировать от этой жидкости.

После того, как вы обработали все механизмы препарата, необходимо подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились. Затем элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь проколоть клапаны и отверстия карбюратора щеткой или палочками для еды. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно усугубить работу двигателя и спровоцировать повышенный расход топлива. Такие отверстия очищают сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно - это вещество имеет очень длительный срок хранения и длительное время практически не теряет своих свойств. Далее карбюратор тщательно просушиваем и переходим ко второй части нашего ремонта - настройке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первое, что вам нужно сделать, это поплавковая камера, контролирующая уровень подачи топлива.

Не пытайтесь ковырять на выходе карбюратор и клапаны. Эти отверстия обеспечивают подачу топлива и воздуха, что очень важно для бесперебойной работы двигателя. Такие отверстия очищают аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.

После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Эта процедура очень долгая и сложная, но с ней вполне можно справиться. Сначала запускаем двигатель и даем ему поработать несколько минут. Затем выключите его и снимите воздушный фильтр. Затем снимите шланг подачи топлива. Осторожно выверните несколько болтов и снимите крышку карбюратора. Помните, что одним неверным ходом можно повредить поплавки, поэтому мы делаем все с особой осторожностью. Затем поднимаем суппорты и замеряем зазор от уровня топлива до края кузова.

В идеале это значение должно составлять 25,5 миллиметра (допускается приработка 1-2 миллиметра). Если этот зазор не соответствует норме, нужно загнуть язычок кронштейна поплавка. Для большей точности проделываем эту процедуру несколько раз. Так как крышка уже перевернута вверх дном, нам нужно убедиться, что фланцы поверхности поплавка параллельны.

Пусковое устройство

Но это еще не все.Как дальше регулировать карбюратор на ВАЗ 2109? После этой работы переходим к установке спускового крючка. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации. Сделать это очень просто - откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или имеет трещины, его следует заменить новым. После этого переходим к процессу регулировки стартера. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Затем прогреваем стержень отверткой.

После этого измеряем зазор между стенкой камеры и заслонкой. Его необходимо сверять с указанным в документации Solex. Чтобы изменить зазор, необходимо ослабить стопорную гайку и повернуть регулировочный винт по часовой стрелке или против часовой стрелки с помощью отвертки. Далее измеряем зазор дроссельной заслонки, которая находится на 1-й камере. Полученные данные должны максимально совпадать с нормативными, которые есть в технической документации.Если этот зазор не соответствует норме, регулируем его вращением дроссельного винта.

Регулировка ХХ

Все, теперь мелочь. Нам предстоит сделать последний этап - холостой ход. Перед началом данной операции необходимо еще раз прогреть двигатель ВАЗ 2109 до рабочей температуры. Карбюратор следует установить на обычное место. Итак, заглушите двигатель и посмотрите состояние винта на качество смеси. Его следует завернуть, а затем повернуть обратно на 4 витка.Затем перезапустите двигатель, снимите всасывание и включите дальний свет с вентилятором. Одновременно регулируют винтом количество топливно-воздушной смеси.
Следует поставить в такое положение, чтобы обороты двигателя на холостом ходу были не более 800 и не менее 750 оборотов в минуту. После качественного винта выходим на максимальную скорость.

Что делать после?

Затем снова повернуть винтом обороты до 900 об / мин. Ставим качественный винт на 800 об / мин. После этого последний элемент закручивают до неустойчивости.Затем снова открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 Самара) не нужна. Но для этого необходимо знать всю последовательность работ по установке необходимых значений на винтах качества и количества топлива, которую мы привели в этой статье.

Вывод

Все, на данном этапе вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка оборотов холостого хода возможна только при стабильной работе двигателя.В противном случае вся работа окажется бесполезной.

p>

ВАЗ Лада Самара 21083 1.6 группа А (1991)

Шасси стальное монокок
Группа / класс A / 6 Номер омологации: A 5345 (09/01 ET)
Годы деятельности 1991–1996 Начало омологации: 01.01.1991
Двигатель
Тип прямой 4-цилиндровый, 4-тактный, бензиновый двигатель расположен спереди поперечно с наклоном вперед 10 o
Вместимость 1580 куб.см WRC: 1580 куб.см
Диаметр x ход поршня (мм) 82.0 х 74,8
Степень сжатия 12,0: 1
Выходная мощность - торг 135-141 л. с. / 7200 об / мин 16,0 кгм (157 Нм) /5500 об / мин
Коренные подшипники 5 диаметром 50,8 мм Длина шатуна между центрами 121 мм, диаметр шатуна 51,3 мм
Материалы блок: чугун ГБЦ: алюминиевый сплав
Распределители / клапаны одинарный верхний распредвал (SOHC) с ременным приводом 2 клапана / цилиндр.- Всего 8 клапанов. Диаметр впускного клапана 39 мм, диаметр выпускного клапана 34 мм. 0 o угол между осью впускного клапана и вертикалью, 0 o угол между осью выпускного клапана и вертикалью
Аспирация натуральный, 1 х двойной ДААЗ 21083-1107010-08 карбюратор.
1994+: GM / Rochester ISFI-25 многоточечный электронный впрыск топлива
Зажигание электроника, порядок срабатывания 1-3-4-2
Система охлаждения с водяным охлаждением
Система смазки Масляный поддон
Трансмиссия
Тип передний привод 5 ступенчатая механическая коробка передач
Передаточное число коробки передач 1-й: 3. 636/1 (40/11)
2-й: 1,950 / 1 (39/20)
3-й: 1,357 / 1 (38/28)
4-й: 0,941 / 1 (32/34)
5-й: 0,784 / 1 (29 / 37)
R: 3.500 / 1 (25/15 x 42/25)
1-й: 2,923 / 1 (38/13)
2-й: 1,810 / 1 (38/21)
3-й: 1,276 / 1 (37/29)
4-й: 1,063 / 1 (34/32)
5-й: 0,941 / 1 (32/34)
R: 3.500 / 1 (25/15 x 42/25)
1-й: 2,923 / 1 (38/13)
2-й: 2,053 / 1 (39/19)
3-й: 1,555 / 1 (28/18)
4-й: 1,310 / 1 (38/29)
5-й: 1,129 / 1 (35/31)
R: 3.500 / 1 (25/15 x 42/25)
1994+: 1-е: 3.417/1 (41/12)
2-й: 2,533 / 1 (38/15)
3-й: 2,059 / 1 (35/19)
4-й: 1,737 / 1 (33/19)
5-й: 1,478 / 1 (34 / 23)
6-й: 1,269 / 1 (33/26)
R: 3,438 / 1 (32/16 x 55/32)
Дифференциальное отношение 3.529 / 1 (60/17), 3.706 / 1 (63/17), 3.934 / 1 (63/16), 4.133 / 1 (62/15), 4.200 / 1 (63/15), 4.500 / 1 ( 63/14), 4,769 / 1 (62/13), 4,846 / 1 (63/13), 4,923 / 1 (64/13), 5. 000 / 1 (65/13), 5,077 / 1 (66/13), 5.308 / 1 (69/13).
1994+: 3,471 / 1 (59/17), 3.550/1 (71/20), 3,625 / 1 (58/16), 3,688 / 1 (59/16), 3,789 / 1 (72/19), 3,889 / 1 (70/18), 3,944 / 1 (71 / 18), 4,067 / 1 (61/15), 4,176 / 1 (71/17)
косозубая шестерня Torsen передний дифференциал
Сцепление сухой, однодисковый
Шасси
Тип с каркасом безопасности. 3-дверный хэтчбек стальной кузов с полипропиленовыми бамперами
Передняя подвеска Стойка Mac pherson с нижним поперечным рычагом, винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Задняя подвеска Ось продольной балки кручения с винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Система рулевого управления зубчатая рейка 20/1 или 18/1
Тормоза передние твердые или вентилируемые диски диаметром 239 мм с 1 чугунным поршневым суппортом или вентилируемые диски 260 мм (1994+: 263/280 мм) диаметром с 4 алюминиевыми поршневыми суппортами.
Задние барабаны диаметром 200 мм или цельные диски диаметром 211/239 мм с 1 алюминиевым поршневым суппортом
двухконтурный с сервоприводом, регулируемое соотношение между передней и задней частью
Размеры
длина: 4,005 м (157,7 дюйма) ширина: 1,620 м (64,8 дюйма) высота: 1,380 м (54,3 дюйма)
Колесная база: 2,460 м (96,9 дюйма) передняя колея: 1,390 м (54,7 дюйма) колея задняя: 1.360 м (53,5 дюйма)
Диски - шины 5J - 5,5 x 13 дюймов - 14 дюймов 155/80 R13, 165/70 R13, 16 / 70x13
Вес 900 кг
Масса / мощность 9.0 кг / л.с.
Топливный бак 40-43 л
Коэффициент аэродинамического сопротивления 0,40

Ldh304c Карбюратор Лада 21083 21083-1107010

Количество:

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:
Зависит от количества заказа.
Время выполнения:
5 дн. После получения оплаты
Настройки:

Индивидуальный логотип (Мин.Заказ: 50 Штук)

Индивидуальная упаковка (Мин. Заказ: 500 шт.)

Подробнее

Настройка графики (Мин.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
