причины, диагностика, способ выставить зажигание

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого в работе двигателя будут появляться проблемы, что причиняет автовладельцу дискомфорт во время управления машиной. В этой статье мы постараемся разобраться, чем обусловлены пропуски зажигания ВАЗ 2114 и как решить такую проблему своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Характерные неисправности системы зажигания на ВАЗ четырнадцатой модели

Моторный отсек ВАЗ 2114

Перед тем, как выставить зажигание на ВАЗ, давайте разберемся в причинах, из-за которых происходят множественные пропуски зажигания:

  1. Проблемы в работе свечей. Свечи не смогут нормально работать и передавать искру, если на их электродах имеется нагар, либо в них увеличился или уменьшился зазор. Как правило, на ВАЗ 2114 с двигателем инжектор свечи выходят из строя в результате того, что изначально были установлены низкокачественные детали.
  2. Неисправности в электроцепи. Как правило, речь идет об износе проводки, ее перетирании, а также повреждениями механического плана. В некоторых случаях такую неисправность можно решить путем замены проводов.
  3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости либо перегореть. Если это возможно, то работоспособность контакта можно восстановить путем очистки либо замены. Последний вариант более предпочтительный, так как он практичный.

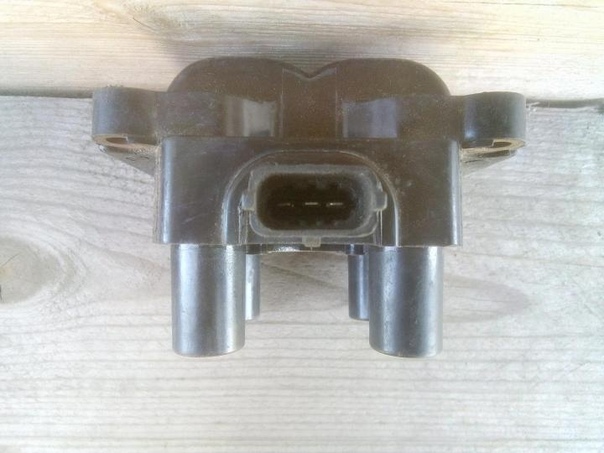

  4. Некорректная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором на 1.6 литра, то в нем используется катушка. Если этот элемент ломается или работает некорректно, то это может привести к образованию пропусков. Следует сразу же отметить, что катушки ремонтировать бессмысленно, поскольку вы не сможете быть уверены в их работоспособности. Поэтому, если эта деталь сломалась, то ее необходимо будет заменить.
  5. Довольно часто в инжекторах проблемы в работе системы зажигания обуславливаются использование низкокачественного топлива. Разумеется, если стоимость горючего слишком низкая, это должно настораживать, поскольку обычно на таких автозаправочных станциях предлагают низкокачественное горючее. Из-за использования такого топлива качество горючей смеси также будет низким, кроме того, дешевый бензин засоряет фильтры и может забивать форсунки инжектора. Соответственно, со временем это может привести к образованию пропусков.
    Наиболее оптимальным вариантом в данном случае будет полная ликвидация неисправности и последующее использование только качественного горючего. Пусть его стоимость будет более высокой, но зато вы сможете быть уверены в настоящем качестве бензина. Тем более, что сэкономленные от использования дешевого топлива деньги в любом случае пойдут на ремонт авто, но вполне возможно, что за это придется заплатить значительно больше.
  6. Плохая компрессия в цилиндрах силового агрегата. Компрессию необходимо проверить в первую очередь, так как она может сообщить о многом. Подробнее о том, как произвести замер компрессии в автомобиле, вы можете узнать из этого материала.
  7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка ГРМ не вызовет больших проблем и не займет много времени, эту задачу можно осуществить своими силами.
  8. Попадание излишнего воздуха в топливную систему. Такая проблема обычно проявляется в результате имеющихся повреждений на впускном коллекторе. Кроме того, она может быть обусловлена износом колен на форсунках и многих других дефектах. В данном случае мы бы порекомендовали в первую очередь произвести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попадать воздух.
  9. Еще одна причина — значительно снизился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть очень много, однако, вам в любом случае придется их проверять. В первую очередь нужно учитывать, что в ходе эксплуатации двигателя у поршня могут износиться канавки для колец, специальные отверстия под палец и т. д. Кроме того, причина может крыться в регулярном перегреве двигателя, неверно отрегулированными трущимися и движущимися элементами. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании низкокачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно является следствием того, что пробита прокладка головки блока цилиндров. В любом случае, все эти неисправности могут привести к появлению зазора, не соответствующего стандартам (автор видео — канал KV Avtoservis).

Руководство по выставлению зажигания

Одной из причин является неверно выставленный угол опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо произвести выставление этого параметра — это можно сделать как своими руками, так и на станции техобслуживания. На шкиве коленчатого вала имеется специальный зубчатый диск, предназначенный для генерирования электромагнитных колебаний. Впоследствии датчик преобразует эти колебания в сигнал, передающийся на блок управления. Последний, учитывая данные параметры, в частности, положение коленчатого вала, передает импульс на модуль, распределяющий искру между свечками.

Итак, как выставить зажигание своими силами:

  1. Сначала демонтируйте защитный пластиковый кожух с устройства ГРМ. Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0.7 мм. Если зазор будет больше, это приведет к тому, что сигнал от контроллера на блок управления будет слабым.
  2. В том случае, если зазор нормальный, необходимо приступить к выставлению меток, но для начала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться в том, что шкив на коленчатом валу не смещен, иначе контроллер также будет передавать неверную информацию на блок. Метка на маховике должна быть совмещена с отметкой, расположенной на картере коробки передач. Для этого на агрегате имеется люк, где отмечены две риски. Чтобы метки были совмещены, необходимо провернуть коленчатый вал.
  3. Вторая риска расположена на шкиве маслонасоса, вам необходимо добиться того, чтобы она совпала с так называемым приливом на блоке цилиндров.
  4. Что касается третьей метки, то она расположена на зубчатом шкиве привода распределительного вала. Она должна быть совмещена с приливом на ГБЦ, то есть крышке ремешка газораспределительного механизма.

В том случае, если все три отметки совместились, это свидетельствует о том, что поршни цилиндров 1 и 4 находятся в ВМТ.

В данный момент пропуск между зубчиками на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубчик — с ДПКВ.

Проверка выполненных действий

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). Высоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

  1. Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
  2. Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
  3. Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
  4. В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.

Видео «Как работает двигатель с пропусками зажигания»

Как функционирует мотор, если в его работе имеются пропуски — смотрите на видео (автор — канал VADIMUSRUS).

 Загрузка ...

Как выставить зажигание на ваз 2114

Как выставить зажигание на инжекторе своими руками

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала. Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

  1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
  2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
  3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ. Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Порядок зажигания ВАЗ 2114: принцип работы и замена бронепроводов

Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой последовательности следует подключить к ним бронепровода — мы и поговорим в сегодняшней статье.

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

  1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
  2. Сжатие рабочей смеси благодаря движению поршня вверх.
  3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
  4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т. д. Допустить здесь какую-либо ошибку — крайне сложно.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д.

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

  • плохое зажигание;
  • проблемы с разгоном;
  • троение двигателя;
  • невозможность завести автомобиль.

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

  1. Выключить зажигание.
  2. Демонтировать один из бронепроводов.
  3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
  4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
  5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты
  • Home
  • Автогараж
  • Как Правильно Выставить Зажигание На Ваз 2115

Как Правильно Выставить Зажигание На Ваз 2115

в качестве установить зажигание на вазе 2115 инжектор в картинках

Объектом переоборудования являются ВАЗ 2108, 2109 или 21099 с модификацией 21083 карбюраторного двигателя. Основная цель. преобразовать карбюраторный двигатель в инжектор с 16 клапанами, установив его на головке цилиндров от ВАЗ-2112. ВАЗ тестирование-2109, преобразованный в головку с 16 клапанами (даже до высококачественной версии программного обеспечения), показывает огромную разницу в поведении автомобиля по сравнению со стандартной системой питания.

Некоторое снижение производительности при низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после вращения двигателя на огромных оборотах. По личным ощущениям ускорение на четвертой передаче с 16 клапанами такое же, как на третьей с карбюраторным двигателем. На ровной ровной дороге двигатель просто гасит при 5000 об / мин. Для большинства драйверов это создает незабываемую память.

Что приготовить: головка цилиндра 16V цилиндр, оснащен ресивером и коллекторами, датчик детонации, MOH, корпус дроссельной заслонки с датчиком положения дроссельной заслонки, DMRV, регулятор холостого хода, выхлопная труба с выхлопной системой, система выхлопа, система выпуска, система выпуска, шкивы распределительного вала , крышка ГРМ, датчик фазы, контроллер, полный комплект проводов, полностью оборудованный бензобак и топливопровод, датчик уровня масла и указатель, рампа в комплекте с форсунками, датчик положения ВЧ, генератор с натяжителем и кронштейнами, поршни с пальцами и кольцами, шатуны, шкив коленвала, привод генератора, комплект выхлопной системы, корпус масляного насоса. рефлюкс датчик положения HF Как это работает: у нашего клиента есть операции, обойтись можно, не снимая блок, но еще удобнее работать со снятым двигателем. 1. Снимаем головку блока, обычный бак для бензина, у нашего заказчика есть топливные трубки, мы полностью разбираем систему зажигания, снимаем генератор, термостат и, кроме того, нашему заказчику остается изготовить шкивы и ремни. Мы устанавливаем бензобак с газовым насосом (от модели с инжектором) вместо обычного.

Мы снимаем стандартную головку цилиндров, снимаем карбюратор, всю проводку и систему зажигания, которые были заменены. 4,5. Отсоединить трубки радиатора.

Некоторые из них используются, но новый комплект двигателя 2112 стоит недорого и не требует покупки. 3. Во время работы с машиной снимите лоток. Вместо старых поршней и шатунов мы устанавливаем поршни 12 моделей (для плавающих пальцев) и десятичные стержни. Необходимы изменения, поскольку старые рассчитаны на наименьшую степень сжатия и даже не имеют специальных канавок для клапанов задних головок. 4.

Как выставить зажигание на ваз 2109 полезные советы

Нашел в сети способ как выставить зажигание в одного, без стробоскопа и прочего оборудования. Все получилось выставили по меткам.

  1. Выставить метки маховика и распредвала.
  2. Провод идущий от трамлера до катушки подключить к контролке-лампочке
  3. Второй провод от лампы на массу.
  4. Центральный провод к массе(Бронепровод от катушки на массу)
  5. Включить зажигание, лампочка должна загореться.
  6. Вращать трамлер по часовой пока лампа не погаснет.
  7. Лампа погасла, крутим трамлер обратно(плавно)пока лампа снова не загорится.
  8. Лампа загорелась, фиксируем трамлер и закручиваем.
  9. Выставляем первый целинндер на ноль со стороны ГРМ крутя нижний шкиф.

Проверяем маховик совпадают ли метки на маховике. У моем моховике было две полоски.

Проверяе пронепровода на трамплере все правельно бегунок направлен на салон.

Как выставить зажигание на ваз 2109 карбюратор

Неверно выставленное зажигание далеко не самым лучшим образом сказывается на работе двигателя, ухудшая его эксплуатационные характеристики. Многие автовладельцы, как только появляются первые проблемы с мотором, из-за недостатка опыта решают, что причиной всему является поломка карбюратора. В действительности зачастую проблема кроется в неправильно настроенном моменте зажигания и устранить её можно, если знать, как выставить зажигание на ВАЗ-2109 (карбюратор), воспользовавшись нехитрым набором инструментов.

Исходя из каких признаков можно сделать вывод о том, что на вашем автомобиле угол опережения зажигания не соответствует рекомендациям, заявленным заводом-изготовителем? В подобных случаях наиболее часто проявляются такие «симптомы»:

  • затруднённый запуск двигателя;
  • нестабильный холостой ход и неровная работа силового агрегата в целом;
  • заметное снижение мощности мотора, а также его приёмистости;
  • повышение расхода топлива;
  • появление провалов в оборотах при разгоне машины;
  • наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Каждый из этих признаков является причиной того, что двигатель начинает работать менее эффективно, и это, в свою очередь, сказывается на комфортности эксплуатации автомобиля в целом. Поэтому мы рекомендуем ознакомиться с руководством, как выставить зажигание на автомашине ВАЗ-2109 с карбюраторным мотором, чтобы применить эти знания на практике, если потребуется.

В гаражных условиях настраивать угол опережения может даже водитель, не обладающий опытом проведения автомобильного ремонта. Для этого потребуется гаечный ключ на «10» и стробоскоп либо лампочка. Естественно, при помощи стробоскопа настройка зажигания ВАЗ-2109 (карбюратор) будет более удобной и точной, но с помощью лампочки вы также сможете добиться удовлетворительного результата. Далее, мы рассмотрим, как производятся регулировочные работы с применением обоих вариантов.

НАСТРОЙКА ЗАЖИГАНИЯ С ИСПОЛЬЗОВАНИЕМ СТРОБОСКОПА

Корректной может считаться проверка и последующая регулировка зажигания ВАЗ-2109 (карбюратор) только в том случае, если двигатель прогрет до своей рабочей температуры (в диапазоне от 80 до 90 градусов). Все дальнейшие действия должны выполняться в соответствии с приведённой ниже инструкцией:

  1. Запустите мотор и установите обороты коленвала на 800–900 об/мин.
  2. Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.
  3. Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.
  4. На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.
    Убедитесь, что метки совпадают
  5. Теперь нужно подключить стробоскоп, подсоединив его один провод к распредвалу вместо центрального высоковольтного провода, а второй — к отрицательной клемме аккумулятора.
  6. Снова запустите двигатель и повторно убедитесь, что коленчатый вал вращается с требуемой частотой холостого хода.
  7. Направьте луч стробоскопа в смотровое окно — импульсы прибора соответствуют моменту появления метки маховика.
  8. Теперь необходимо поворачивать трамблёр до тех пор, пока не установите нужный угол опережения. Согласно паспортным данным, для бензина А-92 этот угол составляет 1 ± 1 градусов, а для бензина А-95 — 4 ± 1 градусов. Добейтесь размещения метки напротив нужной риски, и установка зажигания ВАЗ-2109 (карбюратор) может считаться выполненной.

Применение этого метода позволит вам настроить зажигание своими руками настолько точно, насколько это возможно без участия специалиста.

КАК ВЫСТАВИТЬ УГОЛ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ ПО ЛАМПОЧКЕ

Если у вас в наличии нет стробоскопа и вы не намерены его покупать, то, ознакомившись с руководством, как настроить зажигание на ВАЗ- 2109 (карбюратор) с использованием лампочки, вы сможете выполнить необходимые регулировки без его применения. Алгоритм действий для этого способа следующий:

  1. Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.
  2. Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).
  3. Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.
    Сам трамблер крепится тремя гайками
  4. Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

На этом установка зажигания считается завершённой, и если вы всё сделали правильно, то выставленный таким образом угол опережения обеспечит эффективную работу двигателя.

Как настроить зажигание ваз 2114 инжектор – АвтоТоп

Добро пожаловать!
Фазы газораспределения – благодаря данным фазам двигатель работает синхронно и у него нет нарушений в работе, если же фазы газораспределения сбить, то либо поршень будет доходить до верхней точки не в тот момент когда надо, либо же клапан будет запаздывать, в связи с этим будет очень ярко выраженная работа двигателя с перебоями на холостом ходу, ну и толком двигатель ехать не будет, поэтому чтобы такого не произошло, фазы газораспределения всегда должны быть выставлены по меткам и двигатель тем самым будет правильно и синхронно работать, кстати когда по меткам всё выставляется (Распредвал, коленвал) то у вас автоматически все детали Газо-Распределительного Механизма встают в «ВМТ – это Верхняя Мёртвая Точка» и в «НМТ – это Нижняя Мёртвая Точка», вот к примеру, вы выставили коленчатый вал по меткам, то поршни первого и четвёртого цилиндра у вас автоматически поднимутся до самого конца и будут находиться в ВМТ, а поршни третьего и второго цилиндра опустятся и будут находиться в НМТ, чтобы вы наглядно увидели как это выглядит со стороны, посмотрите на фото чуть ниже, на котором те самые поршни расположены как мы и сказали в этой статье (То есть одни в НМТ находятся, а другие Верхнюю точку занимают).

Примечание!
Чтобы произвести данную установку, много инструментов не понадобиться, конечно же если у вас всё нормально выставлено, в том случае если у вас фазы все сбиты (То есть метки не равномерно стоят, к примеру метка на распредвалу совпадает, а на коленвале нет) то и инструментов больше нужно будет, потому что ремень ГРМ снимать придётся, в общём, для проведения всех работ запаситесь: Накидными ключами, гаечными ключами, отвёртками, а так же винтами небольшими или вместо винтов свёрла тонкие можно взять, воротком с накидными головками можно ещё запастись, ну и всё на этом, если вам просто нужно будет выставить всё по меткам то даже и отвёртки со свёрлами будут не нужны (Это в случае если вы ремень ГРМ будете снимать), накидных ключей и гаечных будет достаточно, кстати забыли совсем, ещё торцевыми запаситесь если они у вас есть (Их вместо воротка с накидными головками использовать можно)!

Краткое содержание:

Когда нужно устанавливать фазы газораспределения по меткам?
Если в думаться в вопрос, то фазы газораспределения обязательно нужно устанавливать и устанавливается всё это с завода (И вы сами можете установить их), вить как мы уже сказали ранее, если фазы будут не выставлены по меткам (К примеру шкив распредвала выставлен, а шкив коленвала отклонён от метки) то автомобиль начнёт плохо ехать (Разгоняться кой как будет, но это всё зависит от того на сколько фазы нарушены, к примеру если метки очень сильно отклонены друг от друга, то автомобиль вы вообще не заведёте) и у него появиться неустойчивая работа на холостом ходу, сбиваются фазы от меток только в некоторых случаях, а именно из-за неправильной установки ремня ГРМ они могут сбиться (Поэтому если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и с ездой или если вообще автомобиль не заводиться, то скорее всего тут всё дело в нарушенных фазах газораспределения и их нужно будет выставить заново и правильно), а так же если ремень сильно ослабел (Со временем он слабнет) то при езде на высоких оборотах, он может перескочить с зуба на другой зуб, в связи с чем опять фазы будут нарушены и автомобиль будет работать не так как он должен.

Примечание!
Кстати в некоторых случаях фазы газораспределения по меткам выставляются в связи с проведением ремонтных работ, вот к примеру вы снимаете ремень ГРМ и чтобы опять его нормально поставить, нужно всё по меткам поставить и когда ремень уже будете надевать, то вы никак не ошибётесь в установки фаз газораспределения, вить по меткам то всё выставлено и ремень вы так же оденете не сбив фазы при этом, а если не обратите на это своё внимание и фазы газораспределения перед снятие ремня ГРМ не будете устанавливать по меткам, то при установки нового ремня будет большая вероятность того что фазы чуть-чуть всё же собьются!

Как произвести установку фаз газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже сказали ранее, если вам просто нужно установить метки при условии что фазы у вас нормально настроены перед снятие ремня ГРМ к примеру, то всё это делается легко и быстро, но вот если же у вас эти метки не совпадут, то после этого уже принудительно придётся снять ремень ГРМ и все эти метки настроить, в начале объясним как всё по меткам выставить и тем самым вы убедитесь настроены ли у вас фазы газораспределения нормально или есть отклонения, приступим к работе, в начале нужно будет снять крышку которая закрывает механизм ГРМ и уже после этого всё ставить по меткам, крышка снимается следующим образом, отворачиваются все болты которые её крепят (Всего в трёх местах она крепиться, в каким именно смотрите на фото ниже) и как только всё будет выкручено, снимите крышку закрывающую механизм с двигателя автомобиля.

2) Теперь дадим вам два способа как можно метки совместить между собой, первый заключается в том чтобы автомобиль прокатить на передачи на небольшое расстояние, в общём включаете четвёртую передачу и после этого толкаете по немножку автомобиль до того пока метка на шкиву распределительного вала, не совпадёт с меткой на задней крышки (см. фото 1), как только она совпала, прекратите толкать автомобиль и перейдите к крайне левой части подкапотного пространства (По ходу движения автомобиля если смотреть) и внизу найдите картер сцепления, выньте из картера заглушку резиновую которая отверстие закрывает (см. фото 2) и после чего у вас будет прекрасный доступ к метки на маховике, данная метка обязательно должна будет совпасть с треугольным вырезом на шкале заднего щитка картера сцепления (см. фото 3), если метка совпала и при этом совпала метка на шкиве распределительного вала, то значит у вас фазы газораспределения нормально поставлены и кстати в таком положение ремень ГРМ можете снимать, если вы именно для этого по меткам всё и выставляли, но кроме такого способа, можно ещё одним воспользоваться, то есть второй способ заключается не в прокатывании автомобиля (Не всегда же можно прокатить автомобиль) а в вывешивании правого переднего колеса, в общём берёте домкрат и с его помощью поднимаете правое колесо (По ходу движения автомобиля смотрите), но можно и левое, просто если правое поднять то можно ещё одним способом воспользоваться (О третьем способе чуть позже), так вот когда колесо будет поднято, включите на автомобиле любую передачу и аккуратно рукой прокрутите колесо (Это будет тяжело, но вы всё таки крутите) опять же до того, пока метка на шкиву распредвала не совпадёт с меткой на задней крышки, как только совпала заканчивайте прокрутку и сверяйте все метки, ещё кой что вам хотели сказать, кроме двух мест где можно проверить метки, есть ещё и третье место (Его можно даже в принципе и не смотреть, по маховику всё сверить можно, но не всегда, если у вас маховик к примеру неправильно будет установлен, то метка тоже не будет совпадать с тем самым треугольным вырезом, поэтому учитывайте это), так вот, третье место это шкив коленвала на нём есть точка и на крышке масляного насоса тоже есть вырез, они должны будут совпасть между собой когда все остальные метки тоже совпали (см. фото 4).

Примечание!
Хотели вам насчёт третьего места где можно метки проверить немного пояснить, во-первых этот шкив коленвала находиться в самом низу и чтобы его увидеть вам переднее правое колесо снять придётся (О том как снять колесо, читайте в статье: «Замена колёс на автомобиле»), но и это не всё, затем ремень генератора будет подлежать снятию и шкив привода генератора (О том как это сделать, читайте в статье: «Замена ремня ГРМ на машине», в той статье пункт 2 и 4 внимательно прочтите), вот после этого то у вас и откроется доступ к третьей метки, кстати поэтому на эту метку почти и никто не смотрит, а по метки на маховику всё определяется, но так же говорим вам, маховик могут некоторые люди (Неопытные) неправильно установить (Это очень редко случается) и поэтому метки уже не будут совпадать так как надо!

3) Ну и в завершение про третий способ выставления фаз по меткам вам расскажем, делается он следующим образом, так же вывешивается правое переднее колесо (По ходу движения автомобиля) и оно снимается, после снятия открывается доступ к болту крепления шкива привода генератора (Об этом болте мы уже сказали в пункте 4 в статье: «Замена ремня ГРМ на автомобиле» на которую выше дана ссылка), вам этот болт по часовой стрелки нужно будет ключом провернуть (Воротком с накидной головкой проще всего, но если её нет, то торцевым тоже всё можно сделать) опять же до того, пока все метки не совпадут между собой.

Примечание!
Если вы всё сделали правильно, но метки между собой всё же не совпали где то (К примеру на шкиве распределительного вала совпали, а на маховике между собой нет), то это говорит о том, что фазы газораспределения у вас нарушены и снять ремень ГРМ придётся (О том как его снять, в той самой статье на которую ссылка выше дана смотрите, она ещё называется: «Замена ремня ГРМ на автомобиле»), после снятия все те шкивы нужно будет повернуть которые вам надо (Шкивы крутятся, способы вращения шкива коленвала мы вам уже рассказали, а шкив распредвала рукой можно будет повернуть по своей оси, но только будьте аккуратны, очень аккуратны, особенно если у вас двигатель клапана загибает, то при вращении какого то из шкивов, клапана и поршни между собой встретятся и чтобы эта встреча была не плачевной, делайте всё предельно аккуратно и по уму), повернуть таким образом чтобы они с метками совпали (Кстати если вы насчёт маховика задумались, то он сам повернётся когда вы шкив коленвала крутить будете и наоборот, если вы вдруг решите за маховик коленвал провернуть «Это можно с помощью отвертки сделать толстой и мощной», то и сам шкив при этом повернётся и встанет в то положение, которое вы на маховике выставите и если вы выставите маховик по метки, то соответственно и шкив коленвала тоже по метки установиться, но как мы сказали ранее, если маховик будет установлен не правильно или же даже если шкив будет установлен не верно, то метки на шкиве и на маховике уже ни как не совпадут между собой), как только всё с метками совпало, можете устанавливать ремень обратно и после установки так же проверьте чтобы метки стояли правильно, вот таким вот образом и производиться правильная установка фаз газораспределения по меткам!

Дополнительный видео-ролик:
Более подробную информацию об том где находятся все эти метки и о том как правильно установить ремень ГРМ на своё место чтобы все метки совпали, смотрите в видео-ролике чуть ниже:

Примечание!
Обязательно ко всему этому, изучите ещё дополнительную информацию которая показана в ролике чуть ниже, а именно в ней сказано как правильно нужно закручивать болты крепления крышки закрывающей механизм ГРМ, а так же сказано что будет если данные болты будут закручены неправильно, в общём просмотрите ролик и всё сами поймёте!

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого в работе двигателя будут появляться проблемы, что причиняет автовладельцу дискомфорт во время управления машиной. В этой статье мы постараемся разобраться, чем обусловлены пропуски зажигания ВАЗ 2114 и как решить такую проблему своими руками.

Характерные неисправности системы зажигания на ВАЗ четырнадцатой модели

Перед тем, как выставить зажигание на ВАЗ, давайте разберемся в причинах, из-за которых происходят множественные пропуски зажигания:

  1. Проблемы в работе свечей. Свечи не смогут нормально работать и передавать искру, если на их электродах имеется нагар, либо в них увеличился или уменьшился зазор. Как правило, на ВАЗ 2114 с двигателем инжектор свечи выходят из строя в результате того, что изначально были установлены низкокачественные детали.
  2. Неисправности в электроцепи. Как правило, речь идет об износе проводки, ее перетирании, а также повреждениями механического плана. В некоторых случаях такую неисправность можно решить путем замены проводов.
  3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости либо перегореть. Если это возможно, то работоспособность контакта можно восстановить путем очистки либо замены. Последний вариант более предпочтительный, так как он практичный.
  4. Некорректная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором на 1.6 литра, то в нем используется катушка. Если этот элемент ломается или работает некорректно, то это может привести к образованию пропусков. Следует сразу же отметить, что катушки ремонтировать бессмысленно, поскольку вы не сможете быть уверены в их работоспособности. Поэтому, если эта деталь сломалась, то ее необходимо будет заменить.
  5. Довольно часто в инжекторах проблемы в работе системы зажигания обуславливаются использование низкокачественного топлива. Разумеется, если стоимость горючего слишком низкая, это должно настораживать, поскольку обычно на таких автозаправочных станциях предлагают низкокачественное горючее. Из-за использования такого топлива качество горючей смеси также будет низким, кроме того, дешевый бензин засоряет фильтры и может забивать форсунки инжектора. Соответственно, со временем это может привести к образованию пропусков.
    Наиболее оптимальным вариантом в данном случае будет полная ликвидация неисправности и последующее использование только качественного горючего. Пусть его стоимость будет более высокой, но зато вы сможете быть уверены в настоящем качестве бензина. Тем более, что сэкономленные от использования дешевого топлива деньги в любом случае пойдут на ремонт авто, но вполне возможно, что за это придется заплатить значительно больше.
  6. Плохая компрессия в цилиндрах силового агрегата. Компрессию необходимо проверить в первую очередь, так как она может сообщить о многом. Подробнее о том, как произвести замер компрессии в автомобиле, вы можете узнать из этого материала.
  7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка ГРМ не вызовет больших проблем и не займет много времени, эту задачу можно осуществить своими силами.
  8. Попадание излишнего воздуха в топливную систему. Такая проблема обычно проявляется в результате имеющихся повреждений на впускном коллекторе. Кроме того, она может быть обусловлена износом колен на форсунках и многих других дефектах. В данном случае мы бы порекомендовали в первую очередь произвести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попадать воздух.
  9. Еще одна причина — значительно снизился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть очень много, однако, вам в любом случае придется их проверять. В первую очередь нужно учитывать, что в ходе эксплуатации двигателя у поршня могут износиться канавки для колец, специальные отверстия под палец и т.д. Кроме того, причина может крыться в регулярном перегреве двигателя, неверно отрегулированными трущимися и движущимися элементами. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании низкокачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно является следствием того, что пробита прокладка головки блока цилиндров. В любом случае, все эти неисправности могут привести к появлению зазора, не соответствующего стандартам (автор видео — канал KV Avtoservis).

Руководство по выставлению зажигания

Одной из причин является неверно выставленный угол опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо произвести выставление этого параметра — это можно сделать как своими руками, так и на станции техобслуживания. На шкиве коленчатого вала имеется специальный зубчатый диск, предназначенный для генерирования электромагнитных колебаний. Впоследствии датчик преобразует эти колебания в сигнал, передающийся на блок управления. Последний, учитывая данные параметры, в частности, положение коленчатого вала, передает импульс на модуль, распределяющий искру между свечками.

Итак, как выставить зажигание своими силами:

  1. Сначала демонтируйте защитный пластиковый кожух с устройства ГРМ. Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0.7 мм. Если зазор будет больше, это приведет к тому, что сигнал от контроллера на блок управления будет слабым.
  2. В том случае, если зазор нормальный, необходимо приступить к выставлению меток, но для начала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться в том, что шкив на коленчатом валу не смещен, иначе контроллер также будет передавать неверную информацию на блок. Метка на маховике должна быть совмещена с отметкой, расположенной на картере коробки передач. Для этого на агрегате имеется люк, где отмечены две риски. Чтобы метки были совмещены, необходимо провернуть коленчатый вал.
  3. Вторая риска расположена на шкиве маслонасоса, вам необходимо добиться того, чтобы она совпала с так называемым приливом на блоке цилиндров.
  4. Что касается третьей метки, то она расположена на зубчатом шкиве привода распределительного вала. Она должна быть совмещена с приливом на ГБЦ, то есть крышке ремешка газораспределительного механизма.

В том случае, если все три отметки совместились, это свидетельствует о том, что поршни цилиндров 1 и 4 находятся в ВМТ. В данный момент пропуск между зубчиками на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубчик — с ДПКВ.

Проверка выполненных действий

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). В ысоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

  1. Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
  2. Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
  3. Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
  4. В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.

Видео «Как работает двигатель с пропусками зажигания»

Как функционирует мотор, если в его работе имеются пропуски — смотрите на видео (автор — канал VADIMUSRUS).

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала. Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

  1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
  2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
  3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Модуль зажигания ВАЗ-2114- проверка, демонтаж и замена

Модуль зажигания (МЗ) играет важнейшую роль в работоспособности автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание этого блока осуществляется от бортсети напряжением в 12 Вольт. Модуль состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов. МЗ имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам. В число основных признаков поломки МЗ входят: нестабильные холостые обороты, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, отказ работы парных цилиндров (1 и 4), (2 и 3). Далее, подробно рассмотрим на примере ВАЗ-2114 модуль зажигания (проверка, снятие, замена).

Проверка модуля

Перед тем как приступить к непосредственному выполнению проверки, нам необходимо протестировать колодку проводов, которая подключается напрямую к модулю. Для проверки тестером, отсоедините блок с проводами, подсоедините один щуп тестера на контакт колодки «А», а второй подключите на массу двигателя. Затем необходимо включить зажигание, в результате которого появится импульс напряжения, на тестере должно быть около 12 В.

В случае отсутствия тока, проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Возьмите контрольную лампу (она представляет собой лампочку на 12 В с двумя поводами), протестируйте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает - контакт работает, отсутствие признаков наличия напряжения свидетельствует о наличии обрыва в цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их более подробно.

Установка рабочего узла с другого автомобиля

Этот способ является самым простым при условии, что у вас есть дополнительный модуль. Чтобы сэкономить средства, его можно одолжить на время у приятеля от другого автомобиля, в этом случае необходимо убедиться в его работоспособности. Опытные автомобилисты, которые проводят много времени в дороге, чаще всего используют именно это метод. Так как выход из строя модуля зажигания в отечественных машинах является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичного транспорта, в противном случае можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки МЗ

Для того чтобы выполнить проверку данным методом, нужно включить силовой агрегат. После этого подвигайте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент воздействия на ране упомянутые сегменты двигатель работает нестабильно, возникают рывки или перебои, значит, нарушены контактов. Это одна из самых простых поломок, устранить которую можно за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

Для выполнения проверки МЗ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации транспортного средства. Различия или отклонения в полученных показателях свидетельствуют о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания - это простая процедура, выполнить которую может любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить электрический удар, необходимо строго следовать последовательности, указанной в нижеописанной инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

  • Обесточьте систему, для этого отключите от аккумулятора отрицательную клемму.
  • Демонтируйте колодку проводов, отключите ее от модуля зажигания.
  • Теперь нужно отсоединить ВВ провода.
  • Следующий шаг заключается в отсоединении креплений к двигателю.
  • В завершение вытащите модуль зажигания и отверните его держатель.

При монтаже нового модуля зажигания вам необходимо пользоваться подсказками, которые находятся в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие цифры, обозначающие номера цилиндров. Более подробная инструкция установки нового блока зажигания приведена ниже.

Замена модуля

В данном разделе мы подробно распишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Необходимый блок, который создает импульс для старта силового агрегата, находится под капотом, к нему идут ВВ провода от свечей. Перед началом работы отключите от аккумулятора минусовую клемму.

  • Снимите колодку проводов и отключите высоковольтные кабели.
  • Открутите болты, которые крепят модуль к двигателю, теперь модуль можно убрать.

Установка нового модуля выполняется следующим образом: подключите провода. Для того чтобы не перепутать соединения, используйте схему, размещенную на корпуса устройства. Номера цилиндров также указаны на проводах. Все достаточно просто, перепутать их последовательность практически невозможно.

В завершение нужно выполнить проверку системы. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неполадки не устранены, следовательно, в процессе монтажа была допущена ошибка, или выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Такое бывает при покупке деталей «с рук» у непроверенных продавцов.

Не срабатывает зажигание ваз 2114

Не работает замок зажигания
Каждый современный автовладелец знает, что содержать машину сегодня – удовольствие не из дешёвых. Цены на топливо регулярно ползут вверх, дорожают одновременно запчасти. Если раньше автомобиль гнался по каждому поводу в сервис, то сегодня владелец трижды подумает, чем это сделает. Некоторые сложности действительно, можно устранить своими руками. Узнайте, что можно сделать, если не работает замок зажигания автомобиля.

Проблемы с ключами зажигания

Любой автомобиль может огорчить своего владельца возникновением различного рода неполадок. С ключами зажигания также могут возникать проблемы. Основных проблем три:

  • не вынимается ключ из замка зажигания;
  • деталь заедает при определенных положениях в замке;
  • не поворачивается ключ в замке зажигания .

При возникновении проблемы любой автовладелец задается вопросом, что делать в этой ситуации. Если не вытаскивается ключ из замка зажигания, то причинами могут как повреждение самой детали, так и проблемы с контактной группой. В любом случае потребуется демонтаж замка зажигания и ликвидация причины неисправности. Если застрял ключ в замке зажигания, по-другому проблему решить нельзя, поскольку это может привести к повреждениям контактной группы и самого ключа.

Если не поворачивается ключ в замке зажигания, это может быть вызвано теми же причинами. Пути устранения проблемы остаются теми же, что и в ситуации, когда деталь заклинило.

Различные типы ключей зажигания

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

  • Как и говорилось, – это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

  • Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле – четыре положения и длинный ключ.

Схема

Ниже представлена типичная схема замка зажигания на «девятке».

Признаки неполадок контактной группы

Различные контактные группы имеют отличия в режимах. При фиксированном положении ключа в замке в отличающихся автотранспортных средствах подключаются различные комплексы устройств. Поэтому и наборы признаков неполадок в контактной группе для каждого автомобиля будут отличаться. Однако, у них есть определенные общие черты.

Одним из главных признаков проблем с контактной группой является единовременный отказ комплекса элекроустройств. Так может произойти из-за того, что через один контакт может запитываться не один потребитель энергии. К примеру, поворотники, ближний и дальний свет. фонари заднего хода работают лишь при включении зажигания. При неисправности контакта, посредством которого запитываются данные потребители, световые приборы не будут работать.

При остановке работы нескольких несвязанных между собой устройств чаще всего причиной является неисправность контактной группы зажигания. Реже проблема связана с неполадками в блоке предохранителей, в котором на к одному гнезду также подключено несколько потребителей. Но в этом случае мощные потребители разнесены по разным предохранителям, и их одновременный отказ говорит только о проблеме с контактной группой зажигания.

Следует вывести еще несколько признаков неисправности контактной группы:

  • неработающий стартер, при этом не функционируют управляющее и втягивающее реле. поскольку на них не подается напряжение;
  • отказ несвязанных между собой потребителей электроэнергии, работающих обычно при одном и том же положении, которое имеет ключ зажигания;
  • частичное восстановление функционирования устройств при изменении положении ключа в границах одного положения.

Если был отмечен один из признаков или проявились несколько, то можно подтвердить неисправность контактной группы замка зажигания. Чаще всего при этом требуется ее замена. Она производится несложно, поскольку положение контактной группы удобно для доступа..

Что нужно знать о поломках бесконтактной СЗ?

Если говорить о неполадках системы зажигания бесконтактного вида, то первостепенным признаком сбоев в ее функционировании считается некорректная работа мотора. Если нет зажигания, ДВС может вовсе не завестись либо заводиться через раз, кроме того, мотор, вероятнее всего, будет менее стабильно функционировать на нейтральной передаче. Также одним из основных признаков является невозможность автомобиля развивать должным образом мощность. Бывает и такое, что при попытке включить зажигание, водитель видит, что контрольные лампы на панели не горят. Если контрольные лампы перестали гореть, то причина, вероятнее всего, кроется в самом замке, поскольку это может быть связано с отсутствием контакта в результате поворота ключа.

Что касается основных причин, то для бесконтактной СЗ характерны такие неисправности:

  1. Пробой крышки распределительного устройства — одна из самых частых проблем, обычно происходит в результате неправильной эксплуатации распределителя или при его износе.
  2. Обрыв в цепи высоковольтных проводов, как правило, такая неполадка связана с пробоем изоляции, что, в свою очередь, чревато утечкой тока. Также причина может крыться и в плохом контакте высоковольтников со свечами.
  3. Выход из строя или износ свечей, катушки, контроллера либо транзисторного коммутатора. Эти элементы также могут выйти из строя в результате износа или по причине неправильной эксплуатации. Что касается непосредственно свечей, то они могут некорректно работать из-за постоянного использования некачественного топлива при заправке.
  4. Еще одна распространенная неисправность — обрыв от контроллера обмотки статора.
  5. На выходе распределительного устройства отсутствует контакт.
  6. Менее распространенной неисправностью является отсутствие либо нарушение контакта подключения проводов с аппаратными элементами СЗ. Если проявляется такая проблема, то водитель, скорей всего, сможет услышать нехарактерные выстрелы из выхлопной трубы.
  7. Увеличенный зазор в свечах (автор видео — Вячеслав Чистов).

Как показывает практика, зачастую неисправности в работе бесконтактной СЗ можно выявить по увеличенному расходу горючего. В данном случае причина обычно заключается в выходе из строя или некорректной работе центробежного либо вакуумного регуляторов либо обоих сразу, или же выходом из строя свечей.

Причины неполадок контактной группы

При появлении проблем главным вопросом является то, почему возникла неисправность. Все причинные факторы, приводящие к неполадкам в системе зажигания, подразделяются на механические и электрические.

Электрические причины

Основной электрической причиной неисправности контактной группы является ее перегрузка. Она возникает в результате установки оборудования с высокой мощностью. При этом через контакты системы зажигания проходит такой уровень тока, на который она не рассчитана. Через какое-то время металлическая поверхность контактов покрывается нагаром. Его нельзя счистить, поэтому приходится заменять неисправную группу деталей.

Для предотвращения перегрузки необходимо осуществлять подключение дополнительных устройств посредством реле. В этом случае силовой ток не нагружает группу и сохраняет целостность ее контактов.

Есть еще одна довольно распространенная электрическая причина неисправности — короткое замыкание в проводке автотранспортного средства, при котором подгорают контакты группы. Это также приводит к необходимости ее замены.

Механические причины

Основной механической причиной неисправности контактной группы является истирание непосредственно контактов или дорожек. Это возможно при длительной эксплуатации или же в случае изготовления деталей из металла низкого качества. Эта неисправность требует замены контактной группы. Для этого достается и заменяется замок зажигания.

К группе механических причин относится и обламывание контактов или прочих составных элементов группы. К примеру, в некоторых автомобилях контакт стартера имеет вид металлического язычка, который может изгибаться и отламываться.

Также конструкция группы может нарушаться в результате перегрева. Чаще это возможно из-за перегрузки электрическим током. При этом перегреваются контакты, смещаются дорожки вплоть до их отсоединения. Для устранения достается замок зажигания, после чего реализуется его замена.

Устранение неполадок

Ряд неисправностей контактной группы вполне реально устранить самостоятельно. Для этого необходимо разобраться со структурой этого комплекса деталей.

Структура контактной группы

Известно, что поворот ключа в замке зажигания предполагает начало запуска всего автомобиля. Если ключ проворачивается без усилий, неисправностей нет. Сам замок зажигания включает комплекс двух частей: контактной группы и личинки. Ключ реализует регулировку положения контактов. С его помощью можно выбирать положение соединения цепей: запуск или остановку двигателя, подачу электропитания на те или иные приборы, сцепление всех электроцепей автотранспортного средства. После того, как проворачивается ключ, происходит замыкание цепи, перемещение тока по проводам посредством индукционной катушки зажигания. В результате происходит замыкание контактов цепей зажигания и запуск мотора.


Строение заика зажигания

Когда замерзают контакты

Русские зимы настолько суровы, что в лютый мороз замок тоже намертво замерзает. Огромное количество ситуаций, когда ключ не поворачивается в замке зажигания, случаются именно зимой, когда температуры опускаются ниже -20 градусов. Все дело в том, что механизм замка зимой может накапливать в себе конденсат. И затем, когда автомобиль немного постоит на холоде, эти капли жидкости кристаллизуются, тем самым заблокировав движущиеся детали. В результате двигатель запустить не получится.

Ремонт и замена замка зажигания

При потребности в замене замка зажигания следует его сначала отсоединить, а потом достать. При этом нужно строго соблюдать правила техники безопасности. Прежде, чем что-то делать, нужно подготовить отвертку и шило. Можно рассмотреть то, как достается и заменяется замок и его детали, на примере автомобиля ВАЗ. В подобных автотранспортных средствах контактная группа локализована снизу рулевой колонки. В случае смены замка зажигания рекомендуется следовать определенным этапам:

  1. Демонтаж замка. Сначала отключается аккумулятор путем снятия с него минусовой клеммы. Проворачивается ключ в нулевую позицию, при этом шапка ключа параллельна полу. Далее следует открутить крепежи кожуха рулевой колонки. Затем откручиваются винты крепежа замка, при этом ключ остается зафиксированным. Реализуется поджатие фиксатора при помощи вставки шила в отверстие кронштейна. При зажатии ключ тянется на себя. Производится отсоединение проводов, замок достается.
  2. Замена неисправных элементов. В случае потребности в замене элемента замка зажигания необходимо отделить эту деталь при контакте со стопорным кольцом, далее установить новый элемент на эту же локацию.
  3. Подключение контактов к системе зажигания. При окончании ремонта или приобретении нового замка требуется делать подключение контактов. Это несложно сделать, поскольку на клеммной колодке замка есть маркировка, позволяющая корректно осуществить подсоединение.
  4. Обратная установка замка. При этом замок утапливается в посадочное место до звука щелчка. Затем закручиваются крепежи, устанавливается на свое место кожух.

После всех этих этапов следует проверить исправность работы системы зажигания.

Общая информация

Начнем с общей информации. Следует знать, что на автомобиле Ваз 2109 два источника питания – это АКБ и генератор. АКБ предназначена для подачи тока при пуске силового агрегата авто, а также для питания стартера и других потребителей на 12 В при неработающем двигателе. Когда мотор заработает, вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током все потребители, даже систему зажигания и АКБ.

Когда генератор не дает ток

Примечание. Каждый водитель обязан знать, что если на панели приборов горит красная лампа зарядки, то от генератора не поступает заряда в бортовую сеть, то есть расходуется запасенная энергия АКБ. Понятно, что запас ограничен и зависит от величины батареи, ее емкости. Конечно же, в этом случае можно доехать до дома без генератора, но глушить автомобиль уже нельзя и придется ехать без остановок.

Порядок работ

Итак:

  • В первую очередь, нужно проверить, а на месте ли . Случается, что он обрывается.
  • Если ремень на месте, цел и невредим, то рекомендуется проверить его натяжение. Для этого нажимаем большим пальцем руки сверху и замечаем, насколько ремень погнулся. 10-15 мм – это норма.
  • Вооружаемся соответствующим ключом и отворачиваем гайку, фиксирующую генератор к кузову. Затем вставляем монтировку между генератором и блоком цилиндров мотора. Методом рычага генератор отодвигаем и затягиваем гайку крепления.
  • Нужно проверить, а не сгорел ли соответствующий предохранитель. Если да, то заменяем на новый (подробнее о предохранителях ниже).
  • Пускаем силовой агрегат и проверяем, гаснет ли лампа зарядки АКБ. Если погасла, то значит все сделано правильно.
  • Если она не погасла, то нужно проверить кабель, который тянется от генератора к АКБ (плюсовой). Проблемы могут быть именно в нем.

Примечание. От батареи идут два провода: толстый соединяет АКБ со стартером, а тонкий – тот, который нужен нам.

  • Проверяем целостность этого провода. Может он оборван или еще чего.
  • Проверить тщательно нужно и контакты, которые могли быть со временем окислены.
  • Все эти неисправности, если они были обнаружены, исправляем. Запускаем двигатель и смотрим, появилась ли зарядка.
  • Если да, то счастливого пути!

Если зарядки опять нет, то нужно проверить уже сам генератор(см.). Для этого лучше обратиться к специалистам или же сделать все по советам, которые можно найти на нашем портале.

Совет. Как и говорилось, доехать с испорченным генератором до сервиса или собственного гаража можно. Для того чтобы максимально снизить потребление тока АКБ, нужно обязательно отключить в этот момент все приборы, такие как автомагнитола, лишние осветительные приборы, вентилятор, кондиционер, обогреватель и т.д.

Проверка регулятора

Если автомобилист опытный, то ему можно посоветовать проверить регулятор напряжения генератора. Данный компонент требуется для того, чтобы поддерживать в заданных пределах напряжение генератора, даже если изменяется частота вращения и нагрузка. Не исключено, что он «отработался» и генератор функционирует неправильно. На автомобиле:

  • Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
  • Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
  • Напряжение замеряем при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма – тринадцать/четырнадцать В.
  • В противном случае, если значение ниже или выше, регулятор нужно будет заменить.

Проверка демонтированного регулятора:

  • Регулятор демонтируем.
  • Проверяем его по схеме.

Примечание. Если регулятор на Ваз 2109, выпущен до 1996 года, то его лучше проверять в сборе с щеткодержателем. Это даст возможность обнаружить сразу обрывы выводов щеток и плохой контакт между концами регулятора.

  • Включаем проверочную лампу между щетками.
  • К выводам В и Б и корпусу регулятора подводим ток, напряжением 12 В.
  • Затем подвоим ток, напряжением уже 15 В.
  • В случае, если регулятор неисправен, лампа не должна гореть при напряжении 15 В и гореть при напряжении 12 В.
  • Если она горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем пробой.
  • Если же лампа не горит в обоих случаях, имеется в регуляторе обрыв.

Предохранители

Предохранители – это своего рода и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или же других проблем с электрикой, если перегорают во второй раз. А проблемы с электрикой нельзя класть в долгий ящик, ведь это грозит возгорание всей электропроводки и пожаром.

Примечание. Помните, что категорически запрещается заменять испорченный предохранитель новым, с большим номиналом. Совет. Чтобы сделать поиск неисправностей легче, рекомендуется пользоваться схемой, приведенной ниже.

Стоит отметить, что на Ваз 2109 могут быть установлены разные блоки: старый и новый. Отличительной особенностью нового является то, что в нем используются предохранители нового образца. Вместо цилиндрической формы предохранителей (как на старом блоке), здесь используются ножевые. Кроме того, используются в таком блоке и новые компактные реле.

Разберем теперь схему предохранителей на Ваз 2109, так как для работы с электрикой автомобиля это очень важно. Предохранители сокращенно будем называть буквой П, если монтажный блок старого образца и буквой P, если нового. Итак:

  • 1 и 2 П с 8 А (в старом блоке) и 8/9 P с 7,5 А(в новом блоке) – отвечают за противотуманные фары.
  • П номер 3 с 8А и P1 с 10А – отвечают за очистители, реле и клапан включения фар.
  • П4 с 16А и P7 с 30А – отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистеля заднего стекла, лампочки бардачка, обогрев стекол и т.д.
  • П5 с 8А и P16 с 15А – отвечают за поворотники, реле аварийки, задние фары, за указатели температуры Ож и уровня топлива и т.д.
  • П6 с 8А и P3 с 10А – задние фары, стоп-сигналы и освещение салона.
  • П6 и P6 s 30A – отвечают за электрические стеклоподъемники передние.
  • П7 и P10 с 7,5А – отвечают за лампочку номерного знака.
  • П8 с 16А и P5 с 20А – отвечают за звуковой сигнал и различные реле.
  • П9 на 8А и P10 на 7,5А – в ответе за левую габаритку и заднюю левую фару.
  • П10 на 8А и P11 на 7,5А – в ответе за правую фару-габаритку и правую заднюю фару.
  • П11 с 8А и P2 с 10А – отвечают за поворотники и аварийку.
  • П12 с 16А и P4 на 20А – за обогреватель заднего стекла, прикуриватель и штепсельную розетку.
  • П13 и П14 с 8А и P15/P14 с 7,5А – в ответе за осветители/дальний свет.
  • П15/П16 с 8А и P13/P12 с 7,5А – в ответе за осветители/ближний свет.

Проверка работы

Для проверки правильности подключения отремонтированного или нового замка необходимо опят подключить минусовую клемму аккумулятора. Далее вставляется ключ зажигания в замок. Затем следует проверить соответствие включения механизмов согласно положению ключа в замке.

Таким образом, исправление неисправностей, возникших при работе контактной группы зажигания, относительно несложное. Следует разобраться с основными техническими понятиями, подготовить новые детали, инструмент, изучить правила техники безопасности. После этого можно приступать к работе. Замена замка зажигания не займет много времени и сил. Важно тщательно проверить правильность всех этапов работы для предупреждения возникновения неисправностей в дальнейшем.

Засор в замке

Водитель выходит на улицу, открывает свой автомобиль, вставляет ключ и чувствует, что ключ не поворачивается в замке зажигания, а ведь за окном уже давно не зима. Бывает, что скважины засоряются. В них в процессе эксплуатации запросто попадает большое количество различного мусора. Грязь активно собирается (особенно если механизм смазывали густыми смазками или маслами для улучшения работы).

В идеале требуется разобрать и тщательно прочистить замок. Но не всегда это возможно. Опытные водители для продолжения эксплуатации автомобиля без посещения СТО решают вопрос универсальным средством WD-40.

Реле зажигания ваз 2114 где находится в картинках

Главная › Новости

Опубликовано: 22.12.2017

Не работает печка, омыватель и обогрев заднего стекла ВАЗ 2113, 2114, 2115

Структура сообщества. Чтобы не было бардака, когда непонятно что где в блог выкладываем полезную информацию, которая может пригодится всем руководства по ремонту, таблицы с характеристиками, полезные советы и т. П.


Ваз 2114 Не крутит Стартер Причины!!!

Важно Работа модераторов не обсуждается! 1. Содержание блога: 1. 1. Оформляется внятным и интересным текстом рассказы, об ИНТЕРЕСНЫХ ремонтах и доработках ВАЗов (интересность определяется модераторами сообщества), с обязательным использованием фото и видео.

1. 2. Приветствуются юмор, правильная пунктуация, орфография и высокохудожественные фотографии и интересные видеофильмы не выходящие за рамки принятой на Drive2 морали.

1. 3. Призывы в сборе голосов для участвующих автомобилей в выборах машины дня или праймериз категорически не допускаются.

1. 4. Допускаются вопросы, но если очень срочные (типа машина не едет, которые до завтра не могут ждать). Заголовок должен начинаться со слова Вопрос. И отражать суть вопроса. Вопросы, типа Посоветуйте или Я тут подумал, а что если в форум (или личный блог/БЖ).

Любой вопрос будет снесен на следующий день. 1. 5. Если ваш отчет или рассказ содержит более 5 фотографий или своим объмом информации стремится конкурировать с печатными изданиями пользуйтесь тегом Cut (пиктограмма с ножницами в окне редактирования), это позволит подписчикам сообщества гораздо меньше крутить колесиком мыши.

2. В блоге запрещается: 2. 1.

Размещение рекламной информации. Призывы подкинуть овердрайв или подписаться на Вас и вашу машину а также жду комментариев будут выноситься мгновенно с баном автора. 2. 2. Запрещается самореклама бортовых журналов и бессмысленные репосты на БЖ и персональные блоги (в т.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последний образуется как раз из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого - генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используется два типа модулей - по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я Лада) блочного типа. К таким элементам относится двухискровая катушка. Конструкция этой части требует следующих компонентов:

  • Клеммы низкого напряжения.
  • Выход высокого напряжения.
  • Стальной пластинчатый сердечник.
  • Первичная и вторичная обмотка.

Одноискровые аналоги имеют немного другую конструкцию, в которую входят:

  • Ядро.
  • Высоковольтные соединения через пружинный контакт.
  • Свеча.
  • Внешний терминал для низкого напряжения.
  • Вторичная и первичная обмотки.

В отличие от одноискровых, такие катушки проще в установке за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 - неисправности

О неисправности данной системы можно судить по следующим признакам. Во-первых, об отказах катушки можно говорить о сбоях при заданной скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах холостого хода двигателя. И в-третьих, о неисправности сигнализируют неработающие 1-4 или 2-3 цилиндры.

Следует отметить, что эти симптомы очень часто возникают из-за неисправного DFID или регулятора холостого хода.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент находится в моторном отсеке.

Самый простой способ обнаружить это - найти провода высокого напряжения. Один их конец тянется к искре, а другой - к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего вытаскиваем электропроводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Затем все работы (как и раньше) выполняются с выключенным двигателем. Отсоединяем сборку модуля, измеряем общий уровень сопротивления между выводами контактного разъема с помощью мультиметра. Затем мы сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации.Если полученные данные существенно отличаются от данных таблицы в меньшую сторону, это означает, что в машине произошло короткое замыкание и вышла из строя катушка.

После установки обрыва проводов можно переходить к диагностике вторичной цепи ДВС - измерению уровня сопротивления между выводами зажигания. По результатам измерений делаем выводы, и если неисправность скрылась в катушке, то модуль необходимо полностью заменить.Других решений этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Сначала нам нужно подготовить набор ключей, которые мы будем использовать. В процессе работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последнее нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как же происходит замена модуля зажигания ВАЗ 2114 Лада? Для начала необходимо обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с АКБ (если она не снималась ранее). Далее нужно снять декоративную обшивку двигателя. Сделать это можно, открутив масляную крышку. Следует отметить, что данную операцию применяют только владельцы ВАЗ с двигателем объемом 1,6 л.Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем этапе снимаем с модуля колодку с проводами и высоковольтными проводами. Ключом на 13 откручиваем два болта крепления картера двигателя, клаксоном на 17 откручиваем последнее крепление модуля. Далее этот предмет незаметно выносится из моторного отсека наружу. Сам модуль освобождается от держателя шестигранником на 5 миллиметров.

Установка

Перед тем, как установить в автомат новый элемент, необходимо предварительно подключить высоковольтные провода согласно схеме модуля.Также нужно обращать внимание на качество крепежа - излишки окисления и грязи тщательно убираются на торцах в местах стыков.

Далее модуль зажигания ВАЗ 2114 Лада можно смело устанавливать в штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания нужно запустить ВАЗ-2114 и провести испытания деталей. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить самостоятельно. Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке будет невозможно гарантировать работоспособность частей этой системы.

Сравните цены на lada 2109 - Купите лучшую цену на lada 2109 у международных продавцов на AliExpress

Отличная новость !!! Для lada 2109 вы попали в нужное место.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ для Lada 2109 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что приобрели свою lada 2109 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе lada 2109 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada 2109 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Выбрать свечи зажигания ВАЗ. Как правильно выбрать свечи зажигания для автомобилей ВАЗ? Появилась из керамики

Свечи зажигания - неотъемлемый атрибут любого автомобиля с бензиновым двигателем. Русская зима - настоящее испытание для этих деталей.Именно в этот период года свечи все чаще выходят из строя и водители начинают внимательнее думать, какие свечи лучше на ВАЗе. Именно на эту тему сегодня и поговорим более подробно.

Сегодня свечи от ВАЗ 2107, которые обычно ставят владельцы машин, производятся в Европе и Японии. К отечественным производителям свечей, к сожалению, водители мало доверяют. В этом обзоре мы опишем несколько широко доступных на нашем рынке свечей.

Vase Candle Review

  • Трехэлектрические японские свечи ngk.Bur6et - очень распространенный вариант. Стендовые испытания показывают хорошую стабильность двигателя и хороший прирост мощности - 4,4% (все вышеперечисленные параметры указаны в сравнении с «родными» вазовыми свечами EZ A17DVR). Также они экономичны с точки зрения расхода бензина (3,9%). Вот какие свечи лучше на ВАЗ2114.
  • Французские свечи BERU ULTRA-X 79 (4 электрода) наименее токсичны из всех стендовых испытаний и описанных в этой статье свечей. Кроме того, эти свечи показали наибольшую экономию топлива (4.2%). Однако по стабильности и приросту мощности они несколько уступают японским аналогам (всего 3,7%).
  • Самыми стабильными оказались чешские трехэлектродные свечи BRISK EXTRA. Помимо стабильности, они обеспечили серьезное увеличение мощности двигателя - на 4,8%. Однако небольшая экономия бензина обернулась минусом-минусом. Решая, какие свечи лучше для калины, многие останавливаются на этом варианте в силу его надежности.
  • Наилучшим приростом прироста мощности (> 6%) обладает один из тестовых образцов свечи одноэлектродного финвита.При этом по стабильности они немного отличаются от Brisk Extra и по этому параметру у японских свечей NGK. При этом показатели экономичности и токсичности у них даже хуже, чем у Brisk Extra.
  • Немецкие свечи Champion сочетают в себе экономичность (4,2%, как у Beru Ultra-x 79) и хорошее увеличение мощности (5,6%). Они обладают такой же средней стабильностью, как Beru Ultra-x 79, уступая всем другим образцам.

Решая, какие свечи зажигания выбраны, нужно учитывать, что вы от них хотите.Если для вас главное - надежность, то ваш вариант - Brisk Premium, FinWhale или NGK Bur6et. Если вы заботитесь об экономии топлива, то берите Champion, Beru Ultra-x 79 или NGK. Максимальную производительность обеспечат свечи FINWHALE (при этом экономия уменьшится) и Champion (мощность будет немного ниже, но экономия намного выше). В общем, лучшие свечи - это оригинальные, то есть настоящие. К сожалению, сегодня можно, не зная об этом, купить множество подделок, из-за которых водители иногда разочаровываются в продукции хороших фирм.

Кроме того, при обслуживании ВАЗ 2110, какие свечи лучше, вам подскажет техник, ведь это не так серьезно, как частота, с которой нужно менять. Делать это нужно каждые 15-20 тыс. Км.

В схеме зажигания ВАЗ 2114 свечи играют центральную роль. По сути, именно свечи зажигания выдают управляющий сигнал, который исходит от ключа зажигания при его повороте в исходное положение. После получения сигнала 24 кВ свечи генерируют искру и воспламеняют впрыскиваемое в камеру сгорания топливо.Поэтому водители автомобиля уделяют им много внимания. Чтобы правильно выбрать СЗ, нужно знать особенности их конструкции.

Свечи зажигания на ВАЗ 2114 в конструктивном плане ничем не отличаются от применяемых в системах зажигания других автомобилей СЗ. Основными элементами этого устройства являются:

  • корпус металлический, с внешней стороны Сделана шестигранная головка под свечной ключ и резьбовая часть, для вкручивания в корпус HBC, эта часть воспринимает 67 процентов тепла, выделяемого при срабатывании свечи, и дает 91 процент этого нагреть блок головки блока;
  • Изолятор
  • из корундовой керамики с добавлением оксида алюминия, а также оксидов других редких металлов.Он вставлен в металлический корпус;
  • тепловой конус, часто называемый юбкой теплового конуса. Фактически это нижняя часть изолятора, она воспринимает 21 процент тепла, выделяемого в момент искрения;
  • в верхней части изолятора установлена ​​головка штекера, внутри нее - контактный стержень, сопряженный с головкой, а внизу - центральный электрод;
  • в нижней части кожуха свечи находится боковой электрод, который расположен над выступающей частью центрального электрода, образуя зазор для образования искры;
  • упорная часть корпуса плоская, для лучшей герметичности при установке на нее помещена уплотнительная шайба;
  • для формирования прочности и герметичности компаундов внутри конструкции имеются кольцевые уплотнения и теплопроводные стекломатериалы;
  • для борьбы с радиопомехами с искрообразованием между контактной головкой и центральным электродом может быть установлен интерференционный резистор.

Все составные элементы свечи на ВАЗ 2114 играют важную роль, но особое внимание уделяется центральному электроду. Он должен обладать такими свойствами, как жаростойкость, высокая теплопроводность, пластичность и иметь высокую коррозионную эрозионную стойкость. Для этого его обычно делают из различных никелевых сплавов. Однако в последние годы, в последние годы, этот электрод стал изготавливаться из таких металлов, как медь, иридий, палладий, а также с улавливанием платины и серебра или литьем платины и серебряным или золотым покрытием во время его эксплуатации.

Как выбрать свечи зажигания для ВАЗ 2114

К вопросу выбора СЗ при необходимости их замены следует отнестись серьезно. От того, насколько эффективно они работают, зависит расход топлива и мощность двигателя. Решая, какие свечи зажигания лучше на ВАЗ 2114, водитель должен представлять, какие задачи им предстоит выполнять. Проведенные экспертами тестирования говорят о том, что выбранные свечи могут не только улучшить свои показатели, но и продлить ресурс.Недаром для форсированных двигателей спортивных машин выпускаются специальные свечи с медными электродами, имеющими золотое покрытие.

  • В инструкции по эксплуатации ВАЗ 2114 указано, сколько нужно менять свечи зажигания на ВАЗ 2114. Это 30 тысяч километров машины. Конечно, хорошие, настоящие заводские свечи могут прослужить 50 и 70 тысяч километров. Но это не значит, что если с запуском и в процессе движения не возникает никаких проблем, то свечи менять нельзя.Фактически, по мере износа электродов характеристики меняются. Работа ДВС А при внимательном контроле легко обнаружить по изменившимся показателям при расходе топлива.
  • Специалисты и опытные водители настоятельно рекомендуют менять свечи хотя бы через 20 тыс. Км пробега, а зимой еще 10 тыс. Км. При этом необходимо постоянно контролировать работу СЗ и зазор между электродами. На скрученной свече ее состояние в цвете нагара будет видно на электродах.Также требуется проверить сухость резьбового соединения. Наличие на нем топлива или масла говорит об отсутствии герметичности в системе.
  • Выбор СЗ в магазинах автозапчастей на сегодняшний день достаточно велик и чтобы определиться, какие свечи поставить на ВАЗ 2114, нужно изучить технические характеристики всех предлагаемых моделей. На форумах и в автомобильных журналах свечи зажигания марок «NGK», «FINWHALE» «CHAMPION» «BRISK PREMIUM» «BOSCH PLATIN» рекомендуются для ВАЗ 2114. Например, при прохождении тестовых испытаний эти комплекты при сравнении с российскими A17DMER от Энгельса показали на 5-6% лучшую мощность и на 3.5-4,5% лучший расход топлива. Несмотря на то, что зарубежные свечи намного дороже отечественных, за счет снижения расхода топлива они окупаются за полгода.
  • Преимущества импортных свечей лучше всего визуализируются при проверке на специальной моторной будке с фотографированием процесса искрообразования. Простая одноэлектродная свеча с никелевым электродом дает прерывистую разноцветную, беспорядочно летящую в разные стороны искру. Свечи из импортных комплектов в искре образуют сплошной конус белого огня.
  • Цвет искры автоэлектрика определяется КПД подсвечника. Если цвет красный - значит искра слабая прерывистая. Синий или синий цвет означает более интенсивную искру. Белый огонь означает, что искра сильная и устойчивая. Именно такой пожар дает интенсивное воспламенение топливно-воздушной смеси при впрыске. А это означает лучшее сгорание, увеличение мощности двигателя и меньший расход топлива.

  • Лучшая искра дает свечи с тончайшими электродами, 0.Толщина 4-0,6 мм. Такие электроды изготавливают из сплавов иридия, палладия или платины и золота. Значительно улучшает «искровое» напыление на центральный и боковой электроды из серебра, золота или платины. Толщина электрода свечи А17 от Энгельса 2,5 мм. Поэтому не выдерживает конкуренции с дорогими импортными подсвечниками.

Определить подделку проще всего по продажной цене. Как правило, такие «товары» продаются за половину реальной стоимости «оригинала».Это сразу должно насторожить покупателя. Также перед установкой проверьте саму свечу. В подделках часто можно встретить качающуюся заглушку.

Выбор свечей на ВАЗ 2114 Необходимо, чтобы довольно часто в нашей торговой сети попадалась продукция контрафактная, то есть «самодельная» под известными и дорогими брендами. Если случайно установить на машину такие свечи, хорошо, если вы спокойно проехали тысячу километров.

Рекомендуемые свечи на Приору / Калину / Гранту .Производитель рекомендует применять отечественные свечи зажигания ДВРМ А17 и ДВРМ А15 или импортные аналоги. В зависимости от модели двигателя применяются разные свечи зажигания. Например, свечи на приор на 16 клапанов: AU17DVRM, и на 8 клапанов: A17DVR. Таблица совместимости свечей зажигания для всех автомобилей ВАЗ:


Каталог свечей зажигания ВАЗ, номера .

  • Лада Приора: 21120-3707010-00, 21120-3707010-01.
  • Лада Калина: 21110-3707010-00, 21110-3707010-01.
  • Лада Гранта: 21110-3707010-00, 21110-3707010-03.
  • Лада Калина 2: 21110-3707010-00, 21110-3707010-03.
Цена на свечи зажигания Зависит от производителя и региона. Ориентировочная стоимость 200-500р. Для комплекта.

Типы свечей зажигания . Свечи могут различаться по количеству электродов: одноэлектродные (обычные), многоэлектродные. А также по типу: обыкновенный (обычный), иридиевый, платиновый. Завод Производитель рекомендует использовать обычные свечи зажигания для ВАЗ.

Обслуживание свечей зажигания Зависит от условий эксплуатации. В соответствии с Правилами технического обслуживания автомобилей Лада Приора, Калина и Гранта Свечи зажигания необходимо менять каждые 30 000км. Однако в некоторых случаях (например, при запуске двигателя в сильный мороз) можно испортить новые свечи зажигания - залить их бензином. Совет: не выбрасывайте старые свечи, а используйте их в таких случаях.

Кстати, владельцы Ваз десятого семейства в опросе "

"

Для правильной работы бензинового двигателя Состояние и качество свечей зажигания играют решающую роль.Например, нестабильная искра даст пропадание зажигания, что не только даст себе рывок на низких поворотах и ​​движении в широте, но и приведет к горючей смеси в катализаторе - а это риск его перегрева и выхода из строя. Не зря уже стартует с 3 евро в программах впрыска ЭБУ отечественных авто Диагностика неравномерности вращения коленвала и отключения подачи топлива на неисправные цилиндры.

Конструктивные особенности свечей зажигания

  1. Калил № Характеризует скорость отвода тепла от электродов к юбке свечи.При работе свеча должна прогреться до такой температуры, чтобы окисленная на ней метка не успевала увеличиться, но и перегрев опасен: возникновение вибровоспламенения, сами электроды начнут ускоряться. Проблема в том, что тепловая нагрузка на свечу неравномерна - при движении на малых оборотах нагрев значительно меньше, чем при нажатии педали в пол. Свечи со стандартным калибровочным числом в обоих этих случаях будут работать на пределе оптимального режима - при недогреве и перегреве соответственно.
  2. Sparkker Зависит в первую очередь от мощности штатной системы зажигания и максимального давления в цилиндре в конце такта сжатия: оно должно быть таким, чтобы обеспечить уверенный искровой пробой даже при низком напряжении в сети (прокрутка стартера на слух батареи). И разница в этом случае очевидна: обычно коэффициент трансформации катушек зажигания около 2000, то есть при работающем генераторе они могут отдавать до 28 киловольт, при этом - всего 14! Следовательно, купленный набор свечей должен иметь именно тот зазор, который установлен производителем автомобиля: увеличенный означает риск пропусков зажигания (но в пределах возможностей катушки обеспечит более мощную, более легковоспламеняющуюся искровую смесь), уменьшенные гарантии возможность запуска от семенной батареи, но чревата перебоями уже из-за -Реальное снижение энергии искры.
  3. Отходящие электроды Также много средств для работоспособности свечи в том или ином моторе. Например, на восьмилопастных моторах, у которых свеча стоит сбоку от камеры сгорания, увеличение вылета оптимизирует воспламенение смеси: зона, прилегающая к стенкам камеры сгорания, хуже вентилируется, а удаление Использование электродов гарантирует, что в искровом промежутке будет качественная легковоспламеняющаяся смесь. Для ВАЗ-восьмёрки, где вентиляция камеры сгорания нарушена конструктивно (впускной и выпускной каналы расположены в одну сторону, а не напротив друг друга), она достаточно чувствительна.Свечи с загнутыми внутри электродами используются, как правило, на многокамерных двигателях с минимальным объемом камеры сгорания, иначе они могут столкнуться с клапанами или поршнями.
  4. Количество электродов В реальной эксплуатации мало принципиально. У многоэлектродных свечей теоретически повышенный ресурс - при эрозии разрушает один из боковых электродов, искра начинает биться в другой (в отличие от распространенного заблуждения, одновременно между несколькими электродами искра не возникает).На практике обычно «плавает» искра (поэтому кажется, что их несколько) - в условиях плохого распределения смеси в цилиндре искра может исходить из рабочей зоны в «заштрихованном» виде, что является загрязненным остаточными отходящими газами. В итоге вместо улучшения ресурса мы получим ухудшение работы двигателя, который опять же принципиально для Вазовского восьмиточечного, а так гадко работает на холостом ходу с прописанной на данный момент смесью смеси.
Видео: испытание свечи зажигания на стенде.

Что-нибудь полезное для вас:

Благородные металлы: практический смысл применения

Как мы уже говорили в последнем абзаце, большой практической пользы в увеличении ресурса сцены переход на многоэлектродную схему не принес. Фактически пока борьба с самой причиной естественного износа свечей, то есть эрозией контактов, заменена на паллиативную - «запасную» замену.Для повышения электродной надежности электродов существенно переработана конструкция свечей.

В свечах зажигания «Платина» и «Иридиев» главная особенность Бросок в глаза - очень тонкий центральный электрод, точно точка локализации искры - напротив него на боковом электроде атакует налет из соответствующего металла, он также покрыт центральным электродом.

Плюсы таких свечей очевидны: электроды имеют срок службы, в нормальных условиях в два-три раза превосходящие обычные свечи.Тонкий центральный электрод отлично самоколечится, что также способствует надежности работы.

Минусы, увы, тоже существенны. Первое - это цена: набор с раскладкой Platinum или Iridium будет стоить минимум в два-три раза дороже свечей. Вторая, как ни странно, нежность: негорючий нагар мгновенно убивает такие свечи, и механическая чистка их противопоказана, как и ожог Дедовского. В первую очередь, мы, конечно, говорим о пресловутом ферроцене, бег по которому не редкость и пока.

Нетрадиционные схемы

Некоторые конструктивные решения в свечах зажигания нестандартной схемы можно назвать условно рабочими - улучшая одно, они ухудшают другое. Самый простой пример - серия свечей NGK V-LINE: центральный электрод имеет бороздку, соответственно искра всегда проскакивает между краем электрода и боковой. Теоретически это улучшает воспламенение смеси за счет удаления искр в лучше вентилируемом пространстве и стабилизации точки искрения, но также ускоряется эрозия такого центрального электрода.

Часть одинаковых свечей на рынке нельзя отнести иначе, чем к «Гербалайф» с авторынка: всякие «Форкарм», «факелы» и тд свечи в лучшем случае работают не лучше обычных, на худшее - ускоренный развал. Например, в пресловутых свечах «Бугетс» атакованная юбка не только ухудшала вентиляцию искрового промежутка, но и закапывалась, а иногда уходила в «свободный полет» в камеру сгорания. Из работоспособных, но бесполезных в практике обыкновенного автомобилиста конструкций отметим, что свечи, не имеющие бокового электрода, изначально созданы для работы в сверхвысоких бустерных двигателях во избежание перегрева выступающих боковых электродов, в обычном городском цикле на «Гражданский» мотор форсировки Отвратительная самоочистка и гарантия перебоев на холостом ходу даже на безупречном качестве бензина.

Выбрать свечи зажигания для ВАЗ

Поговорим о свечах зажигания на конкретном примере - 16-клапанном моторе ВАЗ-2110, который с завода комплектуется Свечами ДВРМ А17 завода Энгельс. Этот же завод, кстати, производит оригинальные свечи и для других российских конвейеров: например, этикетку «EZ» можно увидеть на свечах Renault Original. Для удобства остановимся на этих свечах.

Ez A17DVRM

Главный плюс этих свечей зажигания - стабильность качества: встретить в оригинальном комплекте большой тампон по сопротивлению или размеру искрового зазора сложно.Мы не зря упомянули слово «оригинал» - увы, рынок наводнен или подделками, то ли брак уходит в свободную продажу. Свечи имеют хороший запас по прекращению искрения, при стандартной системе зажигания выдерживают прокручивание при падении напряжения до 6В без прекращения искрообразования. Работают стабильно и в режимах максимальных нагрузок - пропуска зажигания, которые можно «поймать» чувствительным газоанализатором, минимальная.

Что касается ресурса, то его задача от этого до этого доработать - они уверенно несут ответственность.Учитывая невысокую цену и распространенность, они явно заслуживают рекомендации.

Трехэлектродная версия уже знакомого A17DVR. Теоретический выигрыш ресурса привел сюда и свой минус: параметры свечей «плывут» сильнее, а это в первую очередь нестабильный зазор, отсюда и некоторое ухудшение моторных характеристик. Но следует отметить, что этот износ можно «поймать» только на измерительном стенде, в реальной эксплуатации нельзя сказать, что трехэлектродные свечи от Энгельса будут хуже одноэлектродных.

Превосходные свечи от одного из мировых лидеров в своем производстве: высокое и стабильное качество изготовления, уверенная работа в любых режимах и хороший ресурс. Свечи уверенно выдерживают просадку напряжения при запуске до 6,5 В (неожиданно проигрывая отечественным!), Пропуски зажигания минимальны.

В их конструкции применено то же решение, что и NGK в серии V-Line, но с точностью до наоборот: в боковом электроде выбита канавка. Это однозначно более выгодно с точки зрения производства, так как нет необходимости строго ориентировать боковой электрод относительно центрального, но вот практической выгоды от такой конструкции явно меньше.

Свечи с повышенным вылетом центрального электрода ожидаемого повышения моторных характеристик на 16-клапанном двигателе не показали: такое решение было бы больше «рабочих» на восьмерку. По всем показателям это крепкий «середняк», но цена значительно выше, чем у конкурентов с такими же качествами. Отметим только хороший результат На старте у пол АКБ: 6,2В это отличный результат ... Но оригинальные свечи от Энгельса и дешевле, и, как ни странно, лучше чешских.

Маркетологи компании явно ошиблись, отняв эти свечи в серии V-Line: центральный электрод лишен бороздок. Скажем сразу: исходный набор - крепкий «середнячок», ничем не выделяющийся, но и не проваливший тесты. Однозначно не нравится заметная грубость изготовления - даже маркировка Made in France всегда шалит, неравномерно атакует боковой электрод. Похоже, что технологию изготовления специально погнали в угоду дешевизне, и тогда эти свечи могли бы быть лучше.

Главный минус Ngk - это не они сами, а чудовищное количество подделок на рынке. Достаточно ввести в поиске eBay или Aliexpress «Свеча зажигания» без уточнения бренда, как сразу появится многостраничный список. типа ngk. "из Китая.

Bosch WR7DPX.

Эти свечи выйдем из рейтинга, учитывая, насколько серия Platinum дороже аналогов, не содержащих благородные металлы. Однако именно эти свечи демонстрируют наилучшие результаты. На всех моторных тестах сначала играет тонкий центральный электрод, полностью сломанный в изоляторе: мотор запустится при понижении напряжения в сети самолета, чего нет у других свечей. , минимальная токсичность явно указывает на наименьшее количество каналов воспламенения.

Ступени центрального электрода на максимальных нагрузках придется примерить - конструкция обеспечивает надежность передачи тепла от него к изолятору и далее по юбке. Значит, эту свечу можно посоветовать как владельцам путешествующих автомобилей, так и любителям агрессивной езды. Если, конечно, цена не остановится.

ВАЗ достаточно востребованы на авторынке отечественного производства. Свечи зажигания можно отнести к расходным материалам, но от их качества зависит надежная работа двигателя.В основе выбора лежат рекомендации производителя производителя автомобиля, так как для каждого типа двигателей существует определенный перечень параметров, которым свечи должны соответствовать.

Какие свечи зажигания лучше на ВАЗ

Если вы берете автомобиль 10-го семейства и ранее, то вам нужны рекомендуемые свечи для 16-клапанных двигателей, которые имеют несколько отличий от классических свечей на 8-ми клапанов.

Производители свечей

На отечественном рынке можно найти множество свечей разных производителей.Свечи высочайшего качества выпускаются под такими брендами:

.

Зарегистрированные производители используют разные подходы к улучшению характеристик двигателя. Играет не только материал электродов свечей, но и точность изготовления, в частности, размер разрядника.

Какие свечи зажигания лучше на приоре

Мощный 16-клапанный двигатель Приоры требует установки качественных свечей для полного раскрытия своего потенциала.Качественные свечи не только помогают снизить расход топлива, но и увеличивают мощность двигателя за счет улучшения процесса воспламенения топлива. Свечи NGK прекрасно зарекомендовали себя как сконструированные таким образом, что они способны самоочищаться. Поэтому их достаточно высокая стоимость окупается повышенным сроком службы.

Существенный недостаток - огромное количество подделок ..

Низкая стоимость I. Хорошее качество изготовления делают данные свечи вполне реальной альтернативой дорогим свечам импортного производства.К тому же с ними практически не борются.

Снятая с производства продукция

ПРЕКРАЩЕННЫЕ ТОВАРЫ


Модель Заявка

Регуляторы напряжения

JA112A Автомобили АЗЛК, ГАЗ, ЗИЛ, а также автомобили «Таврия» (1991 г.1996 г. лет выпуска) с генератором 29.3701 и др.
JA112B Тракторы ТДТ -55, ДТ-75С, Т-16М, Т-25АЗ, Т-30А, МТЗ с генератор 46.3701 и другие.
JA112V Автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Таврия» (до 1991 г. год выпуска) с генератором G222.
JA112A1SCH Автомобили АЗЛК, ЗИЛ, ИГ, ЛАЗ, ЛиАЗ, ПАЗ, РАФ, «Таврия» г. 91-96 и др. С генераторами, в которых щеточные агрегаты с напряжением регулятор JA112A / JA112A1.
Я112В1Щ Автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Таврия» до 1991 г. год выпуска и другие с генераторами переменного тока, в которых щеточные агрегаты с применяются регуляторы напряжения Я112В / Я112В1.
JA120M Автомобили МАЗ, КАМАЗ с генератором Г273 и другие.
9722.3702 Автомобили с генератором 97.3701 или другие генераторы ряд 97хх.3701 (кроме 97Т.3701) с незначительной дооснащением цоколя генератора.
9732.3702 Автомобили с генератором 972А.3701 и его модификации.
9762.3702 Автомобили МАЗ, КАМАЗ и другие с генератором 976.3701.
9763.3702 Автомобили с генератором 972А.3701 и его модификации.
9422.3702 автомобилей с генератором 97Т.3701 и другими генераторами ряд 94хх.3701 с незначительной дооснащением цоколя генератора. Это возможно применить регулятор в составе других генераторов с аналогичным переключением схема и стабилитроны в выпрямительном блоке.
3232.3702 Автомобили КАМАЗ с двигателем КАМАЗ-740, ЯМЗ-236 и др. с генератором 3232.3771, МАЗ (Евро-2) с двигателем ММЗ Д245, Д260 с двигателем генератор 3232.3771-10 и другие.
3252.3702 Автомобили МАЗ (Евро-3) с двигателем ЯМЗ-656, ЯМЗ-658 и другие с генератором 3252.3771.
4512.3702 Автомобили УРАЛ и др. С генератором 4512.3771-10.
5132.3702 автомобиля ВАЗ-2117, ВАЗ-2118, ВАЗ-2119, «Калина» и др. С Генератор 5132.3771, или ВАЗ-2170, ВАЗ-2171, ВАЗ-2172, «Приора» с генератор 5162.3771.
7931.3702-01 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, с генератором 9402.3701-03, ВАЗ-2123 «Шевроле Нива» с генератором 9402.3701-04 и другие.
8444.3702 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, с генератором 9402.3701-03, ВАЗ-2123 «Шевроле Нива» с генератором 9402.3701-04 и другие.
7931.3702-01 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, с генератором 9402.3701-03, ВАЗ-2123 «Шевроле Нива» с генератором 9402.3701-04 и другие.
8444.3702 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, с генератором 9402.3701-03, ВАЗ-2123 «Шевроле Нива» с генератором 9402.3701-04 и другие.
9333.3702 Автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -21213, -2114, -2115, -2121 и другие с генераторами 94.3701, 9402.3701, 977.3701, 3202.3771; автомобили «Дэу Ланос» 1.4i, «Дэу Сенс», «Славута», «Таврия» после 2004 г. и прочие с генераторами 97Т.3701, 97S.3701; автомобили ГАЗ, УАЗ с генераторами 9422.3701, 3212.3771, 3282.3771 и другие.
9402.3702 Автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2121 и другие с генераторами 94.3701, 9402.3701 и другие.
9402.3702 8A
9402.3702-01 8A Автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 и другие с генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, G2112E; автомобили «Дэу Ланос» 1.4i, «Дэу Сенс», «Славута», «Таврия» после 2004 года выпуска и другие с генераторами 97Т.3701, 97С.3701; автомобили ГАЗ, УАЗ с генераторами 9422.3701, 3212.3771, 3282.3771 и другие.
JA120M1SCH Автомобили МАЗ, РАМАЗ с генератором 1332.3771 и другие.

Блоки ограничительных выпрямителей

БВО11-150-02 в.17 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с генератором 9402.3701-03, ВАЗ-2123, «Шевроле Нива» с генератором 9402.3701-04 и другие.
БВО11-150-02 в.84 Автобусы «ПАЗ» с генератором 4233.3771, автомобили ГАЗ, УАЗ с генератор 4235.3771 и другие.
БВО11-150-04 в.45 Автомобили ВАЗ-1117, -1118, -1119 «Калина», ВАЗ-2170, -2171, -2172. «Приора» с генератором 94xx.3701, с регулятором напряжения 9555.3702.
БВО11-150-04 в.93 Автомобили ВАЗ-1117, -1118, -1119 «Калина», ВАЗ-2170, -2171, -2172. «Приора» с генератором 3222.3771 в комплекте с регулятором напряжения 9555.3702
БВО11-150-07 в.М, БВО11-150-08 в.69 Автомобили ГАЗ, УАЗ с генераторами 3212М.3771, 3212.3771-10; ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2121, ВАЗ-2114, ВАЗ-2115 с генераторами 3202.3771, 9402.3701 и др.
БВО11-150-08 в.05 Автомобили ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2121 и др. С генератором 9402.3701 и другие; ГАЗ-24, ГАЗ-31, ГАЗ-53 с генераторы 9731.3701, 9732.3701 и другие.
БВО11-150-08 в.53 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и другие с генератором 3202.3771.
БВО11-150-23 вер.54 Автомобили КАМАЗ с двигателем КАМАЗ-740, ЯМЗ-236 с двигателем. генератор 3232.3771 и другие.
БВО21-150-07 Автомобили ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2121 и другие с генератором 9402.3701.
БВО11-150-13 исп.53 Автомобили УАЗ с двигателем ЮМЗ-4213, -4219, ГАЗ с двигателем ЮМЗ-4216 с генератором 3282.3771 и др.
БВО11-150-20 М Автомобили МАЗ с двигателем ЯМЗ-656, ЯМЗ-658 с генератором 3252.3771.

Генераторы автомобильные

1119.3701 Автомобили ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, «Калина».
2108.3701 Автомобили ВАЗ-2108, ВАЗ-2109, ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Ока». и другие.
2112.3701 Автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2108 ?, ВАЗ-2109? а также другие.
Датчики
TM108M
(t ° C вкл. / Выкл .: 96/91, 92/87, 88/83)
Контроль работы вентилятора в системе охлаждения двигателя автомобилей ВАЗ, АЗЛК, ЗАЗ производство.
TM108M -11G, -12G
(t ° C вкл. / Выкл .: 8/15)
В комплекте с внешним нагревательным элементом для поддержания в заданном диапазоне температуры агрегатов транспортных средств в окружающей среде падение температуры.
Блок термостабилизации TMS22
Транспортные средства с пневматической тормозной системой
Блок термостабилизации TMS23
Транспортные средства с пневматической тормозной системой
Блок термостабилизации TMS24
Транспортные средства с пневматической тормозной системой
Зажигание блоки регуляторов и регуляторов напряжения
94.3734 Мотоциклы, мопеды, мотоциклы и прочие двухтактные транспортные средства одноцилиндровый двигатель вместе с генератором Р71, 92.3701 и высоковольтным трансформатор 2102.3705 или аналогичные.
262,3734 Мотоциклы, мопеды, мотоциклы и прочие двухтактные транспортные средства одноцилиндровый двигатель вместе с генератором 43.3701, 43А.3701 и трансформатор высоковольтный 2102.3705 или аналогичные.
Контроллеры зажигания с внутренним МЭК 1103.3734-01 Заявлен на реорганизацию автомобилей «Волга», «Газель». в систему безотказного зажигания с датчиком Холла.
Реле
0212.3747 «Дэу Сенс», «Дэу Ланос» и другие.
0232.3747 Аналог 982.3747-01, 98.3747-01 («АВАР», Псков).
0312.3747 ВАЗ-2108, ВАЗ-2109, ВАЗ-2105, ВАЗ-2107, АЗЛК 2141, ИШ-2126, ЗАЗ и Другие.
0332.3747 ВАЗ-2105, ВАЗ-2107, Daewoo и другие.
0412.3747 Daewoo, Chevrolet, «Сенс» и другие.
0512.3747 ВАЗ-2105, ВАЗ-2107, ВАЗ-2121, ГАЗ-3207, ГАЗ-3110, ГАЗ-3102, ГАЗ-31029, ГАЗ-3302, ИШ-2126 и другие.
0532.3747 ВАЗ-2121, ГАЗ, ЗИЛ и другие.

De ûntstekking module ВАЗ-2114: skaaimerken en skaaimerken fan

Elk fan ús witte dat foar it ûntstekking fan fuel-lucht mingsel yn de ferbaarning keamer is nedich spark. Dy lêste wurdt foarme krekt fanwege it система зажигания.Syn bou yn de ferskillende auto hawwe guon ferskillen, mar de wichtichste syn grûnbegjinsel fan operaasje bliuwt itselde. En hjoed sille wy prate oer hoe te kontrolearjen module VAZ-2114 Plugs, en ek hoe't te produsearjen syn ferfanger mei har eigen hannen.

feature

Этот элемент вентилятора de auto находится в komplekse elektrysk apparaat, он wichtichste doel fan, который является главным образом в stroom fan hege, охватывающий все его oan de fonk stekker. mei ien coil foar eltse spark (isolearre), itsij direkt nei twa (blok) - allinnich op cars binne twa soarten modulen brûkt.Модуль Онттэкинг ВАЗ (2114-я «Жигули») - блочного типа. Dy eleminten befetsje yn syn lidmaatskip двухискровую катушку. It ûntwerp fan dizze detail dêrby om de folgjende товаров:

  • Клеммы низкого напряжения.
  • в hege spanning útfier.
  • Изер Ламинированный керн.
  • Обмотки на основе фурсета.

Одноискровые аналоги hawwe в современном дизайне, данный номер:

  • Кирн.
  • Hege Spinning Ferbining FIA Spring Kontakt.
  • Кирс.
  • De eksterne terminal foar lege spanning.
  • Fuortset en primêre slingerjende.

Весла как одноискровые сокке макликер ом op 'e spoel op grûn fan harren bysûndere (blok) Struktuer, dat hat in mienskiplik case. Nettsjinsteande it feit dat der ferskate sokke eleminten yn it blok, se allegearre wurkje как selsstannige apparaten. Dit ûntwerp makket it brûken fan koartere попробовал dy't giet nei de primêre kronkeljende meganisme.

Модуль Ontsteking ВАЗ-2114 - Grand

Вентилятор неисправности системы it systeem kin wurde beoardiele troch de folgjende kritearia.Foarste plak, в poel lekken kinne prate ferfalt op set vehicle snelheid. Twads, аналогичные манипуляции с двигателями, которые используются в двигателях fan macht fan 'e masine, например, как двигатель "Driuwend" на холостом ходу. Введен в неисправность sinjaal bûten 1-4 из 2-3 силиндров.

Dêrby moat opmurken wurde dat dizze symptomen faak foarkomme fanwege defcte DMRV of IAC. Самый первый вентилятор, не имеющий опций, должен диагностировать модуль зажигания.

ВАЗ-2114: не было ли детали?

Автомобили семейства "Гармония Самара-2" активный элемент интегрирован с моторным отсеком.
De maklikste manier om te finen is - te finen in hege-spanning tryden. Ien fan 'ein rint oan de fûnk, en de twadde giet om de ûntstekking module sels.

Hoe te диагностирует работающий модуль вентилятора?

Контрольный модуль ûntstekking (ВАЗ-2114 "Самара-2") вентилятор работает как wurdt eksekutearre yn de folgjende folchoarder. Будь осторожен с отрицательной клеммой, вентилятором и батареей, а также с большим количеством проводов катушки. Folgjende, открутите все винты в skoattels dy't feilich te stellen de húsfesting elemint.Дан это алле вуркен (Lykas Earder) makke mei de motor ôf. Отсоедините модуль gearkomste mei в мультиметре maatregel tusken клеммы Разъем total nivo fan ferset. Дэн ферликье де результататен мей табличный ноармен оантсютте ин де ханлединг. Поскольку de gegevens - это gâns oars út 'e tafel yn' e lytsere kant, это должно быть сделано, что de auto waard закорочено sirkwy en de coil hie it проблема.

Nei ynstallaasje kontinuïteit tryden kinne beginne te диагностировать его fuortset circuit dic - mjitten fan it nivo fan ferset tusken терминалы зажигания вентилятора.Neffens de resultaten fan mjittingen en lûke konklúzjes, en as de skuld is ferburgen yn 'e spoel, sadat de module moat folslein ferfongen. Oare oplossings oan dit проблема лучше нет.

Hoe as ferfanging fan it apparaat mei dyn hannen? ynstruminten

Earst moatte wy ta te rieden в наборе fan de kaaien, dy't wy sille brûke. Yn de rin fan wurk op it skrassen en de ynstallaasje fan 'e ûntstekking module, wy moatte twa торцевой ключ 13 и 17 мм, en ek as ien iepen-ein гаечный ключ на "10".Последний, wy moatte en meitsje de stekker út 'e batterij. Fierder it шестигранный ров tariede mei "5". Mei de help fan 'e lêste, wy sille loslitte de ûntstekking module út' e hâlder nder opheffing.

Предлагается вентилятор, это вентилятор, вентилятор, деталь

,

Са, это вентилятор, вентилятор, модуль 2114-й "Жигули"? Earst jo moatte verbreken de Onboard netwurk fan de auto. Foar dit doel, lykas yn de foarige gefal, ferwiderje de negative terminal om de batterij (так как это чистый fuorthelle foar).Folgjende jo moatte en meitsje de dekorative motor omslach. Dat kin dien wurde troch it fuortsmiten fan de omslach Golf oalje. Dêrby moat opmurken wurde dat dizze operaasje - это полный вентилятор VAZ brkt mei 1,6-литровый двигатель. Полуторалитровые "Самара" wurdt net foarsjoen mei sa'n motor plaat.

Этот модуль должен быть подключен к модулю Connector mei kabels en hege-Voltage Tryden. Как и в случае, когда 13 откручивается крепление двигателя, картер двигателя вентилятора и электродвигателя, а 17 откручивается крепление модуля.Fierdere detail fan dit stil fuorthelle út de моторный отсек, nei it bûten. Модуль представляет собой лоскутный вентилятор с шестигранной головкой диаметром 5 миллиметров.

ynstallaasje

Foardat jo ynstallearje in nij elemint yn de auto wurde freonlik fersocht te ferbinen de hege-spanning tryden oan 'e module sirkwy. Jo moatte ek omtinken te jaan oan de kwaliteit fan 'e светильники - de ekstra oksidaasje en smoargens yngreven gereinigd by de einen yn' e gewrichten. Fierder, de ntstekking модуль ВАЗ 2114-й "Жигули" кин маклик ynstallearre op in gewoane plak.De gearkomste elemint yn de omkearde folchoarder. Штепсельная вилка модуля фибининга ВАЗ-2114 джим моатте ом en hifkjen de funksjonaliteit fan komponinten. Как все фанаты boppesteande sande en skild symptomen ferdwûn, это делает datst diene alles korrekt.

konklúzje

Sa, wy fine dat dizze ûntstekking module en ferfange syn eigen. Вы можете получить, что он сделал, чтобы установить вентилятор, соединяющий всю схему проводки, как минимальный плоский элемент, гарантирующий, что он будет защищен от вентилятора и вентилятора, это система.

Тюнинг двигателя ВАЗ-2114 - форсирование и перепрошивка ЭБУ

Ни для кого не секрет, что отечественные автомобили, в том числе 14-я Лада, комплектуются не очень мощными двигателями. В связи с этим автомобилисты всячески стараются увеличить мощность своего железного друга. Чтобы полностью раскрыть возможности бензинового двигателя, необходимо увеличить объем цилиндров, то есть поставить двигатель на охрану. Но вы можете добавить «лошадей» и другими способами. О том, как произвести тюнинг двигателя ВАЗ-2114, читайте далее в нашей статье.

Увеличение рабочего объема цилиндров

Это наиболее проверенный и надежный способ улучшить характеристики динамики разгона любого автомобиля. Суть работы по нагнетанию мотора очень проста - нужно только хорошенько выкопать поршень, доработать впускной коллектор и поменять коленвал. Однако, к сожалению, это невозможно сделать без специального станка, инструментов и даже большего количества навыков. Прокачка поршня осуществляется на высокотехнологичном оборудовании с учетом точных расчетов и соблюдения габаритов.Если деталь будет больше хотя бы на несколько миллиметров, эффективности такого принуждения ожидать не приходится. Подобные машины есть только в профессиональных мастерских, поэтому тюнинг двигателя ВАЗ-2114 своими руками не сделать.

На специализированном СТО мастера быстро подберут вам наиболее подходящий коленвал (высокий или легкий), заменит его и хорошенько продует поршни двигателя. По времени процесс разгона мотора занимает около суток. С финансовой точки зрения вам придется потратить не менее 500 долларов, чтобы «довести двигатель до ума».«За счет уменьшенных размеров поршней и доработанного впускного коллектора мощность двигателя увеличится почти в 1,5 раза. То есть вместо старых 90 лошадиных сил мы получим сразу 135. Но расход топлива будет не экономичным - в среднем , она увеличится на 2-3 литра.

Альтернативные способы доработки мотора

Некоторые водители ремонтируют (тюнинг) двигатель ВАЗ-2114. При этом все поршни и коленчатый вал остаются нетронутыми. Как можно увеличить мощность двигателя? мотор без расточки цилиндров? Самый простой способ - заменить штатный воздушный фильтр.В результате мощность двигателя увеличивается примерно на 5-8 процентов. При этом расход топлива почти не увеличивается. Вместе с фильтром автомобилисты рекомендуют менять штатные провода свечей на высоковольтные.

Для увеличения максимального числа оборотов коленчатого вала (и соответственно мощности) цилиндры снимают шерковатость. Вместе с ними полируются впускные каналы.

Еще одним способом доработки двигателя ВАЗ может стать стальная модернизация системы распределения зажигания.В этом случае ДВС устанавливает облегченные клапаны и новые толкатели.

Турбокомпрессор

Это также очень эффективный способ улучшить характеристики двигателя. Как показывает практика, после установки турбонагнетателя автомобиль становится мощнее минимум на 25-30 процентов (то есть почти как при расточке цилиндров).

Однако наряду с этим следует иметь в виду, что такая настройка двигателя ВАЗ-2114 влечет за собой дополнительную нагрузку на трансмиссию. Помните, что крутящий момент двигателя не должен быть больше крутящего момента коробки передач.

Альтернативный вариант - чип-тюнинг

Как и в случае форсирования, этим методом невозможно увеличить мощность двигателя без специального оборудования. Однако здесь используются не станки, а компьютерное программное обеспечение. Собственно, главный объект переделки здесь - электронный блок управления, которому в результате работы «промывают мозги».

На техническом языке чип-тюнинг двигателя ВАЗ-2114 - это перепрограммирование компьютеризированной системы управления ДВС. Стоит отметить, что вариантов «перепрошивки» очень много.Например, одна программа настраивает агрегат на умеренный расход топлива (в ущерб динамике разгона), а вторая, наоборот, увеличивает мощность силовой установки (при этом машина расходует бензина на 5-10 процентов больше, чем раньше). Еще один интересный вариант прошивки - замена угла опережения зажигания на ВАЗе. Автонастройка 2114-й «Жигули» в данном случае позволяет перейти на безболезненное всасывание бензина с низким октановым числом.

Но все же большинство автомобилистов перенастраивают компьютер на более высокую мощность.В результате автомобиль становится динамичным на разгоне, быстрым и быстрым.

Минусы перепрошивки

Но не стоит забывать и о недостатках этого чип-тюнинга. Это повышенная токсичность выхлопных газов и увеличение расхода топлива на 5-10 процентов. К сожалению, современные технологии не позволяют одновременно перенастроить аппарат на низкое потребление и высокую динамику разгона. Придется чем-то пожертвовать одним - таковы законы физики.

р >>

Датчик детонации ВАЗ 2114 8 клапанов. Датчик детонации ВАЗ

Текущая доступность автосервиса не избавляет автовладельца от необходимости знать признаки неисправности датчика детонации ВАЗ 2114 и других узлов автомобиля. С ней нужно дружить, нужно ее слушать - и тогда вы будете водить машину, а не лежать под ней (или платить за соответствующую работу немалые суммы). Что касается DD, то не стоит думать о нем как о чем-то незначительном, соотнося его функции с его маленькими размерами.

От этого датчика зависит регулярность работы двигателя: он контролирует моменты детонации, часто определяет его причины, передает информацию бортовым «мозгам», которые корректируют угол опережения зажигания и регулируют воспламенение смеси, поступающей в двигатель.

Позднее зажигание - это одна из иллюстраций того, как система управления и датчик детонации работают вместе. Если не регулировать процесс, то отдельные узлы (в частности, шатуны) будут постоянно перегреваться, быстрее изнашиваются, все чаще требуется разносторонний текущий ремонт, а затем капитальный.

Признаки неисправности датчика детонации ВАЗ 2114 также можно определить по показаниям бортового компьютера, и по поведению самого автомобиля.



Тревожные симптомы

  • Двигатель начинает подрываться. Это означает, что DD не отправляет сигналы в систему управления и не регулирует угол опережения зажигания;
  • Сильно ухудшается динамика, авто;
  • Ускорение замедляется, двигатель ревет, машина медленно набирает скорость;
  • "" Загорается при трогании с места, при катании под гору и при ускорении.Более того, если «Чек» горит только при включении зажигания, а через 6 секунд гаснет, это нормально: «мозги» тестируют все комплектующие авто.



Компьютерные подсказки


Бортовая система может сообщить, что не так с DD, если она смогла определить место неисправности. Вам просто нужно запомнить номера ошибок:
  • Код 0325 указывает на обрыв провода питания.Самая частая версия произошедшего - окисление контактов, сама проводка рвется редко. Зачистка клемм в большинстве случаев устраняет проблему. Однако, если после обработки ошибка не исчезла, нужно проверить ремень ГРМ: значит, он проскочил на несколько зубцов. проблема исчезает;
  • 0328 в большинстве случаев сигнализирует о неисправностях высоковольтных проводов, но в некоторых случаях может снова сообщить о скачке ремня;
  • 0326 и 0327 говорят о слабом сигнале с датчика детонации.Здесь возможны 2 варианта: либо ослабла затяжка ДД, либо, опять же, окислились контакты.
Отметим, что сам датчик детонации вещь очень надежная. Его поломки редки и обычно связаны с физическими травмами. Так что в любом случае перед проверкой самого ДД нужно «прозвонить» провода и клеммы.



Проверка датчика


Если соединения в норме, а «Проверка» горит, придется приступить к диагностике самого датчика.Он расположен довольно неудобно, между 2-м и 3-м цилиндрами (это дает возможность снимать показания со всего блока). Для проверки выполняем следующий алгоритм:
  • Выключаем зажигание и залезаем под капот;
  • При наличии 2-х контактного датчика детонации гайка закручивается ключом на 13, если есть 1-контактный, берется инструмент 22;
  • Мультиметр (или вольтметр) настроен на режим работы максимум 200 МВ;
  • Электроды аппарата подключаются к клеммам DD ... Официально считается, что индикатора вольтметра (мол, напряжение есть) вполне достаточно. Однако опытные водители так не считают: датчик должен реагировать на детонационные удары. Поэтому проводятся дополнительные исследования: датчик слегка постукивают ручкой отвертки; при ударах показания счетчика должны измениться. Если они остаются постоянными, ДД требует замены.

Конструкция каждого автомобиля включает большое количество различных датчиков.Эти устройства необходимы для того, чтобы следить за состоянием основных узлов автомобиля и передавать информацию в электронный блок управления. ЭБУ на основе полученных данных регулирует работу конкретной системы и при необходимости вносит соответствующие изменения.

Датчик детонации на ВАЗ-2114 расположен между цилиндрами двигателя. Такое расположение позволяет максимально эффективно использовать этот простой, но чрезвычайно важный механизм ... Каково основное назначение датчика детонации и каковы основные симптомы его неисправности?
.jpg "alt =" (! LANG: ВАЗ 2114 датчик детонации "srcset =" "data-srcset =" https://vazremont.com/wp-content/uploads/2017/08/foto-1-8..jpg 300 Вт ">!}

Как устроен датчик и что это за

В основе механизма лежит принцип пьезоэлемента. Это означает, что если в цилиндре двигателя возникает вибрация другой природы, сигнал в ЭБУ будет передаваться с помощью электронных импульсов. В свою очередь, последний элемент этой цепочки внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет защитить узлы и детали от механических повреждений. На «четырнадцатом» в большинстве случаев присутствуют широкополосные механизмы, но чаще всего производитель устанавливал устройства резонансного типа, чаще всего на самых первых экземплярах ВАЗ-2114
data-lazy-type = «image» data- src = "https://vazremont.com/wp-content/uploads/2017/08/foto-2-7..jpg 687w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-2-7-300x221..jpg 660w "sizes =" (max-width: 687px) 100vw, 687px ">

Принципиальное отличие устройства резонансного типа заключается в том, что оно способно улавливать только шум с частотой детонации.

Механизм широкополосной связи превосходит своего аналога в том, что он имеет более широкий диапазон возможностей. Такой датчик способен улавливать шумы различной частоты, что, несомненно, придает системе автомобиля дополнительную устойчивость.

Приборы работают по разным принципам, поэтому в случае выхода из строя резонансного датчика его нельзя заменить на широкополосный. Аналогичная ситуация и в обратном случае. Если возникнет острая необходимость в замене и изменении принципа работы механизма, то придется приобрести новый блок управления.

Основные симптомы неисправности

Data-lazy-type = "image" data-src = "https://vazremont.com/wp-content/uploads/2017/08/foto-3-8.jpg" alt = "(! LANG : Неисправности датчика детонации "srcset =" "data-srcset =" https://vazremont.com/wp-content/uploads/2017/08/foto-3-8..jpg 300w ">!}

Если вышел из строя датчик детонации ВАЗ-2114, то в большинстве случаев водитель сможет заметить на приборной панели мигающий индикатор Check Engine.При этом неисправность легко заметить по самому поведению автомобиля. Автомобиль плохо разгоняется, не обгоняет, «задыхается» при подъеме в гору. Двигатель нестабилен и имеет явные признаки неисправности. Другие симптомы включают:

  • частый перегрев мотора;
  • при резком нажатии отчетливо слышен стук на педаль газа;
  • бортовой компьютер выдает ошибку, расшифровка которой свидетельствует о неисправности датчика.

Детонационные детонации часто возникают из-за некачественного бензина.Если все вышеперечисленные симптомы присутствуют, лучше всего провести полную компьютерную диагностику автомобиля. Мониторинг позволит определить, на каких этапах работы двигателя наблюдается худшая производительность, а компьютерная диагностика позволит узнать код ошибки датчика детонации.

Диагностика может выявить такие неисправности, как обрыв цепи, превышение уровня сигнала или слишком низкое его значение.

Если диагностика выявила неисправность датчика детонации, нужно еще убедиться своими руками, что прибор работает некорректно.

Проверка ДД дома

Data-lazy-type = "image" data-src = "https://vazremont.com/wp-content/uploads/2017/08/foto-4-8.jpg" alt = "(! LANG : Тест датчика детонации "srcset =" "data-srcset =" https://vazremont.com/wp-content/uploads/2017/08/foto-4-8..jpg 300w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-4-8-660x496.jpg 660w ">!}

Как проверить датчик детонации ВАЗ 2114 в домашних условиях? Определить работоспособность механизма можно с помощью омметра или цифрового вольтметра.Первый позволяет определить сопротивление, а второй - напряжение между контактами. У исправно работающего датчика детонации ВАЗ 2114 сопротивление практически бесконечное. Если этот индикатор полностью отсутствует, то механизм подлежит замене.

Порядок измерения напряжения вольтметром следующий:

  1. Установите предел на устройстве 200 милливольт.
  2. Подключите щупы вольтметра к контакту DD.
  3. Постучать по корпусу датчика без приложения силы, например, отверткой.
  4. Запишите показания цифрового вольтметра.

Возможны разные показатели, так как цифра в большинстве случаев зависит от силы удара по телу. Далее, сравнив полученные показатели, можно приступать к замене ДД. Если цифровой вольтметр вообще не отображал никаких цифр, это говорит о том, что ДД полностью вышел из строя и его необходимо срочно заменить.

Как заменить датчик

Data-lazy-type = "image" data-src = "https: // vazremont.com / wp-content / uploads / 2017/08 / foto-5-8.jpg "alt =" (! LANG: замена широкополосного DD "srcset =" "data-srcset =" https://vazremont.com/wp -content / uploads / 2017/08 / foto-5-8..jpg 300w ">!}

Заменить механизм самостоятельно несложно. Он расположен между вторым и третьим цилиндрами, нужно открыть капот и обеспечить себе беспрепятственный доступ. Важно, чтобы двигатель в это время был выключен. Как только ДД обнаружен, необходимо отключить вилку, идущую на провода датчика.

Если механизм широкополосный, то вам понадобится ключ на «13» для выполнения всей работы. В случае резонансного устройства вооружитесь ключом на «22». Вам просто нужно открутить гайки со шпилек ключом на «13» или сам пьезоэлектрический датчик ключом «22». Также необходимо очистить контакты наждачной бумагой, удалить всю грязь и окисления. Не пренебрегайте этой процедурой, ведь от состояния контактов зависит качество передаваемого сигнала.
.jpg "alt =" (! LANG: Резонансная замена DD "srcset =" "data-srcset =" https: // vazremont.com / wp-content / uploads / 2017/08 / foto-6-6..jpg 300w ">!}

Окисление и различные виды налета мешают передаче высококачественного сигнала. Как следствие, это приводит к снижению уровня и точности пульса, что наложит свой отпечаток на работу автомобиля. После этого необходимо установить новый механизм и собрать в обратном порядке.

Полезное видео

С другой полезной информацией вы можете посмотреть видео ниже:

17.09.2012

Где находится датчик детонации? Чтобы найти ответ на вопрос, где находится датчик детонации, обратите внимание на рисунок. Он расположен между вторым и третьим цилиндрами на стороне радиатора блока цилиндров.

Датчик детонации двигателя ВАЗ выпускается 2-х типов:

  • Резонансный (цилиндрической формы).
  • Широкополосный (в форме планшета).

Эти два типа не взаимозаменяемы, поэтому при покупке обязательно выберите правильный датчик.

Также датчики:

  • Одноконтактный датчик.
  • Двухконтактный.

Для чего нужен датчик детонации?

Датчик детонации обеспечивает нормальную работу двигателя. Если датчик детонации сломан, это приведет к тройке двигателей, увеличению расхода бензина. Разобрались, для чего нужен датчик детонации, теперь нужно выяснить принцип работы.

Принцип действия

Датчик детонации контролирует детонацию двигателя.Чем сильнее удар, тем большее напряжение подает датчик, который, в свою очередь, правильно выравнивает угол опережения зажигания. Другими словами, если в двигателе возникает детонация, датчик срабатывает позже для нормальной работы двигателя.

Признаки неисправности датчика

  1. двигатель.
  2. Низкая динамика автомобиля.
  3. При старте на подъеме загорелась проверка возраста.
  4. Проверка возраста сработала, когда автомобиль разогнался.

Если вас беспокоит один из этих моментов, то, возможно, неисправен датчик детонации.Для более точной диагностики проверьте датчик детонации ().

Если ваш бортовой компьютер выдает ошибку о неисправности датчика детонации, то смотрите статью :.

Сегодня каждый автомобиль оснащен различными регуляторами и контроллерами, предназначенными для контроля и управления различными системами ... Один из таких автомобилей - детонация. Подробнее о назначении, видах и процессе замены вы можете узнать из этого материала.

Назначение и принцип работы датчика

На 8- и 16-клапанных двигателях ВАЗ 2110 выполняет функцию управления системой зажигания горючей смеси.Из-за позднего зажигания водитель может столкнуться с проблемой увеличения расхода бензина, снижения мощности двигателя и перегрева. Если воспламенение горючей смеси произойдет позже, это может привести к прогоранию клапанов, а также снижению мощности двигателя.

Что касается принципа работы устройства на двигателе внутреннего сгорания на 8 или 16 клапанов, то он заключается в пьезоэлектрическом эффекте. То есть уровень напряжения полностью зависит от физического воздействия на компонент. Если давление выше, импульс напряжения соответственно увеличится.

Разновидности

Если говорить о типах датчика фазы ВАЗ, то в отечественных «десятках» могут применяться регуляторы следующих типов:

  • широкополосный контроллер;
  • устройство резонансного типа.

В широкополосных версиях преобразователь АЦП воспринимает влияние всех импульсов тока, которые генерирует устройство. Если в системе внезапно возникает резонанс, то измерительный блок может воспринимать колебания только той или иной частоты, актуальной для момента детонации в двигателе.

Следует отметить, что оба типа сами по себе не являются взаимозаменяемыми, поскольку они имеют существенно разные уровни импульсов. Так что если вы столкнулись с проблемой сбоев в работе устройства и, соответственно, с необходимостью замены датчика детонации, то лучше установить тот же регулятор, который уже был установлен (автор видео - Канал Ремонт двигателя! И интересно!).

Общие неисправности

Перед тем, как менять устройство на 8-ми клапанном моторе, нужно вовремя его диагностировать, для этого в первую очередь проверить силовую проводку.Как показывает практика, часто ошибка датчика фазы связана с окислением контактов, если это так, то их нужно будет только почистить. Этот регулятор обычно очень надежен и редко показывает признаки неисправности.

А вот если выходит из строя контроллер на 8 или 16 клапанном моторе, можно либо проверить на компьютере, либо проанализировать признаки неисправности:

  • падение мощности 8- или 16-клапанного мотора;
  • время от времени на приборной панели может появляться индикатор Ckeck Engine, особенно при увеличении мощности, в самом начале езды или при движении в гору;
  • К
  • признакам неисправности можно отнести и тройной двигатель - при движении на малых оборотах двигатель начинает трястись;
  • Автоматическая диагностика
  • также покажет ошибки 0325, 0326, 0327, 0328, которые указывают на неисправность в электрической цепи устройства.

Проверка работоспособности

Как проверить датчик детонации своими руками? Для диагностики понадобится мультиметр, который сначала нужно настроить на работу в диапазоне 200 мВ. Чтобы проверить работоспособность регулятора, необходимо подключить щупы прибора к его разъемам. Если в вашей «десятке» есть резонансный контроллер, то в этом случае к корпусу нужно подключить один зонд.

Затем нужно постучать отверткой по корпусу устройства.Как вы помните, показания напряжения, которые рассчитывает тестер, будут полностью зависеть от того, насколько сильным будет воздействие на датчик. То есть чем сильнее удар отверткой, тем больше сигнал напряжения. В том случае, если эта зависимость имеет место, то проверенный регулятор полностью исправен.

После этого мультиметр следует переключить на измерение параметра сопротивления. В конечном итоге диагностика, полученная на исправном устройстве, должна составлять от 1 до 10 МОм. В случае неисправности контроллера параметры сопротивления будут стремиться к бесконечности, а если датчик пробит, то значения будут равны 0.001-0.09 Ом.

Инструкции по замене

В том случае, если машина стала хуже вести себя на дороге, а проверка показала выход из строя контроллера, скорее всего потребуется замена датчика детонации ВАЗ 2110. Для замены понадобится сам прибор и немного времени , в целом процедура замены несложная и может быть завершена за несколько минут.

Выполните следующие действия:

  1. Для начала нужно понять, где установлен контроллер.В случае с «десяткой» регулятор установлен на кожухе двигателя в моторном отсеке, в частности, его видно между 2 и 3 цилиндрами. Рядом с местом установки также есть щуп для измерения уровня жидкости в двигателе.
  2. Затем убедитесь, что зажигание выключено и вы можете отсоединить силовую проводку от устройства.
  3. Ключом на 12 или 13, в этом случае все зависит от типа контроллера, нужно открутить фиксирующую гайку, после чего устройство разбирается и заменяется новым.

Принцип работы такого устройства, как датчик детонации, одинаков во всех современных автомобилях. Это устройство обладает достаточной надежностью и представляет собой однородный монолит с интегрированной специальной пластиной с пьезоэлементом, который реагирует на воздействие необходимой частоты. Именно это волновое воздействие определенной частоты формируется в блоке цилиндров силовой установки при сгорании топливовоздушной смеси.

Электрический ток с напряжением в несколько милливольт, возникающий в результате этого действия, служит источником измерений, которые поступают на бортовой компьютер транспортного средства.И уже электронная система автомобиля регулирует значение момента зажигания, нейтрализуя этими действиями возможные ударные эффекты, возникающие при детонации топлива.

Несмотря на то, что датчик детонации ВАЗ 2110, цена которого вполне приемлема, имеет небольшие линейные размеры и очень простую конструкцию, его важность трудно переоценить. Ведь потеря коммутационного сигнала с этого изделия приводит к отображению на дисплее бортового компьютера соответствующего кода отказа, который расшифровывается в ВАЗ 2110 как ошибка датчика детонации и приводит к передаче ЭБУ в безопасный режим работы.


Это, в свою очередь, оптимизирует затраты на программное обеспечение электронного блока управления, регулирует угол опережения зажигания до минимального значения, что приводит к увеличению расхода топлива и снижению динамической мощности транспортного средства.

Если датчик детонации выходит из строя, автомобиль некоторое время эксплуатируется без этой настройки. То же касается и случая, когда в датчике детонации обнаружены неисправности, но заменить его нет возможности. В любом случае откладывать ремонт или замену этого устройства не стоит.

Датчик детонации - неисправности при работе

Чтобы устранить неисправность датчика детонации, необходимо знать, где он находится в силовом отсеке автомобиля. Его расположение недалеко от масляного щупа в верхней части блока цилиндров.


Иногда неисправность можно устранить, просто подтянув или ослабив крепеж изделия к мотору; усилие затяжки должно быть в пределах 20 Нм. Контроль силы затяжки этого типа лучше всего производить специальным динамометрическим ключом.В случае, когда регулировка не дала положительного эффекта, необходимо провести проверку датчика детонации ВАЗ 2110 с последующей его заменой на новое изделие.

Поиск неисправности в датчике детонации необходимо проводить на специальном стенде, которым оборудованы СТО или ремонтные предприятия. В домашних условиях отремонтировать датчик детонации ВАЗ 2110 можно, если у вас есть базовые понятия в электротехнике и автолюбитель может использовать тестер или аналогичный прибор со шкалами милливольтметра и мегомметра.

Порядок определения неисправности датчика детонации следующий:

  1. Перед проверкой датчика детонации его необходимо снять с блока питания ... Для этого необходимо, нажав на защелку, отсоединить от клеммной колодки.
  2. Откручиваем гайку крепления и демонтируем изделие, сняв его со шпильки.
  3. Для диагностики снятого прибора требуется подать питание на выводы мультивольтметра, выставив минимальный предел измерения.

Важно: следует учитывать, что для датчика детонации с одним контактом с черным проводом, который связан с отрицательным контактом, подключение производится к монтажному гнезду крепежного болта, а красный провод положительного направления должен подключаться к сигнальному контакту в разъеме блока.

Замена датчика детонации

Периодичность работ по замене датчика детонации «Десятки»:

  1. Отсоединить отрицательный провод питания от аккумуляторной батареи.
  2. Отсоединяет проводку продукта от блока жгута.
  3. Снимаем застежки изделия и демонтируем его.
  4. Для активации датчика детонации нужно постучать по корпусу изделия.
  5. При исправном устройстве изделие покажет скачкообразные значения разности потенциалов в пределах от 40 до 200 мВ.

При необходимости можно измерить сопротивление внутреннего контура детали. Важно помнить, что это значение для устройств этого типа очень велико и стремится к бесконечности.

При отсутствии хотя бы одного индикатора (сопротивления или напряжения) необходимо купить новое изделие и подготовиться к замене датчика детонации ВАЗ 2110, так как других способов реанимировать его нет.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
