Содержание

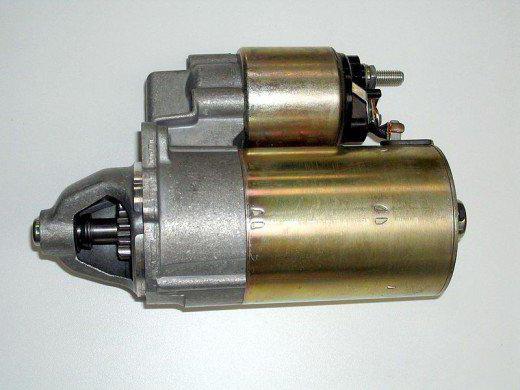

Назначение, особенности устройства и принцип работы стартера автомобиля

Как известно, для запуска двигателя автомобиля нужно несколько раз провернуть коленчатый вал. На первых машинах этим занимались вручную. Но сейчас все автомобили оснащены стартерами, которые позволяют вращать вал без каких-либо усилий. Водителю требуется лишь вставить ключ в замок и провернуть его в третье положение. Далее мотор без проблем запустится. Что являет собой данный элемент, каково назначение и принцип работы стартера? Об этом мы поговорим в нашей сегодняшней статье.

Назначение

За счет оборотов коленвала двигатель вырабатывает энергию, необходимую для движения автомобиля. Но проблема в том, что в неподвижном состоянии мотор не может выдавать какой-либо энергии.

принцип работы стартера

Отсюда возникает вопрос о его запуске. С этой целью и был придуман стартер. Принцип работы его рассмотрим немного позже. Данный элемент способен раскрутить вал при помощи электродвигателя и внешнего источника питания. В качестве последнего используется аккумуляторная батарея. В зависимости от модели и типа автомобиля мощность стартера может быть разной. Но для большинства легковых машин достаточно 3-киловатного электродвигателя.

Устройство

В конструкцию данного элемента входит несколько деталей:

  • Якорь стартера. Изготавливается из легированной стали. На нем запрессовываются коллекторные пластины, а также сердечник.
  • Втягивающее реле стартера. Принцип работы его предельно прост. Реле служит для подачи питания на электрический двигатель в случае поворота ключа зажигания. Также реле выталкивает обгонную муфту. В конструкции элемента присутствует подвижная перемычка и силовые контакты.
  • Обгонная муфта (в простонародье – «бендикс»). Являет собой роликовый механизм, что передает через шестерню зацепления крутящий момент на венец маховика.
  • Щетки. Служат для подачи тока на пластины якоря стартера. Благодаря щеткам возрастает мощность электрического двигателя в момент его зацепления с маховиком.
  • Корпус. Именно в нем объединены все вышеперечисленные элементы. Обычно корпус имеет цилиндрическую форму. Внутри его также находится сердечник и обмотка возбуждения.

принцип работы стартера автомобиля

Подобную конструкцию имеют все современные стартеры. Отличия могут быть лишь минимальными. Так, на автомобилях с автоматической коробкой стартер оснащается удерживающими обмотками. Они служат для того, чтобы машина не завелась на «драйве» и других режимах, кроме «нейтрали».

Типы

Различают несколько типов механизмов:

  • С редуктором.
  • Без него.

Принцип работы стартера последнего типа заключается в непосредственном контакте с вращающейся шестерней. Основной плюс такой конструкции – высокая ремонтопригодность и стойкость к повышенным нагрузкам.

Но на большинстве автомобилей устанавливается элемент с редуктором. Принцип работы стартера такого типа будет рассмотрен далее. По сравнению со своим аналогом, редукторный элемент имеет более высокий КПД, потребляет меньше тока, обладает малыми размерами и сохраняет высокие эксплуатационные характеристики на протяжении всего периода работы.

Принцип работы

Поскольку данный элемент работает от аккумулятора, обязательным условием для его запуска является наличие в сети напряжения 12В и выше. Как правило, при запуске стартера напряжение «проседает» на 1-1,5В, что весьма существенно. В связи с этим не рекомендуется долго крутить стартер (более пяти секунд), поскольку можно запросто разрядить аккумулятор. Принцип работы стартера автомобиля довольно простой. Сперва водитель помещает ключ в замок и проворачивает его в крайнее положение. Так он запустит систему зажигания. Для запуска стартера требуется провернуть ключ еще раз. В это время контакты замкнутся, и напряжение перейдет через реле на втягивающую обмотку. Само реле может издавать характерный щелчок. Это говорит о том, что контакты замкнулись.

принцип работы реле стартера

Далее якорь втягивающего элемента передвигается внутри корпуса, тем самым выдвигая бендикс и вводя его в зацепление с венцом маховика. Когда якорь достигает конечной точки, происходит замыкание контактов. Напряжение поступает на обмотку электромотора стартера. Все это приводит к вращению маховика двигателя. Одновременно с ним вращается и сам коленчатый вал мотора. В сами цилиндры начинает поступать горючая смесь, и загораются свечи. Таким образом мотор приводится в действие.

После того как скорость вращения маховика превысила частоту вращения вала стартера, из зацепления выходит бендикс. Он, благодаря возвратной пружине, устанавливается в исходное положение. Одновременно с этим ключ в замке возвращается в исходное положение. Прекращается подача электроэнергии на стартер.

назначение и принцип работы стартера

Таким образом, принцип работы стартера (ВАЗа в том числе) направлен на кратковременное вращение маховика, благодаря чему производится запуск ДВС. Элемент прекращает свою работу, как только мотор успешно завелся.

Что будет, если не выключить стартер на работающем двигателе?

Зачастую такие проблемы наблюдаются при вышедшей из строя возвратной пружине. Если стартер будет продолжать вращаться с маховиком, вы услышите характерный громкий скрежет. Он происходит потому, что скорость вращения венца не совпадает с той, что выдает шестерня стартера (разница в 2 и более раза). Такое может случаться и из-за сломанного замка зажигания.

принцип работы стартера ваз

Отметим, что подобный процесс очень вреден для шестерен и для стартера в целом. Даже кратковременный хруст может повлечь серьёзные проблемы с электродвигателем.

Требования к стартеру

Данный механизм должен соответствовать нескольким требованиям:

  • Надежность. Подразумевается отсутствие поломок в ближайшие 60-80 тысяч километров пробега).
  • Возможность запуска в условиях низких температур. Очень часто стартер плохо крутит при температуре -20 и ниже. Но обычно виной тому является холодный электролит в АКБ. Чтобы его разогреть, перед запуском рекомендуется пару раз «поморгать» дальним светом.
  • Способность механизма к многоразовому запуску в течение короткого периода времени.

Заключение

Итак, мы выяснили, что собой являет стартер, его принцип работы. Как видите, это неотъемлемый элемент любого современного автомобиля. Если он выйдет из строя, запустить мотор можно будет лишь «с толкача» (а на машинах с АКПП – и вовсе невозможно). Поэтому нужно следить за его состоянием и не игнорировать поломки.

fb.ru

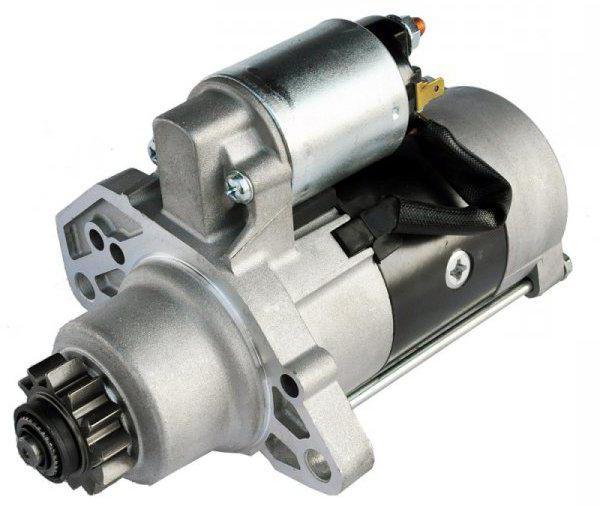

Электростартер автомобиля: принцип работы и неисправности

Электростартер автомобиля: принцип работы и неисправности

Стартер автомобиля – навесное оборудование транспортного средства, необходимое  для вращения коленвала двигателя для его запуска. Сам стартер (входит в систему электрического запуска мотора) фактически представляет собой электродвигатель постоянного тока, получающий питание от АКБ.

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Устройство стартера двигателя автомобиля и принцип работы

Электростартер автомобиля: принцип работы и неисправности

Основные составляющие элементы стартера:

  • электродвигатель;
  • втягивающее реле;
  • шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет  шестерню от вала, когда обороты двигателя превысят обороты стартера.

  • Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
  • Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ.  Щетки, в свою очередь, соединяясь с частью ротора  и  подавая  на него напряжение, заставляют  вращаться  электродвигатель  стартера.
  • Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад,  вступают  в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий  несколько положений, в том числе  положение «Включено»  и положение  «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ,  поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ,  а другой  соединен  со щетками электродвигателя. Когда сердечник дойдет до конца  реле, при этом шестерни уж вошли в зацепление с маховиком,  медная пластина, находящаяся на конце сердечника, замыкает эти два контакта  и напряжение поступает  в электродвигатель.

Сейчас читают:

Электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС автомобиля запускается. После запуска сердечник вернется в свое первоначальное положение, бендикс выйдет из зацепления с маховиком и стартер отсоединится от двигателя. Затем ДВС начинает работать в автономном режиме и не требует подключение сторонних источников электропитания, а генератор автомобиля заряжает АКБ.

Что касается типов стартеров, встречаются:

  • Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его  корпус. Электродвигатель таких стартеров обладает высоким  КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
  • Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает  быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления  шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Неисправности стартера

Электростартер автомобиля: принцип работы и неисправности

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя.

Итак, если двигатель не заводится, в первую очередь  необходимо проверить заряд аккумулятора,  так как после многократного запуска стартера аккумулятор может попросту разрядиться. В этом случае АКБ нужно будет зарядить.

Также не следует исключать выход из строя самого стартера. Стартер может перегреться при довольно долгой прокрутке, следствием чего является поломка якоря или ротора. При неоднократных попытках запуска двигателя автомобиля существует риск повреждения шлицов на муфте, защищающей  стартер от ударов зубьев раскрутившегося маховика.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

  • Под воздействием больших токов происходит подгорание медных контактов, при котором стартер начинает слабо крутить. Проблема решается зачисткой контактов или их заменой на новые.
  • Самая распространенная неисправность это износ втулок (стартер «башмачит»). Как мы знаем, вал ротора расположен в двух втулка. Если эти втулки изнашиваются, вал, перекашиваясь, начинает цепляться  своим ротором за статор. При этом происходит не только механическое трение, но и короткое замыкание.
  • В этом случае стартер крутит очень медленно, это можно определить на слух. При такой работе быстро раскрутить двигатель ему не удается, к тому же идет большая нагрузка на АКБ. Стартер необходимо снять для замены неисправных втулок.

    Электростартер автомобиля: принцип работы и неисправности

    Рекомендуем также прочитать статью о том, почему сигнализация блокирует запуск двигателя и что делать в этом случае. Из этой статьи вы узнаете о некоторых способах, которые позволяют снять блокировку запуска мотора автосигнализацией в случе отдельных поломок или сбоев.

  • Реже происходит износ щеток. Если это произошло, их меняют. Также если стартер крутится, а двигатель при этом нет, скорее всего, проблема в бендиксе. Простыми словами, не передается вращение от вала ротора к маховику. В этом случае производят замену обгонной  муфты, т. есть  бендикса.
  • Также возникает ситуация, когда стартер вращается вместе с двигателем. Это значит, стартер не выходит из зацепления, на его силовых контактах или на контактах предпускового реле осталось напряжение. Проблема часто заключается в засорении якоря стартера, в этом случае бендикс может заклинить и он не выходит из зацепления.

В последнем случае необходимо проверить  контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить  бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Проверка стартера

Электростартер автомобиля: принцип работы и неисправности

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Похожим образом определяют работоспособность при помощи контрольной лампы. При повороте ключа зажигания  лампа должна загореться, соответственно, при повороте ключа в исходное положение лампа гаснет. Если контакты на схеме втягивающего реле в порядке, значит, проблему нужно искать в бендиксе обгонной муфты, о которой говорилось ранее. Если обгонная муфта продолжает крутиться после запуска двигателя, значит, ее заклинило на валу стартера.

Такое происходит при износе шестеренок бендикса или износе зубьев  маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Что в итоге

Как видно, любые проблемы с запуском двигателя являются поводом для проведения диагностики. При этом если виновником является стартер, тогда проблема часто имеет свойство прогрессировать.

Электростартер автомобиля: принцип работы и неисправности

Рекомендуем также прочитать статью о том, почему стартер не реагирует на поворот ключа зажигания. Из этой статьи вы узнаете о неисправностях, которые приводят к тому, что стартер двигателя не работает после порота ключа в замке зажигания.

На практике, на неполадки указывает то, что стартер тяжело крутит или щелкает, но не крутит двигатель, слышны удары, появился скрежет при попытке запуска двигателя,  стартер не выключается после пуска мотора и т.п.

Такие симптомы указывают на  то, что в дальнейшем высока вероятность необходимости ремонта/замены не только самого стартера, но и маховика (причем сам маховик является дорогостоящей деталью). По этой причине диагностику стартера оптимально выполнять сразу после появления первых признаков неисправностей.

Источник

ravis-avto.ru

Оглавление

п/п

Название
раздела

Страница

1

Введение

2

2

Назначение,
принцип работа и устройство стартера
автомобиля ВАЗ-2170 (Lada Priora).

3

3

Неисправности,
причины и способ устранения неисправностей
стартера ВАЗ-2170.

6

4

Технологический
процесс ремонта стартера ВАЗ-2170.

9

5

Работы,
выполняемые при, ТО стартера ВАЗ-2170.

21

6

Оборудование,
приспособление, инструмент, применяемый
при Т.О.и ремонте

стартера
ВАЗ-2170.

24

7

Организация
рабочего места

27

8

Организация
слива топлива из автоцистерн в
резервуа­ры АЗС.

29

9

Охрана
труда

32

10

Заключение

40

11

Используемая
литература

41

Введение

Автомобильный
транспорт является наиболее массовым
видом транспорта, особенно эффективным
и удобным при перевозке грузов и
пассажиров на относительно наибольшее
расстояние. Экономичная и эффективная
работа автомобильного транспорта
обеспечивается рациональным использованием
многомиллионного парка подвижного
состава грузовых и легковых автомобилей
,автобусов ,прицепов и полуприцепов .

Автомобильная
промышленность поставляет в народное
хозяйство совершенный подвижной состав
.конструкция которого имеет высокую
надежность, однако в следствие усложнения
конструкции подвижного состава необходимо
применение все более сложных технических
средств обслуживания автомобилей в
первую очередь диагностических ,а также
совершенствование технологий и
организации работ .Интенсивный рост
автомобильного парка требует резкого
повышения при обслуживании и ремонте
подвижного состава ,а усложнение
конструкции – повышения квалификации
ремонтно-обслуживающего персонала.

Трудовые
и материальные затраты на техническое
содержание подвижного состава составляют
значительную часть общих затрат на
автомобильном транспорте. Имеющиеся
до настоящего времени простои подвижного
состава из-за технически неисправного
состояния составляют значительные
потери в народном хозяйстве, и их снижение
составляют большую часть для работников
автотранспортных предприятий. Эти
потери могут значительно упасть путем
широкой механизации и автоматизации
производственных процессов, а также
совершенствования организации и
управления производством.

Организация
и управление процессами технического
содержания подвижного состава практически
осуществляют инженерно-технические
работники автомобильного транспорта.

Назначение, принцип работы и устройство стартера автомобиля ваз-2170 (Lada Priora)

Система
запуска двигателя, как следует из
названия, предназначена для запуска
двигателя автомобиля. Система обеспечивает
вращение двигателя со скоростью, при
которой происходит его запуск.

На
автомобилях ВАЗ-2170 наибольшее
распространение получила стартерная
система запуска. Питание системы
осуществляется постоянным током
от аккумуляторной
батареи.

Система
запуска включает стартер с тяговым реле
и механизмом привода, замок зажигания
и комплект соединительных проводов.

Стартер создает
необходимый крутящий момент для вращения
коленчатого вала двигателя. Он представляет
собой электродвигатель постоянного
тока. Конструктивно стартер состоит из
статора (корпуса), ротора (якоря), щеток
со щеткодержателем, тягового реле и
механизма привода.

Тяговое
реле обеспечивает питание обмоток
стартера и работу механизма привода.
Для выполнения своих функций тяговое
реле имеет обмотку, якорь и контактную
пластину. Внешнее подключение к тяговому
реле осуществляется через контактные
болты.

Механизм
привода
 предназначен
для механической передачи крутящего
момента от стартера на коленчатый вал
двигателя. Конструктивными элементами
механизма являются: рычаг привода
(вилка) с поводковой муфтой и демпферной
пружиной, муфта свободного хода (обгонная
муфта), ведущая шестерня. Передача
крутящего момента осуществляется путем
зацепления ведущей шестерни с зубчатым
венцом маховика коленчатого вала.

Замок
зажигания
 при
включении обеспечивает подачу постоянного
тока от аккумуляторной батареи к тяговому
реле стартера.

Принцип
работы стартера.

Работа
системы запуска осуществляется следующим
образом. При повороте ключа в замке
зажигания ток от аккумуляторной батареи
поступает на контакты тягового реле.
При протекании тока по обмоткам тягового
реле происходит втягивание якоря. Якорь
тягового реле перемещает рычаг механизма
привода и обеспечивает зацепление
ведущей шестерни с зубчатым венцом
маховика. При
движении якорь также замыкает контакты
реле, при котором происходит питание
током обмоток статора и якоря. Стартер
начинает вращаться и раскручивает
коленчатый вал двигателя.
Как только
происходит запуск двигателя, обороты
коленчатого вала резко возрастают. Для
предотвращения поломки стартера
срабатывает обгонная муфта, которая
отсоединяет стартер от двигателя. При
этом стартер может продолжать вращаться.

При
повороте ключа в замке зажигания стартер
останавливается. Возвратная пружина
тягового реле перемещает якорь, который
в свою очередь возвращает механизм
привода в исходное положение.

Схема
стартера.

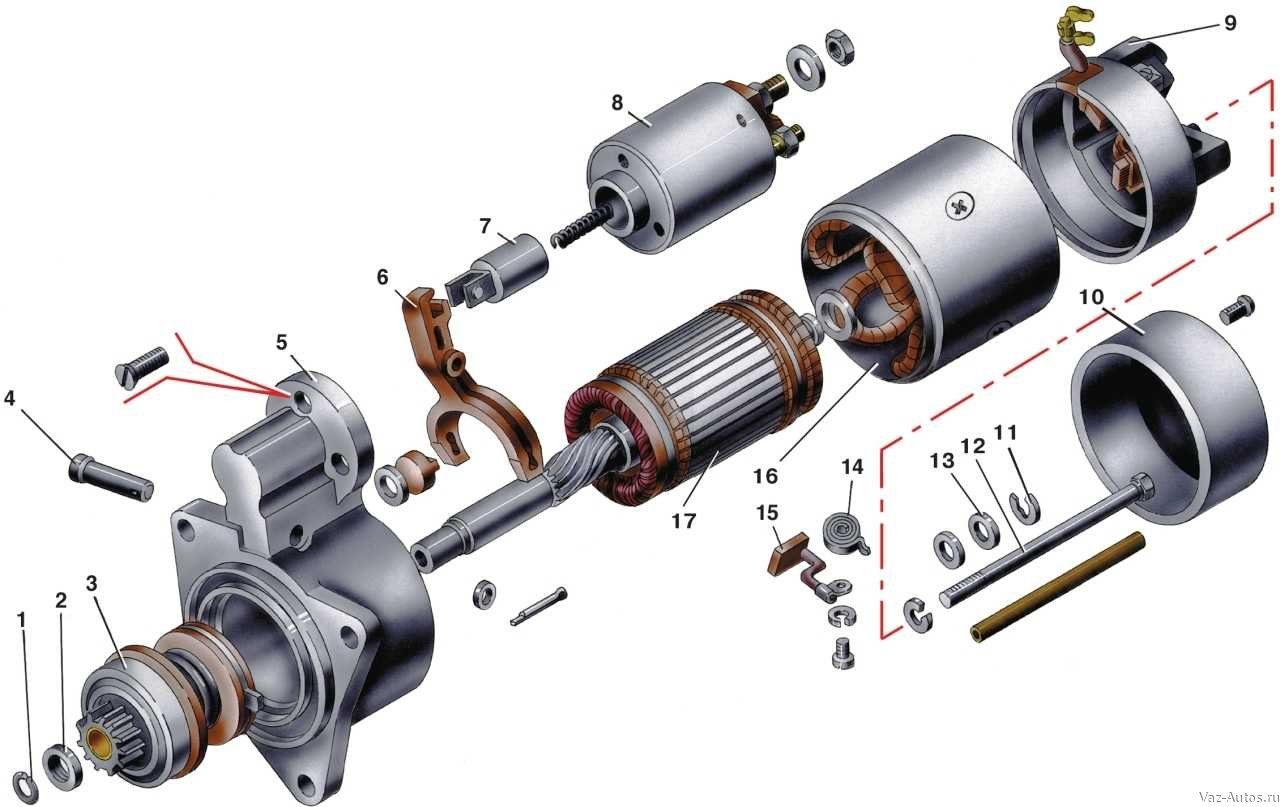

Устройство
стартера.

1.Стопорное
кольцо; 2.Ограничительное кольцо; 3.Муфта
свободного хода; 4.Крипёжный болт;
5.Корпус; 6.Рычаг привода; 7.Якорь тягового
руля;8.Тяговое рыле;9.Корпус щёточного
узла;10.Крышка корпуса; 11,12,13.Шайба;
14.Пружина щёток; 15.Щётки; 16.Плюс на
сердечнике с обмоткой;17.Якорь стартера.

studfile.net

Стартёр. Назначение, устройство и принцип работы

Творческий проект по технологии

«Стартёр. Назначение, устройство и принцип работы»

2010 г.

Проблема:

На уроке технологии мы изучаем различные узлы и детали машин и тракторов, но некоторые детали не удаётся изучить более подробно. Поэтому мы решили более подробно рассмотреть такую деталь, как стартёр. Мы решили найти данные об устройстве и работе стартера, а также о его эксплуатации, возможных неполадках и их устранении

Цели:

Нужно найти подробную информацию о строении, работе, эксплуатации, возможных неполадках в стартёре, а также сделать демонстрационный стенд, показывающий внутреннее строение стартёра, и приложить к информации подробные чертежи.

Задачи:

1. Найти информацию

2. Вставить подробные чертежи

3. Сделать наглядный стенд

Современность.

Тема этого проекта довольно современна, так как стартёр используется почти во всех машинах и тракторах. И без него трудно было бы стронуться с места. Машинами и тракторами пользуется большое количество людей, поэтому нужно знать и представлять устройство и строение стартёра, а так же знать принцип его действия и возможные неполадки, которые могут произойти со стартёром.

Теоретические сведения.

Стартеры

Современные пусковые устройства легко запускаются одним поворотом ключа в замке зажигания. Но за каждым элементом процесса пуска скрывается целый ряд сложных технических операций – от запуска стартера, контроля зацепления шестерни привода стартера и зубчатого венца маховика и до схемы блокировки, служащей для того, чтобы стартер не запускался при работающем двигателе.

Все компоненты стартера должны быть тщательно подобраны, чтобы слаженно и долговременно работать и выдерживать огромное число запусков двигателя. У легкового автомобиля при движении по городу и пробеге около 15000 км это около 2000 запусков двигателя в год.

Принцип действия.

Двигатель внутреннего сгорания начинает самостоятельно работать при условии, что его коленчатый вал вращается с определенной (пусковой) частотой, при которой обеспечивается нормальное протекание процессов смесеобразования, воспламенения и сгорания топлива.

Пусковая частота вращения бензиновых двигателей составляет 40-50 об/мин. У дизелей необходимо вращать коленчатый вал с большей частотой (100-250 об/мин), так как при медленном вращении сжимаемый воздух не нагревается до необходимой температуры и топливо, впрыснутое в камеру сгорания, не воспламеняется. Эти частоты вращения взяты для примера при плюсовой температуре окружающего воздуха. При минусовых температурах скорость вращения необходима большая.

Стартер

— устройство, обеспечивающее вращение коленчатого вала с пусковой частотой. При прокручивании двигателя стартер должен преодолеть момент сопротивления, создаваемый силами трения и компрессией, а при включении — и момент инерции вращающихся частей двигателя. Составляющие, которые определяют развиваемый стартером крутящий момент, зависят от объема и конструкций двигателя, числа цилиндров, степени сжатия, вязкости масла и частоты вращения.

Стартер состоит из электродвигателя постоянного тока, механизма привода и механизма управления. Конструкция электродвигателей почти одинакова у всех стартеров. Статоры стартеров изготовляются либо из постоянных магнитов четырех или шестиполюсными(нового образца), либо последовательного возбуждения четырехполюсными обмотками. Для уменьшения частоты вращения якоря в режиме холостого хода применяют электродвигатели смешанного возбуждения. Передача крутящего момента от стартера к коленчатому валу осуществляется через шестерню, находящуюся в зацеплении с зубчатым венцом маховика. Для увеличения крутящего момента на коленчатом валу применяется понижающая передача с передаточным числом 10-15. Шестерня стартера должна находиться в зацеплении с зубчатым венцом только во время пуска двигателя. Для этого шестерня и вал электродвигателя снабжены шлицами, которые допускают осевое перемещение шестерни по валу для сцепления и расцепления ее с зубчатым венцом маховика. Перемещение шестерни в современных стартерах осуществляется электромагнитным реле, подвижной сердечник которого через рычаг передает на шестерню осевое усилие. Работой электромагнитного реле управляет водитель через замок зажигания и разгрузочное реле. После пуска частота вращения коленчатого вала достигает 1000 об/мин. Если при этом вращение будет передаваться на якорь стартера, его частота вращения повысится до 10000-15000 об/мин.

Даже при кратковременном увеличении частоты вращения якоря до такой величины (пока водитель не отключит стартер) возможен разнос якоря. Для предохранения якоря стартера от разноса усилие от вала якоря к шестерне привода у большинства стартеров передается через муфту свободного хода (бендикс). Муфта обеспечивает передачу крутящего момента только в одном направлении — от вала якоря к маховику.

На автомобилях применяют стартеры с электромагнитным включением и дистанционным управлением. Принцип работы стартера заключается в следующем: При замыкании контактов замка зажигания по втягивающей обмотке электромагнита протекает ток, плунжер электромагнита втягивается и включается удерживающая обмотка электромагнита. Плунжер электромагнита и соединенный с ним рычаг (вилка) перемещает шестерню бендикса. Одновременно плунжер давит на пластину, которая в момент ввода шестерни в зацепление с венцом маховика замыкает контакты. Ток через замкнутые контакты поступает в обмотку электродвигателя, и якорь начинает вращаться.

Устройство стартёра.

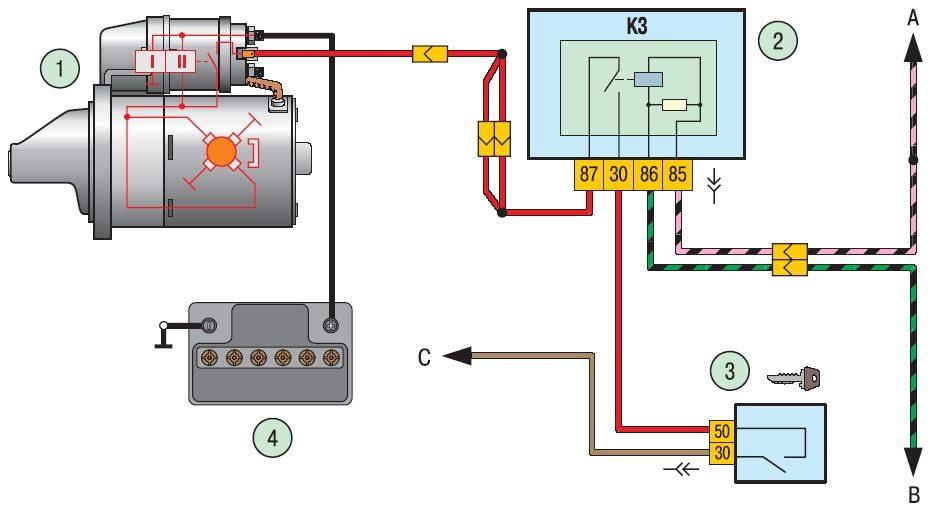

Схема включения –

СТАРТЁРА.

После пуска двигателя водитель с помощью замка зажигания разрывает цепь 50 обмотки электромагнита. Под действием пружины размыкаются контакты электромагнита, и шестерня бендикса возвращается в исходное положение

Возможные неполадки.

Изготовление стенда.

Банк идей:

Для наглядного представления устройства Стартёра нужно изготовить стенд, представляющий из себя стартёр в разрезе.

Для наилучшего просмотра внутреннего строения стартёра нужно произвести разрез в определенном месте.

Выбор места разреза:

1

Такой разрез поможет увидеть то, что находиться под маской стартёра т.е бендикс и вилку стартера.

2
Этот разрез позволяет увидеть якорь и его строение.

3
Такой разрез позволит нам увидеть бендикс, вилку, якорь, щетки и щеткодержатель стартёра, так как проходит по всей длине стартёра.

Выбор подходящего варианта:

Первый и второй варианты не позволяют увидеть все строение стартёра, а лишь отдельные его части.

Поэтому мы выбрали третий вариант разреза, так как он показывает всё внутреннее строение стартера, от щеткодержателя до бендикса.

Инструменты и материалы:

1. Ножовка по железу

Правила безопасности во время работы.

1. Работать спецодежде и в очках.

2. Работать в перчатках

3. Работать в специально отведённом месте

Технология изготовления.

Сделаем сквозной разрез корпуса стартёра вдоль якоря.

Контроль качества.

Края распилов недолжны быть острыми.

Деталь должна быть целой.

Экологическое обоснование.

Никакого вреда экологии не будет нанесено.

Экономическое обоснование.

Этот проект имеет низкую себестоимость.

1. Пилка для ножовки – 5р

2. Краска в принторе – 2р

3. бумага – 3р

4. Стартёр – 0р (Он шел на выброс, поэтому достался нам бесплатно)

Всего: 10р

Реклама.

Этот проект очень полезен, так как помогает узнать строение и принцип действия стартера. Проект имеет небольшой объем, поэтому его чтение не займёт много времени, но он охватывает большое количество тем и имеет наглядный стенд, что помогает лучше понять строение стартера.

Список литературы:

1. Яндекс википедия

2. УАЗ 2103 пособие по устройсву

mirznanii.com

Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Предназначение стартера

Стартер – устройство, преобразующее электрическую энергию в механическую для запуска двигателя. По сути – стартер это электромотор постоянного тока с механическим приводом. Работает стартер следующим образом, при повороте ключа зажигания, либо нажатия кнопки START питание от аккумулятора поступит на клемму втягивающего реле (обычно она обозначается «50»), замыкаются втягивающая и удерживающая катушки реле перемещая сердечник, который через рычаг («вилку») выталкивает бендикс и последний входит в зацепление с маховиком двигателя, когда бендикс доходит до конца, — сердечник замыкает накоротко втягивающую обмотку реле, и фиксируется только удерживающей обмоткой, в то же время замыкаются контакты электромотора, и якорь вращаясь через бендикс начинает раскручивать маховик двигателя.

Устройство стартера

По закону магнитной индукции если через рамку из токопроводящего материала, находящуюся в магнитном поле пропустить ток, — рамка начинает вращаться. В случае со стартером «рамкой» является якорь (ротор), который вращается в магнитном поле, образованном статорной обмоткой или постоянными магнитами, ток к якорю подводится через скользящий контакт исполненный в виде щеточного узла и коллектора. Одна пара щеток крепится к массе стартера, вторая пара к «+» АКБ через втягивающее реле. Втягивающее реле состоит из 2-х катушек, втягивающей и удерживающей. Для втягивания сердечника необходимо относительно большое усилие, поэтому задействуются обе катушки, в то же время в статическом состоянии достаточной одной удерживающей обмотки, которая соответственно потребляет меньше тока.

Бендикс в стартере необходим для зацепления вала якоря и маховика, жесткая сцепка невозможна, по причине того, что маховик в момент пуска начинает превышать обороты стартера, и при жесткой сцепке якорь будет вращаться со скоростью двигателя, что неминуемо приведет к его повреждению под воздействием центробежной силы. Конструкцию бендиксов можно условно разделить на 3 группы. Роликовые муфты – наиболее часто встречающаяся конструкция бендикса. Принцип действия основан на заклинивании зубчатки относительно обоймы при вращении в одном направлении и свободном ходе при противоположном вращении.

Вторая группа бендиксов – это так называемые «трещетки», принцип действия построен на храповом механизме, наиболее часто такие бендиксы применяются на стартерах производства DELCO REMY USA серий 42-50МТ. Стартера этих серий имеют мощность 7-11КВТ, поэтому применение более прочных конструкций подобных бендиксов наиболее оправдано. Третья группа бендиксов – приводы, зацепление которых основано на фрикционном сцеплении пакета пластин. Применяются в стартерах BOSCH серий 0001 410…, 0001 416 …, 0001 417 … и т.д. от грузовых автомобилей.

Конструкции стартеров

Основное различие в конструкции стартеров – тип передачи крутящего момента с вала якоря на бендикс. Здесь подразделяются прямоточные «классические» стартера, где бендикс установлен непосредственно на валу якоря, и редукторные стартера, где между якорем и бендиксом находится зубчатая передача. Редукторные стартера позволяют при тех же массо-габаритных показателяхи при том же потреблении тока развивать больший крутящий момент по отношению к прямоточным. Чаше встречаются стартера с планетарными редукторами, что позволяет не увеличивать габаритов стартера, по сравнению со смещенным редуктором. В планетарных редукторах стартеров малой мощности применяются пластмассовые планетарные кольца, что в некоторой степени снижает ресурс стартера. В то же время стартера с планетарным редуктором относительно дешевы в производстве и ремонте.

eksin-retail.ru

принцип работы, схема и особенности

Прежде чем проводить ремонт электрооборудования, необходимо узнать конструкцию всех наиболее важных компонентов. Каждый водитель должен знать устройство стартера автомобиля, так как это один из наиболее уязвимых элементов конструкции. Стартер необходим для того, чтобы облегчить запуск двигателя внутреннего сгорания. Используется как на бензиновых, так и на дизельных моторах.

Но запустить двигатель можно и при помощи силы мышц, электрического мотора либо же агрегатом на пневматике. В легковых автомобилях чаще всего можно встретить запуск двигателя, осуществляемый при помощи электрического стартера. В качестве источника питания используется аккумуляторная батарея.

Какие бывают стартеры?

Из общей массы этих механизмов можно выделить две большие группы: редукторные и безредукторные. Как происходит работа, а также внутреннее устройство, понятно из самого названия. Если внутри электродвигателя нет редуктора, то такой стартер способен развить небольшую частоту вращения. Наличие планетарного редуктора позволяет достичь большей скорости ротора. При этом непосредственно электродвигатель может иметь сравнительно небольшую мощность, но ее хватит для раскручивания коленчатого вала мотора.

устройство стартера автомобиля

Но имеется один большой недостаток у таких механизмов – надежность крайне низкая, могут очень быстро износиться и выйти из строя. Но не стоит думать, что безредукторные стартеры отличаются большим ресурсом. Они тоже выходят из строя, да еще и обладают одним весомым недостатком – при слабом заряде батареи не способны раскрутить коленчатый вал.

Основные компоненты стартера

По сути, устройство стартера автомобиля, схема его подключения к бортовой сети, одинаковы практически у любого производителя. Независимо от того, в какой стране изготовлен автомобиль и по каким стандартам. Отличаться устройства могут только лишь вариантом исполнения, качеством изделий, но общая конструкция будет однотипна. Можно выделить несколько основных компонентов:

  1. Ротор – подвижная часть стартера автомобиля. На нём имеется обмотка, на которую подается электрический ток.
  2. Статор является неподвижной частью. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это делать неразумно, так как значительно снижается мощность электрического двигателя.

стартер автомобиля устройство

Обычно такая конструкция используется в редукторных стартерах. Без дополнительных шестерен электродвигатель не способен развить крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть и преимущества, и довольно существенные недостатки. Главный плюс – это то, что при запуске двигателя стартер потребляет очень маленький ток. Но конструкция узла намного сложнее.

Бендикс и обгонная муфта

Это два компонента, которые смонтированы на роторе стартера. Они необходимы для того, чтобы передавать крутящий момент от ротора стартера к венцу маховика. Причём шестерня, которая находится на обгонной муфте, может вращаться только лишь в одном направлении. Поэтому при диагностике данного механизма необходимо просто попробовать прокрутить шестерню в обе стороны.

стартер автомобиля устройство принцип работы

В верхней части корпуса стартера устанавливается втягивающее реле, которое выполняет функцию силового контакта и позволяет переместить обгонную муфту с шестерней по оси ротора, чтобы она вошла в зацепление с венцом маховика. Вилка, с помощью которой перемещается шестерня, изготавливается из пластика или металлических пластин.

Как работает стартер?

А теперь нужно поговорить о том, как же приводит во вращение коленчатый вал стартер автомобиля. Устройство, принцип работы этого механизма просты, но существует несколько нюансов, которые влияют на нормальное функционирование. Когда поворачивается ключ в замке зажигания, на управляющий контакт втягивающего реле производится подача напряжения. При этом у втягивающего якорь перемещается, шестерня бендикса вводится в зацепление с маховиком.

Также втягивающее реле замыкает силовые контакты и подает напряжение питания на обмотки электродвигателя. Как только положение ключа изменится, отключится питание от управляющего вывода тягового реле. При этом пружина, которая находится внутри реле, отбросит якорь, и разомкнутся силовые контакты. В это же время бендикс выйдет из зацепления с маховиком.

Втягивающее реле

Чтобы уменьшить ток потребления, реле изготавливают с использованием схемы, в которой применяется две обмотки. Первая работает только в начальный момент времени включения, чтобы сердечник втягивающего реле полностью сжал пружину и замкнул контакты.

устройство стартера автомобиля схема

Вторая обмотка, изготовленная из тонкого провода, называется удерживающей. Ее назначение заключается в том, чтобы удержать сердечник в выжатом положении. Особенность схемы подключения обмоток:

  1. У каждой из катушек имеется два вывода. Один из них соединен с управляющим выводом втягивающего реле.
  2. На удерживающей катушке второй вывод соединен с массой.

Удерживающая катушка соединена с массой и положительным выводом. И ток через неё проходит, но только в случае, когда в замке зажигания ключ повёрнут в крайнее положение «Старт». На втягивающей катушке второй контакт подключён к положительному выводу электродвигателя стартера автомобиля. Схема и виды приведены на рисунках.

При подаче напряжения на втягивающее он, пройдя по катушкам статора и ротора, подключается к минусу питания. При этом ток перестанет идти через втягивающую катушку. В этом случае работать будет только удерживающая обмотка. При помощи этих двух обмоток можно достичь очень большого усилия для стягивания сердечника, а также значительно уменьшить ток, необходимый для удержания.

стартер автомобиля схема и виды

Втулки и щетки

Это два компонента, которые очень сильно влияют на нормальное функционирование электродвигателя. По щеткам передаётся плюс питания, а по втулкам проходит минус на роторную обмотку. При разборке стартера необходимо особое внимание уделять состоянию этих компонентов.

Если имеется выработка втулок, их необходимо заменить. При чрезмерном износе щеточного узла эксплуатация стартера нежелательна. Одновременно с этим нужно проверить состояние ламелей на роторе. При необходимости следует их очистить от загрязнений. Но перед началом работ внимательно изучите устройство стартера автомобиля, чтобы максимально эффективно провести ремонт.

fb.ru

Характеристика стартера: что должен знать об узле уважающий себя водитель?

В любом современном авто стартер играет немаловажную роль – благодаря этому узлу осуществляется запуск двигателя. Если устройство по каким-то причинам выходит из строя, это может привести к невозможности полноценной эксплуатации транспортного средства. Подробнее об устройства, а также о том, какие функции выполняют щетки стартера, вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Функции и предназначение стартера

Из чего состоит устройство, какие провода идут на стартерный узел? Для начала давайте разберем основные функции и назначение детали. Схема стартера представляет собой небольшой по размерам четырехполосный электромотор, предназначенный для обеспечения первичного вращения коленвала. Это требуется для запуска автомобильного двигателя. Обычно для запуска бензинового силового агрегата потребуется узел, имеющий около 3 кВт энергии.

Пусковой ток стартера вырабатывается конструкцией для обеспечения вращения коленвала. Этот параметр – пусковой ток стартера – очень важен для устройства, поскольку он во многом влияет на эффективность его работы.

Обозначение основных компонентов устройстваОбозначение основных компонентов устройстваОбозначение основных компонентов устройства

Узел питается от автомобильного аккумулятора. Получая напряжение от него, устройство повышает свою мощность, этому способствуют щетки стартера. Следует отметить, что щеточный узел стартера является неотъемлемым элементом любой конструкции. Стартерный узел, как и катушка, является важным элементом системы.

В общей сложности существует две разновидности таких устройств:

  1. С редуктором. По мнению многих специалистов, такой вариант для автомобиля является более актуальным, поскольку такая конструкция стартера в целом требует меньше тока для эффективного функционирования. Следует отметить, что редукторные узлы позволяют обеспечить оптимальное вращение коленвала даже в том случае, если заряд АКБ будет низким. Кроме того, немаловажным преимуществом считается наличие постоянных магнитов, в результате чего проблемы с обмоткой устройства сводятся к минимуму. Необходимо учитывать, что при износе элементов механизма в первую очередь, как правило, из строя выходит вращающая шестеренка.
  2. Устройства без редуктора. Обладают более простой конструкцией и характеризуются прямым воздействие на вращение шестеренки. Такие узлы более просты по своей конструкции, поэтому в случае необходимости их без проблем можно ремонтировать. Кроме того, когда ток подается на выключатель, осуществляется моментальное сцепление шестеренки с маховиком. Благодаря этому обеспечивается довольно быстрое зажигание, а в целом такие узлы имеют более высокий ресурс эксплуатации, так как неисправности, связанные с электрической частью, минимальны. При отрицательных температурах такие механизмы могут работать некорректно.

Загрузка ...Загрузка ... Загрузка …

Особенности устройства узла

Теперь предлагаем узнать, какие детали стартера включает в себя конструкция. Устройство стартера автомобиля полезно знать любому автомобилисту, особенно, если вы самостоятельно осуществляете ремонт своей машины.

Итак, какие элементы включает в себя конструкция:

  1. Корпус. Как правило, изготовляется из цилиндра. Корпус включает в себя сердечник с обмотками возбуждения.
  2. Якорь, выполненный в виде вала с посадочными поверхностями под подшипниковые детали. Обычно этот элементы изготовляется из стального сплава. В центре этого элемента расположен сердечкин с коллекторными пластинами.
  3. Передняя крышка стартера, закрывающая конструкцию.
  4. Вилка стартера.
  5. Втягивающее реле, предназначенное для передачи напряжения на обмотку узла и обеспечения выталкивания обгонной муфты. Реле также оснащено перемычкой и контактами.
  6. Бендикс или обгонная муфта. Эта часть необходима для передачи крутящего момента на маховик и выведение шестеренок из зацепления после запуска мотора.
  7. Щеткодержатель стартера. Щетки стартера выполняют функцию подачи напряжения на пластины якоря. Этот узел позволяет увеличить мощность электромотора в целом, особенно при выполнении основной задачи.
  8. Ротор стартера. Его ось вращается на специальных втулках, то есть подшипниках скольжения. Как известно, втулки на стартер – это не вечные детали, поэтому время от времени втулки надо менять. В результате износа втулок ток, который проходит через обмотки, не может преобразовываться в механическую энергию. Кроме того, износ втулок может спровоцировать появление посторонних, не характерных для нормальной работы механизма, звуков. Перед установкой новые втулки необходимо обработать литолом.
  9. Кнопка стартера. Если ваш автомобиль оборудован кнопкой, то завести двигатель можно без использования ключа.

Принцип и особенности работы стартера

Состоящий из множества элементов этот автомобильный узел всегда должен находиться в нормальном состоянии. Если вы покупаете новое устройство, то учтите, что оно должно идти в полном комплекте, любые трещины на корпусе не допускаются. Сам по себе эта деталь представляет собой электромеханический узел, поэтому принцип ее функционирования основан на применении энергии АКБ для преобразования ее в механическую.

Чтобы силовой агрегат транспортного средства мог нормально завестись, в его конструкции происходят следующие процессы:

  1. Когда в замке зажигания после поворота ключа происходит замыкание контактов, напряжение поступает на втягивающую обмотку реле, проходя при этом через реле устройства.
  2. Далее, начинает передвигаться корь реле – он поступает непосредственно в сам корпус, после чего выдвигает обгонную муфту, а затем вводит в зацепление шестеренку с венцом маховика.
  3. После того, как якорь реле сможет достичь необходимой точки, осуществляется замыкание контактов, а напряжение передается на удерживающую обмотку реле, а также обмотку электродвигателя.
  4. В результате вращения вала механизма осуществляется запуск силового агрегата транспортного средства. Когда скорость, с которой вращается маховик, будет выше скорости вращения вала, обгонная муфта выйдет из зацепления с венцом и сможет вернуться в начальное положение.
  5. После всех этих процессов ключ в замке зажигания должен вернуться в первоначально положение, когда это произойдет, энергия не будет поступать на стартер.

Цена вопроса

Видео «Самостоятельная диагностика стартерного узла в домашних условиях»

Подробная инструкция о том, как своими силами произвести диагностику стартерного устройства, вы сможете узнать из видео ниже (автор ролика – Владислав Чиков).

avtozam.com

Стартер

Отправить ответ

avatar
  Подписаться
Уведомление о
