Содержание

Схема и расположение предохранителей в блоке ваз 2108, 2109, 21099

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Основные знания о блоке на ваз 2109

  • Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  • Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей.

    Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий.

    На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

  • Строение схемы блока предохранителей старого образца

    Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.  Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

    Ниже представлена расшифровка маркирования.

    Реле

  • К1 – отвечает за время омывания стекла сзади.
  • К2 – поворотники и аварийка.
  • К3 – стеклоочиститель.
  • К5 – фары дальнего света.
  • К6 – фароочиститель.
  • К8 – отвечает за сигнал.
  • К9 – включение вентилятора в системе охлаждения мотора.
  • К10 – отвечает за обогрев стекла сзади.
  • К11 – фары ближнего света.
  • Строение схемы нового блока

  • К1 – фароочиститель.
  • К2 – прерыватель поворотников и аварийки.
  • К3 – очиститель лобового стекла.
  • К4 – контроль за исправностью лампочек.
  • К5 – отвечает за стеклоподъемник.
  • К6 – сигнал звука.
  • К7 – обогрев стекла заднего вида.
  • К8 – дальний свет.
  • К9 – ближний свет.
  • Предохранители

    Для отличия разных гнезд предохранителей принято использовать обозначение латинской буквой F.

     Сами предохранители маркируют цифрой и буквой А, где цифра означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от

    токов короткого замыкания.

    Ваз 2109 электросхема предохранителей обозначается таким образом.

  • F1 – фарные очистители. Используют предохранитель (10А).
  • F2 – повороты и аварийка (10А).
  • F3 – задние стоп-сигналы и салонный плафон (10А).
  • F4 – обогрев стекла и прикуриватель (20А).
  • F5 – сигнал и вентилятор охлаждения (20А).
  • F6 – стеклоподъемник на передних дверцах (30А).
  • F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  • F8 – противотуманка Л (7,5А).
  • F9 – противотуманка П (7,5А).
  • F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).
  • F11 – правый габарит и фара (7,5А).
  • F12 – фары ближнего света П (10А).
  • F13 – фары ближнего света Л(7,5А).
  • F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  • F15 – фары дальнего света П (7,5А).
  • F16 – повороты (15А).
  • Инструкция замены предохранителя

    Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

    Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

    Меры предосторожности

    В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  • При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  • Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  • Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  • Если есть необходимость снять блок, то нельзя для этой цели использовать металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же

    дорожек, что приведет к неисправности всей платы.

  • Важные моменты

    Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить блок нового образца на старый, то в таком случае обязательно подключите движок

    вентилятора, который находиться в системе охлаждения через реле.

    Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

    Какие проблемы могут быть со схемами предохранителей

    Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  • Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  • Всю процедуру производить аккуратно и без спешки.
  • Отсоединить все имеющиеся предохранители и реле.
  • Снять саму плату. Далее или заменить, или чистить старую.
  • Аккуратно почистить растворителем токоведущие дорожки, только делать все предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно

    повредить, а если их повредите, придется паять.

  • Собрать в обратной последовательности.
  • Ваз 21093 схема электро готова исполнять свои функции.
  • Блок предохранителей ВАЗ 21099: фото, схема и инструкции как снять

    Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования.

    В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП).

    Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

    Расположение и электросхема

    В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.

    3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года.

    Такие БП нового образца могут иметь следующую маркировку:

    • 2114-3722010-60;
    • 2114-3722010-10;
    • 2114-3722010-18.

    Автомобиль ВАЗ 21099

    Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

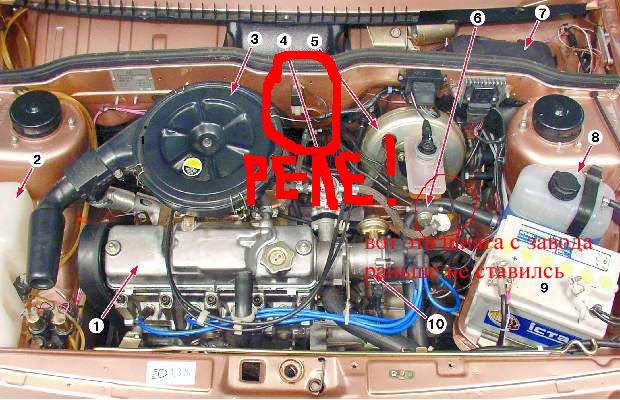

    В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

    Схема БП старого типа

    Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.

    Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

    Ниже рассмотрим предназначение реле.

    Также рассмотрим назначение каждой детали БП.

    Описание компонентов БП старого образца

    Схема БП нового типа

    Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.

    Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года

    Ниже рассмотрим предназначение плавких компонентов БП.

    Описание компонентов БП нового образца

    Процесс снятия и замены

    Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

    Выпуска до 1998 года

  • Откройте капот и отключите минусовую клемму аккумулятора.
  • Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  • На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  • Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  • Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке.

    В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.

  • Закройте крышку БП и подключите аккумулятор.
  • Выпуска после 1998 года

    Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  • Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  • Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  • Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  • Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  • Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.
  • Видео от Стаса Алексеева «Как определить выгоревший ПП»

    В этом видео автор рассказывает, как определить визуально вышедший из строя элемент БП.

    • Меняем ремень ГРМ на ВАЗ 21099 своими руками

    Поломки в электрике

    Чаще всего при повседневной эксплуатации автомобиля встречаются Поломки в электрике. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

    Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

    Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

    Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

    На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый 17. 3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

    Монтажный блок типа 17.3722:

    1.  Реле включения очистителей фар (К6).2.  Реле времени омывателя заднего стекла (К1).3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2).4.  Реле очистителя ветрового стекла (К3).5.  Контактные перемычки на месте реле контроля исправности ламп.6.  Реле включения обогрева заднего стекла (К10).7.  Запасный предохранитель.8.  Реле включения дальнего света фар (К5).9.  Реле включения ближнего света фар (К11).10.  Предохранитель.11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9).12.  Реле включения звукового сигнала (К8).

    Монтажный блок типа 2114–3722010–60:

    K1.  Реле включения очистителей фар.K2.  Реле-прерыватель указателей поворота и аварийной сигнализации.K3.  Реле очистителя ветрового стекла. K4.  Реле контроля исправности ламп.K5.  Реле включения стеклоподъёмников.K6.  Реле включения звуковых сигналов.K7.  Реле включения обогрева заднего стекла.K8.  Реле включения дальнего света фар.K9.  Реле включения ближнего света фар.F1–F16.  Плавкие предохранители.F17–F20.  Запасные предохранители.

    № предохранителя в монтажном блоке
    Защищаемые цепи

    17.3722
    2114–3722010–60

    1 (8 А)
    F9 (7,5 А)
    Правая противотуманная фара

    2 (8 А)
    F8 (7,5 А)
    Левая противотуманная фара

    3 (8 А)
    F1 (10 А)
    Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар

    4 (16 А)
    F7 (30 А)
    Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

    5 (8 А)
    F16 (15 А)
    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа ручного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр

    6 (8 А)
    F3 (10 А)
    Задние фонари (лампы стоп-сигнала). Освещение салона

    6 (8 А)
    F6 (30 А)
    Электростеклоподъёмники передних дверей. Реле включения электростеклоподъёмников

    7 (8 А)
    F10 (7,5 А)
    Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

    8 (16 А)
    F5 (20 А)
    Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения

    9 (8 А)
    F10 (7,5 А)
    Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

    10 (8 А)
    F11 (7,5 А)
    Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

    11 (8 А)
    F2 (10 А)
    Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

    12 (16 А)
    F4 (20 А)
    Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель

    13 (8 А)
    F15 (7,5 А)
    Правая фара (дальний свет)

    14 (8 А)
    F14 (7,5)
    Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

    15 (8 А)
    F13 (7,5 А)
    Левая фара (ближний свет)

    16 (8 А)
    F12 (7,5 А)
    Правая фара (ближний свет)

    Обозначение
    Назначение
    Маркировка

    Блок 17.3722
    Блок 2114–3722010–60

    К1
    Реле времени омывателя заднего стекла
    452.3747

    К2
    Реле указателей поворота и аварийной сигнализации
    493.3747
    495.3747

    К3
    Реле очистителя ветрового стекла
    522.3747
    526.3747

    К4
    Реле контроля исправности ламп

    4412.3747

    Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

    Схема бесконтактной системы зажигания:

    1. Бесконтактный датчик.2. Датчик-распределитель зажигания.3. Свечи зажигания.4. Коммутатор.5. Катушка зажигания.6. Монтажный блок.7. Реле зажигания.8. Выключатель зажигания.

    Система управления электромагнитным клапаном карбюратора:

    1. Концевой выключатель карбюратора.2. Электромагнитный клапан карбюратора.3. Монтажный блок.4. Выключатель зажигания.5. Реле зажигания.6. Блок управления.7. Катушка зажигания.А. К выводу “30” генератора.Б. Нумерация штекеров в блоке управления.

    Схема соединений генератора:

    1. Генератор.2. Отрицательный вентиль.3. Дополнительный диод.4. Положительный вентиль.5. Контрольная лампа разрядки аккумуляторной батареи.6. Комбинация приборов.7. Вольтметр.8. Монтажный блок.9. Дополнительные резисторы по 100 Ом, 2 Вт.10. Реле зажигания.11. Выключатель зажигания.12. Аккумуляторная батарея.13. Конденсатор.14. Обмотка ротора.15. Регулятор напряжения.

    Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:

    1. Электродвигатель вентилятора.2. Датчик включения электродвигателя. 3. Монтажный блок.4. Выключатель зажигания.К9. Реле включения электродвигателя вентилятора.А. К выводу “30” генератора.

    Схема соединений стартера:

    1. Реле включения стартера.2. Монтажный блок.3. Выключатель зажигания.4. Генератор.5. Аккумуляторная батарея.6. Стартер.а. Втягивающая обмотка.б. Удерживающая обмотка.

    Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:

    1.Электродвигатель вентилятора.2.Датчик 66.3710 включения электродвигателя.3.Монтажный блок.А. К выводу “30” генератора.

    Схема и разъемы монтажного блока ВАЗ-2108 (LADA Samara)

    К списку статей

    Здесь рассматривается монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

    Вид снизу на монтажный блок. Разъемы X5 – X8 доступны из моторного отсека, остальные – из салона.

    Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

    Нумерация выводов монтажного блока 2114-3722010

    Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

    РазъёмКонтактЦвет проводаНазначение

    X1 (Ш1)
    1
    Б
    стеклоподъемники

    2
    Г
    выключатель зажигания (кл. 15/2)

    3
    ГП
    выключатель зажигания (кл. 15)

    4
    ЖГ
    переключатель эл.двигателя отопителя

    5
    Р
    выключатель зажигания (кл. 30/1)

    6
    КР
    выключатель зажигания (кл. 30)

    7

    блокировка дверей

    8
    П
    выключатель зажигания (кл. 50)

    X2 (Ш2)
    1
    БГ
    переключатель очистителя заднего стекла

    2
    Г
    переключатель указателей поворотов (правый)

    3
    РП
    включатель стоп-сигналов

    4
    Б
    контрольная лампа целостности ламп

    5
    ПЧ
    включатель аварийной сигнализации

    6
    ГБ
    дверь левая передняя

    7
    ОБ
    включатель задних противотуманных огней

    8
    34
    контрольная лампа дальнего света

    9

    10
    4
    включатель задних противотуманных огней

    11
    сч
    контрольная лампа резерва топлива

    12
    ПЧ
    контрольная лампа уровня топлива

    13
    БЧ
    плафон освещения салона

    14
    КГ
    контрольная лампа ручного тормоза

    15
    гч
    переключатель указателей поворотов (левый)

    16

    эл. двигатель фароочистителя

    17

    X3 (Ш3)
    1
    ж
    датчик скорости

    2
    чп
    включатель аварийной сигнализации

    3
    ГП
    переключатель указателей поворотов

    4
    СБ
    контрольная лампа уровня масла

    5
    Ч
    масса

    6
    РБ
    контрольная лампа уровня омывающей жидкости

    7
    РО
    контрольная лампа износа тормозных накладок

    8
    3 в
    включатель фар

    9
    ЖЗ
    переключатель стеклоочистителя ветрового стекла

    10
    ПГ
    патрон подключения переносной лампы

    11

    выключатель зажигания (кл. 15)

    12
    РЧ
    включатель омывателя заднего стекла

    13

    14
    ж
    контрольная лампа противотуманных фар

    15

    16
    СГ
    указатель давления масла

    17

    18
    Р
    переключатель стеклоочистителя

    19
    СО
    переключатель стеклоочистителя

    20
    С
    переключатель стеклоочистителя

    21
    ОБ
    включатель задних противотуманных фар

    X4 (Ш4)
    1
    ЗП
    Вкл. и контрольная лампа обогрева заднего стекла

    2
    ГБ
    переключатель света фар (дальний свет)

    3
    О
    стеклоочиститель

    4
    БЧ
    включатель наружного освещения

    5
    К
    реостат освещения приборов

    6
    Р
    аккумулятор

    7
    ЧБ
    переключатель очистителя и омывателя ветрового стекла

    8
    О
    колодка Ш4 монтажного блока клемма 3

    9
    СЧ
    включатель звуковых сигналов

    10
    БП
    включатель стоп-сигналов

    11
    Р
    аккумулятор

    12
    СП
    переключатель света фар (ближний свет)

    13

    предупредительный свет

    14

    15

    16
    РГ
    контрольная лампа уровня тормозной жидкости

    17
    ЗБ
    указатель температуры охлаждающей жидкости

    18
    КБ
    контрольная лампа заряда аккумуляторной батареи

    19
    ЖЧ
    включатель противотуманных фар

    20
    РЗ
    контрольная лампа уровня охлаждающей жидкости

    21
    Ж
    тахометр

    X5 (Ш5)
    1
    3
    дальний свет (правый)

    2

    дальний свет (левый)

    3
    СЧ
    ближний свет (левый)

    4
    П
    стартер (кл. 50)

    5
    ПБ
    электровентилятора охлаждения радиатора

    6
    С
    ближний свет (правый)

    X6 (Ш6)
    1

    2
    3
    включатель света заднего хода

    3
    ГЧ
    указатель поворота (левый передний)

    4

    5

    6

    7

    8
    ЖЧ
    габаритный огонь (правый передний)

    9
    БЧ
    терморегулятор электровентилятора

    10
    ЖЧ
    габаритный огонь (левый передний)

    11
    Г
    указатель поворота (правый передний)

    12

    включатель света заднего хода

    13
    РГ
    датчик уровня тормозной жидкости

    X7 (Ш7)
    1

    2
    ЖГ
    эл.двигатель фароочистителя

    3
    Б
    эл.двигатель фароочистителя

    4

    5
    СБ
    датчик уровня масла

    6
    СЧ
    звуковые сигналы

    7
    С
    датчик скорости

    8
    ЗБ
    датчик температуры охлаждающей жидкости

    9
    КБ
    генератор (кл. 61)

    10
    Р
    насос омывателя ветрового стекла

    11
    БЧ
    включатель подкапотной лампы

    12
    РБ
    датчик уровня омывающей жидкости

    13
    РЧ
    тормозные накладки

    14

    15
    КП
    тахометр

    16
    РЗ
    датчик уровня охлаждающей жидкости

    17
    ЖБ
    реле противотуманных фар

    X8 (Ш8)
    1
    ЖП
    реле противотуманных фар

    2
    ЖЧ
    противотуманная фара (левая)

    3
    Ж
    противотуманная фара (правая)

    4
    ГП
    катушка зажигания

    5
    Р
    генератор (кл. 30)

    6
    Р
    генератор (кл. 30)

    7

    S
    РЧ
    реле противотуманных фар

    X9 (Ш9)
    1
    РЧ
    эл двигатель очиститель заднего стекла

    2
    Г
    указатель поворота (правый задний)

    3
    БГ
    эл двигатель очиститель заднего стекла

    4
    ОЧ
    задние противотуманные огни

    5
    СЧ
    дверь задняя

    6
    ПЧ
    дверь передняя правая

    7
    БЧ
    плафон освещения салона

    8
    КГ
    датчик ручного тормоза

    9
    БЧ
    кнопки сигнализации открытых дверей

    10

    элементы обогрева заднего стекла

    11
    С
    фонарь освещения номерного знака

    12
    ГБ
    дверь передняя левая

    13
    Б
    плафон освещения салона

    14
    П
    стоп-сигналы

    15
    Ж
    габаритный огонь (правый задний)

    16
    3
    фонарь заднего хода

    17
    ЖЧ
    габаритный огонь (левый задний)

    18
    ЖГ
    очиститель заднего стекла

    19

    элементы обогрева заднего стекла

    X11 (Ш11)
    1
    Ж
    насос

    2
    РЧ
    клапан омыва заднего стекла

    3

    4
    Ж
    насос

    5
    БЧ
    подкапотная лампа

    6

    7

    8
    КЧ
    подкапотная лампа

    9
    Б
    эл двигатель стеклоочистителя

    10

    эл. двигатель стеклоочистителя ветрового окна

    11

    12
    СО
    датчик аварийного давления масла

    13

    14
    Р
    клапан омыва ветрового стекла

    15
    СО
    эл.двигатель стеклоочистителя

    16
    С
    эл двигатель стеклоочистителя

    17
    ЖБ
    эл двигатель стеклоочистителя

    18

    19

    Поделись с друзьями:

    Как выглядит блок предохранителей ваз 21099 карбюратор (схема)?

    Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах).

    Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

    Схема блока предохранителей в ВАЗ 21099

    Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями. Принцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей.

    В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала.

    В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

    Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства.

    По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей.

    Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

    Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

    Изображение 1. Схема монтажного блока.

    Несколько слов о самих предохранителях

    Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

    В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.

    Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки.

    Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

    В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

    Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

    Как правильно заменять предохранители? Для этого понадобится:

    • выключить мотор;
    • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
    • снять крышку блока предохранителей 2109;
    • при помощи мультиметра найти вышедший из строя предохранитель;
    • проверить цепь на наличие короткого замыкания;
    • поставить новый предохранитель;
    • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

    Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники.

    Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца).

    Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической цепи?

    В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

    Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

    • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
    • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
    • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
    • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

    Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

    Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

    Блок предохранителей Ваз 2109

    Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка.

    Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить.

    Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

    Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

    Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
    Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

    Монтажный блок старого образца 17.3722

    Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

    F1 10А Резервный предохранитель
    F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
    F3 10А Задние фары стоп-сигнала, плафон подсветки салона
    F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
    F5 20А Звуковой сигнал (клаксон), выключатель клаксона
    F6 30А Резервный предохранитель
    F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
    F8 7,5А Резервный предохранитель
    F9 7,5А Резервный предохранитель
    F10 7,5А Левая габаритная фара
    F11 7,5А Правая габаритная фара
    F12 7,5А Правая фара ближнего света
    F13 7,5А Левая фара ближнего света
    F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
    F15 Правая фара дальнего света
    F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

    Расшифровка реле ваз 2109 (монтажный блок старого образца)

    1-Работоспособность элементов очистки передней оптики

    2-Работоспособность двигателя омывателя заднего стекла

    3-Защита от поломки лампы поворотных сигналов и световой сигнализации

    4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

    5-Позволяет определить работоспособность лампы

    6-Защита от перенапряжения системы обогрева заднего стекла

    8-Лампы дальних фар

    9-Лампы ближних фар

    11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

    12-Работа клаксона

    Блок предохранителей нового образца ВАЗ 2109

    1. 8А Резервный предохранитель
    2. 8А Резервный предохранитель
    3. 8А Резервный предохранитель
    4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
    5.

    3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
    6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
    7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
    8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
    9. 8А Лампа левых габаритов, лампа левых задних габаритов
    10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
    11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
    12. 16А Прикуриватель, розетка для лампы переноски
    13. 8А Дальний свет правой фары
    14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
    15. 8А Ближний свет правой фары
    16. 8А Ближний свет левой фары

    Расшифровка реле в блоке предохранителей нового образца Ваз 2109

    К1 Без него двигатель омывателя заднего стекла работать не будет
    К2 Отвечает за работу ламп поворотников и световую сигнализацию
    К3 Обеспечивает работы стеклоочистителя лобового стекла
    К4 Защищает лампы стоп сигналов и габариты автомобиля
    К5 Обеспечивает работу фонарей дальнего света
    К6 Гарантирует работу устройства омывателя оптики
    К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
    К8 Звуковой сигнал или просто клаксон
    К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
    К11 Отвечает за работу устройства обогрева заднего стекла
    К12 Обеспечивает работу фонарей ближнего света

    Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

    Схема и расположение предохранителей на ВАЗ 2108, 2109, 21099 | Автомобильный журнал pol-z.ru

    Когда в машине выходит из строя электрика, первое место, куда нужно посмотреть – это блок предохранителей.

    Почти все электрические цепи в автомобилях ВАЗ 21099, ВАЗ 2109, ВАЗ 2108, да и вообще у подавляющего большинства автомобилей защищаются от перегрузок с помощью плавких предохранителей.

    Не имеют такой защиты лишь цепь зажигания, цепь генератора и пуска двигателя, а также аккумулятор.

    Чтобы получить доступ к блоку предохранителей, требуется открыть капот, отыскать блок (он располагается вблизи лобового стекла), нажать на два фиксатора и снять крышку. Для того, чтобы заменить сгоревший предохранитель, лучше пользоваться специальными щипцами, которые должны идти в комплекте с блоком. В противном случае подойдет обычная отвертка или пассатижи.

    Заменить сгоревший предохранитель недостаточно – необходимо выяснить причину, по которой в защищаемой им цепи были превышены силовые показатели. В противном случае предохранитель придется постоянно менять, пока нарушения в работе цепи не повлекут более серьезных последствий.

    Никогда не заменяйте предохранители аналогами, рассчитанными на большую или меньшую силу тока (и уж тем более не рекомендуется ставить вместо предохранителя перемычку).

    Ниже мы приведем схему расположения предохранителей, характерную для моделей ВАЗ 2109, ВАЗ 21099 и ВАЗ 2108. Обратите внимание, что схема является общей и для каждой модели может незначительно отличаться.

    Схема расположения предохранителей на ВАЗ 2109, ВАЗ 21099 и ВАЗ 2108

    Р1-Р16 – плавкие предохранители К9 – реле ближнего света К8 – реле дальнего света К7 – реле обогрева заднего стекла К6 – реле звукового сигнала К5 – реле стеклоподъемников К4 – реле, контролирующее исправную работу ламп К3 – реле переднего стеклоочистителя К2 – прерыватель поворотников и аварийки

    К1 – реле очистителей фар

    Схема блока 17. 3722:

    К11 – реле ближнего света К10 – реле обогрева К9 – реле вентилятора, охлаждающего двигатель К8 – реле звукового сигнала К7 – реле стеклоподъемника К6 – реле очистителей фар К5 – реле дальнего света К4 – реле исправности ламп К3 – реле переднего стеклоочистителя К2 – прерыватель поворотников и аварийки

    К1 – реле омывателя заднего стекла

    Схема блока 2114-3722010-60 (-18):

    Р1-Р20 – плавкие предохранители К9 – реле ближнего света К8 – реле дальнего света К7 – реле обогрева заднего стекла К6 – реле звуковых сигналов К5 – реле стеклоподъемников К4 – реле контроля исправности ламп К3 – реле переднего стеклоочистителя К2 – прерыватель поворотников и аварийки

    К1 – реле очистителей фар

    Блок предохранителей ВАЗ 2109

    Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

    Что нужно знать о блоке предохранителей ВАЗ 2109?

  • Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  • На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).

    Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

  • Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.

    К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

  • Схема блока предохранителей ваз 2109

    Монтажный блок 17.3722

  • (К6) реле включения фароочистителей;
  • (К1) реле времени омывателя заднего стекла;
  • (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  • (К3) реле стеклоочистителя;
  • контактные перемычки на месте реле контроля исправности ламп;
  • (К10) реле включения обогрева заднего стекла;
  • запасной предохранитель;
  • (К5) реле включения дальнего света;
  • (К11) реле включения блыжнего света фар;
  • предохранитель;
  • (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  • (К8) реле включения звукового сигнала;
  • Монтажный блок 2114-3722010-60

    • запасные предохранители F17-F29.
    • плавкие предохранители F1-F16.
    • реле включения ближнего света фар К9.
    • реле включения дальнего света фар К8.
    • реле включения звуковых сигналов К6.
    • реле включения обогрева заднего стекла К7.
    • реле включения очистителей фар К1.
    • реле включения стеклоподъемников К5.
    • реле контроля исправности ламп К4.
    • реле очистителя ветрового стекла К3.
    • реле-прерыватель указателей поворота и аварийной сигнализации К2.

    Схема соединений монтажного блока 2114-3722010-60

    • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
    • плавкие предохранители F1-F16.
    • реле включения ближнего света фар К9.
    • реле включения дальнего света фар К8.
    • реле включения звуковых сигналов К6.
    • реле включения обогрева заднего стекла К7.
    • реле включения очистителей фар К1.
    • реле включения стеклоподъемников К5.
    • реле контроля исправности ламп К4.
    • реле очистителя ветрового стекла К3.
    • реле-прерыватель указателей поворота и аварийной сигнализации К2.

    Схема соединений монтажного блока 17.3722

    • реле-прерыватель указателей поворота и аварийной сигнализации К2;
    • реле стеклоочистителя К3;
    • реле питания стеклоподъемников (не устанавливается) К7;
    • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
    • реле времени омывателя заднего стекла К1;
    • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
    • реле включения фароочистителей К6;
    • реле включения обогрева заднего стекла К10;
    • реле включения звукового сигнала К8;
    • реле включения дальнего света фар К5;
    • реле включения ближнего света фар К11;
    • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

    Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

    1. Перегорание предохранителя (одного или нескольких)

    Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

    2. Окисления контактов платы с токоведущими дорожками

    Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.

    Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.

    Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

    Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

    Видео

    Рекомендую прочитать:

    Где находится реле зажигания на ваз 2109

    Как и втягивающее реле любого стартера, реле зажигания ваз 2109 нужно для дистанционного включения электродвигателя стартера, а также для ввода в зацепление бендикса с венцом маховика. Реле работает на основе работы электромагнита. На сердечник намотана катушка.

    Из чего состоит реле зажигания ВАЗ 2109

    Когда по катушке проходит электрический ток, там создается электромагнитное поле, и под его действием якорь перемещается внутрь сердечника. Когда питание отключают, поле исчезает, а якорь свободно перемещается в сердечнике. Реле зажигания ваз 2109 состоит из электромагнита, который намотан из якоря, возвратной пружины, контактов и двух обмоток.

    Электромагнит состоит из двух катушек: удерживающей и втягивающей. Втягивающая соединена с контактом электродвигателя и клеммой управления, а удерживающая – с корпусом реле и выводом управления. Когда подается напряжение на контакт управления реле, по катушкам идет электрический ток, создавая там электромагнитное поле, и под его действием якорь перемещается и сжимает возвратную пружину.

    Как работает реле зажигания ВАЗ 2109

    Якорь перемещает еще и бендикс, а позже – шток, замыкающий контакты, которые замыкает АБ с электродвигателем стартера. Когда замыкаются контакты на вывод втягивающей обмотки, которая идет к выводу двигателя, подается плюс и ток перестает по ней проходить – магнитное поле пропадает, но якорь все равно остается во втянутом состоянии под действием магнитного поля удерживающей обмотки.

    Якорь возвращается в исходное положение после пуска двигателя и отключения питания по действием пружины возврата, размыкая при этом контакты и выводя из зацепления бендикс. Контакты втягивабщего реле болты, которые закреплены в текстолитовой крышке и пластины прямоугольной или круглой формы, замыкающие болты при перемещении якоря.

    Как проверить реле зажигания на ВАЗ 2109

    Чтобы проверить обмотки втягивающего реле, нужно проверить их сопротивление. А для проверки удерживающей катушки нужно подключить тестер в режиме омметра к выводу для подключения реле и корпусом. Для проверки втягивающей обмотки измеряем сопротивление между болтом подключения обмотки возбуждения электродвигателя стартера и болтом подключения провода управления.

    Схемы 2108, 2109, 21099

    Расположение реле и предохранителей, а также отличия монтажных блоков тут www.drive2.ru/b/538898/

    Схема ВАЗ-2108, 2109 с низкой панелью приборов (ранние версии)

    Есть функция “парковочный свет” — включение левых или правых габаритов на стоянке.

    Схема ВАЗ-2108, 2109, 21099 с низкой панелью (поздние версии)


    Нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

    Годы производства 2108: 1984—2003 в России, 2003—2014 на Украине

    ВАЗ-2108

    Схема ВАЗ-2108, 2109, 21099 с высокой панелью комплектации люкс


    Противотуманные фары, центральный замок, маршрутный компьютер и электростеклоподъёмники.

    Схема ВАЗ-2108, 2109, 21099 с высокой панелью и евроблоком предохранителей 2114


    Противотуманные фары, центральный замок, подогрев сидений и электростеклоподъёмники.

    Схема ВАЗ-21099 с европанелью (выпуск с 1998г)

    Годы производства 2109: 1987—2004 — в России, 2004—2011 — на Украине

    ВАЗ-2109

    Схемы систем управления двигателем





    Схема комбинации приборов для низкой панели

    Схемы комбинаций приборов для высокой панели


    Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года


    Фароочистители включаются кнопкой, на месте реле — перемычка.

    Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине

    ВАЗ-21099

    Схема Микропроцессорной системы зажигания с контроллером МС2713

    Схема Микропроцессорной системы зажигания с контроллером МС4004

    Схема системы управления смесеобразованием с контроллером под капотом

    Схема системы управления смесеобразованием с контроллером под сиденьем


    Изменения в электрооборудовании с роторным двигателем

    Схема включения противотуманных фар с 2000 года на высокой панели
    С 2000 г. в соответствии с правилом 48-01 ЕЭК ООН на части а/м ВАЗ изменена электрическая схема включения задних противотуманных фонарей. Добавлены реле задних противотуманных фонарей 2114-3747610, и выключатель задних противотуманных фонарей 21093-3710030-10 (как и обычный только без фиксации). Жгут панели приборов используется 21099-3724030

    МЕГАБОНУСЫ

    Переделываем включение задних туманок по последней схеме. То есть кнопка будет без фиксации: если включен свет фар или передние противотуманки, нажимаем и отпускаем кнопку задних противотуманок — они включаются. Выключаются при повторном нажатии на кнопку или автоматически при отключении фар. То есть мы никогда не забудем их выключить. Для высокой панели.

    Нужно реле задних противотуманных фонарей 2114-3747610. Может выглядеть по-другому, оно применяется ещё на ВАЗ-2114, 2110, ГАЗ-3110… Желательно к нему найти разъём, можно просто обычные клеммы обмотать изолентой и повтыкать.

    Из кнопки убираем перемычку

    Переделываем подключение

    Контакт 1 реле это постоянное питание. Можно подключить к зажиганию, например к жёлто-синему кнопки обогрева стекла, тогда задние туманки будут сидеть на предохранителе вентилятора отопителя.

    Реле прикручиваем куда-нибудь, или приматываем изолентой к жгуту проводов.

    Источники

    • drive2.ru/b/1234535/
    • vsepoedem.com/story/vaz-2109-rele-zazhiganiya
    • twokarburators.ru/rele-zazhigania-2108-2109-21099/
    • luxvaz.ru/vaz-2109/313-rele-zazhiganiya.html

    ВАЗ 2109 стартер — его устройство, ремонт, замена и модернизация

    Содержание статьи

    Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

    Схема стартера и назначение

    На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

    Фото составляющих стартера ВАЗ 2109

    Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

    бендикс стартера ВАЗ 2109

    Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

    Неисправности стартерного механизма

    Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

    ваз 2109 стартер

    А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

    разборка стартера ВАЗ 2109

    Мнение эксперта

    Руслан Константинов

    Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

    Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата.

    Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:

    1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
    2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
    3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
    4. Звук заедания связан с тугим перемещением ротора.

    О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

    Снятие и подключение нового стартера

    Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

    Снятие стартера ВАЗ 2109

    Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

    Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

    редукторный стартер ВАЗ 2109

    Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.

    Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.



    Правильный ремонт стартёра ваз 2109 своими руками

    Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

    Внешний вид устройства

    Конструкция и принцип работы

    Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

    Начнем с конструкции. Она включает четыре основных узла.

    УзелОсобенности
    ЭлектромоторПо нему через четыре щетки передается постоянный ток
    Муфта свободного хода с шестеренкойМуфта или бендикс приводит в работу маховик двигателя вашего автомобиля
    Тяговое релеСлужит для выдвижения бендикса с шестеренкой при включении электроприбора
    ВтулкиОбеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

    Схема устройства

    Ознакомившись со схемой стартера, можно обсудить принцип его работы.

    Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

    Характерные неисправности

    Начинать диагностику стартера лучше еще до того, как вы его сняли.

    После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

    К признакам неисправности элемента относят:

    • Во время запуска двигателя возникает необычный шум;
    • Полное отсутствие или медленное вращение стартера;
    • Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
    • Агрегат вращается с бендиксом, но потом сцепление разрывается;
    • Поворачивая ключ в замке зажигания, наступает тишина.

    Проверка демонтированного узла

    Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

    Диагностика

    Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

    1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
    2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
    3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
    4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
    5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

    Снятие

    Чтоже, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

    1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
    2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
    3. Отключите разъем проводов от вывода втягивающего реле стартера.
    4. Открутите крепежную гайку с контактного болта реле, снимите провод.
    5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
    6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
    7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

    Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

    Ремонт

    Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

    • Щетки;
    • Якорь;
    • Обгонная муфта;
    • Тяговое реле;
    • Втулки.

    Теперь обо всем поочередно.

    Щетки

    Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

    1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
    2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
    3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
    4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
    5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
    6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

    Щетки

    Якорь

    Если со щетками все хорошо, следующим подозреваемым будет якорь.

    1. Снимите корпус со стартером.
    2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
    3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
    4. Проверьте с по

    Предохранители и реле ВАЗ 2109, 2108, 21099



    Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

    Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

    Монтажный блок предохранителей 2114-3722010-18

    № реле/ предохранителяРасшифровка
    K1Реле включения очистителей фар
    К2Реле-прерыватель указателей поворота и аварийной сигнализации
    К3Реле стеклоочистителя ветрового окна
    К4Реле контроля исправности ламп
    К5Реле включения стеклоподъемников
    К6Реле включения звуковых сигналов
    К7Реле включения электро-обогрева заднего стекла
    К8Реле включения дальнего света фар
    К9Реле включения ближнего света фар
    F1-F16Плавкие предохранители

    Монтажный блок предохранителей 2114-3722010-60

    № реле/ предохранителяРасшифровка
    K1Реле включения очистителей фар
    К2Реле-прерыватель указателей поворота и аварийной сигнализации
    К3Реле очистителя ветрового стекла
    К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
    К5Реле включения стеклоподъемников
    К6Реле включения звуковых сигналов
    К7Реле включения электро-обогрева заднего стекла
    К8Реле включения дальнего света фар
    К9Реле включения ближнего света фар
    F1-F16Плавкие предохранители
    F1-F20Запасные предохранители

    Монтажный блок предохранителей 17.3722

    № реле/ предохранителяРасшифровка
    1 (К6)Реле включения очистителей фар
    2 (К1)Реле времени омывателя заднего стекла
    3 (К2)Реле-прерыватель указателей поворота и аварийной сигнализации
    4 (К3)Реле стеклоочистителя
    5Контактные перемычки на месте реле контроля исправности ламп
    6 (К10)Реле включения обогрева заднего стекла
    7Запасной предохранитель
    8 (К5)Реле включения дальнего света фар
    9 (К11)Реле включения ближнего света фар
    10Предохранитель
    11 (К9)Реле включения электродвигателя вентилятора системы охлаждения двигателя
    12 (К8)Реле включения звукового сигнала

    Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

    F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

    Цифры от 1 до 16 — монтажный блок старого образца 17.3722

    N предохранителяРасшифровка
    1 (8 A), F9 (7,5 A)Правая противотуманная фара
    2 (8 A), F8 (7,5 A)Левая противотуманная фара
    3 (8 A), F1 (10 A)Очистители фар (в момент включения).

    Реле включения очистителей фар (контакты). Клапан включения омыва фар

    4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

    Реле включения очистителей фар (обмотка).

    Электродвигатель вентилятора отопителя — предохранитель печки

    Электродвигатель омывателя стекол.

    Моторедуктор очистителя заднего стекла.

    Реле времени омывателя заднего стекла.

    Клапаны включения омывателя ветрового и заднего стекол.

    Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

    Реле (обмотка) включения обогрева заднего стекла.

    Контрольная лампа обогрева заднего стекла.

    Лампа освещения вещевого ящика

    5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

    Задние фонари (лампы света заднего хода).

    Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (п

    Втягивающее реле ВАЗ 2109

    просмотров 74 322 Google+

    Втягивающее реле для чего оно нужно?

    Втягивающее реле ВАЗ 2109, как и втягивающее реле любого стартера служит для дистанционного включения электродвигателя стартера и ввода в зацепление бендикса с венцом маховика.

    Втягивающее реле принцип работы.

    Работа реле основана на работе электромагнита. На сердечник, выполненный в виде полой трубы, внутри которой перемещается якорь, намотана катушка. При проходе по катушке электрического тока в ней создаётся электромагнитное поле, под действием которой происходит перемещение якоря внутрь сердечника.

    После отключения питания магнитное поле пропадает и якорь начинает свободно перемещаться в сердечнике.

    Втягивающее реле устройство.

    Втягивающее реле ВАЗ-2109 состоит из электромагнита, намотанного из двух обмоток, якоря, контактов и возвратной пружины. Электромагнит состоит из двух катушек, втягивающей и удерживающей. Втягивающая катушка соединена с клеммой управления и с контактом идущим к электродвигателю. Удерживающая катушка соединяется с выводом управления и корпусом реле.

    При подаче напряжения на контакт управления втягивающего реле по катушкам проходит электрический ток создавая в катушке электромагнитное поле, под действием которой происходит перемещение якоря, который сжимает возвратную пружину. Якорь так же перемещает бендикс, а в конце хода якорь перемещает шток который замыкает контакты соединяющие АБ с электродвигателем стартера.

    При замыкании контактов на вывод втягивающей обмотки идущей к выводу электродвигателя подаётся «+» и по ней перестаёт проходить ток, магнитное поле создаваемое втягивающей обмоткой пропадает, но якорь остаётся во втянутом состоянии под действием магнитного поля удерживающей обмотки.

    После пуска двигателя и отключение питания под воздействием возвратной пружины якорь возвращается в исходное положение, размыкая контакты и выводя из зацепления бендикс. Контакты втягивающего реле представляют собой болты закреплённые в текстолитовой крышке и пластины круглой или прямоугольной формы, которая замыкает болты при перемещении якоря.

    Втягивающее реле порядок проверки.


    Для проверки обмоток втягивающего реле необходимо проверить их сопротивление. Для проверки удерживающей катушки подключаем тестер в режиме омметра к выводу для подключения провода управления реле и корпусом. Для проверки втягивающей обмотки замеряем сопротивление между болтом подключения провода управления и болтом для подключения обмотки возбуждения электродвигателя стартера.

    admin 03/05/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

    Электросхема автомобиля ВАЗ-21093, ВАЗ-21099


    (нажмите, чтобы увеличить)

    1. блок фары
    2. моторы очистителей фар ВАЗ 21099
    3. противотуманные фары
    4. выключатель подкапотного фонаря
    5. гудок
    6. мотор вентилятора системы охлаждения двигатель
    7. переключатель электродвигателя нагнетателя
    8. датчик износа передних тормозных колодок
    9. генератор ВАЗ 21099
    10. электромагнитный клапан включения омывателя фар ВАЗ 21099
    11.Электромагнитный клапан включения омывателя заднего стекла
    12. Электромагнитный клапан включения омывателя лобового стекла ВАЗ 21099
    13. Омыватель стекол двигателя
    14. Контрольная лампа датчика давления масла
    15. Датчик уровня масла
    16. Датчик уровня омывающей жидкости
    17. Датчик уровня топлива ВАЗ 21099
    18. Электромагнитный клапан карбюратора ВАЗ 21099
    19. Концевой выключатель карбюратора
    20. Реле-стартер ВАЗ 21099
    21. Свечи зажигания ВАЗ 21099
    22. Датчик-распределитель зажигания
    23.датчик скорости автомобиля
    24. блок управления электромагнитным клапаном карбюратора ВАЗ 21099
    25. колодка диагностики
    26. катушка зажигания ВАЗ 21099
    27. переключатель фонарей заднего хода
    28. датчик температуры охлаждающей жидкости
    29. стартер ВАЗ 21099
    30. датчик верхней мертвой точки 1-го цилиндра
    31. переключатель ВАЗ 21099
    32. аккумулятор
    33. датчик уровня охлаждающей жидкости
    34. реле противотуманных фар
    35. датчик уровня тормозной жидкости
    36. монтажный блок ВАЗ 21099
    37.розетка для переносной лампы
    38. модуль управления замками дверей
    39. лампа капота
    40. электродвигатель стеклоочистителя
    41. лампа бардачка
    42. электродвигатель вентилятора обогревателя
    43. дополнительный резистор электродвигателя вентилятора
    44. выключатель вентилятора обогреватель
    45. лампа подсветки рычаги обогревателя
    46. моторедукторы электропривод стеклоподъемников передних дверей
    47. моторедукторы блокировки передних дверей
    48. мотор замка замков задних дверей
    49. выключатель зажигания ВАЗ 21099
    50. переключатель стеклоподъемника правой двери
    51 .переключатель стеклоподъемника левой двери
    52. реле зажигания
    53. подрулевые переключатели
    54. бортовой компьютер ВАЗ 21099
    55. прикуриватель
    56. контроллер освещения приборов ВАЗ 21099
    57. выключатель контрольной лампы стояночного тормоза
    58. тормоз выключатель света
    59. контрольная лампа включения обогрева заднего стекла
    60. выключатель обогрева заднего стекла
    61. выключатель противотуманных фар
    62. контрольная лампа включения противотуманных фар
    63. контрольная лампа заднего противотуманного света
    64.выключатель заднего противотуманного света
    65. боковые поворотники
    66. выключатели на потолочной стойке дверей (на ВАЗ-21093 и ВАЗ-21099)
    67. предохранитель цепи противотуманного света
    68. выключатель наружного освещения
    69. панель приборов ВАЗ 21099
    70. выключатель контрольной лампы дроссельной заслонки карбюратора
    71. сигнальный выключатель
    72. потолок
    73. разъем для подключения к фонарю индивидуального освещения
    74. задние фонари
    75. фонари подсветки номерного знака
    76 Электродвигатель стеклоочистителя заднего стекла
    77.элемент обогрева заднего стекла
    78. датчик указателя уровня и резерва топлива

    Публикация: www.cxem.net

    Алексей

    Дата создания
    Дата изменения
    • Интересно
    • Не интересует

    ВАЗ 21099 1.5 (70 л.с.)

    Общая информация
    Марка: ВАЗ
    Модель: 2109
    Поколение: 21099
    Двигатель / модификация: 1.5 (70 л.с.)
    Начало производства: 1990 год
    Окончание производства: 2005 год
    Тип купе: Седан
    Num. дверей: 4
    Num.мест: 5
    Экономия топлива (расход)
    Расход топлива / экономичность — в городе: 8,8 л / 100 км | 26,7 миль на галлон США | 32,1 миль на галлон в Великобритании
    Расход топлива / экономичность — за городом:
    Расход топлива / экономия — в смешанном цикле:
    Расход топлива на низкой скорости (WLTP):
    Тип топлива : Бензин (бензин)
    Расход топлива на средней скорости (WLTP):
    Расход топлива на высокой скорости (WLTP):
    Объем топливного бака: 43 л | 11.4 галлона США | 9,5 британских галлонов
    Расход топлива на очень высокой скорости (WLPT):
    Комбинированный расход топлива (WPLT):
    Спектакль
    Мощность : 70 л.с. | 51 кВт
    Максимальная мощность в: 5600 об. / Мин.
    Максимальная скорость : 156 км / ч | 97 миль / ч
    Разгон от 0 до 100 км / ч: 15 сек
    Выбросы CO2 (WLTP):
    Крутящий момент: 1064 Нм / 3500 об. / Мин.
    Двигатель
    Положение двигателя: Спереди, поперечно
    Объем двигателя: 1500 см3
    Объем моторного масла:
    Топливная система : Карбюратор
    Положение цилиндров: В линию
    Клапанный: OHC
    Количество цилиндров: 4
    Количество клапанов на цилиндр: 2
    Степень сжатия : 9.9
    Ход поршня: 71 мм
    Диаметр цилиндра: 82 мм
    Полностью электрический диапазон (WLTP):
    Среднее потребление энергии (WLTP):
    Электродвигатель
    Мощность системы:
    Системный крутящий момент:
    Передача инфекции
    Колесный привод: Передний привод
    Количество передач (АКПП):
    Количество передач (МКПП): 5
    Шасси
    Длина: 4205 мм | 165.6 дюймов
    Ширина: 1650 мм | 65.0 дюймов
    Высота : 1402 мм | 55,2 дюйма
    Колесная база: 2460 мм | 96,9 дюйма
    Передняя колея: 1400 мм | 55.1 дюйм
    Задняя (задняя) колея: 1370 мм | 53,9 дюйма
    Максимальное количество багажа (багажника): 400 л
    Передняя подвеска: Амортизирующая стойка
    Задняя подвеска : Винтовая пружина
    Максимальный вес: 1395 кг | 3075 фунтов
    Передние тормоза: Диск
    Задние тормоза: Барабан
    Снаряженная масса: 970 кг | 2138 фунтов
    Тип рулевого управления: Рулевая рейка
    Шины / Колеса
    Размер шин : 175/70 SR13
    Размер колесных дисков: 5Jx13

    Установка МПСЗ на ВАЗ 21099

    Установка SECU-3T usb rev.А в автомобиле ВАЗ-21099 1993 г.в. двигатель 21083.

    До установки SECU-3 в автомобиле работало несколько видов зажигания:

    СКЭ 1, затем был установлен блок зажигания «ПРИЗ», потом «ПРИЗ-2», поэтому сравнивать не с чем.

    С установкой агрегата особых проблем не возникло.

    Самой большой проблемой было переборщение с фирменной трубкой охлаждающей жидкости для CTS 19.3828, но можно купить другую от инжектора, они взаимозаменяемы и к тому же есть посадочное место для установки датчика, но меньше дороги мы не ищем проехал))).

    В трубе имеется заводской отвод датчика, просверлил отверстие 10,5мм и прикрутил М12 1,5. Датчик правильно установлен на свое место.

    Там также не было никаких проблем с установкой датчика положения и датчика референтной точки. Фирменные посадочные места для установки этих датчиков уже были на колоколе сцепления, как и штифт на маховике с момента выпуска автомобиля. (машина реэкспортная). Я купил такой же датчик положения и датчик точки отсчета (номер по каталогу 231.3847), но иногда возникала ошибка синхронизации. Проблема была решена прокладкой из картона 0,4 мм. Ошибка больше не появлялась.

    Датчик контрольной точки Датчик положения Датчик положения + Датчик контрольной точки

    Установил датчик MAP от Lanos (каталожный номер 14.3814). Можно было купить SECU-3T со встроенным датчиком MAP, но у меня уже был другой от Lanos, поэтому я решил сэкономить. Если бы его не было, я бы купил SECU-3T со встроенным.

    Питание блока и катушки зажигания у меня выполнено через отдельное реле напрямую от аккумулятора, а также установлен предохранитель, управление реле осуществляется от замка зажигания.

    Катушка зажигания для раздачи искры зажигания 2111-3705010, высоковольтные провода от форсунки 2114.

    Я установил двухканальный воспламенитель, но разделил в нем каналы, так что в одном устройстве 133.3774-03 два воспламенителя.

    Я использовал скрининг провода для установки датчика + Датчика опорной точки, для CTS и KS, пара находится внутри кабеля с слоем и на вершине есть экран слой с поперечным слоем.

    Весь процесс установки занял полдня, не говоря уже об установке датчика температуры, которая также заняла полдня.

    Поставил блок слева от водителя под приборной панелью, также вытащил кнопку переключения бензин-газ (так как газовая система не установлена, я использую эту кнопку для переключения карт).

    Я вынесла лампу СЕ на штатное место.

    Так как блок «ПРИЗ-2» остался, я поднес к нему выход датчика Холла и стал использовать как бортовой компьютер.

    SECU-3 находится на левой стороне Массив контактов разъема SECU-3T SECU-3T

    Блок SECU-3 меня очень порадовал.Машина работает очень стабильно, динамична, ПО отличный, к тому же есть техподдержка, за что ребятам огромное спасибо !!!

    Еще одно осталось установить регулятор силового клапана.

    Стартер

    Добавить комментарий

    Ваш адрес email не будет опубликован.
