Механический нагнетатель воздуха для автомобиля

Механический нагнетатель является одной из вариаций системы наддува воздуха, с целью увеличить мощность мотора. Главная задача эксплуатации такого решения заключается в создании значительно увеличенного давления, превышающего показатель атмосферного давления внутри впускного коллектора.

Устройства такого плана называют механическими по тому, что привод от коленчатого вала двигателя. Этим они отличаются от других систем нагнетания воздушной массы в цилиндры.

Особенности работы механического нагнетателя

Устройство по принципу работы схоже с турбокомпрессором. Он аналогично турбинам осуществляет целый список связанных между собой функций. Устройство затягивает воздух снаружи, осуществляя процесс его сжатия с последующее нагнетанием во впускную двигательную систему. Втягивается воздух благодаря созданному внутри коллектора разрежению. Для осуществления нужного уровня давления нагнетателям такого типа нужно вращаться на повышенных оборотах, опережая мотор. Нагнетается воздух во впуск благодаря разнице в давлении в системе.

Сжимаемый при помощи устройства воздух характеризуется увеличением температуры во время сжатия. Это приводит к понижению плотности, а итогом этого будет сниженный уровень давления. Механическую систему оснащают промежуточным охладителем для разрешения данной проблемы. Охладитель является воздушным или жидкостным радиатором, качественно охлаждающим сжатые воздушные массы после прохода устройства.

Особенности привода компрессоров

Механический нагнетатель воздуха для автомобиля с ДВС в конструктивном плане может иметь определенные отличия в сравнении с другими похожими решениями. Главное различие от схожих систем в основном является выступающая система его привода.

Приводное устройство нагнетателя может быть таким:

• система прямого привода, с которой описываемое устройство обладает креплениями для прямого соединения с фланцем коленчатого вала;
• зубчатые или плоские ремни ременного привода;
• привод, базирующийся на цепном приводе;
• зубчатая передача, под которой подразумевают редуктор цилиндрического типа;

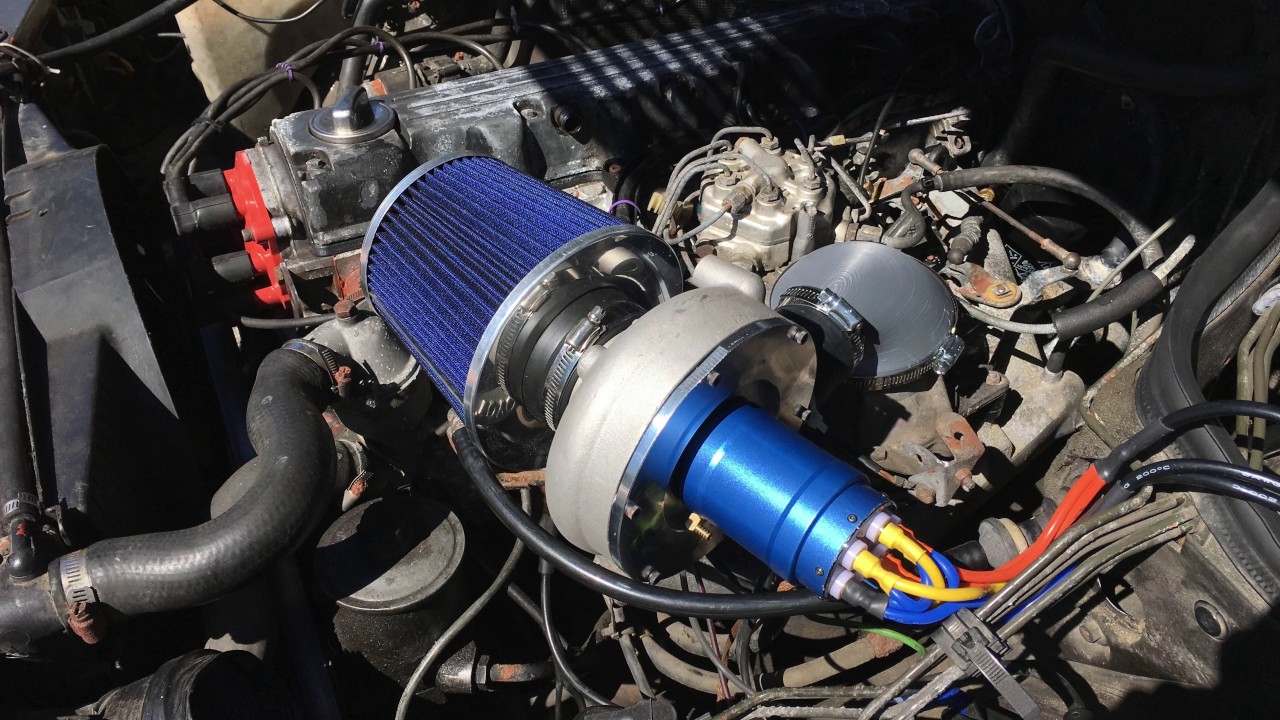

• электропривод, подразумевающий наличие отдельного электрического двигателя.

Разновидности

Теперь стоит рассмотреть каждую из разновидностей механического типа более детально.

Современные транспортные средства могут оснащать разнообразными вариациями компрессоров.

Широкое распространение получили 3 основных типа устройств:

• кулачковый;
• винтовой;
• центробежный;

Кулачковый тип

Такой механический нагнетатель является одной из первых разработок. Его начали устанавливать на транспортные средства с самого начала прошлого столетия.

На сегодня, реализуется данная конструкция таким образом, что компрессор оснащается парой роторов. Они могут обладать тремя или четырьмя кулаками, вращающимися встречно друг другу.

Кулаки располагаются таким образом, чтобы размещаться спирально по всей длине вышеупомянутых роторов. Угол закручивания данных элементов побирается с целью обеспечения наиболее эффективного процесса нагнетания воздуха с учетом возникающих параллельно этому потерь. Общая конструкция и принцип действия кулачкового варианта схожи с шестеренным масляным насосом, устанавливаемый смазочную систему ДВС.

Оказывающийся в нагнетателе воздух ловится кулаками ротора, перемещается в кулачковом пространстве и между стенками нагнетателя. В процессе он сжимается, а после этого начинается процесс нагнетания воздуху во впуск. Таков принцип называют нагнетанием внешнего типа. Такие компрессоры выделяются тем, что в большом темпе реализует необходимое давление.

Фиксируется и рост вышеуказанного давления одновременно с увеличением частотности вращения коленчатого вала транспортного средства.

Иногда кулачковый агрегат способен создать очень сильное давление, превышающее необходимый уровень. Как результат – образование воздушных пробок в канале нагнетания и ухудшение эффективности давления, что становится причиной общего снижения мощности силового агрегата во множестве рабочих режимах. Во избежание столь нежелательных последствий, в процессе использования агрегатов механического типа в обязательном порядке реализуют дополнительные меры по контролю и регулированию давления.

Вышеуказанное давление регулируют 2-мя распространёнными методами:

• Первый из них подразумевает регулирование давления посредство выключения агрегата. По большей части такой метод осуществляют посредством муфты электромагнитного типа;
• Второй вариант подразумевает пуск воздуха на этапе непрерывной работы устройства. Воздушную массу пускают посредством перепускного клапана;

Сейчас решения наддува механического типа оснащают схемами регулировки так. Комплексный вариант включает в себя входные датчики давления наддува и во впуске, электронные управляющие блоки и т.д.

Одновременно с этим прибегают к многочисленным механизмам исполнения. К ним относятся модули привода перепускного клапана электромеханического типа, муфтовый электрический магнит и прочие элементы. Нагнетатели рассматриваемого типа преимущественно дорогие. Такое положение дел обуславливается допусками недостаточных размеров на этапе производства.

Решения такого плана характеризуются повышенными требованиями к стерильности поступающего внутрь воздуха. В независимости от уровня или типа загрязнений или посторонних предметов внутри системы, чувствительный агрегат может быть легко выведен из строя.

Устройства данной разновидности характеризуются солидным весом, а также большой шумностью во время их работы. Производителями эффективно используется большое число мер для подавления шума, начиная от конструктивных корпусных особенностей и заканчивая использованием резонаторов, демпферов и прочих.

Винтовой тип

Нагнетатели винтового типа представляют собой конструктивно схожие решения с ранее рассмотренной вариацией.

Рассматриваемый сейчас агрегат включает 2 ротора-шнека определенной формы. Один из них обладает характерными выступами, а второй выемками-канавками. Эти элементы имеют форму, близкую к конической форме, а камера для воздуха между ними имеет меньшие размеры. Это будет заметно, если присмотреться к длине роторов. Поступающие смеси наружных газов захватываются шнеками, а после перемещаются и сжимаются. Процесс сжатия осуществляется при помощи шнекового вращения.

Последний этап процесса подразумевает нагнетание компрессированного воздуха. Главное отличие рассматриваемого устройства от кулачковой разновидности заключается в обеспечении внутреннего нагнетания. Воздух будет нагнетаться между шнеками, а это позволяет сделать эффективнее.

Центробежный тип

В случае центробежных разновидностей нагнетание воздуха реализовано по принципу, напоминающему принцип работы турбокомпрессора. Основывается агрегат на рабочем колесе-крыльчатке. Оно вращается с весьма и весьма большой скоростью, а по числу оборотов способно достигнуть отметки в пятьдесят или шестьдесят оборотов в минуту.

Принцип работы центробежного решения заключается в том, что поступавший воздух засасывается устройством в пространство внутри колеса. Центробежная сила воздуха перемещается по лопастям, а воздух из колеса выходит уже на больших скоростях, но уже характеризуется низким давлением.

Именно в процессе выхода оттуда воздух будет проходить по диффузору, имеющему целый ряд лопаток стационарного типа, располагающихся вблизи колеса-крыльчатки. Потоки воздуха на огромных скоростях после прохода через диффузор проходят процесс по преобразованию и превращения высокоскоростные потоки воздуха в низко-скоростные, но теперь уже с высоким уровнем давления.

Важно упомянуть, что такой вариант устройства является наиболее распространённым среди всех механических решений. Очень распространён такого типа механический нагнетатель на ВАЗ, и других, относительно доступных автомобилях. К главным преимуществам можно отнести компактность, малую массу, рабочую эффективность, взвешенную стоимость, а также широкий спектр различных вариаций крепления на моторе.

Минусами таких вариаций являются: сильно выраженная зависимость их мощности и скорости вращения коленчатого вала. Производительно стараются учитывать и эти недостатки, пытаясь их исправить.

Максимальное число отношения привода передаточного типа требуется для работы двигателя при низких оборотах. Минимальный уровень отношения задействуют в случае режима работы при скоростных оборотах.

Благодаря целому ряду конструктивных свойств нагнетатели первых типов устанавливаются на транспортные средства для обеспечения хороших динамических показателей при разгоне, в то время центробежные решения лучше всего справляются в случае работы мотора при пиковых нагрузках и максимальных показателях скорости.

Механические компрессоры в автомобилях

Такие устройства весьма востребованы как в случае дорогих автомобилей серийного производства, так и в случае спортивных машин. Нагнетатели активно задействуют в тюнинге авто.

Большую часть автомобилей спортивного типа оборудуют именно такими нагнетателями или комплексными решениями, включающими в себя сразу и механический агрегат и турбокомпрессор.

Стоит отметить и то, что наиболее массовые автомобили, в особенности среднего класса, оснащают компрессорами описанных выше типов крайне редко.

В погоне за мощностью: Нагнетатели

Нагнетатель как радикальное средство дать пинок под зад своему автомобилю

Теги:

Мода

Вторая мировая война

Бензин

Под капотом

Mercedes-Benz

Item 1 of 5

1 / 5

Как мы писали в предыдущем номере, увеличить мощность двигателя можно единственным способом — сжигая больше горючей смеси. Этого можно добиться разными способами, но наиболее распространенные — увеличение рабочего объема двигателя или увеличение подачи горючей смеси в цилиндры посредством наддува. Первая схема хорошо известна по американским многолитровым машинам. Очевидный плюс — простота конструкции такого двигателя и, следовательно, более высокий ресурс. Минус — большая масса, что ведет за собой увеличение габаритов и веса автомобиля и, как следствие, ухудшение управляемости.

Наддув обязательно ведет к усложнению конструкции двигателя, что не может не сказываться на надежности, но позволяет достичь большей мощности при меньших размерах и габаритах. Если на Porsche поставить 12-цилиндровый двигатель, мы получим классический американский автомобиль, пускай и с прекрасной разгонной динамикой. Удивительно маневренными немецкие машины делают компактные 6-цилиндровые двигатели, в которых они умудряются снимать с 3,5 л объема мощность в 456 л.с.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Наддувательство

Самым элементарным является инерционный наддув. Принцип его действия действительно прост: на капоте, если двигатель находится впереди, или по бокам или на крыше, если мотор сзади, ставятся дополнительные воздухозаборники, от которых по воздуховоду подводится дополнительный воздух к впускному коллектору. Заметим сразу, что воздухозаборники «ушастого» «Запорожца» никакого отношения к наддуву не имели — они служили для охлаждения двигателя. Точно так же заблуждались владельцы «тюнинговых» «Жигулей», которым умельцы устанавливали такие воздухозаборники на капоте. Дело в том, что инерционный наддув начинает работать только на скорости выше 180 км/ч, которую продукт отечественного автопрома развить не мог ни при каких обстоятельствах. А увидеть действующую систему в Москве можно на нескольких Pontiac Firebird Trans Am, на которые инерционный наддув ставился на заводе.

Реальную же прибавку в мощности можно получить, только установив компрессор. Если он приводится механической передачей от коленвала, то такое устройство чаще всего называют механическим нагнетателем в России, compressor — в Германии, supercharger — в Америке и blower — в Англии. Если же компрессор вращается турбиной, размещенной в выпускном тракте двигателя, то его чаще всего называют турбонагнетателем (turbocharger).

С немецким акцентом

Впервые наддув применил в своих автомобилях легендарный француз Луис Рено. По иронии судьбы сегодня Renault — одна из немногих компаний, не применяющая наддув в своих двигателях для легковых автомобилей. Мировую же известность механическим нагнетателям принесла компания Mercedes-Benz, устанавливающая наддувочные компрессоры в конце 20-х сначала на гоночные, а начиная с 30-х — и на серийные машины. После того, как компрессорные «Мерседесы» полюбили Адольф Гитлер и немецкие кинодивы, мода на наддувные машины перекинулась на Голливуд и оттуда — на весь мир. Золотой век немецких «компрессоров» закончился одновременно с началом Второй мировой войны. Основное применение компрессоров в военное время пришлось на авиацию: наддув использовался для компенсации недостатка кислорода на больших высотах. Особенно в этом преуспели американцы. Поэтому неслучайно в послевоенное время центр производства механических нагнетателей переместился за океан. Даже вновь появившиеся на «Мерседесах» после полувекового перерыва механические нагнетатели для немецкого гиганта поставляет американская компания Eaton, что, впрочем, не очень афишируется.

Но это не значит, что европейцы распрощались с идеей наддува. Ни для кого не секрет, что к мерседесовским нагнетателям в 30-е годы приложил руку небезызвестный конструктор Фердинанд Порше. Но на собственных двигателях он решил ставить турбонагнетатели. Проблема заключалась в том, что они приводятся в действие отработанными газами и должны выдерживать довольно высокие температуры. Долгое время не существовало жаропрочных и прочных материалов и турбокомпрессоры оставались капризными и ненадежными агрегатами. И только сильный прогресс немецкой оборонной промышленности 40-х годов в области авиационных турбореактивных двигателей наконец-то дал технологии и материалы для производства надежных автомобильных турбин. С тех пор лучшие турбомоторы в Европе — у Porsche.

Борьба с ямами

Современный турбокомпрессор конструктивно проще механического нагнетателя, но имеет собственные проблемы — высокую требовательность к качеству масла и, самое главное, медленный отклик на нажатие педали газа, что обусловливается инерцией турбины. С недостатком борются, устанавливая вместо одной большой две маленькие турбины (меньше масса — меньше инерция), по одной на свою сторону двигателя. Такая схема часто называется «битурбо».

Другая проблема, связанная с аэродинамикой турбины, так называемая «турбояма», — практически полное отсутствие наддува до 2500−2800 об./мин. Проблему решают разными способами, включая такую экзотику, как подкрутка турбины высокоскоростным электродвигателем.

Механический нагнетатель, который жестко связан с валом двигателя, имеет линейную зависимость наддува от оборотов: автомобиль практически мгновенно реагирует на нажатие педали акселератора, что особенно ценно при разгоне. Недостаток же данной схемы состоит в меньшем КПД по сравнению с турбонагнетателями: механический нагнетатель отбирает мощность с вала двигателя, а турбина приводится в движение практически дармовыми выхлопными газами.

Недокрутить — пропасть, перекрутить — пропасть

Независимо от схемы привода, собственно воздух нагнетает компрессор. Наибольшее распространение получили две схемы — роторнозубчатая схема Roots, запатентованная в 1866 году братьями Филандером и Фрэнсисом Рутсами, и центробежные нагнетатели.

Достоинство нагнетателей Roots в их простоте. Первоначально рассчитанные для двухтактных двигателей, подобные нагнетатели по сути являются импульсными, что не лучшим образом сказывается на характеристиках двигателей. При такой схеме частота вращения компрессора обычно составляет 0,5−2 частоты оборотов коленвала двигателя. На больших оборотах компрессор может выйти из строя, поэтому на современных нагнетателях применяются специальные центробежные муфты, ограничивающие обороты.

Рабочая частота вращения центробежных нагнетателей составляет 40−90 тыс. об./мин (на некоторых моделях — 90−130). Если перекрутить такой компрессор, поток нагнетаемого воздуха перестает быть ламинарным и возникающая турбулентность начинает тормозить поток — давление падает. Если же недокрутить, то центробежная сила становится недостаточной для создания давления и наддув практически сходит на нет. В итоге получается, что частоту вращения центробежного нагнетателя надо поддерживать в пределах +/- 50%, тогда как во время движения частота работы двигателя меняется в среднем в 7 раз. Все это приводит к установке разнообразных вариаторов и усложнению конструкции.

Другая проблема — в предельном максимальном давлении, которое могут выдержать автомобильные двигатели. Хорошие моторы позволяют поднимать давление во впускном коллекторе в 1,6−1,7 раза, а компрессоры запросто усиливают давление в 2,7 раза. Чтобы избежать повышенного давления, приходится ставить перепускные клапана для ограничения максимального давления.

Само собой разумеется, повышение давления на входе ведет к повышению давления в цилиндрах. Но современные автомобильные двигатели уже подошли к пределу. Степень сжатия в последних моторах Mercedes достигла 10−10,5 раз, а в Porsche — 11−11,5 раз. При большем сжатии даже высокооктановый бензин перестает гореть и начинает детонировать — взрываться. Выход — либо применять специальные гипероктановые топлива, имеющие степень сжатия 17−18, на основе метанола или нитрометана, либо ставить моторы, изначально имеющие низкую степень сжатия — 8−8,5. Это, кстати, объясняет, почему ставить нагнетатели на ультрасовременные двигатели бессмысленно.

Механика ручной сборки

В заводских условиях проще всего ставить именно турбонаддув — больше выигрыш в мощности, менее сложная конструкция, более простая регулировка. В механических нагнетателях добавляются проблемы с размыкателями на холостых оборотах, системами управления компрессора, вариатором и т. д. Хотя некоторых это не пугает — за возможность иметь ровную тягу во всех диапазонах некоторые компании идут на усложнение конструкции и ставят механические нагнетатели — например, Mercedes, Jaguar, Land Rover. Но это, скорее, исключение. Гораздо чаще на мощных машинах можно увидеть слово «Turbo».

Другое дело — тюнинг. Здесь побоку повышенный расход топлива, повышенная токсичность и холостой ход, главное — дополнительная мощность. Тюнинговый наддув двигателей — это царство механических нагнетателей и устаревших многолитровых моторов. И то и другое, само собой разумеется, американское.

С лучших современных двигателей, например с 2,2-литрового турбодвигателя Porsche, конструкторы умудряются снимать по 160 л.с. с литра. Классический 5,4-литровый двигатель GM выдает 70 л.с. с литра. Добавление дополнительных 50−100 л.с. на литр не приведет к летальным последствиям для такого мотора, в отличие от «европейца». Осталась сущая безделица — найти свободное место под капотом и купить за

$35 тыс. готовый набор для установки нагнетателя.

Является ли замена двигателя вентилятора работой своими руками?

3 февраля 2021 г., 00:54 Опубликовано писателем Оставь свои мысли

Мы все ищем способы сэкономить деньги, в том числе меньше тратить на ремонт автомобиля. Обогреватель вашего автомобиля содержит вентилятор и резисторы, которые могут выйти из строя, и в этом случае вы потеряете возможность контролировать скорость вращения вентилятора и температуру. К счастью, при наличии правильных инструментов и дополнительного времени двигатель вентилятора легко заменить в Новой Палестине, штат Индиана. Вот как заменить двигатель вентилятора автомобиля:

• Очистить место: Вам нужно место для работы и более безопасные условия. Начните с отключения отрицательной клеммы аккумулятора, чтобы не испытать шок. Разместите клемму там, где она не будет касаться металла. Для удобства снимите напольный коврик со стороны пассажира и найдите крышку панели управления под перчаточным ящиком. Выверните винты и откройте эту крышку. Если в вашем автомобиле есть подсветка пространства для ног или лампы в дверях, будьте осторожны, чтобы не повредить их.
• Снимите старый двигатель вентилятора: Электровентилятор крепится к блоку климат-контроля винтами. Скорее всего, вы увидите его чуть ниже вентиляционных отверстий обогревателя и кондиционера. Осторожно снимите винт, а затем двигатель — эти детали хрупкие, поэтому не торопитесь и двигайтесь медленно. Когда вы вынимаете двигатель из корпуса, обратите внимание на пластиковое колесо, обычно на дальней стороне корпуса двигателя. Делайте все возможное, чтобы не уронить детали на приборную панель, иначе вы будете страдать от сильной вибрации во время вождения.
• Замените пластиковое колесо: Снимите старое пластиковое колесо и замените его новым. Если есть пружинный зажим, удерживающий его на месте, будьте осторожны, чтобы не сломать и не потерять его. Если это произойдет, трудно найти замену, и вам, вероятно, придется заказывать ее у дилера. Зафиксируйте колесо на месте и верните двигатель в систему климат-контроля. Убедитесь, что это безопасно и что вы снова подключили все провода под приборной панелью.
• Тест: Перед тем, как прикрепить крышку приборной панели, подсоедините отрицательную клемму аккумуляторной батареи. Заведите машину и включите обогреватель и кондиционер. Проверьте температуру и скорость вращения вентилятора; он должен реагировать на циферблаты вашей системы климат-контроля. Как только вы убедитесь, что двигатель вентилятора работает, замените крышку приборной панели и напольный коврик. Если вы обнаружите, что ваш двигатель вентилятора по-прежнему не работает, вероятно, пришло время записаться на ремонт автомобиля. Ваша проблема с обогревом и охлаждением может быть чем-то другим, а не двигателем вентилятора.

Теперь, когда вы знаете, как заменить двигатель вентилятора автомобиля в Новой Палестине, штат Индиана, вам решать, стоит ли этот процесс вашего времени. Если вы решите, что лучше передать проблему с двигателем вентилятора вашего автомобиля надежному механику, Auto Air & Heating, Inc. здесь для вас. Мы занимаемся многими типами проблем с отоплением и кондиционированием воздуха, и замена двигателей вентилятора, скорее всего, для нас проще, чем для вас. Позвоните нам сегодня, чтобы назначить встречу.

Категория: Ремонт автомобилей переменного тока

Это сообщение было написано Writer

Как заменить двигатель вентилятора

Отопление и кондиционирование воздуха могут сделать поездку комфортной или жесткой. Хотя двигатель вентилятора не нагревает и не охлаждает воздух, он является критически важным компонентом способности вашего автомобиля делать это, поскольку он отвечает за проталкивание нагретого или охлажденного воздуха через вентиляционные отверстия автомобиля.

Транспортная система

Уровень навыка

Новичок

Это хороший проект для начинающих мастеров-любителей

Время выполнения

Менее 1 часа

Наиболее частым признаком отказа двигателя вентилятора является система кондиционирования и отопления, которая не реагирует на элементы управления HVAC. Поворот ручки на максимум приводит к тому, что воздух из вентиляционных отверстий не движется. Некоторые автомобили подают предупреждающие знаки о неисправном двигателе вентилятора, например, скулящий или скрежещущий шум в пространстве для ног со стороны пассажира при включенном обогреве или кондиционере. Еще одна проблема — это когда обогрев или кондиционер не включаются до тех пор, пока не будет преодолен лежачий полицейский или легкий удар или удар в область приборной панели. В конечном итоге эти предупреждающие знаки приводят к отказу двигателя вентилятора, поэтому почините его самостоятельно сегодня.

Тем не менее, прежде чем углубляться в эту работу, рекомендуется исключить другие причины, такие как реле, код неисправности компьютера, связанный с климат-контролем, отказ элементов управления нагревателем или выключателем вентилятора или любые другие электрические проблемы. Для диагностики любого из них может потребоваться некоторый опыт, но это лучше, чем замена двигателя вентилятора без необходимости.

1. Безопасность превыше всего: припаркуйтесь на ровной поверхности с включенным стояночным тормозом. Откройте капот и отсоедините аккумулятор.

2. Найдите расположение электродвигателя вентилятора в руководстве по ремонту. Обычно он находится в пространстве для ног пассажира, под перчаточным ящиком. В автомобилях, построенных до середины-конца 1990-х годов, двигатель вентилятора часто расположен в моторном отсеке на брандмауэре со стороны пассажира, на виду.

3. Снимите нижнюю панель отделки под перчаточным ящиком. В зависимости от модели для этого обычно требуется открутить несколько болтов. Также могут быть пластиковые соединители и зажимы. Если это так, будьте осторожны с ними, чтобы они правильно собрались вместе, без погремушек или шатающихся поверхностей.

4. Откройте и снимите перчаточный ящик (опционально для некоторых автомобилей). Обычно для этого достаточно отодвинуть фиксирующие зажимы в сторону, чтобы отсоединить перчаточный ящик от корпуса.

Pro Tip

Замените салонный фильтр прямо сейчас, если он подлежит замене, поскольку у вас есть легкий доступ к фильтру.

5. Упираясь головой в пространство для ног с фонариком, смотрите вверх, пока не обнаружите двигатель вентилятора.

6. Найдите от трех до шести болтов, удерживающих его на месте, и снимите их с помощью гнезд и храповика. Скорее всего, это будут болты метрического размера

   .

7. Блок электродвигателя вентилятора должен выскользнуть, что позволит вам снять вентиляционные соединения HVAC. Наконец, снимите разъем питания, который можно вытащить вручную или осторожно с помощью небольшой плоской отвертки на зажимах.

8. Сравните старый двигатель вентилятора с новой деталью и сориентируйте новую деталь, как если бы она была установлена.
