GSM сигнализация своими руками. Часть 2

Дорогие друзья, меня зовут Берестов Михаил.
Я  руководитель группы технической поддержки.

Очень часто Вы задаете по телефону вопросы про
«GSM сигнализацию своими руками. Часть 2»

В этой статье я предлагаю Вам обсудить этот вопрос.
А если что-то будет неясно или тема будет не раскрыта,
пишите, пожалуйста, вопросы или звоните по телефону.

Так же мы подберем оборудование под ваши задачи
и расскажем Вам, как правильно устанавливать его!


Берестов Михаил



В данной статье мы описываем схему и принцип создания GSM сигнализации своими руками.


Перед ознакомлением, рекомендуется прочесть первую часть статьи «GSM сигнализация своими руками»

Объёмные ИК-датчики движения могут работать по типу размыкания или замыкания. Эти особенности и способы управления контактами необходимо смотреть на инструкции к датчикам.

Например, наши сенсоры в нормальном состоянии имеют выходные замкнутые контакты, которые разрываются при срабатывании датчика. Используем это для управления генератором нажатий.

Выходы датчиков движения подключаются параллельно к другим концам оптрона. Таким образом, оптрон, в режиме охраны будет просто замыкать выходы генератора с землёй.

Токоограничивающий резистор будет единственной нагрузкой генератора. В случае размыкании цепи, ток будет идти уже через оптрон, а значит, система начнёт функционировать.

Далее необходимо настроить мобильный телефон, чтобы он стабильно работал в качестве дозвонщика нашей «GSM сигнализации своими руками».



Итак, необходимо произвести следующие действия:



  • Отключить автоматическую блокировку клавиатуры.

  • Очистить все журналы звонков.

  • Назначить переадресацию всех вызовов на номер MCA (Missing Call Alerting) – услуга «Вам звонили». Это очень важный момент, поскольку любой входящий звонок на номер сигнализации станет первым в списке, и тогда система при тревоге будет звонить именно на него.

  • Внести номер владельца в список и сделать на него вызов вынесенной кнопкой набора.


Наши ИК-датчики движения работают только по единственному принципу: в случае срабатывания, размыкается шлейф на 1 минуту. На протяжении этого времени, сигнализация будет выполнять набор номера владельца. Даже при поднятии и сбросе тревожного звонка владельцем, система вновь будет звонить, если контакт сигнализации находится в состоянии разрыва.

Если сигнализации своими руками предполагает использование нескольких тревожных датчиков, то все их выходы реле следует подключать последовательно, чтобы при размыкании контактов на одном датчике был разрыв всей цепи. Количество датчиков для такой системы ограничено лишь сопротивлением проводов.

Генератор и датчики получают электроэнергию от блока питания, мобильный работает от собственного аккумулятора и лишь раз в сутки на некоторое время (1-1,5 час) активируется таймер, который находится между телефоном и зарядным устройством, и таким образом подзаряжает АКБ телефона.

Для обеспечения резервного питания нашей «GSM системы своими руками» можно подключить параллельно к блоку питания аккумуляторную батарею через диод, для предотвращения разрядки АКБ при обесточивании БП.

Включение охранного режима выполняется замаскированной кнопкой, установленной на объекте охраны. Режим активации нашей «GSM сигнализации своими руками» осуществляется через единичную тревогу, что так же весьма удобно для контроля включения системы.

Итак, вполне нехитрая GSM сигнализация своими руками может считаться готовой к эксплуатации.
Как видите, принцип её построения и использования вовсе не сложен, а эффективность может быть весьма значимой.


Простая GSM сигнализация | Полезное своими руками

Самый простой способ охраны гаража и других объектов, это использовать старый, ненужный сотовый телефон, практически любой модели.

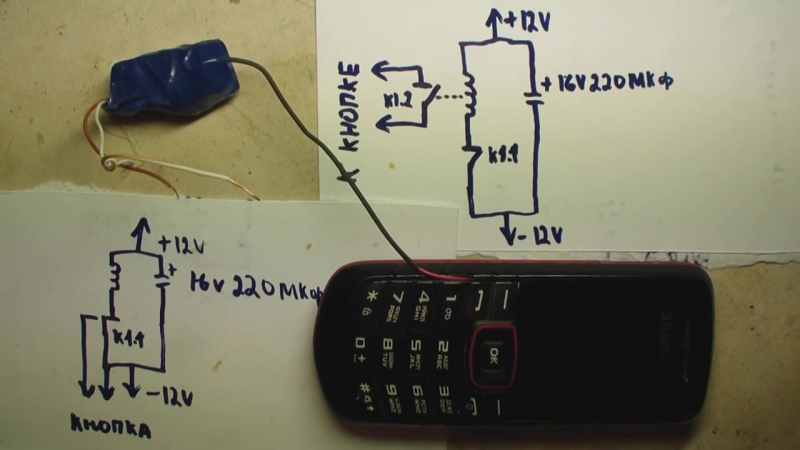

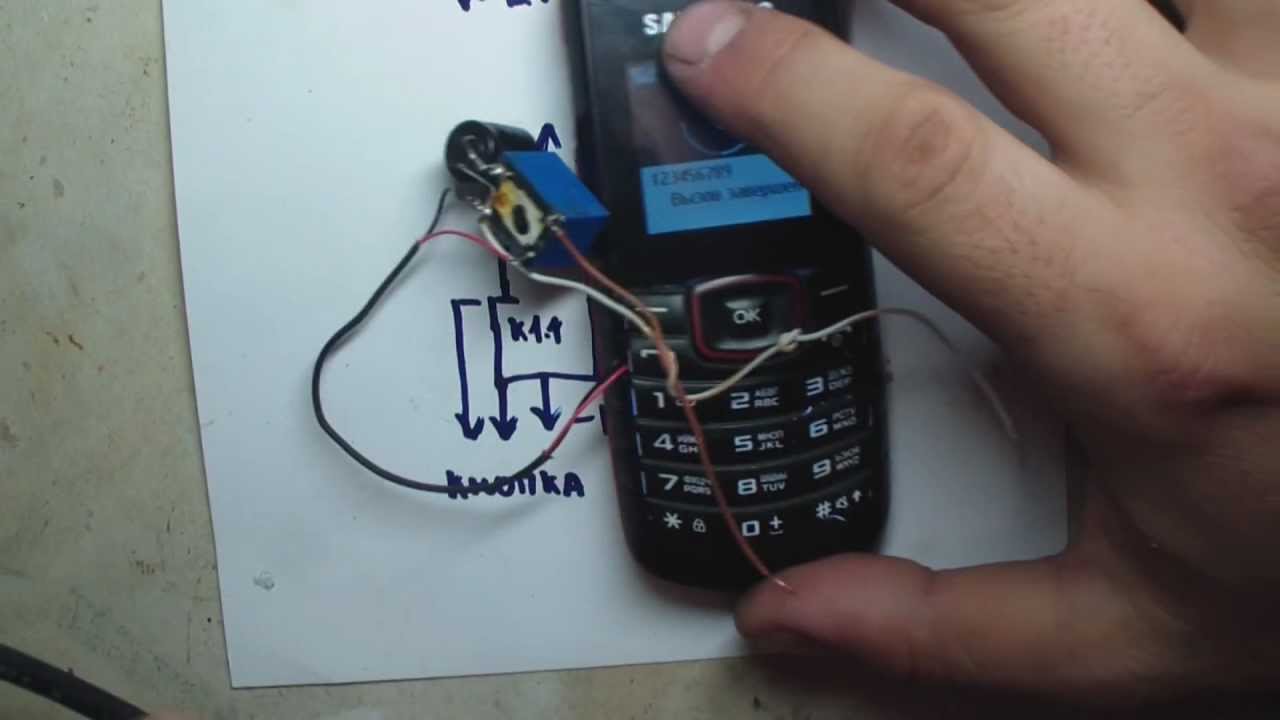

Для этого необходимо, настроить телефон на набор вашего номера одной кнопкой, к примеру “9” и отключить звонок и вибратор. Далее надо аккуратно разобрать телефон и параллельно кнопке “9” в удобном месте подпаять провода, лучше всего подпаяться к разъёму от матрицы кнопок (определить тестером).

Для зарядки телефона используйте стандартное зарядное устройство для этого телефона, добавив диод и резистор порядка 30 ом.

Для телефона с отбоем и выключением на одной кнопке используйте схему 1 с нормально сомкнутым герконом, это важно. Для телефона с раздельным отбоем и выключением используйте схему 2 и геркон с тремя контактами, в телефоне припаяйте ещё один провод к кнопке отбоя, один из проводов будет общий.

Разместите сотовый телефон и зарядное устройство, в скрытом безопасном месте. Установите геркон на косяке, а магнит на двери или воротах. Выключатель установите в потайном месте или закамуфлируйте под выключатель света.

Вместо герконов можно использовать концевые выключатели, но они не надёжны во влажной среде.

Перед выходом включите сигнализацию и закройте дверь, если сигнализация собрана по схеме 1, возможно поступит вызов, просто отбейте его. После входа выключите сигнализацию и также отбейте звонок, если поступит. Возможно это будет полезно в качестве проверки работоспособности. Если сигнализация собрана по схеме 2, звонки не успевают поступить.

Схема имеет существенный недостаток, если ворота будут закрыты сразу после проникновения, то сигнализация не сработает. Поэтому используйте нехитрое приспособление (см. рисунок) на которое устанавливается магнит геркона.

Работает оно следующим образом, перед уходом из гаража планку с магнитом поднимаете вверх и опираете на флажок, когда закроете ворота магнит упрётся в корпус с герконом и отойдёт назад, флажок опустится. Если открыть ворота, опустится и магнит, соответственно, если теперь закрыть ворота геркон не сработает. На оси планки и флажка, желательно поставить осевые пружинки.

Преимущество такого решения в том, что сигнализация работает при отключении электричества, что часто бывает в гаражах.

GSM сигнализация своими руками, с беспроводными датчиками, комплект беспроводной сигнализации, дешевая, простейшая, домашняя охранная, Falcon Eye, Simple, Itouch, набор.

GSM сигнализация своими руками

GSM сигнализация своими руками – возможно ли это? Сегодня на этот актуальный вопрос можно дать утвердительный ответ. Современные технологии и оборудование, представленное на рынке, позволяет обзавестись этим незаменимым помощником в любом виде – собранном и готовом, или отдельными адаптерами. Тем не менее, независимо от того, собираетесь ли Вы собирать и монтировать сигнализацию самостоятельно или планируете доверит это дело профессионалам, Вам следует знать основные принципы функционирования и состав рассматриваемой системы. Стандартный комплект GSM сигнализации состоит из извещателей, оповещателей, приемного и передающего оборудования. Однако техника не стоит на месте и GSM сигнализация простейшая, стоимость которой может быть ниже любой другой системы охраны, может быть дополнена устройствами, способными сделать Ваш комплекс неуязвимым. Большое распространение в настоящее время получили датчики, которые могут быть самого разного назначения: от привычных нам датчиков движения до узко специализированных — например, датчик разбития окон, открывания дверей, утечки газа или воды и другие. Принцип работы, по которому действует любая домашняя охранная сигнализация GSM, сводится к тому, что она передает на пульт централизованного управления или на мобильный телефон пользователя тревожные сигналы в виде SMS-сообщений. Может иметь GSM сигнализация набор устройств, в числе которых наличествует фотокамера. В этом случае система сможет передавать еще и MMS-сообщения.

GSM сигнализация своими руками может быть организована как на основе проводной, так и беспроводной технологии. Первая представляет собой наиболее сложный вариант и рекомендуется к установке в помещениях, которым требуется повышенный уровень защиты. Для дач, домов и квартир отлично подойдет GSM сигнализация с беспроводными датчиками. Монтаж такой системы настолько прост, что осуществить его можно самостоятельно, не прибегая к помощи специалистов. Комплект беспроводной GSM сигнализации мало чем отличается от своего аналога: разве что Вам не придется тратить время сначала на высчитывание необходимой длины кабеля, а затем – на поиски качественного огнеупорного провода. Беспроводные GSM-сигнализации, пользующиеся сегодня большим потребительским спросом, производят многие крупные компании. Хорошо известна российским покупателям Falcon Eye GSM сигнализация, отличающаяся большим количеством модификаций и современным лаконичным дизайном. Готовый комплект беспроводной системы представляет собой GSM сигнализация Falcon Eye Simple, комплектующаяся одним датчиком движения, двумя брелоками удаленного управления и одним магнитоконтактным датчиком.
Другим, не менее популярным устройством этого же производителя, является GSM сигнализация Falcon Eye Itouch, позволяющая подключать до 50 беспроводных датчиков. Если Вы все же горите идеей собрать комплекс полностью самостоятельно, то для основы лучше подойдет дешевая GSM сигнализация, которую Вы уже в соответствии с собственными потребностями и желаниями расширите до нужных размеров. Обеспечить безопасность жилища может как готовое решение, так и правильно собранная GSM сигнализация своими руками.
