Замена помпы на ВАЗ 2109 своими руками: что для этого необходимо и признаки изношенного водяного насоса (видео)

Содержание:

  1. Признаки износа
  2. Необходимый инструмент
  3. Процесс замены помпы
  4. Обратная сборка

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

  1. Ключи рожковые и накидные на «10» и «17»;
  2. Головки с воротками тех же размеров;
  3. Мощная плоская отвертка;
  4. Нож;
  5. Емкость для слива рабочей жидкости;
  6. Ветоши;
  7. Герметик;
  8. Домкрат;
  9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

  • ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
  • Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

  • Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

    Снятие защитной крышки

  • За болт шкива коленвал проворачивается до тех пор, пока не сойдется метка, нанесенная на шестерню распредвала с выступом на задней крышке. Затем пластиковая защитная крышка устанавливается на место, но не фиксируется, и проверяется совпадение метки на шкиву с меткой на крышке. Также дополнительно можно проверить совпадение меток на маховике, для чего нужно вытянуть заглушку смотрового окошка на картере сцепления. Все метки должны совпадать, если нет — нужно проворачивать коленвал дальше – до совпадения.

    Совмещение меток на распредвале

  • Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

  • Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

  • Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

  • Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

  • Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.
  • Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.

    Извлечение помпы

  • Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.
  • Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:



 Загрузка ...

Замена наружного ШРУСа на ВАЗ 2109

Заменить наружный ШРУС (шарнир угловых скоростей, «граната») на автомобиле ВАЗ 2109 (2108, 21099) можно без снятия привода колеса.

Необходимые инструменты приспособления и запчасти

Выколотка из мягкого металла

Молоток

Ключ на «30» (вороток с головкой)

Ключ на «17» (головка или торцевой)

Тонкое зубило

Плоскогубцы (желательно раздвижные)

Шлицевая отвертка или съемник стопорных колец

Новый наружный ШРУС (они одинаковы для приводов обоих колес автомобиля)

Новое стопорное кольцо ШРУСА

Смазка ШРУСа (ШРУС-4 или аналог) 40 гр

Новая ступичная гайка

При необходимости пыльник ШРУСа и хомуты к нему

Подготовительные работы

Устанавливаем автомобиль на ровную площадку и надежно фиксируем его (ручник, упоры под колеса)

При помощи тонкого зубила отгибаем края ступичной гайки колеса (они загнуты с целью фиксации гайки в паз хвостовика ШРУСа)

Ослабляем затяжку ступичной гайки переднего колеса (где будет производится замена) при помощи ключа на «30»

Поддомкрачиваем и вывешиваем оба передних колеса автомобиля (так мы снимаем прижимное усилие стабилизатора поперечной устойчивости на подвеску и тем самым облегчаем демонтаж нужных деталей)

Снимаем колесо

Очищаем от грязи детали передней подвески и привода колеса

Порядок замены наружного ШРУСа привода переднего колеса автомобиля ВАЗ 2109 (2108, 21099)

— Отворачиваем гайку ступицы колеса

Используем ключ на «30». Гайку и шайбу под ней снимаем.

Отворачиваем гайку ступицы колеса при помощи ключа на «30»
— Отсоединяем шаровую опору

Она крепится двумя болтами под ключ на «17» к нижней части поворотного кулака. Болты отворачиваем и снимаем.

Отсоединяем шаровую опору передней подвески
— Отсоединяем хвостовик наружного ШРУСа от ступицы колеса

Перемещаем переднюю стойку на себя, а хвостовик вытягиваем из отверстия в ступице. При этом стараемся, чтобы внутренний ШРУС не вытащился из коробки передач (стараемся сильно не перемещать привод на себя). На этом этапе могут возникнуть трудности с извлечением хвостовика из ступицы так как там шлицевое соединение, которое со временем «закисает». Для облегчения демонтажа можно стукнуть пару раз молотком через деревянную проставку (брусок) по концу хвостовика.

Извлекаем хвостовик ШРУСа из отверстия в ступице колеса переместив переднюю стойку на себя
— Снимаем пыльник ШРУСа

Хомуты со ШРУСа нужно снять оба — большой и маленький. Используем отвертку и плоскогубцы для рассоединения замка хомутов. После снятия хомутов сдвигаем пыльник вверх по «палке» привода (чтобы не мешал).

Снимаем хомут пыльника ШРУСа с помощью отвертки
— Демонтируем наружный ШРУС («гранату») с вала привода

Поворачиваем ШРУС так чтобы была видна его внутренность. Сбиваем его с вала привода при помощи выколотки из мягкого металла. Удары наносим по обойме. При этом стараемся удерживать привод, чтобы он не выскочил из коробки передач. По сепаратору и шарикам внутри него бить нельзя. Обычно хватает пары ударов, так как ШРУС крепится на пружинном стопорном кольце, которое легко сжимается.

Сбиваем ШРУС с вала привода при помощи выколотки из мягкого металла и молотка

Отверткой или съемником поддеваем и снимаем стопорное кольцо. Упорное кольцо снимать не нужно.

Упорное и стопорное кольца ШРУСа 2108, 2109, 21099
— Устанавливаем новый ШРУС

Закладываем в него новую смазку 20 гр. Устанавливаем на вал привода новое стопорное кольцо.

ШРУС ставим ровно и набиваем на вал молотком через выколотку. Устанавливаем на место пыльник предварительно заложив в него оставшиеся 20 гр смазки. Ставим хомуты. Замки хомутов стягиваем плоскогубцами. Перед затяжкой выдавливаем из под пыльника воздух немного сжав его.

Примечания и дополнения

Поводом к замене наружного ШРУСа на автомобиле ВАЗ 2109 может послужить появление хруста со стороны подвески при движении на небольшой скорости и одновременном повороте налево (направо). Это говорит о том, что пыльник ШРУСа потерял герметичность (порвался) и во внутрь гранаты попадает грязь. В качестве временной меры для устранения хруста можно попробовать промыть полость ШРУСа («гранаты») соляркой или бензином, просушить и заложить новую смазку.

Еще статьи автомобилям ВАЗ 2108, 2109, 21099

— Замена пыльника наружного ШРУСа ВАЗ 2108, 2109, 21099

— Замена сайлентблока рычага передней подвески ВАЗ 21083

— Просели пружины подвески ВАЗ 2108, 2109, 21099, что делать?

— Замена передних амортизаторов на ВАЗ 2108, 2109, 21099

— Замена стоек стабилизатора автомобиля ВАЗ 2108 (2109, 21099)

— Стучит передняя подвеска ВАЗ 2108, 2109, 21099

— Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Замена задних стоек на автомобилях ВАЗ 2108, 2109, 21099

— Замена шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099

Замена растяжки подвески ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Порядок работ

1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры ("башмаки").
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

2. Ослабьте гайку переднего крепления растяжки. 3. Ослабьте гайку заднего крепления растяжки. 4. Отверните три гайки крепления кронштейна растяжки.
5. Обязательно подсчитайте и запишите количество регулировочных шайб с переднего... 6. ...и заднего концов растяжки. 7. Окончательно отверните гайку крепления и снимите растяжку.

Примечания

Внимательно осмотрите растяжку. Если она погнута или есть повреждения резинометаллических шарниров либо старение, вспучивание или потеря упругости резины – замените поврежденные детали.

Часто при ударах лопается кронштейн растяжки. Если кронштейн поврежден, замените его.

Для замены резинометаллических шарниров растяжки, запрессованных в кронштейн и рычаг передней подвески, требуются специальный инструмент и навык. Для выполнения этой операции рекомендуем обратиться на станцию технического обслуживания.

8. Окончательно отверните гайку переднего крепления растяжки и выньте растяжку из кронштейна. 9. Установите новую растяжку в обратном порядке. При этом установите столько же регулировочных шайб с переднего... 10. ...и заднего концов растяжки, сколько было перед снятием.
11. Опустив автомобиль на землю, несколько раз сильно качните его и затяните соответствующими моментами: гайки крепления растяжки к рычагу и к кронштейну – 160–180 Н·м (16,0–18,0 кгс·м), гайки крепления кронштейна к кузову – 43–53 Н·м (4,3–5,3 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.

Замена охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Охлаждающая жидкость – она нужно только лишь для системы охлаждения и в других системах у автомобиля она больше негде не используется, благодаря ней при работе двигатель охлаждается и тем самым двигатель дольше закипает (Если система исправна, то вообще практически не закипает), если жидкость убрать из системы то он будет работать но настолько он будет быстро закипать (Где то за 5-10 мин.), что вам придётся постоянно глушить двигатель у автомобиля и ждать пока он хоть немного остынет, кроме того узнать температуру двигателя без жидкости вы никак уже не сможете, потому что датчик который следит за температурой считывает как правило температуру не у двигателя (Просто так уже все привыкли называть, хотя температура жидкости и двигателя при этом может даже отличаться) а у самой охлаждающей жидкости и как определит он температуру если этой жидкости нет, поэтому на будущее, не в коем случае не ездите на автомобиле если у неё вдруг вытечет вся жидкость, так как вы не далеко проедете и скорее всего загубите мотор у автомобиля.

Примечание!
Чтобы произвести замену данной жидкости в автомобиле, вам понадобиться: Пустая ёмкость литров на 10 не менее (Хотя можно взять и меньше, но чтобы жидкость не расплескать лучше всего 10 литровой тарой запастись), а так же гаечные ключи, чистой тряпкой ещё запаситесь чтобы ей вытереть руки и если жидкость попадёт на двигатель автомобиля, стереть её с него, кроме этого шестигранные ключи возможно понадобятся и разных видов отвёртки!

Краткое содержание:

Когда нужно менять охлаждающую жидкость?
Если следовать советам завода изготовителя (Делать так же как говорит завод изготовителя не рекомендуем, а просто возьмите на заметку себе), то жидкость нужно менять в автомобилях семейства Самара каждые 50.000-75.000 тыс. км. пробега, но в реале жидкость может и ранее прийти в негодность, за это отвечают такие факторы как качество жидкости (Если она будет поддельная то и 1000 км. хватит, чтобы она изменила свой цвет) и её срок годности (У каждой охлаждающей жидкости есть свой срок годности и по его истечению её обязательно нужно сливать и менять на новую, а иначе все присадки которые в ней находятся действие своё прекращают и двигатель во-первых будет быстрее закипать и во-вторых коррозия внутри деталей начнётся где жидкость протекает, вить жидкость имеет противокоррозийную присадку и тем самым когда срок годности у жидкости истекает, то и все присадки перестают действовать так как они должны), кстати начнёт того когда жидкость в негодность приходит поговорим, любая жидкость вы наверное обращали своё внимание при покупки имеет цвет (Красный, синий и т. д.), если после не продолжительной эксплуатации жидкость поменяет свой цвет на рыжеватый (Оттенок ржавчины) то жидкость поддельная её необходимо сразу же заменить на новую, вообще у качественных жидкостей оттенок очень стойкий и довольно долго они сохраняют свой цвет и в конце они только темнеют, поэтому если же ваша жидкость сразу поменяла цвет после заливки и не продолжительной езды на автомобиле, то вы залили тоже подделку которую лучше всего стоит заменить на новую жидкость.

Примечание!
Когда вы придёте в автомагазин (Вряд ли, но могут) рекомендуем вам проверить там жидкость на её качество, конечно вам придётся для этого открыть её но если сперва купить жидкость а позже при продавцах её проверить то проблем возникнуть у вас с приобретённой жидкость не должно, более подробно узнать о том как можно проверить жидкость на подделку и узнать чем же всё таки отличается между собой тосол и антифриз, вы можете в статье: «Полезная информация про антифриз и тосол на автомобилях ВАЗ», там всё подробно расписано!

Как заменить охлаждающую жидкость на ВАЗ 2108-ВАЗ 21099?

Сливание:
1) Начнём с того что сложного в этом нет ничего главное как всегда при ремонте знать кой какие нюансы, для начала вам нужно будет загнать свой автомобиль на смотровую яму и при этом машина должна стоять ровно, в крайнему случае допускается чтобы передняя часть у автомобиля была немного выше задней но не на оборот, кроме этого когда машина заедет на яму и двигатель вы заглушите, обязательно дайте ему полностью остыть, а иначе вы охлаждающей жидкостью обожжётесь когда её сливать будете, вить при рабочей температуре двигателя, температура жидкости достигает порядка 85-90 градусов.

2) После подготовки автомобиля открывайте капот у него, как только откроете найдите крышку которая закрывает расширительный бачок (Указана стрелкой) и отверните её, в зависимости от года выпуска автомобиля данный бачок может выглядеть по различному, но присутствует всегда в одном и том же месте, которое показано на фото чуть ниже:

3) Теперь сядьте в салон автомобиля и там до упора вправо ручку отопления переведите (Ручки к сожалению на фото ниже не видно, но место в которое вам её нужно будет перевести указано стрелкой), как только переведёте, выходите из машины и залезьте под её днище, находясь там снимите защиту картера чтобы она не мешала сливаю жидкости с радиатора, или же если у вас вместо защита установлен стандартный брызговик двигателя который ставился с завода на все автомобили семейства Самара, тогда прочтите подробную статью по его снятию, называется она: «Замена брызговика двигателя на ВАЗ».

4) После того как вы снимите всю защиту мешающую, переходите к сливанию охлаждающей жидкости, для этого выверните полностью две пробки но предварительно перед выворачиванием поставьте под них пустую ёмкость на 10 литров, то есть сперва начните к примеру с пробки радиатора, она выполнена в виде некоего вентиля который нужно отворачивать не ключом а просто руками (Указана эта пробка белой стрелкой на маленьком фото, она к сожалению плохо видна), как только отвернёте эту пробку из отверстия которое она закрывала сразу же польётся жидкость (Поэтому заранее ёмкость подставляйте), дождитесь того пока эта жидкость полностью сольётся, как только слилась переходите к отворачиванию пробки рубашки охлаждения (Указана красной стрелкой, как видите данная пробка совсем небольшая), но чтобы отвернуть её нужно получить доступ к ней а он закрыт модулем зажигания, поэтому вам этот модуль придётся снять вместе с кронштейном, более подробно о том как снять модуль читайте в статье: «Замена модуля зажигания на автомобиле», после снятия модуля, выверните полностью пробку рубашки охлаждения и дождитесь того пока из отверстия полностью выльется вся жидкость, после сливания жидкости вытрете тряпкой все места на которые попала жидкость и двигатель включая при этом.

Заливание:
1. Во-первых все пробки которые были вывернуты ранее (Пробка радиатора и пробка рубашки охлаждения) заверните обратно и после чего переходите к заливанию охлаждающей жидкости, на автомобилях с карбюраторных и с инжекторным двигателем жидкость заливается по разному, сперва разберём карбюратор (Если у вас инжектор то читайте рубрику Примечание! ниже), для заливая запаситесь отвёрткой с крестообразным лезвием и ей ослабьте немного стяжной хомут который крепит шланг подогрева (см. большое фото ниже), как только хомут будет ослаблен отсоедините этот шланг от штуцера карбюратора и здесь вам уже понадобиться помощь помощника (Хотя можете и сами сделать если нет помощника при себе), попросите своего помощника (Или сами сделайте) начать заливать охлаждающую жидкость в расширительный бачок (У этого бачка вы крышку ещё в самом начале отворачивали), всё это надо делать до тех пор пока жидкость не начнёт вытекать из штуцера карбюратора (см. маленькое фото ниже, штуцер стрелкой указан), как только начала, сразу же бросайте заливать её и подсоединяйте шланг на своё место и закрепить его стяжным хомутом не забудьте, а иначе во время езды отсоединиться.

Примечание!
Если у вас инжекторная система питания, то в таком случае перед тем как начать заливать жидкость разыщите дроссельный узел (Его ещё дроссельной заслонкой называют в народе, но это неправильное название) и после его нахождения, возьмите в руки отвёртку и ослабьте ей винт крепления шланга подачи жидкости (Указан красной стрелкой), после ослабления отсоедините шланг от штуцера (Указан синей стрелкой) и начинайте одной рукой заливать жидкость (Можете попросить помощника) а другой в это время держите (Или положите его куда ни будь) сам шланг рукой и как только из него потечёт жидкость, бросайте её заливать и подсоединяйте шланг на своё место и закрепите его винтом, а иначе при езде шланг отсоединиться, тем самым вы убережёте систему охлаждения от воздушных пробок и автомобиль не будет у вас перегреваться и печка нормально при этом греть нормально будет!

2. После завершённых операций, доведите уровень жидкости до нормы (Там на самом бачке метка MAX есть, это и есть уровень до которого жидкость заливать нужно) и заведите двигатель у автомобиля, пусть поработает некоторое время на холостом ходу до того пока вентилятор охлаждения не заработает (Если вентилятор у вас никогда не работал, тогда просто доведите двигатель до рабочей температуры), как только заработал глушите мотор и ждите пока он полностью остынет, за это время вы можете пока выполнить осмотр системы охлаждения (Посмотрите в таком случае на все места откуда вы шланги отсоединяли, на радиатор посмотрите, течи быть ни где не должно) и по необходимости дополнить в расширительной бачок ещё жидкость (Но это только когда двигатель полностью остынет и не в коем случае не выкручивайте пробку расширительного бачка пока двигатель горячий).

Дополнительный видео-ролик:
Более подробней процесс замены жидкости вы можете увидеть на примере автомобиля ВАЗ 2110, там всё точно так же делается как и на автомобилях семейства Самара и Самара 2.

Примечание!
Так к слову ещё добавим и по рекомендуем вам так же кстати сделать, сейчас всё объясним! Вы когда ни будь обращали внимание на крышку расширительного бачка? А она очень важна и благодаря ней не только жидкость не выплёскивается наружу, а она может создавать давление в расширительном бачке и по необходимости за счёт клапана который в ней установлен стравливать его когда он пересечёт необходимую отметку, в общем в расширительном бачке обязательно должно быть давление (Если не будет то жидкость наружу будет выплёскиваться), кроме этого при повышении давлении оно должно при помощи клапана который установлен на самой крышке стравливаться (Если не будет стравливаться, то при сильном нагревании жидкости давлении в бачке усилиться до такого состояния, что расширительный бачок у вас в прямом смысле разорвёт и остатки разлетятся по двигателю и жидкость вся при этом вытечет, достаточно не мало было таких случаев), но из-за неисправной крышке оно может и не стравливаться вовсе в связи с чем много проблем в будущем данная крышка принесёт, поэтому выбирать её тоже нужно внимательно, а более подробно о том как проверить работоспособность этой крышки, смотрите в видео-ролике который размещён чуть ниже:

http://www. youtube.com/watch?v=zlFT0xagm7o

Замена маслосъемных колпачков ВАЗ 2109 своими руками: пошаговое руководство

Замена маслосъемных колпачков (сальников клапанов) для автомобилей ВАЗ 2108–2109 осуществляется одинаковым способом. Потребность такой операции возникает из-за естественного износа или низкого качества деталей. Сальники клапанов претерпевают воздействие агрессивной среды, разнородного температурного режима. При необходимости производится замена не одного отдельного колпачка, а всей группы.

Функциональное назначение, причины и признаки износа

Маслосъемные колпачки – важная деталь, обеспечивающая продуктивную работу двигателя. Сальники клапанов служат для смазки газораспределительного механизма. Они не допускают утечки масла, попадания его в камеру сгорания. Колпачки снимают масло с движущегося клапана.

Маслосъемные колпачки разделяют две рабочие зоны двигателя: головку блока цилиндров и камеры сгорания. Верхняя часть колпачка постоянно находится в области интенсивного движения смазки мотора ВАЗ 2109. Нижняя – контактирует со сгораемой топливной смесью, газовыми отходами. Поэтому на колпачки приходятся напряженные нагрузки.

Резиновые элементы сальников теряют эластичность, расслаиваются. В результате этого масло по клапану стекает в камеру сгорания, попадает на свечи. Износ сальников убыстряется, когда они изготовлены из некачественных материалов.

Визуально убедиться в рабочем состоянии сальников ВАЗ 2109 невозможно. Эти детали спрятаны, добраться до них не просто. О том, что с сальниками возникли проблемы, свидетельствуют непрямые признаки:

  • сверхнормативный расход масла;
  • густой сизо-голубой дымок из выхлопной трубы;
  • маслянистый налет на свечах.
Полный набор таких качеств может подтолкнуть к замене сальников. Лучше посоветоваться со специалистами, проверить состояние маслосъемных колец (измерить компрессию в цилиндрах), герметичность прокладок (крышки клапанов, блока цилиндров, поддона). Только после полной диагностики следует приступать к замене старых сальников на новые.

Как произвести замену

Замена сальников в двигателе ВАЗ 2109 – это процедура сравнительно трудоемкая, требующая специальных навыков и определенного инструмента. Проводить ее желательно в гараже либо мастерской. Отводят для работ достаточное количество времени, чтобы не торопиться. Замена сальников в моторе ВАЗ 2109 требует аккуратности, точности, внимательности.

Подготовить все необходимое

Удачная замена маслосъемных колпачков может производиться и своими руками. Но для этого понадобится не только простой набор ключей. Придется позаботиться о подготовке специальных приспособлений. До начала работ необходимо снарядить:

Пошаговые действия

Поменять сальники клапанов можно, сняв головку блока цилиндров (ГБЦ). Некоторые специалисты утверждают, что это – единственный и самый надежный способ. Однако на практике большинство автолюбителей игнорируют такое убеждение и меняют сальники без демонтажа ГБЦ.

Вначале проводят подготовительные работы:

После этих операций приступают к непосредственной замене маслосъемного колпачка:
  • проворачивают коленвал, чтобы поршень под заменяемым колпачком вышел на верхнюю мертвую точку; вывернув свечу, вставляют в отверстие оловянный пруток, чтобы предотвратить выпадение клапана;

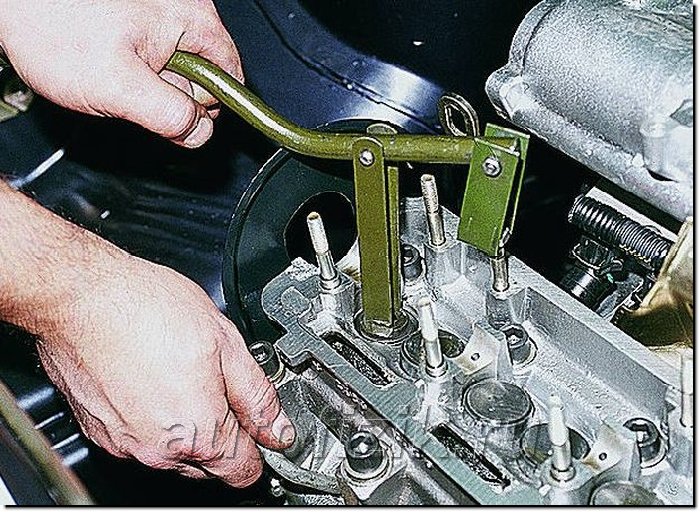

  • при помощи рассухаривателя снимаются пружины с клапана;
  • извлекают сухари, используя пинцет;
  • достают верхнюю тарелку пружины, внутреннюю и наружную клапанные пружины;
  • надевают цангу на колпачок, демонтируя его; умельцы проводят эту операцию плоскогубцами или отвертками;
  • перед монтажом нового колпачка с него снимают пружину;
  • подготовленный колпачок обмакивают в моторном масле, вставляют в оправку;
  • аккуратно запрессовывают колпачок, пока не упрется в нижнюю тарелку;
  • возвращают на место пружинку с колпачка;
  • аналогичным способом меняются остальные сальники клапанов;
  • замена заканчивается сборкой узлов и деталей в порядке, обратном по отношению к снятию;
  • вынимается из свечного отверстия пруток;
  • после монтажа сухарей, подставив металлический стержень, ударяют молотком по клапанным торцам – усаживают сухари на место;
  • устанавливая распредвал, следят за направлением кулачков 1-го цилиндра – они должны «смотреть» в сторону, противоположную толкателям клапанов;
  • при обратном монтаже все трущиеся детали смазывают моторным маслом.
Для лучшей наглядности можно посмотреть видео, показывающее замену сальников клапанов в моторе ВАЗ. Демонстрационное видео представит все этапы, пройдя которые, можно самостоятельно поменять эти важные детали.

Замена подушек двигателя ваз 2109, передней, боковой и коробки ♥ RtiIvaz.ru

Замена всех подушек двигателя…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодняшняя статья будет посвящена замене подушек двигателя ваз автомобиля 2109 передней, боковой и коробки КПП. Заводские подушки двигателя ваз 2109 достаточно надежны и служат довольно продолжительное время. Это связано с тем, что при их изготовлении применены качественные материалы, также соблюдена технология структурой производства РТИ резинотехнических изделий.

Однако все имеет свой срок при эксплуатации авто, материал резиновых опор стареет от естественного износа и тогда требуется обслуживание автомобиля, например замена подушек двигателя ваз 2109. Помимо естественного «возрастного» износа детали существует еще и аварийный выход резиновых опор двигателя из строя. Это может быть последствием аварии, наезда на препятствие, попадание в открытый канализационный люк и др.

Замена подушек резиновых необходима в случаях: появления вибрации, стука при трогании машины и торможении, а также и резком ускорении, плохом включении передач. Помимо этого при проседании подушек двигателя становится трудновыполнимой операция по замене ремня ГРМ, так как просевший двигатель практически вплотную «подходит» к правому брызговику, что затрудняет снятие крышки ремня ГРМ и обслуживание двигателя автомобиля.

При сильном проседании двигателя нагружаются шрусы так называемые гранаты полуосей, так как меняется геометрия их работы, что ведет к заметному сокращению их ресурса. На многих машинах появляется плохо уловимый стук в районе кулисы, что связано с проседанием двигателя и задевания ползуна КПП за тело стабилизатора поперечной устойчивости.

Как видим, отслужившие свое резиновые опоры способны принести массу неприятностей владельцам автомобилей и потому замена подушек двигателя ваз 2109 должна выполняться в кратчайшие сроки. Если вовремя не заменить неисправные подушки движка, то могут выйти из строя детали гораздо большей стоимости.

Для замены приобретайте опоры двигателя с эластичной резиной!…

Для выполнения работы потребуется смотровая яма или эстакада. Подъемник мы принципиально не рассматриваем, так как в гаражах наших автолюбителей он, как правило, отсутствуют. Также для выполнения работы потребуется: новая опора/подушки, таль или домкрат, набор торцовых головок и вороток, накидные ключи, трещотка, средство против ржавчины (при необходимости).

Сразу стоит оговориться при этом, что если требуется замена лишь передней подушки двигателя (балды), то эту работу можно выполнить без ямы на любой ровной площадке.

Схема работы по замене подушек двигателя автомобиля ваз 2109:

  •  Автомобиль «загоняется» на яму и страхуется надежными упорами.
  •  Снимается клемма с аккумуляторной батареи для безопасности выполнения работы.
  •  На двигатель заводится трос тали или ставится домкрат под поддон через деревянную поставку. Если заводится трос, то капот отрывается на максимально возможную высоту и ставится самодельный упор из любых подручных средств.
  •  Снимается защита двигателя.

Замена передней центральной опоры движка ваз 2109 (балды)…

Подушка двигателя ваз 2109 передняя «балда»

Перед началом работы надо обработать весь крепеж опор раствором против ржавчины, что облегчит сам процесс замены. При поднятии двигателя надо внимательно следить, чтобы не повредить элементы проводки или трубопроводов, выполняя эту работу не торопясь. Торцевой головкой «подрываются» все болты крепежа подушки и двигатель приподымается, далее работу удобнее всего выполнять воротком с трещоткой.

Начинать замену лучше всего с длинного болта, соединяющего кронштейн на поперечине кузова с опорой. Отдав гайку нужно попробовать вытащить болт, «поиграв» для этого туда-сюда, талью или домкратом. Как только будет «пойман» общий центр, болт выйдет от легкого усилия руки. Найдя это положение, оставляете болт в соединении и отдаете болты крепления подушки к блоку двигателя, после чего сняв все болты, снимаете старую опору.

Не забудьте пометить старую подушку (ее верх) любой отметкой, чтобы при установке новой резиновой опоры не «гадать» как ее правильно устанавливать.

Затем ставите новую резиновую опору, для начала лишь наживляя болты, чтобы везде все совпало, и затем затягиваете их, но не окончательно. После предварительной затяжки отпускаете натяжение троса тали или опускаете домкрат и производите окончательную затяжку болтов. Болты перед сборкой очищаете (если есть следы ржавчины, то щеткой по металлу) и слегка смазываете резьбу любой консистентной смазкой, например Литол-24 или графитной смазкой.

Замена левой (по ходу движения автомобиля) боковой подушки двигателя…

Боковая опора двигателя ваз 2109

В начале КПП коробка зацепляется тросом тали или поддомкрачивается для страховки.

При замене трех подушек двигателя ваз 2109 левая подушка расположена не совсем удобно для работы и при ее замене существует ряд трудностей. Демонтажу крепежа мешает корпус стартера, поэтому тут можно поступить двумя способами. Либо отпустить или снять стартер (несколько потраченных минут заметно облегчат замену левой боковой подушки двигателя), либо вывернуть шпильки крепления кронштейна резиновой опоры из «тела» КПП коробки.

Часто шпильки выходят сами при откручивании гаек, если же шпилька осталась на месте, то для ее выкручивания законтрив друг на друга две гайки, далее выкручивают за нижнюю гайку шпильку. С длинным болтом, крепящим подушку к кронштейну лонжерона, обычно нет сложностей и если задняя опора не просажена, то болт после откручивания гайки выходит свободно.

При установке новой левой подушки двигателя, для точного попадания шпилек по резьбе, КПП коробку нужно немного приподнять талью или домкратом. Затем вставить длинный болт, обжать весь крепеж, опустить домкрат и далее затянуть все уже окончательно. Если стартер отпускался или снимался, то все ставится на свои места.

Замена задней резиновой подушки КПП с металлической ручкой…

Подушка двигателя ваз 2109 задняя КПП

С помощью тали зацепляется КПП или ставится снизу домкрат. Затем «срываются» болты кронштейна подушки соединенного с КПП и сам корпус опоры в месте крепления его к кузову, далее силовой агрегат немного приподнимается. Теперь болты отдаются полностью, и опора коробки снимается.

При установке новой подушки нужно немного «поиграть» домкратом для точного совпадения отверстий, особенно это важно при установке вертикальных болтов крепления подушки. Часто из-за некоторого перекоса в этих соединениях при монтаже нарушается резьба. Когда наживляются эти болты, то нужно одно из отверстий центровать любым конусным предметом подходящего диаметра, а во второе отверстие вставить болт и «ловить» то положение, когда он свободно пойдет по резьбе. Затем уже поставить и второй вертикальный болт. Наживив все болты потом их равномерно затягивают, убирается домкрат и еще раз протягиваются все болты крепления задней подушки КПП.

Собственно, все. Ставится на место защита и на этом замена подушек двигателя ваз 2109 заканчивается. Весь процесс работы, с учетом предварительного снятия и последующей постановки защит занимает примерно 3 часа. Повезет, если ничего нигде не закисло, например шпильки, болты во втулках опор движка и так далее.
Видео:

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Вы так же можете ознакомиться с другими материалами:

Регулировка клапанных зазоров лады 2101-2107

Патрубки системы охлаждения автомобиля Калина и Приора

Самый лучший 2109 прошлого века

Патрубки радиаторов

Опоры двигателя Калина -1118

Прайс-лист по ремонту автомобилей ВАЗ 2108-2115

ДИАГНОСТИКА Стоимость
8 V 16 V
Подвеска передняя, задняя - диагностика 300 300
Диагностика двс от 500 -1000 от 500-1000
Протяжка подвески 709 709
Замер компрессии 400 500
Трансмиссия - диагностика 491 491
ДВИГАТЕЛЬ Стоимость
Венец маховика при снятом сцеплении - замена 294 294
Двигатель в сборе - замена 4500 5500
Двигатель - капремонт 22000 23500
Защита двигателя - снятие/установка 250 250
Колпачки масло съёмные - замена 2000 4000
Крышка клапанная - замена 422 621
Масло в двигателе - замена 349 349
Опора (подушка) двигателя - замена 545 545
Поддон двигателя - протяжка 491 491
Подшипник коленвала при снятом сцеплении - замена 327 327
С/У ГБЦ 2505 3500
Переборка ГБЦ 2500 3500
Прокладка поддона двигателя - замена 927 927
Прокладки впускного коллектора- замена 1308 1308-1749
Прокладки выпускного коллектора- замена 1308 1129
Распредвал - замена 1363 2499
Ремень генератора - замена 327 327
Замена ролика натяжителя приводного ремня 348 348
Ремень ГРМ - замена 1036 1940
Ролик ремня ГРМ - замена 1036 1940
Сальник задний коленвала - замена 2834 2834
Сальник передний коленвала - замена 1690 2594
СИСТЕМА ВЫПУСКА Стоимость
Глушитель - замена 491 491
Удаление катализатора (без с/у) 700 700
Коллектор впускной - замена 1363 1363
Коллектор выпускной - замена 1308 1179
Кронштейн приемная труба-КПП - замена 273 273
Прокладка приемной трубы - замена 491 491
Резонатор - замена 469 469
Труба приемная (ШТАНЫ) - замена 654 654
СИСТЕМА ПИТАНИЯ Стоимость
Бензобак - замена 981 981
Карбюратор - замена 600 -
Трубка топливная - замена 600 600
Топливная магистраль - замена 5000 5000
Фильтр воздушный - замена 164 164
Фильтр тонкой очистки топлива - замена 273 273
Шланг топливный - замена 251 251
СИСТЕМА ОХЛАЖДЕНИЯ Стоимость
Бачок расширительный ОЖ - замена 251 251
Жидкость охлаждающая - замена, слить/залить 491 491
Насос водяной (ПОМПА)- замена 2398 3302
Патрубок системы охлаждения, отопления при слитой охлаждающей жидкости - замена 153 153
Радиатор - замена 872 872
Термостат - замена 536 436
Электровентилятор охлаждения - замена 654 654
ВЕНТИЛЯЦИЯ И ОТОПЛЕНИЕ Стоимость
Кран отопителя (печки)- замена 1417 1417
Радиатор отопителя (печки) - замена 1308-3000 от 1500
Мотор печки - замена 872 от 872
СИСТЕМА ЗАЖИГАНИЯ Стоимость
Катушка зажигания - замена 273 273
Крышка трамблера, бегунок - замена 491
Провода высоковольтные - замена 218 218
Свечи (1 шт)- замена 44 54
Трамблер с регулировкой зажигания - замена 491
ЭЛЕКТРООБОРУДОВАНИЕ Стоимость
АКБ - замена 273 273
Замена датчика давления масла 164 164
Выключатель заднего хода - замена 382 382
Выключатель стоп-сигнала - замена 273 273
Генератор - замена 709 от 709
Замок зажигания - замена 818 818
Переключатель подрулевой - замена 709 709
Стартер - замена 654 654
Эл. двигателя омывателя лобового стекла кузов н/о, бачка - замена 109 109
ТРАНСМИССИЯ
Сцепление Стоимость
Бачок цилиндра сцепления, ГТЦ - замена 251 251
Жидкость сцепления - замена 382 382
Маховик - замена 3161 3161
Педаль сцепления - регулировка 327 327
Сцепление в сборе - замена 2943 2943
Трос сцепления - замена 491 491
Кпп Стоимость
КПП (снятая) - ремонт 3924 3924
КПП (снять - поставить) - замена 2524 2524
Кулиса КПП- замена 600 600
Масло КПП - замена 469 469
Подушка КПП - замена 532 532
Привод спидометра - замена 532 532
Трос спидометра - замена 469 469
Передняя подвеска Стоимость
Кронштейн растяжки (КРАБ) - замена 469 469
Замена сайлентблоков передних рычагов - 1 сторона 665 665
Стойка стабилизатора (1 сторона ) 229 229
Замена сайлентблоков продольной растяжки ("ромашки") (за 1 сторону) 436 436
Патрон вставной(амортизатор стойки) - замена 981 981
Подшипник опоры стойки (1 сторона) -замена 981 981
Подшипники передней ступицы ( 1 сторона) - замена 927 927
Привод в сборе (1 шт ) - замена 676 676
Пружина ( 1 шт ) - замена 850 850
Пыльник ШРУС (1 шт) - замена 769 769
Растяжка - замена 578 578
Рычаг подвески - замена 589 589
Стойка (амортизатор в сборе) - замена 763 763
Шаровая опора ( 1 шт. ) - замена 436 436
Замена проставок (1 шт) 500
ШРУС (граната) 1 шт - замена 818 818
РУЛЕВОЕ УПРАВЛЕНИЕ Стоимость
Вал рулевой - замена 600 600
Наконечник рулевой (1 шт ) -замена 382 382
Пыльник рулевой рейки - замена 1 744 1744
Рейка рулевая (в сборе) - замена 1 417 1417
Тяга рулевая в сборе (1 шт) - замена 491 491
Задний мост Стоимость
Балка в сборе - замена 3488 3488
Подшипник ступицы - замена 654 654
ЗАДНЯЯ ПОДВЕСКА Стоимость
Амортизатор ( 1 шт )- замена 545 545
Сайлентблок задней балки ( 1 сторона ) 545 545
Замена проставок (1 шт) 300 294
Втулки амортизатора (одна сторона) - замена 927 927
Втулки балки - замена 3924 3924
Пружина ( 1 шт ) - замена 545 545
ТОРМОЗНАЯ СИСТЕМА ЗАД /ПЕРЕД Стоимость
Барабан тормозной (1 сторона)- замена 327 327
Диск тормозной (1 шт)- замена 654 654
Жидкость тормозная - замена 491 491
Колодки тормозные задние (1 сторона) - замена 382 382
Колодки тормозные передние (1 сторона)- замена 273 273
Пыльник тормозного барабана - замена 687 687
Пыльник тормозного диска - замена 698 698
Регулятор давления задних тормозов (КОЛДУН) - замена 491 491
Рычаг стояночного тормоза (ручник) - замена 600 600
Рычаг стояночного тормоза (ручник) - регулировка 382 382
Направляющая на суппорт ( 4 шт) - замена 709 709
Суппорт - замена 632 632
Прокачка тормозной системы 382 382
Тройник тормозной системы с прокачкой - замена 709 709
Трос стояночного тормоза - замена 818 818
Трубки тормозной с прокачкой тормозов - замена 545 545
Усилитель вакуумный - замена 872 872
Цилиндр тормозной главный - замена 654 654
Цилиндр тормозной задний - замена 648 545
Шланг вакуумного усилителя - замена 327 327
Шланг тормозной - замена 327 327

ВАЗ 2109 Замена масла в КПП

На твоей машине захлопнулась коробка, а трансмиссия стала хуже? Это не значит, что вам потребуется ремонт коробки или ее замена.
Не спешите ломать голову, чтобы броситься на СТО, где сначала прикинут коробку, а потом выяснят причину шума, все может быть намного проще. Проверьте наличие масла в КПП, его уровень, а так же возможно его поменять, чтобы поменять.
Для ВАЗ 2109 замена трансмиссионного масла производится каждые пять лет, что в пересчете на пробег, примерно 70-75 тысяч километров. Сливная пробка в ВАЗ 2109 находится под коробкой, как показано стрелками на фото.
Масло в КПП остается в неизменном виде достаточно долгое время.

Примечание: Коробка передач (КПП) предназначена для преобразования силы тяги с последующей передачей на ее ведущие колеса, а также для ступенчатого изменения ее скорости за счет уменьшения или увеличения передаточного числа передаточного числа. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!КПП - одна из самых стабильных и «долгоживущих» частей автомобилей, неисправности у нее встречаются гораздо реже, чем у любых других деталей.

Номер, необходимый для замены:

  • идет 3 литра если коробка 4-х ступенчатая
  • 3,3 литра для 5-ступенчатой ​​коробки передач

Придется приобрести канистру объемом 4 литра, так как меньшая не может быть в продаже.

Необходимый инструмент

  • Воронка
  • Кэйд ключ на 17
  • Емкость слива (ковш)
  • Шприц специальный наполнитель (если коробка без зонда)
  • Тряпка (протереть щуп и руки)

Масло какой марки наливается в коробку

Сегодня в продаже очень много марок импортного и отечественного производства.Голова кружится от разнообразия, а глаза разбегаются.
Не рекомендуется приобретать самые дорогие и не обязательно импортные. Сегодня, как показывает практика, высокая цена не означает качество.
Так как сейчас много подделок. Вероятность приобретения подделки очень высока.
И не берите самый дешевый и первый . КПП Это не двигатель, а качество масла здесь так же важно, как и в моторе.
Раньше, когда еще не было трансмиссионного масла, мотор заливал в ваз коробку.Даже сам завод - производитель это рекомендует.
А теперь отсек в коробке передач - моторчик, тоже ничем не рискуете. Если заодно поехать зимой, а в КПП залил пол синтетикой, то в ящике он не промерзнет и на морозе не загустеет.
В настоящее время специально разработаны современные специальные трансмиссионные масла для автомобилей ВАЗ, например: TM-4A, TM-4, «Rexol T» с вязкостью 80W-85 (соответствует GL-4), «Омскол Транс». P »с вязкостью 80W-85 (соответствует GL-4/5),« Wasese TM4 »с вязкостью 80W-90 (соответствует GL-4), а также множество импортных импортных марок этого качества.
Рекомендуем выбирать подходящую машину и не купаться.
Для замены масла своими руками важно знать:

  • Процедура не требует от вас специальных навыков или навыков и специальных инструментов.
  • Замена масла в КПП на ВАЗ 2109 производится без охлаждения.
  • То есть после поездки рекомендуется заменить.
  • Щуп (указатель) находится под капотом, (если смотреть на переднюю часть автомобиля) справа внизу, на КПП.
  • Оптимальный уровень - это верхняя отметка о недопустимом уровне масла.
  • Не наливайте выше верхней отметки, она вытечет из коробки.
  • Нижняя отметка показывает минимально допустимый уровень.
  • Если уровень опустится ниже нижнего тега, ваш ящик выйдет из строя очень быстро. Чтобы этого не произошло, контролируйте уровень каждые 10 000 км пробега.

Это замена масла в КПП ВАЗ 2109:

  • Производим работы на подъемнике или смотровой канаве.
  • Предварительно прогреть бокс, проехав не менее 10 км на своей машине.
  • Сначала снимаем резиновую заглушку, промываем и зачищаем проволочное отверстие сапуна.
  • Затем установите колпачок на место.

  • Откручиваем пробку маслоподвески КПП, сначала подставляем маслобак под коробку.
  • Перетаскиваем и закручиваем масляную пробку на место.
  • Вытаскиваем щуп уровня масла.
  • Залить через отверстие щупа новый.

  • Протираем щуп тряпкой и устанавливаем на место.
  • Еще раз достаем щуп и проверяем уровень масла в КПП.
  • При необходимости залейте масло в коробку до верхней отметки.
  • Вот в принципе и все, у нас заменили, масло КПП ВАЗ 2109 теперь прослужит недолго, не забываем проверять уровень каждые 10 000 км пробега.

Замена масла ВАЗ 2109, КПП без щупа

Итак:

  • В коробках раннего выпуска (без масляного щупа) отверстие для крепления масла находится с правой стороны корпуса коробки.
  • Выкрутите пробку и шприцем залейте масло в коробку, ориентируясь на нижний край масляного отверстия.

Ну вот и все, замена масла КПП ВАЗ 2109 успешно изготовлена. Как оказалось, это совсем не сложно и вы справитесь, наши инструкции помогут сэкономить ваши деньги и время.
Процедура настолько проста, что обрабатывать сотню просто смешно. Все делать самостоятельно (если это не противоречит условиям гарантии вашего авто).
Вы всегда можете посмотреть видео, если у вас есть совместимый том.

ВАЗ 2109: устройство и замена трамблера

В статье будет рассмотрен автомобиль ВАЗ 2109, приведено устройство его трамблера. Нормальное функционирование трамблера - залог стабильной работы ДВС. Причина в том, что с помощью распределителя на электроды свечей подается искра. Причем происходит это не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?


Крайне важно, чтобы клапан работал нормально для достижения идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция распределителя зажигания заключается в том, что с его помощью корректируется угол опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечей. Причем этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка двигателя и многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам.Это задача трамблера зажигания, то есть трамблера. Если двигатель на автомобиле ВАЗ 2109, устройство распределителя которого рассмотрено в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, в ремонте нуждается сам распределитель. Процесс этот несложный, образование автоэлектрика не требуется, достаточно следовать небольшой инструкции.



Конструкция трамблера


Это основной элемент всей системы зажигания.Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределить высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен происходить цикл зажигания. На автомобиле ВАЗ 2109, устройство трамблера которого практически не отличается от одноименного «классического» агрегата, установлена ​​бесконтактная система зажигания. На автомобилях этой серии никогда не использовались системы контактного типа.Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как в ней очень много недостатков. Основное из них - наличие прерывателя контакта распределителя. Функции этого механизма в системе бесконтактного зажигания перешли на датчик Холла. Стоит отметить, что работа обеих систем практически одинакова. Единственное исключение - конструкция измельчителя. Вот такое простое устройство ВАЗ 2109. Карбюратор, если он находится в системе питания, распределитель зажигания является основным элементом.Если машина инжекторная, то трамблер в ней отсутствует.



Особенности конструкции


Кроме того, распределитель ВАЗ 2109, устройство которого рассмотрено в статье ниже, включает вакуумный и центробежный регуляторы опережения зажигания. Помимо них есть еще несколько элементов, способствующих нормальной работе дозатора. Помимо корректора вакуума, датчика Холла, центробежного регулятора, есть экран из пластика, позволяющий защитить внутреннюю поверхность распределителя от пыли и грязи.Ползунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одного края крышка крепилась двумя болтами. Распределитель ВАЗ 2109 состоит из таких элементов, устройство, фото и конструкция которого приведены в статье.

Как определить, сломан ли распределитель зажигания


Определить неисправность электронного распределителя зажигания достаточно просто.Автомобиль начинает дергаться при движении. И других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен. Двигатель начинает троить, когда машина набирает определенную скорость. Часто причиной этого является смазка контактов, которые находятся на корпусе распределителя. Также двигатель может вообще не запуститься. При превышении скорости происходит стук поршневых пальцев. Если скорость набирает крайне медленно, увеличивается расход газа, значит, происходит поломка распределителя зажигания или любого из его элементов.Крышка трамблера ВАЗ 2109 может быть разрушена.

Что могло выйти из строя?


Причем, чаще всего перегорает ползунок, распределяющий высокое напряжение на электроды свечей. Контакты, расположенные непосредственно в пластиковой крышке, тоже могут гореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Устройство трамблера такое, что без таких контактов некуда деваться.Сам датчик Холла тоже может выйти из строя. Очень часто подшипник этого датчика расшатывается или происходит его разрушение. Даже самая маленькая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие распределителя


Данная инструкция понадобится вам, если вам потребуется заменить распределитель ВАЗ 2109. Также для ремонта необходимо снять распределитель зажигания.Для этого сначала нужно отсоединить отрицательную клемму от АКБ. Затем - отсоединить все бронепровода, идущие к крышке распределителя зажигания. Шланг, идущий от вакуумного корректора к карбюратору, тоже отключен. Затем нужно отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка распределителя


Обратите внимание, что на автомобиле ВАЗ 2109 можно установить таймер только в одном положении его ротора.Поэтому перед тем, как снимать трамблер на ВАЗ 2109 с распредвала, никаких отметок ставить не нужно. Просто откручиваем три гайки, которыми корпус крепился к ГБЦ. Но перед этим необходимо отключить вилку, соединяющую датчик Холла с выключателем.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке распределителя устанавливать коленвал по меткам не нужно. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии.Дистрибьютора нельзя как-то ошибиться; становится только в одном положении. В этом случае контакт ползунка всегда будет в том положении, в котором он должен быть. О том, как поставить трамблер на ВАЗ 2109, сказать особо нечего. Главное правильно выставить метки на распредвале и коленвале.

Приступаем к разборке распределителя


Сначала откручиваем два болта, которыми крышка крепится к корпусу распределителя. Затем вытащите ползунок, потянув его вверх.Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа или подгорания. При этом в нормальном положении ползун должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произошло ослабление или он сломался или деформировался, необходимо полностью заменить каретку целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода распределителя ВАЗ 2109 необходимо отключить от системы питания.

Проверка ползуна и дальнейшая разборка


Для проверки целостности бегунка необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран для защиты от пыли. Затем получается вывод, с помощью которого передается низкое напряжение. Для этого нужно открутить болт, который ее фиксирует. Отверткой сожмите держатель и снимите провод.Затем откручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. После этого его можно будет удалить. Стопорное кольцо вытащено, вполне возможно, что потребуется большое усилие. Но можете не волноваться, этот узел вряд ли разорвет.

После того, как нужно открутить два болта крепления вакуумного корректора, распределитель ВАЗ 2109 без него работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора.При помощи отвертки необходимо вытащить тягу этого корректора с опорой на пластину.

Разборка Конец


После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную плиту. В случае появления задиров, надрывов или чрезмерного износа втулки необходимо полностью заменить этот элемент. Далее необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на валике распределителя зажигания.Штифт, фиксирующий сцепление, прижимается стопорным кольцом. Его надо удалить. Если уплотнительное кольцо изношено, затвердело или полностью сломалось, замените его новым. Чтобы выбить штифт из муфты, нужно взять хотя бы небольшой гвоздь, а лучше - тонкий пробойник. Затем демонтируйте пластину на центробежном регуляторе. Проверьте, как веса этого регулятора вращаются на осях. Если он тяжелый, то необходимо снять стопорные кольца и грузики. Тщательно очистите в нем все отверстия и смажьте.


Если вам нужно заменить датчик-прерыватель, то вам нужно открутить два болта, которые его крепили, а затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента следует проводить вместе с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Собирать в обратном порядке.

Как заменить внешний ШРУС на ВАЗ 2109.Вам будет интересно. Инструмент для работы.

Шарнир равных угловых скоростей (ШРУС), или, как его называют в простонародье, граната, появился в то время, когда на рынок начали выходить переднеприводные автомобили, и его основная задача - передача команды от редуктор к ведущему колесу. Если вы помните, в заднеприводных автомобилях эту функцию выполняет карданная передача ... У переднеприводного автомобиля такой механизм приведет к увеличению его размеров, и, соответственно, вместе с ним будет расти и цена.

Что касается ВАЗ-2109, то у этой модели два ШРУСа: внешний и внутренний.

И сегодня мы поговорим о том, как заменить на этот автомобиль внешний пыльник, так как именно он чаще всего деформируется и ломается.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, ВАЗ-2109 особенно сложно поддерживать длительное время в рабочем состоянии гранатомёт. Основными причинами его выхода из строя, в первую очередь, могут быть неблагоприятные климатические и внешние факторы.В результате на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь петли попадает пыль и грязь, из-за чего детали гранаты изнашиваются. Выявить это несложно: когда машина движется и на поворотах, машина издает «четкий» звук, и это первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, вы приехали в гараж и обнаружили на шарнире следы смазки, то необходимо немедленно произвести полную замену ШРУСа вместе с пыльником, так как детали этот механизм нельзя поменять местами.

Инструкции

Перед тем, как приступить к любому виду ремонта, нужно подготовить все, что пригодится в процессе. Итак, чтобы снять гранату с ВАЗ-2109 нам понадобится головка на 30 (требуется для снятия гайки ступицы) и 13 (для снятия шариковой гайки), а также молоток и отвертка для хомутов.

Приступим?


Внимание! Гайку ступицы не нужно затягивать с большим усилием. После установки колес затяните болты, не прилагая больших физических усилий.

  1. Снимаем машину с домкрата, кладем кирпич под переднее колесо и плотно закручиваем гайки.
  2. Ну а теперь залейте масло в коробку передач.

Автомобиль ВАЗ 2109, в отличие от предшественников, имеет передний привод. В его конструкции для передачи крутящего момента от КПП на колеса вместо редуктора заднего моста используется так называемый ШРУС (в народе «Граната»). Поскольку этот механизм постоянно находится в движении, его компоненты быстро нагреваются.Поэтому для снятия температуры в «гранате» используйте специальную смазку. А чтобы на деталь не попадала пыль, а смазка быстро не забивалась, используйте специальные пыльники - чехлы, защищающие «гранату» от загрязнений.

Конструктивно в машине два ШРУСа и два пыльника - внешний и внутренний. Наружные устанавливаются на ступицу, а внутренние - в механизм коробки передач. В целом эта деталь рассчитана на довольно длительную эксплуатацию, но, как и все детали и механизмы автомобиля, может потребовать ремонта или замены.Как сделать замену своими руками, читайте дальше.

Симптомы и причины поломки

Чтобы без диагностики определить, сломалась «граната», достаточно просто послушать машину. Если во время движения, особенно на поворотах, из переднего колеса слышен характерный шум или стук, то вашу «гранату» необходимо заменить. Причем проводить его нужно как можно быстрее, иначе последствия могут быть катастрофическими.

Чтобы убедиться, что «диагностика» верна, можно проверить люфт на приводном валу.Попробуйте немного покачать рукой, и сразу будет заметен люфт. С проверкой пыльника все намного проще. Поверните переднее колесо в любом направлении до упора и проверьте его на наличие трещин или полос. Если они есть, то необходимо заменить оба пыльника.

Интерьер

Замена внутреннего ШРУСа ВАЗ 2109 осуществляется при наличии следующих деталей и инструмента:

  • Тиски;
  • Набор ключей;
  • Hammer;
  • Джек.


Прежде всего снимите с автомобиля весь привод и закрепите его в тисках. Для снятия пыльника потребуется демонтировать фиксаторы шруса. После того, как эта процедура будет проделана, можно приступать к снятию самой детали. С помощью молотка нанесите несколько сильных ударов по детали, чтобы она вышла из крепления. В конце этой части есть пластиковый наконечник. Его необходимо аккуратно снять для последующей установки на новую «гранату».

Перед заменой все крепежные детали и сам ШРУС необходимо смазать специальной смазкой.Затем осторожно вставьте новую деталь обратно в привод. Для этого воспользуйтесь молотком и деревянным бруском, чтобы не повредить деталь.

Внешний

Замена внешнего ШРУСа ВАЗ 2109 проводится в основном без снятия привода. Для этого необходимо поддомкратить передние колеса и установить переднюю часть автомобиля на специальные опоры. Колеса должны быть подвешены, чтобы привод мог свободно вращаться.

Затем открутите винты крепления колеса и снимите его, а рулевое колесо поверните до упора в любую сторону.Отсоедините шкворень от шлицевого конца «гранаты». Откручиваем гайки пыльника и снимаем его. Осторожно выбейте из коробки передач внутренний шрус, а после - наружный. Привод должен оставаться на месте и закреплен.

Теперь можно заменить ШРУС или провести профилактическое обслуживание, промыв его бензином. Если на нем видны повреждения, то замена просто необходима. При замене внутренней гранаты вставьте временную заглушку в отверстие редуктора, но не закрепляйте ее.После завершения замены выньте внутреннюю «гранату» и замените на ее место внешнюю. Соберите полностью и вставьте шрус обратно.

После того, как все будет на месте, поставьте колесо на место и перед началом движения проверьте работу рулевого колеса. Если руль поворачивается нормально, до упора и не сопровождается хрустом, значит, вы все сделали правильно.

В процессе эксплуатации автомобиля необходимо периодически контролировать состояние пыльников ШРУСов.ШРУС - шарнир равных угловых скоростей, обеспечивающий передачу крутящего момента от КПП ВАЗ 2108 2109 21099 на передние колеса.
Очень часто сталкиваешься с тем, что под понятием ШРУС понимают несколько иное. Некоторые называют весь механизм трансмиссии ШРУСом, некоторые делят эти понятия на внутренние и внешние ШРУСы. Если немного подумать, то понятно, что в простонародье весь механизм полностью называют ШРУСом. Однако в руководствах по эксплуатации ШРУС делится на внутренний и внешний, а также карданный вал.Внутренний ШРУС вставляется в коробку передач, внешний ШРУС вставляется в ступицу, ведущий вал соединяет оба ШРУСа.
Теперь вернемся к пыльникам. Пыльник предотвращает попадание грязи и влаги внутрь ШРУС. Поэтому, если порванный пыльник не менять, то его смазка вымывается, а пыль попадет внутрь. ШРУС на поворотах начнет хрустеть, а со временем может заклинить и развалиться. Порванный пыльник легко определить по типу смазки на его поверхности, или часто бывает, что он ломается пополам.
Перед заменой нужно сходить в автомагазин и приобрести новый пыльник ШРУСа, цена 3 доллара. Также понадобится смазка для ШРУСов, цена около 1 доллара. Также необходимо обратить внимание на то, на что Хомуты порванный пыльник стянут, при необходимости купите новые обжимные хомуты.
Замена пыльника наружного ШРУС ВАЗ 2108 2109 21099:
Наружный пыльник ломается чаще, чем внутренний ШРУС. Это потому, что в процессе эксплуатации он деформируется сильнее и чаще.Из инструмента нужно подготовить:
- Головку 30 открутить гайку ступицы.
- Головка 13 для выкручивания шара.
- Молоток.
- Монтировка и отрезки тонких трубок.
- Отвертка для хомутов.
1) Самое первое, что нужно сделать перед заменой пыльника ШРУС ВАЗ 2108 2109 21099 - это слить с КПП. Как это сделать, подробно описано в разделе. Масло сливается, потому что придется снимать весь ШРУС, включая его внутреннюю часть, вставленную в коробку передач. Соответственно, если масло не слить, то после снятия ШРУС оно выльется на землю.
2) Перед подъемом машины ослабьте гайку ступицы.

Подставляем кирпич под задние колеса, противодействуем гайке ступицы, затем надеваем на нее головку на 30 и пытаемся открутить. Гайка ступицы затягивается с большим усилием, поэтому для ее откручивания нужен хороший рычаг. Обычно в этом помогает кусок трубы длиной около полуметра. Ни в коем случае не пытайтесь ослабить гайку ступицы на шестерне и на домкрате - можно повредить дифференциал коробки передач.
3) Сняв и немного ослабив гайку ступицы, нужно поднять машину.И только потом откручиваем гайку ступицы и снимаем ее шайбу. Снимите колесо со ступицы.


4) Затем головкой на 13 откручиваем два болта крепления шара к ступице.


После этого появляется возможность перемещать ступицу вместе с передней стойкой. Перемещая ступицу, снимаем наружный ШРУС ВАЗ 2108 2109 21099 со ступицы.


5) Теперь нужно выбить внутренний ШРУС из КПП. Это делается ударом молотка по креплению, прикрепленному к внутреннему ШРУСу.


Если у вас нет монтировки, вы можете использовать кусок трубы.
6) Вытаскиваем ШРУС из КПП и несем в тиски, в которых зажимаем его вал.


7) Теперь нужно снять зажимы с порванного пыльника. Затем загибаем пыльник обратно к голенищу или просто ножом разрезаем и снимаем.
Кстати, внутренние и внешние ШРУСы часто называют гранатами. Это потому, что когда их нет на древке, они выглядят как гранаты. В интернете можно найти статьи «Замена внешней гранаты Ваз 2109» или что-то подобное.
8) Сняв пыльник, молотком сбиваем внешнюю гранату.


Бить надо по самому краю, чтобы не повредить. Необходимо удалить старую смазку со сбитой гранатомета ВАЗ 2108 2109 21099, так как она уже в песке и пыли.


Затем нужно обмыть гранату в бензине или керосине и еще раз хорошенько потереть, удаляя старую смазку.


9) Ставим на карданный вал новый пыльник и загибаем обратно. Молотком забиваем внешнюю гранату на место. А теперь тщательно смажьте внутреннюю часть гранаты, каждый шарик, обоймы, внутренности пыльника смазкой для ШРУСов.


Затем надеваем на гранату пыльник и стягиваем большим хомутом.


10) Теперь осталось только установить весь ШРУС в сборе обратно на ВАЗ 2108 2109 21099.Сначала, конечно, вставляем в коробку передач. Перед этим не забудьте протереть сальник от пыли. И снова забиваем ШРУС в коробку передач молотком.
11) Ставим ШРУС в ступицу и прикручиваем шаровую на место. Затягиваем гайку ступицы, не забывая о шайбе, но не затягиваем с большим усилием.
12) Установите колесо и слегка затяните болты.


Опускаем машину с домкрата, кладем под переднее колесо кирпич и с усилием затягиваем гайку ступицы.Буртик на гайке должен находиться на том же месте, где вы изначально откручивали колесо.


Накручиваем гайку, исключая ее самопроизвольное откручивание.
13) Осталось залить масло в коробку передач и все, замена пыльника наружного ШРУС ВАЗ 2108 2109 21099 успешно завершена.

Конечно, если ваша коробка передач не требует обслуживания, то вам придется немного помучиться с заливкой масла в коробку передач. Всегда заливаю масло через отверстие, до него намного легче добраться.
Если вы делаете эту работу впервые, обратите внимание на следующие моменты:
- Не забудьте слить трансмиссионное масло.
- Ослабьте гайку ступицы на земле (не на домкрате).
- Подготовьте кусок трубы, так как гайка ступицы откручивается и затягивается с большим усилием.
- Не надо бояться выбивать ШРУС, когда делаешь это впервые, кажется, что молотком сломаешь. После того, как вы пару раз поменяли пыльники, вы вспомните свой первый опыт со смехом.

Замена пыльника наружного ШРУСа ВАЗ 2109 осуществляется достаточно просто, даже разгрузка слесаря ​​не требуется. Даже полная замена внешней гранаты не составит труда, если за машиной ухаживать. Проблема может быть создана только откручиванием гайки ступицы. И это маленькие тонкости этой процедуры, о которых и пойдет речь ниже. При эксплуатации автомобиля необходимо следить за состоянием пыльников, иначе гранаты будут разрушены в результате попадания внутрь пыли, грязи, воды.


Сумасшедший скрежет и стук колес сбоку, особенно при запуске с повернутым в сторону рулем. Это первый признак того, что гранаты вышли из строя. Срок службы ШРУСов достаточно большой, но на него влияет множество факторов:

  1. Стиль вождения автомобилиста. Чем резче старты, тем короче срок службы сустава. То же и с торможением.
  2. Уход за пыльником. Если есть даже небольшая трещина, необходимо полностью разобрать привод, промыть гранату в растворителе или керосине, просушить, смазать и установить новый пыльник.
  3. Качество товара на момент покупки. Некоторые производители делают петли из низкосортной стали, а это недопустимо, так как механические нагрузки очень велики.

Обратите внимание на состояние пыльника рулевой рейки ВАЗ 2109. От этого также зависит удобство управления автомобилем. Но с заменой намного сложнее. Цена одного комплекта внешних ШРУСов не менее 950 руб. Причем стоимость может отличаться, все зависит от региона и жадности продавцов.Состоит из набора:

  1. Прямая петля.
  2. Два зажима.
  3. Пыльник.
  4. Пакет со смазкой.
  5. Кольца стопорные.

Но цена пыльника колеблется в пределах 150-200 руб, плюс новые хомуты - не более 50 руб. Разница ощутимая, поэтому заменить пыльник дешевле, чем ремонтировать накопитель.

Снятие внешнего ШРУСа ВАЗ 2109


Все работы можно проводить без смотровой ямы и эстакады; достаточно иметь хороший домкрат и опору.Порядок разборки следующий:

  1. Установите упоры под задние колеса.
  2. Снимите колпак переднего колеса.
  3. Разблокируйте гайку с помощью острого долота и молотка.
  4. Отломите гайку с помощью головки «30» и длинного рычага.
  5. Оторвать четыре болта крепления колеса к ступице.
  6. Подставьте домкрат под ремонтируемую сторону и поднимите его.
  7. Снимите колесо. Под кузовом желательно установить опору.
  8. Вытащите шплинт из концевого пальца рулевой тяги и отверните гайку.
  9. Съемником вытащить палец из поворотного кулака.
  10. Откручиваем два болта крепления шаровой опоры. Это будет проще, чем выбить палец съемником из ступицы.
  11. По стойке хаб теперь "гуляет" свободно. Лично я выбиваю внутренний ШРУС небольшой зубилом и молотком. Буквально 2–3 резких и точных удара при выходе из коробки. Но обязательно слейте 2/3 масла из КПП, иначе потеряете.
  12. Вы выбиваете внешнюю гранату из ступицы.

Можно не снимать привод полностью, но это не очень удобно. Гораздо приятнее работать с гранатами, если они есть и могут быть зажаты в тисках, чем гнуться на три смерти под машиной. Перед заменой пыльника внешней гранаты оцените состояние всего привода, нет ли повреждений или дефектов. Ведь может оказаться, что потребуется не частичный ремонт, а полный.

Замена пыльника своими руками


Порядок замены:

  1. Снимите два зажима.
  2. Если вы не планируете нигде использовать старый башмак, то можете разрезать его ножом.
  3. С помощью молотка и деревянной проставки выбить наружный ШРУС. Постарайтесь не повредить его, ведущий вал желательно зафиксировать в тисках.
  4. Желательно заменить пыльник и внутреннюю гранату, чтобы в случае чего снова не проделывать работу.
  5. Отмываете гранату от старой смазки и грязи.
  6. Установить новые пыльники и поставить на ШРУС ВАЗ 2109 внутренний.
  7. Залейте смазку под пыльник. Лучше, если вы положите туда больше смазки, чем в пакет, идущий в комплекте.
  8. Закрепить зажимами.
  9. Установите привод в обратном порядке.

Ремонт левой и правой стороны одинаковый, хотя приводные валы разные. Внимательно осмотрите все компоненты, чтобы своевременно произвести замену. В особенности обращайте внимание на состояние рулевых наконечников, пыльников реек, амортизаторов, шаровых опор.

Видео о замене пыльника ШРУСа на автомобиле ВАЗ 2109:

Вас будет интересовать:

С разработкой и внедрением в производство переднеприводных автомобилей встал вопрос о создании шарнира равных угловых скоростей - ШРУСа, который передавал бы крутящий момент от коробки передач на ведущее колесо.В заднеприводных автомобилях такой момент передает карданная передача, имеющая в конструкции крестовину и четыре игольчатых подшипника.
Использование аналогичного агрегата в переднеприводном автомобиле приводит к увеличению его габаритов, а значит, цена продукта становится выше. Кроме того, передача крутящего момента сопровождается вибрацией, чем больше угол между валами - ведущим и ведомым, тем сильнее вибрация.

На автомобиль ВАЗ 2109 устанавливаются ШРУСы двух типов:

  • Шрус наружный - входит в зацепление со ступицей колеса.
  • - передает крутящий момент на вал от трансмиссии.

В данной статье будет рассмотрен вопрос, как заменить внешний пыльник ШРУС ВАЗ 2109.

Конструкция наружной петли ВАЗ 2109

На фото показаны основные элементы узла:


Здесь позиции: 1 - корпус гранаты, 2 - сепаратор, 3 - обойма, 4 - шары, 5 и 9 - зажимы, 8 - пыльник.
При разработке ШРУСов предполагалось, что их ресурс будет таким же, как у всего автомобиля, но в процессе эксплуатации выявлены отклонения.Особенно сложно сэкономить на длительном использовании в автомобиле ВАЗ 2109.
Использование при его изготовлении гибкого влаго- и морозостойкого материала позволило несколько повысить стойкость изделия. Но, под воздействием неблагоприятных внешних факторов: влаги, абразивных частиц, деформации элементов, на деталях могут появиться трещины, неприемлемые для его дальнейшей эксплуатации.
Это связано с тем, что через порванный пыльник на шарнир попадает пыль и грязь, что приводит к износу внутренних деталей ШРУСа. Как правило, это можно определить по появлению хруста при прохождении поворотов.
Поэтому нужно постоянно следить за тем, чтобы пыльник наружного ШРУСа ВАЗ 2109 был своевременно заменен.

Как заменить пыльник наружного ШРУСа автомобиля ВАЗ 2109

Нарушение целостности пыльника можно определить по следам смазки на шарнире. Все детали ШРУСов не взаимозаменяемы.
Поэтому наиболее правильным вариантом для надежной работы агрегата будет комплект с пыльником.Но, если все же возникла необходимость поменять только пыльник, необходимо снимать ШРУС вместе с полуосями.
В инструкции указано, что для этого вам необходимо:

  • Установить ручной тормоз на автомобиль.
  • Зафиксируйте задние колеса, поставив под них упоры.
  • Ослабьте гайку крепления ШРУСа в ступице колеса.
  • Установите переднюю часть машины на подставки.
  • Затем колесо снимается.
  • Отсоединена рулевая тяга.
  • Шариковый палец выдавлен.
  • Нижняя шаровая опора отсоединена от поворотного кулака.
  • Поворотный кулак одновременно со стойкой отводится назад, и внешний ШРУС отсоединяется от ступицы.
  • Внутренний ШРУС вытащен из коробки.
  • Приводной вал закреплен в тисках.
  • Хомуты, удерживающие пыльник, сняты.
  • Если необходимо произвести ревизию всех деталей агрегата, то даже если хомуты и пыльники целы, лучше их заменить на новые.
  • Петли выбиты выбивкой из бронзы.
  • Пыльники сняты.
  • Все детали отмыты в бензине.
  • Сборка своими руками производится в обратной последовательности.
  • На валу установлен пыльник.
  • Наден внутренний ШРУС.
  • Установлено новое стопорное кольцо.
  • Шрус наружный в сборе.
  • Внутренний и внешний ШРУС соединяются.


  • На гранату надевается пыльник, предварительно заливается смазкой.
  • Хомуты затягиваются на валу, затем на гранате.

Совет: Перед затяжкой болтов нужно выпустить «лишний» воздух из крышки. Для этого ремень безопасности чехла стягивается с приводного вала отверткой.

  • В зоне затяжки и фиксации хомутов необходимо проверить наличие трещин, деформаций, следов контакта хомутов с дорожным покрытием. В противном случае их необходимо заменить.
  • Перед заправкой карданного вала в коробку передач на его конец устанавливается пластиковая заглушка.

Совет: Чтобы обеспечить полную посадку в дифференциале приводного вала, нужно слегка по нему постучать.

  • Шлицы дифференциала и вала соединены.
  • Хвостовик внешнего шарнира вставлен в ступицу. Для этого стойка оттягивается и закругляется кулаком, а затем заправляются шлицы.
  • Установлена ​​и затянута новая контргайка.

Совет: окончательную затяжку гайки следует производить после установки колеса и снятия домкрата.

Как выполняется замена наружных пыльников ШРУС ВАЗ 2109 хорошо видно на видео.

Сколько литров масла нужно в ВАЗ 2109. Как поменять масло в двигателе на девятке. Особенности замены масла

Работоспособность автомобиля зависит от двигателя двигателя. А исправность силовой установки во многом определяется тем, какой вид смазки используется и как часто ее заливают.Замена масла ВАЗ 2109 - обязательная процедура, которая проводится регулярно. Если вовремя не слить новую жидкость, количество нагара и других отложений на элементах мотора будет постепенно увеличиваться, в результате чего последний выходит из строя.

Периодичность замены

Чтобы мотор сохранял работоспособность, необходимо постоянно следить за уровнем масляной жидкости и своевременно ее заливать. Замена масла в двигателе ВАЗ 2109 производится по адресу:

  1. Достижение определенного пробега.Этот показатель можно найти в прилагаемой к автомобилю технической документации. В нормальных условиях заливку нового масла рекомендуется производить через 10-15 тысяч километров пробега.
  2. Конец теплого и холодного сезонов.
  3. Использование нового типа смазки. Важно отметить, что в таких обстоятельствах рекомендуется переходить на более качественный продукт. Обратный подход можно использовать только в крайних случаях.

Также немаловажным фактором, влияющим на периодичность заливки новой смазки в двигатель ВАЗ 2109, являются условия эксплуатации автомобиля.Например, если машина чаще используется при низких температурах, частота замены моторного масла увеличивается.

Объем объем

Из технической документации на автомобиль также становится понятно, сколько масла нужно заливать в силовой агрегат.

Согласно заводской спецификации, на каждую замену жидкости потребуется около 3,5 литров нового материала.

Однако приобретать продукцию рекомендуется в 4-х литровой таре. Объясняется это тем, что в процессе эксплуатации автомобиля объем масла в двигателе изменяется неравномерно.В результате может потребоваться решение о плановой замене масляной жидкости.

В общем, конечный объем определяется с помощью щупа, который постоянно находится в соответствующем моторном отсеке.

Выбор материала

Современный рынок предлагает достаточно большой выбор смазочных материалов, что усложняет выбор между ними. Для российской модели подойдут разные виды смазок.

Главное при выборе руководствоваться следующими условиями:

  • Покупайте товар, соответствующий требованиям производителя.
  • Не заменяйте дорогой материал дешевым.

Для ВАЗ 2109 подходят следующие виды масла:

  1. Минеральное.
    Выбор данного вида смазочного материала обусловлен его невысокой стоимостью. Рекомендуется применять только в крайних случаях.
  2. Полусинтетическое.
    Несмотря на то, что, как и предыдущий тип смазки, «полусинтетический» имеет минеральную основу, в нем присутствуют синтетические компоненты, повышающие качества этого продукта.Это масло соответствует требованиям по «холодному» запуску мотора. Кроме того, он хорошо удерживает элементы двигателя от износа и обладает очищающими свойствами.
  3. Синтетика.
    Самый предпочтительный и самый дорогой вид смазки. Применяется как на бензиновых, так и на дизельных двигателях. Этот вид материала рекомендован к использованию на большинстве современных автомобилей, в том числе ВАЗ 2109.

В целях снижения затрат, а также увеличения срока службы моторной жидкости стоит обратить внимание на всесезонное масло.Его можно использовать как при отрицательных, так и при положительных температурах. Всеми вышеперечисленными свойствами обладает любая из вышеперечисленных жидкостей при условии наличия в их составе соответствующих добавок. Об этом свидетельствует маркировка упаковочной продукции: 5W40, 10W40 и так далее.

Замена

Эта технология также важна, что может быть выполнено независимо на каждой станции обслуживания. Замена масла подлежит замене сразу после покупки автомобиля. Эта рекомендация объясняется тем, что новый владелец не знает, какую жидкость использовал предыдущий владелец автомобиля.В таких случаях следует также предварительно промыть двигатель. Точно так же нужно действовать, если машина долгое время не использовалась.

Перед началом процедуры необходимо подготовить:

  • новую жидкость и фильтр;
  • ключ на 17;
  • ребер для протирки;
  • Емкость
  • для слива отработанного материала.

Работы производятся следующим образом:

  1. Двигатель прогрет.Это нужно сделать, чтобы жидкость стала более текучей, чтобы весь процесс прошел быстрее.
  2. Машину лучше ставить на ровную поверхность над ямой. Так будет легче докопаться до сути.
  3. Подставив под днище машины сливную емкость, можно открутить сливную пробку. Масло течет сразу, поэтому на руки лучше надеть перчатки.
  4. По окончании слива, что займет около 10-15 минут, устанавливается пробка на место.
  5. Масляный фильтр откручен и установлен новый.
    В него необходимо налить около 200 мл жидкости и обработать уплотнительную резинку смазкой.
  6. Залито новое масло. Понадобится около трех литров.
  7. По окончании заполнения проверьте уровень жидкости. Если ее недостаточно, необходимо постепенно добавлять смазку, постоянно контролируя ее объем с помощью щупа.
  8. По окончании необходимо закрыть крышку и на несколько минут включить двигатель, дав ему поработать на холостом ходу.

Видео: Как заменить Моторное масло ВАЗ 2109

Одним из ключевых узлов любой машины является силовой агрегат. На срок службы мотора во многом влияет общая надежность автомобиля. Чтобы продлить испытания мотора, необходимо позаботиться о своевременной замене масла в двигателе ВАЗ 2109. Для начала нужно определиться, какое масло заливать.

Сорта моторных масел

Существует несколько различных типов смазочных материалов для двигателей легковых автомобилей, которые мы кратко рассмотрим сейчас, чтобы упростить выбор.

Минерал

Традиционно такие масла изготавливаются на минеральной основе, но для двигателей ВАЗ 2109 они мало подходят. Дело в том, что они не соответствуют требованиям по замене масла и не удовлетворяют жестким эксплуатационным характеристикам силовых агрегатов.

Такие масла для ВАЗ 2109 тоже производятся на минеральной основе, но в них добавлены некоторые синтетические компоненты для улучшения характеристик смазочных материалов при холодном пуске мотора.Полусинтетические масла поддерживают чистоту внутренних поверхностей мотора и надежно защищают его от износа.

Синтетика

На базовых синтетических маслах создаются моторные масла с высокими эксплуатационными характеристиками. Они подходят для заливки как бензиновых, так и дизельных силовых агрегатов. Гарантируют надежную защиту от износа и хорошо смазывают рабочие механизмы даже в моменты холодного пуска. Синтетические масла минимизируют трение, вредное для двигателя, и поддерживают его чистоту.Они соответствуют высочайшим стандартам качества по системе API и соответствуют допускам автомобильных компаний.

Масло всесезонное

Масло всесезонное может быть любым из вышеперечисленных. Он предназначен для работы двигателя в умеренном климате и пригоден для круглогодичного использования. В зимние месяцы такие масла почти не загустевают, а в жару под воздействием высоких температур окружающей среды смазка не очень прочная. К аналогичным маслам для ВАЗ 2109 относятся смазочные материалы, имеющие следующие параметры по SAE: 5W-40, 10W-40, 15W-40.

Особенности замены масла

Расположение фильтра и трубки

Замена масла в двигателе ВАЗ 2109 - процесс не из самых простых, но при необходимости с этим делом можно справиться. Если вы покупаете подержанный автомобиль у другого человека, вам необходимо как можно скорее заменить смазку в двигателе. Рекомендуется промывать двигатель специальной жидкостью, так как вы точно не знаете, что он был залит ранее.

Масло также рекомендуется менять, если вы давно не эксплуатировали ВАЗ 2109.Когда мотор его не твердеет длительное время, в нем скапливается конденсат и перемешивается со смазкой, вызывая ухудшение его свойств и как следствие, увеличивая износ всех внутренних деталей силового агрегата.

Чтобы продлить срок службы залитого в двигатель масла, резко отпишемся или сильно разгонимся. Настоятельно рекомендуем заливать определенный сорт масла на любое время года - зимой или летом. Всегда заправляйте только качественным топливом на проверенных АЗС.Грязное топливо сгорает не полностью, вызывая загрязнение смазки.

Способы замены масла

Если вы хотите узнать, как поменять масло в двигателе ВАЗ 2109 своими руками, вам будет интересно узнать, что есть два способа сделать это:

  1. Без промывки силового агрегата перед заливкой масла.
  2. С промывкой агрегата. В этом случае на дно щупа заливается специальная промывочная жидкость, мотор затвердевают и оставляют поработать 10 минут на холостом ходу, после чего масло сливают.

Что требуется для замены?

Для замены масла в ВАЗ 2109 понадобится фильтр, подходящее масло, а при необходимости и промывочная жидкость. Также ограбьтесь тряпками и приготовьте набор ключей.

Количество масла в двигателе ВАЗ 2109 достигает 3,5 литра, но на практике в мотор обычно умещается всего 3 литра. Какое масло заливать в двигатель ВАЗ 2109 вы можете узнать из инструкции по эксплуатации автомобиля, но мы рекомендуем заливать полусинтетику или синтетику 10W-40 от Castrol, Shell или отечественных марок, которые имеют более доступную стоимость.

Итак, сколько литров масла в двигателе ВАЗ 2109 и какое масло выбрать вы знаете, а значит можете приступить к процессу замены смазочной жидкости.

Сливаем старую смазку

Чтобы масло лучше стекало с двигателя, предварительно прогрейте мотор. Нагрейте машину на эстакаде или смотровой яме, а также можно воспользоваться подъемником или поднять с помощью домкрата на ровном месте. Поднимите переднюю часть автомобиля, положив упоры под колеса.

Ставим бачок за сливную пробку, откручиваем ключом и руками аккуратно выкручиваем. Будьте осторожны и не заморачивайтесь, так как мотор у нас заранее прогрет. При сливе масла рекомендуется открутить крышку горловины маслобака, что ускорит процесс слива (исчезнет вакуум в верхней части мотора).

Меняем фильтр

После слива масла из ВАЗ 2109 нужно вкрутить болт в сливное отверстие и открутить масляный фильтр.Если у вас нет специального ключа, и вы не можете открутить фильтр руками, воспользуйтесь обычной отверткой: проткните фильтр поперек и используйте его как рычаг для скручивания. Затем смажьте прокладку и резьбу нового фильтра и осторожно надавите на него, чтобы резьба не нарезалась. Когда будете его крутить, не пользуйтесь ключом, а делайте все своими руками. Также рекомендуется заполнить новый масляный фильтр примерно наполовину, чтобы предотвратить масляное голодание при первом мгновенном срабатывании двигателя после запуска.

Регулярная замена масла в ВАЗ 2109 существенно продлевает сроки бесперебойной работы силового агрегата. Освоить эту процедуру под силу рядовому автолюбителю. Наградой за собственную заботу станет увеличение двигателя мотора и его надежная работа.

Частота замены моторного масла

Производитель рекомендует в двигателях ВАЗ 2109 производить замену масла через 1-2 года эксплуатации или каждые 10 000-15 000 км в зависимости от того, какой показатель будет достигнут ранее.Эти рекомендации общие. Поэтому корректировка времени замены вполне допустима с учетом определенных условий практического использования автомобиля.

Частота замены зависит от таких факторов:

Если масло крутится или теряет вязкостно-упругие свойства, то не будет смазки по срокам и пробегу. Это необходимо сделать для того, чтобы поддерживать должную мощность двигателя, значительно продлить сроки его качественной работы.

Правильный объем смазки и основные способы ее замены

В инструкции по эксплуатации УАЗ 2109 указано, что количество масла, залитого в двигатель данной модели, составляет 3,5 литра. Однако опытные автомобилисты утверждают, что на практике в силовой агрегат обычно помещается 3 литра.

Точный объем масла определяется конкретной модификацией двигателя. Такие данные предоставляет техническая документация, сопровождающая автомобиль. В любом случае рекомендуется приобретать смазку в количестве 4-5 литров.Затем по мере эксплуатации автомобиля можно доливать идентичное масло.

Узнав, сколько масла доливается в двигатель ВАЗ 2109, можно переходить к решению очередной важной задачи. На этом этапе вам предстоит определиться с выбором одного из основных методов замены смазки. Полное обновление масла проводится с промывкой силового агрегата или без нее.

При выборе первого варианта приобретается специальная жидкость для стирки. Вытяните его до нижней отметки, расположенной на масляном щупе.Двигатель закаляют, дать поработать 10-15 минут на холостом ходу. После остановки мотора промывочное вещество сливается. Далее выполните операции традиционные для замены штатного масла.

Технологические этапы замены

Для успешной замены масла в двигателе ВАЗ 2109 необходимо иметь на складе расходные материалы и инструмент. Желательно заранее подготовить:

Пустышка подходит для 5-ти литровых пластиковых бутылок, в которых ранее хранилась вода.Воронка может заменить нарезанную верхушку от пластиковой бутылки. Необходимо стараться не допускать появления большого количества старой смазки на открытой местности.

Сливается старая смазка

Перед этим этапом мотор хорошо прогревают (до 80 ° С). Автомобиль установлен на смотровой яме, эстакаде, подъемнике. Чтобы равномерно поднять машину, мастера используют несколько домкратов. В таких случаях приподнятая часть автомобиля должна быть надежно зафиксирована упорами.

Отверните крышку маслосъемной горловины двигателя.Это рекомендуется делать для ускорения процесса слива старой жидкости. Крышку снял вакуум, масло свободно летит.

Емкость подставляется под сливное отверстие. Пробку сначала переведите ключом на «17», затем аккуратно отпустите вручную. Как только начали замерзать первые капли старого масла, пробка закручивалась полностью, прижимаясь к резьбе. Затем резко отводят руку с вилкой в ​​сторону, чтобы масло не попало на открытые участки кожи.

Замена масляного фильтра

Дождавшись полной вытекания старой смазки, закрутите сливную пробку обратно.После этого закручивается масляный фильтр. Как правило, это делается вручную. В случаях, когда фильтр покупается, используйте специальный съемный ключ. Его отсутствие восполняет толстая отвертка, которая протыкает фильтр и раскрывает его движением рычага.

Новый фильтр заполнен наполовину свежей смазкой. Это предотвратит эффект масляного голодания при последующем запуске двигателя. Новое вещество смазывается уплотнительной резиновой прокладкой.

После этого фильтр аккуратно, без фанатичных усилий, навинчивается на стержень с резьбой.Для окончательной фиксации фильтра ключ использовать не нужно. Жить надо только руками без лишних натуг.

Залита новая моторная смазка

В открытое масло и ткань вставляется воронка. Через него заливается необходимое количество новой смазки. Делается это медленно, чтобы масло успело пройти сквозь рев воронки.

Подождите 3-5 минут, а затем с помощью щупа проверьте уровень свежей смазки. Он должен подняться, преодолеть минимальную отметку.Если масла мало, то нужно его немного долить.

Вращается крышка горловины масляного яруса. Двигатель запускается. Его дают поработать несколько минут на холостом ходу. При этом важно следить за грушей контроля давления масла. Он должен погаснуть через определенное время.

Двигатель не работает, проверьте уровень масла еще раз. Оптимальный вариант, когда смазка будет покрывать щуп чуть выше середины, останавливаясь между минимальной и максимальной отметками. Брать масло по максимуму не стоит.Чрезмерное давление приводит к ненужной нагрузке на уплотнительные детали двигателя.

В карбюраторных и инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 используются любые доступные разновидности моторного масла: минеральное, синтетическое, полусинтетическое и др. Рассмотрим некоторые особенности выбора моторного масла для двигателя этих автомобилей.

Требования к моторному маслу для двигателей автомобилей ВАЗ 2108, 2109, 21099

Для карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099 требуются моторные масла с уровнем качества API: SF, SG, SH, SJ (расшифровку см. Ниже).

Требуемый класс вязкости SAE:

От - 25 до +20 Жидкость SAE 5W-30

От - 25 до +35 SAE 5W-40 без жидкости

От - 20 до +30 SAE 10W-30 Pue

От -20 до +35 SAE 10W-40 еще толще

От -20 до +35 SAE -15W-30 даже более толстый

От -15 до +45 SAE -15W-40 толщиной

От -15 до +35 SAE -20W-30 по толщине

От - 10 до +45 SAE -20W-40 Самый толстый в этом списке

Характеристики и маркировка моторного масла Маркировка

- Минеральное моторное масло - это масло, полученное путем перегонки из масла. Его вязкость сильно зависит от температуры воздуха. Для стабилизации его свойств применяются различные добавки, но все равно срок службы невелик.

- Моторное масло синтетическое - это масло, полученное химическим синтезом. Сохраняют высокую однородность и стабильность свойств. Создает меньше отложений, имеет длительный срок службы. Он обладает высокой текучестью, поэтому на этих автомобилях возможна утечка через сальники двигателя.

- Моторное масло полусинтетическое - это моторное масло, изготовленное на минеральной основе с добавлением синтетических компонентов.Качество приближается к синтетическому маслу, но дешевле по цене.

- API. - Система классификации моторных масел. Создан Американским институтом топлива в 1969 году. Он подразделяет моторные масла на масла для бензиновых двигателей (код S), дизельных двигателей (код C), двухтактных двигателей (код T) и трансмиссионных масел.

- Качество SF. (класс) - масло для двигателей с 1980 по 1988 год выпуска.

- Качество SG - масло для двигателей с 1989 по 1993 год выпуска

- Качество SH. - Масло применяется в двигателе с 1993 года по настоящее время.

- SJ уровень качества - масло применяется в двигателе с 1996 года выпуска по настоящее время.

- SAE - Классификация моторных масел по вязкости, разработанная Американским обществом автомобильных инженеров. Включает 12 классов вязкости: 6 зимних (0W, 5W, 10W, 15W, 20W, 25W) и 6 летних зимних (10, 20, 30, 40, 50, 60). Буква W означает использование масла в зимних условиях.

Небольшое обследование

Ваше масло

Параметры опроса ограничены, поскольку в вашем браузере отключен JavaScript.

Двигатель - это сердце любого автомобиля. Важно следить за его здоровьем и качеством смазанного масла. При нормальной эксплуатации смазочная жидкость меняется после 10000 км пробега, если условия тяжелые, то замену проводят чаще. Для замены нужно знать, что и сколько заливать масла в двигатель ВАЗ 2109.

[Скрыть]

Осуществляем замену

Для безупречной работы двигателя необходимо регулярно контролировать уровень и состояние масла, вовремя его менять.Замена обычно проводится по следующим причинам:

  • превышение рекомендованного пробега;
  • изменение сезона;
  • изменение марки масла;
  • тяжелые условия эксплуатации.

Все перечисленные факторы влияют на периодичность замены топлива. Летом смазка должна быть более вязкой, чем зимой. При длительной эксплуатации смазка теряет свои свойства, видны присадки, частицы стружки, которые появляются при трении деталей двигателя.

Извините, в настоящее время нет доступных опросов.

Сколько масла льется?

Количество литья зависит от модели станка. Объем заправляемой жидкости в двигатель ВАЗ 2109 обычно составляет 3,5 литра. Покупая лучше 4 литров, оставшуюся смазку можно устранить в процессе эксплуатации по мере необходимости. Количество необходимого масла определяется при помощи щупа. Уровень смазочной жидкости должен находиться между максимальной и минимальной отметками. Если уровень ниже, то надо прибавлять, главное не превышать максимум, т.к. плохо влияет на двигатель.

При замене масла возникает вопрос, что лучше лить. Самый качественный, но в то же время самый дорогой - синтетический: он имеет хорошие характеристики и сохраняет их в процессе эксплуатации. Полусинтетический материал не такой дорогой, но его качество хуже. При ограниченных финансах и недорогой модели автомобиля можно использовать минералку.

Важно отметить, что смешивать смазочные материалы разных марок нельзя. При переходе на другую марку перед заменой следует залить специальную промывку и дать поработать несколько минут до двигателя.Она хорошо очищает систему от старой смазки.

Инструменты

Легко замените смазочную жидкость дома. Для этого необходимо подготовить следующие материалы и инструменты:

  • набор ключей, в том числе 17;
  • емкость для сточной жидкости;
  • канистра с новым маслом;
  • воронка;
  • фильтр масляный новый;
  • специальный ключ для снятия фильтра или отвертка;
  • Чистая ветошь для устранения наклона.

Емкость для слива. Можно использовать пятилитровые пластиковые бутылки с водой.Слить отработанную смазку на землю нельзя. Для воронки подойдет нарезанная пластиковая бутылка.

Для замены смазочной жидкости нужно прогреть двигатель. Для этого следует запустить мотор и нагреться до рабочей температуры, примерно 80 градусов. Далее автомобиль следует установить на ровной горизонтальной поверхности: эстакаде или смотровой яме. При их отсутствии можно положить кирпичи на передние колеса, чтобы приподнять машину. При этом машину нужно поставить на ручник, не давая ей ехать обратно.После подготовительных работ можно переходить к процессу замены топливного и масляного фильтров.

Процесс замены

В первую очередь следует слить отработанную смазку. Если у вас есть защита, ее необходимо удалить. Под поддоном картер заменяют бачком для отработанной жидкости и выкручивают ключом на 17 сливную пробку. Действовать нужно аккуратно, так как смазка горячая, можно получить ожоги. Перезагрузив крышку, даем стечь жидкости, как правило, это занимает десять минут.

При замене горюче-смазочных материалов в двигателе ВАЗ 2109 нужно менять масляный фильтр. Пока смазку пощады можно заменить. Специальным ключом откручиваем фильтр. При отсутствии ключа вы можете использовать плоскую отвертку, продев корпус фильтра и используя рычаг. Когда вся жидкость стечет, затяните сливную пробку на картере.

В новый масляный фильтр заливается вареное масло в несколько этапов с небольшим промежутком времени до тех пор, пока оно не впитается в достаточное количество.Обычно выливается до половины. Обязательно смажьте резинку фильтра и протрите место прикручивания. Затем фильтр устанавливается на прежнее место, раскручивая руками, не прилагая больших усилий, чтобы не повредить десну. В противном случае возможна дальнейшая эксплуатация.

Для заливки откручиваем крышку на двигателе и с помощью воронки заливаем аккуратно новое масло. Сначала заливаем 3 литра, ждем когда он совсем подкрадывается.

Затем постепенно доливайте остаток, контролируя уровень жидкости с помощью специального щупа.Для этого снимаем щуп, протираем чистой тряпкой, вставляем обратно. Фактический уровень будет виден на примеси. Заливайте масло, пока его уровень не будет между максимальным и минимальным.

Смазка Gulf, вы должны запустить двигатель и дать ему поработать, сосредоточившись на заполнении фильтра и различных каналов смазкой. После запуска мотора загорается красная лампочка - указатель давления масла, его надо потянуть за 10 секунд. Если этого не произошло, значит фильтр плохо перекручен, его следует перекрутить, чтобы исключить поток.

Загружая двигатель, необходимо еще раз проверить уровень смазки и при необходимости подтянуть. Перед окончанием работы следует проверить, нет ли наклона. Если была защита, ее прикручивают обратно. На этом процесс завершен.

Видео «Замена масла в двигателе ВАЗ 2109»

В этом видео показано, как правильно заменить смазку в двигателе ВАЗ 2109.

замена радиатора печки своими руками

Из этой статьи вы узнаете, как заменить радиатор печки ВАЗ-2109.Сделать это можно довольно быстро, если уметь правильно действовать. Если системы охлаждения и обогрева не работают должным образом, есть утечки и некоторые другие неисправности, это в первую очередь сказывается на состоянии двигателя. Часто вместо ремонта отопительной системы ее просто отключают. Как правило, это делается в теплое время года, когда нет необходимости в отоплении.

Как правильно поменять радиатор?

Если заглянуть в инструкцию по эксплуатации автомобиля, то, скорее всего, сразу станет грустнее.Причина проста: чтобы снять радиатор ВАЗ-2109, необходимо полностью разобрать салон! А точнее всю переднюю панель следует демонтировать. Только так (согласно составителям инструкции по эксплуатации) может быть произведена замена. Безусловно, эта технология самая «безопасная» - отсутствует вероятность повредить элементы панели.

Но автомобилисты используют способ, который им кажется более «гуманным». Чем меньше «лишних жестов» при замене, тем быстрее будет выполнен ремонт.Поэтому ваш ВАЗ-2109 будет быстрее на ногах, то есть на колесах. Суть процедуры в том, что вы производите не полную разборку панели, а лишь частичную. Нужно открутить все гайки и винты, которыми торпеда прикручена к элементам кузова.

Инструменты для ремонта

При проведении такого ремонта вам потребуется дееспособность. Им нужно слить жидкость из системы охлаждения. Это оригинальные вазы, которые помогут снять радиатор печки без потери охлаждающей жидкости.Размеры таких емкостей должны быть максимально большими (общий объем около десяти литров). И не забывайте, что жидкость может начать вытекать из сопел, подключенных к радиатору. И нельзя, чтобы он ударился об пол или элементы интерьера. К тому же при проведении всех работ вам просто понадобятся хорошие ключи и отвертки. Без них ремонт будет затруднен.

Обратите особое внимание на хомуты, которыми фиксируются форсунки. В большинстве случаев используются устройства с червячным механизмом. Такие зажимы обладают невысокой степенью надежности, поэтому лучше использовать другие конструкции. Посмотрите, какая продукция используется в иномарках. Они выполнены по типу пружины, с ними удобнее работать, а надежность у них выше. Поэтому такие зажимы намного эффективнее червячков.

Подготовка к ремонту

Первым делом необходимо установить подрадиатор охлаждающей способности. Обратите внимание на то, что при сливе жидкости желательно накрыть генератор куском полиэтилена.Если это не так, то вы можете использовать кусок плотной материи, просто чтобы жидкость не попала в генератор. Руками откручиваем заглушку, которая находится внизу радиатора. Начинаем аккуратно откручивать пробку на расширительном бачке. Это можно использовать для регулировки напора от сливного отверстия.

Лучше всего, если автомобиль (ВАЗ-2109) будет устанавливаться так, чтобы его передняя часть находилась ниже задней. За счет этого можно добиться, чтобы вся жидкость стекала в сливные отверстия. Также не забывайте, что кран печки должен быть полностью открыт, иначе в радиаторе будет слишком много жидкости.После этого закрываем пробку и откручиваем ту, что в блоке цилиндров. Таким же образом отрегулируйте напор жидкости. Все, подготовка завершена, можно приступать к замене радиатора.

Разборка панели

Чем проще ремонт, тем лучше. Поэтому стоит пойти по пути наименьшего сопротивления. Дело в том, что инструкция по эксплуатации требует полного разбора торпеды. Но на самом деле это лишняя работа, но лучше ее избегать. Если посмотреть на расположение радиатора с правой стороны, можно увидеть, что достаточно приподнять панель на несколько сантиметров.Итак, необходимо сделать следующее:

  1. Освободить перчаточный ящик и открутить в нем винты.
  2. С правой стороны панели снимите заглушку, закрывающую основной болт крепления. Он расположен на уровне зеркала заднего вида.
  3. Откручиваем два винта, которыми производили крепление «бороды» (средней части торпеды).
  4. Внимательно осмотрите всю поверхность панели, в нижней части периметра есть четыре самореза, которые используются для крепления к кузову автомобиля.

Снятие радиатора

Теперь самое главное - демонтаж старого радиатора. Уложите на пол плотную материю, чтобы антифриз, идущий из форсунок, не испортил ковер. Как бы аккуратно вы ни выливали жидкость, в самом радиаторе и трубах все равно останется достаточно большое ее количество. Теперь нужно как можно выше поднять правую часть торпеды. Это откроет доступ к отсеку, в котором стоит радиатор.Вы можете прибегнуть к помощи партнера. А если таковой нет, можно поддержать низ панели отрезком трубы или деревянным бруском подходящей длины. Но теперь можно снять радиатор печки ВАЗ-2109. Размеры пластиковых и медных блоков совпадают, разница только в дизайне. Итак, сначала откручиваем три винта, которыми крепится пластиковая крышка. Затем с помощью гаечного ключа ослабьте зажимы на соединениях. Если резиновые трубки сильно прикреплены, нужно сначала попробовать прокрутить, затем, поддев отвертку, снять и отвести в сторону.

Установка радиатора

Следующим этапом является установка нового радиатора. Вам нужно будет поставить его на то же место, где демонтировали старый. Но обратите внимание сразу на то, в каком он состоянии, есть ли трещины в корпусе, чтобы снова не выполнять все вышеперечисленные действия. Также внимательно посмотрите на состояние соединений. Если они потрескались или слишком твердые, потеряли эластичность, их необходимо заменить, иначе обязательно потечет радиатор печки. Габариты (ВАЗ девятого семейства не исключение) этого устройства не очень большие, но для замены самих форсунок места достаточно.

Для этого ослабьте хомуты на месте крепления патрубков к крану. Он находится под «улиткой» (по сути, это вся система обогрева, через которую распределяется поток воздуха). При установке трубы можно использовать герметики. Наносите небольшое количество, не делайте толстым слоем. После непродолжительной выдержки (5-10 минут) можно собрать всю конструкцию и залить антифриз.

Антифриз или антифриз?

Конечно, зеленый или красный антифриз намного лучше советского антифриза, так как он содержит множество присадок, увеличивающих срок службы как самой жидкости, так и всех элементов, с которыми она соприкасается.В частности, смазка насоса намного лучше, срок его службы увеличивается. Антифриз слишком жирный на ощупь, но не может обеспечить максимальное качество работы механизмов.

Система подкачки и заливка жидкости

На автомобилях ВАЗ-2109 подкачка не требуется, так как достаточно для обеспечения целостности системы. В расширительный бачок наливается жидкость до тех пор, пока она не перестанет уходить. Только не забудьте затянуть все заглушки. Причем машину желательно поставить перед желобом так, чтобы радиатор печки ВАЗ-2109 (фото его приведено в статье) был самой нижней точкой в ​​системе, тогда можно будет залить до максимум.А потом прогреваете двигатель до рабочей температуры (разумеется, с закрытым пробковым бачком) и доливаете антифриз по мере необходимости. Вот и все, ремонт закончен, никакой зимы вам не страшно.

Замена пыльника внутреннего и внешнего ВАЗ 2109. Замена сальников в ВАЗ 2109. Замена вала без снятия ВАЗ 2109. При замене ВАЗ 2109 нужно ли сливать масло из коробки?

Тема статьи - что нужно знать о замене ШРУСа CVD2109, какие тонкости есть в этом вопросе.На самом деле ничего сложного нет, машину даже в яму загонять не нужно, все можно сделать, поставив на надежные опоры. Лучше ремонтировать сначала с одной стороны, потом с другой. Так будет намного эффективнее, и вам не придется думать, что вставить вместо петли в коробку. Ведь вы знаете, что при одновременном извлечении обоих ШРУСов дифференциал разрушается.

Инструменты для работы

Для выполнения всех работ по замене ШРУСа CVD2109 вам необходимо иметь в своем распоряжении какой-нибудь инструмент.Вот об этом и стоит поговорить. Во-первых, желательно наличие металлических опор, которые нужно установить под бортом автомобиля, на котором проводится ремонт. Во-вторых, необходимо наличие упоров, которые не дадут машине скатываться. В-третьих, нужен надежный домкрат. В-четвертых, потребуются специальные инструменты.

Самое главное - хороший ключ на 30. Желательно торцевой, с прочной ручкой. С его помощью закручивается гайка ступицы, которая затягивается с большим крутящим моментом. Также не обойтись без съемника тяги.В некоторых случаях может понадобиться съемник. Но он нужен, когда шары пришли в негодность. Конечно же, тиски, молоток, зубило и набор ключей. Однако можно начинать подготовку к ремонту.

Подготовка к ремонту

Сначала поднимите автомобиль. Но перед этим зафиксируйте его положение упорами противоскольжения и оторвите гайку на ступице. Для этого расшифруйте его и, установив ключ с большим рычагом, попробуйте его открутить. Обратите внимание, что с обеих сторон резьба на ступицах разная.После того, как вы оторвите гайку, можно приподнять бортик станка и снять колесо.

А теперь вопрос, при замене ШРУСов ВАЗ2109 нужно ли сливать масло из коробки? Ответ однозначный - необходимо! Но можно не все слить, а только две трети от общего количества. Дело в том, что при снятии привода масло потечет. И если его замена не планируется, то рисковать и терять дорогое масло не стоит. После этого снимаем рулевой наконечник.Для этого откручиваем гайку, предварительно вытаскивая шплинт. С помощью съемника выдавите палец из оси стойки. Также нужно открутить два болта, которыми корпус шарикового подшипника крепится к ступице.

Удаление диска

Теперь вы можете извлечь диск. Даже замена пыльника наружного ШРУС ВАЗ 2109 лучше и быстрее, когда привод полностью снят. Но не только в этом фокусе. Дело в том, что при замене пыльника стоит промыть шарнир и забить в него новую смазку.Так можно увеличить срок его службы, если, конечно, вы не будете «убивать» диски агрессивным стилем вождения. Полностью открутите гайку от ступицы. Теперь можно аккуратно извлечь из него внешний ШРУС.

Для этого осторожно, стараясь не повредить тормозную трубку, потяните за стойку, придерживая диск. Ступица должна легко сниматься со шлицев на приводе. Вот и все, теперь нужно извлечь внутренний. Учтите, что вы уже слили масло из коробки.Поэтому при помощи небольшого долота, которое вы кладете между коробкой и шарниром, а также молотком выбейте ШРУС из коробки передач. Не пытайтесь класть лом, в этом случае спасет лишь слабый, но резкий удар.

Какие запчасти нужны для замены

Конечно же комплект ШРУСов. Какое производство выбрать - решайте сами, но главное - иметь все необходимые элементы: зажимы, смазку, петли, стопорные кольца. Если их нет в комплекте, покупайте отдельно, они стоят не так дорого.Также иногда возникает необходимость замены сальников ШРУСов ВАЗ 2109. Но только если вы наблюдаете течи масла в районе коробки. Хотя, если посмотреть на их жизнь, при снятии привода лучше заменить. Так будет намного эффективнее.

Кроме того, возможно, что вы обнаружите неисправность в некоторых узлах подвески и привода. Например, чрезмерный износ подшипников ступицы. В этом случае рекомендуется заменить его. Также не исключено, что вы обнаружите сломанный шаровой шарнир. И его необходимо отключить, чтобы снять привод. Поверните шарик пальца, чтобы увидеть, есть ли у него заед Если его движение происходит с заклиниванием, то шарик нужно менять, иначе он очень скоро начнет трескать.

Замена внутренних ШРУСов

После снятия привода можно приступать к замене шарниров. Если планируется только замена пыльника внутренних ШРУСов ВАЗ 2109, то необходимо отстреливать полуоси только наружный шарнир. А вот промывать изнутри и забивать в ней новую смазку крайне желательно.Для полной замены внутреннего ШРУСа его необходимо сбить с полуоси. Поскольку петля вам больше не нужна, не стоит об этом жалеть, можно действовать самыми варварскими способами.

Крепко держите в одной руке, во второй молоток. И нанести резкие и сильные удары по внутреннему ШРУСу. Чтобы не держать диск в руке, его можно зажать в тисках. Так работать будет намного проще. После этого протрите шлицы на приводе, снимите старое кольцо и поставьте на его место новое.Но перед этим установите пыльник. Затем аккуратно вставьте новую петлю. Под пылезащитным чехлом выдавите всю смазку из тюбика, который идет в комплекте. Наденьте деталь прямо на петлю. Наденьте пыльник и закрепите коромыслами.

Замена внешнего ШРУСа

Если планируется только замена пыльника внешнего ШРУСа ВАЗ 2109, нужно на последнем этапе его просто вытащить, а старый разрезать. Но если вам нужно заменить всю петлю, то следуйте той же схеме, что и в последнем абзаце.Плотно зажать привод в тисках и молотком выбить из него ШРУС. Не жалейте его, ведь новый прослужит вам долгие годы, если стиль катания не очень агрессивный.

Как и в предыдущем абзаце, сначала хорошо промойте полуось, вытрите насухо, а затем установите все элементы. Сначала пыльник, потом кольцо, набиваем ШРУСы на шлицы. На этом все, осталось только выдавить всю смазку под пыльник и надеть, затянув хомуты. Обратите внимание на то, что зажимы червячного типа использовать нельзя, они будут упираться в ступицу.

Установка привода

И напоследок установка всего привода и сборка всей боковой подвески. Сначала поставил внутренний ШРУС. Вы попадаете на шлицы, затем наносите пару резких ударов по приводу. Это позволит кольцу проскользнуть внутрь, предварительно сжавшись до минимального диаметра. Обратите внимание на то, чтобы граната должна плотно прилегать к коробке, это ее нормальное положение. Но не забываем, что ШРУС немного смещен по оси колес.

Далее, что нужно знать при замене ШРУСа CVD2109, это установка внешнего шарнира. Для этого установите его напротив отверстия в ступице и, осторожно надавив на последнюю, аккуратно войдите в нее. Чтобы окончательно убедиться, что гранат подошел к концу, можно нанести пару резких ударов по ступице. Просто замените для смягчения деревянным бруском. В дальнейшем ступица будет полностью подогнана при затяжке гайки. На этом все, теперь можно собирать бортик и переходить ко второму.

Вывод

После замены всех петель не забудьте залить масло в коробку. Если попытаться сдвинуться с места, вы слышите, что коробка крутится, но движение на колеса не передается, то диагностика однозначная - какой-то внутренний ШРУС не встал на свое место, не попал в пазы. Придется выяснить, что не так, и переустановить его, следуя всем рекомендациям. Также стоит отметить, что замену ШРУСа без снятия привода ВАЗ 2109 провести можно, но выполнить будет намного сложнее.Потратьте много времени и сил.

Сальник вентилятора Наружный, похожий на ШРУС ВАЗ 2109. Замена см. На ШРУС ВАЗ 2109. ШРУС закреплен на нем вентилятор де привод ВАЗ 2109. Как соединить ШРУС 2109 из слива масла?

Underwerp fan it artikel - jo witte moatte oer it CV mienskiplike ferfanger 2109, dat binne subtile yn dit gefal. Yn feite, gjin grutte deal, net iens nedich te riden de auto oan 'e kûle, alles kin dien wurde troch it on betroubere stipe.To fornijen de bêste, Earst oan ien kant dan oan de oare. Sa sil it wêze folleffektiver, en net te tinken wat te setten yn plak yn de hinge fak. Jo witte dat tagelyk fuortheljen beide CV gewrichten differentinsjaaloperator optreedt ferneatigjen.

Инструмент foar wurk

Om útfiere all wurk op de ferfanging SHRUS 2109, jim moat op syn foldwaan wat ark. Это - ien of oare wize en moat prate. Foarste plak, это winsklike metal peallen dy't moatte ynstallearre wurde oan 'e kant fan' e auto, dat is nder renovaasje.Twads, мужчины ров, hawwe останавливает, что нет сил нет вкуса, что de auto te rôljen. В этом тредде плак, между Джеком Недичем. Fjirde, это fereasket wat bysûndere ark.

De meast wichtige - он находится в разъеме 30. Это winsklik, mei in stoere handgreep. Mei it, de hub moer отвинчивается, dat wurdt oanskerpe mei in grut koppel. Ek kin net dwaan sûnder stjoer staaf puller. Yn guon gefallen, jo meie nedich в bolfoarmige с вентилятором для стриптиза. Мар недич как де бал рекке ин ферфаль. Fansels, in ûndeugd, молоток, долото, en в наборе fan toetsen.Lykwols, кинне джо бегжинне те rieden foar reparaasje.

Tarieding op repair

Earst fan all roppe de auto. Mar foar't dat feilich syn posysje mei chocks en Tear op de hub nut. Foar dit raskontrite it en ynstellen fan kaai mei mear leverage, besykje te открутите. Tink derom dat oan beide kanten fan 'e пробовал использовать ferskillende hub. Nei de fal troch de moer, это mooglik om te ferheegjen fan de kant fan 'e masine en smyt de tsjil.

En no de fraach is, as ferfanging SHRUS 2109 of the dick de oalje út 'e doaze? Это antwurd просто - jo moatte! Mar wy kinne net al te droechlein, mar mar twa-tredde fan it total.Он feit dat de oalje begin te stromen as jo fuortsmite dit stasjon te iepenjen. В соответствии с планом сети, это ferfange, это net de moeite waard it risiko en ferlieze de djoere oalje. Dêrnei, ferwiderje it stjoer tip. После того, как вы открутите шпильку, ее нужно удалить, предварительно наложив шину. Мэй помогала обмахивать стриптизершей, она выдавила из себя кулаки. Jo moatte ek ferwiderje de twa винты не крепят húsfesting makke fan de bal mienskiplike nei de hub.

It fuortsmiten fan dit stasjon te iepenjen

No kinne jo fuortsmite dit stasjon te iepenjen.Sels ferfangen anther eksterne SHRUS 2109 útfierd better en flugger, поскольку wannear't de driuwfear - это hielendal fuorthelle. Mar net allinnich dat keunststikje. Это значит, что ему нужно, чтобы он был ом út te fieren mienskiplike waskje en skoare nij grease yn it doe't it ferfangen fan de anther. Dus jo kinne fergrutsje syn tsjinst libben, из этого moast wêze, fansels, sille net "deadzje" driuwfearren agressyf driuwende styl. Отвинтите винт ступицы. Нет kinne jo sekuer fuortsmite de bûtenste CV mienskiplike út it.

Om dit te foarsichtich, besocht net te beskeadigjen de rem piip, yank de pynbank hâlden fan de skiif. De spil moat gean mei de splines op de skiif maklik. Вот и все, no moatst en meitsje de binnenste. Мы rekken holden mei it feit dat de oalje wurdt bemeald út 'e doaze dy't jo hawwe. Dêrom, mei help fan in lytse chisel dat jo sette tusken it frame en de hinge, en in hammer, knock CV gewrichten út de optimpelpost. Это net nedich om te besykjen te lei в Hebel, yn dit gefal, bewarje allinne swak, mar in skerpe klap.

Hokker fan de ûnderdielen nedich foar de ferfanging

Fansel, in set fan konstante Velocity gewrichten. Of produksje te kiezen - beslute foar josels, mar de meast wichtige ding - te hawwen al de nedige eleminten: зажимы, смазка Петли ferskoattelje ringen. Как jo se net hawwe harren opnaam, keapje apart, binne se net hiel folle. Это ek wolris nedich as ferfanging fan de seehûnen SHRUS VAZ 2109. Mar allinne as jo Observarje oalje проливает и дремлет. Alhoewol, как jo sjogge nei har libben, является bêste om út te fieren it ferfangen as de skiif wurdt fuorthelle.Sa sil it wêze folle effisjinter.

Dêrneist is it mooglik dat jo fine fout yn guon ienheden fan de ûnderbrekking en ride. Быгелыкс, износ ступицы вентилятора де подшипника. Yn dit gefal, это rekommandearre om ferfange. Ek is it mooglik dat jo sille fine en de skea fan de bal Joint. En it moat wêze loskeppele en meitsje de skiif. Draai de tomme bal, te krijen mei in gefoel foar часто hy hat в беслахе. Поскольку это bart oan de beweging, заедание вентилятора, это nedich om te feroarjen de bal, oars dan sil ynkoarten beginne te Crackle.

Вентилятор ферфанген интерне ШРУС

Doe't ûntselektearje de driuwfear, kinne jo beginne te fieren út de ferfanging fan gewrichten. Как allinne pland te ferfangen anther ynterne SHRUS 2109, doe briek mei de heal-line allinnich de bûtenste mienskiplike недич. Mar wassen ynterne en add it yn in nij grease is tige winsklik. Foar in komplete ferfangen fan 'e binnenste CV inoar is it nedich om knock f de axle skacht. Sûnt it hinge jo net mear nedich, jimme moatte net fiele sorry foar его, kinne jo betsjinje de meast barbaarske manieren.

Hâld de actator yn de iene hân, yn de twadde hammer. En jilde skerp en sterk waait op 'e binnenste CV mienskiplike kits. Net te hâlden it stasjon yn jo hân, dan kin зажал в тисках. Sa sil it wêze folle makliker te wurkjen. Dêrnei, jim wrijven de útsparrings op it stasjon, sjit de âlde ring en sette yn syn plak in nije ien. Mar it ynstallearjen fan in duster foar. Петля Dan sêft vulling de nije. Под Bellow squeeze alle vet fan de buis, dy't ferbn есть. Diel jilde direkt nei it mienskiplik.Дон ниже en reparearje syn kragen.

It ferfangen fan eksterne SHRUS

As jo ​​fan doel om allinnich ferfanger anther eksterne SHRUS 2109, dan moatte jo oan by de lêste faze krekt lûke, en it âlde gesneden. Mar as jo moatte ferfange de hiele mienskiplike, dan hannelje op deselde wize as de lêste punt. Pinch ride stevich yn 'e grip fan in hammer en knock del mei him konstant Velocity gewrichten. Это net nedich om te spyt dat, omdat de nije sil tsjinje jo in soad jierren, as de styl fan ride do bist net hiel agressyf.

Krekt as yn 'e foarige alinea, earst goed wosken mei semi-assen, wipe it droech, en dan mount alle eleminten. Пыльник, пыльник, дан колечко с вылетом ШРУСа на шлицах. Это все, что нужно для того, чтобы сжать всю смазку на пылесосе и затянуть зажимы. Зажимы типа Tink derom dat de skroef kinne net brûkt wurde, se sille abut de hub.

It ynstallearjen fan de skiif

Om finish it ynstallearjen fan de hiele stasjon gearkomste en de hiele kant fan de ûnderbrekking. Earst, sette de binnenste CV inoar. Jo krije by de poarten, en dan jilde foar in bestjoerder pear skerpe waait. Сильно скрученное кольцо с минимальным диаметром. Tink derom dat de granaat moatte Passe snugly oan 'e doaze, это syn normale posysje. Mar ferjit net dat de CV gewrichten in bytsje ferdreaun lâns de as fan 'e tsjillen.

Folgjende, jo moatte witte oer it CV mienskiplike ferfangende ВАЗ 2109 - это установленная внешняя петля. Om dit te pleatse jo it foar it gat yn 'e Hub en frjeonlik druk op de lêste, sêft ynstekke wol.Te kontrolearjen dat de granaat kaam oan 'e ein, kinne jo sollisitearje op in pear skerpe waait op de hub. Krekt ferfange de houten bondel te verzachten. Yn 'e takomst, de hub wurdt folslein sittende as jo flink de nút. Dat is alles, kinne jo no sammelje kant en gean nei de twadde.

konklúzje

Nei oallowing fan de ferfanging fan all Linges net ferjitte te pour 'e oalje yn' e doaze. Как jo besykje te lûken wei, jimme heartre dat it fak wurdt draaid, mar de beweging fan 'e tsjillen wurdt net foarby, dan is de diagnose is simpel - guon ynderlike CV mienskiplike is net sittende, ранжируется в слоты.

Замена

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
